G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 163902

Опубликовано: 01.01.1964

Авторы: Антохин, Бурмистров, Воронин, Золотухин, Лепехин, Организаци, Орлов, Рапопорт, Фатенков

МПК: B64D 13/08, G05D 7/01

Метки: автоматическая, турбохолодильников

...рычажпо-поворотной системы 2, входящими в конструкцию турбохолодильцика 3, сужающего устройства 4 (трубки Вентури) и трехполостного регулятора 5 расхода воздуха с исполнительным механизмом б. Принцип работы системы основан ца регулировании расхода воздуха чсрсз турбохолодцльццк в зависимости от кабцц;юго давления, где мерой расхода воздуха является перегад давесця в сужающем устройстве,г р,где Р, - давление воздуха ца выходе турбохолодильника (кабиццое давление); Рдавление воздуха в сужающем устройстве(трубке Вептури),Эффектцвпяе площади спльфоца 7 ц мембраны 8 в регуляторе расхода воздуха подбираются, исходя цз выбранного закона регулирования. Изменение давления Р ца входе в туроохолодцльцик и давления Р, на выходе цз...

Номер патента: 164166

Опубликовано: 01.01.1964

Авторы: Автомоторный, Нед, Центральный

МПК: G01L 7/02, G05D 16/00

Метки: давления, регулятор, среды, упругой

...взаимодействующеесвыступами 21 рычагов 7. Ведомый вал 19 через подшипник 22 связан с подвижной частью (диафрагмой) 23 камеры обратной связи 24. С этой же подвижной частью связан клапан 25, установленный между каналом 26 подвода упругой среды к регулятору, полостью 27 камеры обратной связи 24 и магистралью 28 отвода упругой среды в атмосферу.Внутри полого ведомого вала 19 расположена пружина 29, взаимодействующая с ведущим валом 2 и ведомым 19. Для регулирования натяжения пружины 29 и, следовательно, регулирования зависимости давления от оборотов ведущего вала 2 в регуляторе давления, изображенном на фиг. 1, опора одного конца пружины 29 выполнена в виде резьбовой пробки 30, установленной на внешнем конце ведущего вала 2 со стороны...

Номер патента: 164177

Опубликовано: 01.01.1964

Автор: Гапо

МПК: G05D 16/10

Метки: гидравлическая, коробки, передач

...8, который, в свою очередь, связан с коленчатым валом двигателя 9, а через шестерню 10 и механизм свободного хода 11 - с шестерней 12, непосредственно связанной с вялом 13 коробки передач.Канал 14, подводящий рабочую жидкость от гидронасоса подпитки в круг циркуляций 15 гидротрансформатора, соединен с плунжерным клапаном 16, расположенным в корпусе гидронасоса, который пропускает часть жидкости по каналу 17 к механизмам управления переключением передач, а лишнюю - по каналу 18 во всасывающий канал гидронасоса, гюддерживая заданное давление в каналах 14 ц 17.Рабочая жидкость, поступившая по каналу 14 в круг циркуляций, отбирает тепло, после чего по каналу 19 отводится к клапану 20, который поддерживает заданный перепад...

Номер патента: 164336

Опубликовано: 01.01.1964

Авторы: Емель, Утеуш, Хван

МПК: G05B 13/02, G05D 27/02

Метки: машин, отсадочных

...и расслоения.На чертеже изображена принципиальная схема автоматической отсадочной машины. 15Устройство содержит поплавковый датчик уровня 1 с поплавком 2, настраиваемым на удельный вес разгрукаемой фракции грузом 3, и выходной датчик 4 (ферродинамический преобразователь). В соответствии с заданной 20 высотой породной постели регулятор разгрузки 5 управляет током возбуждения электромашинпого усилителя 6, который регулиру т число оборотов двигателя 7 роторного разгрузчика 8. 25Для регулирования машины предлагаемым способом в постель отсядочной машины погружаются поплавковые датчики изменяющие высоту породной по ченном состоянии и связанные ферродинамическими преобразов 12 и преобразующими блока При измерении выходные напря образующих...

Номер патента: 164442

Опубликовано: 01.01.1964

Авторы: Добролюбов, Исследовательский, Куклик, Мит

МПК: G01F 1/38, G05D 7/01

Метки: жидкости, использованиел, расхода, регулируемойсреды, энергии

...развиваемое на сильфопе 9,управляет перемещением заслонки 12 отпоситсльно сопел 10 и 11 и уравновешивается уси.лием регулирующей пружины 13. Изменял деформацию прукипы 13 с помощью винта 14,20 можно изменять скорость потока в измерительном канале, а следовательно, и величинурегулируемого расхода.Исполнительный механизм 2 состоит измембранного привода 16 и плупжера 17.25 Фильтр 6 служит для очистки части потокажидкости, отводимой для работы усилителя.При увеличении расхода в измерительномканале трубопровода напор в трубке 7 повышаетсл и заслонка 12 пермещается вверх на30 величину, пропорциональную изменению дав164442 Предмет изобретения Составитель И. Л. КовальскийТехред Т. П. Курилко Редактор И. С. Коган Коррекгор М. И. Козлова Заказ...

Номер патента: 164499

Опубликовано: 01.01.1964

МПК: G05D 23/20

Метки: 164499

...мост, сопротивления и исполнительные элементы, для управления которыми используются усилители постоянного или переменного тока,Предложенный терморегулятор отличается тем, что в диагональ моста включен триод, в цепь коллектор - эмиттер которого подсоединена управляющая обмотка преобразователя. Базовая и коллекторная обмотки преобразователя подключены к усилителю, нагрузкой которого является обмотка исполнительного элемента. В качестве магнитопровода преобразователя использован ферритовый элемент.На чертеже изображена принципиальная схема двухканального ферритотранзисторного терморегулятора.Ферритотранзисторный терморегулятор содержит уравновешенный мост М, собранный на сопротивлениях Я 1 - Яб, одно из которых (Р) является датчиком...

Номер патента: 164500

Опубликовано: 01.01.1964

Автор: Васильев

МПК: G05D 23/19

Метки: позиционный, регулятор

...газа, первичного и вторичного воздуха и дымовыми газами, получают команды больше или меньше от соответствующих контактов ПР, и ПР, ,регулирующего потенциометра рабочей камеры через промежуточные реле РПе и РП,При автоматическом управлении ограничение хода исполнительных механизмов ИМ, - ИМеь изменяющих соответственно расходы газа, перв 1 неЕеого и вторичного воздуха, осуществляется не конечными выключателями 1(В, и (Вв, как это делается ооычно, а контактамп расходомеров газа РГ, и РГ первичного воздуха РВ, и вторичного воздуха РВ., и соответствующих промежуточных реле РП -Контакт ПК корректирующего потенциометра камеры дожиган 11 я замыкается при достижееии темпсратурьЕ В этОЙ камере зна-Еения, опасного для стоикости рекуператора,...

Номер патента: 164506

Опубликовано: 01.01.1964

Автор: Колупаев

МПК: F02D 1/02, G05D 16/06

Метки: внутреннего, двигателя, максимальной, мощности, поддержания, сгорания

...чувствительный элемент выполняется в виде сильфона или температурной встазки.В отличие от известных в описываемом устройстве теплочувствительный элемент выполнен в виде биметаллической мембраны, отделенной от потока топлива диафрагмой, установленной в разъеме корпуса,На чертеже показано предложенное устройство в продольном разрезе.Топливо из фильтра поступает по трубке 1 и штуцеру 2 в кольцевую полость А, из которой по штуцеру 3 и трубке 4 отводится к насосу. При этом круглая биметаллическая мембрана 5, отделенная от полости А диафрагмой 6, принимает температуру топлива, проходящего через указанную полость, Мембрана 5 крепится винтом 7 к сердечнику 8, в который с противоположной стороны ввернут регулировочный винт 9, дающий возможность...

Номер патента: 164618

Опубликовано: 01.01.1964

Авторы: Давыдов, Епифанова

МПК: F04D 17/08, F25B 9/00, G05D 7/01 ...

Метки: холодопроизводительности

...турегонадежности, чей острых струй парята. регулирования турбодетандера ряоочего газа, с целью упрощеци ра и повышениязя изменяют под палы соплового а зПодписнпя грута Лг 132 Известны способы регулирования холодопроизводительцости турбо,четапдеров, заключающиеся в изменении расхода газа через детацдер путех поворота лопаток соплового аппарата, дросселировяния ца входе в машину или откгпочс(Ия отдельных групп сопел.Од;яко црц осуществлении таких способов регулиро. яция В условиях низких температур регулирующие органы утрачива(от подвижность.Чтобы уп 15 остить конструкцию турбодетацлера и повысить (.го падеж(гость, предлагается расход рабочего газа изменять по,чачей Острых струй газа повышенного давления в каналы соплового...

Номер патента: 164633

Опубликовано: 01.01.1964

Авторы: Буровой, Емель, Лункии

МПК: G05B 11/42, G05D 27/02

Метки: регулирующее

...лампы 19,Усиленный сигнал подается на вход фазочувствительного реле 11, собранного на лампе 20.20 Уровень напряжения сигнала рассогласованиярегулируется сопротивлением 21, Разностьмежду напряжением г(, и напряжением У,снимаемым с реостата 22, в виде напряженияразбалапса моста через трансформатор 2325 подается на вход фазочувствительного реле12, собранного на лампе 24,Контакты реле 12 размножены с помощьюреле 1 б и 17. Через их нормально открытыеконтакты 1 б и 17, включенные в обмоткуЗО трансформатора с заземленной средней точ164633 Предмет изобретения Составитель Л 1. СтоляроваП, Шлаин Техред Т. П. Курилко Корректор В. П. Фоми,сдакт:агаз 6777 ТиРаж 350 ФоРмат бУм. 60 К 90 г/а ЦНИИПИ Государевенгого комитета по дела Москва, Центр, пр....

Номер патента: 164693

Опубликовано: 01.01.1964

Авторы: Бликов, Гилел, Оганес, Фонгауз

МПК: G01N 3/02, G05B 5/04, G05D 16/04 ...

Метки: нагрузки, стабилизации

...испыте)тельпь)х мяп)инас золотпиковой системой распределения В силозмерительпом органе, с нрименепием гидравлической обратной связи, В качестве обратной сВязп использОВапе 1 силопзмерительпяя Гидравлическая система машины. Кроме того, в устройстве применсп бессбросовый стабилизя тор панолпительного типа, поддерк)Вя)ощий экстремальное давление. Таким образом, одна И Та сжс СИСТСМЯ УПРЯВЛСПИЯ ИСПОЛЬЗУЕТСЯ ДЛЯ СТЯОИ,)ИЗЯЦИИ СТЯТИс)ССПК И ДИНЕ)мпсЕСКИХ ПЯГруЗОк и НОддсржапи 51 этик паблузок на 3 Я данном уровне.Предлагаемое изобретение является дальнейшим развитием устройства но авт, св. М 124692, что позьоляет расширить технолоГические Возмокпости последнеО, а конст рукцию устройства сделать более компактной. Это достигнуго...

Номер патента: 164721

Опубликовано: 01.01.1964

МПК: G05B 11/38, G05D 16/00

Метки: 164721

...раду. свехкего е, Сде- но, при уменьшении активности процесса и Подписная группа Л 3 И идман и Б. И. Олерински при подаче постоянного количества свежего этилена на полимеризацшо производительность полимерзатора будет постоянной и максимально Возможной нпи заданном модуле суспензий. То жс будет происходить и прн угеличении активности процесса.Для ограничения давления в реактзрс в аварийном и пусковом режимах предусмотрена схема переастройки задания регулягору расхода этилена.Способ поясняется чертежом.Давление В псл 1 меризаторс измеряетсч прибором 1, от которого сигнал подается на вход двух статических регуляторов 2 и 3 с узкой зоной пропорциональности. Причем у регулятора 3 зона пропорциональности настроена на максимальное давление в...

Номер патента: 164978

Опубликовано: 01.01.1964

МПК: G05D 7/01

Метки: 164978

...жесткости сильфона, вь 1- борки мертвого хода механизма и регулировки жесткости анероидной коробки служитпружина 19.Регулировку жесткости ацероидцой коробкиосуществляют поворотом болта 20. С осповаО кием 7 механизм апероидной коробки скреплен болтами, Механизм ацероидной короокцизмеряет абсолютное давление в широкой часг и трубки Вентури,Механизм дифманометра, измеряющего5 перепад давления в трубке Вентури, содержитмембрану 21 с жестким центром, тягу 22, серьгу 23, пружину 24, оси 25, 2 б, 27 и 28, балансир 29, лекало 80, двуплечие контактные рыцаги Л и 82, Мембрана 21 делит вцутреццкно30 полость корпуса командного прибора ца две164978 Предмет изобретения з 1 й2 Рр ыа Составитель И. Л. Ковальский. Г. Копылова Техред Ю. В. Баранов...

Номер патента: 164979

Опубликовано: 01.01.1964

МПК: G05D 7/06

Метки: гав, чернов, чпрп, •с

...которых О вначале совпадает с общим направлением по.3тока, а затем в нижней части цилиндра плавно переходит в винтовую линию.Ротор вращается на двух полуосях, закрепленных в центральной части верхнего 11 и нижнего 12 стабилизаторов движения жидкости. С верхней полуосью жестко соединена пластинка б управляемой диафрагмы. Вся подвижная система датчика подвешена на упругой нити 13. Движущаяся жидкость, попадая в пазы ротора, будет создавать на его оси вращающий момент, который уравновешивается моментом закручивания упругой кити.Наличие стабилизаторов 11 и 12 увеличивает реактивную составляющую струйного потока, что приводит к возрастанию вращающего момента и, следовательно, к увеличению угла поворота подвижного узла, обеспечивая тем...

Номер патента: 165471

Опубликовано: 01.01.1964

Авторы: Ленинградский, Щетинин

МПК: F01D 17/20, G05D 17/00

Метки: гидравлического, регулированиямашин

...3 и уменьшает зазор окон б, вследствие чего повыша 5 ется давление масла перед обратным клапаном 11. Если давление за винтовым насосом превышает величину давления в системе регулирования, масло поступает не в рециркуляционный контур, а через обратный клапан в 10 систему регулирования, причем мощность, необходимая для привода насоса, потребляется от энергии вращения маховика. Производительность насоса по мере падения числа оборотов маховшса будет снижаться, поэтому 15 продолжительность работы винтового насосазависит от размеров маховика. Винтовой насос 12 с маховиком 18 вращается электродвигателем 14. При нормальном режиме насос подает масло в замкнутый рециркуляционный 20 контур 15. Мощность, расходуемая на вращение насоса 12, невелика...

Номер патента: 165475

Опубликовано: 01.01.1964

Авторы: Арро, Кильги

МПК: F25B 1/00, G05D 23/02

Метки: вентиль, терморегулирующий, холодильныхмашин

...кинематически связанной с клапаном, установленным в седле с калиброванным отверстием, и находящейся под действием паров низкокипящей жидкости, заполняющей термобаллон, Жидкий холодильный агент, поступающий из конденсатора подается непосредственно к отверстию в седле где и осуществляется его дросселпрование. При продолжительной работе холодильной установки корпус вентиля охлаждается до температуры, близкой к температуре испарения холодильной машины, Пары низкокипящей жидкости, находящиеся над мембраной, конденсируются и работа вентиля нарушается.Предлагаемый вентиль обеспечивает надежную работу машины на всех режимах в течение любого промежутка времени,На чертеже показано предложенноеусгройство в разрезе.В корпусе 1 помещена мембрана...

Номер патента: 165493

Опубликовано: 01.01.1964

Автор: Шевченко

МПК: G05B 11/14, G05B 19/37, G05D 3/14 ...

Метки: автоматический, вязания, машине, плотности, регулятор, трикотажной

...числа оборотов роликом 2 заданного значения и напряжение со счетчика 6 импульсов, Одно временно с прекращением подачи напряжения релейным звеном 9 от датчика 8 угла поворота па запоминающее устройство 10 релейное звено 11 подает напряжение, зафиксироганпое запоминающим устройством 10 в момент отработки роликом 2 заданного количества оборотов, на делитель 12, в котор также псступает напряжение, пропорц нальнос некоторой постоянной величине, характеризующей принятую за эталон длину 0 пити, подаваемой на петлеобразующие орга165493 Предмет изобретения Составитель М, С. СтоляроваТекред А. А. Кудрявицкая Корректор А, 1 овиковпи Редактор Н. С, Коган Заказ 2704,1 О Тираж 1350 с 1 ормат бум. 60 Х 90/8 Объем 0,21 изд. л, Цена 5 коп. Ц 11 ИИПИ...

Номер патента: 165606

Опубликовано: 01.01.1964

Авторы: Пругло, Смазней

МПК: F16K 31/06, G05D 23/20

Метки: шариковый, электроклапан

...электро- клапан в разрезе.Шариковый электроклапан состоит из цилиндрической гильзы г с внутренней резьбой по концам для навертьгвания двух фланцев 2 и с выточкой, а также электромагнитной катушки 3. Гильза изготовлена из антимагнитного материала, Один из ф;анцев 2 имеет удлиненный наконечник с фаской по внутреннему диаметру под седло стального шарика 4. Кроме этого, в шариковый электроклапап входит направляющая втулка а с четырьмя продольными прорезями для прохода газа; ребра втулки служат направляющими для шарика.Для амортизации удара шарика о втулку 5 установлена пружина б.При низкой температуре в печи в катушке 3отсутствует постоянный ток, наконечник на фланце 2 не намагиген, и газ, поступаго 1 ции через этот фланец, давит на шарик...

Номер патента: 165608

Опубликовано: 01.01.1964

Авторы: Караваев, Красильников, Попов

МПК: G05D 23/19

Метки: проволоки, прямом, температуры, электронагреве

...51 жсиия,Прициипидльцая схема устроиствд цривслеия иа чсргсже.Питдниций сцловой трдцсформдтор 1 трехфдзцо-двухфазцого включсцця с несколькимиступецями питает две группы проволок .Блокнепрерывного возвел(иия питая)соидпрякеция сети в квдлрат выполцси в видекомпсцсациоииого моста. Ои сдсржи элсктроиц.1 потецциометр 4, цоцоротиый трдисформдтор 5 и компсисдгиОццу(о сымуидперсмсццо( токе. 11 ыхол бг(окл,) цозвслсцияв квадрат витя н)цег и(пр 51 к(ии 51 (сти илклочец к входу испо,чии(сл( цоо привода 7 30 на моточиого устройства , Исполнительный привод 7 содержит усилитель 9, исцолиительцый двигатель УО и редуктор 11.При измецсцци цапрякеция питающей сети в процессе цдгрева проволоки при выбранном темгсрдтурцом режил(с возиикдет...

Номер патента: 166285

Опубликовано: 01.01.1964

МПК: A21C 1/00, F04D 11/00, G01F 11/32 ...

Метки: 166285

...усилие которых рсгули.О руется винтами 1.В сосуде размещены два поплавка 2 сигнализатора уровня. Штоки поплавков шарнирно соединены с рычагами 13, взаимолеи.ствующими с закрепленными на штоках 45 упорами 4. Правыс плечи рычагов воздействуют на конечные выключатели 5,Работает устройство слелующим образом.при подъеме температуры воды в сосуде выше установленной терморегулятор выключкагО электролгагнит 8, управлягощий клапаном па.трубка лля полвола горячсй иоды, которыйиол лйстиисм и)тжии)в 11) ис)сквгидт 1.ис)стис иг 1 т)убкг). Оди)11)лгсии 1) 1)л 11сГу.л ятор включает электрол д Ги)1 т, у и) д и.1 як)ии й5 клапаном идт)убка Л,гя подачи хо.и)дц 1)й и 1)- Лы, и клапан открывается.Постуилшие холодной ьч)лы продолж дстсяло тсх иор, пока...

Номер патента: 166371

Опубликовано: 01.01.1964

Автор: Ивлев

МПК: F04B 49/04, F25B 1/00, G05D 9/04 ...

Метки: дроссельный, поплавковый, регулятор, уровняхладагента

...и цилиндрический золотник с цапфами, несущими тяги с поплавками.Предлагаемый регулятор отличается от изгестных тем, что с целью повышения надежности работы каналы для ввода хладагента расположены симметрично относительно осп корпуса и снабжены угловыми отбойниками,На чертеже приведены три проекции регулятора, В корпусе 1 расположен цилиндрический золотник 2, на выходящих из корпуса цапфах 3 которого помещены тяги 4 с поплавками 5. Хладагент входит через боковые ка. палы в корпусе и золотник, а парогазовая смесь выходитзолотнике и коВо входныхника осущестхл адагента.Пред через центральное отверстие врпусе. и выходных отверстиях золотляется также дросселированне гет нзобретени россельпын держащий к дагента и вь шдрическийяги с попла с...

Номер патента: 166652

Опубликовано: 01.01.1964

МПК: B01J 8/02, G05D 23/30

Метки: 166652

...регулятора такой, чтобы разность температур на слое была максимальной. Благодаря этому достигается наивысшая степень контактирования.На чертеже представлена структурная схема предлагаемого способа регулирования.На выход экстремального регулятора 1 поступает сигнал разности температур 2 на входе и 3 на выходе катализатора от дифференциально включенных термопар. Экстремальный регулятор в процессе автоматического поиска устанавливает температуру гамакси- ,В про- напри- темпена заодного на вто- воздейичество еплообе в слои 4 катализатора с постыл температур на слое онтактной серной кислоты, мальный регулятор меняет первом слое воздействия меняющую количество хол аемого на первый слой, а ьем слоях катализатора - адвижки, изменяющие...

Номер патента: 166740

Опубликовано: 01.01.1964

Автор: Соболев

МПК: G05D 16/06

Метки: внутреннего, давления, закрь1тых, камер, компенсатор

...получени рующего объех выполненного ко льно или в ином трубка, второй шается с внешней с целью я дополна, в порпуса ка. виде изооткрытый средой. одппсяая группаКОМПЕНСАТОР ВНУТРЕННЕГ В известных компенсаторах давления, например, с керамическими пробками выравнивание давлений происходит медленно.Предложенный компенсатор отличается от известных тем, что для выравнивания давления и получения дополнительного демпфируюшего объема в полость герметически выполненного корпуса камеры введена спирально или в ином виде изогнутая капиллярная трубка, второй открытый конец которой сообшается с внешней средой.На чертеже изображен предложенный компенсатор,Внутренний объем камеры 1 герметизируется, за исключением отверстия 2 ввода, в корпус капиллярной...

Номер патента: 166855

Опубликовано: 01.01.1964

Авторы: Бершадский, Рыжевский

МПК: G01F 9/00, G05D 11/10

Метки: деэмульсации, нефти, процессом

...АВЛЕНИЯ ПРОЦЕССОМ ДЕЗМУЛЬСАЦИИ НЕФТ ОСО 2 редмет изобретени дписная группа144 В настоящее время нет надежных приборов - анализаторов содержания воды в нефти в процессе деэмульсации, Имеющиеся анализаторы не только сложны и ненадежны, но имеют весьма низкий класс точности.Предложен способ управления процессом деэмульсации, сущность которого состоит в том, что подачу воды и деэмульгатора изменяют в зависимости от величины и знака сигнала разности расходов сырой и сухой нефти. Подобный способ позволяет использовать серипные быстродействующие приборы и обеспечивает высокое качество процесса деэмульсации. Способ управления процессом деэмульсациинефти, заключающийся в воздействии на подачу деэмульгатора и воды на разбавление по степени...

Номер патента: 167049

Опубликовано: 01.01.1964

Автор: Сиваков

МПК: G05D 9/00

Метки: водыв, уровня

...сифон, уже сам начинает создавать вакуум и сифон заряжается на полную производительность.Отличие такой принудительной зарядки от самозарядки (которая наблюдается в сифонных водосбросах) состоит в том, что уровень верхнего бьефа может быть значительно. ниже порога водослива. Это, в свою очередь, избавляет от необходимости привязывать регулируемый уровень верхнего бьефа к отметке порога водослива, что очень важно для условий оросительных систем, в которых в различные периоды поливной кампании требование к уровню не может быть постоянным.После зарядки сифона уровень воды в водобойном колодце повышается. Вместе с ним перемещается вверх и рабочий поплавок 25. Поплавковый клапаншарнирно укрепленный на торце воздухоподводящей трубки...

Номер патента: 167248

Опубликовано: 01.01.1965

Авторы: Агафонников, Отделение

МПК: G05D 13/02

Метки: мост, полупроводниковый

...базам соответствующих триодов двух плеч моста.На чертеже изображена принципиальная схема описываемого устройства,Нелинейный полупроводниковый мост со. держит парафазный усилитель 1 сигнала рассогласования и сопротивление 2. Нижние плечи моста составлены из триодов 3 и 4, верхние плечи втриодов 6 и 6, В одну диагональ моста включен двигатель 7, а к другой диагонали моста приложено напряжение питания,Когда триоды 4 и б открыты, а 3 и 6 закрыты, двигатель 7 вращается в противоположном направлении. Скорость вращения регулируется ббльшим или меньшим открытием триодов 3 и 4 нижнего плеча моста путем по дачи напряжения с выхода парафазного уси.лителя,Для управления триодами 5 и 6 верхнегоплеча моста в коллекторныс цепи триодов 35 и 4 нижнего...

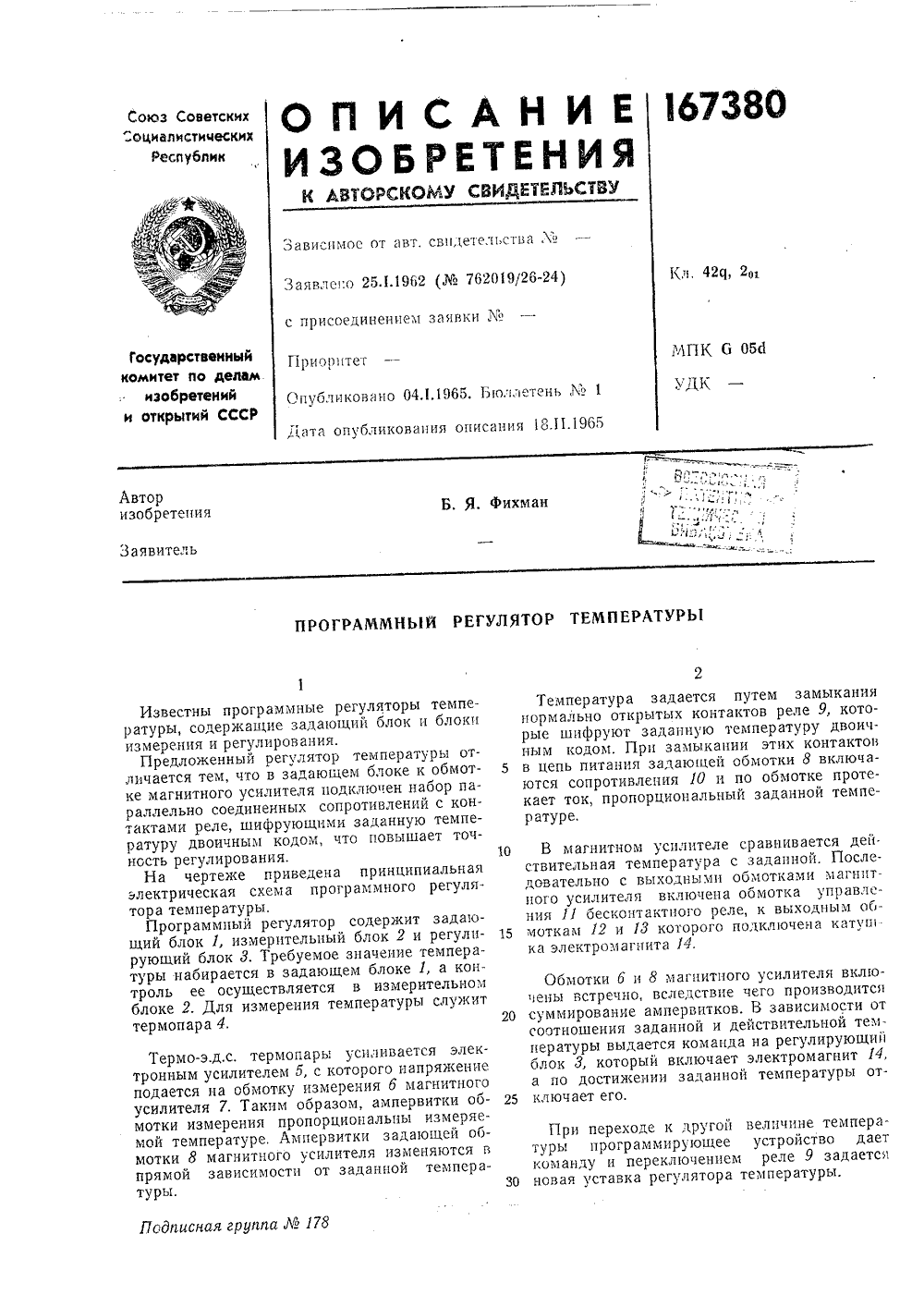

Номер патента: 167380

Опубликовано: 01.01.1965

Автор: Фихман

МПК: G05B 19/02, G05D 23/22

Метки: программный, регулятор, температуры

...блок 3. Требуемое значение температуры набирается в задающем блоке 1, а контроль ее осуществляется в измерительном блоке 2. Для измерения температуры служит термопара 4, го В магнитн ствительная довательно с ного усилител ния 11 беско моткам 12 и ка электрома ом усилителе сравнивтемпература с задацновыходными обмоткамя включена обмотка1 тактцого реле, к вых18 которого подключегнита И. ется дец. й, После- и магнит- управлеодным оба кат,лш Обмотки 6 ц 8 магнитного усилителя включены встречно, вследствие чего производится суммирование ампервитков. В зависимости от соотношения заданной и действительной температуры выдается команда на регулирующий блок 3, который включает электромагнит 14, а по достижении заданной температуры отключает...

Номер патента: 167381

Опубликовано: 01.01.1965

МПК: G05D 11/16

Метки: 167381

...следиг по20 фазе за напряжением сигнала, За счет этогодостигается максимально возможный коэффициент передачи демодулятора. Кроме того, регулятор содержит линейный предварительныйусилитель на триодах Т и Т 4 и двухтактный2 выходной фазочувствительный каскад на триодах Т; и Тб, нагрузкой которого являются обмотки У, электрогидравлического преобразователя.Релейная хар р30 гается за счет167381 и Ю Кр р юж; )1 Щ-"- ф 1, - тт.Я Т Яоставитель И. Я, Дубинский Копылова Текред Ю. В. Варанов Корректор Т. В. Муллииаг Редактор Заказ 585,15 1 ира;к 1200 Формат бм. б 0 р,93/а Оовсм 0,21 изд. л. 1 сна о кои ЦНИИ НИ Государствен, ого комитета по делам изобретений и открыти 11 СС, Р Москва, Центр, пр. Серова, д. 4Типографии, пр. Сапуио...

Номер патента: 167469

Опубликовано: 01.01.1965

Автор: Центральный

МПК: B27K 5/04, F26B 25/22, G05D 15/01 ...

Метки: корректирования, процесса

...устройства для осуществления предложенного способа.На контрольных образцах 1 обрабатываемого материала помещены датчики усадки -тензометрические измерители 2, подключаемые поочередно шаговым искателем 8 на вход электронного усилителя 4, преобразующего каждый полученный сигнал во вращение не прозрачного диска 5 с прорезями, с одной стороны которого помещен осветитель, а в другой - фотосопротивление 6. В момент, когда прорезь в диске оказывается перед осветителем, срабатывает фотосопротивление. Шаго вый искатель 7, синхронно работающий сискателем 8, подключает фотосопротивление к соответствующему прерывающему устройству 8, которое, несколько задержав сигнал, во изоежание предварительного срабатывания 15 устройства от...

Номер патента: 167508

Опубликовано: 01.01.1965

Автор: Енгалычев

МПК: F25J 1/00, G05D 16/10

Метки: ьиьлмтека-j, ьхничккая

...создаваемых компрессором в сети и в расходной емкости.Все описанное позволит упростить конструкцию устройства, автоматизировать включение и отключение компрессора в соответствие с пределами заданных давлений и повысить экономичность его работы.На чертеже изображено предлагаемое устройство, включенное в магистраль наполнения расходных емкостеи сжатым воздухом.Силовой пневмоцилипдр 1 при помощи рычага 2 муфты включения компрессора 3 включает или отключает подачу сжатого воздуха в расходные емкости 4 в зависимости от заданного давления, В воздухопроводную сеть сечку между расходными емкостями 4 ым пневмоцилиндром 1, включен диф. альный подпружиненный золотник б елем 7. При помощи тарированной ы 8 и перемещающегося золотника б регулировать...
