G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 1711015

Опубликовано: 07.02.1992

Автор: Болдырев

МПК: G01M 13/04

Метки: диагностики, механизма

...созданнойупругой системы, можно путем пересчета определить исходный уровень вибрации на частоте, параметры вибрации которой функционально связаны с видом дефекта,Устройство содержит виброизмерительный преобразователь 1, который закреплен на корпусе механизма 2. Виброизмерительный преобразователь 1 последовательно соединен с усилителем 3, частотным анализатором 4 и индикатором 5, К концам механизма 2 с помощью шарниров 6 и 7 прикреплены плоские пружины 8 и 9, Сечение плоских пружин 8 и 9 может быть прямоугольным, круглым и т,д. Плоские пружины 8 и 9 установлены в пазах подвижных стоек 10 и 11 соответственно. Длинаплоских пружин 8 и 9 от подвижных стоек 10 и 11 до шарниров 6 и 7 определяет величину жесткости подвески механизма 2....

Номер патента: 1711016

Опубликовано: 07.02.1992

Авторы: Ибрагимов, Таневицкий, Федотов

МПК: G01M 17/00

Метки: движения, исследования, средства, транспортного, управляемости, устойчивости

...на один вход первого блока 3 вычитания, на другой вход которого поступает сигнал с выхода второго блока 7 перемножения. Нэ выходе первого блока 3 вычитания образуется сигнал, пропорциональный поперечному ускорению )у центра масс транспортного средства, равному Ду=)у а вк), С выхода первого блока 3 вычитания сигнал поступает на один вход третьего блока 9 перемножения, нэ другой вход которого поступает сигнал с выхода задатчика массы а транспортного средства. На выходе третьего блока 9 перемножения образуется сигнал, соответствующий произведению поперечного ускорения )у центра масс транспортного средства на массу а транспортного средства Оу а). С выхода третьего блока 9 перемножения сигнал поступает на один вход четвертого блока 11...

Номер патента: 1711017

Опубликовано: 07.02.1992

Автор: Муталимов

МПК: G01M 17/00

Метки: осей, перекоса, средства, стенд, транспортного

...одно из ко лес транспортного средства (левое) при качении опережает другое колесо на величину Я, При движении транспортного средства передними или задними колесами по продольным направляющим 2 через упругие 15 пластины 3 и 4, последние под действиемвертикальной нагрузки, действующей нэ колеса, прогибаются, и индуктивные датчики 5 и 6 вырабатывают сигналы, пропорциональные величинам прогибов упругих пла стин 3 и 4.При достижении равнодействующейвертикальных нагрузок от левого колеса середины пролета упругой пластины 3 напряжение на выходе индуктивного датчика 5 25 перемещения достигает максимальной величины, а напряжение на выходе дифференцирующей цепочки 8 падает до нулевого уровня, В момент пересечения напряжением на выходе...

Номер патента: 1711018

Опубликовано: 07.02.1992

Авторы: Беленький, Кацаев

МПК: G01M 17/00

Метки: вождению, обучения, стенд, стрельбе, танков, экипажей

...устанавливаются каждый по оси своего стенда, Выключаются двигатели. Экипажи получают инструктаж и докладывают о готовности к выполнению комплекса упражнений по вождению и стрельбе.По команде инструктора запускаются двигатели,и танки начинают движение к стендам, Танк спускается в траншею 11 и по аппарели 3 въезжает на стенд, После переноса центра тяжести танка с аппарели 3 на беговые барабаны 4 гусеницы начинают вращаться на месте (из-за малого сопротивления движению беговых барабанов), поступательное движение танка прекращаетсяи он не может доехать до передних упоров 6, Дальше экипаж действует следующим образом. Выключается коробка передачи и на остановившуюся гусеницу надевается одна петля троса 10, а другая - на крюк 9 в районе...

Номер патента: 1711019

Опубликовано: 07.02.1992

Авторы: Блетько, Горбацевич, Мисилевич, Петушок, Подгол, Турская

МПК: G01M 17/00

Метки: автомобиля, испытания, прицепа, стенд, типа, тягово-сцепного, устройства, шарового

...торсиона 7, осуществляемой насосом 8 и цилиндром 9 или динамически посредством вращения неуравновешенных масс 2 инерционного пульсатора 1 направленного действия с помощью электродвигателя 14, установленного на площадке 15 с натяжным устройством 16, и клиноременной передачи 17,Частоту нагружения регулируют потенциометрическим регулятором 18. При совпадении собственных частот колебания контура с частотой вращения неуравновешенных масс 2 достигают максимальное значение силы, воздействующей на испыты ваемое тягово-сцепное устройство 10 с шаром 13.При статическом или динамическом нагружении сигналы от датчика 3 силы и датчика 5 воспринимаются измерительной 5 10 15 20 25 30 35 системой контроля и регулирования, состоящей из стойки 19. счетчика...

Номер патента: 1711020

Опубликовано: 07.02.1992

Авторы: Кольченко, Пичко

МПК: G01M 17/00

Метки: испытаний, средств, транспортных

...строго заданные режимы работы трактора и стенда.Цель изобретения - повышение точности воспроизведения климатических и динамических эксплуатационных условий и результатов испытаний,Поставленная цель достигается тем, что транспортное средство устанавливается внутри платформы. выполненной в виде полого цилиндра, имеет возможность перемещаться вдоль образующей цилиндра по спиралеобразным направляющим и при достижении определенного угла наклонаопрокидывается, В месте падения насыпа 5 ется грунт, характеристика которого зависит от испытания транспортного средства ирегиона его применения в эксплуатации.Кроме того, в районе предполагаемого падения равномерно устанавливаюися датчи 10 ки давления для регистрации усилия ударав месте...

Номер патента: 1261427

Опубликовано: 07.02.1992

Авторы: Скворцов, Успенский

МПК: G01M 9/04

Метки: газа, ионизированного, источник, нейтрального, потока

...ОгСг гъфг-сг : "о ": ;",а к схоростн ПО с гО 3, с " ." г С;, с. с.,"с ЦЗ 4 Е Н" ГсгЕИ ,П "с Спссгс,-:ссг.СТН сдя,:,ЛДЗ, Д КОТОрОН 1 Ел,.с:сй гс, О.с ВЧ 3 гк р;а г, Ор . Цг с.ссрсВЖс одп ) 1 с го(гсссггЯс) рОСударС ТГЕ;НсОГО ЕОНцтвта "С.;Р во делам нзодретеннй н отхрытий.сРО 1 с.сссОссСТП ПсГгсссг Зссфг 44 с г )сг с ,сП.Гтссс Г,.:.ГС С1с"гс: .,13 Лчобретеинс.-. относнтся х оьластн зксперймеиталгбй аэродмй;жнки сн чояет,ьгть нслаъзооано п азроднньнческих трубах "слй молелнрсснаннг усВг,ссф Прпе г.ф " гдтссгД,НгОГСс:Рс 1 НРсТ,:с нл рззлниьин иотсам э нсос.гере,11 РЛЪ ггзобРЕТЕКИЯ - Р СППСРЕ 1 сИЕ лнгспаяона сн "1 ростей потока ;с 1 сеци;",л ионов н нейтральными атомов,,фстссццнк цотояа с;ос",ерщгт колнеВум рйзрндняе канер 1гссжолненнуя...

Номер патента: 1712779

Опубликовано: 15.02.1992

Автор: Гусев

МПК: G01B 11/24, G01B 9/025, G01M 11/00 ...

Метки: интерферограммы, качества, линз, объективов

...объекта.со значением 1 фокусного расстояния голограмму Фурье рассеивателя с помощью коллимированного опорного пучка, осуществляют смещение рассеивателя в его плоскости и изменение угла падения опорного пучка, вновь записывают голограмму Фурье рассеивателя и проводят фильтрацию полученной двухэкспозиционной голограммы до получения интерферограммы контроля.- В отличие от известного способа освещение рассеивателя осуществляют расходящейся сферической волной с радиусом В кривизны фронта в плоскости рассеивателя Й = 1 /( - 1), где- расстояние от главной плоскости контролируемого объекта до регистрирующей среды,В предлагаемом способе возможность достижения положительного эффекта с физической точки зрения обеспечивается созданием...

Номер патента: 1712804

Опубликовано: 15.02.1992

Авторы: Алексеев, Белоглазов, Новиченок, Скляр, Фоменко

МПК: G01M 13/02

Метки: испытания, карданных, передач, стенд

...установлены промежуточные элементы 17 с возможностью взаимо 55 действия с пазами, причем на водиле 12закреплены пальцы 18, на которых установлены неуравновешенные косозубые сателлиты 19, кинематически связанные ссолнечной шестерней 13. Кроме того, внутренняя обойма 16 соединена с выходным1712804 10 15 20 25 30 35 40 45 50 55 валом 5 упругими элементами 20 и установлена подвижно в окружном направлении только в одну сторону, при этом направления угла наклона зубьев косозубых сателлитов 19 и заклинивания МСХ 14 установлены так, что при заклинивании МСХ 14 имеет место осевое перемещение ведомого звена в сторону ведущего. Ширина солнечной шестерни 13 выполнена больше ширины каждого сателлита 19 на величину осевого перемещения ведомого звена,...

Номер патента: 1712805

Опубликовано: 15.02.1992

Авторы: Похмельных, Прохоров

МПК: G01M 13/04

Метки: изделия, качества, опор, подшипниковых, сборки

...образом.Контролируемое изделие 4 устанавливают 30 на стенд, расположенный в термококстантном помещении и закрепляют в приспособлении 3. Включают привод 5, вращающий вал изделия 4. с частотой вращения, например 500 мин ., Через 10 - 15 мин вращения. 35 вала включают измерительную систему и регистрируют показания датчиков 7, подведенных к поверхности изделия 4 в зоне не- вращающегося кольца подшипниковой опоры, При этом датчики 7 располагаются 40 равномерно по. периметру поверхности в плоскости передней подшипниковой опоры. На основе полученных данных строится .круговая диаграмма температурного поля корпуса иэделия 4. По данной диаграмме 45 оценивают неравномерность нагрева корпуса изделия 4 в сечении расположения датчиков 7, которое...

Номер патента: 1712806

Опубликовано: 15.02.1992

Авторы: Беспрозванных, Лукин, Николаев

МПК: G01M 13/04

Метки: дефектности, подшипника, роликового, сепаратора, цилиндрического

...а также максимальные амплитуды рядом стоящих периодов биеклй зависят от наличия дефектов (их величины) в обоих связных элементах, например в кольцах сепаратора, Затухание колебаний любого типа зависит от его материала, наличия и величины дефектов и т,ппоэтому амплитуда затухающих колебаний тем быстрее уменьшается, чем больше, например, величина дефекта.Так как при связных колебаниях колец сепаратора результирующее колебание завислт от затухания отдельных составляющих колебательного процесса, т,е. амплитуда результируюгцего колебания (биения) у дефектного сепаратора уменьшается более интенсивно от периода к периоду, чем у исправного, Поэтому отношение максимальных амплитуд рядом стоящих периодов биений - хороший информативный...

Номер патента: 1712807

Опубликовано: 15.02.1992

Авторы: Ефименко, Назаренко, Тиханский

МПК: G01M 13/04

Метки: качения, подшипников

...- повышение точности и надежности контроля и расширение функционал ьних возможностей устройства,Это достигается тем, что устройство контроля подшипников качения, содержащее последовательно соединенные преобразователь и усилитель, а также фильтр, блок определения среднеквадратичного значения амплитуд, делитель и индикатор, снабжено блоком автонормирования, первым и вторым амплитудными детекторами, четырьмя управляемыми узкополосными фильтрами, датчиком скорости и коммутатором. При атом вход блока автонормирования соединен через усилитель с преобразователем, а выход через фильтр - с первым амплитудным детектором, к выходу которого подключены входы четырех управляемых узкополосных фильтров, настроенных на разные частоты пропускания, к...

Номер патента: 1712808

Опубликовано: 15.02.1992

Автор: Путинцев

МПК: G01M 15/00

Метки: группе, машин, поршневых, силы, трения, цилиндропоршневой

...связан с упругим элементом, размещенным на противоположной днищу стороне головки цилиндра, при этом устройство снабжено размещенными в отверстиях в плоскости днища головки цилиндра уплотнительными элементами, а поперечные сечения пазов полос, отверстий и уплотнительных элементов выполнены взаимно соответствующиКроме того, уплотнительные элементы устройства выполнены или в виде колец прямоугольного сеченияили в виде Т-образных ступенчатых втулок, обращенных основанием к днищу головки цилиндра и установленных как и кольца) заподлицо с поверхностью днища головки цилиндра, При этом уплотнительные элементы изготовлены или из термостойкого антифрикционного материала, илл из термостойкого эластомера,На чертеже схематически изображен...

Номер патента: 1712809

Опубликовано: 15.02.1992

Автор: Новиков

МПК: G01M 17/007

Метки: барабанами, беговыми, инерционном, инерционный, испытаний, колесных, обкатки, опорными, сдвоенными, средств, стенд, стенде, транспортных

...масс ввиду их дискретности, вследствие возможных неточностей расчетов доли инерционных масс, в результате повышенной против расчетной силы торможения и пониженной силы давления на ось испытуемого.транспортного средства, и, наконец,при замасливании поверхности барабанов 1 и 2 и грязных колесах 3, условия сцепления колеса 3 с барабаном 1 могут нарушиться, вследствие чего увеличится скорость проскальзывания барабана 1 относительноколеса 3, Оно будет зафиксировано датчиком 18. Сигнал датчика 18 сравнивается в компараторе 17 с сигналом установки устройства 19 задания,Пока условия сцепления колеса 3 с барабаном 1 удовлетворительны, сигнал датчика 18 меньше сигнала уставки устройства 19 задания и с компаратора 17 на устройство 16 управления...

Номер патента: 1712810

Опубликовано: 15.02.1992

Авторы: Костенюк, Литус, Пелевин, Смирнов

МПК: G01M 17/007

Метки: барабан, испытания, опорный, средств, стенда, транспортных

...заданного профи 1712810ля с прорезями 5 по периметру дисков 4, причем они установлены с совмещенными одни относительно других по торцам прорезями 5, Прорези 5 дисков 4 попарно охвачены скобой 6 с изменяемой жесткостью, концы которой жестко закреплены. на дисках 4. Соединенные диски 4 на валу 1 соприкаса 1 отся одни с другими одноименными поверхностями и стянуты гайкой 7.Спорный барабан работает следующим образом,Испытываемое транспортное средство устанавливают на опорную поверхность опорных барабанов. При этом движитель транспортного средства приводит барабаны в движение. Однако во время вращения опорных барабанов возникают не технологические вынужденные колебания, порождающие сильные шум и вибрацию барабанов и движителя, величина...

Номер патента: 1712811

Опубликовано: 15.02.1992

Авторы: Гончаров, Кленикский

МПК: G01M 17/007

Метки: барабан, испытания, опорный, средств, стенда, транспортных

...два раза меньше ш,рины отпечатка шины испытываемого транспортного средства. определяемого экспериментальным путем. Например, для мотоцикла класса 125 см ширина отпечатка шины Лпо опытным данным составляет 60-65 мм, поэтому диаметр шланга выбран 30 мм, .Тройник 15 содержит канал 17, соединяющий между собой отверстия 18 и 19 концов 11 и 12 шланга 10, образуя замкнутую полость 20 с накачанным в ней воздухом, Посредством канала 21 полость 20 сообщена с вентилем 22.Между витками 23 шланга 10 и наружник над .шлангом концами 24, имитируя травяной покров проселочной дороги или агрофона, по которому возможно движение транспортного средства(стерня, пастбище), Концы 26 нитей 25 расположены равномер 5 10 15 20 25 30 35 качении колеса по дороге в...

Номер патента: 1712812

Опубликовано: 15.02.1992

Авторы: Кавун, Медведкин

МПК: G01M 17/00

Метки: моделирования, обзорности, средства, транспортного

...прибора, снижение наглядности и точности построения панорамы обзора при переходе от одного сектора к другому, а также невозможность использования при любом пространственном направлении луча зрения водителя,Цель изобретения - повышение точности и упрощение построения панорамы обзора транспортного средства.Поставленная цель достигается тем, что в способе, заключающемся в определении угловых параметров характерных точек контура остекления относительно точки "циклопического" глаза водителя и в последующем построении графопостроителем плоской панорамы обзора по результатам замера, при определении угловых параметров измеряют сферические углы контура остеклеиия натурного образца, преобразуют их в электрический сигнал, а построение...

Номер патента: 1712813

Опубликовано: 15.02.1992

Авторы: Борисов, Геращенко, Дикун, Ким

МПК: G01M 17/007

Метки: испытания, колесных, средств, стенд, транспортных

...нагрузочного генератора постоянного тока и имеющего в своем составе источник постоянного тока с регулятором выходного напряжения и генератор синусоидальных колебаний с регуляторами частоты и амплитуды выходного напряжения, согласно изобретению регулятор момента сопротивлений снабжен магнитным усилителем,имеющим две обмотки управления, и тремя регулирующими устройствами, имеющими программный блок и исполнительный привод, подключенный к программному блоку, при этом выход источника постоянного тока подключен к первой обмотке управления магнитного усилителя, выход генератора синусоидальных колебаний - к второй обмотке управления магнитного усилителя, выход которого подключен к обмотке возбуждения нагрузочного генератора постоянного тока, а...

Номер патента: 1714227

Опубликовано: 23.02.1992

Автор: Аппель

МПК: F15B 19/00, F16K 31/02, G01M 13/00 ...

Метки: вакуумных, испытаний, клапанов, ускоренных

...запорного органа 4 и сообщенный гибкой магистралью 19 с внешнимвакуумным источником (не показан) черезвентиль 20, включение или выключение которого в работу определяется положениеммикропереключателя 21, Корпус 1 и испытуемый клапан 2 заземлены.Устройство для ускоренных испытанийвакуумного клапана работает следующимобразом,Открытие и закрытие клапана 2 осуществляется от привода 5. Для открытия клапана 2 вращение вала 9 электродвигателя 8через муфту 10 передается штоку 11, Шток11, вворачиваясь,в гайку 12, открывает клапан, поднимая запорный орган 4. В этотмомент вентилем 20 включается вакуумныйисточник, создавая вакуум внутри присоса. 10, Вращение вала 14 электродвигателя 13череЭ муфту 15 передается штоку 16. Шток16, выворачиваясь из...

Номер патента: 1714399

Опубликовано: 23.02.1992

Авторы: Балошин, Григоров, Корякин, Кочкин, Крылов, Луцкий, Стародубцев

МПК: G01M 1/12

Метки: изделия, координат, масс, центра

...производительности путем исключения операции переустановки изделия для повторных измерений,На чертеже показано устройство для реализации способа определения координат центра масс изделия.Устройство для определения координат центра масс изделия содержит приспособление 1, размещенное на опоре 2 с воэможностью маятниковых колебательных движений, и противовес 3 с грузом 4, предназначенные для обеспечения устойчивого равновесия и приемлемого периода колебаний приспособления 1 при установке на него изделия 5.Способ определения координат центра масс изделия реализуется следующим образом.Изделие 5 устанавливают на приспособление 1 и подбором величины и положения груза 4 на противовесе 3 обеспечивают приспособлению 1 устойчивое равновесие. Под...

Номер патента: 1714400

Опубликовано: 23.02.1992

Автор: Сумцов

МПК: G01M 1/12

Метки: автомобильных, балансировки, колес

...2, раскручивают колесо. р щ я- для колес с большим посадочнымса очным диамет- одной плоскости, колесо совершает еще иом; на фиг.3 - вариант с заменой шой шести- колебательные движения, величина котоат на фиг,4 - рых пропорциональна динамическому диси испособление всборес подставкой, уста- балансу. Коснувшись пальцем острияновленной на основании; на фиг. - мф .5 - еста 30 верхнего конуса резьбового стержня, ориков.ентировочно определяют величину дисбарасположения грузиков.от сл чайныхПриспосо ление предб представляет собой ланса и успокаивают колесо ускрепленные, например с помощьс помощью сварки, колебаний. Проводя по образующей верхнемногогранник 1 и кронштеины . ти2. Эти крон- го конуса резьбового стержня мелом, полштейны для получения...

Номер патента: 1714401

Опубликовано: 23.02.1992

Авторы: Грушецкий, Завадский

МПК: G01M 1/22

Метки: балансировки, валов, измерительное, коленчатых, станка

...с вторым входом логического элемента 2 И 36, и блок 38 управления, вход которого соединен с выходом логического элемента 2 И 36, а выход - с входом элемента 37 временной задержки, и с вторыми входами логического элемента 2 И-НЕ ЗЗ и регулируемого источника 23 напряжения. Регулируемый источник 23 напряжения (фиг. 2) содержит соединенные последовательно источник 39 постоянного тока, аналоговый ключ 40, второй вход которого является первым входом регулируемого источника 23 напряжения, и согласующий усилитель 41, выход которого является выходом регулируемого источника 23 напряжения, а также интегратор 42 и второй аналоговый ключ 43, первый вход которого связан с входом интегратора 42, а второй вход является вторым входом регулируемого...

Номер патента: 1714402

Опубликовано: 23.02.1992

Авторы: Антонов, Артамонов, Ахрамович, Заватко

МПК: G01M 1/30, G01M 19/00, G01M 7/00 ...

Метки: ротора, уравновешивания, центрифуги

...обусловлено только10 положением центра масс относительно подшипников или точек измерения,Зная, что указанный дисбаланс обусловлен силой аэродинамического сопротивления, определяем величину коэффициента15 аэродинамического сопротивления даннойроторной системы при оборотах меньше заданных(1)фгям20 где Р - измеренный дисбаланс роторнойсистемыр- плотность воздуха;В - расстояние от оси вращения до объекта;, Яд - площадь Миделевого сечения объекта.Характер изменения С достаточно изучен и в общем случае определяется зависимостью30 С = 1(Ве), (2)Очбгде Ве = -- число Рейнольдса;ич = ш В - линейная скорость вращающегося объекта;б - характерный размер объекта;,и - коэффициент динамической вязкости воздуха.Например, для больших чисел Ве...

Номер патента: 1714403

Опубликовано: 23.02.1992

Авторы: Конопасов, Конопасова

МПК: G01M 3/02, G01M 3/38

Метки: герметичность, проверки

...половине длины А волны излученияпрозрачное зеркало 5 для разделения луча, 15 лазера, то интерференционная картинанное меж лазером 4 и камерой сдвигается так, что на место максимума1, интерферометр имеет зеркало 6 для при- (светлой полосы) приходит минимум (темнаяема луча с полупрозрачного зеркала 5, фо- полоса), Размеры интерференционной кар 7 с едения лучей, тины на экране 9 легко получаются такими,линзу 8 для увеличения интерференцион что расстояние между центрами темной иной картины, Устройство содержит экран 9, светлой полос порядка 10 мм, т,е. не предфотоприемник 10, содержащий светочувст- ставляет труда регистрировать оптическуювительные элементы Ф 1 и Ф 2, включенные разность хода О величиной порядками /20.по мостовой схеме с...

Номер патента: 1714404

Опубликовано: 23.02.1992

Авторы: Афонин, Герман

МПК: G01M 3/02

Метки: газонаполненных, герметичности, полуавтомат

...в детектор 19 в перерыве между измерениями.Каналы 14 служат для продувки перед измерением каналов 36 золотника 27. Последний при вращении своими каналами 36 обеспечивает последовательное соединение камеры 7 с каналами 31 (продувка), 18 (измерение) и отсекание внутреннего объема камеры 7 от внешней среды и газа- носителя. Канавки 37 служат для соединения каналов 34 м и 18 для продувки детектора в перерыве между измерениями, Каналы 15 служат для отвода из камер и ри их п родувке.Полуавтомат работает следующим образом.При включении привода 13 начинает вращаться газораспределитель 16 с кулачком 21, Когда последний освобождает один из золотников 20 (число золотников равно числу камер 7), камера 7, соответствующая ему, начинает...

Номер патента: 1714405

Опубликовано: 23.02.1992

Авторы: Волошинивский, Глушаков, Куртов, Озрачук

МПК: G01M 3/08

Метки: опрессовки, трубчатых

...торца 6 (фиг, 1), либо торца сту- нию испытаний,пени меньшего диаметра (не показаны) В отверстие 13 подают испытательнуювтулки 6. Уплотнительные кольца 9 установ среду под давлением и выдерживают в течелены на наружной поверхности гайки 2 для ние заданного времени, Производят разрагерметизации ее соединения с втулкой 6. ботку, предварительно сбросив давление.Резьба 10 гайки 2 выполнена в ее средней Извлекают воронку 15 и ниппель 18 с башчасти. Цилиндрические поверхности 11 и 12 мачной втулкой 21, пакером 17, кольцом 20крайних частей гайки 2 контактируют либо 35 и фиксатором 19.одна, либо другая с уплотнительными коль- Для испытания при сжимающей нагрузцами ке (фиг, 2) сборку устройства проводят анаВ винте 1 выполнено отверстие...

Номер патента: 1714406

Опубликовано: 23.02.1992

Авторы: Ерошин, Забегаев

МПК: G01M 7/00

Метки: динамической, замкнутой, исследования, круговой, оболочки, потери, устойчивости

...первому минимуму скорости изменения контактного давления, судят о выпучивании оболочки.При нагружении оболочки подвижной волной давления параметры первого нагружения: максимальные напряжения Овах на фронте волны давления, длительность г и. г фазы нарастания и фазы сжатия, подбирают таким образом, чтобы они были заведомо безопасными и не приводили к потере устойчивости оболочки. После первого нагружения оболочку подвергают ряду последовательных нагружений волной давления с монотонно возрастающей амплитудой, которые ведут до тех пор, пока нагрузка определенной интенсивности ( %пах, г 1, гне приведет к потере устойчивости оболочки, которая определяется по факту выпучивания оболочки, Параметры волны давления в грунте, при которой...

Номер патента: 1714407

Опубликовано: 23.02.1992

Авторы: Галянский, Курцевич, Сидоров

МПК: G01M 7/00

Метки: испытаний, комбинированном, нагружении, ресурсных, стенд, трубопроводов

...к опоре 3, а вторая пневмокамера через переходник 10 (выполненный, например в виде крестовины) стороной, обращенной к труббпроводу 6, С внешней втулкой 5 обе пневмокамеры соединены сторонами, обращенными друг к другу, Во внешней втулке 5 выполнены продольные пазы для свободного перемещения в них переходника 10, Объемы пневмокамер соединены через штуцеры 11 и штанги 12 с блоком 13 подачи и регулирования давления, Кроме указанных элементов стенд содержит систему 14 создания давления в трубопроводе 6, контрольно-измерительные приборы, включающие первичные преобразователи (вибродатчик 15, тензодатчик 17) и управляющий блок 18, а также термокамеру 19.Стенд работает следующим образом.В испытуемый трубопровод 6 от системы 14 подают...

Номер патента: 1714408

Опубликовано: 23.02.1992

Автор: Степанов

МПК: G01M 7/08

Метки: испытаний, ударных

...я сброса фиксатор 14 разрушается, и поршень 4 ос- газа, Затвор 3 ствола выполне в2 выполнен в виде, вобождается. При дальнейшем движенииха на по шень 4 поршня, причем мест гместо егоустановки и мас- поршня 9 давление воздуха на поршень са выбраны из условия о беспечения его вы- увеличивается и достигает максимальной хода из ствола в момент прохожденождения 30 величины в момент максимального сближедополнительным поршнем оконн м 9 окон 11 в стен- ния поршней 9 И 4. В этот момент времени ке ствола . амера2. К 6 высокого давления формируется пиковое значение ударного соединена с источником давлениа ления (не пока- (инерционного) ускорения, действующего зан) через отверстие 12 и с предпоршневой на изделие 5.полостью ствола - кан8 2 - каналом...

Номер патента: 1714409

Опубликовано: 23.02.1992

Автор: Нижегородов

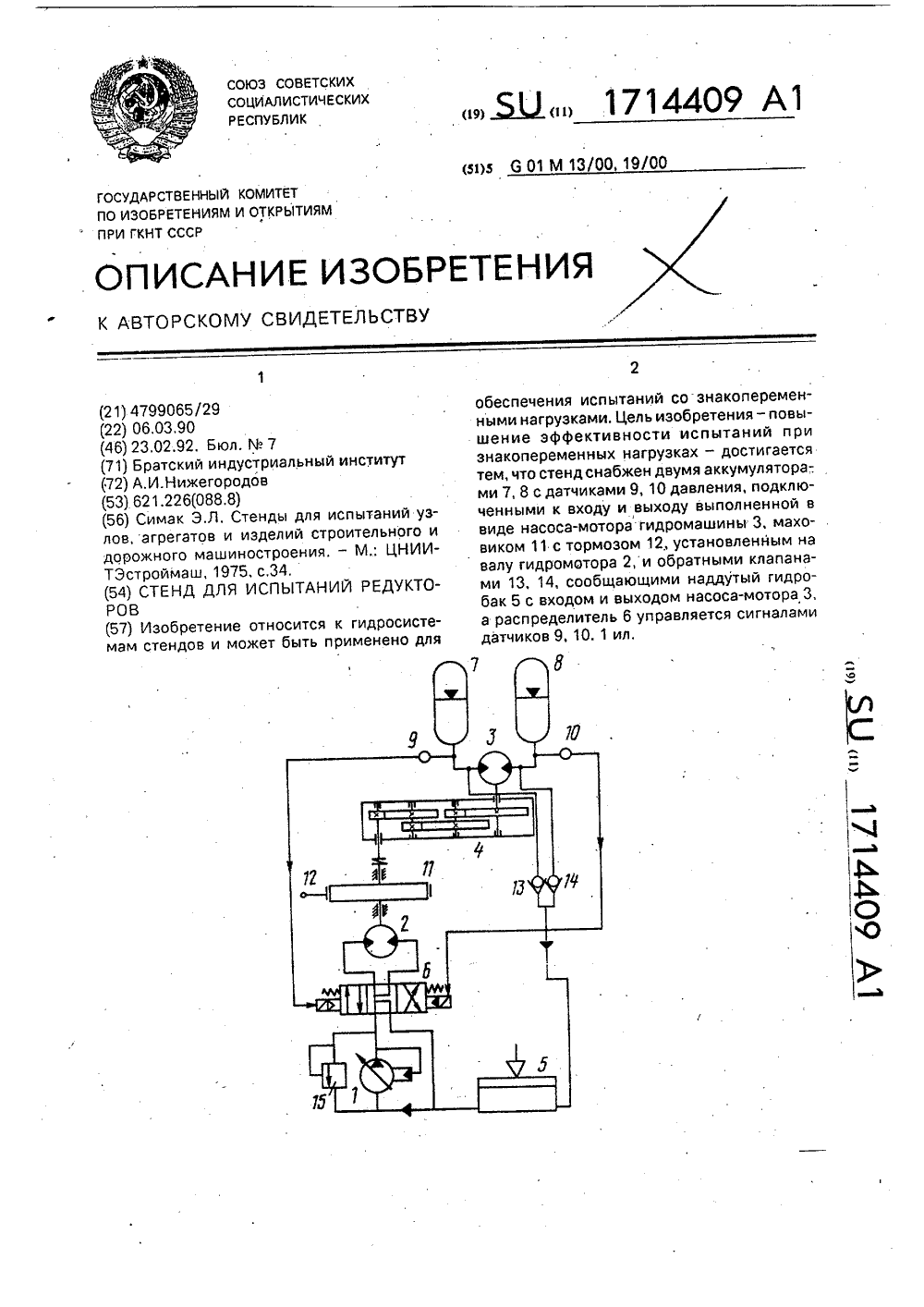

МПК: G01M 13/00, G01M 19/00

Метки: испытаний, редукторов, стенд

...к входу и выходу второй гидромашины 3, выполненной в виде насос-мотора, маховиком 11 с тормозом 12, установленным на валу гидро- мотора 2, и обратными клапанами 13 и 14, сообщающими выполненный с наддувом гидробак 5 с входом и выходом насос-мотора 3. Распределитель 6 управляется сигналами датчиков 9 и 10 давления,Стенд работает следующим образом.Запускается насос 1 и, вручную переключая распределитель 6 в одну из рабочих позиций, гидромотор 2, Через испытуемый редуктор 4 начинает вращаться вал насос- мотора 3, который, работая как насос, заряжает в зависимости от кинематической схемы редуктора 4, например, аккумулятор 8, получая жидкость из гидробака 5 через обратный клапан 13, обратный клапан 14 при этом закрыт давлением в аккумуляторе...
