Лодус

Номер патента: 1837207

Опубликовано: 30.08.1993

Автор: Лодус

МПК: G01N 3/34

Метки: горных, испытания, образцов, пород

...15, Механизм смещенияплатформы выполнен в виде лебедки 16 стягой 17, блока 18 и фиксатора 19 тяги наплатформе, Приспособление для удержания рычага выполнено в виде уровня 7 сконтактами, пускателя 20, привода 21 вращения, соединенного с айой 22, и винта23, связанного с пассивным захватом,Установка работает следующим абразом.Для испытаний при постоянном уровненагрузки устанавливают образец 3 в захваты 2, 4, груз 10 устанавливают на платформе8, а опору 6 перемещают приводом 14 вположение, в котором соотношение длиныплеч рычага 5 дает заданный уровень постоянной нагрузки на образце, Для пригружения образца переменными нагрузками сзатухающей амплитудой колебаний включают фиксатор 19 и соединяют тем самымплатформу 8 с тягой 17. В ращают...

Номер патента: 1837205

Опубликовано: 30.08.1993

Автор: Лодус

МПК: G01N 3/32

Метки: затухающими, колебаниями, нагружения, нагрузки, образца

...1, Активный захват 4 со динен связью, которая выполняется зависимости от вида испытаний, Например, при испытаниях на кручение элемент 18 может быть выполнен упругим и работать нэ скручивание, Позицией 19 обозначен блок управления фиксаторами,Установка работа браосредством лебедки 9 и тяги 10 чаг б иэ положения равновесиварительно включив фиксаторы 14 груза 7 на рычаге 6. Выключают замок 11 и освобождают рычаг. Под действием груза 7 рычаг совершает колебания и через связь 18 и захват 14 нагружает образец 3 затухающими колебаниями нагрузки. Для изменения параметров нагружения, например для снижения усилия нагружения и повышения частоты нагружений,перемещают груз вверх по рычагу 6. Достигается зто переключением фиксаторов 15, 14 или...

Номер патента: 1837202

Опубликовано: 30.08.1993

Автор: Лодус

МПК: G01N 3/20

Метки: изгибе, испытания, многоточечном, образца, прочность

...снабжена предназначенными цля взаимодействия с соответствующими: направляющими подвижно установленными на толкателях дополнительными фиксаторами 10 и ограничителяМми 11толкатром 13тор 10пружиУс 12 их перемещения по поверхности лей. Захват 2 связан с гидроцилинддля защемления образца 3, Фиксаподжимается к ограничителям 12 ой 14.ановка работает следующим обраОбразец 3 устанавливают в захват 2 и защемляют гидроцилиндром 13. Гидроци- СО линдрами 5 чеоез толкатели б при выклю- Ы ченных фиксаторах 8, 10 деформируют образец 3 до заданных деформаций. По до- Я стижении заданных деформаций образца ( включают фиксаторы 8. Фиксаторы 10 с помоцью пружин 14 поджимаютая к ограничителям 12. Для ступенчатой разгрузки участков образца включают...

Номер патента: 1837200

Опубликовано: 30.08.1993

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, физико-механических

...инструмент в направлении образца. При повороте платформы изменяют форму сечения реза, Установку используют при испытании образцов разных материалос и иэделий. 1 ил. размещенной на основании так, что ее ось поворота перпендикулярна оси вращения основной платформы 2. Захваты 5, 6 расположены на дополнительной платформе 9,Режущий инс 1 румент 4 выполнен, например, в виде бара с пилой и приводом 11 вращения. Перемещение режущего инструмента производится с помощью гидроцилиндра 12 и каретки 13, на которой установлен режущий инстоумент с приводом 11 вращения. Механизм для осевого перемещения захватов выполнен в виде гидроцилиндров; которые работают от ис- точника 14 давления.Установка работает следующим образом.Включают источник 14 и...

Номер патента: 1832185

Опубликовано: 07.08.1993

Автор: Лодус

МПК: G01N 3/32

Метки: демпфирующих, деформирования, испытаниях, образца, свойств

...прорезью, в которой размещена зубчатая рейка 8, фиксаторами 12, 13 поворота втулки соответственно относительно основания 1 и зубчатого колеса 7 и двумя соосными дополнительными упругими элементами 14 и 15, установленными по разные стороны от пассивного захвата 3 перпендикулярно его оси и связанными с ним.Фиксаторы 12 и 13 выполнены электромагнитными и состоят иэ якоря с катушками. Упругие элементы выполнены в виде пружин 9, 14, 15, поджатие которых регулируется винтами 16. Пружины 14 и 15 связаны с захватом 3 посредством гибких тяг 17, проходящих через направляющие ролики 18,Установка работает следующим образом,Для испытаний при нагружении образца 4 затухающими колебаниями осевой нагрузки включают фиксатор 12 и фиксируют втулку 11 от...

Номер патента: 1827578

Опубликовано: 15.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...а соответствующий кривошипно-шатунный механизм 13 соеди-нен с дополнительным колесом 14.ЬЭМеханизмы работают от приводов 17, 4 18, ,СЛУстановка работает следующим обра"зом. ЖВключают фиксатор 16 и соединяют ко-леса 10, 14 между собой. Включают приводы Ф 17, 18 механизмов 12, 13, Механизм 12 через толкатель 7 и ролики 8, 9 создает воз.вратно-вращательные движения рейки 2, в результате чего груз 6 создает на образце 4 изгибающие нагрузки. Механизм 13 создает возвратно-вращательные движения колеса 10 и возвратно-поступательные движения рейки 2, в результате чего груз 6 создает на образце знакопеременные осевые нагруз1827578 Составитель Е, ЛодусТехред М.Моргентал Корректор Н. Ре Реда кт Тираж Подписноеосударственного комитета по изобретениям...

Номер патента: 1827575

Опубликовано: 15.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: демпфирующих, деформирования, образцов, определении, свойств

...размещены между поршнями 15, 16 и перегородкой 17.Калиброванные отверстимогут иметь перепускные клапаны одностороннего действия, что при разном сечении калиброванных отверстий даст разное соотношение нагрузок на образцах. Установка может быть укомплектована источником 20 давления для регулирования уровня нагрузки на образцах в ходе испытаний.Установка работает следующим обра 1827575действием груза 3 маятник 2 совершает колебания, что преобразуется колесом 4 и рейкой 5 в возвратно-поступательные перемещения гидроцилиндра 14, При перемещениях цилиндра происходит поочередное деформирование пружин 12 и 13, а также перетекание рабочей жидкости иэ одной полости гидроцилиндра в другую через калиброванные отверстия 18, При этом, чем выше...

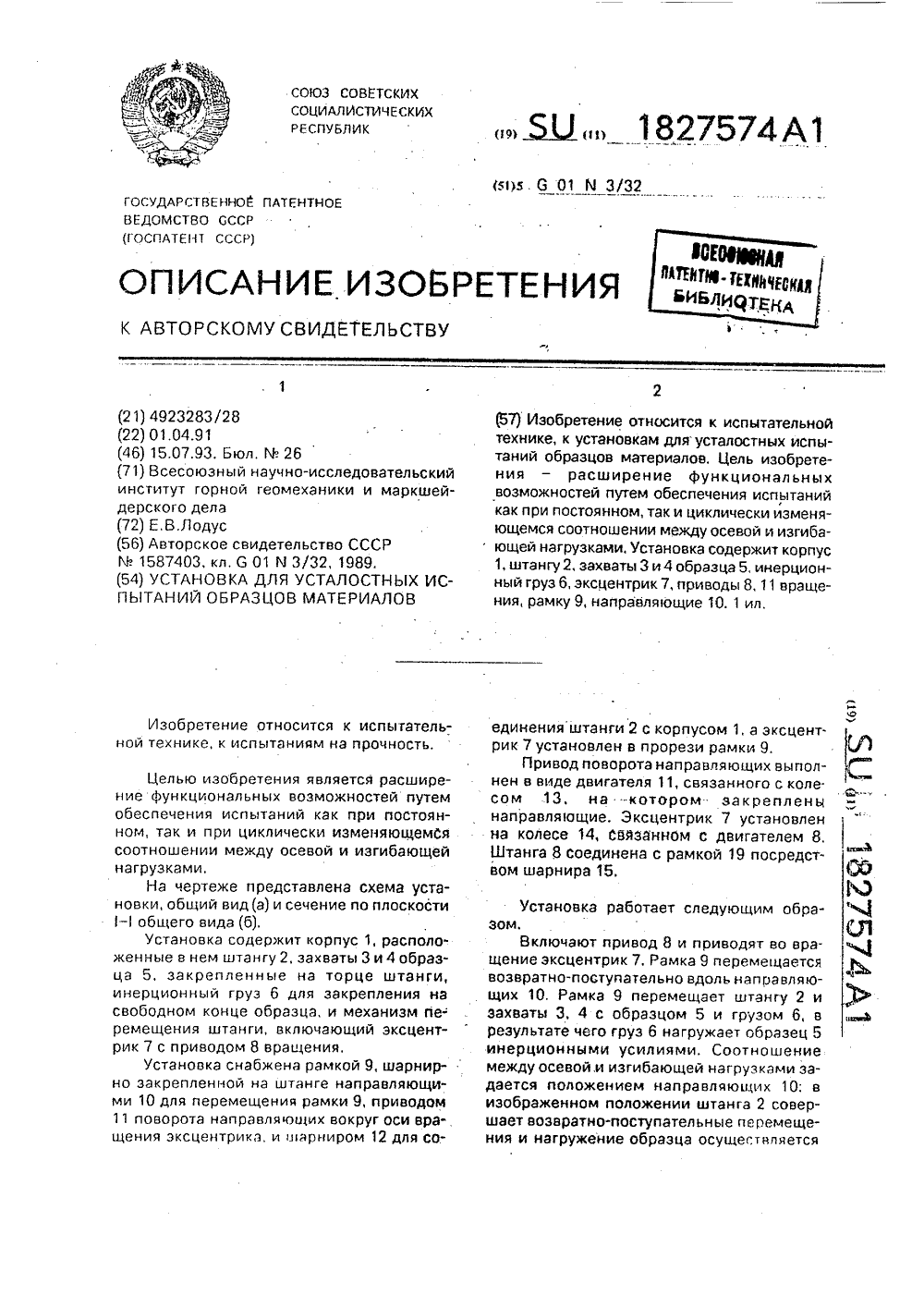

Номер патента: 1827574

Опубликовано: 15.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, образцов, усталостных

...выполнен в виде двигателя 11, связанного с коле. сом 13. на котором закреплены направляющие, Зксцентрик 7 установлен на колесе 14, связанном с двигателем 8, Штанга 8 соединена с рамкой 19 посредством шарнира 15.Установка работает следующим образом,Включают привод 8 и приводят во вращение зксцентрик 7. Рамка 9 перемещается возвратно-поступательно вдоль нап ра вляющих 10. Рамка 9 перемещает штангу 2 и захваты 3, 4 с образцом 5 и грузом б, в результате чего груз б нагружает образец 5 инерционными усилиями. Соотношение между осевой.и изгибающей нагрузками задается положением направляющих 10: в изображенном положении штанга 2 совершает возвратно-поступательные перемещения и нагружение образца осуществляется1827574 Составитель Е....

Номер патента: 1827571

Опубликовано: 15.07.1993

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образца

...используют штоЖ, 1827571 А 1 2(57) Изобретение относится к испытательной технике, к установкам для испытания образцов, Целью изобретения является расширение функциональных возможностей путем, обеспечения испытаний как на срез, так и на трение по плоскости среза после смещения частей образцов в осевом направлении. Установка содержит корпус 1, кольца 2, 3, для среза образца 4, механизм 5 смещения колец по плоскости контакта. меканизмы б, 7 осевого смещения колец. 1 ки 10, Установка снабжена насосной станцией 11 и каретками 12 для перемещения гидроцилиндров 8,Установка работает следующим обраВключают насосную станцию 11 и через штоки 10 производят осевое нагружение образца 4. Подают давление в цилиндры 5 и СО посредством штоков 9 взаимно...

Номер патента: 1827570

Опубликовано: 15.07.1993

Автор: Лодус

МПК: G01N 3/20

Метки: исследования, свойств, физико-механических

...23, 24 соединены с ползунами17, 18 шарнирно. а резьбы 6, 8 и 7. 9 научастках одного винта выполнены разнонаправленными.Вдоль пути движения образца 25 побиссектрисе угла между винтами установлена штанга 27 с приборами 28 и источником29 термической нагрузки. Вращение винтовпроизводится приводом 30. Фиксаторы выполнены электромагнитными,Установка работает следующим обра зом.Включают привод 30 и приводят во вращение винты 4, 5. Включают фиксаторы.15,на гайках 10, 11 или 12, 13 и включают фиксаторы 26, соединяющие соответствующиевтулки 14 с ползунами 17, 18, Заторможенные от вращения гайки через тяги 19, 20 или21, 22. перемещают ползуны 17, 18 в одном.направлении вдоль гладких участков 4, 5винтов, в результате чего образец 25...

Номер патента: 1826038

Опубликовано: 07.07.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность

...8,пары и на зубчатом колесе 9, алек- ния в новых режимах - при переходе оттромагнитные фиксаторй 12;:установлен- . постоянной к циклической нагрузкам приные на концах рычагов., й грузы 13, 20 сохранении возможностинезависимого.иэраэмещенные на основании с возможно- менения знака и уровня. компонент комби- .стью взаимодействия: с соответствующими . нированных нагрузок,фиксаторами 12. Установка снабжена приводами 14, 15 вращения рычагов в плоско- " . Ф о р м у л а и з о б р е.т е и и ястях их поперечных сечений и шаровыми 25шарнирами 16 для соединения рйчагав с Установка для испытания образцов мафиксаторами. Рычаги 10, 11 выполнены с териалов на прочность, содержащая оснопеременной иэгибной жесткостью, а фикса- вание, два соосных...

Номер патента: 1826037

Опубликовано: 07.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...с основанием 1, Элементы креплениявыполнены в виде. электромагнитных фиксаторов, шарнирно соединенных со штангой ипредназначенных для взаимодействия с колесом, Штанга 2 установлена в шарнире 12 сьозможностью осевого смещения,Штанга связана с электромагнитами 11посредством шарниров 13,Установка работает следующим образом,Включают привод 8 и приводят во вращение колесо 7. Включают один из фиксаторов 11 и соединяют штангу 2 с колесом 7эксцентрично, Штанга 2 совершает возвратно-поступательные перемещения и возвратно-ар ащател ьн ые движен ия вместе сзахватами 3, 4, образцом 5 и грузом 6; отчегогруз 6 нагрудает образец 5 циклическиминагрузками, Для изменения уровня нагрузок на образце производят переключениефиксаторов 11 так, что штанга...

Номер патента: 1826035

Опубликовано: 07.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: нагружения, образца

...из двух соосных частей, каждая из которых установлена на соответствующей стенке корпуса, части каждого толкателя связаны между собой с возможностью фиксированного перемещения посредством Изобретение относитсяк испытательной технике, к испытаниям на прочность.Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний при размещении точек Бприложения нагрузки как в одной, так и вразных плоскостях,На чертеже представлена схема предлагаемой установки.Устройство для нагружения образца содержитоснование 1; размещенный на немкоопус 2 с двумя параллельными стенками3, 4,.размещенный в корпусе механизм .нагружения, включающий толкатель 5:, силовую пружину 6, одним концом соединенную 1 Бс толкателем 5, захват 7 образца...

Номер патента: 1826033

Опубликовано: 07.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...при иэме, Установка для испытания образцов мз: нений направления распространения волн .териалов на усталость содержит основание деформации,1, установленный на нем зксцентриковый Установка позволяет проводить испыта привод 2, направляющую 3, разМещенные . нияв новых режимах - при.изменении нана ней инерционный груз 4 и пару захватов . правления распространения волн5, 6 образца 7, первый из которых 5 связан 15 Деформации по длине образца или изделия,с инерционным грузом 4; а второй- с со ступенчатым изменением частоты илиприводом 2;уровня нагрузки,Установка снабжена вторым зксцентриковым приводом 8, вторым инерционным, ф.о р м у л а и з о б р е т е н и ягрузом 9, связанным с вторым захватом 6, и 20 Установка для испытания образцов...

Номер патента: 1826032

Опубликовано: 07.07.1993

Автор: Лодус

МПК: G01N 3/32

Метки: деформирования, образцов, циклического

...9, и нагружатель 10, 11, взаимодей. ствующий с кулачком 5,Установка снабжена блоком. управления нагружателя, включающим реохорд 12,13, неподвижный элемент которого установлен на станине; а подвижный элемент уста новлен на рычаге 3, фиксатором 14 поворотакулачка 5 на валу 2, Нагружатель 10, 11 выполнен электромагнитным в. виде катушки. 11 с якорем 10, а якорц 40 соединей с одними.з захватов 6.Фиксатор 14 поворота кулачка выпол. нен в виде подпружиненного якоря, катушки 15, закрепленной на валу, при этом вкулачке 4 выполнено отверстие для якоря(14), а сам кулачок,установлен нд подшипнике 16 и соединен пружиной 17 с основаниемдля предотвращения его поворотов в выклю"ченном.полокении при поворотах вала. На. гружатель .имеет блок 18...

Номер патента: 1820295

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность, стенд

...другими - с промежуточным захватом, иэлектромагнитами 18, установленными насоответствующих дополнительных барабанах с возможностью взаимодействия с лентой 4,Электромагниты установлены на осях19 дополнительных барабанов, Для испытаний при многоточечном изгибе используют 40дополнительные промежуточные захваты20 с аналогичными механизмами нагружения.Установка работает следующим образом. 45Включают привод 5 и приводят во вращение барабаны 2, 3 с лентой 4. Для нагружения образца 12 осевыми ударныминагрузками включают фиксатор 8 или 9, соединяют груз 7 с лентой 4, перемещают его 50до упора на штанге, наносят удар по штанге и через захват 11 нагружают образец 12 сжимающей или растягивающей нагрузкой, в зависимости от направления...

Номер патента: 1820294

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, кольцевых, образцов, усталость

...плоскости диска. Иагружающий элемент выполнен в виде второго диска 6, который установлен на платформе 7 в плоскости, перпендикулярной плоскости первого диска, а его плоская поверхность является рабочей.Поджатие диска 6 к поверхности образца осуществляется винтами 9.Установка работает следующим образом.Винтами 9 поджимают диск 6 к поверхности образца 4. Включают привод 2 и приводят во вращение диск 3 с кольцевым образцом 4. Для испытаний при одинаковых скоростях скольжения диска 6 по всем участкам поверхности образца привод 5 блокируют, диск 6 при этом не вращается. Для испытаний при разных скоростях скольжения на разных участках поверхности образца. включают привод 5 и приводят диск 6 во вращение Участки поверхности образца, 5...

Номер патента: 1820293

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/34

Метки: демпфирующих, деформирования, изучении, образцов, свойств

...с грузом б.Направляющая выполнен" в виде тора 7, Установка снабжена дополнительной осью 9, жестко закрепленной на торце штанги и связывающей штангу с направляющей 7, приводом 10 и 11 поворота тора вокруг дополнительной оси 9, Дополнительная ось 9 расположена перпендикулярно штанге 5 в плоскости ее качания.Привод для поворота тора выполнен в виде ротора 10 и статора 11, Связь штанги с захватами осуществляется через колесо 12, рейку 13, пружину 14, При необходимости испытания проводят с дополнительным образцом 15.Установка работает следующим образом.Смещают штангу 5 из положения равновесия. Под действием груза 6 штанга 5 совершает колебания и через колесо 12, рейки 13, пружины 14 и захваты 2 нагружает образцы 4 и 15 затухающими...

Номер патента: 1820292

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, усталостных

...захват 6 образца 7, закрепленный на торце рейки 5, соосный ему активный захват 8 и инерционный груз 9, жестко соединенный с активным захватом 8,Установка снабжена вторым зубчатым колесом 10, связанным с вторым кривошипно-шатунным механизмом 3, второй рейкой 11, сцепленной с вторым колесом и установленной соосно первой рейке, и упругим элементом 12, соединяющим вторую рейку 11 с активным захватом 8.Кривошипно-шатуйные механизмы работают от приводов 13 и 14.Установка работает следующим образом.Включают приводы 13 и 14 и приводят в действие механизмы 2 и 3, которые создают возвратно-вращательные движения колес 4 и 10 и возвратно-поступательные движения реек 5 и 11. При этом для нагружения образца 7 только инерционными нагрузками от...

Номер патента: 1820288

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/32

Метки: демпфирующих, деформирования, испытаниях, образцов, свойств

...4, установленное на оси 5 маятника, зубчатую рейку 6, связанную с колесом, пару активных захватов 7 образцов 8, 9, взаимодействующих с рейкой 6, пару пассивных захватов 10, закрепленных на основании, формирователи нагрузки в виде силовых пружин 11, связанных с активными захватами, и направляющую 12 для перемещения груза.Установка снабжена приводом 13 вращения направляющей 12 вокруг оси штанги 2. Кинематическая связь оси 5 с захватами осуществляется через рейки 6. Привод вращения выполнен в виде ротора 13 и статора 14, В направляющей 12 установлены две катушки 15 и 16 для взаимодействия с грузом 3, Установка снабжена приспособлением 17 в виде лебедки с тягой 18 и замком 19 для смещения рычага из положения равновесия.Установка работает...

Номер патента: 1820283

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/30

Метки: воздействие, испытания, нагрузки, образцов, стенд, ступенчатое, ударной

...и установленной параллельно направляющей 2, дополнительными активными захватами 14,предназначенными для размещения вдольобразца, и дополнительными тягами 15, одни концы которых соединены с соответствующими активными захватами, а другиезакреплены эксцентрично на соответствующих зубчатых колесах.Штанга 5 поджимается к маховику 8 роликом 16 и электромагнитным приводом 17перемещения ролика. При необходимости.на тягах устанавливают упругие элементы18. Для изгиба в разных направлениях используют дополнительные рейки 19 с колесами 20 и соответствующими элементамидля изгиба. Образец обозначен позицией21.Стенд работает следующим образом,Включают привод 9 и разгоняют маховик 8. Включают приспособление 17 и посредством, ролика 16 поджимают...

Номер патента: 1816999

Опубликовано: 23.05.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, стенд, ударных

...обеспечения испытанийточкам на поверхности образца, ержит основание 1, соосные заобразца 4, направляющую трубу ми 7 9, ударника 5, 10, 1 ил,по длине образца направляющие установлены с возможностью смещения вдоль оси захватов, что обеспечивается держателями 13. Этими держателями регулируется рас. стояние от ударников до поверхности образца 4. Для сбора ударников применяют емкость 14. Для испытаний при нанесении ударов по одной точке на образце используют захват 15.Стенд работает следующим образом.Выключают последовательно фиксаторы 11 и производят сброс ударников 5, 10, Каждый из ударников поочередно проходит колена 7, 8, 9 и при выходе иэ торца очередного колена наносит удар по поверхности образца 4, а затем попадает в следующее...

Номер патента: 1816998

Опубликовано: 23.05.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, центробежная

...для выведения маятника из положения равновесия выполнено в виде привода для"поворота барабана 14, на котором закреплен маятник 7 с грузом 15,Установка работает следующим обраВключают привод 3 и приводят во вращение платформу 2 со скоростью. при которой на образце 6 создается заданная центробежная нагрузка. Для испытаний при асимметричных циклах нэгружения включают привод 8, отклоняют маятник 7 из положения равновесия и предоставляют ему колебаться под действием груза 15, При этом происходят повороты барабана 14, перемещения тяг 13, деформирование пружин 12 и повороты поперечины 11 с нагружени,Гунько Заказ 1718 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж. Раушская наб...

Номер патента: 1816994

Опубликовано: 23.05.1993

Автор: Лодус

МПК: G01N 3/22, G01N 3/30

Метки: испытаний, образцов, центробежная

...два груза 7, 8 с захватами 9 для образца 10, ролики 11, 12 для связи ближе расположенного к оси вращения груза 7 с прямолинейным пазом, а другого груза 8 - с винтовым пазом, фиксатор 13 для удержания грузов с образцом в исходном положении и ограничитель 14 продольного перемещения грузов,Цилиндр выполнен составным по длине из двух частей, связанных с возможностью относительного поворота удаленной от оси вращения части 15 вокруг продольной оси, и снабжен устройством 16 для фиксации этой части от поворота. Винтовой паз б выполнен в поворотной части, а прямолинейный 5 в другой части 4 цилиндра, Фиксатор 13 и фиксатор 16 выполнены электромагнитными. Для. регистрации взаимного угла поворота цилиндров используется типовой датчик 17 угла...

Номер патента: 1810792

Опубликовано: 23.04.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, кручении, усталость

...с колесом, механизм 4перемещения рейки, фиксатор 5 рейки относительно механизма 4 ее перемещения,фиксатор 6 рейки относительно корпуса, измеритель 7 осевого перемещения рейки ипассивный 8 и активный 9 захваты образца.10, активный 9 иэ которых установлен наколесе 2.Установка снабжена дополнительнымипассивными захватами 11; предназначенными для размещения вдоль образца 10, ификсаторами 12 поворота соответствующихпассивных захватов 8, 11 относительно корпуса 1,Фиксаторы выполнены электромагнитными и состоят из магнитов 12 и двух планок13, 14, подвижно установленных на многогранной направляющей 15, Магнит 12 установлен на одной из планок с возможностьювзаимодействия с другой планкой, Пассивные захваты выполнены в виде дисков...

Номер патента: 1810791

Опубликовано: 23.04.1993

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов, стенд

...перемещаемого образца 10 включают один из фиксаторов 11 или 12 и соединяют соответствующей захват 8 или 9 с платформой 2, Включают привод 4 и приводят во вращение платформу против часовой стрелки (при включенном фиксаторе 11) или по часовой стрелке при включенном фиксаторе 12. Соответствующий захват 9 или 8 соударяется поочередно с грузами 7и производит нагружение образца ступенчатой нагрузкой, Для повторного нагружения с приложением нагрузки к другому торцу образца выключают фиксаторы 11 и 12, включают фиксаторы 13, включают привод 4 и путем поворота платформы и поочередного выключения фиксаторов 13 размещают грузы 7 на нижней платформе 3 и на заданных расстояниях друг от друга в . соответствии с интервалами времени между ступенями...

Номер патента: 1807327

Опубликовано: 07.04.1993

Автор: Лодус

МПК: G01N 3/34

Метки: исследований, образцов, физико-механических

...колеса 7,8 установлены с разных сторон от осирейки 6.Средство для выведения рычэга из полокения равновесия выполнено в виде ле- .бедки 14 с тягой 15 и электромагнитнымзамком 16. Фиксаторы 11, 12 выполненыэлектромагнитными и снабжены блоком 17управления,Установка работает следующим образом.Посредством лебедки 14 смещают груз13 из положения равновесия и выключаютзамок 16, Груз 13 совершает колебания наштангах 9, 10, Для нагружения циклически 1 и нагрузками с затухающей амплитудой и .:1 ри постоянном среднем уровне нагрузкивключают один из фиксаторов 11 или 12.Колесо 7 или 8 начинает повороты вместе соштангами и перемещает рейку 6 возвратнопоступательно, что создает цйклическиенагрузки на образце 4 через упругий элемент 5. Для изменения...

Номер патента: 1805322

Опубликовано: 30.03.1993

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...оси вращения платформы, 5Площадка 14 перемещается вместе с шарниром 9 вдоль оси вращения платформы 2 спомощью винтов 17, гаек 18 и привода 19вращения гаек 18. При необходимости используют нагружатель 20 для осевого нагру- "0кения образца 7, Нагружатель 20 можетбыть выполнен гидравлическим, электромагнитным, винтовым и т.п.Установка работает следующим образом,15Включают привод 3 и приводят во вращение платформу 2. Для испытаний при постоянномнаправлении действияцентробежной силы относительно осей сечения образца 7 включают фиксатор 10, отчего палец 13 входит в канавку 12 наэлементе 8, и выключают фиксатор 11. Приэтом направляющая 4 не имеет поворотаотносительно платформы 2 и вращаетсявместе с ней, образец 7 также не имеет...

Номер патента: 1803807

Опубликовано: 23.03.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...другой предназначен для взаимодействия с наружной поверхностью образца, приспособление 5 для взаимного перемещения дисков 2, 3, и привод 6 вращения, связанный с дисками,Установка снабжена двумя роликами 7, 8, предназначенными для взаимодействия с торцевыми поверхностями образца и расположенными симметрично относительно плоскости вращения дисков, и приспособлением 9 для взаимного перемещения роликов.Ролики 7, 8 выполнены коническими для обеспечения взаимодействия с поверхностью образца без проскальзывания на от-. дельных участках. Приспособление для взаимного перемещения дисков выполнено в виде винта 5 с пружиной 10, Приспособление для взаимного перемещения роликов выполнено в виде гайки 9, винта 11.и пружины 12, На диске 3 может быть...

Номер патента: 1803806

Опубликовано: 23.03.1993

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...поверхности..На чертеже представлена схема установки;Установка для испытания образцов материалов на усталость содержит основание 1, установленные на нем пару дисков 2, 3, расположенных в одной плоскости, один из которых 2 предназначен для взаимодействия с наружной, а другой 3 - с внутренней поверхностью кольцевого образца 4, привод 5 вращения дисков и приспособление 6 для взаимного смещения дисков.Установка снабжена дополнительными дисками 7, предназначеннь 1 ми для взаимодействия с внутренней поверхностью образца 4 и расположенными по окружности, и механизмом 8 для радиального перемещения дополнительных дисков 7,Установка снабжена приводом 9 вращения механизма для радиального перемеще-. ния дисков в плоскости их расположения.Механизм...
