Каназеев

Номер патента: 1219974

Опубликовано: 23.03.1986

Авторы: Каназеев, Марченко, Савичев, Солдатенко

МПК: G01R 21/00

Метки: импульсной, мощности

...блока 6. Исследуемый им-.пульс поступает также на вход датчика 2. С его выхода информация осреднем токе, поступает на вход детектора 9 с квадратичной характерис 19974 2тикой, затем с его выхода - на входусилителя 10. Усиленный сигнал поступает на вход аналого-цифрового .преобразователя 12,. где преобразуется в цифровой вид. В делительномблоке 6 осуществляется деление цифровых сигналов: поступившего на еговход от квадратора 3 на поступившийот аналого-цифрового преобразовате ля 12. Величина этого отношения,имеющая смысл мощности эквивалентного прямоугольного импульсаотображается на индикаторе 5. Делительный блок 7 определяет величину от ношения значения сигнала, поступившего от аналого-цифрового преобразователя 12 на значение...

Номер патента: 1118925

Опубликовано: 15.10.1984

Авторы: Баев, Каназеев, Савичев, Солдатенко

МПК: G01R 19/02

Метки: значения, среднеквадратического, шума

...через блок 1 центрирования. Управляющий вход триггераУказанное устройство характеризуется узким диапазоном рабочих частот, ограниченным неудовлетворитель ными. частотными свойствами переключателей, и значительным временем измерения, вызванным необходимостью 25 2выполнения многочисленных операций и инерционностью составных элементов.Целью изобретения является расширение диапазона рабочих частот и повышение быстродействия измерительного устройства.Поставленная цель достигается тем, что устройство для измерения среднеквадратического значения напряжения шума, содержащее средне- квадратический детектор с триггером- формирователем и последовательно включенными преобразователем частоты в напряжение и интегратором, индикатор, вход...

Номер патента: 1109864

Опубликовано: 23.08.1984

Авторы: Каназеев, Мартынов, Савичев, Солдатенко

МПК: H03B 29/00

Метки: генератор, сигналов, случайных

...иэ первого 2, Генератор по и,1, о т л и ч а ю щ и й с я тем, что весовой сумматор выполнен в виде первого и второго входных потенциометров, отводы которых объединены и являются выходом весового сумматора, параллельно которому включен резистор, при этом законы изменения коэффициентов деления первого и второго входных потенциометров взаимно противоположны. там первого переключателя, переключающий контакт которого подключен квходу первого усилителя, а также нелинейный преобразователь, введены5 второй генератор шума с равномернымзаконом распределения и второй генератор шума с нормальным законом распределения, выходы которых подключены соответственно к размыкающему и1 О замыкающему контактам введенного, второго переключателя,...

Номер патента: 983597

Опубликовано: 23.12.1982

Авторы: Величко, Винников, Каназеев, Михайлов

МПК: G01R 31/316

Метки: аналоговой, аппаратуре, места, повреждения, радиоэлектронной

...ЗО маиде со второго выхода блока 12 контроля и формирования признаков аварий вырабатывает эталонный сигнал, несущий информацию о параметре сигнала, например об амплитуде, ко торый соответствует исправному состоянию объекта 2 контроля. Этот эталонный сигнал поступает на второй вход первого сумматора 3 и на вход второго квадратора 6. Суммарный 40 сигнал с выхода первого сумматора 3 через третий квадратор 5 поступает на вход третьего интегратора 8, с выхода которого подается на второй вход блока 11 сравнения. Параллель но сигнал с выхода объекта 2 контроля и блока 1 выделения эталонных признаков через первый и второй квадраторы 7 и б, первый и второй интеграторы 10 и 9 поступает на первый .и второй входы второго сумматора 4, с выхода...

Номер патента: 930170

Опубликовано: 23.05.1982

Авторы: Брыжинский, Величко, Винников, Каназеев

МПК: G01R 31/316

Метки: аналоговой, аппаратуре, места, повреждения, радиоэлектронной, рэа

...имеющих не.- линейные передаточные характеристики. Отклик этой системы хот входного воздействия х выражается сложнойю функциональной зависимостью= (" ". И,Ц(Хо, .,)"-Г(Хо 2 о)Анализ отклика значительно упростится если рассматривать не эту сложную функцию Г(х ),. а его производную по х.г (х ) % я " Ю % Ь )И) Из практики известно, что наибольшей интенсивностью отказов обладают те элементы, которые определяют нелифнейный характер передаточной характеристики каскада, т.е. активные элементы (и/и приборы, электровакуумные при"боры и Т.д.). При выходе их из строя(по причине пробоя полупроводниковогоприбора, перегорание нити накала,обрыва электрода, нарушение контактаи т.д.) начинают существенную рольиграть паразитные реактивные связи...

Номер патента: 926605

Опубликовано: 07.05.1982

Авторы: Брыжинский, Величко, Винников, Каназеев

МПК: G01R 29/04

Метки: процессов, случайных, характеристик

...напряжения,выход которого соединен со входом 2вольтметра и с входом третьего переключателя, а выход интегратора через ключ и блок памяти подключен к одному из входов схемы сравнения, другой вход которой соединен с выходом второго переключателя, а выход - с управляющим входом вольтметра 2.Известное устройство не позволяет определить отличия закона изменения случайной величины от нормального распределения с достаточной точностью. Цель изобретения - повцшение точности определения отличий закона изменений случайной величины от нормального распределения.Поставленная цель достигается тем, что в устройство для измерения характеристик случайных процессов, содержащее нормирующий усилитель, вход которого соединен с входной шиной, детектор,...

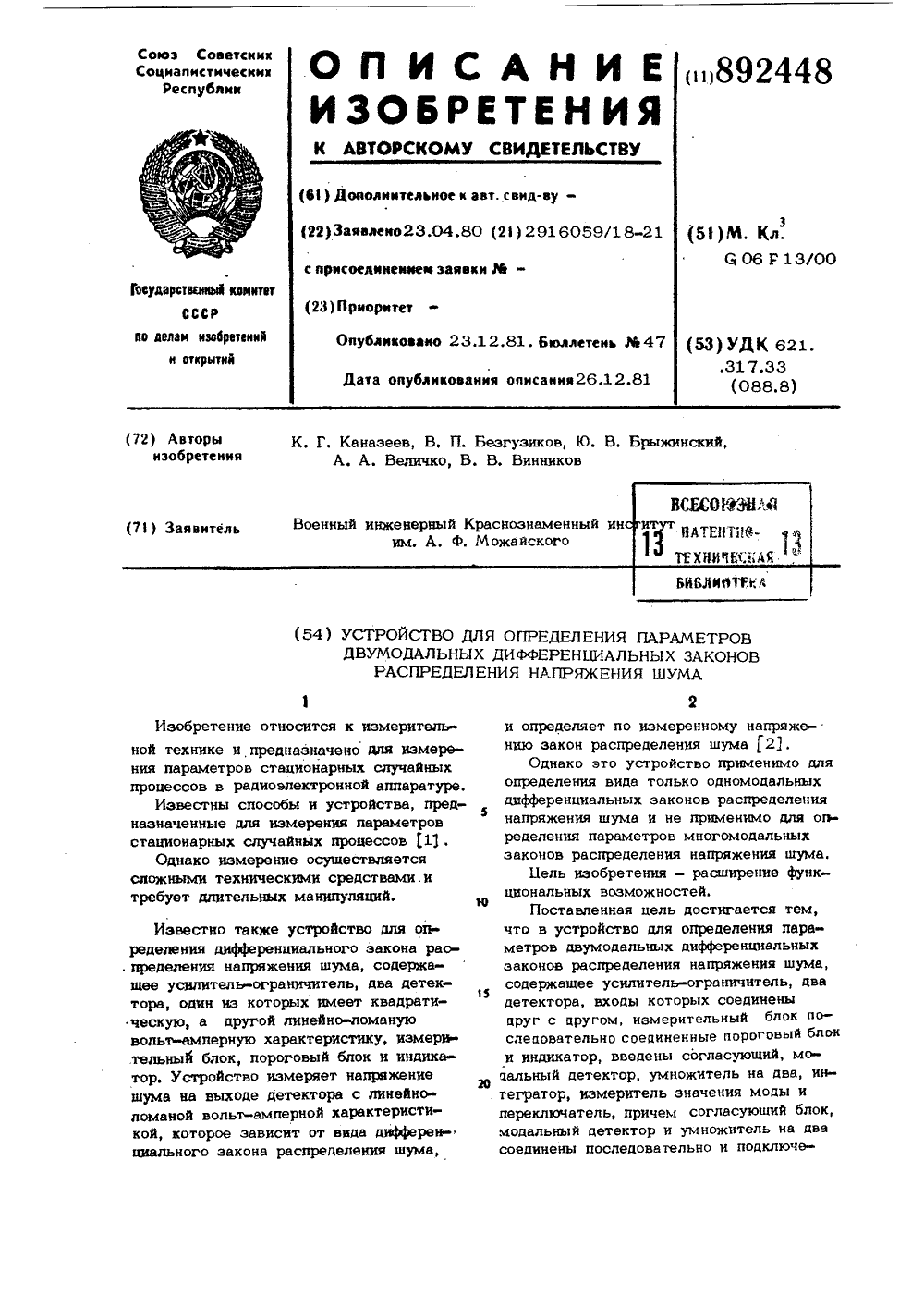

Номер патента: 892448

Опубликовано: 23.12.1981

Авторы: Безгузиков, Брыжинский, Величко, Винников, Каназеев

МПК: G06G 7/52

Метки: двумодальных, дифференциальных, законов, параметров, распределения, шума

...выход второго детектора соединен с пороговым блоком.Иа чертеже представлена функциональная схема устройства для определения параметров двумодальных дифференциальных законов распределения шума.Устройство содержит согласукяций блок 1, модальный детектор 2, интегратор 3, измеритель 4 значения моды, умножитель 20 5 на два,усилитель-ограничитель 6, де:ектор 7, имеющий квадратическую вольтамперную характеристику, детектор 8, имеющий линейно-ломаную вольт-амперную характеристику, измерительный блок 9, 25 пороговый блок 10 с рядом градаций, ин дикатор 11, переключатель 12.Устройство работает следующим образ омэИсходный сигнал поступает на согла сующий блок 1, где нормируется и поступает далее на вход модального детектора 2, на...

Номер патента: 822083

Опубликовано: 15.04.1981

Авторы: Безгузиков, Брыжинский, Величко, Каназеев

МПК: G01R 29/02

Метки: дифферен-циального, закона, напря-жения, распределения, шума

...выход которого связан с управляющим входом усилителя-ограничителя, а выход второго детектора лерез пороговый блок подключен ко входу индикатора.На чертеже представлена функциональная схема предложенного устройст 5 ва.Устройство содержит усилитель-ограничитель 1, детектор 2, имеющий квадратическую вольт-амперную характеристику, измерительный блок 3, детектор 4, имеющий линейно-ломанную вольт-амперную характеристику, пороговый блок 5 с рядом градаций, индикатор б.Известно, что показания приборов с квадратическим и линейно-ломанным детектированием пропорциональны углу поворота стрелки прибора, который, в свою очередь, при линейно-ломанном детектировании пропорционален среднему значению тока. Среднее эна чение тока стационарного...

Номер патента: 528518

Опубликовано: 15.09.1976

Авторы: Безгузиков, Данилов, Каназеев, Кострыкин

МПК: G01R 31/28

Метки: каскада, многокаскадных, неисправного, номера, усилителях

...2, С выхода объекта 2напряжение через схему 3 поступает на детекдог лон авно- поль- менего пз авноях не про- димодных ддер- алгооэф- кажтор 4.С амплитпм огибают 0 подается и Известен способ определения неиспр сти электрических схем посредством ис зования выходного сигнала, характер из ния которого определяет состояние одно электронов схемы 1,Недостатком этого способа являетс сложность.Наиболее близким по технической су сти является способ определения номер исправного каскада в многокаскадных лителях, основанный на исследовании метров выходного сигнала /21.Данный способ обнаружения неиспр сти каскада в многокаскадных усилител позволяет упростить и автоматизировать цесс поиска неисправности из-за необхо сти предварительного снятия...

Номер патента: 141517

Опубликовано: 01.01.1961

Авторы: Каназеев, Лисицкий

МПК: H01P 9/04

Метки: задержки, радиоимпульсов, свч

...ответвцтель 2 на детектор д схемы 4 задержки видеоимпульсов. Последовательно с объемным резонатором включен ферритовый коммутатор 5, управляемый видеоимпульсами, поступающими с выхода схемы задержки и полученными в результате детектирования входных радцоимпульсов. В результате на выходе фсрритового коммутатора получаются радцоимпульсы тоц же частоты, что и входные, но задержанные относительно входных на величину задержки управляющих видеоимпульсов.Схема задержки может быть выполнена в виде искусственной длинной линии или в виде ламповой схемы и снабжена блоком б регулировки длительности импульса, т. е. имеет регулируемое время задержки. Амплитуда радиоимпульсов может изменяться посредством аттснюатора 7.Предложение может нанти...

Номер патента: 94067

Опубликовано: 01.01.1952

Авторы: Каназеев, Кривоногов

МПК: G01R 19/14

Метки: заряда, знака, электрического

...1 гесьма малон, и,Еп 1:,Огдя вообпе )п.возмокно приб,шзиться к исследуемому телу.Применение указанных способов затруднительно па летательных и лета)ощих аппаратах, осооенно двигающихся с еюльшой скоростью,Предло)кснпый е.посоо нс вызь)- вает этих затруднений. С его помощь)о можно производить измерение знака электрического заряда, не находясь в непосредственной близости от заряже)шого тела. 13 0,п 1311 0 Г 311 Р 51; к си но)0 те;Еа 1)л)е непосредствс)шо на самом теле устанавливается радиоприемник, раоота)они)1 ь диапазоне длинных и коротких ВО,)н. Перекрыте дпапазоя может быть и не плавное, но усиление и полоса и разли)н.х точках срекрывасмого диапазона ДЕ);1 Ж)13 ОЫТЬ ОДИПЯКОВЕ 1 ИЛП;10:15 Е - НЯ СУНЕГС )ВОВЕ)Еэ ВОЗМОЖПОС 1 Ь СО- о)...
