G06G — Аналоговые вычислительные машины

Номер патента: 485466

Опубликовано: 25.09.1975

Авторы: Захаров, Лисун, Олейник, Смагин, Трудов

МПК: G06G 7/20

Метки: возведения, степень

...образом.Предположим, что при включении устройства первым откроется транзистор 11. Тогда сердечник трансформатора 2 пере 15 магничивается разностью между опорным и входным напряжениями. Одновременно с открытием транзистора 11 (закрытием транзистора 12) запускается формирователь 1 эталонных интервалов времени, т, е, начинается заряд конденсатора 17. По истечении определенного интервала времени и достижении напряжения на конденсаторе 17 уровня пробоя стабилитрона 18 включается тиристор 9, щунтируя р транзистор 12. При этом через диод 8 и стабилитрон 18 (транзистор 12) происходит разряд конденсатора 17, что обеспечивает подготовку схемы генератора эталонных интервалов времени к следую- З 0 щему циклу работы.В этот момент прекращается...

Номер патента: 485467

Опубликовано: 25.09.1975

Авторы: Белый, Шпади

МПК: G06G 7/26

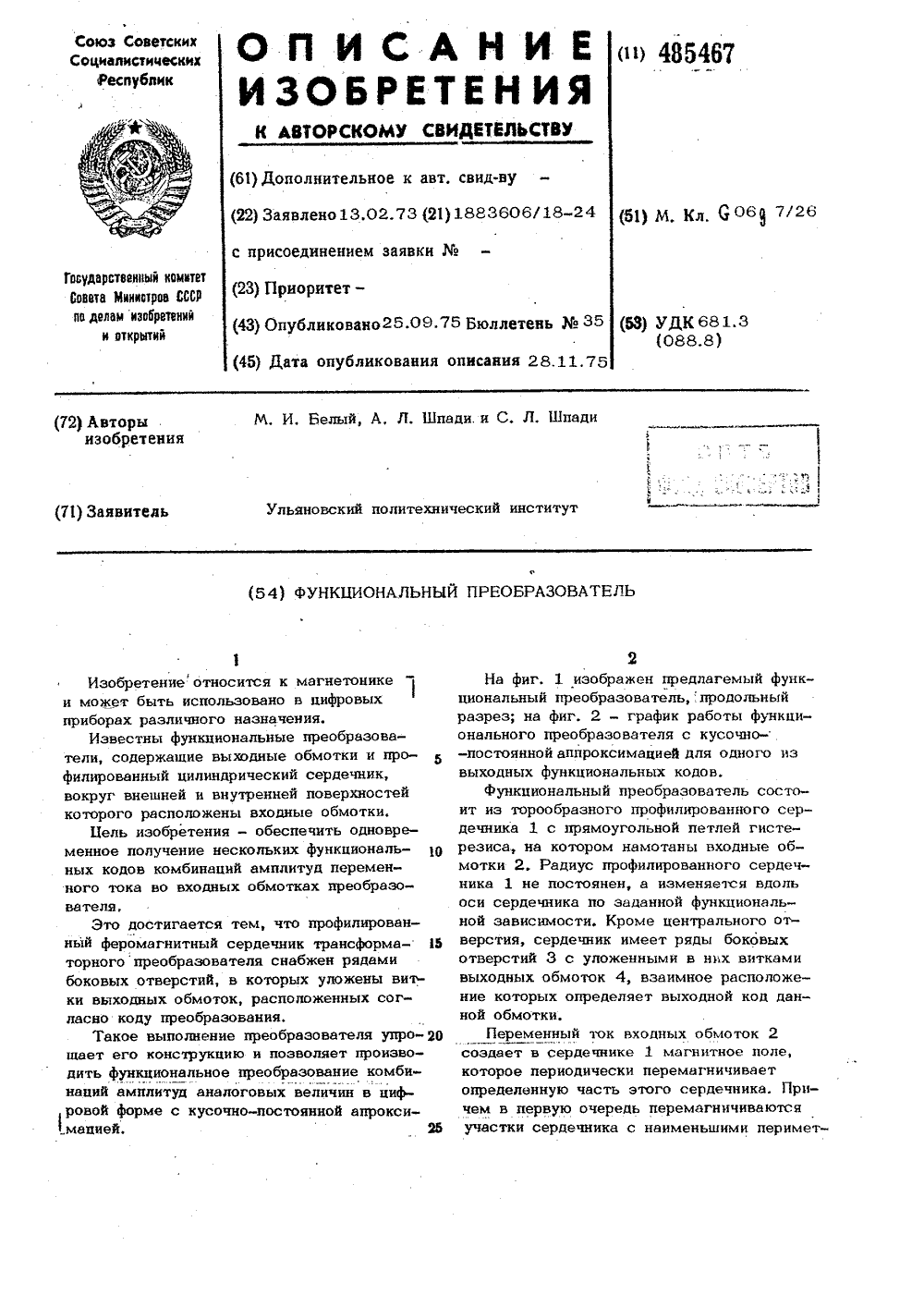

Метки: функциональный

...токами во входных обмотках2, а полярность и взаимное расположениеимпульсов определяется укладкой витков 15выходных обмоток 4 в боковые отверстияЗпрофилированного сердечника 1. Так какматериал сердечника с прямоугольной нетлей гистереэиса переключается при одноми том же значении магнитного поля Н=Нс 20этого материала, а импульсы в выходныхобмотках 4 преобразователя появляются вмомент переключения из одного магнитногосостояния в другое перемычек между боковыми отверстиями 3 преобразователя с. определенным радиусом , то можно считать,что входная величинах:1 2 с 8:мЮгде ), - ток во входной обмотке пре- ЗОобразователя;- коэрцитивная сила материалаСсердечника,9/ - число витков входной обмоткипреобразователя;35К -сОЬВВа выходная...

Номер патента: 485468

Опубликовано: 25.09.1975

Авторы: Джетере, Зарипов, Илясов, Ураксеев

МПК: G06G 7/26

Метки: многооборотный

...обмотками, будет перераспределяться в противоположные стороны от центрального стержня замкнутого трехстержневого мат- Ь нитопровода вдоль оси вращения подвижных цилиндрических ма нитопроводов в за- висимости от угла поворота магнитопровода 3, а именно пропорционально углам 180- 4, и 18 ОФ . Это обуславли- . Й вается тем, что при вращении цилиндри" ческого магнитопровода 3 короткозамкнутая вторая подвижная обмотка 5 перематы вается снизу вверх или наоборот в зави-симости от направления вращения.Роль коройкозамкнутой второй подвижной обмотки 5 состоит в увеличении магнитного сопротивления участка.В том случае, когда короткозамкнутая вторая подвижная обмотка 5 перемотана так, что половина ее находится ниже среднего стержня замкнутого...

Номер патента: 485469

Опубликовано: 25.09.1975

Авторы: Дубровин, Каретников, Николаев, Ростомян, Стекунов, Тихомиров

МПК: G06G 7/48

Метки: автокомпенсатора, моделирования, переменного

...устройство работает следующим образом.Напряжение 0 в выхода генератора 1гармонических колебаний поступает наразомкнутые контакты электромагнитныхреле дешифратора 2 и на один из входовблока 3 сравнения, с выхода которого через усилитель 4 оно подается на периодически замыкающийся контакт 17 реле 16фазочувствитепьного выпрямителя 5, навторой вход которого поступает опорноенанряжение 0 , равное О ,. Онозаставит сработать компаратор, которыйуправляет работой реле 16, включенногов коллекторную цепь транзистора.Частота срабатывания реле фазочувстви- .твльного выпрямителя 5 зависит от частотыопорного напряжения О оп, Таким образом, напряжение Ц с усилителя 4 чеусрез контакт 17 реле 16, инерционноезвено, учитывающее постоянную...

Номер патента: 485470

Опубликовано: 25.09.1975

Авторы: Куделько, Погорелов, Разуваев

МПК: G06G 7/48

Метки: моделирования, транзистора

...потенциометром 10 наклон участка насыщения определяется величинами сопротивления рези-"сторов 11 и 12. Коэффициент усилениятранзистора по току в модели можно варьировать, изменяя передаточный коэффициент усилителя 3.Если модель транзистора работает в 4качестве составной части более сложной. - модели, то может оказаться, что в определенные интервалы времени .напряжения О Ц источников 1 и 2, пропорциональныеи О , соответственно, будут отрицательными.Диоды 8 и 9 служат длялФ" "фтого, чтобы ограничить выходное напряже-, ние каждого из усилителей 3 и 4 при отрицательной полярности напряжений 0 и ( . Так обеспечивается соответствие между раельным транзистором и его моделью. В реальном транзисторе при 1 С0 и ОО ток коллектораравен нулю...

Номер патента: 485471

Опубликовано: 25.09.1975

Авторы: Данович, Митус

МПК: G06G 7/48

Метки: магнитных, моделирования, полей, электрических

...поля.Известно устройство для моделирования электрических,и магнитных полей в электролитической ванне, состоящее из электролитической ванны с системой погруженных в 10 нее электродов, зондовой головки с двумя или несколькими зондами, блока перемещ ния зондовой головки, блока питания электродов и блока регистрации.Известное устройство, имеющее два или И несколько зондов, позволяет измерять составляющие напряженности электрического поля, но вследствие взаимного влиянии зондов погрешность измерения составляет не менее 2-3%, в то время как погрешность И измерения потенциала устройством с одним зондом составляет доли процента.Предлагаемое устройство позволяет измерять напряженность электрического поля электролита одним зондом, что...

Номер патента: 485472

Опубликовано: 25.09.1975

Автор: Зеленков

МПК: G06G 7/52

Метки: анализатор, выбросов, многоканальный, площадей, распределения, функций

...усреднителям 8, Крометого, выход двухполупериодного детектораподключен к компаратору 9, на другойвход которого подается пороговое напряжение. Выход схемы сравнения через дифференцируюшую цепочку 10 подключен кразрядному ключу 11 и сбросовой шинекоммутатора 6. Выход ключа 11 подключенк интегратору 3.Устройство работает следующим образом,Исследуемый центрированный случайный процесс в виде случайного напряженияподается на двухполупериодный детектор 1,наличие которого позволяет исследоватьвыбросы за симметричные уровни + М.Сигнал с выюда детектора поступает наамплитудный селектор 2 и компаратор 9,на другие входы которых поступает пороговое напряжение х. На выходе селектора2 образуются напряжения, равные выбросам на пороговый уровень, а на...

Номер патента: 486324

Опубликовано: 30.09.1975

Автор: Клягин

МПК: G06G 7/12

Метки: дрейфа, компенсации, нуля, периодической

...периода первый накопительный конденсатор 3 подключен к входу второго усилительного элемента 2 через четвертую 7 и третью 6 контактные группы, и Б второй накопительный конденсатор 8 подключен к входу первого усилительного элементачерез вторую 5 и первую 4 контактныс группы. В этот период происходит компенсация дрейфа первого усилительного элемента 1 уси- О ленным напряжением дрейфа и накопленнымна втором накопительном конденсаторе 8 и компенсация дрейфа второго усилительного элемента 2 усиленным напряжением дрейфа и накопленным на первом накопительном конденсаторе 3,Во время вспомогательного периода сначала второй накопительный конденсатор 8 подключен с помощью второй контактной группы 5 к выходу второго усилительного элемента 2, а его...

Номер патента: 486325

Опубликовано: 30.09.1975

Автор: Фенстер

МПК: G06G 7/24

Метки: вычисления, логарифма, отношения, площадей

...подсоединены и блоку управления 23.Устройство работает следующим образом.Перед началом поступления первого импуль са конденсаторы 4 и 6 в интеграторах разряжены, ключи 17 и 19 замкнуты, а ключи 2 и 15 разомкнуты. Импульс запуска размыкает486325 Х Составитель И. Шелипов едактор Е, Караулова Техред М. Семенов Корректор О. Тюрина Заказ 3208/10ЦНИИПИ Изд. Мз 1832 сударственного к по делам изобр Москва, Ж, РТираж 679митета Совета Министений и открытийушская наб., д. 4/5 ПодписноеССР Типография, пр. Сапунова,ключ 17 и замыкает ключ 2, и на выходе усилителя 3 получается площадь первого импульса. Постоянная времени интегрирования определяется зарядным резистором 21 и конденсатором 4. После окончания интегрирования ключи 2 и 19 размыкаются,...

Номер патента: 486326

Опубликовано: 30.09.1975

Авторы: Залялов, Лызин, Сергеев, Тарасов

МПК: G06G 7/26

Метки: функциональный, частоты

...к выходу задающего генератора 2. Входная клемма 9 преобразователя соединена с формирователем 1 импульсов, а выходная клемма 10 - с выходом счетчика 8.Принцип действия преобразователя основан на преобразовании входной величины во временной интервал с последующим заполнением полученного, интервала частотой, изменяющейся по закону квадратичной гиперболы.Устройство работает следующим образом.Входные сигналы с входной клеммы 9 поступают на формирователь 1, в котором они преобразуются в последовательность импульсов с периодом повторения, обратным частоте входного сигнала. Клапан 3 открывается на время прохождения импульса и пропускает частоту. задающего генератора 2 на вход генератора 4. Период следования импульсов и частота на выходе...

Номер патента: 486327

Опубликовано: 30.09.1975

Автор: Лобода

МПК: G06G 7/26

Метки: блоков, нелинейных, проверки, функций

...всех входных переменных блока 2 одновременно равны значениям, подаваемым с выходов 15 блока б задания координат на блок 4 определения попадания, на вход блока 3 вычисления результатов поступает импульс. В результате этого в блоке 3 осуществляется допусковый контроль мгновенных значений сигналов на 20 каждом из выходов блока нелинейных функций сразу по каждому из допусков, задаваемых с выходов блока 5.Результаты допускового контроля при всехпопаданиях в исследуемую точку обрабаты ваются в блоке 3 вычисления результатов согласно заданным критериям оценки погрешности и одновременно определяется доверительная вероятность. Результаты проверки получаются в виде границ значений погрешности и 30 доверительной вероятности их получения....

Номер патента: 486328

Опубликовано: 30.09.1975

Авторы: Белоцерковский, Динкевич

МПК: G06G 7/30

Метки: интерполятор, нелинейный

...чертеже показана схема предлагаемого нелинейного иптерполятора.Оц содержит блок 1 определения коэффициентов парабол, блок 2 задания коэффициентов, комцаратор 3, генератор 4 линейного напрякения, арифметический блок 5. дифферепцирующий блок 6, квадратор 7.Рассмотрим процесс построения интерполятором куска Р;(1) на промежутке времени ( 1;+). Блок б дифференцирует сигнал, формируемый па выходе арифметического блока 5, и в момент 1; выдает текущее значение производной Р, 1(1;), которое запоминается в блоке 1 определения коэффициентов парабол в качестве 6, Там же хранятся коэффициент с;=у; и соответствующий ему аргумент 1;. Очередная выборка у;, с аргументом также поступают в запоминающее устройство блока 1. В решающем узле блока 1...

Номер патента: 486329

Опубликовано: 30.09.1975

Авторы: Воеводин, Долюк

МПК: G06G 7/42

Метки: емкостная, модель

...измерений ца электродах,Предмет изобретения Емкости полевыпо 5 плиты, уст новании, и что, с цел вания, эле го,поля и ЗО ствии с геоИзобретение относится к области электрического моделирования, в частности моделирования электрического поля, возникающего в силовых трансформаторах при воздействии грозовых импульсов напряжения.В известных емкостных сеточных моделях, состоящих из конденсаторов, соединенных между собой проводниками, при подаче на них импульсов напряжения с крутым фронтом возникают дополнительные погрешности моделирования напряжения, частота которых определяется емкостью и индуктивцостью самой модели.Известные модели с рабочим полем из электропроводной бумаги и измерительными электродами, установленными на диэлектрическом...

Номер патента: 486330

Опубликовано: 30.09.1975

Авторы: Васильев, Додонов, Федотов

МПК: G06G 7/48

Метки: исследования, сетей

...содержит отдельные модели ветвей, выполненные по схеме фиг. 2, где изображены задатчики начального 8 и конечного 9 узлов, счетчик 10 импульсов, триггеры 11, 12, элементы И 13 - 19, элементы ИЛИ 20, 21. В модели ветви первые входы задатчиков адресов начального и конечного узлов подключены к первым шинам 22, 23 тактовых импульсов, вторые их входы - к шинам 24, 25 записи номера соответственно начального и конечного узла, а их выходы - к первым входам элементов И 14, 15 и 16, 17, Выходы элементов И 15, 16 соединены с первым выходом 26 модели ветви. Вторые входы этих элементов И, подключены к входам 27, 28 управления модели ветви, а их третьи входы - к нулевому выходу триггера 11, второму выходу 29 модели ветви и первому входу элемента И 18....

Номер патента: 486331

Опубликовано: 30.09.1975

Авторы: Борковский, Катков, Романцов

МПК: G06G 7/48

Метки: логических, решения, систем, уравнний

...входом каждого блока моделирования логических функций, второй вход каждого сумматора по модулю 2 соединен с выходом соответствующего блока моделирования логических функций, а третий вход - с выходом входного регистра.На чертеже представлена схема предлагаемого устройства для решения систем логических уравнений.Устройство содержит входной регистр 1, выходной регистр 2, блоки моделирования логических функций 3, трехвходовые сумматоры по модулю два 4. Первый вход каждого сумматора по модулю два 4 соединен с его выходом, входом выходного регистра 2 и с соответствующим входом каждого блока моделирования логических функций 3, второй вход каждого сумматора по модулю два 4 соединен с выходом соответствующего блока моделирования логических...

Номер патента: 486332

Опубликовано: 30.09.1975

Авторы: Брамберга, Гельфандбейн, Каплан

МПК: G06G 7/60

Метки: диагностики, поля, путем, цитоморфологическим, эпителиального

...пишущий механизм с отбойным реле 6,20 один из входов которого лодключен Гко второму выходу блока определения начала и концаанализа.Узел эталонного описания и сравнения препарата состоит из лентопротяжного механиз 25 ма 7 для протяжки бумажной ленты 8, на которой типографским способом нанесена сеткамодель эпителнального,поля, Лентопротяжный механизм в 1 мест уставку 9 нуля, подключенную на отбойное реле пишущего механиз30 ма.486332 Составитель ф. Гулько Техред М. Семенов Корректор Н, Ау бес Редактор В. Изд, л 1 е дарствен по делазМосква,1832 Тираж 679ного комитета Совета Министроизобретений и открытийЖ, Раушская наб., д. 4/5 аказ 3208/14ЦНИИПИ Го исное Типография, пр. Сапунов Лвтоматический анализатор 1 микрообъектов и блока 2...

Номер патента: 486333

Опубликовано: 30.09.1975

Авторы: Куперман, Шур

МПК: G06G 7/70

Метки: автомобиля, движения, моделирования, прямолинейного, тренажере

...б;ь степень вклОченпя сцепления Ь ц степень торможения Ь на входы блоков 8 и 9 моделирования характеристик внешней нагрузки - сигналы, пропорциональные величине внешнего сопротивления двцженшо автомобиля Р.1 абота устройства заключается в следующем.Сипил на входе блока 4 дцффсренццрованц 5 Го) цроОрц 1 Ональньц углОВОИ скорости вала двигателя в, зависит от величины сигнала на выходе функционального преобразователя 1 характеристик двигателя 16), пропорциональной функции 1 од), от велцчцны сипила на выходе блока 8 моделирования нагрузки Г, пропорциональной моменту внешней нагрузки Мцлн моменту сцепления ЛМс, п от величины сигнала на выходе блока дцфферецццрованця Г, пропорциональной цзмененшо углОВОЙ скорости ю.Ограничитель...

Номер патента: 487397

Опубликовано: 05.10.1975

Авторы: Красильников, Степенский

МПК: G06G 5/00

Метки: интегратор, пневматический

...давления во входном канале П и после исчезновения сигнала на входе управления запоминает набранное давление.При загрузке в несколько приемов ячейка аналоговой памяти запоминает набранное давление во входном канале П после каждого из приемов загрузки.Импульсатор 1 продлевает время длительности сигнала первого входного канала управления ИМЗ для того, чтобы после его исчезновения (отключения исполнительного механизма загрузки дозатора) ячейка аналоговой памяти 4 зафиксировала превращение набранного давления во входном канале Г 1, равное величине, пропорциональной весу падающего столба дозируемого материала, и исключения запоминания ячейкой аналоговой памяти промежуточного значения неустановившегося давления во входном канале П,...

Номер патента: 487398

Опубликовано: 05.10.1975

Автор: Толокновский

МПК: G06G 7/20

Метки: воспроизведения, у=рх2, функции

...8 на счетньй зход дел:.теля 9 коэффициент деления которого равен числу гп, определяющего размер участка аппроксддмацнн кусочно-линейной функцидд. Лнния задержкп 8 обеспечивает сдвпг во времени моментоз перехода в нозыс со;тояния триггеров дел:тсля б и счетчнкд 10 у" аст КОВ.На первом участке аппроксимации триггеры счетчика 10 находятся в нулевом положении, схемы И б закрыты, и с выхода триггера старшего разряда п-разрядного делителя б аргумента на,выход схемы ИЛИ 7 проходит - ,импульсов. На втором участ 2"ке аппроксимации триггер младшего разряда счетчика 10 находится в единичном положении, и на выход схемы ИЛИ 7 проходит - - +импульсов. Рассматривая состоя- Р 2" -ния триггеров счетчика 10 для третьего и,последующих участков...

Номер патента: 487399

Опубликовано: 05.10.1975

Автор: Крепышев

МПК: G06G 7/32

Метки: операторных, решения, уравнений

...пространстваи выходного блока.Структурная схема устройства показана начертеже.Блок ввода исходных данных 1 выдает 30 сигнал на вход блока формирования обрат487399 ставитель С, Белан Техред Н. Ханее Корректор Т. фисен дактор Л, Утехина Изд.37осударствс;шого комитетпо делам изобретенийМосква, )К, Раушска аказ 200 ПодписноеССР Тираж 679Совста Министрси открытийя наб., д, 475 11 ИИПИ биография, пр. Сапунова, 2 3ных входных данных 2 (обратного элемента функционального пространства), который управляется от логического блока 3, соединенного с генератором 4. Блок 2 периодически изменяет входные данные, поступающие на блок преобразования элементов функционального пространства 5, Блок формирования обратного преобразования элементов...

Номер патента: 487400

Опубликовано: 05.10.1975

Авторы: Дитман, Окунев, Филатов

МПК: G06G 7/44

Метки: моделирования, потоков, трехмерных, циркуляционных, электромагнитное

...к регистрирующему блоку 16, коммутатор 17, последовательно опрашивающий все контролирующие датчики, регистрирующий блок 18 для наблюдения за ходом выполнения условия Чаплыгина-Жуковского, измерительные датчики 19, блок управления 20, блок моделирования отрывного обтекания 21 и блок контроля циркуляции 22 для измерения токов в моделях вихревой пелены,Устройство работает следующим образом.После включения устройства осуществляется фазировка магнитных блоков 1 и 2. Управление фазой сигнала на входе усилителя 8, питающего блок 1, осуществляется при помощи фазовращателя 10, контроль синфазности полей по фигурам Лиссажу - при помощи блока регулирования 13, получающего сигналы на входы от блоков регулирования 12. Задается необходимое...

Номер патента: 487401

Опубликовано: 05.10.1975

Авторы: Дитман, Парфенов, Филиппов

МПК: G06G 7/57

Метки: вихревых, моделирования, течений, турбомашинах

...магнитного поляс заданным распределением нормальной составляющей магнитной индукции является плоская катушка индуктивности, распределе ние витков которой находят путем решения внешней задачи Неймана для полупространства с заданным распределением нормальной 25 составляющей градиента потенциала по области, подобной области катушки, и постоянным значением потенциала по всей остальной плоскости полупространства. Интервалы равного приращения потенциала являются в данном 30 случае трубками равного поверхностного то.15 ка. По полученному распрсдс, сншо выкладываются витки катушки и последовательно соединяются один с другим. При подключении такой катушки к источнику переменного напряжения получают требуемое распределение магнитного...

Номер патента: 488218

Опубликовано: 15.10.1975

Авторы: Лысаковский, Шкварченко

МПК: G06G 5/00

Метки: интегратор, пневматический

...между собой. Мембраны образуот камеры 4, 5 и 6. В камере 4 установлена пруж 1 гна 7 задания сдвига. Эта камера соединена с входным каналом 8 ц через дроссель 9 - с камерой 6, в которой расположено сопло 10.Камера 5 соединена с атмосферой. Сопло 10 5 подключено к емкости 11 и через повторитель12 к выходному каналу устройства 13. Эффективная площадь мембраны 2 меньше эффективной площади мембраны 3.Интегратор работает следующим образом.1 О Прц подаче входного сигнала Р мембрана3 прикроет сопло так, что на дросселе 9 будет поддерживаться перепад давления ХР, рав- ный где К= - ; КР, - величина сдвига; 1 к - эфЛ,офективная площадь мембраны 2; 1 о - эффек 20 тцвная площадь мембраны 3.Прц этом через дроссель и соответственносопло 10 в...

Номер патента: 488219

Опубликовано: 15.10.1975

Авторы: Луговой, Соболевский

МПК: G06G 7/12

Метки: операционное

...Т. Курилко Корректор А. Дзесова Редактор Б, Ианк саз 141/1 Изд.1881 сударственного комитет по делам изобретений Москва, )К, РаушскаПодписное Тираж 679Совета Министров ССоткрытийнаб., д. 4/5 ИИПИ Типография, п пунова,ходом повторителя тока и нулевой шиной устройства. Выход повторителя тока 2 соединен также со входом повторителя напрюкения 4, с выхода которого снимается выходное напряжение устройства Увы, Между выходом повторителя напряжения 4 и входом повторителя тока 2 включены параллельно соединенные резистор 5 и конденсатор 6. Вход второго повторителя напряжения 7 соединен со входом повторителя тока 2, первый выход - с шиной нулевого потенциала, а второй выход - с управляющим входом повторителя тока 2.Предлагаемое операционное...
