Устройство для определения параметров двумодальных дифференциальных законов распределения напряжения шума

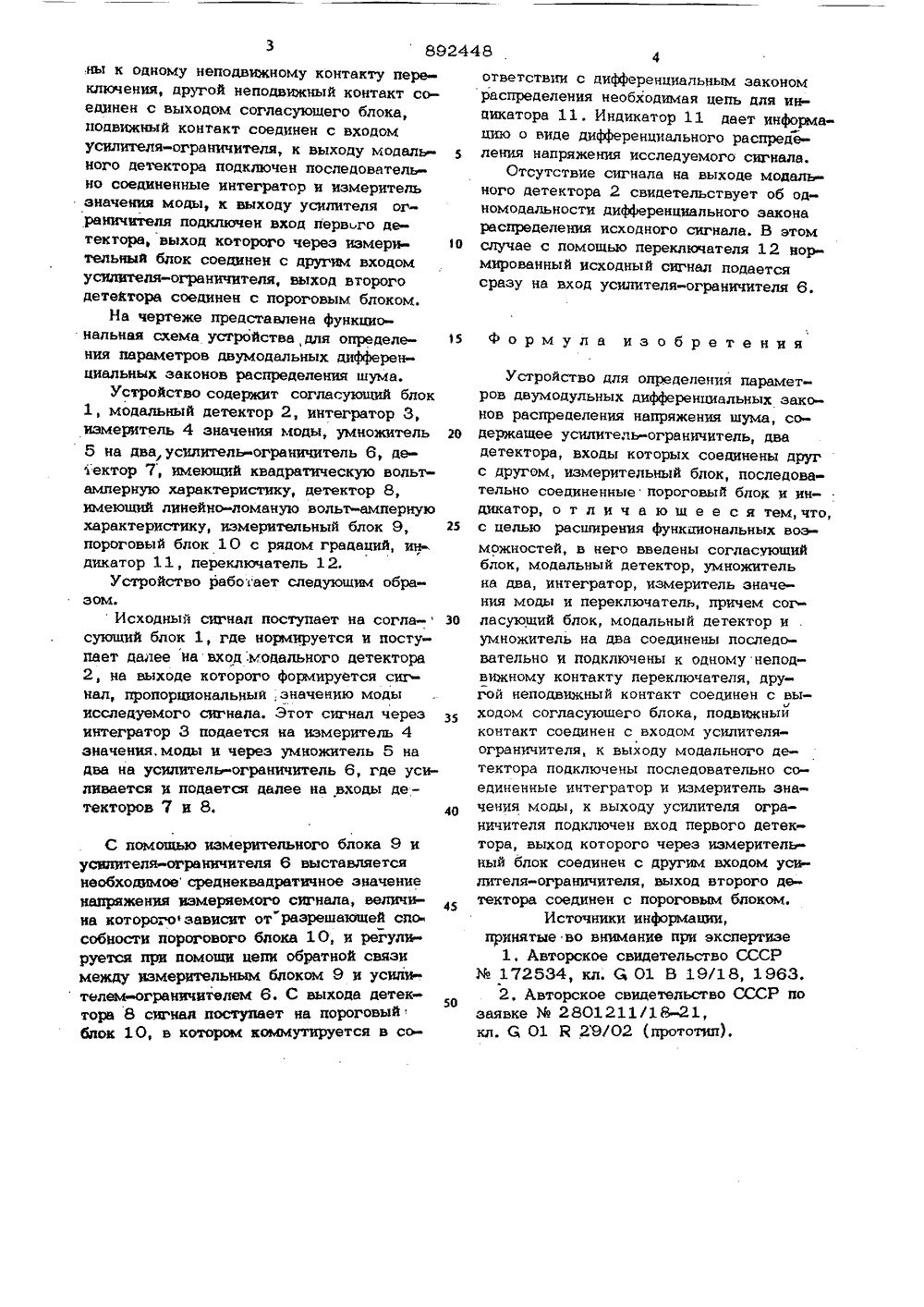

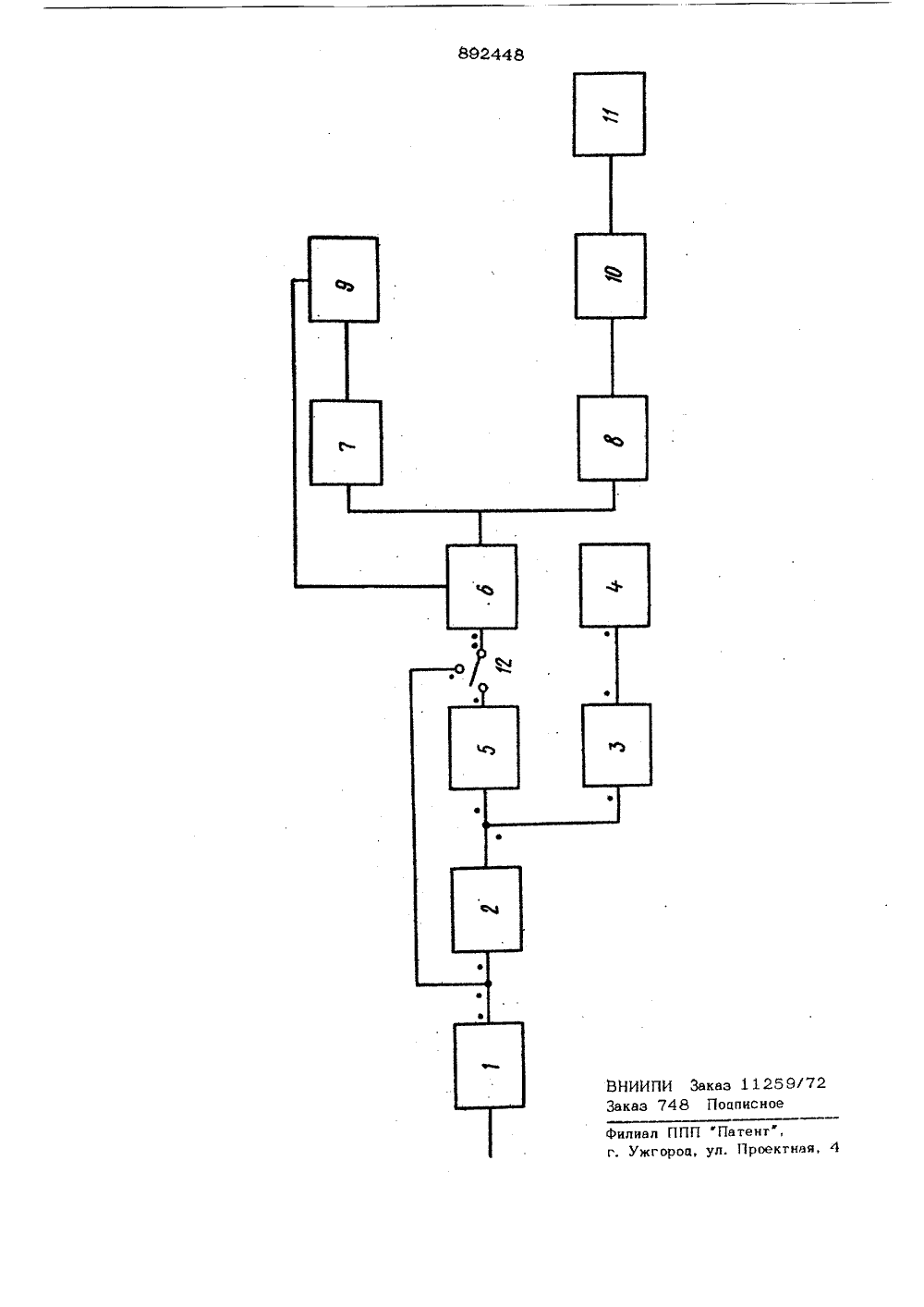

Союз СоветсинкСоцнапнстнчесинкреспублик ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ(5 В)М. Кл. 6 06 Г 13/00 с присоедииеиием заявки РЙ -Государственный квинтет СССР на делен нзабретеннй н еткрытнй(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ДВУМОДАЛЬНЫХ ДИффЕРЕНЦИАЛЬНЫХ ЗАКОНОВ РАСПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ШУМА Изобретение относится к измерительной технике и предназначено для измерения параметров стационарных случайных процессов в радиоэлектронной аппаратуре.Известны способы и устройства, предназначенные для измерения параметров стационарных случайных процессов 1 .Однако измерение осуществляется сложными техническими средствами.и требует длительных манипуляций. Известно также устройство для определения дифференциального закона рао, пределения напряжения шума, содержащее усилитель-ограничитель, два детектора, один из которых имеет квадратическую, а другой линейно-ломаную вольт-амперную характеристику, измерительный блок, пороговый блок и индикатор. Устройство измеряет напряжение шума иа выходе детектора с линейно- ломаной вольт амперной характеристикой, которое зависит от вида дифференщтального закона распределения шума,и определяет по измеренному напряжению закон распределения шума 21Однако это устройство применимо дляопределения вида только одномодальныхдифференциальных законов распределениянапряжения шума и не применимо для определения параметров многомодальныхзаконов распределения напряжения шума.Цель изобретения - расширение функциональных возможностей.ЮПоставленная цель достигается тем,что в устройство для определения параметров двумодальных дифференциальныхзаконов распределения напряжения шума,содержащее усилитель-ограничитель, два 15детектора, входы которых соединены друг с другом, измерительный блок послеповательно соединенные пороговый блоки индикатор, введены согласующий, модальный детектор, умножитель на два, ингегратор, измеритель значения моды ипереключатель, причем согласующий блок,модальный детектор н умножитель ка двасоединены последовательно н подключе892448 45 50 ны к одному неподвижному контакту переключения, другой неподвижный контакт соединен с выходом согласующего блока, подвижный контакт соединен с входом усилителя-ограничителя, к выходу модаль ного детектора подключен последовательно соединенные интегратор и измеритель значения моды, к выходу усилителя ограничителя подключен вход первго детектора, выход которого через измерительный блок соединен с другим входом усилителя-ограничителя, выход второго детектора соединен с пороговым блоком.Иа чертеже представлена функциональная схема устройства для определения параметров двумодальных дифференциальных законов распределения шума.Устройство содержит согласукяций блок 1, модальный детектор 2, интегратор 3, измеритель 4 значения моды, умножитель 20 5 на два,усилитель-ограничитель 6, де:ектор 7, имеющий квадратическую вольтамперную характеристику, детектор 8, имеющий линейно-ломаную вольт-амперную характеристику, измерительный блок 9, 25 пороговый блок 10 с рядом градаций, ин дикатор 11, переключатель 12.Устройство работает следующим образ омэИсходный сигнал поступает на согла сующий блок 1, где нормируется и поступает далее на вход модального детектора 2, на выходе которого формируется сигнал, пропорциональный, значению моды исследуемого сигнала. Этот сигнал через интегратор 3 подается на измеритель 4 значения,моды и через умножитель Б на два на усилитель ограничитель 6, где усиливается И подается далее на входы де - текторов 7 и 8. 40 С помощью измерительного блока 9 и усилителя-ограничителя 6 выставляется необходимое среднеквадратичное значение напряжения измеряемого сигнала, величина которогозависит от разрешающей сто собности порогового блока 10, и регулируется при помощи цепи обратной связи между измерительным блоком 9 и усилителем.-ограничителем 6, С выхода детектора 8 сигнал поступает на пороговыйблок 10, в котором коммутируется в со 4ответствии с дифференциальным законом распределения необходимая цепь для индикатора 11. Индикатор 11 дает информацию о виде дифференциального распределения напряжения исследуемого сигнала.Отсутствие сигнала на выходе модального детектора 2 свидетельствует об одномодальности дифференциального закона распределения исходного сигнала. В атом случае с помощью переключателя 12 нормированный исходный сигнал подается сразу на вход усилителя-ограничителя 6. формула изобретения Устройство для определения параметров двумодульных дифференциальных законов распределения напряжения шума, содержащее усилитель ограничитель, двадетектора, входы которых соединены другс другом, измерительный блок, последовательно соединенные пороговый блок и индикатор, о т л и ч а ю щ е е с я тем, что,с целью расширения функциональных возможностей, в него введены согласующийблок, модальный детектор, умножительна два, интегратор, измеритель эначения моды и переключатель, причем согласующий блок, модальный детектор иумножитель на два соединены последовательно и подключены к одному неподвижному контакту переключателя, другой неподвижный контакт соединен с выходом согласующего блока, подвижныйконтакт соединен с входом усилителяограничителя, к выходу модального детектора подключены последовательно соединенные интегратор и измеритель значения моды, к выходу усилителя ограничителя подключен вход первого детектора, выход которого через измерительный блок соединен с другим входом усилителя-ограничителя, выход второго детектора соединен с пороговым блоком.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 172534, кл. Я 01 В 19/18, 1963.2. Авторское свидетельство СССР позаявке М 2801211/18-21,кл. С 01 й 29/02 (прототип),
