G06G — Аналоговые вычислительные машины

Номер патента: 466518

Опубликовано: 05.04.1975

Авторы: Богатыренко, Прокофьев

МПК: G06G 7/48

Метки: моделирования, объектов, параметрами, распределительными

...резисторов 2 определяется относительной длительностью импульсов прямоугольного напряжения, подаваемых на ключевой элемент. Для формирования этого напряжения в устройстве использована специальная схема управления параметрами модели, представляющая собой компенсационное вычислительное устройство, вырабатывающее напряжение, относительная длительность импульсов которого определяется величинами задаваемого извне управляющего информативного параметра, потенциала узловой точки, формой периодического напряжения, вырабатываемого генератором функционального напряжения 12.Дифференциальный усилитель 4 выполняет функцию нуль-органа, минимизирующего разность действующих на его входах напряжений. Его выходное напряжение является управляющим для...

Номер патента: 466519

Опубликовано: 05.04.1975

Автор: Мацкевич

МПК: G06G 7/52

Метки: анализа, процессов, случайных, статистического, устроство

...через блок управления 3 на соответствующие входы блока индикации 4, В результате через индикаторы протекают токи 1 пропорциональные числам и. Длина светящегося столба газоразрядного индикатора линейно зависит от величины протекающего тока. Следовательно, на блоке индикации 4 будет представлена гистограмма статистического распределения,Суммарный ток 1=У.1 проходит через элемент нагрузки 5 и частично через базу транзистора 9. При этом в коллекторной цепи транзистора 9 протекает ток1 к: 3 16где 16 - ток базы,р - коэффициент усиления транзистора,Ток 1 через резистор 11 попадает на входусилителя 8, на его выходе устанавливаетсянапряжениеЕэ - Юкгде К - коэффициент передачи усилителя,От величины тока 1. зависят токи 1 и суммарный ток...

Номер патента: 466520

Опубликовано: 05.04.1975

Авторы: Кирий, Кирицев

МПК: G06G 7/52

Метки: вероятностный, импульсов, распределитель

...катодов коммутатора, а к другим катодам подключены стабилизаторы тока 5 и интегрирующие цепочки, состоящие из интегрирующих конденсаторов 6 и измерительных резисторов 4.Устройство работает следующим образом, В начальный момент времени средняя час тата появления импульсов на каждом из выходов зависит от разброса напряжений пробоя параллельных промежутков. Поэтому на тот индикаторный катод, который имеет меньшее напряжение пробоя, импульсы поступают 0 чаще, При этом на интегрирующем конденсаторе 6, подключенном к данному индикаторному. катоду, напряжение растет быстрее, чем на других, и напряхкение, приложенное к промежутку, снижается, что снижает среднюю 5 частоту и повышает частоту пробоев на других промежутках.Так как цепь...

Номер патента: 466521

Опубликовано: 05.04.1975

Авторы: Корытин, Ладыгин, Радимов, Шапарев

МПК: G06G 7/62

Метки: выпрямителей, моделирования, управляемых

...сравнения напряжений: управляющего - с одной стороны, запирающего и удерживающего - с другой. Особенность работы модели состоит в изменении запирающего напряжения по закону изменения входного напряжения, причем последнее должно быть меньше запирающего напряжения.Удерживающее напряжение появляется только после лодачи управляющего импульса, повторяет форму выходного напряжения и для надежной и четкой работы модели должно быть больше запирающего напряжения.Настройка модели в соответствии с указанными соотношениями дает возможность имитировать работу управляемого выпрямителя при широком диапазоне изменения формы и амплитуды входного напряжения.Устройство работает следующим образом.Отрицательное напряжение на входе устройства...

Номер патента: 467358

Опубликовано: 15.04.1975

Авторы: Божок, Клевцов, Макаров, Сынюк, Сыско

МПК: G06G 5/00

Метки: гидравлическое, дифференцирования, сигналов

...дросселем 12. Приэтом герметичность обеспечивается крышкой13 с прокладкой 14 и пробкой 15 - дросселем,Суммирующий рычаг 16 соедшгяется с вил 25 кой 17 при помощи пальца 18. Ось 19 закреплена неподвикпо пальцем 20. Плоская пружина 21 жестко соединена в средней своейчасти с осью суммирую.цего рычага 22, Свободные концы пружины соприкасаются с сум 30 мирующим рычагом таким образом, что возлеоси пружина не соприкасается с рычагом, а только лишь на самых концах. Ось 23 соединяется с тягой 24 исполнительного органа. Устройство работает следующим образом.При резком (мгновенном) изменении входного сигнала входная тяга 6 резко воздействует на суммирующий рычаг 16 и одновременно на двуплечий рычаг 5. В результате этого плечо суммирующего...

Номер патента: 467359

Опубликовано: 15.04.1975

Авторы: Соколовский, Старжинский

МПК: G06G 7/16

Метки: множительно-делительное

...У - выходное напря Т, - постоянная интегрир интегрирования, задаваемь 30 сов функционального пре жение интегратора; ования; Т - период 1 й частотой импульобразователя,тва п С целью повышения точности ус него дополнительно введен функц преобразователь, входы которого со источниками входных сигналов, а в рез элемент запаздывания с первым элементом, включенным в обратную тегратора, вход интегратора соедин ником входного сигнала, а выход - рой ключевой элемент с запоминаю ком, причем управляющий вход вто чевого элемента соединен со входом нального преобразователя.Блок-схема предлагаемого устро ведена на чертеже, 1 467359467359. е 3 У==Т,ти3 0 г д 2)ф 20 и -тКдС,Составитель Н. Тарасов ректор Н. Лебедева едактор Б. Нанки ехред Т. Миронов...

Номер патента: 467360

Опубликовано: 15.04.1975

Автор: Шевченко

МПК: G06G 7/16

Метки: деления, напряжений

...на входы ключей1 и 2. Эти ключи управляются импульсныминапряжениями, снимаемыми с противофазныхвыходов триггера 4, который запускается пря 20 моугольным напряжением одного из выходовсимметричного мультивибратора 3 и делит частоту повторения этих импульсов на два.Второе выходное напряжение мультивибратора поступает на первую ЯС-цепь 5, выход 25 ное напряжение которой убывает во временипо экспоненциальному закону,Постоянные входные н езкоммутационные ключи 1 оступают на вход пороговог е 30 мятся отпереть его; однов Л467360 Составитель А. Наумовь. Нанкина Текред Т. Миронова Корректор О. Тюрина едак Изд,Государственнпо деламМосква, Ж Заказ 1654/5ЦНИИП 1365 Тираж 679ого комитета Совета Минисизобретений и открытий-35, Раушскаи наб., д....

Номер патента: 467361

Опубликовано: 15.04.1975

Авторы: Засенко, Ивкин, Мозин, Трифонов

МПК: G06G 7/18

Метки: интегратор

...сравнивающето устройства Упн, на выходе последнего появляется напряжение положительной полярности, при которой ко входу интегрирующего усилителя через ключ 2 подключается источник отрицательного эталонного напряжения ( - У,). Это вызывает изменение выходного напряжения интегратора в направлении, противоположном предыдущему. Напряжение У достигает верхнего порога срабатывания сравнивающего устройства У, Выходное напряжение сравнивающего устройства У, изменяет свою полярность, становится отрицательным, в результате чего ключ 2 закрывается, а ключ 3 открывается. Интегрирование напряжения + У, приводит к уменьшению Уд,у Это пилообразное напряжение достигает уровня У, срабатывает сравнивающее устройство, вновь напряжение Ун, становится...

Номер патента: 467362

Опубликовано: 15.04.1975

Авторы: Волков, Мотов, Семенычев

МПК: G06G 7/18

Метки: изменчивости, коэффициента, процесса, случайного

...устройства нецентрированного случайного процесса Х(1) сигнал на выходе сумматора 4 будет равен467362 10 15 Х " ЛХ(г - с) й (с) Ыс о 35 с +й 2 2 1+ фЬ р Н о су,где м= тг В идеальном случае ность от смещенности3где Йс) =, ( - ) е- импульсная характеристика, фильтра, составленного из и фильтров 1 нижних частот с передаточными функциямик(р) =а - коэффициент преобр азования сумматора 4; К - значение регулируемого коэффициента преобразования линейного преобразователя 3.На выходе умножителя 5 получим у - .1 Хфф - (1+К где а 2 - коэффициент преобразования умно- жителя 5.Блок управления 7 под действием входного сигнала будет изменять коэффициент преобразования К линейного преобразователя 3 до тех пор, пока этот сигнал, являющийся оценкой...

Номер патента: 467363

Опубликовано: 15.04.1975

Авторы: Волков, Мотов, Семенычев

МПК: G06G 7/18

Метки: изменчивости, коэффициента, процесса, случайного

...подключены к входной клемме, ключа 3, аттенюаторов 4 и 5, сумматора 6. Первый вход сумЗ 0 матора 6 через аттенюатор 5 подключен квходной клемме, а второй и третий входы подключены к выходу инвертора 2 через аттенюатор 4 и электронный ключ 3 соответственно. Выход сумматор 6 подключен к первому входу умножителя 7, второй вход которого подключен к входной клемме, а выход подключен к последовательно включенным усредняющему фильтру 8 блока 9 задания скважности импульсов. Выход блока 9 под. ключен к дополнительному усредняющему фильтру 10 и управляющему входу ключа 3.При подаче на вход устройства нецентрированного случайного процесса Х(1) сигнал У(1) на выходе сумматора 6 будет равен У =. а, ДХ -) 6(-)Х(1 - )-467363 4- рфт.)- ао 1 Й)р...

Номер патента: 467364

Опубликовано: 15.04.1975

Авторы: Генкин, Королева, Удовиченко, Фролов

МПК: G06G 7/18

Метки: дифференцирующее

...5 соединены со входами сумматора 6. Выход сумматора через пороговый элемент 7, блок 8 управления и регистр 9 соединен с цифровыми входами множительных матриц 3.Периодические выборки преобразуемого сигнала У, формируемые ПНК 1, поступают на входы соответствующих ПКН 2, При этом они образуют периодическую последовательность цифровых значений преобразуемого сигнала. В первом регистре кода содержится467364 и =2 ф т, Д ЦНИИПИ Заказ 1810/11 Изд.1864 раж 6 одп испо Типография, пр. Сапунова, 2 3последний код, т. е. У, соответствующий У(Х), во втором предпоследний,т. е. У, - соответствующий У(Х) и т. д. и в и-м регистре содержится код Усоответствующий У(Х). С выхода преобразователей 2 код-напряжение аналоговые значения периодической...

Номер патента: 467365

Опубликовано: 15.04.1975

Авторы: Байков, Угрюмов

МПК: G06G 7/22

Метки: арксинусный, функциональный

...по какой шине поступают входные импульсы,Из 11) непосредственно следуетУ,=.:1:У, ., 12)Р 1 а 13+Е 1+ - -ЕЯ 14Если сравнить аппроксимирующую зависимость для функцииУ 2 7,0744 Х2 10,03164 - Хагде 0(Х(1, с формулой 12), можно вычислить значения сопротивлений резисторов, при которых предлагаемое устройство воспроизводит арксинусную зависимость.Предлагаемое устройство более пригодно для изготовления в микроминиатюрном испол. нении, поскольку конструирование ключей с гальваническим управлением, усилителей и логической схемы не вь;зывает затруднений. Повышение надежности предл агаемого устройства связано с уменьшением количества элементов, параметры которых оказывают влияние на точность устройства в целом. 10 Предмет изобретения Арксинусный...

Номер патента: 467366

Опубликовано: 15.04.1975

Автор: Косолапов

МПК: G06G 7/24

Метки: логарифмическое, счетное

...входами управляемых делителей, изменяет коэффициент деления делителей 9 и 10 так, чтобы сигнал с выхода делителя 9 оставался между нижним и верхним пределом для входного сигнала,Выходной сигнал логарифмического преобразователя 8 через переключатель 5 поступает одновременно с сигналом от опорного источника 14 на соответствующий масштабирующий делитель с коэффициентом передачи а, и затем на вход интегрозапоминающего блока 1, где запоминается,Подобным образом преобразуются все входные сигналы Х; так, что на выходе интегрозапоминающего устройства после поочередного преобразования сигналов Х, появляется суммарный сигнал.Сигнал на интегрозапоминающем блоке 1 поддерживается постоянным до момента срабатывания блока сравнения 2. После...

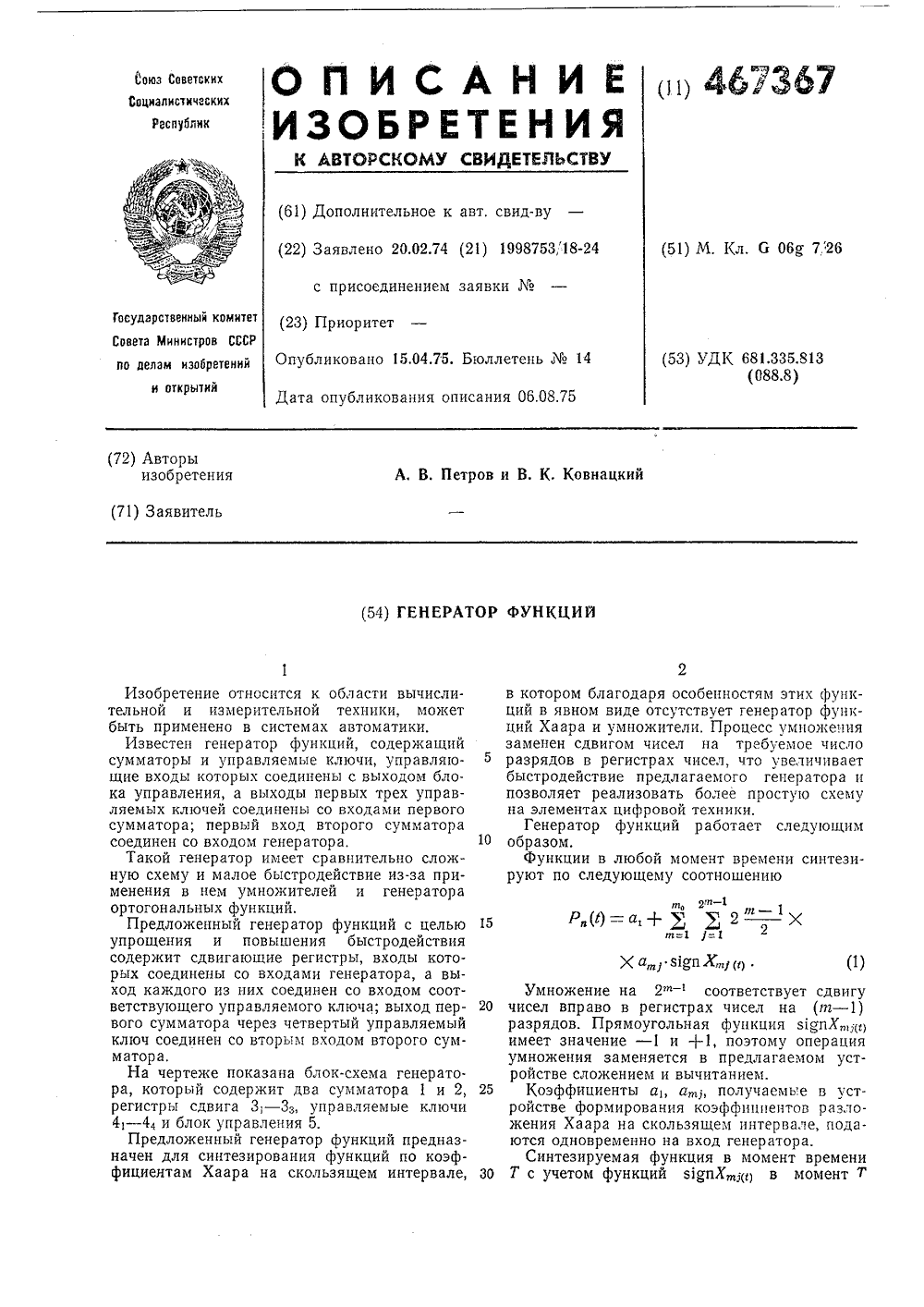

Номер патента: 467367

Опубликовано: 15.04.1975

Авторы: Ковнацкий, Петров

МПК: G06G 7/26

Метки: генератор, функций

...генератора и позволяет реализовать более простую схему на элементах цифровой техники,Генератор функций работает следующим образом.Функции в любой момент времени синтезируют по следующему соотношению Х а3 1 дп Х,. (1)Умножение на 2" -соответствует сдвигу 20 чисел вправо в регистрах чисел на (гтг - 1)разрядов. Прямоугольная функция з 1 дпХ,яп имеет значение - 1 и +1, поэтому операция умножения заменяется в предлагаемом устройстве сложением и вычитанием.25 Коэффициенты а 1, аполучаемье в устройстве формирования коэффициентов разложения Хаара на скользящем интервале, подаются одновременно на вход генератора.Синтезируемая функция в момент времени ЗО Т с учетом функций з 1 дпХн,;1 в момент 7467367 Составитель А. НаумовТекред Т. Миронова...

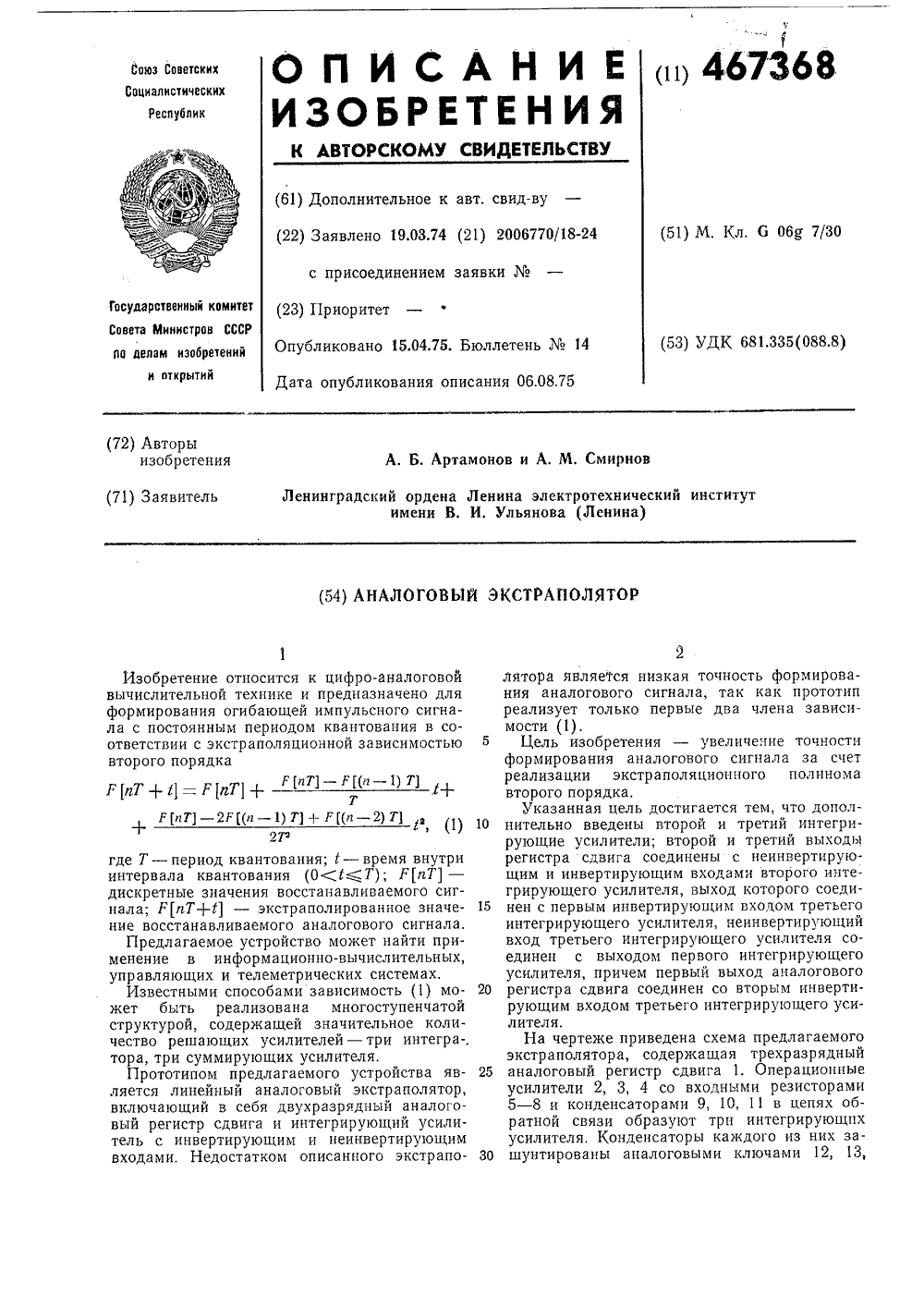

Номер патента: 467368

Опубликовано: 15.04.1975

Авторы: Артамонов, Смирнов

МПК: G06G 7/30

Метки: аналоговый, экстраполятор

...аналоговый регистр сдвига 1. Операционныеусилители 2, 3, 4 со входными резисторами5 - 8 и конденсаторами 9, 10, 11 в цепях обратной связи образуют три интегрирующихусилителя, Конденсаторы каждого из них за 30 шунтированы аналоговыми ключами 12, 13, 467368(4) гдеТ, =Я,Саб Та =У,Сб Т, = ,С, Т,= аС; 14. Выход а регистра 1 соединен с неинвертирующим входом операционного усилителя 2, выход б регистра 1 соединен с неинвертирующим входом операционного усилителя 3 и с резистором 5, второй конец которого подключен к инвертирующему входу операционного усилителя 2; выход в регистра 1 подключен к резистору 6, второй конец которого соединен с инвертирующим входом операционного усилителя 3; выход операционного усилителя 2 соединен с неинвертирующим...

Номер патента: 467369

Опубликовано: 15.04.1975

Автор: Азарьев

МПК: G06G 7/62

Метки: асинхронного, двигателя, моделирования

...контактам переключателя 17 подключен делитель напряжения 20, с помощью которого малыми ступенями изменяется номинальная мощность аппарата.Подвижные контакты переключателей 10, 13 и 17 закреплены на одной оси, и ответвления на трансформаторах подключены к переключателям таким образом, что при увеличении напряжения и тока в схеме замещения, создаваемого переключателем 17, переключатели 10 и 13 уменьшают коэффициент трансформации, оставляя неизменным напряжение на входах усилителей 7 и 8,Таким же образом действуют переключатели делителей напряжения 9, 11 и 20. В результате при уменьшении номинальной мощности устройства не будет уменьшаться вращающий момент индукционных систем 5 и 6, а следовательно, чувствительность устройства и...

Номер патента: 468248

Опубликовано: 25.04.1975

Автор: Оганджанянц

МПК: G06F 17/18, G06G 7/52

Метки: признаков, процессов, случайных

...задержки каналов имеет 2 ( Ъ - 1 )входов и (11 - 1) выходов и состоит из (у 1-1)каналов с управляемой задержкой.Каждый из (ц,-1) управдяелых входовблока задержки 5 соединен с одним из1- 1) выходов измерительного блока 3,а входкаждого из каналов с управляемойзадержкой блока задержки 5 соединен с соответствующим выходом импульсов отрицательной полярности формирующего блока 4,При этом последовательности отрицательныхимпульсов -у (1 ) (к = 2, ЗЯ,) в блокке задержки 5 преобразуются последовательности таких же, но задержанных импульсову , -фТк) (к=2,3.1,), где Тк -среднее измеренное значение периода импульсов в к-том канале и ОСКС 1Суммирующий блок 6 имеет 3 (Я,1)входов иЯ,(1 -1) выходов, Входы суммируюшего блока 6 соединены с 2 (1...

Номер патента: 468254

Опубликовано: 25.04.1975

Авторы: Домнин, Тонких, Федоров, Хорошков

МПК: G06G 7/12

Метки: операционный, усилитель

...температуры окружа ющей среды, проходит и подавляется по темже цепям, что и сигнал помехи,Таким образом, помехоустойчивость и25стайильность предлагаемого операционногоусилителя значительно выше известных. 3%Операционный усилитель содержит входной 1 и промежуточный 2 дифференциальные каскады, усилитель мощности 3, входной 4 и выходной 5 транзисторы повтори-теля на составном транзисторе дополнитеной цепи смещения уровня, резистор б,транзисторы первого источника тока 7 ивторогоисточника тока 8, диод 9, нагрузочный транзистор 10, резисторы 1 1 и12, эмиттерный повторитель 13 и дополнительный транзистор 14 основной цеписмешения уровня, резисторы 15-19, Коллекторы транзисторов 4, 5, 13 и 14 подключены к одной шине питания, резисторы,15, 16,...

Номер патента: 468255

Опубликовано: 25.04.1975

Автор: Ялышев

МПК: G06G 7/18

Метки: дифференциатор, электронный

...реального дифференцирующего звена 1, а вход - с выходом цепи отрицательной об; ратной связи 3 операционного усилителя 2,Реальное дифференцирующее звено 1 состоит из конденсатора 5 и резистора 6.При этом указанный конденсатор одной своей обкладкой подключен к неинвертирующему входу операционного усилителя, а другой . обкладкой - к одной из входных клемм дифференциатора. Цепь 3 обратной связи операционного усилителя 2 содержит делитель на резисторах 7 и 8 с коэффициентом передачи К . Средняя точка этого1делителя соединена как с инвертирующим входом операционного усилителя, так и с входом масштабного преобразователя 4, который выполнен в виде делителя на резисторах 9 и 10 с коэффициентом передаТРпФ У2" 10 Предмет изобретении 2К . Средняя...

Номер патента: 468256

Опубликовано: 25.04.1975

Авторы: Сиротин, Сичиков, Стеценко, Сытник

МПК: G06G 7/18

Метки: дифференциатор, переменного

...близкий к 90, Такой фазовращатель может быть выполнен на базе интегрирующего усилителя, Напряжение О с выхода фазовращателя 5 поступает йа генератор 6 и запускает его в моменты одноименных переходов напряжения через нуль.Импульсы Ц с генератора 6 поступа 2ют на управляющий вход прерывателя 1, который замыкается на время действия импульса. При замыкании прерывателя 1 40 производится выборка из входного напряжения ЦХ и запоминание этой выборкина элементе 3, причем запомненное на конденсаторе напряжение соответствует 45 величине входного сигнала О в момент окончательной выборки.Конец выборки целесообразно совмещать с моментами экстремумов первой гармоники входного напряжения Ок, так как, щво-первых, в эти моменты времени мгновенные...

Номер патента: 468257

Опубликовано: 25.04.1975

Авторы: Казаков, Шмарьян

МПК: G06G 7/26

Метки: функциональный

...элемент 2, открывая одновременно второй ключевой элемент 5. Интегральное значение сигнала ( (Й ) за И время Т равно площади Я 1(см. фиг. 2), а его среднее значение - Ц, Интегральное значение сигнала Ц ( ) может храниться на хлорсеребряном интеграторе не-ограниченное время. По команде на запуск функциональный генератор начинает выра.батывать сигнал(ь ), закон изменения которого во времени определяется требуемым видом преобразования, Сигнал 7 ( ,), снимаемый с функционального генератора 4, подается через резистор1 на хлорсеребряный интегратор 6, в котором происходит возвращение хлористого серебра с рабочего электрода на электрод- склад. Как только все хлористое серебро будет перенесено на электрод-склад, что соответствует равенству...

Номер патента: 468258

Опубликовано: 25.04.1975

Авторы: Корытин, Ладыгин, Радимов, Шапарев

МПК: G06G 7/48

Метки: вентильных, моделирования, преобразователей, управляеемых

...первой группы через инвертор. 16.Каждая из трех клемм источника трехфазного напряжения через три пары встречно включенных диодов и две пары последовательно включенных резисторов цепей первой и второй групп подключена к первому и второму входам сумматоров 17 и 18 соответственно,Выходное напряжение второй группы формируется на сумматоре 17 и подключенона третий вход сумматора 18. На выходесумматора 18 моделируется выпрямленноенапряжение управляемого вентильного преобраэователя.Модель работает следующим образом,На входные клеммы подают трехфазноенапряжение О 1, О ц О СПри этом напряжение, например, фазыА в положительный полунериод поступаетна канал силовой цепи (диод 1, резисто-ры 3 и 4) и на канал цепи управления (инвертор 7,...

Номер патента: 468259

Опубликовано: 25.04.1975

Авторы: Вайнштейн, Волошин, Хусид, Шевченко

МПК: G06G 7/48

Метки: графика, моделирования, сетевого

...количеством моделей работ 6 в устройстве. В качестве задатчика длительностей могут бытьиспользованы, например, счетчик с дешифратором регистр сдвига и т.п,Работу устройства организует блок упра-.вления 1 следующим образом. Триггер 11для формирования временного интервала,задатчик длительностей и регистрй блока10 регистрации выполненной работы первоначально находятся в нулевом состоянии, Импульсный: сигнал, имитирующий начало работ сетеюго графика; поданный на моделиработ; исходящих из начала графика, с бло; ка управления 1 установит триггеры этих работ в единичное состояние. Одновремен но с генератора импульсов под действием сигналов с блока управления начнут поступать импульсные сигналы на вход задатчика длительностей. По истечении...

Номер патента: 468260

Опубликовано: 25.04.1975

Авторы: Бровцин, Коган, Сафонов, Селезнев

МПК: G06G 7/56

Метки: двигателей, лучеиспусканием, между, моделирования, тепловых, теплообмена, элементами

...на практике часто встречаются задачи, например, при теплообмене лучеис пусканием, в которых величина сопротивления определяется значениями потенциалов Цель изобретения - расширение областприменения электролитеграторов, с Я(;, - се ками, Достигается это введением в устройст3Устройство работает следующим образом.Преобразователь 1 напряжения, на вхоиды которого подаются напряженияО:; тственно от узловых точек ЯО :;ответи Б , формирует напряжение, пропорциональное величинеЦ-О з ъ з, Ъц"."-: и ц ц о,ц ц,Ч=ц ц - 1ЙаО гкоторое усиливается блоком УПТ 2 с большим входным импедансом и подается навход порогового элемента 3, По достижении наперед заданного значения 8 пороговый элемент включает обмотку реле 4,контакты которого 6...

Номер патента: 468261

Опубликовано: 25.04.1975

Автор: Богословский

МПК: G06G 7/56

Метки: аппарата, моделирования, теплообменного

...8первого ивторого циклического переключателей присоединена ЙС -модель участка разделительной перегородкой,Модель 9 может быть выполнена с тойже или иной степенью детализации. Она,например, может учитывать продольную теплопроводность и в случае необходимости состоять из нескольких звеньев. Продольная теплопроводность учитывается при помощи проводимостей 10, Теплоемкость разделительной перегородки - ири помоши конденсаторов 11. Тепловые потери- ири иолоции проводимостей 12, теилоироводиость перегородки в направлении, перпендикулярном к движению теплоносителя, - ироводимостялгп 13. Для вывода информации о температурах иервог и второго теплоносителя к входа.л 5 и бирис,единены блоки 7++1и 8, 5 й:,и ; и 8 представляют сОбОЙ иО- вта; и...

Номер патента: 468262

Опубликовано: 25.04.1975

Авторы: Давидович, Козюлин, Кузнецов, Сазонов

МПК: G06G 7/62

Метки: моделирования, постоянного, системы, электрической, электропередачей

...блока 3 при участииблоков 4 и 5 формируется напряжение, пропорциональное фазному напряжению Од2вторичной обмотки трансформатора выпрялителя (инвертора), Это напряжение посч уиаеч на вход фильтра 6, предназначенного для.выделения нервов гармоники оезискажения фазы, выход которого подключенк входу усилителя мощности, настроенногов режиме "источника напряжения". На вы-:ходе усилителя мощности 7 формируетсясинусоидальное напряжение, пропорциональное напряжению первой гармонйки несйггусоидального напряжения вторичной обмоткитрансформатора выпрямителя (инвертора).1 О Параметры трансформаторного элемента(или катушки индуктивности). 8, подключенного между выходом усилителя мощнос -ти 7 и обшей точкой соединения блока 1.и преобразователя 2,...

Номер патента: 468263

Опубликовано: 25.04.1975

Автор: Богословский

МПК: G06G 7/62

Метки: моделирования, трансформатора

...и замкнутые контуры, произведения коэффициентов трансформации, взятые вдоль замкнутых контуров, могут оказаться отличными от единицы, В этом случае возникает необходимость в элементах для моделировании коэффициента трансформации, При атом добротность модели должна быть очень Получение высокой добротности при и зовании пассивных элементов типа авто- трансформатора затруднительно. Для полуустройства в широком диапазоне частот.Для этого вход первого усилителя через соответствующий резистор соединен сшиной нулевого потенциала устройства ис Выходом повторителя, вход которогоподключен к выходу устройства и входувторого усилителя, выход которого соеди,нен с шиной нулевого потенциала устройства, а выход первого усилителя черезрезистор...

Номер патента: 468264

Опубликовано: 25.04.1975

Автор: Ахмедов

МПК: G06G 7/70

Метки: металлических, моделирования, потенциалов, протяженных, распределения, сооружениях, токов, электрических

...произведенными изменениями) запускается двигатель 1 (фиг. 1), который, вращая свою ось, передает через понижающий редуктор 2 вращение диску сцепления 3. Одновременно включается электромагнит 4 и протягивает свой рычаг 5, сцепляя диск 3 с диском 6, вращающим главную ось 7 со шкалами. Начинается выдержка времени во включенном состоянии цепи тока поляризации модели протяженного металлического сооружения (контакты 20 замкнуты).Металлические образцы в электрохимических ячейках 27 (фиг. 2) поляризуются током от источника питания 23, Так как на шкале 7 з установлено время, близкое к нулю, при подаче напряжения на вход автоматического устройства упор 10 опрокидывает кулачок 11 этой шкалы, замыкая контакты 12 этой шкалы программного реле...

Номер патента: 468265

Опубликовано: 25.04.1975

Авторы: Набока, Наумов, Цыфанский

МПК: G06G 7/70

Метки: агрегатов, колебаний, моделирования, транспортных

...нулевого потен- ,циала включены конденсаторы 6 иа к,б;4крайним выводам вторйчной обмоткйпои- .соединены последовательно включенные11дроссели 8 и 8,Дф С-контуры 9 и 9 и1генераторы тока 10 и 10, выходы кото фрых подключены к узлу соединения соот,ветствующего дросселя с Ь С-контуром.Генератор 1 напряжения, дифференцируюшее звено 2, блок умножения 3 и до-.полнительный генератор тока 4 формируют И.ток, пропорциональный силе, эквивалентнойгоризонтальной составляющей воздействия,Наличие в цепях между выходами гене-,раторов тока и узлами соединения соот 1ветствующих дросселей с крайними вывода- Ю,ми вторичной обмотки трансформатора перечисленных выше элементов, формирующихток, пропорциональный эквивалентной силе,обеспечивает повышение точности...

Номер патента: 469125

Опубликовано: 30.04.1975

Авторы: Новиков, Якшин

МПК: G06G 7/18

Метки: интегратор, логическим, управлением

...подается нулевое напряжение и ключ 7 разрывает связь общей точки соединения резисторов 4 и 5 с общей шиной, что ооеспечивает замыкание цепи обратной связи с выхода дополнительного усилителя 3 на глод - основного усилителя 2. коэффициент передачи дополштельного усилителя состагляет величину порядка 700 - 1000, а общий коэффициент обратной связи достигает 350 в 5.За счет усиленной обратной связи слеще.2 з ние нулевого уровня в предложенной схемеицтегратора ослабляется в 350 - 500 раз, по сравнению с известными схемами интеграторов, и составляет на выходной клемме 6 величину порядка единиц миллпвольт,25 При поступлении обрабатываемого импульса на входную клемму 1 одновременно на управляющий вход 9 интегратора подается сигнал...
