Чувичкин

Номер патента: 1607828

Опубликовано: 23.11.1990

Авторы: Газиев, Исмаилов, Ключевский, Сеттарова, Чувичкин, Юсупова

МПК: A61N 5/06

Метки: гелиованна

...1, имеющий(1-образное сечение, на одной вертикальной стойке 2 которого установлено регулируемое по высоте сидение 3, а на другой стойке 4 - термальная камера 5, имеющая возможность поворота в вертикальной плоскости на оси 6 и фиксации фиксатором 7. Стенки 8 термальной камеры 5 выполнены из прозрачного материала, на который нанесено селективное покрытие с областью пропускания выше 440 нм, Зеркала 9 сгруппированы вокруг камеры 5 и закреплены на ней при помощи скоб 1 О таким образом, что при облучении их (зеркал) параллельным пучком солрончто коне по руеная роз- ектчем ной что се- нуты, в рук под1607828 тель Н. Галамагаравцук Корректор И.Подписноебретениям и открытиям приРаугнская наб., д. 4/5П а тент, г. Ужгород, у л. Га Составко...

Номер патента: 1524900

Опубликовано: 30.11.1989

Авторы: Исмаилов, Ключевский, Чувичкин, Юсупова

МПК: A61H 33/06, F24J 2/42

Метки: сауна

...13 и 14. Прозрачные стенки 2,5,6,7 выполнены двухслойными, Основание 11 установлено на платформе 15 с помощью оси 16.Поворот тяг 13 и 14 происходит вокруг шарнирных узлов 17-20, причем тяга 13 приводится в движение редуктором 21, соединенным с электродвигателем 22, либо с ручным приводом.Размер тяг 13 и 14 и точки их шарнирных узлов 17-20 выбираются таким образом, чтобы при движении камеры 1 из вертикального (1) в горизонтальное (11) положение (фиг.З) осуществлялось азимутальное слежение за солнцем. Передняя стенка 2 выполнена в виде дверцы, закрепленной на петлях 23, Полости 9 и 10 сообщены с атмосферой при помощи окон 24, а для контроля температуры в камере 1 предусмртрен термометр 25, Вручную,основание 11 поворачивается вокруг оси...

Номер патента: 1361364

Опубликовано: 23.12.1987

Авторы: Лернер, Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: силовая

...через управляемый дроссель и гибкий трубопровод к буферной полости, о т л и ч а ю щ а я с я тем,что, с целью уменьшения габаритов,установка дополнительно снабжена резервуаром для жидкости и всасывающим и нагнетающим клапанами, насос размещен в резервуаре и выполнен в видеохватывающего дополнительный цилиндргидравлического цилиндра, снабженноговерхней и нижней крышками, в каждойиз которых выполнено центральное от- . верстие, а дополнительный цилиндрвыполнен в виде подпружиненного дифференциального поршня, причем большаяступень дифференциального поршня размещена в гидравлическом цилиндре с кольцевым зазором, меньшая .его ступень размещена в центральном отверс тии верхней крышки, клапана выполнены в виде манжет, всасывающий - размещен в...

Номер патента: 1268775

Опубликовано: 07.11.1986

Авторы: Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...полости горячего цилиндра собразованием надпоршневой 18 и подпоршневой 19 зон и частично в гидравлическомцилиндре, и расточку 20, выполненную вднище горячего цилиндра,Двигатель работает следующим образом,Если к нагревателю 8 подводится тепловой поток, давление рабочего тела возрастает, действует через жидкость на ступень меньшего диаметра дифференциального поршня 16, заставляет его перемещаться вниз, сжимая пружину 17, при этом ступень 2, при этом температура и давление рабочего тела понижаются, Энергия, запасенная пружиной 17, заставляет двухступенчатый дифференциальный поршень двигаться вверх, что приводит к интенсивному перемещению жидкости из холодной жидкостной полости 5 цилиндра 2 через гидравлическую магистраль 7 в...

Номер патента: 1267023

Опубликовано: 30.10.1986

Авторы: Коваленко, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: силовая

...г. Ужгород, ул, Проектная, ч 1 12 б 70Изобретение относится к машиностроению, а именна к двигателестроеиию, и может быть использовано при создании автономных силовых установок, работающих с двигателем Стирлинга.Целью изобретения является повышение коэффициента полезного действия силовой установки путем интенсификации теплообмена во внутреннем контуре двигателя Стирлинга, 10На чертеже представлена принципиальная схема установки.Силовая установка состоит иэ двигателя с внешним подводом теплоты 1, радиатора 2, подключенного через 15 контур 3 циркуляции охлаждающей жидкости к охладителям 4 двигателя, выхлопной трубы 5 и вытяжной трубы 6, которая имеет сужение, образующее пассивное сопла эжектора 7. 20При работе силовой установки...

Номер патента: 1121470

Опубликовано: 30.10.1984

Авторы: Ключевский, Крюков, Орда, Семянников, Трухов, Турсунбаев, Чувичкин

МПК: F02B 75/32

Метки: поршневая

...боковых сил, ползун применяется обычно на тихоходных машинах и для обеспечения его нормальной работы необходима жидкая смазка .поверхностей трения, наличие которой нежелательно в ряде поршневых машин, например в двигателях Стирлинга, компрессорах, криогенных машинах.Целью изобретения является снижение механических потерь путем уменьшения боковых нагрузок в цилиндропоршневой группе.Указанная цель достигается тем, что в поршневой машине, содержащей картер с размещенным в нем коленчатым валом, по меньшей мере один цилиндр, закрепленный на картере, и поршень со штоком, размещенный в цилиндре и подсоединенный к коленчатому валу через механизм разгрузки поршня от действия боковых сил и шатун, механизм разгрузки поршня от действия 21470...

Номер патента: 1103003

Опубликовано: 15.07.1984

Авторы: Лернер, Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...рабочий поршень и поршеньвытеснитель, отделяющие одну от дру-,гой внутри цилиндра по меньшей меретри полости: горячую и холодную,сообщенные между собой через нагреватель, регенератор и охладитель, ибуферную полость, снабжен дополнительным подвижным вдоль оси цилинд 35ром, в котором на пружине установлендополнительный поршень, разделяющийвнутреннее пространство дополнительного цилиндра на рабочую камеру, под"40ключенную к буферной полости двигателя при,помощи гибкого трубопровода,и демпферную камеру с пружиной, причем дополнительный цилиндр кинематически соединен с потребителем энер 4гии его перемещений вдоль оси.Гибкйй трубопровод снабжен дросселем переменного сечения.На чертеже представлен двигательс внешним подводом теплоты,Двигатель...

Номер патента: 1065627

Опубликовано: 07.01.1984

Авторы: Абрамов, Атаджанов, Ахмедов, Максумов, Трухов, Турсунбаев, Фишман, Чувичкин, Ягудаев

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...одним из цилиндров, жаростойкий элемент выполнен в виде керамического пористого стакана, установленного внутри нагревателя днищем вверх и с образованием кольцевого зазора, а топливовоздушный смеситель подключен во внутрь керамического стакана, и отношение внутреннего диаметра кольцевого зазора между нагревателем и керамическим стаканом к его наружному диаметру выполнено равным 0,7 - 0,9.Подогреватель подводимого воздуха выполнен в виде двух дополнительных соосных труб, примыкающих к верхнему торцу нагревателя, а последний охвачен кожухом с образованием кольцевого канала для сообщения межтрубного пространства подогревателя подводимого воздуха с топливовоздушным смесителем.Топливовоздушный смеситель выполненв виде инжектора. рения и...

Номер патента: 1054566

Опубликовано: 15.11.1983

Авторы: Ключевский, Крюков, Семянников, Трухов, Хасанов, Чувичкин, Широв

МПК: F02G 1/043

Метки: внешним, двигателя, подводом, поршень, теплоты

...подводом теплоты, содержащие нап равляющую юбку с плоским днищем и уплотнительными элементами, и прикрепленные к днищу теплозащитный колпак, внутренняя полость которого заполнена газом 1 . 1 ООднако известные устройства снабжены рядом.теплоотражательных э кранов, препятствующих утечкам тепла с рабочей поверхности колпака, что усложняет конструкцию и затрудняет сборку 15 тепла защитного колпака, а жесткое соединение колпака с юбкой поршия по периферии приводит к значительным перетечкам тепла.Цель изобретения - повышение эффективности двигателя путем снижения утечек тепла с рабочей поверхности колпака.Для достижения поставленной цели . в поршне двигателя с внешним подводом 25 теплоты, содержащем направляющую юбку с плоским днищем и...

Номер патента: 1030570

Опубликовано: 23.07.1983

Авторы: Ключевский, Крюков, Орда, Семянников, Трухов, Чувичкин

МПК: F02G 1/04

Метки: силовая

...силовой установки 1Поставленная цель достигается тем, что силовая установка, содержацая двигатель с внешним подводом теплоты и связанный с ним при помощи привода электрогенератор, заключенный в полую оболочку, сооб щенную с внутренней, полостью картера двигателя, дополнительно содержит холодильник и снабжена по меньшей мере двумя перепускными трубопроводами, подключенными с 35 одной стороны к картеру двигателя, а с другой к оболочке электрогенератора, причем холодильник подключен к перепускным.трубопроводам и последние снабжены соответственно впускным и выпускным клапанами.На чертеже изображена силовая установка, разрез.Силовая установка содержит двигатель 1 с внешним подводом теплоты, провод 2 которого кинематически связан с...

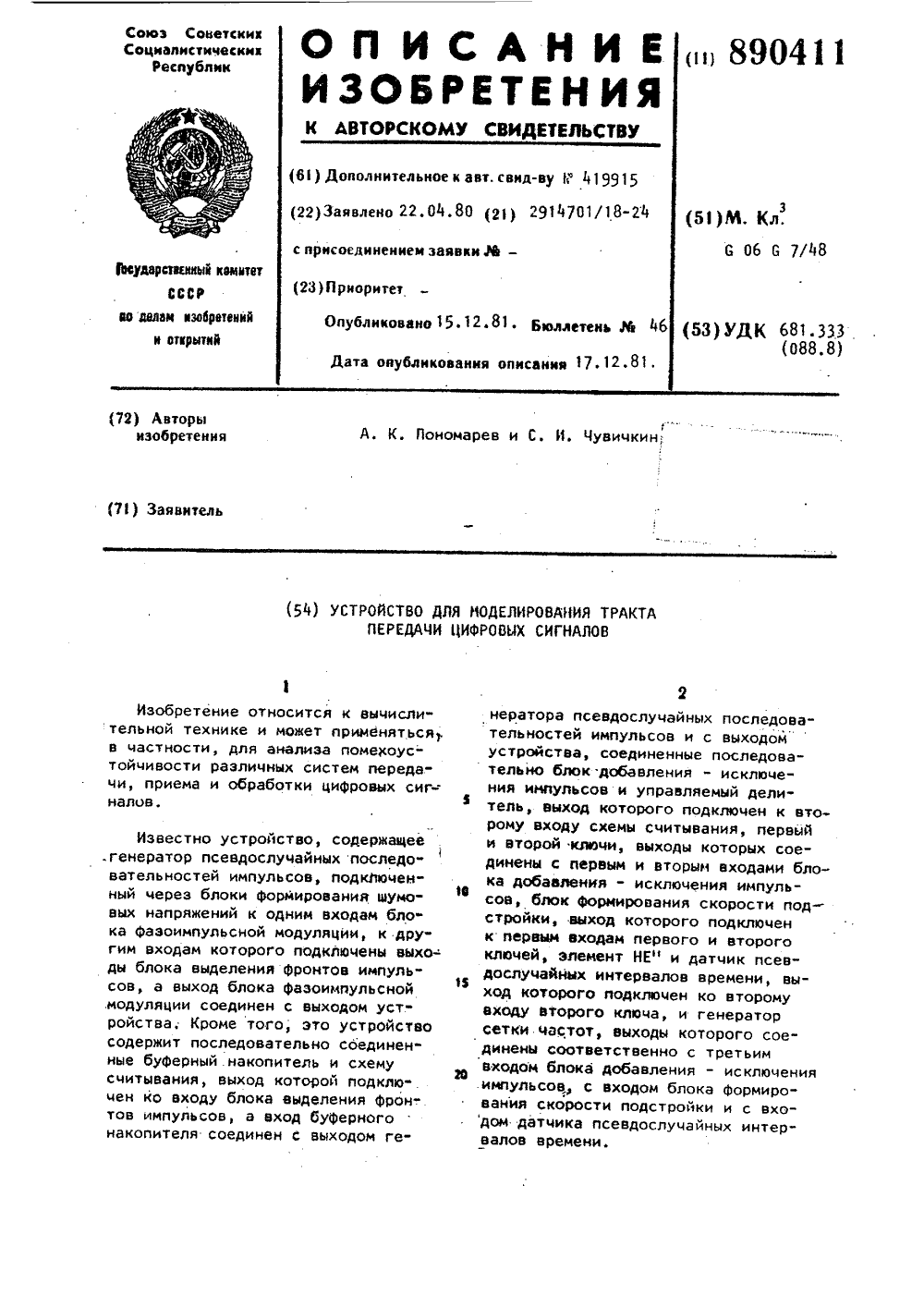

Номер патента: 890411

Опубликовано: 15.12.1981

Авторы: Пономарев, Чувичкин

МПК: G06G 7/48

Метки: моделирования, передачи, сигналов, тракта, цифровых

...к которому подсоединен источник циФровой информации. В качестве последнего может использоваться как внешний датчик цифрового теста, так и генератор псевдослучайных последовательностей импульсов 1, подключаемый через ключ ко входу устройства. Упраляющий вход частотного модулятора соединен с выходом сумматора 7, один вход которого через аттенюатор 8 подключен к выходу источника постоянного напряжения 10, а второй вход через аналогичный аттенюатор 9 и вспомогательный формирователь шумового напряжения 11 соединен с дополнительным выходом генератора псевдослучайных последовательностей импульсов 1. Выход блока Фазоимпульсной модуляции 3 соединен с первым входом первого элемента И 12 и одновременно через инвертор 13 - с первым входом второго...

Номер патента: 873434

Опубликовано: 15.10.1981

Авторы: Пономарев, Чувичкин

МПК: H04L 1/04

Метки: радиоканалов, регенераторов, сигнала, фазирования, цифрового

...причем при увеличении количества фронтов напряжение на выходе интегратора 5 увеличивается, это напряжение с выхода последнего поступает на вход преобразователя 6, где преобразуется в кодовый сигнал, воздействующий через элемент ИЛИ 7 на управляющие входы делителей 8 и 9 так, что при увеличении напряжения увеличивается и коэффициент деления делителей 8 и 9 и, следовательно, увеличивается инерционность устройства фазирования и повышается устойчивость устройства к случайным флуктациям фазы входного сигнала. Кроме того, фронты входного сигнала поступают на входы реверсивного счетчика 11 и на вход счетчика импульсов 17 через первый, второй и третий временные селекторы 10, 12 и 18. Зоны временной селекции (Окна селекторов) формируются из...

Номер патента: 815938

Опубликовано: 23.03.1981

Авторы: Пономарев, Чувичкин

МПК: H03M 13/51, H04L 12/26

Метки: дроблений, защиты, принимаемогосигнала, телеграфнойаппаратуры

...первого выхода интегратора 2поступает на вход синхронизации триггера 12 и на вход инвертора 1. Сигнал с выхода триггера 11 поступает на информационный вход триггера 12 и т, д.В результате на выходе элемента И - НЕ28 импульсы, совпадающие с единичными знаковыми, формируются, начиная с второй единичной посылки входного сигнала.Положительный фронт входного сигнала с первого выхода выделителя 3 фронтов поступает на элемент И - НЕ 29. В случае, если в предыдущем интервале был зарегистрирован знак 0, потенциал с выхода триггера 11 открывает элемент И - НЕ 29, положительный фронт входного сигнала устанавливает триггер 6 в единичное состояние и запускает счетчик 19. На счетный вход счетчика 19 поступают импульсы генератора 20, Если фронт...

Номер патента: 794238

Опубликовано: 07.01.1981

Авторы: Вольных, Гусятников, Костылев, Орунов, Семянников, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/047

Метки: обратномуциклам, прямому, работающая, стирлинга, теплоэнергетическая

...режиме двигатель без выработки холода и комбинированном режиме двигатель - холодильник с выработкой холода. 3 20 54) ТЕПЛОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКАБОТАЮЩАЯ ПО ПРЯМОМУ И ОБРАТНОМЦИКЛАМ СТИРЛИНГАник-холодильник 14, регенератор 15 и холодильник 16. Оба цилиндра соосно крепятся к картеру 17 двигателя, в котором размещены синхронизирующий механизм 18, шатуны 19 и кривошипные валы 20. Через картер проходит шток 21, жестко соединяющий оба поршня-вытеснителя. Общая полость и одна из вспомогательных при помощи трубопроводов 22, 23 и трехходового крана 24 могут быть соединены между собой либо при помощи того же крана общая полость подключается трубопроводами 22 и 25 к буферной камере 26.Установка работает в режиме двигатель, когда общая полость с...

Номер патента: 786036

Опубликовано: 07.12.1980

Авторы: Пономарев, Чувичкин

МПК: H04L 7/04

Метки: регенераторов, сигнала, фазирования, цифрового

...например, по схеме последовательного кодирования, В зависимости от величины поступающего на его вход напряжения на выходе преобразователя 10 образуется цифровая кодовая последовательность с различнымчередованием нулей и единиц. Эта последовательность с выхода преобразо-,вателя 10 поступает на вход коммутатора 11, выполненного, например, ввиде набора логических ячеек И-ИЛИНЕ,На другие входы коммутатора 11 сразличных выходов генератора 12 поступают последовательности импульсовс постоянной амплитудой и различными частотами следования. При сильнойкорреляции временных искажений кодовая последовательность на входе коммутатора 11 такова, что на выход пропускается импульсная последовательность с максимальной частотой следования, при...

Номер патента: 720772

Опубликовано: 05.03.1980

Авторы: Пономарев, Чувичкин

МПК: H04L 11/08

Метки: искажений, сигналов, синхронных, телеграфных

...Блок 5 срабатывает це только от сигнала реверсивного счетчика 4,но и от сигналов делителя 9. Частота вспомо гательного срабатывания блока 5 определяетсянеобходимой величиной коррекции частоты,требуемой точностью коррекции. В качестведелителя коррекции используется прсобразователь код-частота. Изменение коэффициентаделения делителя 9 осугцествляется кодом числа, записанного в дополнительном реверсивном счетчике 10, На входы дополнительного реверсивного счетчика 10 поступают сигналыс выхода реверсивного счетчика 4 и, есливыбрать коэффициент деления дополнитель.ного реверсивного счетчика 10 достаточнобольшим, то двоичное число, записанное в дополнительном реверсивном счетчике 10, бу. дет пропорционально расстройке частот задаю. щего...
