Сеточный интегратор для решения нелинейных задач

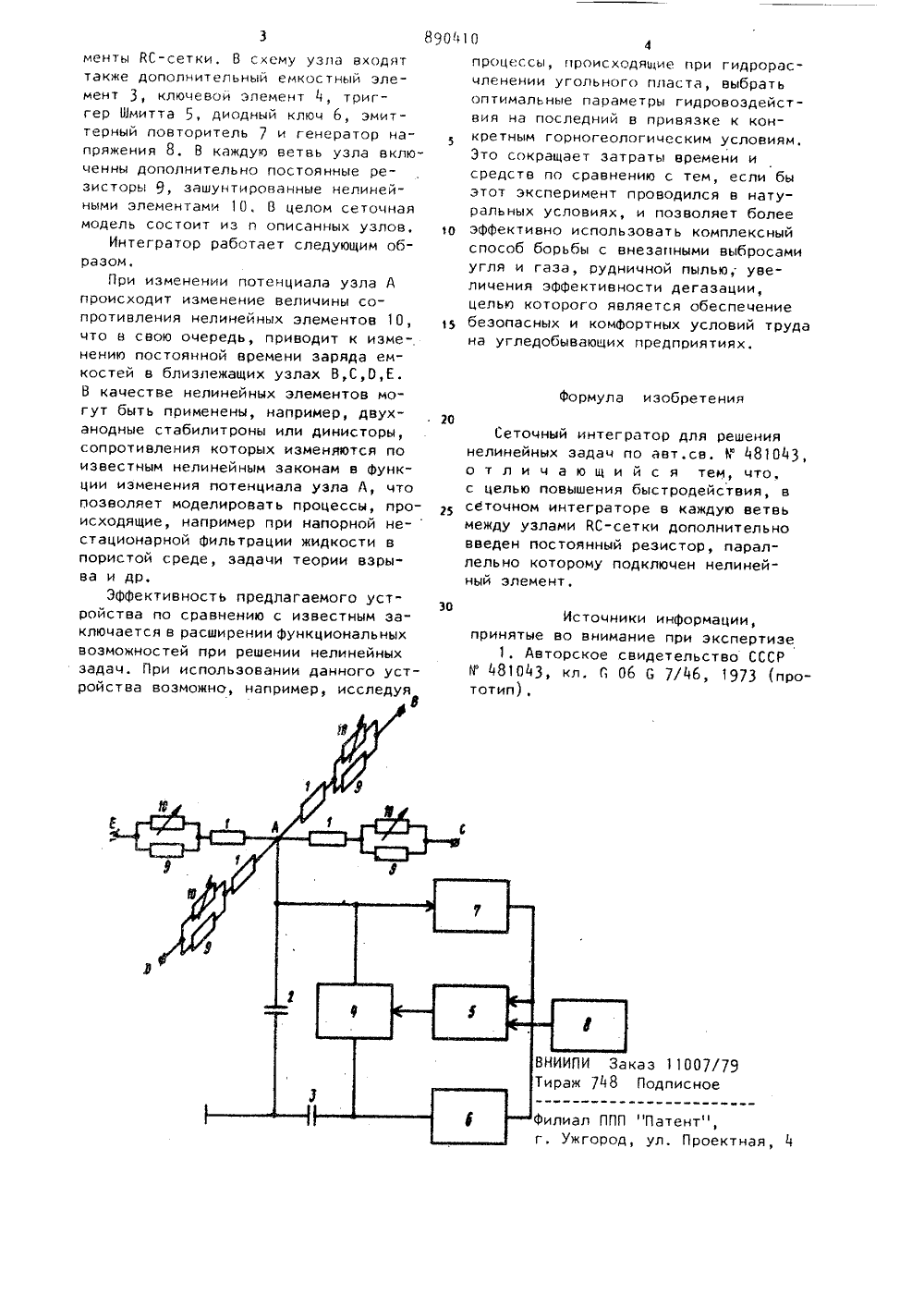

Союз СоветскнкСоцнапмстнческикреспублик Оп ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 890410(51)М. Кл. С 06 С 7/46 Ъеударстеелай кемктет АЗССР в делан вэабретеккй н втермтк(54) СЕТОЧНЫЙ ИНТЕГРАТОР ДЛЯ РЕВЕНИЯ НЕЛИНЕЙНЫХЗАДАЧ Изобретение относится к аналоговой и гибридной вычислительной технике и предназначено для моделирования нелинейных дифференциальных уравнений,По основному авт.св. 11 481043 известен сеточный интегратор, содержащий последовательно соединенные триггер Шмитта и ключевой элемент, первый и второй выходы которого непосредственно и через емкостный элемент параллельно подключены емкостному элементу ВС-сетки, диодный ключ, выход которого соединен со входом емкостного элемента и вторым выходом ключевого элемента, и эмиттерный повторитель, подключенный входом к первому выходу ключевого элемента, а выход эмиттерного повторителя соединен с первым входом триггера Ымитта и входом диодного ключа, причем второй вход триггера Шмитта подключен к выходу генератора напряжения, что упрощает устройство и повышает точ ность его работы 111. Недостатком этого устройства является отсутствие возможности нелинейного управления резисторами мо"делирующей среды в функции изменения потенциалов в узлах КС-сетки,например при моделировании процессагидроразрыва или гидрорасчленениягорных пород.Цель изобретения - повышение быстродействия и расширение функциональ 1 Оных возможностей устройства,Поставленная цель достигаетсятеи, что в сеточный интегратор длярешения нелинейных задач в каждую15ветвь между узлами кС-сетки дополнительно введен постоянный резисторпараллельно которому подключен нелинейный элемент,На чертеже приведена функциональная схема одного узлового элементасеточного интегратора.В приведенной схеме резистивныеэлементы 1 вместе с емкостными элементами 2 представляют собой эле890410 Формула изобретения каз 11007Подписно"Патент", ул, Проектная,менты ВС-сетки, В схему узла входят также дополнительный емкостный элемент 3, ключевой элемент 4, триггер шмитта 5, диодный ключ 6, эмиттерный повторитель 7 и генератор напряжения 8, В каждую ветвь узла включенны дополнительно постоянные резисторы 9, зашунтированные нелинейными элементами 10. В целом сеточная модель состоит из и описанных узлов.Интегратор работает следующим образом,При изменении потенциала узла А происходит изменениЕ величины сопротивления нелинейных элементов 10, что в свою очередь, приводит к изменению постоянной времени заряда емкостей в близлежащих узлах В,С,В,Е. В качестве нелинейных элементов могут быть применены, например, двуханодные стабилитроны или динисторы, сопротивления которых изменяются по известным нелинейным законам в функции изменения потенциала узла А, что позволяет моделировать процессы, происходящие, например при напорной не-стационарной фильтрации жидкости в пористой среде, задачи теории взрыва и др.ЭфФективность предлагаемого устройства по сравнению с известным заключается в расширении Функциональных возможностей при решении нелинейных задач. При использовании данного устройства возможно, например, исследуя8 процессы, происходящие при гидрорасчленении угольного пласта, выбратьоптимальные параметры гидровоздействия на последний в привязке к конкретным горногеологическим условиям.Это сокращает затраты времени исредств по сравнению с тем, если быэтот эксперимент проводился в натуральных условиях, и позволяет более о эффективно использовать комплексныйспособ борьбы с внезапными выбросамиугля и газа, рудничной пылью, увеличения эффективности дегазации,целью которого является обеспечение 1 безопасных и комфортных условий трудана угледобывающих предприятиях. 20Сеточный интегратор для решениянелинейных задач по авт.св. Ю" 481043, о т л и ч а ю щ и й с я тем, что с целью повышения быстродействия, в свточном интеграторе в каждую ветвь между узлами ВС-сетки дополнительно введен постоянный резистор, параллельно которому подключен нелинейный элемент. звИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРв 481043, кл. 0 06 0 7/46, 1973 (прототип).
