Формирователь импульсов по экстремумам сигнала

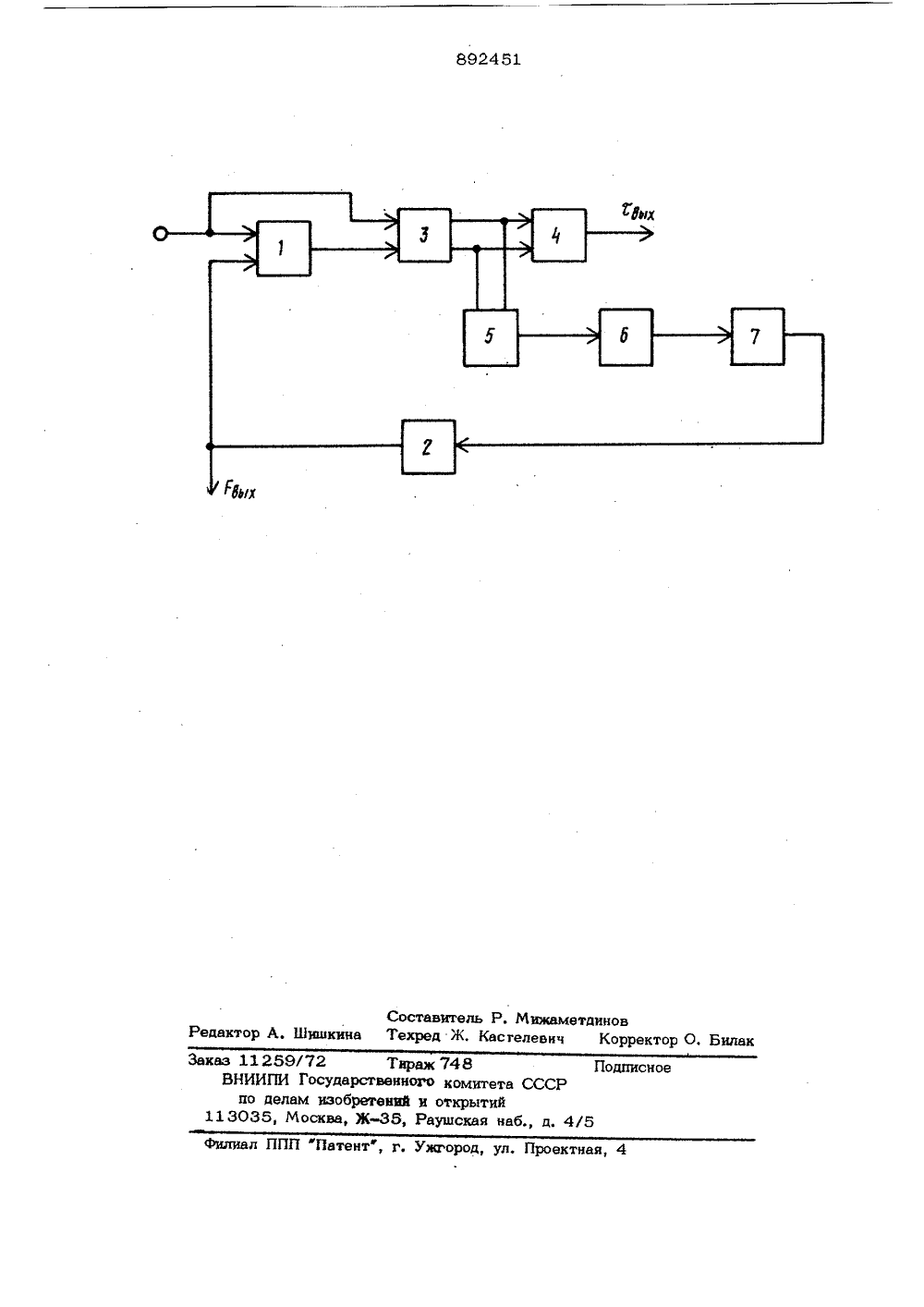

Союз СоветскихСоциалистическихРеспублик ОЛИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 и 892451 61) Дополнительное к авт, с вид-ву(51)М, Кл, С 06 6 7/32 с присоединением заявки М ЬеударстеоаЫ 1 кветет СССР ае млам наевретеннв и вткрнтвй(72) Автор изобретения В,ЖИ.е 3 ч"й А тЕ;"Г, и,е 1тт.ХЙ 111 л,;д -т строещ Тамбовский институт химического машин(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ПО ЭКСТРЕМУМАМСИГНАЛА Изобретение относится к импульснойтехнике и может быть использовано дляанализа случайных процессов.Известен формирователь импульсов поэкстремумам сигнала, содержащий генератор тактовых импульсов, дифференциальный усилитель, триггер 1,11Однако устройство имеет сравнитель но низкую точность и недостаточные ча стотный и динамический диапазоны.Известен формирователь. импульсов потоэкстремумам, содержаший генератор управляемой частоты, выход которого через блок хранения и выборки сигнала соединен с первым входом дифференциаль15 ного усилителя, второй вход которого соединен с вторым входом блока хранения и выборки сигнала, а выход дифференциального усилителя подключен к входу триггера 23.20Недостатком устройства являются низкие функциональные воэможности.Цель изобретения - расширение функциональных воэможностей. Поставленная цель достигается тем, что в формирователь импульсов по экстремумам сигнала, содержащий блок хранения и выборки сигнала, первый вход н выход которого соответственно соединены с первым и вторым входами дифференциального усилителя, второй вход - с выходом генератора управляемой частоты, триггер, первый и второй входы которого подключены к первому и второму выходам дифференциального усилителя, а выход - к первой выходной шине, введена цепь отрицательной обратной связи, состояшая нз последовательно соединенных блока выделения модуля сигнала, усилителя и фильтра низких частот, причем первый и второй входы блока выделения модуля сигнала соединены с первым и вторым выходами дифференциального усилителя, выход фнльт- ра низких частот подключен к входу генератора управляемой частоты, выход которого соединен со второй выходной шиной.На чертеже приведена структурная электрическая схема устройства.892451уля, усилитель 6 и фильтр низких частотизменяет частоту управляемого генератора 2 таким образом, чтобы уменьшитьвыходной сигнал дифференциального усилителя, т,е. устройство охваченоотрицательной обратной связью, которая уменьшаетдпительность этапа хранения блока 1 приувеличении производной от входного сигнала. Частота управления генератора 2 ли 10 нейно связана со значением производнойот входного сигнала,Таким образом, введение в формирователь импульсов по экстремумам сигнала отрицательной обратной связи позволяет определить информацию о модуле производной от входного сигнала, что расширяет функциональную возможность устройства. Устройство содержит блок 1 храненияи выборки сигнала, генератор 2 управляемой частоты, дифференциальный усилитель 3, триггер 4, последовательно соединенные блок 5 выделения модуля сигнала, усилитель 6, фильтр 7 низких частот.Первый вход и выход блока 1 хранения ивыборки сигнала соединены с первыми,входами дифференциального усюытеля 3,второй вход - с выходом генератора 2управляемой частоты, Первый и второй входы триггера 4 подключены к выходам диффере 1 шиального усилителя 3 к первому и.второму входам блока 5 выделения модулясигнала, а выход - к первой выходной шине. Вход генератора 2 управляемой чаототы соединен с выходом фильтра 7 низких частот, а выход - с выходной шиной.формирователь импульсов по экстремумам сигнала работает следующим образом. 2 оИсследуемый сигнал подается на первый вход блока 1 хранения и выборки,имеющего два этапа работы: этап хранения и этап выборки, На этапе выборкимгновенные значения выходного сигнала 25блока 4 равны мгновенным значениямвходного сигнала устройства, а на этапехранения значения ьыходного сигнала блока равны значениям входного сигнала устройства в момент появления заднего фрон- зота импульсов от генератора 2 управляемой частоты на втором входе блока 1 .Длительность этапа хранения соответствует паузе между импульсами генератора,длительность которых достаточно мала.35Постоянная времени цепей хранения значительно больше, чем у цепей выборки,Выходной сигнал блока 1 поступает навторой вход дифференциального усилителя3, на первый вход которого подается иоследуемый сигнал,На выходах усилителя формируется сжнал пилообразной формы в противофазеполярность которого определяет знак производной . Переключение триггера осуще 45ствляется задними фронтами пилообразныхимпульсов одной полярности с погрешностью до периода импльсов с выхода генератора 2 в моменты.смени знака производной входного сигнала. Длительностьвыходных импульсов триггера равна временным интервалам между соседними экстремумами входного сигнала.Выходной сигнал дифференциальногоусилителя 3 через блок 5 выделения мо формула изобретения формирователь импульсов по экстремумам сигнала, содержащий блок хранения и выборки сигнала, первый вход и выход которого соединены соответственно с первым и вторым входами дифференциаль ного усилителя, второй вход - с выходом генератора управляемой частоты, триггер, первый и второй входы котс- рого подключены к первому и второму выходам дифференциального усилителя, а выход - к первой выходной шине, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введена цепь отрицатепьной обратной связи, состоящая из последовательно соединенных блока выделения модуля сигнала, усилителя и фильтра низких частот, причем первые и вторые входы блока выделения модуля сигнала соединены с первым и вторым выходами дифференциального усилителя, а выход фильтра низких частот подключен к входу генератора управляемой частоты, выход которого соединен со второй выходной шиной. Источники информацииу принятые во внимание цри экспертизе 1 . формирователь импульсов по эксч. ремумам сигнала, "Приборы и техника эксперимента", 1970, % 3, с, 171. 2, Авторское свидетельство СССР892451 м 11259/72 Тираж 748ВНИИПИ Государственного комитета ССпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д сно
