Регулятор уровня

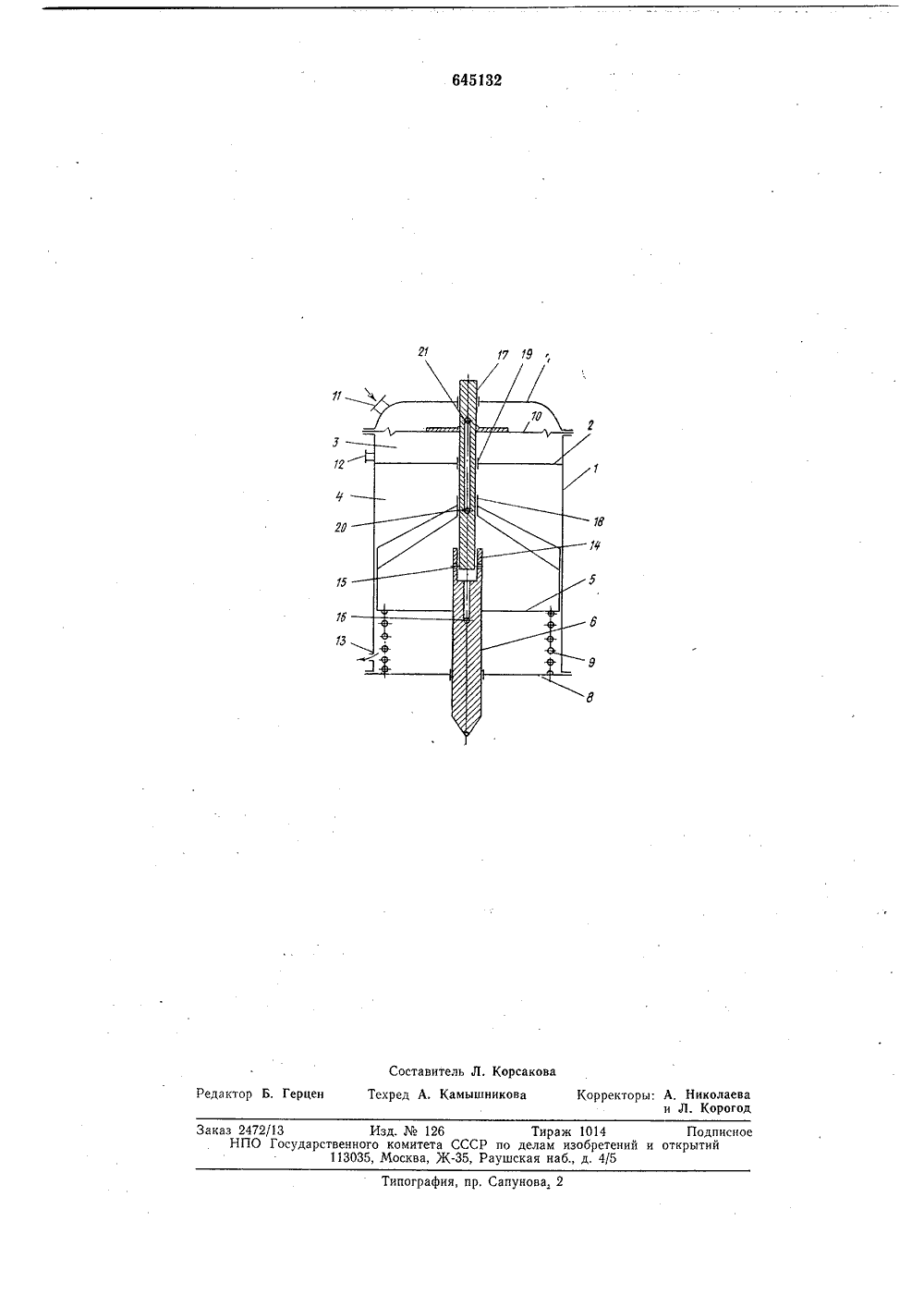

(и) 64 И 32 Соаз Советских Социалистических Республик(45) Дата опубликования описания 30.01.7 Кл.б 0 Государственный комите Совета Министров СССР по делам изобретенийоткрытий(71) Заявитель ГУЛЯТОР УРОВ установленной в верхней часщей с отверстием штока клапрующий клапан 2,Однако в силу того, что возможно толь ко два положения штока с клапанами, регулирование является позиционным, что является недостатком данного регулятора.Цель изобретения - повышение точности данного регулятора, Эта цель до стигается тем, что в поршне установлендополнительный шток, в верхней части которого выполнена выточка в виде стакана с радиальными отверстиями в стенке, а торец стакана связан с осевым каналом штока, причем нижний конец штока, закрепленного в мембране, размещен в стакане дополнительного штока, а нижний конец дополнительного штока связан с регулирующим клапаномо На чертеже схематически представленпродольный разрез регулятора.Регулятор уровня представляеткорпус 1, разделенный стенкой 2 на сти 3 мембранную и 4 рабочую.В рабочей полости 4 помещен полыйпоршень 5, жестко соединенный с дополнительным штоком 6.Корпус сверху зазу - днищем. 8. Ме0 щем - установлена ти, образуюан и регулисобой полоИзобретение относится к регуляторам уровня жидкости и может быть использовано для поддержания постоянного уровня жидкости в установках, работающих под давлением, химической, газовой, нефтедобывающей, нефтеперерабатывающей и др, промышленностях.Известно, что для регулирования уровня жидкости в установках, работающих под давлением, обычно применяются пневматические, гидравлические, электронные регуляторы 1, 2. Основными недостатками которых является необходимость подвода электроэнергии и применения взрывозащиты, наличие дополнительных устройств, таких как насосы, фильтры и др., кроме того они работают в комплексе с датчиками, исполнительными механизмами и др. устройствами, а также сложны в изготовлении:Наиболее близким к изобретению является регулятор уровня, содержащий корпус с входным и выходным йатрубками, мембрану с жестко укрепленным штоком, в котором выполнены радиальные и осевые каналы, перегородку с втулкой, разделяющую корпус на мембранную полость и рабочую полость, в которой размещен подпружиненный полый поршень с втулкой,крыт крышкои 7, сни жду поршнем и днп пружина 9,Между цилиндром и крышкой помещенамембрана 10, образуя полость 4, На крьипке 7 закреплен входной патрубок 11, соединяющий полость с газовым пространствомрегулируемой емкости. Штуцер 12, закрепленный на цилиндре, предназначен дляподвода жидкости из регулируемой емкости. Снизу на цилиндре выполнен выходной патрубок 13, соединяющий полость сатмосферой.На верхнем конце дополнительного штока выполнена втулка 14, На штоке имеютсярадиальные и осевое отверстия 15, 16, служащие для соединения полостей. Нижнийконец дополнительного штока служит длясоединения с регулирующим клапаном,Шток 17 жестко связан с мембраной ипроходит через втулку 18, выполненнуювместе с поршнем, и направляющую втулку19, выполненную в перегородке.В штоке выполнены отверстия 20, 21,служащие для соединения полостей, длячего отверстия соединены осевым отверстием,Втулка 18 и отверстие 20 образуют клапан.Лишь в одном положении штока 17 относительно поршня 5 с дополнительным штоком 6 оба клапана закрыты, но при перемещении штока 17 относительно поршня 5с дополнительным штоком 6, они могут поочередно открываться.Регулирование уровня жидкости по расходу обеспечивается нормально открытымрегулирующим клапаном, который устанавливается после регулируемой емкости.Регулятор уровня устанавливается так,чтобы среднее положение мембраны 10 находилось в регулируемой емкости.При установке регулятора ниже установленного уровня жидкости на мембране 10закрепляется груз весом, равный силе давления на мембрану 10 гидростатнческогостолба жидкости, заключенного между оптимальным уровнем жидкости и среднемположением мем бр а ны.При понижении уровня жидкости давление со стороны жидкости,на мембрану 10уменьшается на величину гидростатического давления столба жидкости, заключенного между оптимальным и действительнымуровнем. Под действием силы, образованной разностью давлений, мембрана перемещается вниз на величину, пропорциональную изменению уровня жидкости, перемещая шток 17 и открывает отверстие 20,через которое в полость 4 из полости 3 по ступает газ под давлением, равным давлению в регулируемой емкости.Когда сила давления газа, действующаяна поршень 5, станет больше силы пружины 9, поршень 5 переместится вниз вместес втулкой 18 и закроет отверстие 20. Пружина 9 сожмется и силы, действующие напоршень 5, уравновесятся.Таким образом, поршень 5 стабилизируется в новом положении, уменьшив проходное сечение регулирующего клапана, и расход жидкости из емкости уменьшится.5 При повышении уровня жидкости давление со стороны жидкости на мембрану 10 увеличивается на величину гидростатического давления столба жидкости, заключенного между оптимальным и действитель О ным уровнем. Под действием силы, образованной разностью давлений, мембрана 10 перемещается вверх на величину, пропорциональную изменению уровня, перемещает шток 17 и открывает отверстие 15, 15 Газ, находящийся в полости 4, через отверстие 15, 16, 13 уходит в атмосферу.. Давление газа в полости 4 уменьшается дотех пор, пока сила пружины 9, превзойдя силу давления газа, не переместит поршень 20 5 вверх, закрыв отверстие 15. Пружина 9растянется и силы, действующие на поршень 5, уравняются.Поршень 5 устанавливается в новое положение, увеличив проходное сечение регу 30 35 40 45 50 55 60 65 лирующего клапана. Расход жидкости из емкости уменьшается,Регулирование уровня жидкости по притоку обеспечивается нормально закрытым регулирующим клапаном, который устанавливается до регулируемой емкости, т. е. при понижении уровня жидкости поршень 5 перемещается вниз, увеличивая проходное сечение регулирующего клапана и наоборот,Формула изобретения Регулятор уровня, содержащий корпус с входным и выходным патрубками, мембрану с жестко укрепленным штоком, в котором выполнены радиальные и осевые каналы, перегородку с втулкой, разделяющую корпус на мембранную полость и рабочую полость, в которой размещен подпружиненный полый поршень с втулкой, установленной в верхней части, образующей с отверстием штока клапан, и регулирующий клапан, отличающийся тем, что, с целью повышения точности регулятора, в поршне установлен дополнительный шток, в верхней части которого выполнена выточка в виде стакана с радиальными отверстиями в стенке, а торец стакана связан с осевым каналом штока, причем нижний конец штока, закрепленного в мембране, размещен в стакане дополнительного штока, а нижний конец дополнительного штока связан с регулирующим клапаном.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР116361, кл. 6 ОЮ 9/02, 1958,2, Авторское свидетельство СССР87496, кл. й ОЮ 9/02, 1950.64513211 19 Составительрсаков актор Б. Герцен Техред А. Камышникова Корректоры: А, Николаеваи Л. Корогод аказ 2472/13 Изд.126 Тираж 1014 Подписно НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5пография, пр. Сапунова
