F16H — Передачи

Номер патента: 1663280

Опубликовано: 15.07.1991

Авторы: Лаптик, Стельман, Ясевич

МПК: F16H 25/20

Метки: гидростатическая, передача, червячно-реечная

...14 и 15, 16. Каналы 13 и 14 лежат в плоскости А-А и связаны с входными отверстиями продольных каналов левой стороны витков, а каналы 15 и 16 лежат в плоскости Б-Б и связаны с входными отверстиями продольных каналов правой стороны витков. С другой стороны дуговые каналы 13 и 15 связаны через отверстия 17 и 18 с магистралью высокого давления и подают масло в карманы 4, находящиеся в зоне взаимодействия червяка 3 с рейкой 2, а дуговые каналы 14 и 16 через отверстие 19 связаны с магистралью низкого давления, предназначенной для предварительного заполнения маслом маслоподводящих каналов 5 и карманов 4, Червяк 3 установлен в корпусе 1 на стандартных роликоподшипниках с обычной регулировкой радиального и осевого зазоров.Передача работает...

Номер патента: 1663281

Опубликовано: 15.07.1991

Авторы: Брольник, Даценко, Жильцов

МПК: F16H 25/20

Метки: гидростатическая, передача, червячно-реечная

...корпуса 3 пластины 10 и клина 11, установленного между фланцем 4 и основным корпусом 1 в зазоре 12. Каждый гидроцилиндр 8 установлен таким образом, что его ось параллельна продольной плоскости А зацепления червяка 5 с червячной рейкой 6 и имеет плунжер 13 и закрепленный на его свободном торце ролик 14 для взаимодействия со станиной 7 станка, Фиксацию дополнительного корпуса 3 по оси червяка прижимом планки 15 и 16 на упор 17(фиг.3). В рабочем положении червяк 5 находится в зацеплении с червячной рейкой 6 на полную высоту ее зуба. Давление масла в плоскости 9 гидроцилиндров 8 отсутствует,Сборка и разборка гидростатической червячно-реечной передачи производится следующим образом.Для демонтажа извлекаются монтажные клинья 11 и в полость 9...

Номер патента: 1663282

Опубликовано: 15.07.1991

Авторы: Духанин, Семеноженков

МПК: F16H 27/06

Метки: вращения, прерывистого, привод

...19 с датчиком 20 положения выходного вала 2.Привод прерывистого вращения работает следующим образом,8 исходном положении коромысло 15 опирается нв упор 16 и система занимает положение, близкое к неустойчивому равновесию, упругий элемент 14 максимально сжат упором 11 ползунв 10, находящегося в крайнем левом положении. По команде системы управления 19 сцепная муфта 9 входит во взаимодействие с обгонной муфтой 7, соединяя коромысло 4 с выходным валом 2. Привод 18 воздействует на коромысло 15, поворачивая его по часовой стрелке, и выводит систему из положения неустойчивого равновесия. Упругий элемент 14, разжимаясь, воздействует на упор 11 и разгоняет ползун 10, который через шатун 12, поворачивает рычаг 4 по часовой стрелке. Обгонная муфта...

Номер патента: 1663283

Опубликовано: 15.07.1991

Авторы: Журавлев, Иванов, Иофис, Любанов, Полтавский

МПК: F16H 55/08

Метки: зацепления, зубчатая, передача, силовая, смешанного

...в силовых зубчатых передачах. Целью изобретения является повышение нагруэочной способности путем устранения геометрического концентратора напряжений в средней части по высоте зуба. В передаче смешанного зацепления, содержащей колеса, боковые профили зубьев которых включают переходные эвольвентные участки между точками 4 - 5, 8 - 9 вблизи полюса зацепления, участки Между точками 5 - 6, 9 - 10 профилей зубьев на головке и/или/ нв ножке между точками 3 - 4, 7 - 8 выполнены с кривизнами того же знака, что и сопряженные с ними части переходных участков, 1 ил. Участки профилей между точками 5-6,- 10, зубьев на головке и (или) на ножке между точками 3 - 4, 7 - 8 выполнены с кривизнами того же знака, что и сопряженные с ними части...

Номер патента: 1663284

Опубликовано: 15.07.1991

Авторы: Кубарев, Мендрух, Песенко

МПК: F16H 55/12

Метки: зубчатое, колесо

...накладкой 3, В зависимости от количества зубьев 2, соединенных одной накладкой 3, а также от пломожет быть использовано в конструкциях зубчатых колес. Цель изобретения - оптимизация массогабаритных характеристик и иэгибной прочности зубьев зубчатого колеса, При работе зубчатого колеса нагрузка воспринимается не отдельными зубьями 2, а группой зубьев, связанных накладкой 3, В зависимости от количества зубьев 2, соединенных одной накладкой 3 определенного сечения, обеспечивается требуемая жесткость зубчатого венца, необходимая для заданного режима работы зубчатого колеса. 1 ил. щади поперечного сечения накладки 3 обеспечивается определенная жесткость зубчатого венца, которая необходима для заданного режима работы зубчатого колеса...

Номер патента: 1663285

Опубликовано: 15.07.1991

Авторы: Архипов, Качан, Малеванный, Хабибулина

МПК: F16F 9/30, F16H 55/14

Метки: зубчатое, колесо

...работе колесав составе передачи возникающие в зацеплении ударные на 1)5 Р 16 Н 55/14, Р 16 Г 9/30(57) Изобретение относится к машиностроению, к зубчатым передачам с пониженным шумом. Цель изобретения - повышение надежности зубчатого колеса - достигается за счет улучшения вибропоглощения. Вибропоглощающий материал помещен в замкнутую полость каждого зуба колеса и представляет собой совокупность твердых частиц, т.е. является сыпучим; например металлическим порошком, При работе колеса в составе передачи возникающие в зацеплении ударные нагруэКи приводят к упругим колебаниям зубьев, поглощаемым сыпучим материалом, 1 э.п. ф-лы, 2 ил,грузки приводят к упругим колебаниям зубьев 1, поглощаемым сыпучим материалом 2, Интенсивность поглощения...

Номер патента: 1664672

Опубликовано: 23.07.1991

Авторы: Волкова, Гвоздева, Степанов, Судникович

МПК: B65G 23/38, B65G 25/00, F16H 19/06 ...

Метки: вращательного, вращение, движения, импульсивное, непрерывного, преобразования, привод

...сцеплена с полумуфтой 27, закрепленной нэ опоре 24 корпуса, тем самым стопорятсяцапфа 22 полой шестерни 20 и диски 12 и 13,Муфта 39 разомкнута и шестерня 38 не получает вращение от вала 35 цилиндрического5 шкива 33, муфта 43 замкнута и шестерня 42соединена с валом 8 конических дисков 6 и7. При вращении электродвигателя, например, против часовой стрелки ведущий валпривода и водило 4 (с рабочими роликами 5)10 тоже вращаются против часовой стрелки сугловой скоростью в 1,Вал с полумуфтой 28 вращаются вхолостую. Ролики 5 водила 4 обеспечивают волнообразные перекатывания клинового15 ремня 29 по неподвижным фиксирующимконическим дискам 12 и 13.После входа верхнего ролика 5 с центром вращения 01 в контакт с клиновым ремнем 29 и поворота водила...

Номер патента: 1665125

Опубликовано: 23.07.1991

Авторы: Мамаев, Нестеров

МПК: F16H 21/14

Метки: кривошипный, механизм

...между собой при помощи шатуна 3, выполненного в виде кольца с радиальными отверстиями, в которых размещены кривошипы 2. Количество кривошипов 2 может быть любым в зависимости от задач, выполняемых кривошипным механизмом, Радиальные отверстия в шатуне 3(54) КРИВОШИПНЫЙ МЕХАНИЗМ (57) Изобретение относится к машиностроению. Цель изобретения - расширение кинематических возможностей за счет обеспечения передачи вращетельного движения одновременно нескольким валам. При вращении одного из кривошипов 2 движение посредством шатуна 3 передается остальным кривошипам 2. 2 ил. могут быть выполнены в несколько рядов. Участок кривошипа 2, расположенный в отверстии шатуна 3. может быть выполнен бочкообразной формы.Кривошипный механизм работает...

Номер патента: 1665126

Опубликовано: 23.07.1991

Авторы: Бидненко, Сазонов

МПК: F16H 25/22

Метки: винт, гайка, качения, передача

...7 возврата шариков 5 установлены 3 отсекатели 8. Полугайки 2 и 3 фиксируются в корпусе посредством планок 9.Передача винт-гайка качения работает следующим образом.При вращении винта 4 шарики 5 начинают двигаться по замкнутому витку, образующемуся после сборки передачи. Рассмотрим движение произвольно выбранного шарика, который в данный момент находится, например, в винтовой канавке винта 4 и полугайки 2. При вращении винта шарик (Л начинает двигаться по беговой дорожке до тех пор, пока не войдет в соприкосновение Я с поверхностью 10 отсекателя 8, Затем, на- ( правляемый поверхностью 10, устремляется в отверстие 11 полугайки 2. Входя в канал, направляемый поверхностями пол веюЪ угайки 2, шарик продолжает свое движение по этому каналу....

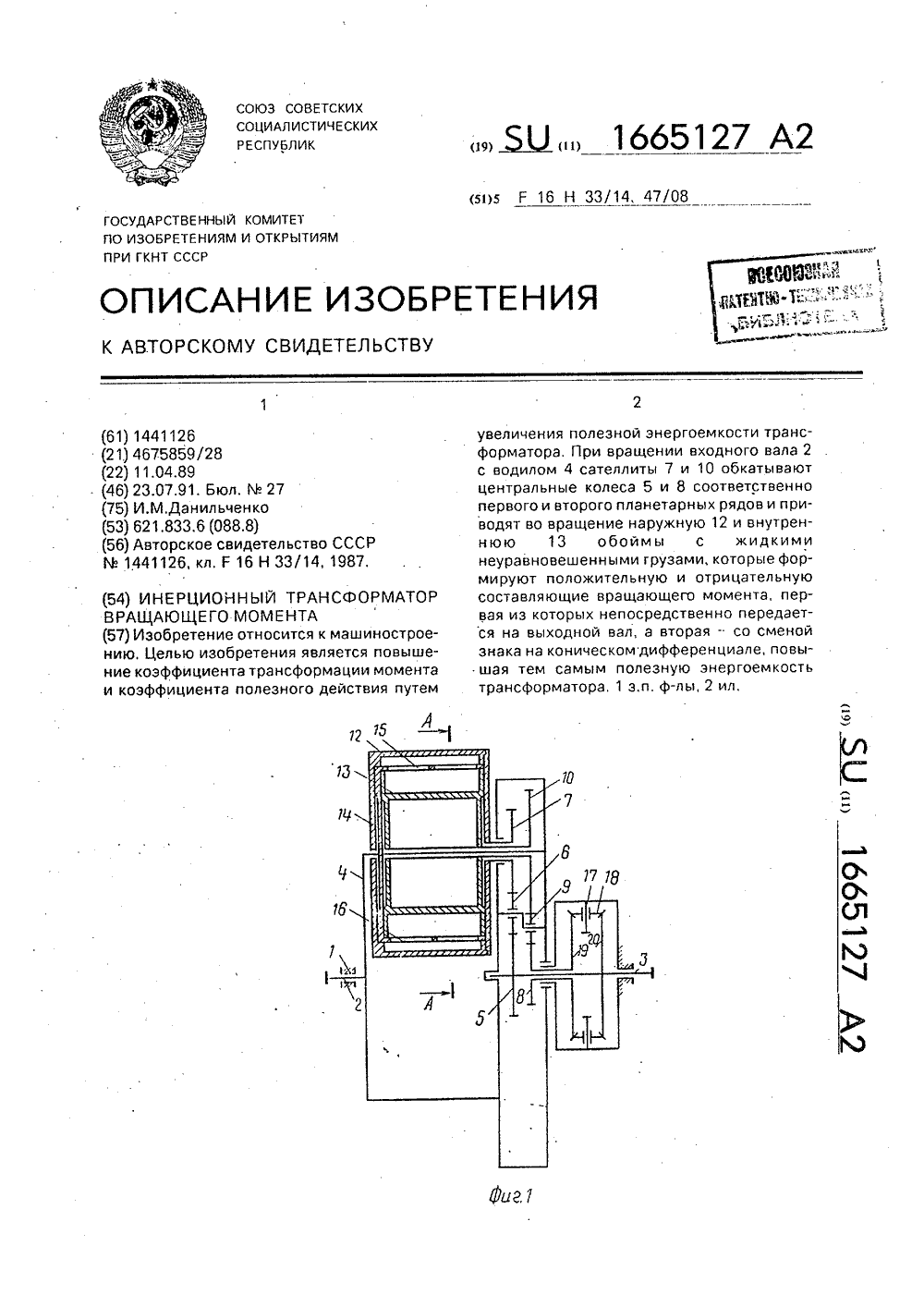

Номер патента: 1665127

Опубликовано: 23.07.1991

Автор: Данильченко

МПК: F16H 33/14, F16H 47/08

Метки: вращающего, инерционный, момента, трансформатор

...вращающего момента работает следующим образом.При вращении входного вала 2 с водилом 4 и наличии внешнего момента сопротивления на выходном валу 3 промежуточные сеталлиты 6 и 9, обкатывая соответственно центральные колеса 5 и 8, приводят в движение неуравновешенные сателлиты 7 с обоймами 12 и неуравновешенные сателлиты 10 с обоймами 13, а подвижные грузы,11 перемещаются на лопатках обойм 12 из верхнего в нижнее положение ближе к центру трансформатора, а на лопатках обойм 13 - из нижнего в верхнее положение, каждый раз перетекая под действием центробежных сил инерции через перепускные окна 15 и 16 гильзы 14 из лопаток одной обоймы на лопатки другой при проходе ими верхних и нижних положений,В период перемещения грузов 11 на...

Номер патента: 1665128

Опубликовано: 23.07.1991

Авторы: Кириллова, Тронь

МПК: B62D 5/06, F16H 39/00, H02J 9/00 ...

Метки: гидравлическая, двухканальная

...тока, первый нормально замкнутый контакт 16 второго реле 13 в цепи питания первого приводного электродвигателя, второй нормально замкнутый контакт 17 первого реле 12 в цепи питания второго 00, Н 02 3 9/00, В 62 О 5аа в пропорциональное напряжение, прикладываемое к датчикам скорости - реле 12 и 13, где осуществляется сравнение текущей скорости с задан йой, определяемой положением регуляторов тока 10 и 11,При достижении одним из приводов, например первым, в момент 1 г скорости, соответствующей настройке реле 12, происходит размыкание нормально замкнутых контактов 17 этого реле в цепи питания второго приводного двигателя, что приводит к уменьшению до нуля частоты вращения й 2 второго гидродвигатеия,После окончания переходных процессов,...

Номер патента: 1665129

Опубликовано: 23.07.1991

Авторы: Гречанюк, Качанов, Коренева, Слесаренко, Ткаченко, Хоманько

МПК: F16H 39/02, F16K 31/02

Метки: гидропередача, объемная

...противонаправленно в потоке рабочей жидкости установлены два термоуп,равляемых клапана 21, 22, состоящих из корпуса 23 с каналами 24 - 26 и окнами 27, В корпусе 23 размещен запорный орган 28, ,толкатель 29 и управляющий элемент 30, выполненный в виде пакета биметаллических пластин, которые соприкасаются одноименными слоями металла.Объемная гидропередача работает следующим образом.При запуске передачи управляющий цилиндр 2 насоса устанавливают в нулевое положение и насос 9 подпитки подает рабочую жидкость в гидролинии 5, 6, при заполнении которых срабатывает клапан 10.Переключая распределитель 14 в одно из крайних положений, устанавливают необходимый расход насоса 1 и, следовательно, частоту вращения вала гидромотора 3.При...

Номер патента: 1666830

Опубликовано: 30.07.1991

Автор: Колобов

МПК: F16H 3/34, F16H 35/06

Метки: зубчатая, передача

...и 12 закреплены на валу 3 жестко, а диски 9 и 11 - с возможностью вращения под действием расчетной нагрузки. Последнее обеспечивается установкой дисков 9 и 10 на вал 3 на встроенных в них муфтах предельного момента.На фиг.2 изображена кулачковая муфта предельного момента, связывающая диск 11 с валом 3. Внутренняя обойма 19 муфты установлена на валу 3 на шлицах. Наружная обойма 20 муфты несет на себе зубчатый диск 11. Между обоймами 12 и 20 в сепараторе 21 равномерно по окружности размещены пальцы 22, имеющие возможность радиального перемещения в гнездах сепаратора 21. Обрвщеные к пальцам 22 поверхности обойм 19 и 20 имеют периодический профиль в плоскости вращения муфты, т.е. являются поверхностями кулачков. Зубья дисков 4-12 в...

Номер патента: 1667638

Опубликовано: 30.07.1991

Авторы: Владислав, Роман

МПК: F16H 21/18

Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования

...хода ползуна 1.На половине расстояния между центром 4 тяжести каждого шатуна 3 и осью цапфы 2 присоединен с возможностью вращения кривошип 5 с радиусом, равным 0,25 хода ползуна 1. Ось 6 вращения криво- шипа 5 находится в плоскости, перпендикулярной продольной оси полэуна 1 и совпадает с осью цапф 2 в среднем положении ползуна 1. На продолжении кривошипа 5 с противоположной стороны от его оси 6 вращения расположен неразъемно соедиРненный с кривошипом 5 противовес 7, выполненный в виде отрезка кольца. Центр 8 тяжести противовеса 7 находится в плоскости. перпендикулярной оси вращения кривошипа 5, проходящей через центр 4 тяжести шатуна 3. Произведение массы противовесов 7 на расстояние от его центра тяжести до оси вращения равно...

Номер патента: 1668779

Опубликовано: 07.08.1991

Авторы: Аммосов, Вулгаков

МПК: F16H 1/20

Метки: жесткости, зубчатого, механизма, удельной

...усилитель и преобразователь 6 сигнала, блок 7 синхронного накопления и выделения циклической погрешности зубцовой частоты.Способ осуществляется следующим об8 процессе испытачий или при эксплуатации крутящий момент ТД = айаг двигателя 2 при частоте вращения пд = сопя непрерывно изменяется и через многоступенчатый механизм 1 с зубчатыми колесами передается к потребителю 3, Отклонения от равномерного вращения внешних валоввоспринимаются первичными преобразова, телями 4 и 5, установленными соответствен но на выходном (ведомом) и входном(ведущем) валах, сигнал которых усиливает ся в блоке б, после чего поступает в блок 7 синхронного накопления и выделения циклической погрешности эубцовой частоты в каждой ступени механизма. Наименьшее значение...

Номер патента: 1668780

Опубликовано: 07.08.1991

Авторы: Алякна, Улозас

МПК: F16H 7/00

Метки: механизм, передаточный

...направляющей 6и размещегным в ней дополнительным ползуном 7. На торцах ролика 3 выполнены 25диаметральные прорези 8 параллельныедруг другу для размещения лент 4 и 5, аВторые концы последних закреплены напротивоположных концах дополнительногоползуна 7. ЗОРолик 3 може быть охвачен каждойлентой 4 и 5 последовательно расположенными в радиальном направлении витками.Передаточный механизм может бытьВыполнен в расположением направляющих 351 и б под углом друг к другу, При атом вОдном из палзунов выполнено окно 9 дляпрохода другого ползуна,Передаточный механизм работает следующим образом.При вращении ролика 3 по часовой стрелке гибкая лента 4 наматывается на ролик 3; а гибкаялента 5 сматывается с ролика. Перемещение гибких лент 4 и 5...

Номер патента: 1668781

Опубликовано: 07.08.1991

Авторы: Беляев, Корженцевский, Скойбеда

МПК: F16H 7/02

Метки: зубчатоременная, передача

...9 установлена кольцевая пружина 10.Зубчатоременная передача работает следующим образом. мерности распределения нагрузки между зубьями. На внутренней цилиндрической поверхности ободов зубчатых шкивов выполнены кольцевые проточки, диаметр которых больше диаметра впадин шкивов. В проточках установлены кольцевые пружины, с которыми взаимодействуют вершины зубьев ремня. Соответствующая деформация пружин под действием сил натяжения ремня способствует более равномерному распределению нагрузки между зубьями. 2 ил. При вращении шкивов 1 и 2 их зубья 3 и 4 входят в зацепление с зубьями 6 ремня 5, При этом зубья 6 своими вершинами при входе в зацепление и на дуге обхвата взаимодействуют с кольцевой пружиной 10, Деформация и сила со стороны пружины...

Номер патента: 1668782

Опубликовано: 07.08.1991

Автор: Михайлов

МПК: F16H 21/00

Метки: вращения, передача, угловая

...на одном его конце кривошипом 4 и ограничителем 5 - на другом конце, крестовину 6, рычаг 7 с вилками 8 и 9 на его концах и пружину 10, Рычаг 7 вилкой 8 связан посредством цилиндрического шарнира 11 с ведущим валом 2, а вилкой 9 посредством крестовины 6 и цилиндрических шарниров 12 и 13 - с криво- шипом 4,Угловая передача вращения работает следующим образом,При повороте ведущего вала 2 на 90 рычаг 7 совершает сложное движение, перемещаясь из вертикального положения в горизонтальное, при этом кривошип 4 и ведомый вал 3 перемещаются вниз и поворачиваются на 180, При дальнейшем повороте ведущего вала еще на 90 рычаг 7, 5 перемещаясь, занимает вертикальное положение, а ведомый вал 3 с кривошипам 4 возвращаются в исходное крайнее верхнее...

Номер патента: 1668783

Опубликовано: 07.08.1991

Авторы: Амбарцумянц, Монашко

МПК: F16D 11/00, F16H 21/28

Метки: ведомого, звена, механизм, остановкой, регулируемый, шарнирно-рычажный

...одной вершиной с Кривошипом 4, Второй - с ппомежутОчным Кривошипом 9, третьей - с шатуном 10. ограничитель хода палзуна 8. Выполненный, Например, в виде закрепленных на нем гайки 12 и контргайки 13, взаимодействующиМи с,корпусом 1, упругий элемент, Выполненный, например, в виде пружины 14, связанной с ползунОм 8 и кОрпусом 1,Регулируемый шарнионо-рычажный меХанизм с остановкой ведомого звена работает следующим образом.При совпадении Оси вращения промежуточного кривошипа 9 с осью ведущего вала 3, вращение ведущего вала 3 передается кривошипу 4, треугольному шатуну 11 и через шатун 10 - шестерни 7, вращающей зубчатое колесо 6 и ведомый вал 5,При перемегцении пол:.:уна 8 посредством управляющего привода не показан) ось вращения...

Номер патента: 1668784

Опубликовано: 07.08.1991

Авторы: Глазунов, Колискор, Крайнев

МПК: F16H 21/46

Метки: механизм, пространственный, свободы, степенями, шестью

...связанных между собой своими концами посредством двухподвижн ых сферических шарниров 8 или цилиндрических шарниров 9, Оси цилиндрических шарниров 9 непараллельны между собой. Кинематические цепи 3 - 5 соединены с выходным звеном 2 посредством двухподвижных сферическихшарниров 8 или цилиндрических шарниров 9, а с основанием - посредством двухподвижных сферических шарниров 10, каждый из которых связан с двумя вращательными приводами 11, которые обеспечивают поворот стержня 6 относительно двух взаимно перпендикулярных осей, лежащих в плоскости, параллельной основанию, и проходящих через центр этого шарнира 10,Пространственный механизм с шестью степенями свободы работает следующим образом.При повороте стержня 6 каждой кинематический цепи 3 -...

Номер патента: 1668785

Опубликовано: 07.08.1991

Авторы: Глазунов, Колискор, Крайнев

МПК: F16H 21/46

Метки: механизм, пространственный, свободы, степенями, шестью

...связан с приводом 3 поступательного движения, а два других - с приводом 5 посредством двухподвижных сферических пар 6 и предназначены для поворота этих приводов поступательного движения относительно соответствующих осей двухподвижных сферических пар 6. Штоки приводов поступательного движения 3 - 5 связаны с выходным звеном соответственно посредством трехподвижных сферических пар 8 - 10, причем трехподвижная сферическая пара 9 выполнена в виде трех вращательных пар 11, оси которых пересекаются в точке центра масс выходного звена 2,Центр В трехподвижной сферической пары расположен вие прямой, проходящей , через центры А и С двух других трехподвижных сферических пар. Расстояние между указанными точкой и прямой должно составлять примерно...

Номер патента: 1668786

Опубликовано: 07.08.1991

Авторы: Глазунов, Колискор, Крайнев

МПК: B25J 1/00, F16H 21/46

Метки: механизм, пространственный, свободы, степенями, четырьмя

...шарниров 8 стержней 5 и 9: Оси цилиндрических шарниров 8 направлены меджу собой.Кинематические цепи 3 и 4 соединены с выходным звеном 2 посредством двухподвижных сферических шарниров 7 или цилиндрических шарниров 8, а с основанием - посредством двухподвижных сферических шарниров 6, каждый из которых связан с двумя вращательными приводами 10, которые обеспечивают поворот стержня 5 относительно двух взаимно перпендикулярных осей, лежащих в плоскости, параллельной основанию и проходящей через центр этого шарнира 6.Пространственный механизм с четырьмя степенями свободы работает следующим образом. При повороте стержней 5 каждой кинематической цепи 3 и 4 относительно двух взаимно перпендикулярных осей, параллельных плоскости основания 1 и...

Номер патента: 1668787

Опубликовано: 07.08.1991

Авторы: Калачева, Реснянский

МПК: F16H 57/02

Метки: корпусе, крепления, подшипников, узел

...3,В расточку корпуса 1 помещен подшип ник 2 качения с валом 3. В той же расточкевыполнена проточка, представляющая собой в сечении два участка серповидной формы 4, связанные прямыми, параллельнымимежду собой участками 5, расположеннымив плоскостях, касательных к цилиндрической поверхности расточки корпуса, Проточка выполнена тем же радиусом, что ирасточка, со смещением центров в противоположные стороны относительно центрарасточки корпуса 1, В этой проточке установлен разрезной элемент, выполненный ввиде двух сегментов б. Между торцом подшипника 2 и сегментами 6 смонтированакрышка 7 с уплотнением 8. В просвет междусегментами установлен вкладыш 9, закрепленный болтами 10, либо на сегментах, либона крышке,Предлагаемая конструкция...

Номер патента: 1669405

Опубликовано: 07.08.1991

Автор: Дэвид

МПК: F16H 1/30, F16H 1/38

Метки: дифференциальный, механизм

...отношение числа зубьев (заходов) каждого червячного элемента к числу зубьев червячного колеса;В 8- отношение числа зубьев на каждом выходном косоэубом колесе к числу зубьев червячного колеса;ф - угол наклона зуба червячного элемента и выходных косозубых колес;Ьюн и Ьоа - соответс 1 венно ширина червячного колеса и каждого выходного косоэубого колеса.Поскольку количество зубьев на каждом иэ зубчатых элементов должно составлять целое число, применение вышеприведенных формул не всегда может привести к точному результату. В связи с этим допустимы отклонения от значений постоянных величин (таблица).Удовлетворение приведенным уравнениям способствует обеспечению того, что, несмотря на наличие комбинации из геликоидальных, червячных и колесных...

Номер патента: 1669598

Опубликовано: 15.08.1991

Авторы: Ковтушенко, Лагутин, Яцин

МПК: B21B 35/12, F16H 1/22

Метки: многовального, привода, редуктор

...зацепления с первым ведомым колесом. 1 и соответствующими другими ведомыми колесами 2 и 3 и выполнены шириной Ь, равной ширине колес 2 и 3,В редукторе по фиг. 1-3 ведомые колеса 2 и 3 вместе с соответствующими параэитными колесами 4 и 5 смещены относительно друг друга попарно в разные стороны по ширине колеса 1 относительно плоскости симметрии Ь-Ь (фиг, 2 и 3). Валы с колесами 1-3 соединены с валками (не показаны) прокатного стана, частью привода которого является редуктор. В корпусе редуктора на оси а - а закреплена труба 7, являющаяся проводкой для обрабатываемой на валках прокатного стана заготовки (не показана).Редуктор по фиг, 4 и 5 может быть снабжен размещенной на указанной общей оси эацепляющейся с первым ведомым...

Номер патента: 1669780

Опубликовано: 15.08.1991

Авторы: Гегучадзе, Партладзе, Русадзе, Топурия, Чоговадзе

МПК: B60K 17/16, F16H 48/26

Метки: блокировки, дифференциала

...б при открытых клапанах 7 и 8,; на иг. - схема вывода транс- и тем самым и ипортного средства от об ыва.приостановление шестеренноУстройство для блокировки диффева от о рыва. го насоса 2 и торможение полр олуоси 4, а в этоциала 1 содержит шестеренные насосы 2 и ви ерен- время полуось 5 б дет в а атьу р щ ься, создавая3, приводимые от полуосей 4 и 5, и клапаны 15 12,вращающий момент относительно левевогоб, 7 и 8, регулирующие перемещениеколеса, поворачиваю ий т нтеку- средство от обрыва.щ ра спортноечей среды по каналам 9 и 10 и по редукци- Клонному каналу 11 соответственно,апаны 6, 7 и 8 имеют истд с анционноеВ обыкновенных условиях устройство нитными.управление и они мог т быть элУ ектромагблокировки дифференциала работает на хо...

Номер патента: 1670156

Опубликовано: 15.08.1991

Автор: Хасанов

МПК: F01B 3/02, F16H 23/08

Метки: поршневая

...выполненную заодно с налом 13 шестерню 47,соединенную с ней промежуточную шестерню 48, когордя уста овлена на оси 49, запрессованной в крышке 50, свободноустановленную ступицей нд валу 13 центральную шестерню 51 вну-реннего зацепления, которая взаимодействует сшестерней 48, насаженную на ступицу шестерни 51 коническую шестсрню 52 и соединенные с ней конические шестерни 53которые выполнены на концах кулдчкоаыхвалов 44,Машина может быть снабжена выполненным заодно с картером 5 (фиг, 3) дополнительным блоком цилиндров 54, срасположенными в шахматном порядке относительно передних оппозитными цилиндрами, дополнительным распределительным механизмом, расположенным на головке дополнительного блока цилиндров 54, при этом качающаяся шайба 14...

Номер патента: 1670241

Опубликовано: 15.08.1991

Авторы: Бобков, Паневин, Шейнин

МПК: F16H 1/08

Метки: зубьями, круговыми, передача, полуобкатная, цилиндрическая

...с общей осью конуса. например, Ооя конструировании и изготовлении полуобкатных цилиндрических зубчатых передач с большим передаточным отношением. Целью изобретения является повышение нагрузочной способности путем снижения контактных напряжений зубьев, В полуобкатной цилиндрической передаче с круговыми зубьями боковые поверхности зубьев большего колеса выполнены коническими, конические поверхности впадин нескольких соседних зубьев зубчатого венца конического колеса выполнены соосными, Образующие одноименных конических боковых поверхностей разнонаклонены к оси конуса, 2 ил. для первого участка. Вогнутые стороны впадин с градусами й 1 и 82 наклонены к оси Ос конуса подуглами а 1 е иа 2 е, выпуклые сто- сроны - под УГлами Й 11 и ц 2) ОТакая...

Номер патента: 1670242

Опубликовано: 15.08.1991

Авторы: Бобков, Груничев, Шейнин

МПК: F16H 1/14

Метки: зубчатая, зубьями, круговыми, передача, полуобкатная

...нагрузку. ача позволяет одн ть две впадины ко водительность оброврелеса. аботула изобретенкатная зубчатая переями, содержащая коля тем, что, с цельюи способности путемнагрузок зубьев в ко Форм Полуоб говыми зубь чающаяс нагрузочно контактных ия дача с круеса, отл и- повышенияснижения лесах с четГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОМУ СВИДЕТЕЛЬСТВ(54) ПОЛУОБКАТНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА С КРУГОВЫМИ ЗУБЬЯМИ Изобретение относится к машиностроению, в частности к конструкции зубчатых передач, и может быть использовано при конструировании и изготовлении зубчатых передач с большим передаточным отношением и реечных передач.Целью изобретения является повышение технологичности путем сокращения времени зубообработки за...

Номер патента: 1670243

Опубликовано: 15.08.1991

Автор: Стрельников

МПК: F16H 1/16

Метки: зацеплением, передача

...О 2 = О 1 г 2 (г 2 - число зубьевчервячного колеса) 5Длина рабочей части червяка пропорциональная шагу э 1:1 = (1,051,25)51.Ширина червячного колеса В зависит отдлины червяка , При оптимальных конструктивно-технологических условиях принято В=Е,Радиусы кривизны й 1 активных профилей 16 и 17 червяка: В 1 = (1,151,5)г,Высота Н нормального сечения червяка 15принята в пределах Н=(210,05)г. Межосевоерасстояние ав червячной передачиО 1+ О 2ав=2Угол давления а для червяка принят в 20пределах 20-35,При а = 20 имеют место минимальныезначения относительных скоростей сопряженных поверхностей и наиболее высокийКПД передачи. С увеличением угла а снижаются опорные реакции червяка,При формировании зубьев колеса огибанием нормального сечения...
