F16H — Передачи
Червячное колесо
Номер патента: 1590765
Опубликовано: 07.09.1990
Авторы: Гаевский, Лидерман, Несмиян, Писарев
МПК: F16H 55/02
...в направлении к дну 5,осределяя наклон стенок 6 паза.Расплавленную бронзу заливают наустановленную в кокиль стуицу 1. При 30оСтывании происхоцит усацка венца 2,в результате которой он обжимает ступицу 1 в радиальном направлении по пос 4 дочной поверхности и по дну 5 пазов 3, в осевом направлении по торцовой стенке 4 и в окружном направлениипо боковым стенкам 6.Червячное колесо работает слецующим образом,В работающем рецукторе к венцу 2приложены усилия, стремящиеся повернуть1 его на ступице 1 в окружном направлении и сдвинуть в осевом. Проворотупрепятствуют контакт венца 2 с боковы.,ми стенками 6 пазов 3, а также усилияподжатия венца 2 к посадочной поверхности ступицыи дну 5. Осевому смещению препятствует торцовая стенка 4и наклон дна...
Звездочка самонатяжной передачи гибкой связью
Номер патента: 1590766
Опубликовано: 07.09.1990
Автор: Павлище
МПК: F16H 55/30, F16H 7/08
Метки: гибкой, звездочка, передачи, самонатяжной, связью
...расположенную внутри кольцевогообода ступицу 3 с наружным зубчатымвенцом 4, находящийся в зацеплениис внутренним зубчатым венцом 2 кольцевого обода 1, эксцентричные диски5 и 6, установленные с двух сторон отзубчатого венца 4 ступицы 3 с возможностью вращения по наружной . поверхности ступицы 3 с помощьюподшипников 7 и 8 и по внутреннейноверхности кольцевого обода 1 с помощью подшипников 9 и 10.Звездочка самонатяжной передачигибкой связью работает следующимобразом,Вращение от ступицы 3 через зубчатые венцы 4 и 2 передается кольцевому ободу 1, взаимодействующему сгибкой связью (не показано). При увеличении полезной нагрузки эа счетразности натяжений ветвей гибкой связи ось кольцевого обода 1 смещаетсяотносительно своего начального...
Корпус редуктора
Номер патента: 1590767
Опубликовано: 07.09.1990
МПК: F16H 57/00
...и 2, На опорную- плиту 3 устанавливают нижнюю половину оболочки 5, сверху спускают боковые стенки 1 и 2 в сборе с валами.Боковые стенки 1 и 2 центрируют между собой штифтами 8 и .крепят к опорной плите 3. Сверху одевают верхнююполовину оболочки 4, которую соединяют с нижней половиной оболочки 5,Изобретение относится к машиностроению, а именно к . производству редукторов.Цель изобретения является повы,ш ние технологичности изготовления зе счет уменьшения объема точной механической обработки плоскостей разъемов корпуса редуктора.На фиг. 1 изображен корпус редук" 10 тора, общий вид; на фиг.2 - сечение А-А на фиг.1; на фиг.3 - сечение Б-Б на фиг,1; на фиг.4 - вид В на фиг,1. Корпус редуктора содержит боковые 15 стенки 1 и 2 и опорную плиту...
Редуктор
Номер патента: 1590768
Опубликовано: 07.09.1990
Авторы: Козлов, Кулагин, Погребняк, Полтавец
МПК: F16H 57/00
Метки: редуктор
...машинострению,в частности к зубчатым передачам.Целью изобретения является повыше 5ние долговечности редукторов за счетиспользования в эксплуатации двухрабочих поверхностей зубьев зубчатыхколесеНа фиг.1 изображен редуктор, общий вид; на фиг. 2 - сечение А-А на фиг.1,Редуктор содержит. корпус 1, в котором горизонтально расположены входной 2 и вьжодной 3 валы со стыковоч.Ными элементами 4 и 5. На валах 2 и 153 закреплены зубчатые колеса 6 и 7,Иорпус 1 закрыт крышкой 8. В корпусе1 выполнены маслоподводящие каналы 9и устройства для крепления к фунда-.менту в виде отверстий 10. В крышке 208 выполнены дополнительные маслоподводящие каналы 11 и дополнительныеустройства для крепления к Фундаменту в виде отверстий 12, идентичныеимеющимся в корпусе...
Механизм принудительной блокировки дифференциала транспортной машины
Номер патента: 1593996
Опубликовано: 23.09.1990
Автор: Рыбаков
МПК: B60K 17/16, F16H 48/30
Метки: блокировки, дифференциала, механизм, принудительной, транспортной
...полу- муфты 7обращенные к ней торцы зубьев дополнительного венца 10 и неподвижной сцепной полумуфты, выполненной заодно с полуосевой шестерней, выполнены со скосами. Угол скоса Р(фиг,3) выбирается иэ условия исключения возможности разблокировки подвижной сцепной полумуфты 7 до полного завершения процесса выравнивания угловых скоростей полуоси и корпуса 1 дифференциала, Угол скоса Р должен удов-. летворять неравенству" Воэпу где,и- коэффициент трения между коническими фрикционными поверхностями;,и 1- коэффициент трения между скосами зубьев дополнительного зубчатого венца 10 и подвижной сцепной полумуфты 7;Вс - средний радиус поверхностей трения фрикционных полумуфт;йо - расстояние от оси вращения дифференциала до середины контакта...
Грузозахват стеллажного кранаштабелера
Номер патента: 1594080
Опубликовано: 23.09.1990
Автор: Машуков
МПК: B65G 1/06, B66F 9/14, F16H 9/26 ...
Метки: грузозахват, кранаштабелера, стеллажного
...образом.При подключении электропривода 17 к электрической сети начинает вращаться звездочка 16 (например против часовой стрелки), Крутящий момент от электропривода 17 посредством цепи 15, звездочек 14 и 10 передается на бесконечную цепь 18. Цепь 18 перемещает ось 27, при этом ее концы перемещаются вдоль направляющей канавки 22, выполненной в поворотной консоли 5 и вдоль направляющей канавки 23, выполненной в зубчатой рейке 4. При этом шестерня 20 своими венцами 24 и 25 обкатывает нижнюю 9 и верхнюю 8 части зубчатого контура 7, а ее верхний венец 26, вращаясь, перемещает зубчатую рейку 4 (а также телескопическую секцию 2 и платформу 3) в направлении, указанном стрелкой (фиг. 2). поворотная консоль 5 при этом совершает двоениепо часовой...
Гидростатическая червячно-реечная передача
Номер патента: 1594328
Опубликовано: 23.09.1990
МПК: F16H 1/16
Метки: гидростатическая, передача, червячно-реечная
...1 роизводственно-изд Изобретение относится к машиностроению и может быть использовано в приводах подач станков.Цель изобретения - повышение надежности при работе на повышенных скоростях.На фиг. 1 изображена гидростатическая червячно-реечная передача, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Гидростатическая червячно-реечная пере,дача содержит рейку 1, взаимодействующий с ней полый червяк 2 с цилиндрической поверхностью 3, в котором установлен с зазором 4 маслораспределитель 5, выполненныйвиде полого цилиндра. На наружной поверхности маслораспределителя 5 выполнены ро крайней мере три эксцентричные расточки 6, предназначенные для образования с внутренней цилиндрической поверхностью червяка 2 трех серповидных в...
Планетарная прецессионная передача
Номер патента: 1594329
Опубликовано: 23.09.1990
Метки: передача, планетарная, прецессионная
...фиг. 1 представлена прецессионнаяпередача; на фиг. 2 - динамически уравновешенный кривошип.,Пп О 1 в котрецессионная передача включает кору, в котором размещены неподвижноеце тральное колесо 2 и ведомое центрально колесо 3, зацепляющиеся соответственно с роликовыми венцами 4 и 5 сателустановленного на косом кривоши- сателлкпе 7, связанном с ведущим валом 8 вм, ведокосом кривошипе 7 выполнена полость 10, ось которой наклонена подугЛом у, который больше угла О наклонакр 14 вошипа.Передача работает следующим образом,Вращательное движение ведущего вала 8посредством косого кривошипапревращаетСя в прецессионное движение сателлита 6.иковые венцы 4 и 5 сателлита 6ц ляются соответственно с зубьями колес 2епзаи , в результате чего последнее...
Устройство для переключения скоростей при реверсировании ведущего вала с сохранением направления вращения ведомого вала
Номер патента: 1594330
Опубликовано: 23.09.1990
Автор: Абрамцев
МПК: F16H 3/10
Метки: вала, ведомого, ведущего, вращения, направления, переключения, реверсировании, скоростей, сохранением
...образом.При вращении ведущего вала 2 (например, по часовой стрелке), центральнаяконическая шестерня 4 через механизм 7свободного хода передает это вращение основному ведомому валу 3, а через механизм0 свободного хода - дополнительному ведомому валу 9, которые начинают вращаться также по часовой стрелке. Центральные конические шестерни 5 и 14 при этомвращаются в противоположные стороны (против часовой стрелки), но так как механизмы 8 и 11 свободного хода при этомнаправлении вращения ведущего вала невключаются, то движение от шестерен 5и 14 на ведомые валы 3 и 9 не передается.Центральный опорный вал 12 получаетвращение от дополнительного ведомого вала 9 через механизм 19 свободного хода,который имеет направление заклинивания такое же,...
Кривошипно-ползунный механизм с регулируемой остановкой
Номер патента: 1594331
Опубликовано: 23.09.1990
Авторы: Абдраимов, Алимов, Алмаматов, Мамырбаев
МПК: F16H 21/16
Метки: кривошипно-ползунный, механизм, остановкой, регулируемой
...и вместе с ползунами 3 и 8 образует единую жесткую систему. Механизм превращается в кривошипно-ползунный, в котором непрерывное вращение кривоципа 5 преобразуется в возвратно-поступательное движение ведомого ползуна 3. Механизм переходит в рабочий режим, длительность которого определяется длительностью подачи давления в цилиндр, Механизм может работать и в импульсном режиме. 4 ил,Механизм работает следующим образом, В исходном положении давление в цилиндре 13 отсутствует, упор 14 пружинами 15 отведен от направляющего выступа 12, промежуточный ползун 8 отжат пружиной 9 в крайнее левое положение внутри направляющей 7, а ведомый ползун пружиной 4 отжат в положение в,м,т.При таком положении ползунов 3 и 8 оси вращения кривошипа 5 и коромысла...
Устройство для линейного шагового перемещения
Номер патента: 1594332
Опубликовано: 23.09.1990
Авторы: Еремин, Истомин, Малых, Павлов
МПК: F16H 27/02
Метки: линейного, перемещения, шагового
...привод 12 перемещения винта 7. Шток 13 привода 12 соединен с валом винта 7 шарнирно, посредством подшипников 14. На штоке 13 установлен палец 15, величину хода которого граничивают упорами 16.Устройство работает следующим образом.В исходном положении воздух подается в линию Р, шток 13 привода 12 с винтом 7 находится в крайнем правом положении. Из пневмоцилиндра фиксатора 5 выпускается воздух. Производится фиксация диска 10.6Для перемещения винта 7 в осевом направлении воздух подается по линии Рь шток 13 с винтом 7 и кареткой 6 перемещается на один шаг, величина которого ограничивается регулируемыми упорами 16. При этом винт 8 свободно вращается в отверстии каретки. Подается воздух в пневмоцилиндр фиксатора 5, диск 10 освобождается, диск...
Реечная передача
Номер патента: 1596155
Опубликовано: 30.09.1990
МПК: F16H 19/04
...рейку, установленную на направляющей и выполненную в виде набора зубчатых элементов 7, и взаимодействующее с рейкой ведущее зубчатое колесо 8, установленное Та валу 9,Каждый зубчатый элемент 7 выполнен с двумя цапфами 10 и 11, с помощью которых. он устанавливается на стержни 5 и 6. Перпендикулярно осям цапф 10 и 11 и зубьям 12 элемента выполнено сквозное цилиндрическое отверстие 13, имеющее с каждого торца коническую часть 14. Гибкий элемент 15 проходит через отверстия 13 и, таким образом, соединяет зубчатые. элементы между собой. Обращенные друг к другу торцы зубчатых элементов 7 имеют сферическую форму.Реечная передача работает следующим образом.При вращении ведущего колеса 8 зубчатые элементы 7 рейки перемещаются на...
Автоматическая коробка скоростей петрова
Номер патента: 1596156
Опубликовано: 30.09.1990
Авторы: Адамчук, Зайкин, Коржик, Петров, Янцеловский
МПК: F16H 29/00
Метки: автоматическая, коробка, петрова, скоростей
...к оси диска 7 пружинами 10, выполненными с разной жесткостью. Захваты 11 установлены во внутренних полостях ползунов 9 и связаны с ними пружинами 12. Клинообразный выступ 13 жестко связан с корпусом 1, а штифт 14 и ролик 15 закреплены на водиле 5.Коробка передач работает следующим образом.При малой скорости вращения ведущего вала 2 ползуны 9 находятся в глубине радиальных направляющих 8. При этом штифты 14 не вступают в контакт с захватами 11 и ведомый вал 3 остается неподвижным. Этим обеспечивается холостой ход ведущего вала 2.При увеличении скорости вращения ведущего вала 2 ползуны 9, связанные с пружинами, жесткость которых меньше величины центробежных сил, занимают положение, максимально удаленное от центра диска 7, Один...
Коробка передач
Номер патента: 1596157
Опубликовано: 30.09.1990
Автор: Григорчук
МПК: F16H 57/02
...2 коробки передач. На пятом промежуточном валу свободно установлена каретка 65. На третьем, четвертом и пятом промежуточных валах и на каретке 65 закреплены взаимозацепляющиеся шестерни.Блок 5 корпуса закрыт крышкой 66, В блоке 6 корпуса в стенках 67 на подшипниках 68 и 69 установлены выходной вал 2, несущий ведомую полумуфту 70, и выПо мере увеличения центробежной силы поршни-грузики 74 и 75 центробежного регулятора удаляются от центра вращения выходного вала 2 и вытесняют жидкость из цилиндров 72 и 73 в нижнюю полость цилиндра 77 регулятора. Поршень 78 под действием пружины 79 остается неподвижным. Жидкость по трубопроводу 81 поступает в гидроцилиндр 48 и передвигает, сжимая пружину 49, поршень 47, а с ним и шток 46 с зубчатой рейкой...
Зубчатая передача новикова
Номер патента: 1597473
Опубликовано: 07.10.1990
Авторы: Стоянов, Утутов, Шевченко
МПК: F16H 1/08
Метки: зубчатая, новикова, передача
...взаимно перпендикулярных координатных осей (1 и ) лежат в плоскости зубчатого колеса 1, а Гсовпадает с геометрической осью колеса 1).На фиг,1 показаны зубчатое колесо 1 и инструментальная головка 2, с помощью которой реализуется переменный угол наклона зубьев в продольном направлении от Рмин Нд ПРаВОМ ТОРЦЕ ДО Р макс На ЛЕВОМ торце.Наклонные зубья 3 (фиг.2) разделены впадинами 4, причем последние имеют постоянную ширину, а зубья - переменную. На двух соседних зубьях участки боковых стоР ц =агссоз (l1 -максПрактическая р требует определения тальной головки - ди аметру окружности д зубьев колеса 1. Посл ден из уравнения(з 1 пф + ьа 4) ) еализация передачи размеров инструменметра би, равного диуги продольной линии еднй может быть най 1 -...
Червячный редуктор
Номер патента: 1597474
Опубликовано: 07.10.1990
Авторы: Лидерман, Несмиян, Писарев, Шапиров, Эпштейн
МПК: F16H 1/16
...положение. (В крайнем положении зубья колеса упираются в червяк и перемещение прекращается), Точное положение колеса 5 определяется5 10 15 20 25 30 35 40 45 50 55 Участки с резьбой на валу 4 могут быть не обязательно разнонаправленными, достаточно чтобы они имели различный угол подъема витков. Также не обязательно нарезание резьбы по резьбе. Возможно последовательное расположение на валу двух участков с различной резьбой. С одним участком зацепляется резьба колеса 5, а с другим сухаря 10,Взамен нескольких сухарей можно применить одну гайку 14, навинченную на вал с осевым зазором относительно колеса (фиг,4), а фиксацию гайки с колесом осуществить с помощью нескольких болтов 15, завинченных в резьбовые отверстия, которые расположены...
Червячный редуктор
Номер патента: 1597475
Опубликовано: 07.10.1990
Авторы: Болотин, Кутюмин, Рикадзе
МПК: F16H 1/16
...выполненное в виде по крайней мере одной звездочки 3 с двумя параллельными рядами зубьев 4, двух замкнутых роликовых цепей 5, предназначенных для взаимодействия с соответствующими зубьями звездочки 3 и шарнирно соединенных с роликовыми цепями 5 кронштейнов 6, установленных под углом, равным углу наклона витков червяка 1 и тел 7 качения, установленных на осях 8 между обращенными друг к другу поверхностями кронштейнов 6, Тела 7 качения установлены, в свою очередь, на шариках 9, расположенных в беговых дорожках осей Ь и гаек 10. Оси 8 с гайками 10 закреплены на кронштейнах 6 при помощи винтов 11.Червячный редуктор может иметь второй вал с дополнительной звездочкой 12, аналогичной звездочке 3,Червячный редуктор работает следующим...

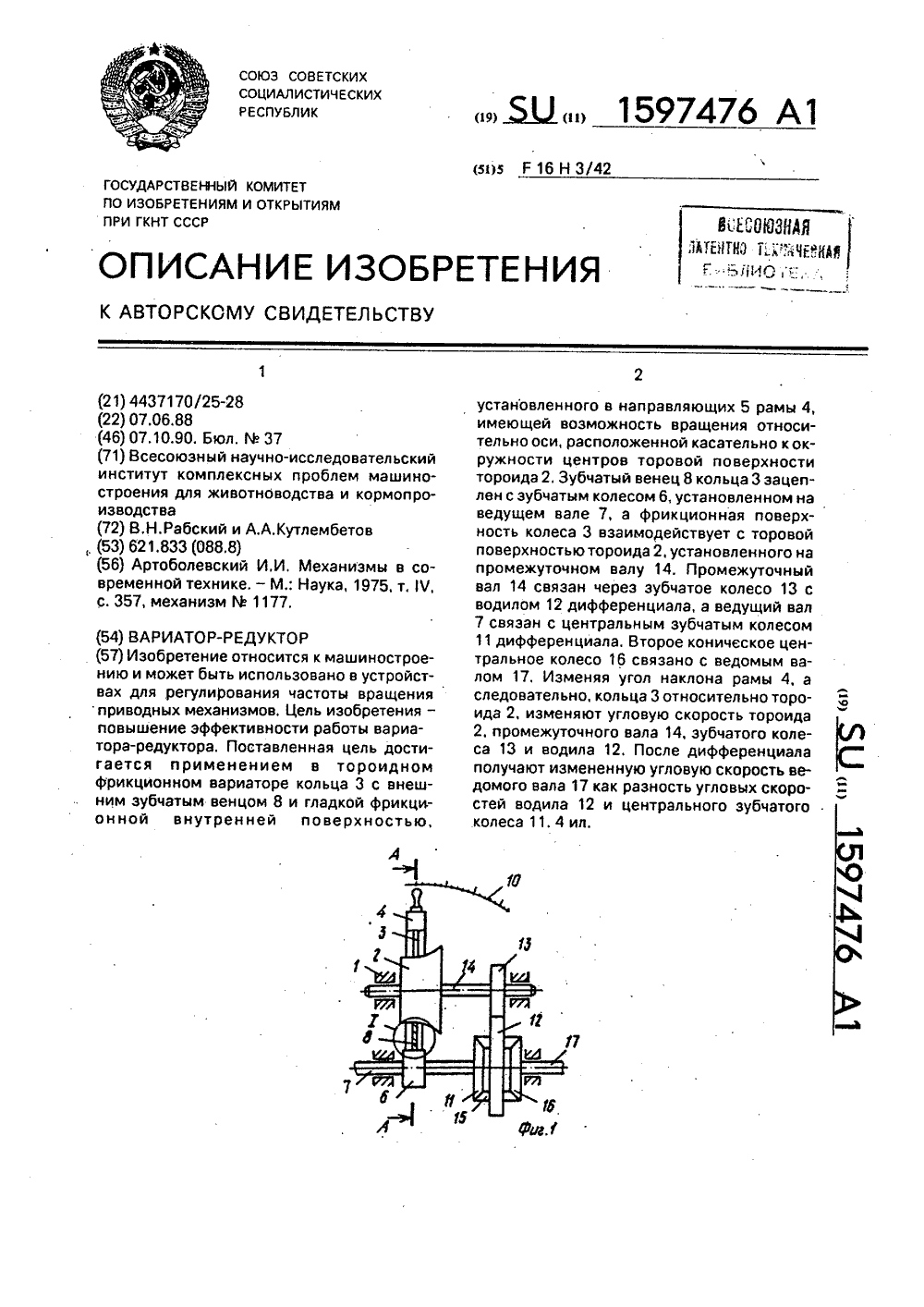

Вариатор-редуктор
Номер патента: 1597476
Опубликовано: 07.10.1990
Авторы: Кутлембетов, Рабский
МПК: F16H 3/42
Метки: вариатор-редуктор
...разрез; на фиг,2 - разрез А-А на фиг,1; на фиг.3 - узел 1 на фиг.1; на 10 фиг.4 - узел на фиг.2.Вариатор-редуктор содержит корпус 1, фрикционный элемент в виде тороида 2, охватывающего его кольца 3, установленного в раме 4 на направляющих 5. зубчатое коле со 6, жесткоустановленное на ведущем валу 7 и зацепленное с внешним зубчатым венцом 8 кольца 3, Рама 4 установлена с воз-, можностью вращения относительно оси, расположенной касательно к окружности 20 центров торовой поверхности тороида 2, снабжена рукояткой 9 и механизмом фиксации (не показан). Положение рамы контралируется по шкале 10. Диаметральные поверхности кольца 3 закруглены по радиу су В, равному половине толщины кольца 3. На ведущем валу 7 установлено центральное...
Планетарная коробка передач
Номер патента: 1597477
Опубликовано: 07.10.1990
Авторы: Каменко, Кохан, Платонов, Стукачев, Шаколин
МПК: F16H 3/44
Метки: коробка, передач, планетарная
...колесо 6 с наружными зубьями которого поступает другая часть момента. Выходным звеном является центральное колесо 13 с внутренними зубьями, с которо-, го момент передается на промежуточный вал 3.На первой и второй ступенях замкнут фрикционный тормоз 32. Передаваемый с входного вала 2 при включении фрикционных тормозов 27 или 26 крутящий момент на промежуточном валу 3 поступает на центральное колесо 11 с наружными зубьями седьмого планетарного ряда, центральное колесо 18 с внутренними зубьями которого заторможено. Выход осуществляется с водила 25 на выходной вал 4.На третьей и четвертой ступенях замкнут фрикционный тормоз 31. Передаваемый с входного вала 2 при включении фрикционных тормозов 27 или 26 крутящий момент разветвляется, Часть...
Планетарная коробка передач
Номер патента: 1597478
Опубликовано: 07.10.1990
Авторы: Бостан, Ботез, Глушко, Дулгеру
МПК: F16H 3/50
Метки: коробка, передач, планетарная
...том числе в автомобильной и с/х машиностроительной промышленности,Цель изобретения - повышение надежности.На чертеже представлена предлагаемая планетарная коробка передач,Планетарная коробка передач содержит ведущий вал 1 с кривошипами 2 и 3, на которых установлены сателлитные блоки конических колес 4 и 5 с зубчатыми венцами соответственно 6, 7 и 8, 9. Зубчатые венцы 6 и 7 сателлитного блока колес 4 зацепляются соответственно с центральным коническим зубчатым колесом 10 и с зубчатым венцом 11 блока конических колес 12, свободно установленного в осевом направлении на шейке ведущего вала 1. Зубчатые венцы 8 и 9 сателлитного блока конических колес 5 зацепляются соответственно с зубчатым венцом 13 блока конических колес 12 и с центральным...
Передача
Номер патента: 1597479
Опубликовано: 07.10.1990
МПК: F16H 13/06
Метки: передача
...колесо, выполненное в виде набора смещенных друг относительно друга в окружном направлении кулачков 1 и 2, имеющих каждый переменный радиус, и установленные жестко на ведущем валу 3 водило, выполненное в виде двух обойм 4 и 5, связанных элементами 6 заклинивания с ведомым валом 7, и сателлиты 8 и 9, установленные в обоймах 4 и 5. На каждой обойме установлено по одному сателлиту. Сателлиты выполнены в виде свободно вращающихся вокруг осей 10 и 11 роликов. Обоймы в окружном направлении симметрично подпружинены пружинами 12 - 15. При этом пружины на каждой из обойм находятся в нейтральном положении в том случае, когда соответствующий обойме сателлит находится в контакте с рабочей поверхностью ведущего кулачка на минимальном радиусе....
Зубчато-реечная передача
Номер патента: 1597480
Опубликовано: 07.10.1990
МПК: F16H 19/04
Метки: зубчато-реечная, передача
...вид сверху.Зубчато-реечная передача содержит корпус 1, установленную в нем зубчатую рейку 2, взаимодействуюшие с рейкой зубчатое колесо 3, установленное на приводном валу 4 двигателя 5, который установлен на ползуне 6. Ползун 6 установлен в направляющих 7 каретки 8 с возможностью перемешения в направлении, перпендикуляр ном оси рейки 2, и подпружинен относительно каретки 8 с помошью пружин 9. В каретке 8 закреплен блок с подшипниками 10, которые взаимодействуют с направлявшей 11, установленной в корпусе 1 параллельно рейке 2. В корпусе 1 установлен копир 12, выполненный в виде пластины с продольными пазами 13, в которых установлены эксцентрики 14, а ползун 6 снабжен роликом 15, взаимодействующим с копиром 12. Передача работает...
Шарнирно-рычажный механизм
Номер патента: 1597481
Опубликовано: 07.10.1990
Автор: Стравинскас
МПК: F16H 21/00
Метки: механизм, шарнирно-рычажный
...наб., д. 4(5 Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 01Изобретение относится к шарнирно-рычажным механизмам, может быть использовано в машиностроении и может быть применено в устройствах с синхронным вращением ведущего и ведомого валов.Цель изобретения - повышение надежности работы механизма за счет иного выполнения и соединения ведущего и ведомого звеньев.На чертеже представлена кинематическая схема механизма. Механизм содержит основание 1, установленные на нем с возможнОстью вращения ведущий 2 и ведомый 3 кривошипы, выполненные в виде двуплечих рычагов, коромысла 4, имеющие общую ось.вращения, и шатуны 5 и 6, шарнирно связанные одними концами с соответствующими концами коромысел, а другими - с...
Механизм преобразования возвратно-поступательного движения во вращательное
Номер патента: 1597482
Опубликовано: 07.10.1990
МПК: F16H 21/04
Метки: возвратно-поступательного, вращательное, движения, механизм, преобразования
...зависимости первого порядка между движением ползуна и вала кулисы.На чертеже представлена кинематическая схема механизма.Механизм содержит ползун 1, кулису 2, ось вращения которой лежит на траектории движения ползуна 1, кривошип 3, кинематически связанный с кулисой 2, и шатун 4, шарнирно связанный одним концом с ползуном 1, а другим - с кривошипом 3,Ось вращения кулисы 2 смещена относительно оси вращения кривошипа 3 в сто ну ползуна 1 на величину с=ив 1 - г, где 1 - длина шатуна; г - радиус криво- шипа,Механизм работает следующим образом.При совершении ползуном 1 возвратно-поступательного движения шатун 4, кинематически связанный с кривошипом 3 и кулисой 2, сообщает им вращательное движение. Причем взаимозависимость между движением...
Шарнирно-рычажный механизм с регулируемым звеном
Номер патента: 1597483
Опубликовано: 07.10.1990
Автор: Стравинскас
МПК: F16H 21/20
Метки: звеном, механизм, регулируемым, шарнирно-рычажный
...содержит основание 1, шарнирно установленный на нем кривошип 2, шарнирно связанный с кривошипом шатун 3, коромысло 4; один конец которого шарнирно связан с шатуном, а другой - жестко с рейкой 5, которая взаимодействует с зубчатым колесом 6. Рейка 5 установлена в направляющей 7, которая жестко связана с одним концом рычага 8, этот же конец рычага шарнирно связан с основанием 1, а на другом установлено зубчатое колесо 6. Реечная передача с зубчатым колесом 6 и рейкой 5, а также направляю 1 цая 7 и рычаг 8 представляют собой устройство для изменения длины коромысла, при этом устройство может работать на ходу, т. е. при вращающемся кривошипе 2,Механизм работает следующим образом, Кривошип 2 приводится во вращение от привода....
Механизм преобразования вращательного движения во вращательно-поступательное
Номер патента: 1597484
Опубликовано: 07.10.1990
Автор: Балиев
МПК: F16H 25/20
Метки: вращательно-поступательное, вращательного, движения, механизм, преобразования
...В полумуфте 13 размещен датчик 15 для контроля температуры сплава Вуда.Механизм работает следующим образом.В начальном состоянии, когда сплав Вуда 14 в обеих муфтах находится в твердом состоянии, груз 9 жестко зафиксирован от перемещения. При необходимости получения вращательного движения в муфте 6, связывающей основной корпус 1 с дополнительным корпусом 2, сплав Вуда разогревается до жидкого состояния при помощи нагревательного элемента 12. Переход сплава в жидкое состояние определяется по датчику 15. Затем при помощи привода 10 приводится во вращение винт 3. Поскольку винт 3 жестко связан через муфту 5 с дополнительным корпусом 2, то вращается корпус 2, вместе с ним стойка 7, гайка 4 и груз 9. В случае, когда необходимо получить...
Шариковый винтовой механизм
Номер патента: 1597485
Опубликовано: 07.10.1990
Автор: Саломатин
МПК: F16H 25/22
Метки: винтовой, механизм, шариковый
...трубки не превышает диаметр шариков 4. Полость 6 трубки заполнена консистентной смазкой, Перемычки 7 охватывают шарик 4 с четырех сторон.Шариковый винтовой механизм работает следующим образом.При передаче нагрузки шарики 4, установленные в гнезда гибкого замкнутого сепаратора, выполненого в виде трубки, расположены в рабочей зоне между винтом 1 и гайкой 2 и находятся в контакте с винтовыми нарезками винта 1 и гайки 2. При относительном повороте винта 1 и гайки 2 шарики 4 вместе с гибким замкнутым сепаратором 3 выходят из рабочей зоны и возвращаются вновь в рабочую зону посредством гибкого замкнутого сепаратора 4. Перемычки 7 охватывают с четырех сторон шарик 4 и препятствуют его выпадению изсепаратора 4 вне рабочей зоны...
Шариковый винтовой механизм
Номер патента: 1597486
Опубликовано: 07.10.1990
МПК: F16H 25/22
Метки: винтовой, механизм, шариковый
...вращательного движения в поступательное и наоборот. Цель изобретения - снижение трудоемкости изготовления и повышение прочности устройства.На фиг. 1 изображен, механизм, разрез; на фиг. 2 - развертка внешней цилиндрической поверхности полугайки,Шариковый винтовой механизм содержит ходовой винт 1, два стакана 2 и 3, установленные в стаканах и взаимодействующие с винтом 1 соответствующие полугайки 4 и 5, и четыре отражателя б, установленные на торцах полугаек 4 и 5. Стаканы 2 и 3 установлены в корпусе 7 и разделены пружиной 8, предназначенной для выборки зазора в механизме. На внешней цилиндрической поверхности каждой из полугаек 4 и 5 по всей длине по винтовой линии выполнен канал 9 возврата шариков, угол, образованный на торце...
Кулачково-роликовый механизм для преобразования непрерывного вращения в прерывистое
Номер патента: 1597487
Опубликовано: 07.10.1990
Автор: Кулик
МПК: F16H 29/04
Метки: вращения, кулачково-роликовый, механизм, непрерывного, преобразования, прерывистое
...и подвижных через одну соответственно осях 5 и 6. Оси 6 имеют возможность ограниченного поворота в плоскости колеса 3 при помощи упругих демпфирующих элементов 7. На другом конце подвижных осей 6 установлены дополнительные ролики 8, предназначенные для взаимодействия с плоским кулачком 9, неподвижно закрепленным на оси 10 колеса 3. Между колесом 3 и осью 10 предусмотрены опоры не показаны 1.Кулачково-роликовый механизм работает следующим образом.При вращении ведущего вала 2 с установленными на нем пространственным кулачком 1 ролики 4 контактируют с его рабочим профилем. На участке выстоя рабочего профиля кулачка 1 колесо 3 остается неподвижным, а на участке перевода - совершает вращательное движение с переменной скоростью. на обеих...
Аккумулятор механической энергии
Номер патента: 1597488
Опубликовано: 07.10.1990
Автор: Бахтин
МПК: F16H 33/00
Метки: аккумулятор, механической, энергии
...чертеже изображена схема аккумулятора механической энергии. Аккумулятор состоит из упругих элементов 1, соединенных соответственно с помощью управляемых муфт 2 - 4 с приводом 5, корпусом 6 и выходным звеном 7. Каждый упругий элемент 1 имеет датчик 8 деформации, а на выходном звене 7 расположен датчик 9 положения этого звена. Часть упругих элементов 1 выполнена с противоположным к остальным направлением нагрузки.Аккумулятор работает следующим образом.В исходном состоянии упругие элеменгы зафиксированы с помощью управляемых муфт 3 относительно корпуса 6, управляемые муфты 2 и 4 выключены, выходное звено 7 может свободно перемещаться относительно корпуса 6 . Для того, чтобы создать на выходном звене 7 необходимое усилие и жесткость,...
