F16H — Передачи

Номер патента: 1067267

Опубликовано: 15.01.1984

Автор: Герасимов

МПК: F16H 21/00

Метки: механизм, рычажный, усилительный

...и постоянное усилие только на малом участке в конце .рабочего хода, что не позволяет применить его, 25 в частности, в прессах формовки песчаных литейных форм.Целью изобретения является расширение технологических воэможностей механизма за счет увеличения длины участка рабочего хода, на котором поддерживается максимальное и постоянное усилие давленияУказанная цель достигается тем, что в рычажном усилительном механизме, содержащем основание, два ведущих рычага, шарнирно соединенные одними концами с основанием, два ведомых рычага, каждый из которых шарнирно соединен, одним концом с другим концом соответствующего ведущего 40 рычага, рабочее звено, шарнирно соединенное с другими концами ведомых рычагов и размещенное в основании с возможностью...

Номер патента: 1067268

Опубликовано: 15.01.1984

Авторы: Аверин, Дудников, Макаренков

МПК: F16H 25/20

Метки: объектов, перемещения

...с нейвинт 4 и шпонку 5. На внутреннейцилиндрической поверхности части 2корпуса выполнены продольные пазы б,в стенке гайки 3 выполнен сквознойрадиальный паз 7, в котором с возможностью радиального перемещенияустановлена шпонка 5, а на наружнойповерхности винта 4 равномерно поокружности выполнены продольные пазы 8. Гайка 3 выполнена заодно целоес пустотелым штоком 9, являкщимсявыходным звеном устройства. В гайке 3 и штоке 9 параллельно оси выполнено отверстие от свободного торца 10 до радиального паза 7,устройство снабжено установленным вэтом отверстии гайки 3 стержнем 11 сзубчатым венцом 1.2, а шпонка 5 имеетзубчатую нарезку 13, взаимодействующуЬ с венцом 12. Нарезка 13 можетбыть выполнена на части боковой грани шпонки 5 по...

Номер патента: 1067269

Опубликовано: 15.01.1984

Авторы: Бушневский, Золотов, Сидорков

МПК: F16H 27/02

Метки: механизм, храповой

...8. На полэуне 7 установлены упор 9, выполненный в виде ролика, закрепленного с возможностью вращения вокруг сво-. ей оси (не показано) и фиксирующий выступ в виде клина 10, взаимодействующий с сухарями б. Ползун 8 связан со штоком второго силового цилиндра 11, к бесштоковой полости которого сжатый воздух под водится через регулятор 12 давления с манометром 13, Управление ме" ханизмом осуществляется с помощью конечных выключателей 14, 15 и 1 б,60Храповой механизм работает сле-. дующим образом. При,выдвижении штока силового цилиндра 2 собачка 4, прижимаемая к пазу храпового колеса 1 .пружиной 5, поворачивает храповое колесо. При повороте собачка 4 встречает на своем пути упор 9, закрепленный на полэуне 7, который связан со...

Номер патента: 1067270

Опубликовано: 15.01.1984

Авторы: Башков, Иванов, Токмачев, Шисман

МПК: F16H 55/17

Метки: зубчатое, колесо

...ней вставные зубья и упругие элементы, размещенные в ступице и зубьях. Упругие элементы выполнены в виде пружинных колец, размещенных концентрично и входящих в пазы зубьев 1. Недостатком известного колеса является наличие общего упругого элемента для всех зубьев, что влечет за собой поворот соседних с работающим зубьев и снижает надежность работы зацепления.Цель изобретения - повышение надежности работы. Цель достигается тем, что в зубчатом колесе, содержащем ступицу, установленные в ней вставные зубья и упругие элементы, размещенные в ступице и зубьях, упругие элементы выполнены в виде валиков, один конец каждого из которых выполнен цилиндрическим и установлен в ступице с возможностью поворота, а другой конец - многогранным и...

Номер патента: 1068049

Опубликовано: 15.01.1984

Авторы: Вэйн, Дуан, Майкл

МПК: F16H 47/04

Метки: генератора, гидромеханический, привод

...регулируемую гидропередачу, включающую гидронасос и гидродвигатель, и дифференциал, включающийсвязанное с входным валом водило с сателлитами, которое кинематически связано с гидронасосом, и два центральных колеса, одно из которых кинематически связано с гидродвига .елем, а другое - с выходным валом связываемым с генератором, валы гицронасоса и гидроднигателя расположены коаксиально.На фиг,1 схематично изображен предлагаемый гидромеханический привод генератора, продольный разрез;на фиг,2 - разрез А-А на Фиг,1. 5 10 15 20 25 30 35 40 45 50 55 60 Гидромеханический привод генератора содержит корпус 1, размещенные в нем входной 2 и выходной 3 валы, регулируемую гидропередачу 4, включающую гидронасос 5 и гидро- двигатель б, соответственно...

Номер патента: 1068639

Опубликовано: 23.01.1984

Авторы: Размыслов, Роберман

МПК: F16H 25/20

Метки: вращательного, движения, механизм, поступательное, преобразования

...сопрягаемая35 с радиальным сверлением, и осевое сверление, сообщающее кольцевую канавку с по- лостью между гайкой и поршнем, а в винте- осевой канал, сообщающий радиальное свер ление с масляные картером, 40На фиг. 1 изображен механизм преобразования вращательного движения в поступательное; на фиг, 2 - разрез А - А на фиг. 1.Механизм, преобразования вращательного движения в поступательное состоит из 45 корпуса 1 с масляным картером 2 и цилин.дрической направляющей 3 скольжения,расположенной в корпусе 1 с возможностью вращения в подшипниках 4 гайки 5, вза.имодействующего с гайкой 5 винта 6 и жестко соединенного с винтом б взаимодействующего с цилиндрической направляющей 3, поршня 7. Цилиндрическая направляющая 3 снабжена пористым;...

Номер патента: 1068640

Опубликовано: 23.01.1984

Автор: Рычков

МПК: F16H 29/04

Метки: импульсная, передача

...в виде двух неполнозубых колес; закрепленных с угловым смещением относительно друг друга на ведомом валу и находягцийся в зацеплении с зубчатыми колесами,45На фиг.изображена импульсная передача в разрезе по плоскости осей ведущеговедомого валов; на фиг, 2 - разрез А - ,А на фиг,.1.Импульсная передача содержит корпус 1 с размещенными в нем параллельно ве-дущим 2 и ведомым 3 валами.На ведущем валу 2, на котором выполнены винтовые направляющие 4, размещен преобразующий механизм, представляющий (обой двазубчать 1 х колеса,5 и 6, установ ленных на ведущем валу 3 с возможностью перемещения по направляющим 4 и подпру-.жиненных в осевом направлении пружина 10686402ми 7 и 8, гидроцилиндр 9, поршень 10 которого закреплен на валу...

Номер патента: 1070035

Опубликовано: 30.01.1984

Автор: Кужелев

МПК: B60K 17/16, F16H 48/22

Метки: дифференциал, самоблокирующийся

...- упрощение конструкции, т.е. уменьшение осевых ирадиальных габаритов, уменьшение металлоемкости дифференциала,Поставленная цель достигается темчто самоблокирующийся дифференциал,содержащий корпус и установленныевнутри него полуосевые шестерни,связанные посредством зубчатого зацепления с, сателлитами, которые установлены на шипах крестовины, фрикционные муфты, поверхнос:и трения.которых связаны одна с сателлитом, адругая - с шипом крестовины поверхности трения фрикц,.онных муфт выполнены в месте сопряжения шип - сателлит конусными.На фиг, 1 изображен предлагаемыйдифференциал, разрез; на фиг. 2разрез А-А на фиг. 1.Самоблокирующийся дифференциалсостоит из корпуса 1, внутри котороНИИПИ,Заказ 11632/20ираж 661 Подписное Филиал ППП...

Номер патента: 1070357

Опубликовано: 30.01.1984

Авторы: Скойбеда, Фефелин

МПК: F16H 29/00

Метки: вариатор, импульсный

...изобретения - повышение надежности вариатора.Поставленная цель достигается тем, чтоимпульсный вариатор, содержащий корпус,соосно расположенные внутри него ведущийи ведомый валы, установленную в корпусеэксцентриковую втулку, кинематически связанную с ведушим валом, импульсатор ввиде эксцентрикового. стакана, роликовыймеханизм свободного хода, наружная обойма которого связана с ведомым валом истаканом, механизм управления, взаимодействующий с эксцентриковой втулкой, и механизм возврата, снабжен промежуточнымвалом, размешенным внутри эксцентриковойвтулки и кинематически связанным с ведущим валом, и закрепленным на промежуточном валу кольцом, взаимодействующим состаканом, а механизм возврата выполнен ввиде установленных на корпусе...

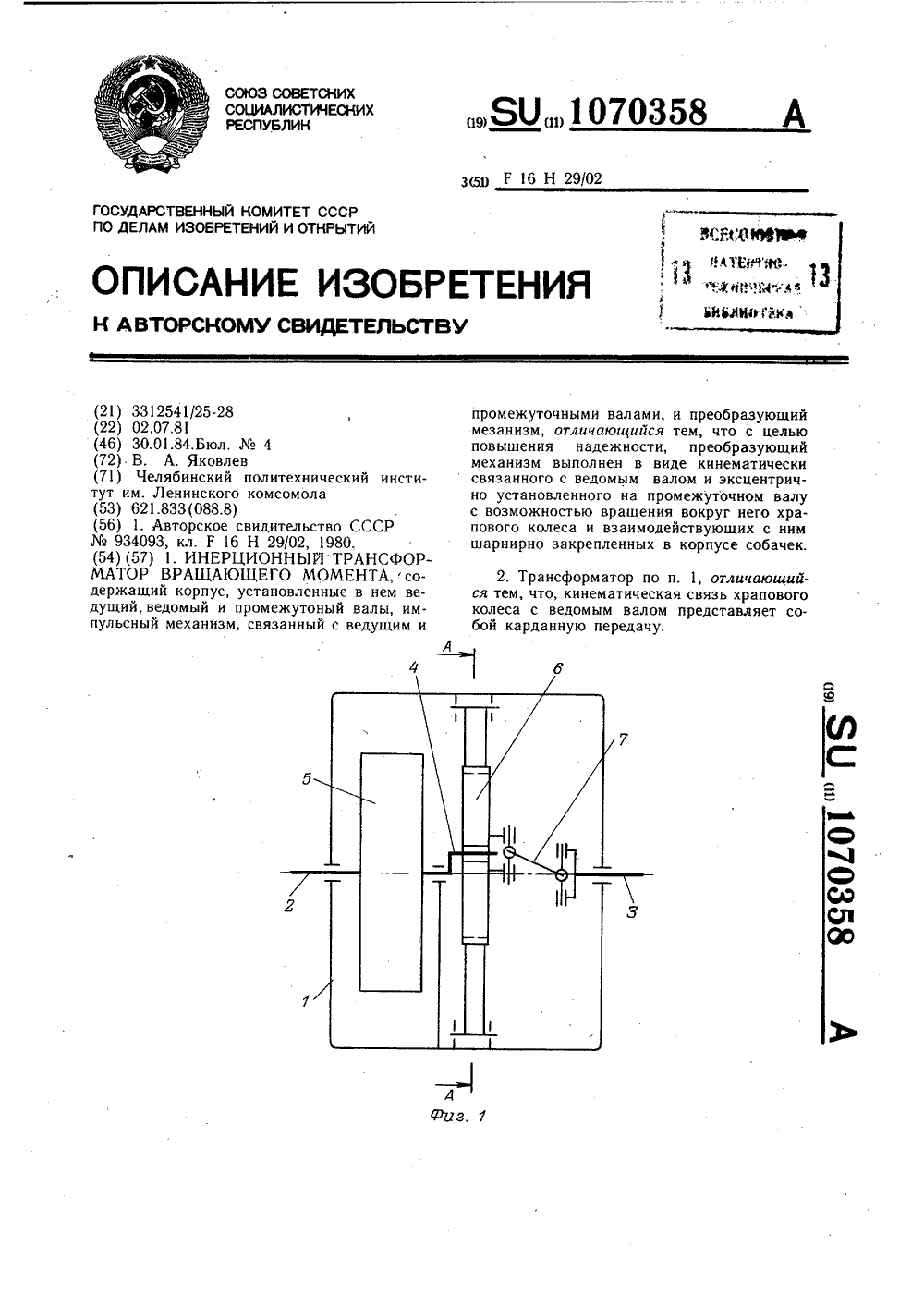

Номер патента: 1070358

Опубликовано: 30.01.1984

Автор: Яковлев

МПК: F16H 29/02

Метки: вращающего, инерционный, момента, трансформатор

...врагцающего момента, содержашем корпус, установленные в нем ведуший, ведомый и промежуточный валы, импульсный механизм, связанныйс ведущим и промежуточным валами, и преобразующий механизм, последний выполнен в виде кинематически связанного с ведомым валом и эксцентрично установленногона промежуточном валу с возможностьювращения вокруг него храпового колеса ивзаимодействуюших с ним шарнирно закрепленных в корпусе собачек.Кроме того, кинематическая связь хра Опового колеса с ведомым валом представляет собой карданную передачу.На фиг. 1 изображена кинематическаясхема инерционного трансформатора вращающего момента; на фиг. 2 - разрез А - А 4на фиг. 1.Инерционный трансформатор содержит корпус 1, установленные в нем ведущий 2, ведомый 3 и...

Номер патента: 1070359

Опубликовано: 30.01.1984

Автор: Данильченко

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...цель достигается тем, что З 5 инерционно-импульсная передача, содержащая соосные ведущие и ведомый кривошипные валы, связывающие их ведущие и ведомые шатуны, образующие с кривошипами валов параллелограммные механизмы, и установленные на ведущем валу неуравнове О шенные грузы, снабжена дополнительными шатунами, связывающими каждый соответствующий неуравновешенный груз с кривошипом ведущего вала и периодически взаимодействующими с ведомыми шатунами,1070359На фиг. 1 схематично изображена инерционно-импульсная передача, продольный разрез; на фиг. 2 - то же, поперечное сечение.Передача содержит ведущий коробчатыйвал 1 с кривошипами 2, соосный с ним ведомый вал 3 с кривошипами 4, связывающие их ведущие 5 и ведомые 6 шатуны, образующие с...

Номер патента: 1070361

Опубликовано: 30.01.1984

Автор: Ковалев

МПК: F16H 55/16

Метки: зубчатое, колесо

...с криволинейными зубьямипоследние выполнены со срезом, поверхность 2 Окоторого проходит через крайние точки активного профиля зуба в его торцовом сечении и граничную точку нерабочего профиля.Кроме этого, зуб может быть выполненс консольным участком. 25Торцовая поверхность зуба является конической.Причем зуб может быть выполнен разрезным.На фиг. 1 изображен зубчатый венец,поперечное сечение; на фиг. 2 - то же,частичный общий вид; на фиг. 3 - зуб торцовый вид; на фиг. 4 - то же, с наклоннойпрорезью; на фиг. 5 - модификация зубчатого колеса. Буквой Ф отмечены продольные срезы. Эти срезы выполнены на обоих концах зуба, на каждом со стороны его нерабочей боковой поверхности. Форма среза и соответствующей ему части дна впадины между...

Номер патента: 1070362

Опубликовано: 30.01.1984

Авторы: Басинюк, Берестнев, Скороходов, Цитович

МПК: F16H 55/17

Метки: зубчатое, колесо, составное

...элементов в окружном направлении и направлении самоустановки зубча того венца. Вместе с тем, величины момента, под действием которого зубчатый венец самоустанавливается под негрузкой, в два и более раза меньше окружного, т.е. упругие элементы должны обеспечивать различцевые канавки 4 - 7, Поверхность каждого из упругих элементов 2 образована цилинд. ром 8 и двумя сопрягаемыми с ним меньшими основаниями усеченными конусами 9 и 10 большие основания которых срезаны двумя диаметрально противоположными лысками 11, 12 и 13, 14. На поверхностях разьема венца и ступицы имеется базирующий поясок 15. В упругих элементах 2 вдоль их оси выполнены прорези 16 и 17, образующие упругие лепестки 18 - 23.При сборке упругие элементы 2 сжимают ся,...

Номер патента: 1071469

Опубликовано: 07.02.1984

Авторы: Зимагулов, Краснов

МПК: B60K 17/16, F16H 48/20

Метки: дифференциал, самоблокирующийся

...достигается тем, что самоблокирующийся дифференциал снабжен барабаном, охватывающим блокирующее устройство с центробежными грузами, выполненными со скосами на внутренней поверхности для взаимодействия с груза ми, и дисками, с возможностью вращения расположенными на полуосях между соответствующей полуосевой шестерней и барабаном и связанными с последним посредством последовательно расположенных по направлению к периферии барабана пру жин и телескопических узлов, при этом втулка подпружинена относительно полуоси. На чертеже показана конструктивная схема самоблокирующегося дифференциала.На левой 1 и правой 2 полуосях дифференциала расположены диски 3 и 4 с возможностью вращения относительно полуосей, установленные между полуосевыми...

Номер патента: 1071837

Опубликовано: 07.02.1984

Автор: Небогин

МПК: F16H 48/10

Метки: планетарный, редуктор

...его использование для привода с двумявходными валами.Наиболее близким к изобретению потехнической сущности является планетарный редуктор, содержащий два коаксиальных входных и выходных вала контрроторного вращения и две планетарные ступени,включающие каждая солнечную шестерню,водило с сателлитами и эпицикл, солнечная шестерня каждой планетарной ступенисоединена с одним из входных валов, а водило - с одним из выходных валов. Эпи 30цикл одной ступени планетарной передачисоединен с эпициклом другой 2.Недостаток известного планетарногоредуктора заключается в том, что он необеспечивает равенства угловых скоростейвыходных валов при наличии на них различных моментов сопротивлений.Цель изобретения - обеспечение равенства величин угловых...

Номер патента: 1071838

Опубликовано: 07.02.1984

Авторы: Блинов, Бородатов, Васильев, Волков, Калинин, Кротов, Начинкин, Николаев, Рыжков, Юдкин

МПК: F16H 1/48

Метки: зубчатая, передача, планетарная

...121.Недостатком известной передачи является нерациональное расположение соеди 5 О 15 20 25 30 35 40 45 50 55 2нительных элементов на наружной поверхности блокирующих муфт и наличие фланцев как на блокирующих муфтах, так и на наружном барабане, что приводит к повышению напряжений во врап.,ающихся деталях от центробежных сил.Цель изобретения - повышение несущей способности и надежности передачи.Указанная цель достигается тем, что планетарная зубчатая передача, содержащая входной и выходной валы, барабан с внутренними зубьями, два одинаковых планетарных ряда с общим водилом, каждый из которых включает шевронные центральные колеса с наружными зубьями, сателлиты, два центральных колеса с внутренними и наружными зубьями, связанные друг с...

Номер патента: 1071839

Опубликовано: 07.02.1984

Авторы: Базовой, Босой, Горяинов, Ильченко

МПК: F16H 21/16

Метки: возвратно-поступательное, вращательного, движения, механизм, планетарный, преобразования

...и сателлитомс кривошипным пальцем, расположеннымис другой стороны водила противофазно первым, вторыми рабочим органом и поводком,ориентированными в сторону первых, а водило выполнено в виде колеса со сменнымободом.Сменный обод может быть выполнен ввиде зубчатого венца или звездочки, илишкива с возможностью привода от любоймеханической передачи.Кривошипные пальцы и поводки могутбыть снабжены подшипникам с объемнымупругим элементом,На фиг. 1 изображена кинематическаясхема планетарного механизма для преобразования вращательного движения в возвратно-поступательное; на фиг, 2 - разрезА-А на фиг, 1; на фиг. 3 - разрез Б-Бна фиг. 1.Планетарный механизм содержит водило 1, выполненное в виде колеса со сменным ободом 2, в качестве которого...

Номер патента: 1071840

Опубликовано: 07.02.1984

Авторы: Базовой, Босой, Горяинов, Макагон

МПК: F16H 25/00

Метки: кулачковый, механизм

...на ведомом5 звене 1.Наиболее близким к изобретению является кулачковый механизм, содержащий корпус, установленные в нем ведущий вал с кулачками, взаимодействующие с ними 1 О ролики и ведомые звенья; кулачки выполнены пазовыми 121.Недостатком известного кулачкового механизма является невысокая точность параметров движения ведомых звеньев при высоких угловых скоростях ведущего вала вследствие жесткого крепления осей вращения роликов на ведомых звеньях.Целью изобретения является повышение точности параметров движения ведомых звеньев при высоких угловых скоростях ведущего вала,Указанная цель достигается тем, что в кулачковом механизме, содержащем корпус, установленный в нем ведущий вал с кулачками, взаимодействующие с ними ролики и ведомые...

Номер патента: 1071841

Опубликовано: 07.02.1984

Авторы: Онищенко, Порошин, Сидоренко

МПК: F16H 29/00

Метки: дискретная, передача

...утлу скоса вкладыша.На фиг. 1 изображена дискретная передача, вид спереди; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вкладыш ведомого диска в увеличенном масштабе.Дискретная передача содержит ведомый диск 1 с радиальными пазами 2, в которых размещены подпружиненные в радиальном направлении вкладыши 3, охватывающую ведомый диск 1 ведущую обойму 4 с профилированным и на внутренней поверхности пазами 5 для размещения в них части вкладышей 3. К торцам ведомого диска 1 прикреплены с помощью винтов 6 боковые шайбы 7 и 8. Ведомый диск 1 жестко закреплен на ведомом валу 9. Боковые стенки радиальных пазов 2 ведомого диска 1, равно как и боковые поверхности подпружиненных вкладышей 3, скошены по всей их высоте на угол Ы не превышающий угол...

Номер патента: 1071842

Опубликовано: 07.02.1984

Автор: Румянцев

МПК: F16H 41/26

Метки: гидротрансформатора, колесо, лопастное

...цель достигается тем, что в лопастном колесе гидротрансформатора, содержащем ступицу и установленные на ней два венца лопастей, первый из которых 45 по потоку имеет лопасти 3 -образного сечения с двумя выходными кромками, образующими с лопастями второго венца полости, подключенные к источнику давления рабочей жидкости, лопасти первого венца установлены на ступице с возмож 50 ностью поворота.Кроме того, лопасти первого венца с лицевой стороны могут иметь длину выходной кромки, превышающую длину выходной кромки с тыльной стороны.55По меньшей мере выходные кромки лонастей первого венца могут быть выполнены из эластичного материала. Колесо может быть снабжено по крайней мере одним дополнительным венцом с поворотными лопастями...

Номер патента: 1071843

Опубликовано: 07.02.1984

Автор: Кацнельсон

МПК: F16H 41/30

Метки: гидромеханической, охлаждения, передачи

...к предлагаемой является система охлаждения гидромеханической передачи,содержащая последовательно включенныйпо ходу потока гидротрансформатор, теплообменник и насос, образующие замкнутый контур циркуляции, связанный с основной гидросистемой гидромеханической передачи 12.Недостатками указанной системы являются сложность конструкции из-за наличия автономного привода вентилятора, атакже невысокий КПД передачи за счет отбора мощности и привод вентилятора.Целью изобретения является упрошениесистемы с одновременным повышением КПДпередачи.Указанная цель достигается тем, чтосистема охлаждения гидромеханической передачи, содержащая последовательно включенные по ходу потока гидротрансформатор,теплообменник и насос, образующие замкнутый контур...

Номер патента: 1072796

Опубликовано: 07.02.1984

Автор: Ян

МПК: B60K 17/16, F16H 48/22

Метки: ведущего, дифференциал, моста, самоблокирующийся, средства, транспортного

...с ведомыми дисками Фрикцион.ной муфты.На Фиг, 1 схематически изображендифференциальный Механизм, осевой : 65 разрез; на фиг, 2 - разрез А-А на Фиг. 1; на Фнг. 3 - узел 1 на фиг.1Дифференциал содержит многодисковую фрикционную муфту, наружная ступица 1 которой, являющаяся частью корпуса этого механизма, соединяется с внутренней ступицей 2 через внутренние фрикционные диски 3 и наружные фрикционные диски 4, снаружи которых размещены винтовые нажимные пружины 5. Внутри. внутренней ступицы 2 на полуоси 6 неподвижно посажена многоугольная втулка 7 таким образом, что между ее стенками и цилиндрической поверхностью внутренней ступицы 2 с некоторым радиальным зазором помещаются тела качения в виде валиков 8, которые при помощи сепаратора 9 и...

Номер патента: 1073512

Опубликовано: 15.02.1984

Авторы: Гинзбург, Дроздов, Лямин, Самойлов, Шипша

МПК: F16H 1/00

Метки: волновой, передачи, сборки

...в том, что генератор волн, кулачок которого имеет профиль в виде окружности, вводят в гибкое колесо и изменяют форму профиля кулачка в овал, для изменения формы профиля в овал кулачок выполняют из материала памяти формы.На фиг. 1 показана волновая передача, реализующая способ сборки, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1 во время сборки передачи; на фиг. 3 - то же, при эксплуатации передачи; на фиг. 4, 5 и 6 - стадии изготовления и сборки кулачка генератора волн. 5 10 15 20 25 30 35 40 45 Способ сборки волновой передачи заключается в том, что генератор волн, кулачок 1 (фиг. 1) которого имеет профиль в виде окружности 2 (фиг. 2), вводят в гибкое колесо 3 и изменяют форму профиля кулачка 1 в двухвершинный овал...

Номер патента: 1073513

Опубликовано: 15.02.1984

Авторы: Андриенко, Фирсаев, Шувалов

МПК: F16H 1/00

Метки: волновая, передача

...в виде кулачка с каналамидля подвода смазки в зону взаимодействия 3,Недостатком этой передачи является повышенный расход смазки, что обусловлено З 5наклоном стенки цилиндрического гибкого колеса, т.е. непараллельностью образующихпар трения и переменностью зазора междугибким колесом и генератором по ширинекулачка генератора волн.Цель изобретения - сокращение расхода смазки.Поставленная цель достигается тем, чтоволновая передача, содержащая жесткоеколесо, охватываемое им гибкое колесо ввиде цилиндрического стакана и взаимодействующий с внутренней поверхностью гибко 13го колеса гидростатический генератор волн, выполненный в виде кулачка с каналами для подвода смазки в зону взаимодействия, снабжена связанным с кулачком, установленным в...

Номер патента: 1073515

Опубликовано: 15.02.1984

Авторы: Сизов, Шаркова

МПК: F16H 15/52

Метки: вариатор, конусный, многопоточный

...пазами корпуса, а на внутренней поверхности - косые пластинчатые зубья с переменной по ширине колеса высотой, взаимодействующие с соответствующим рядом сателлитов, углы при вершине конусов сателлитов равны 90, а опоры сателлитов выполнены призматическими.На фиг. 1 схематически показан многопоточный конусный вариатор, продольный разрез; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - ведущий каток вариатора, продольный разрез; на фиг. 4 - то же, поперечный разрез; на фиг. 5 - центральное колесо, вид сверху; на фиг. 6 - то же, вид сбоку; на фиг. 7 - призматическая опора сателлита.Многопоточный конусный вариатор содержит корпус 1, имеющий разнонаправленные винтовые пазы 2 и 3, центральный винтовой вал 4, установленные на нем...

Номер патента: 1073516

Опубликовано: 15.02.1984

Автор: Корнешов

МПК: F16H 21/20

Метки: кривошипно-ползунный, механизм, регулируемый

...несущая способность, 20 При значительной нагрузке гибкий кривошип прогибается в сторону действия нагрузки, а увеличение жесткости кривошипа затрудняет его регулировку.Цель изобретения - повышение несущей способности механизма. 25 Указанная цель достигается тем, что в регулируемом кривошипно-ползунном механизме, содержащем корпус, кривошип, выполненный в виде двух щек, двух опорных и шатунной шеек, установленные в корпусе с возможностью перемещения вдоль оси кривошипа опоры, несущие кривошип, шарнирно соединенный одним концом с последним шатун, шарнирно соединенный с другим концом шатуна ползун и привод, связанный с кривошипом, одна из щек шарнирно соединена с шатунной и одной из опорных шейками, а вторая выполнена в виде двух...

Номер патента: 1073517

Опубликовано: 15.02.1984

Авторы: Попов, Сафьян, Смирнов, Шерстнев

МПК: F16H 25/24

Метки: винт-гайка, передача

...обеспечивающие останов винта или гайки и ввод их в зацепление при реверсировании, выполнены ввиде размещенной на концевом участке винта втулки с резьбой, соответствующей резьбе винта, и установленного между втулкой и винтом механизма свободного хода, на втулке выполнены дополнительные продольные пазы, а передача снабжена пружиной, размещенной на концевом участке винта, один конец которои закрепленн35 на последнем, а другой конец расположен в одном из дополнительных продольных пазов втулки с возможностью взаимодействия с ним.На фиг, 1 изображена передача винт-гай ка, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Передача винт-гайка содержит гайкуходовой винт 2, концевой участок 3 которогоА -Д...

Номер патента: 1073518

Опубликовано: 15.02.1984

Авторы: Фельбейн, Эйдельберг

МПК: F16H 27/06

Метки: дезаксиальный, мальтийский, механизм

...транспортеров касаются груза, что снижает точность его взвешивания.Цель изобретения - обеспечение обратного хода мальтийского креста, что позволяет расширить область его применения.Поставленная цель достигается тем, что в дезаксиальном мальтийском механизме, содержащем поводок с роликом, крест с пазами, смещенными в сторону, противоположную направлению его вращения, ось по водка расположена на биссектрисе угла, образованного лучами, проведенными из центра креста через периферийные точки осей двух смежных пазов, зона расположения оси поводка ограничена центром креста и точкой на биссектрисе, полученной путем пересечения с ней перпендикуляра, восстановленного из периферийной точки оси одного из пазов к последней, а перпендикуляр,...

Номер патента: 1073519

Опубликовано: 15.02.1984

Автор: Нишчик

МПК: F16H 41/30

Метки: гидромеханической, гидросистема, маслопитания, охлаждения, передачи

...маслопитания и охлаждения гидромеханической передачи и может быть использовано в трансмиссиях транспортных машин.Известна гидросистема маслопитания и охлаждения гидромеханической передачи, содержащая охлаждающий контур гидро- трансформатора, включающий насос подпитки и теплообменник, и охлаждающий контур коробки передач, состоящий из гидро- бака, питающего насоса, подсоединенного главной магистралью к коробке передач и гидротрансформатору, теплообменника, поддона коробки передач и соединенного с ним гидролинией откачивающего насоса 1. к циркуляционному контуру гидротрансформатора, и предохранительный клапан с управляющей полостью, подсоединенной к главной магистрали, помимо перечисленного, снабжена установленным в сливной...

Номер патента: 1074741

Опубликовано: 23.02.1984

Авторы: Жевлаков, Кужелев

МПК: B60K 17/16, F16H 48/22

Метки: дифференциал, самоблокирующийся

...фрикционных муфт и корпусом,нажимные чашки, имекщие Ч-образныевырезы, охватывающие.ось сателлитов, установленные с осевой подвижностью в корпусе и подпружиненныеотносительно него тарельчатыми пружинами, каждая сторона каждого Ч-образного выреза образована двумя плос костями, причем угол между нимименьше 180, а угол между плоскостью каждого торца нажимной чашки иприлегающей к ней плоскостью выреза меньше 90 О.На фиг. 1 изображен дифференциалв разрезе; на фиг. 2 - сечение А-Ана Фиг. 1,В корпусе 1 с крышкой 2 установлены сателлиты 3, сцепленные с 55полуосевыми шестернями 4 и установленные на пальцах 5, фрикционныемуфты 6,. ведущие элементы 7 которыхсвязаны с корпусом 1 через шлицы 8,а ведомые элементы 9 - с полуосевы"ми шестернями 4, и...
