F16H — Передачи

Номер патента: 1567827

Опубликовано: 30.05.1990

Автор: Степанов

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...первого планетарного ряда и с центральным коле,сом 14 с наружными зубьями второго планетарного ряда, а через муфту 4 - с водилом 16 второго планетарного ряда и с центральным колесом 20 с внутренними зубьями третьего планетарного ряда, центральное колесо 15 с внутренними зубьями второго планетарного ряда связано с тормозом, а водило 16 вто-, рого планетарного ряда - с центральным колесом 20 с внутренними зубьями третьего планетарного ряда и через муфту 5 - с водилом 21 третьего планетарного ряда и с входным валом 3 ко 5 О робки передач. Коробка передач работает следующим образом.При включении муфт и тормозов (см.55 таблицу) звенья планетарных рядов соединяются н определенную кинематическую схему, и вращение от вхс чного вала 2 к...

Номер патента: 1567828

Опубликовано: 30.05.1990

Автор: Семчишин

МПК: F16H 7/06

Метки: передача, цепная

...с центром в точке 11 15о/е, сей + 1,5+ 2 Формула изобретения 1, Цепная передача, содержащая ведущую и ведомую звездочки с элементами зацепления в виде роликов, центры которых смещены от делительных окружностей к центрам звездочек, и охватывающую последние цепь, звенья которои представляют собой фасонные пластины . с двумя симметричными относительно поперечной оси зубьями и имеют рабочие профили для взаимодействия с роликами, о т л и ч а ю щ а я с я тем, что, с целью повышения долговечности и нагрузочной способности за счет улучшения сцепляемости цепи с роликами звездочки, фасонные пластины шарнирно связаны один с другой, а шагР р расположения роликов, диаметр Й;окружности расположения роликов и диаметр Йр роликов определены для каждой...

Номер патента: 1567829

Опубликовано: 30.05.1990

Авторы: Бирюков, Власов, Гриненко, Запорожец, Наконечный, Шевердин

МПК: F16H 15/50

Метки: вариатор, планетарный, фрикционный

...вдоль оси валов 2 и 3.Вариатор содержит водило с сател,литами 9, имеющими для взаимодействия с центральными колесами 5 и 6, соответственно, внутреннюю 10 и наружную 11 однонаправленные конические поверхности. Сателлиты расположены так, что образующие поверхности 10 и 11 сателлитов 9 в точках контакта с 40 центральными колесами 5 и 6 параллельны оси валов 2 и 3. Диски 7 и 8 центрального колеса 4 контактируют с сателлитами таким образом, что диск 7 взаимодействует с внутренней, поверхностью сателлита 10, а диск 8 с поверхностью 12, соединяющей наружную 11 и внутреннюю 10 поверхности сателлитов 9, а их точки контакта лежат на прямой, соединяющей их с точкой пересечения осей сателлитов 9 с осью валов 2,3,Вариатор работает следующим...

Номер патента: 1567830

Опубликовано: 30.05.1990

Авторы: Кретов, Репин

МПК: B66F 3/06, F16H 19/02

Метки: кретова-репина, механизм, реечный

...открытым по ЦИрзамки н зубазу стерев пазомположеннымийствующими с жения обрааны ра эаимод д еханизм работа ом. СУДАРСТВЕННЫЙ КОМИТЕТ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМИ ГКНТ СССР(57) И:обрсс.цис отисгСтРОЕЦИЮ,ЧДСПОГ;11реддчдм. ел; иэобрсспце гру.с иод ьс:1 иОг 11 Отпос 1 тс 51 к Облдс и в ч:стцости к реечным ция - псвышеппе груупроцецие коцструк 1 а фиг,1 - домкрат а фиг.2 - сечецие /1-ЛРеечцый мехдшэм с д р Р У 1, рдэмещецные в корпусе подъемный элемент 2 в виде рек 1 и приводные шестерни 3 и 4, рдэецецные по обе стороны рейки, которая выполпеца с продольным замкнутым, открытым в зонах расположения шестерен пазом 5, а ее зубья образованы расположенными в этом пазу роликами 6. Шестерни 3 и 4 выполнены с различными числами зубьев, а их профили...

Номер патента: 1567831

Опубликовано: 30.05.1990

Автор: Назарбеков

МПК: F16H 21/00

Метки: двумя, криволинейно-направляющий, механизм, рабочими, точками

...с второй вершиной треугольного коромысла 2, второй вершиной через шарнир О связан с коромыслом 3, а третьей вершиной через стержень 7 и шарниры С и Г связан с одной из вершин шатуна б, Шатун 6 второй вершиной через шарнир К связан с коромыслом 4, а третьей вершиной через стержень 8 и шарниры А и Е связан с ведущим коромыслом 2. С треугольным шатуном 5 жестко под углом 3 связан стержень 9 с рабочей точкой Р на конце, а с треугольным шатуном 6 под углома жестко связан стержень 10 с рабочей точкой 5 на конце,Длины звеньев механизма связаны следующими соотношениями: Ы,д=1; Ы 1 в=0,66;Ав=0,44; Ы в=0,493;в с 0,64;1 ек=0,48; Ос=0,613;ко=1,28 Еде=0,4, Ы 2 р=0,466;ср=0,333; 1 ег=0,613: Ьк=0,266; 3 ср=1,173,Если за начало координат принять точку...

Номер патента: 1567832

Опубликовано: 30.05.1990

Автор: Фадеев

МПК: F16H 3/76, F16H 37/12

Метки: замкнутая, передача, фадеева

...надежности и кинематической точности передачи при обеспечении реверсивного колебательного вращения выходного вала за счет исключения ударных нагрузок на элементы механизма и переключающих устройств,На чертеже показана кинематическая схема замкнутой передачи,Передача состоит иэ ведущего 1 и ведомого 2 валов, центральных колес 3 и 4, водила 5 с сателлитами 6, кривошипа 7 с полэуном, кулисы 8 и зубчатых колес 9 - 13 кинематической связи ведущего вала 1 и центрального колеса 4. Центральное колесо 3 связано с ведущим валом 1 через кривошип 7 с пслзуном и кулису 8, причем ось вращения ведущего вала 1 смещена относительно оси центрального колеса 3,Передача работает следующим образом.При вращении ведущего вала 1 кривошип 7 поворачивает...

Номер патента: 1567833

Опубликовано: 30.05.1990

Автор: Абрамцев

МПК: F16H 37/12

Метки: абрамцева, вращательного, движение, движения, преобразования, сложное

...ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к машиностроению и может быть использовано в механизмах, где необходимо преобразовать вращательное движение в сложное движение выходного вала, состоящего из возвратно - поступательного и вращательного движений,Цель изобретения - повышение надежности устройства за счет упрощения его конструкции,На чертеже изображено устройство, общий вид.Устройство содержит привод (не показан), входной 1., выходной 2 и промежуточный 3 валы, расположенные в корпусе 4, механизм преобразования движения, включающий пару колес 5 и б и промежуточную...

Номер патента: 1567834

Опубликовано: 30.05.1990

Авторы: Басинюк, Берестнев, Елистратов, Иванов

МПК: F16H 55/17

Метки: зубчатой, передачи

...ступицы 6 наносится легкоплавкое вещество 8. Далее колесо из дисков 1 - 5 вводят в зацепление с колесом 7, нагревают колесо до расплавления вещества 8 и нагружают передачу статически, прикладывая к колесу 7 момент, равный рабочему, Поскольку каждый из дисков 1 - 5 подпружинен в окружном направлении, то статическая нагрузка на них компенсируется деформацией соответствующих пружин (не показаны), Диски 1 - 5 под нагрузкой смещаются друг относительно друга в окружном направлении, занимая положение, соответствующее равномерному распределению нагрузки по ширине пакета. Остывающее и кристаллизующееся вещество 8 жестко скрепляет диски 1 - 5 между собой и со ступицей 6, После этого статическую нагрузку снимают, а пружины (не показаны)...

Номер патента: 1567835

Опубликовано: 30.05.1990

Авторы: Олин, Патлань, Просницкий

МПК: F16H 55/14, F16H 55/17

Метки: зубчатое, колесо, составное

...выполнено из двух соосных соединенных между собой частей 5 и 6, а нормальные к его оси сечения частей 5 и 6 и соответствующих гнезд для их размещения на взаимообращенных поверхностях венца 1 и ступицы 2 выполнены увеличивающимися вдоль оси в направлении соответствующих торцов колеса,В частном случае лепестки могут быть выполнены на каждой из взаимообращенных поверхностей венца 1 и ступицы 2 (лепестки 7 и лепестки 3 соответственно). Сечение лепестков 7 и 3 и их форма подбираются в зависимости от величины окружной и осевой составляющих нагрузки на колесо. Соединение частей 5 и 6 - реэьбовое и включает гайку 8 и стопорную шайбу 9, установленные на резьбовом конце части 5,Выполнение частей 5 и 6 коническими обеспечивает увеличение их...

Номер патента: 1567836

Опубликовано: 30.05.1990

Авторы: Басинюк, Жук, Скороходов, Якимович

МПК: F16H 55/17

Метки: зубчатое, колесо

...увеличиваю- торца шлица к другому, шлицев обеспечивает са и в реверсивных переНа шлицах 3 и 5 или б, или 7, или Прорезь 5 вып лица. Боль ют больши онцентраци иям отноше; - длина ш Прорезь б вып риной и глубиной,щимися от одного Такая конструкция моустановку венца дачах.Прорези 7 и 8 выполнены под углом 3 - 30 к оси шлица и взаимно пересекающимися, Шлицытакой конструкции обеспечивают самоустановку венца 1, когда при реверсе нагрузка концентрируется у противоположного торца. Повышенной технологичностью обладают шлицы с цилиндрическИми отверстиями, оси которых либо параллельны осиколеса (фиг.5), либо расположены под угломк нему - оси 11 и 12 на фиг,6. При работе зубчатого колеса нагрузкаконцентрируется у одного иэ торцов зубьев 5венца...

Номер патента: 1567837

Опубликовано: 30.05.1990

Авторы: Демин, Медынцев

МПК: F16H 55/18

Метки: беззазорная, зубчатая, передача

...в виде диска 2 с торцовыми пазами 3 и выступами 4 и диска 5 с выступами 6, Диски 2 и 5 свя"аны между собой с возможностью окружного смещения посредством упорного подшипника 7, крышки 8, шариков 9, шпилек 10, пропущенных через пазы 11 диска 5, и гаек 12. Люфтовыбирающие устройства содержат упругое кольцо 13, помещенное между выступами 4 и 6 и охватывающее вставки 14, расположенные в торцовых пазах 3 диска 2 с воэможностью перемещения в радиальном направлечии. Между вставками 14 каждого люфтовыбирающего устройства размещен регулировочный винт 15 с конической поверхностью 16 для взаимодействия с последними. Беззазорная зубчатая передача работает следующим образом,10 15 20 25 30 35 40 деформировать упругие кольца 13 и выводить их иэ...

Номер патента: 1567838

Опубликовано: 30.05.1990

Авторы: Гордюков, Климович

МПК: F16H 55/18

Метки: выборкой, зубчатая, люфта, многоступенчатая, передача

...на которых установлены ведущее 5, промежуточные 6 и 7, 8 и 9 и составное ведомое зубчатое колесо, состоящее из зубчатого венца 10 и ступицы 11 с размещенным в них эксцентриком 12, на оси которого установлен рычаг 13 с роликом 14, обкатываемым внутренней поверхностью цилиндрической обоймы 15, закрепленной на ведомом шкиве 16, свободно вращающемся на опоре 17, соосно валу 4, повышающую ременную передачу 18, пружину 19, ведущий шкив 20,Выбор люфта в передаче осуществляется следующим образом.В момент начала вращения ведущего колеса 5 начинает также вращаться ведущий шкив 19 повышающей ременной передачи 18, передающей вращение на ведомый шкив 16, на котором соосно установлена обойма 15, При вращении обоймы 15 обкарота будет происходить выбор...

Номер патента: 1567839

Опубликовано: 30.05.1990

Авторы: Белов-Лер, Евдокимов, Мендрук, Райко

МПК: F16H 57/04

Метки: зубчатое, колесо

...1313 ВНИИПИ Подписноеэобретениям и открытиям при ГКНТ ССС, Раушская наб., 4/5т "Патент", г. Ужгород, ул Гагарина. 101 Производств Изобретение относится к машиностроению и может быть использовано в зубчатых передачах.Цель изобретения - повышение износостойкости рабочих поверхностей зубьев ко леса путем улучшения условий смазки.Нв фиг.1 показан зуб с масляными карманами, вид с торца колеса; на фиг,2 - вид А на фиг,1; на фиг.3 - разрез Б-Б на фиг,1. 10Зубчатое колесо состоит из тела 1, зубчатого венца с зубьями 2, имеющими рабочие поверхности 3. На торцах 4 зубьев 2 установлены карманы, включающие в себя сливной участок 5, являющийся продолже нием рабочей поверхности 3 зуба 2, полку 6, поверхность которой перпендикулярна торцу 4, и...

Номер патента: 1567840

Опубликовано: 30.05.1990

Авторы: Деркач, Каскин

МПК: F16H 57/04

Метки: сапун

...фиг.1 изображен сапун, осевой разрез; на фиг,2 - то же, вариант выполнения,Сапун состоит из цилиндрического стержня 1 с основным вентиляционным каналом 2, расположенным вдоль его оси,и головки стержня 3 со спиральным вентиляционным каналом 4. Основной вентиляционный канал 2 выполнен на наружной поверхности 5 цилиндрического стержня 1 и связан со спиральным вентиляционным каналом 4, который выполнен на внутренней торцовой поверхности 6 головки стержня 3. Образующие боковые стенок 7 спирального вентиляционного канала 2 параллельны между собой, а внутренняя торцовая поверхность 6 головки стержня 3 может быть выполнена в виде конической поверхности 8 с вершиной конусов, направленной или в сторону стержня 1, или в противоположную сторону...

Номер патента: 1567841

Опубликовано: 30.05.1990

Авторы: Галиуллин, Сладинова

МПК: F16H 57/04

Метки: редуктор

...г. Ужгород, ул,гагарина, 1 кий комбинат "Пат Изобретение относится к машиностроению и можвт быть использовано в зубчатых передачах с цилиндрическими колесами,Цель изобретения - повышение эффективности смазки зубчатого зацепления путем обеспечения конструктивными методами регулирования расположения форсунки после замены зубчатых колес.На фиг,1 изображен редуктор; на фиг.2 - сечение А - А на фиг.1,Редуктор состоит из корпуса 1, сменной зубчатой пары, состоящей иэ зубчатых колес 2 и 3, коллектора 4 с маслоподводящими трубками 5 и 6. Коллектор 4 расположен снизу зубчатых колес 2 и 3, и на нем расположены форсунки 7. Входные концы масло- подводящих трубок 5, 6, выполненные соосными между собой и параллельными коллектору 4, сообщены с...

Номер патента: 1567842

Опубликовано: 30.05.1990

Автор: Пигасов

МПК: F16H 57/08

Метки: передача, планетарная

...я с я тем, что, с целью повышения надежности за счет увеличения усилия стягивания щек, каждая ось выполнена в виде болта для использования ее в качестве одной из крепежных деталей. аем,и ере- ита 1 в лиГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Ярославский моторный зав(57) Изобретение относится к мению, а именно к планетарными может быть использовано в ра Изобретение относится к машиностр нию, а именно к планетарным передача может быть использовано в различных отраслях техники.Цель изобретения - повышение надежности планетарной передачи за счет увеличения усилия стягивания щек водила.На фиг.1 показана передача, общий вид; на фиг,2 - разрез А - А на фиг.1.Планетарная передача содержит два центральных колеса 1 и...

Номер патента: 1567844

Опубликовано: 30.05.1990

Авторы: Земляков, Подгорков

МПК: F16H 57/04, F16N 15/00

Метки: магнитоактивной, смазкой, трения, узел

...1313 Тираж 489 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к машиностроению, в частности к зубчатым передачам смагнитоактивной смазкой.Цель изобретения - повышение долговечности узла трения с магнитоактивной 5смазкой путем повышения равномерностираспределения смазки по смазываемым поверхностям трения,На чертеже изображен узел трения смагнитоактивной смазкой. 10Узел трения с магнитоактивной смазкойсодержит рабочие элементы вращения сразмещенными в них магнитными возбудителями 1 и 2 намагниченными в направлении осей рабочих элементов, Последние...

Номер патента: 1569466

Опубликовано: 07.06.1990

Авторы: Кондратьев, Самсонович, Стеблецов, Чесноков, Шестериков

МПК: F16H 1/00, F16H 37/00

Метки: привод

...привода.На чертеже представлена кинематическая схема предлагаемого привода с электромагнитными муфтами,Привод содержит приводной двигатель 1, две электромагнитные муфты 2, кинематически связанные с помощью цилиндрических зубчатых колес 3 и 4, дифференциал, включающий цилиндрические зубчатые колеса 5 и 6, волновую. зубчатую передачу, включающую роликовый генератор 7 волн с двумя роликами 8, выходное жесткое зубчатое колеса 9.и гибкое зубчатое колесо 10, и датчик 11 обратной связи, который жестко . соединен с. валом генератора 7 волн,Привод работает следующим образом, Система управления электромагнитными муфтами 2 обеспечивает включение только одной муфты в определенный период времени. Вращение от приводного двигателя 1 через...

Номер патента: 1569467

Опубликовано: 07.06.1990

Авторы: Костиков, Михайловский, Никитин, Тарабарин, Тарабарина, Фурсяк

МПК: F16H 1/00

Метки: вращательного, движения, передачи, преобразования

...несколько кривошипныхвходных валов 2 с эксцентриковыми шейками для размещения на них генератора 3волн наружного деформирования, выполненного в виде нескольких колец (в зависимости от числа волн деформации в волновойпередаче) с зубчатым венцом 4 на наружнойповерхности каждого кольца для взаимодействия с имеющим внутренние зубьяцентральным колесом 5 кривошипно-планетарной передачи, Т.е. генератор 3 волн является сателлитом" последней. Гибкоеколесо 6 волновой передачи связано с корпусом 1 через муфту 7, а ее жесткое колесо8 связано совместно с центральным колесом 5 кривошипно-планетарной передачи свыходным валом 9 устройства. При этом параметры волновой и кривошипно-планетарной передач выбираются из условияравенства их передаточных...

Номер патента: 1569468

Опубликовано: 07.06.1990

Авторы: Бобровник, Довнар, Касап, Скойбеда, Стецко, Тимошенко, Чаплыгин, Черкас

МПК: F16H 3/44, F16H 57/10

Метки: коробка, передач, планетарная, средства, транспортного

...6 с двухвенцовым сателлитом 7, соединенное с входным валом 2, и центральное колесо 8 с внутренними зубьями, соединенное с выходным валом 3, а также два основных управляемых тормоза 9 и 10, ведущие элементы 11 и 12 которых установлены на центральных колесах 4 и 5 соответственно, а ведомые элементы 13 и 14, связанные между собой, образуют с дополнительными управляемыми элементами 15,управляемый тормоз 16. Дополнительные управляемые элементы 15 жестко связаны с корпусом 1,Коробка передач работает следующим образом.На низшей(прямой) передаче включены основные управляемые тормоза 9 и 10, включение которых обеспечивает блокировку планетарного механизма путем связи центральных колес 4 и 5 друг с другом. Управляемый тормоз 16 работает при...

Номер патента: 1569469

Опубликовано: 07.06.1990

Автор: Саломатин

МПК: F16H 13/00, F16H 7/00

Метки: вращательного, движения, преобразования

...звене 2 несколько полных витков, Ведущее звено 1 установлено между роликами 5 - 7 и роликом 8, связанным с входным валом 9. Ведомое звено 2 установлено между роли-. ками 10 - 12 и роликом 13, связанным с выходным валом 14. В разьемном корпусе 15 установлены опоры 16. и 17, имеющие центральные отверстия и взаимодействующие с крайними витками гибкого элемента 4, образованными им на ведомом звене 2,Устройство работает следующим образом.При вращении входного вала 9 вращается ролик 8, приводящий во вращение ведущее звено 1. Гибкий элемент 4, охватывающий шкивы 3 и образующий на ведомом звене 2 несколько полных витков, перекатывается по нему без скольжения и, взаимодействуя с опорами 16 и 17,. поворачивает ведомое звено.2, которое передает...

Номер патента: 1569470

Опубликовано: 07.06.1990

Авторы: Белик, Голубицкий, Грудев, Дерученко, Пашкевич

МПК: F16H 13/08

Метки: передача, планетарная, шаровая

...изобретения является упрощение изготовления.На фиг.1 представлена шаровая планетарная передача, разрез, на фиг.2 и 3 -обоймы; на фиг.4 - сепаратор 10Шаровая планетарная передача содержит корпус 1, в котором на подшипниках 2 и 3 установлены соответственно входной 4 и выходной 5 валы. На входном валу 4 закреплена обойма 6, а в корпусе 1 - обойма 15 7. На выходном валу 5 закреплен сепаратор 8. На обоймах 6 и .7 выполнены канавки (фиг.3), а в сепараторе 8 равномерно расположенные радиальные прорези (фиг.4).Канавки на обоймах 6 и 7 профилируют ся по кривым описывающимся функцией, Шаровая планетарная передача по авт.св. М 1019148, о т л и ч а ю щ а я с я тем, что, с целью упрощения изготовления, кривая, по которой профилируются канавки...

Номер патента: 1569471

Опубликовано: 07.06.1990

Автор: Санков

МПК: F16H 15/50

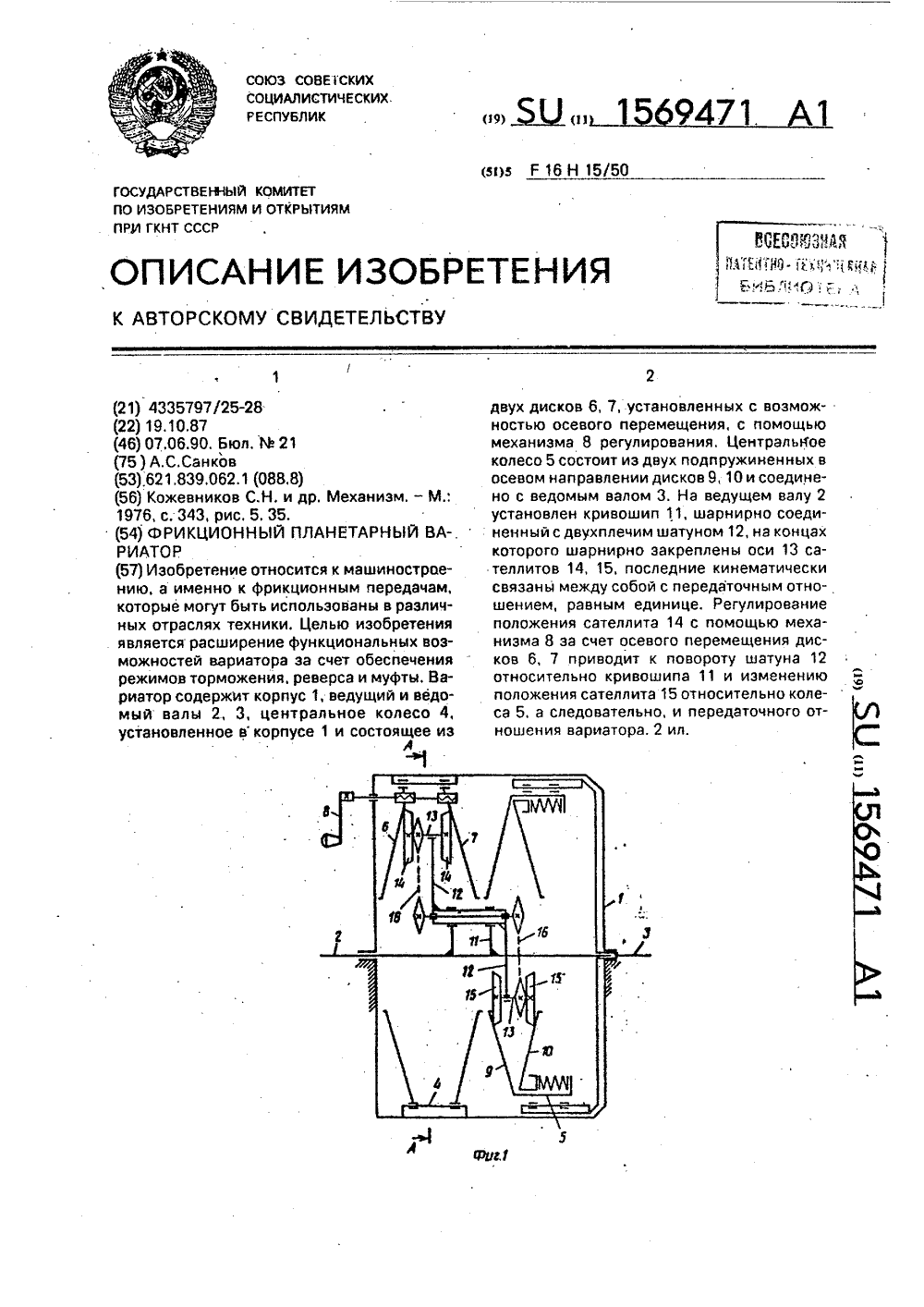

Метки: вариатор, планетарный, фрикционный

...двух дисков. Колесо 4 установлено в корпусе 1 с. возможностью осевого перемещения своих дисков б и 7, с помощью механизма 8 регулирования. Колесо 5 установлено на ведомом валу 3 и имеет подпружиненные в осевом направлении свои диски 9 и 10. Вариатор содержит также кривошип 11, закрепленный на ведущем валу 2, двуплечий шатун 12, на концах которого шарнирно эакреплень 1 оси 13 основного 14 и дополнительного 15 сателлитов.Сателлиты 14 и 15 кинематически связаны между собой, например, цепной передачей 16 с передаточным отношением, равным единице.Вариатор работает следующим образом,С помощью механизма 8 регулирования производится осевое перемещение дисков б и 7 колеса 4, что приводит к контакту основного сателлита 14 на определенном диаметре...

Номер патента: 1569472

Опубликовано: 07.06.1990

Автор: Михайлов

МПК: F16H 25/20

Метки: винтовой, механизм, михайлова

...2 и корпусом 1 и между винтом 2 и гайкой, а также в парах между гайкой 3 и винтами 2 и 4 выполнены различными.Механизм работает следующим ображностей, Механизм содерщий винт, гайку и ведомый винт связан посредством атических пар с корпусом и дством поступательной киары с ведомым винтом. осредством винтовых кинес корпусом и ведомым винравления резьб в винтовых а различны. При вращении ведомый винт в эависимоов реэьб механизма может свершая винтовое движеибо в обратном направлетических возмо жит корпус, вед винт. Ведущий винтовых кинем гайкой, а посре нематической Гайка связана матических пар том. Шаги и на парах механизм ведущего винта сти от парамет перемещаться, ние, в прямом нии. 1 ил. При вращении ведущего винта 2 он приобретает...

Номер патента: 1569473

Опубликовано: 07.06.1990

Автор: Сичкарь

МПК: F16H 27/04

Метки: вращения, механизм, непрерывного, преобразования, прерывистое

...к линии, проходящей через цент, фиг.2- видА на фиг.1(до поворота барабана ры двух рядом расположенных роликов. Повокруг оси). мере износа рабочих поверхностей роликовМеханизм содержит ведомый диск 1, на и пазов ухудшается точность фиксации поторцовой поверхности которого радиально. 15 следних относительно друг друга. УстранеУ становлены ролики 2, и ведущий кулачок, ние этого недостатка осуществляетсявыполненный в виде барабана 3 с двумя поворотом барабана 3 относительно осипараллельными пазами 4 и 5 и переходным в сторону уменьшения угла между осью 7 ипазом 6, выполненным по винтовой линии с линией 8. Таким образом выбираются обрапеременным шагом. Ось 7 вращения бара зовавшиеся зазоры и взаимодействие ролибана расположена подуглом...

Номер патента: 1569474

Опубликовано: 07.06.1990

Автор: Смирнов

МПК: F16H 33/14

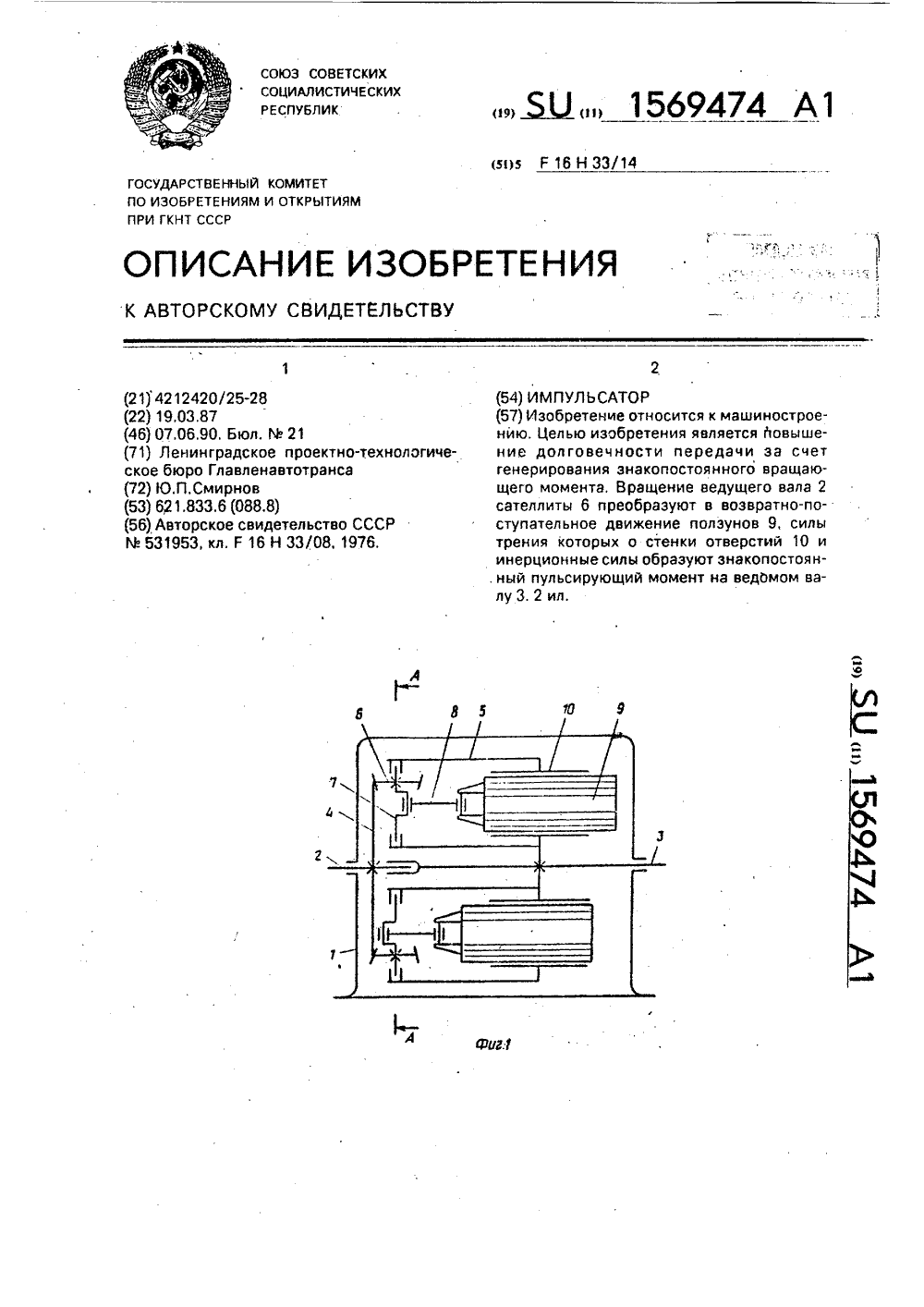

Метки: импульсатор

...на осях, выполненных в виде кривошипов 7, развернутых по фазе относительно друг друга равномерно по окружности (на фиг.2 соседние кривошипы развернуты на 180 относительно друг друга). Кривошипы 7 шарнирно связаны с шатунами 8, а последние - с инерционными звеньями, выполненными, например, в виде полэунов 9, перемещающихся в отверстиях 10, выполненных в водиле 5 по числу сателлитов параллельно его оси.Импульсатор работает следующим образом.Вращение ведущего вала 2 с центральным коническим колесом 4 передается сателлитам 6 и их осям, выполненным в виде кривошипов 7. Вращение последних посредством шатунов 8 преобразуется в возвратно-поступательное движение ползунов 9, Каждый из них, испытывая периодические ускорения и замедления,...

Номер патента: 1569475

Опубликовано: 07.06.1990

Авторы: Кириенко, Резник, Твердов

МПК: F16H 47/02

Метки: гидромеханическая, передача

...11. Первый 20 планетарный механизм 3 выполнен с двух- венцовым сателлитом 12 и дополнительной солнечной шестерней 13, связанной кинематически с вторым венцом 14 сателлита 12 и жестко с водилом 15 второго планетарно го механизма 4, солнечная шестерня 16 которого жестко связана с выходным валом 6, а связь зпицикла 8 первого планетарного механизма 3 с выходным валом 6 выполне-.на в виде управляемой муфты 17, 30Передача работает следующим образом.При включении приводного двигателя ипараметре регулирования насоса 1+1 включают муфту 17(тормоз 11 выключен), Меняя 35 параметр регулирования от+1 до -1, изменяют обороты выходного вала 6 от нуля до максимума первой передачи, при этом вращение от входного вала 5 к выходному 6 передается...

Номер патента: 1569476

Опубликовано: 07.06.1990

Автор: Пелипенко

МПК: F16H 47/12

Метки: гидромеханический, трансформатор

...выходном валах ротор с лопастями и подвижный статор, образующий с корпусом полость, заполненную жидкостью, причем в статоре выполнены.вг 1 ускные и выпускные каналы, лопасти ротора установлены с возможностью взаимодействия со статором с образованием рабочих камер, а выпускные каналы статора снабжены тангенциально расположенными соплами, о т л и ч а ю щ и.-. й с я тем, что, с целью повышения эффективности, он снабжен планетарным механизмом, солнечное колесо которого жестко закреплено на входном валу, саттелиты посредством водила кинематически связаны с ротором гидромашины, а коронное колесо выполнено заодно со статором, при этом ротор жестко связан с выходным валом, а статор связан с корпусом посредством муфты свободного кода,Изобретение...

Номер патента: 1571329

Опубликовано: 15.06.1990

Авторы: Барнай, Герман

МПК: F16H 39/02

Метки: гидропривод, объемный

...из силовых гидролиний 3 или 4 и вращения вала нерегулируемого гидромотора 2 возникает вращениевала дополнительного насоса 12 подпитки,который через обратный клапан 13 начинаетподавать рабочую жидкость в гидролинию 6подпитки, увеличивая расход подпитки пропорционально частоте вращения вала нерегулируемого гидромотора 2, а следовательно,и подаче регулируемого насоса 1. Излишки рабочей жидкости, поступающей в гидролинию 6 подпитки от насосов 5 и 12, не затрачиваемой на компенсацию утечек из рабочих камер насоса 1 и гидромотора 2, а также из гидролиний 3 и 4, поступают через распределитель 9 к напорному клапану 10 и сливной гидролинии 11, в которой установлен нерегулируемый дроссель 15. При прохождении рабочей жидкости через клапан 10 и...

Номер патента: 1571330

Опубликовано: 15.06.1990

Автор: Журавлев

МПК: F16H 55/08

Метки: зацепления, зубчатая, передача, смешанного

...отсутствию положительного, влияния несопряженных участков. Нарушение верхней границы условия (1) приводит к увеличению высоты внеполюсных участков, уменьшению их минимального профильного угла, а в результате - к снижению угла профиля и ухудшению формы эвольвентного участка, к снижению эксплуатационных показателей передачи. Значения диапазона (1) принимают тем большими, чем ниже точность изготовления передачи.Соотношение (2) определяет выбор профильного угла эвольвентного участка тем большим, чем больше активная высота зуба и позволяет улучшить форму эвольвентных участков без потери профильного перекрытия. При значениях ниже указанной в диапазоне (2) нижней границы снижается несущая способность эвольвентного участка изза уменьшения угла...
