F16H — Передачи

Номер патента: 1330385

Опубликовано: 15.08.1987

Автор: Веретенников

МПК: F16H 33/02

Метки: импульсный, редуктор

...плечах коромысел 7 и взаимодействующиес маховиком 5. В серьгах 6 могутбыть выполнены пазы 9, которыми онис возможностью смещения в направлении, перпендикулярном оси ведомоговала 4, размещены на сухарях 10,установленных на ведомом валу 4. Насерьгах б также закреплены дополнительные фрикционные колодки 11, взаимодействующие с маховиком 5 с диаметрально противоположной стороны относительно основных фрикционных колодок 8. В корпусе 1 также размещенограничитель. 12 перемещения серег 6.Коромысла 7 связаны с корпусом 1 спомощью пружин 13.Редуктор работает следующим образом.При вращении ведущего вала 2 коромысла 7, шарнирно соединенные с эксцентриками 3, поочередно совершаютколебательные движения. При отклонении коромысла 7 от ведущего...

Номер патента: 1330386

Опубликовано: 15.08.1987

Авторы: Гулиа, Рямов, Серх

МПК: F16H 33/02

Метки: инерционный, стартер

...двигателем не показан)Стартер снабжен изолированными от тел 5 заклинки подпружиненнымипружиной 6 в радиальном направленииконтактами 7 и предназначенными длявзаимодействия с ними изолированнымиот внешней обоймы 8 муфты 2 установленными на последней контактами 9,подключенными к цепи включения электродвигателя 3 разгона через выключа-тель 10, Тела 5 заклинки установленымежду внешней обоймой 8 и внутреннейобоймой 11.35Инерционный стартер работает следующим образом,Когда маховик 1 находится в покое, тела 5 заклинки под действием пружины б прижаты к внутренней обойме 11 обгонной бесконтактной муфты 2, подвижный инерционный контакт 7 замкнут. При включении выключателя 10 электрический сигнал поступает на электродвигатель 3, тела 5...

Номер патента: 1330388

Опубликовано: 15.08.1987

Автор: Хромов

МПК: F16H 41/02

Метки: гидродинамическая, передача

...корпус 1 с опорами 2 и 3, установленные в опорах 2 входной вал 4 с насосным колесом 5, имеющим лопатки 6, и выходной вал 7 с турбинным колесом 8, причем лопатки 9 последнего выполнены П-образной формы. Кроме того, турбинное колесо 8 выполнено с внутренним тором 10, имеющим просвет 11 на периферийном участке 12, а лопатки 6 насосного колеса 5 выполнены сферическими и снабжены периферийным выступом 13, охватываемым внутренним тором 1 О турбинного колеса 8, Ширина выступа 13 лопатки 6 насосного колеса 5 на выходе может быть равна ширине просвета 11 и перемь 1 чки 14 на периферийном участке 12 внутреннего тора 10 турбинного колеса 8.Работа гидродинамической передачи происходит следующим образом.При вращении насосного колеса 5...

Номер патента: 1330389

Опубликовано: 15.08.1987

Авторы: Верховский, Ковригина, Кондрашина, Петров

МПК: F16H 57/12

Метки: передача, планетарная

...зацеплением и второе 7 с внутренним зацеплением, упругий элемент 8 и механизм 9 закрутки. Центральное колесо 5 жестко связано с корпусом 10.Второе дополнительное центральное колесо 7 с внутренним зацеплением установлено с возможностью поворота относительно основного центрального колеса 5 с внутренним зацеплением. Упругий элемент 8 установлен между центральными колесами 4 и 6, причем его концы имеют жесткое крепление к упомянутым колесам, Иеханиэм 9 закрутки выполнен в виде двух винтов, взаимодействующих с выступом центрального колеса 7, позволяющих производить разворот этого колеса относительно центрального колеса 5.Передача работает следующим образом.Центральное колесо 5 находится в зацеплении с основными сателитами 2, которые, в...

Номер патента: 1331673

Опубликовано: 23.08.1987

Авторы: Зимагулов, Исламов

МПК: B60K 17/16, F16H 48/30

Метки: блокировки, дифференциала, средства, транспортного

...шток поршня исполнитель ного механизма 25 поджат пружиной 26 и жестко соединен с тягой 27прав.ения фрикциона 28 блокировки полуосей 29 и корпуса дифференциала 30 середнего мосга 8.Фср.чили изобретения 50 55 5 10 15 20 25 30 35 40 45 Устройство работает следующим образом.При отсутствии нагрузки дифференциал разблокирован, так как поясок 12 золотника находится в зоне отверстий 13, которые сообщают магистраль 19 с магистралью 15 слива.При увеличении нагрузки на ушко 24 до определенных пределов пружина 31 механизма сжимается, и золотник и, соответственно, поясок золотника перемещаются в зону отверстий, которыми сообщается магистраль 19 с магистралью 16 нагнетания. При этом рабочая жидкость будет поступать в полость 20 гидроцилиндра...

Номер патента: 1333912

Опубликовано: 30.08.1987

Авторы: Кузьмина, Ровный, Флейтман

МПК: F16H 31/00, F16H 49/00

Метки: вращательное, движение, колебаний, крутильных, преобразования

...с наклонными выступами 4 на наружной поверх Оности 5, образующимиразличные гидро 1динамические сопротивления в противоположных окружных направлениях, ивыходной вал 6, причем последнийснабжен стаканом 7, охватывающим 25ротор 3 и выполненным с лопатками 8на внутренней поверхности 9.Кроме того, лопатки 8 стакана 7могутбыть выполнены наклонными суглом Ы наклона, противоположным 30углу р наклона выступов 4 ротора 3,Корпус 1 заполнен рабочим телом,например жидкостью 10.Устройство работает следующимобразом.При работе генератора 2 ротор колеблется (поворачивается на некоторый угол) относительно неподвижногокорпуса 1, Реактивный момент возникающий на выступах 4 ротора 3, передается через рабочую жидкость 10, за"полняющую стакан 7, на его лопатки...

Номер патента: 1333916

Опубликовано: 30.08.1987

Авторы: Гофер, Девяткин, Дубровский, Климанова, Розеноер, Черпак, Шохрин

МПК: F16H 41/26

Метки: гидротрансформатора, колесо, реакторное

...колеса; на фиг. 4 - реакторное колесо в закрытом положении.Реакторное колесо гидротрансфор Бматора содержит входную и выходнуючасти 1 и 2 с лопастными венцами3 и 4, лопасти 4 и 6 которых образуют межлоластные каналы 7 и 8,установленные с воэможностью поворота 2 Оотносительно друг друга, причем колесо снабжено упругими элементами 9,связывающими входную и выходную части 1 и 2, при этом толщина о лопасти5 на выходе входной части 1 равна 26ширине 6 межлопастного канала 8 навходе выходной части 2. меньше угла р наклона лопасти 5, приэтом лопасти 5 и 6 образуют единуюлопастную систему, т.е. межлопаточныеканалы 8 открыты. При) 0,85 уголур и поток рабочей жидкости начинает поворачивать входную часть 1колеса относительно выходной части 2.При...

Номер патента: 1333917

Опубликовано: 30.08.1987

Авторы: Горелова, Евдокимов, Карцев, Терентьева

МПК: F16H 41/26

Метки: гидротрансформатор

...циркуляции вытянутой формы,причем отношение зазора Я между выходными кромками 8 лопаток 11 турбинного колеса 2 и входными кромками 6лопаток 12 реактора 3 по средней ли бнии 13 тока к активному диаметру 0гидротрансформатора находится в преЯделах - - = 0,01-0,06, а отношениезазора Я между выходными кромками 9лопаток 12 реактора 3 и входнымикромками 4 лопаток 10 насосного колеса 1 по средней линии 13 тока к активному диаметру ЭА гидротрансформаЯдтора находятся в пределахП35А= 0,03-0, 15, причем длина среднейлинии 13 реактора 3 в меридиональномсечении составляет 1/3-1/2 общей длины средней линии 13 круга 14 циркуля. 40ции. Кроме того, гидротрансформаторсодержит входной 15 и выходной 16валы.1Гидротрансформатор работает следующим...

Номер патента: 1335756

Опубликовано: 07.09.1987

Авторы: Ивашов, Куликов, Некрасов, Оринчев

МПК: F16H 1/00

Метки: приводное

...Изобретение относится к машиностроению и может быть использованов электромеханических приводах.Цель изобретения - повышение надежности.На фиг.1 показано приводное устройство, продольный разрез; нафиг.2 - схема связей между элементами устройства,Приводное устройство содержитвходной вал 1, неподвижное жесткоекруглое, основание 2 с установленными на нем радиально деформируемымипьезоэлементами 3, установленное навыходном валу 4 жесткое колесо 5,задающее устройство и источник 6энергии.Пьезоэлементы 3 равномерно распределены по окружности и жестко соеди.нены между собой своими боковыми сторонами. Задающее устройство состоит из подвижной части в виде двухэлектрических щеток 7, закрепленныхна входном валу 1, и неподвижной части в виде поочередно...

Номер патента: 1335757

Опубликовано: 07.09.1987

Авторы: Жуков, Серов, Чуфистов

МПК: F16H 1/00

Метки: звеньями, передача, промежуточными

...звездочку 5 с внутренними зубьями и установленную на выходном валу 6 одновенцовую звездочку 7 с внутренними зубьями, 20.Число зубьев каждого венца звездочки 5 на два больше, чем количество звеньев цепи 4, а число зубьев звездочки 7 равно количеству звеньев цепи 4, 25Каждое звено 8 первого и второго рядов цепи 4 выполнено с. дополнительным роликом 9, ось которого параллельна осям основных роликов 10, размещена в плоскости симметрии звена 8 и 30 смещена к центру передачи. Основные ролики 10 взаимодействуют со звездочкой 5, а дополнительные ролики 9 - с соответствующими дисками водила 2, Ролики 11 третьего ряда цепи взаимодействуют со звездочкой 7.Передача работает следующим обра-, зом. 57 2Под действием водила 2 цепь 4, авместе с ней...

Номер патента: 1335758

Опубликовано: 07.09.1987

Автор: Бондаренко

МПК: F16H 1/48

Метки: передача, планетарная

...1, полумуфту 2, поперечное сечение которойвыполнено в виде однопролетной арки,опоры которой жестко прикреплейы ккорпусу 1, внутренние шлицы полумуфтырасположены в средней части арки, аучастки между каждой из опор и шлицами имеют прорези или утонения, и центральное колесо 3 с внутренними зубьями и наружными шлицами, которыевзаимодействуют с внутренними шлицами полумуфты 2.Указанные прорези или утонения 25служат для увеличения радиальной податливости нолумуфты.Планетарная передача работает следующим образомПри наличии отклонений в расположении осей сателлитов или в геометрии самого сателлита равномерная загрузка обеспечивается радиальной деформацией полумуфты 2 за счет прогиба аркис увеличенной податливостью благодаряпрорезям или утонению...

Номер патента: 1335759

Опубликовано: 07.09.1987

Авторы: Бабкин, Бир, Бочков

МПК: F16H 19/04

Метки: линейного, перемещения, шагового

...осей 11. В корпусе 3 на оси 12установлен двуплечий рычаг 13, шарнирно соединенный с упорами 5 и 6.Перемещение упоров 5 и 6 осуществляется, например, пневмо- или гидроцилиндром 14,Устройство для линейного шаговогоперемещения работает следующим образом.При создании усилия приводом 4 нарейке 1, направленного влево (фиг.2),35759 2рейка 1 не перемещается, так как еезуб 10 зафиксирован зубом 8 упора 6.Дпя обеспечения перемещения рейки 1 5на один шаг включается привод упоров5 и 6 - пневмо- или гидроцилиндр 14.При этом зуб 8 упора 6 выходит извзаимодействия с зубом 10 рейкитак как упор 6 опускается, а упор 5поднимается благодаря их соединениюмежду собой двуплечим рычагом 13,рейка 1 перемещается влево на одиншаг до взаимодействия...

Номер патента: 1335760

Опубликовано: 07.09.1987

Автор: Свечарник

МПК: F16H 25/20

Метки: движения

...известного технического решения по авт. св. 9 1295104,Целью изобретения является улучшение динамических характеристик путем 10устранения мертвых точек при преобразовании возвратно-поступательногодвижения, например, во вращательное,На чертеже изображена схема преобразователя движения, развертка. 15Преобразователь движения содержиткорпус (не показан), в котором размещены по крайней мере две деталии2, на каждой из которых размещены рабочие элементы. Рабочие элементы. выполцены в виде секторных частей 3 и4 винтов,. рамещенных попарно на детали 1 и секторных частей 5 и 6, 7 и 8гаек, размещенных попарно на детали2. В каждой паре секторные части име 25ют различное направление резьбы. Секторные части 5 и 6, 7 и 8 гаек смеще"ны по фазе друг...

Номер патента: 1335761

Опубликовано: 07.09.1987

Автор: Беляев

МПК: F16H 25/22

Метки: винтовая, пара, разъемная

...отверстия 8 с шариками в дополнительной части корпуса 3 и винто 35вая канавка 10 в дополнительной втул-,ке 13 выполнены с шагом, равным шагудополнительной резьбы 12 на винте.Разъемная винтовая пара работаетследующим образом. 40При вращении винта 1 (фиг,1) составная гайка 2 перемещается в осевомнаправлении. Для вывода гайки 2 иззацепления с винтом втулка 4 перемещается из верхнего Фиксированного положения вдоль оси корпуса 3 в нижнее.При этом шарики 9 выпадают из радиусной винтовой канавки 11 винта 1 ввинтовую канавку 10, расположеннуюна внутренней поверхности втулки 4, 50и гайка 2 выводится из зацепления свинтом 1, Для ввода гайки 2 в зацепление с винтом 1 необходимо перемес"тить втулку 4 по отношению к корпусу3 в верхнее...

Номер патента: 1335762

Опубликовано: 07.09.1987

Авторы: Михрютин, Надеждин

МПК: F16H 27/06

Метки: мальтийский, механизм

...ИИПИ Государственног по делам изобретений 3035, Москва, Ж,акаэ 4035 32 писноеСР омитета открытийушская на д. 4/5 Производственно-полиграфическое предприятие л. Проектная, 4 город,13Изобретение относится к машиностроенйю, а более конкретно к маль-, тийским механизмам.Цель изобретения - повышение надежности механизма за счет устранения перекосов взаимодействующих элементов.На фиг,1 изображен мальтийский механизм, общий вид; на фиг.2 - сечение А-А на фиг.1Мальтийский механизм .содержит мальтийский крест 1 с пазами 2, имеющими вогнутую поверхность, палец 3, боковые поверхности которого выполнены выпуклыми, кривошип 4 с установочным сквозным пазом 5, в котором с помощью поперечной осн 6 установлен палец 3 с возможностью вращения и...

Номер патента: 1335763

Опубликовано: 07.09.1987

Автор: Менламбетов

МПК: F16H 29/00

Метки: вариатор

...8 .вдоль него относительно оси 11 качания, при помощи шестерни 12 и зубчатой рейки, жестко закрепленной на двуплечем рычаге 8. Ось 11 качания установлена на подшипниках 13 в корпусе 1. Второй конец двуплечего рычага 8 шарнирно соединен с помощью тяг 14 с коромыслом 15, соединенным с механизмом свободного хода. Механизм свободного хода выполнен в виде храпового колеса 16, жестко соединенного с ведомым валом 17, и двусторонней собачки 18, шарнирно установленной на коромысле 15. Механизм реверса вариатора выполнен в виде кулисы 19, в пазу которой размещен ведомый вал 17, а рычаг 20 установлен на коромысле 15 с помощью оси 21 и одним концом жестко связан с кулисой 19, а другим взаимодействует с двусторонней собачкой 18.Привод собачки 18...

Номер патента: 1337583

Опубликовано: 15.09.1987

Авторы: Желудков, Зубарев, Кирдяшев, Клименко, Тарасенков

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...изобретения является увеличение количества передач эа счет планетарных механизмовЕа чертеже показана кинематическая схема предлагаемой планетарной коробки передач,Коробка состоит из корпуса 1,ведущего 2 и ведомого 3 валов, двух планетарных механизмов,каждый из которых содержит центральные колеса 4 и 5 с наружными зубьями центральные колеса 6 и 7 с внутренними зубьями и водила 8 и 9 с сателлитами,причем второй планетарный механизм имеет сателлиты,выполненные из двухсопряженных колес 10 и 11 с наружными зубьями, Кроме того коробка содержит пять элементов управления: два тормоза 12 и 13, два механизма свободного хода (МСХ) 14 и 15 и одну муфту 16.Центральные колеса 4 и 5 соедине. ны между собой и с тормозом 13,тормоз 12 установлен...

Номер патента: 1337584

Опубликовано: 15.09.1987

Автор: Вакуленко

МПК: F16H 19/04

Метки: передача, реечная

...ХСердюкова Корректор Н,Король Редактор Ю.Середа Заказ 4111/32 Тираж 811ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж,Раушская наб д . 4/5 Подписног Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 машиностроению.Целью изобретения является повыше ние производительности реечной передачи путем устранения холостого хода привода при постоянном направлении вращения ведомого колеса.На чертеже изображена принципиальная схема реечной .передачи, общий вид.Реечная передача содержит зубчатое колесо 1, две рейки 2 и 3, каждая из которых жестко связана с кронштейнами 4 и 5, соответственно, Кронштейны 4 и 5 шарнирно соединены с приводом 6 возвратно-поступательно- го перемещения...

Номер патента: 1337585

Опубликовано: 15.09.1987

Автор: Тятенков

МПК: F16H 19/04

Метки: зубчато-реечный, механизм

...дополнительное зубчатое колесо 6, имеющееодинаковые с основным колесом 3 модуль и число зубьев. Ось 7 дополнительного зубчатого колеса 6 расположена наподпружиненном пружиной 8 рычаге 9установленном поворотно на оси 2 основного зубчатого колеса 3. Длинарычага 9 может регулироваться винтом10, а перемещение рычага 9 по направлению к рейке 4 ограничено жесткимупором 11.Кроме того, между основным зубчатым колесом 3 и дополнительным колесом 6 в зацеплении с ними установлено паразитное зубчатое колесо12, ось 13 которого расположена наповоротных рычагах 14 и 15, соединяющих ось 13 с осями 2 и 7 основногоколеса 3 и дополнительного колеса б.Зубчато-реечный механизм работаетследующим образом,Предварительно медленно вводятрейку 4 в зацепление...

Номер патента: 1337586

Опубликовано: 15.09.1987

Автор: Абрамцев

МПК: F16H 21/08

Метки: механизм, ползуна, регулируемым, ходом, шарнирно-кривошипный

...17, не имеющих пальцев 19, и соединены встречно, Для центрированиярамки 17 относительно тяги 11 на рамке 17 закреплен упругий фиксатор 22,выполненный, например, в виде подпружиненных в тяге 11 шариков 23.Ступица колеса 15 выполнена издвух частей, внутренняя часть которойимеет возможность свободного вращенияотносительно колеса 15 и жестко связана с тягой 11, Наружная 25 и внутренняя 24 части ступицы образуют конический кольцевой паз 26 со шлицами,с которыми взаимодействует якорь 27электромагнитной муфты 16, имеющийнаружные шлицы аналогичные шлицампаза 26, При отключенной муфте 16якорь 27 выведен из паза 26 пружиной 28.Механизм работает следующим образом.При подаче напряжения на обмотку21 муфты пальцы 19 входят в кольцевую проточку 18...

Номер патента: 1337587

Опубликовано: 15.09.1987

Авторы: Романов, Рыбин

МПК: F16H 25/20

Метки: винтовой, механизм

...упоры в виде, например, выступов 11, закс репленные на гайке 5, На стойках 8 и высокочастотная вибрация гайки5 гасятся упругим демпфером и вязкойжидкостью, залитой в полость 14 корпуса 15, Амплитуда колебаний гайки5 ограничена упорами 11 и 13. 1 з.п.ф-лы, 2 ил. перпендикулярно пазам 10 выполнены аналогичные пазы 12, в которых также с зазором размещены упоры 13, закрепленные на рамке 6.Гайка 5 и все элементы ее связи с кареткой 3 размещены в герметичной полости 14 образованной корпусом 15. С торцов концы гайки 5 связаны с корпусом 15 диафрагмами 16. Прогиб ходового винта 4 под воздействием ударных нагрузок и вибраций ограничен упругим демпфером в виде полиуретановой прокладки 17 и жестким упором 18, взаимодействующими с гайкой 5.Для...

Номер патента: 1337588

Опубликовано: 15.09.1987

Автор: Вильданов

МПК: F16H 25/22

Метки: винтовой, механизм, шариковый

...Москва, Ж, Раупская набПоппи но ак ч/5 одственно-полиграфическое предприятие,. г Ужгор Пооектная Изобретение относится к машино-строению и может быть использовано в устройствах для преобразованиявращательного движения в поступательное,Целью изобретения является повышение надежности механизма путемустранения возможности выпадениятел качения при износе сепаратора.На фиг. 1 схематически изображен шариковый винтовой механизмна фиг. 2 - сепараторШариковый винтовой механизмсодержит винт 1, взаимодействующуюс ним гайку 2, сепаратор, выполненный в виде звеньев 3 из аптифрик -ционного материала, имеющих каждое дугообразные скозные пазына концах,и пружинных колец 4,размещенных в пазах и предназначепьчхдля последовательного соединениязвеньев....

Номер патента: 1337589

Опубликовано: 15.09.1987

Авторы: Макаревич, Резников, Цумарев, Червякова

МПК: F16H 25/22

Метки: редуктор, синусошариковый

...ряд внутренних втулок 3 соосно которым устанавливают водило 7 и сектор 10 каждой нагружной втулки 5, через паз, образовавшийся вследствие отсутствия сектора 9,вво 55 где 8 - длина дуги по этой же окружности межцу шаровыми сателлитами. 40На фиг. 1 дуги обозначены 8,=ММ, и 8=11Изготовление и сборка редуктора осуществляется в следующей последовательности. После изготовления сину соидальной беговой дорожки на внутренней поверхности каждой из наружных втулок 5 на этих втулках выполняют продольные разрезы 12 и 13 и тем самым вырезают меньший сектор 9. 50 дят шаровые са.теллиты 8, затем устанавливают сектор 9 каждой наружной втулки 5, размещают собранный редуктор в корпусе 1, после чего через отверстия в корпусе 1 приваривают сектор 9 к...

Номер патента: 1337590

Опубликовано: 15.09.1987

Авторы: Касаткин, Лапин, Янчевский

МПК: F16H 29/02

Метки: вариатор, импульсный

...12, соответствующего статору 6.Ротор 5 снабжен, например, четырьмя для каждой расточки подпружиненными лопатками, в частности для расточки статора 6 лопатками 13-16, Подпитка рабочих полостей статоров осушествляется через канал 17 в оси 11. Ведущий вал 2 и ось 11 связаны кинематически зубчатыми колесами, например 18-20 с общим передаточным отношением 1:2, т.е, ось статоров вращается с частотой, в два раза меньшей частоты вращения ведущего вала.Вариатср работает следующим образом,Ведущий вал 2 вместе с эксцентриком 3приводится во вращение в любую сторону .Вращательное движение вала черезэксцентрик 3 и шатун 4 преобразуется в качательное движение статоров6 и 7, Когда статоры совершают качательное двоение, например, враво,в левых...

Номер патента: 1337591

Опубликовано: 15.09.1987

Автор: Белов

МПК: F16H 33/08

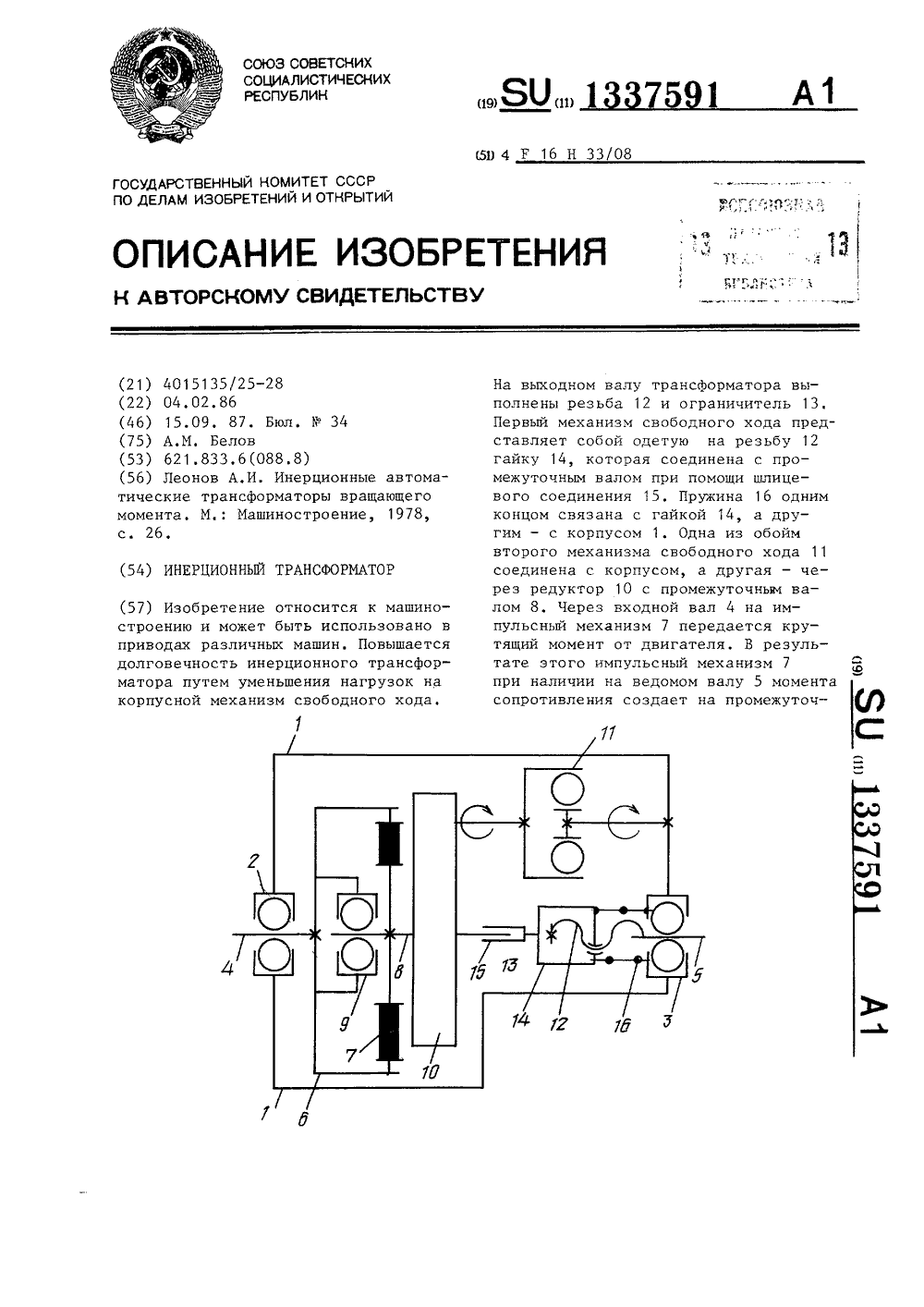

Метки: инерционный, трансформатор

...8 соединен с корпусным механизмом 11 свободного хода, Понижающийредуктор 10 имеет перецаточное числоравное отношению максимального момента сопротивления в механизме 11 свободного хода, при котором напряженияв деталях этого механизма не превышают предела выносливости к максимальному реактивному моменту на промежуточном валу 8, Выходной вал 5, на конце которого выполнена резьба 12 и ограничитель 13, соединен с промежуточным валом 8 механизмом свобод-,Вь ного хода, выполненным в виде одетой на резьбу 12 гайки 14, установленной ня промежуточном валу 8, например, при помощи шлицевого соединения 15 и имеет возможность иеремеще 40 ния вдоль его оси. Между гайкой 14 и корпусом 1 установлена пружина 16.Инерционный трансформатор работает...

Номер патента: 1337592

Опубликовано: 15.09.1987

Авторы: Дьяконов, Котов

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...цепей 14 могут быть использованы цепные или зубчатые передачи. Под герметичной крышкой 12размещен электродвигатель, ротор 17которого кинематически, например, с.помощью муфты 18, связан с ведущимвалом 3, а статор 19 закреплен нагерметичной крышке 12,Инерционный аккумулятор работаетследующим образом.Предварительно закрепив корпус 1,от ротора 17 электродвигателя и через муфту 18 раскручивают ведущийвал 3 и центральную шестерню 4. Последняя приводит во вращение сателлиты 5 и соединенные с ними маховики 7. При включенных муфтах 15 и 16вращение от сателлитов 5 передается также тормозному маховику 9. Вращаясь, маховики 7 и 9 запасают кинетическую энергию.После зарядки (раскрутки) вакуумируют корпус аккумулятора путемподсоединения к нему...

Номер патента: 1339336

Опубликовано: 23.09.1987

Автор: Маленков

МПК: F16H 3/22

Метки: зубчатая, передача, переключаемая

...зуба 14, нересекдк)щиеся боковыс поверхности 22 тсрцового зубы треупльного профиля с реброл 23 в ви,ц чисти ксницской новрхности.,эгГНнсзми 24 и 25 обозначены срезы конуса, Вписанного в ребро торцового зуба. При этом скь 26 вписанного конуса пересекается с (кьн 4 вращения зубчатоп колеса под углом 90". Ребро 23 торцовоп зуба пересекается с всршиной 14 зуба цилинлрического зубчатого венцы Коническая поверхность ребрд 23 торцового зуба является новерхностьн) переменной кривизны.Б лругоч вари;и выполнения элементзубчатого колсд 5 (фиг. 7) содержит его эвольвнтный зуб 13 цилиндрического зубчапо венЬз с с рНиной зуоа 14, пересекаю.щиеся боковые поверхности 27 торцового зубд эвольнентного профиля с ребром 28 в 1 лс ч;)сти Горновой...

Номер патента: 1341070

Опубликовано: 30.09.1987

Авторы: Крещановский, Фадеев

МПК: B60K 17/16, F16H 48/20

Метки: автомобилей, блокирующийся, дифференциал

...полуось вращается с большей скоростью относительно внутреннейрасположенной ближе к центру поворота.Фланец 2, например, наружной полу оси колеса, вращаясь с большей угловой скоростью по отношению к блоку 4, проскальзывает, благодаря скосам 9 на пазах 8 относительно подпружиненных сухарей 6 аналогично работе обгонной муфты, При этом внутренний по радиусу поворота фланец 2 является ведущим для полуоси внутреннего колеса за счет прямого зацепления сухарей 6 с прямоугольной другой стенкой паза 8. Происходит кинематически правильный поворот автомобиля.При движении прямо и по хорошей дороге не происходит относительно проскальзывание фланцев 2, а происходит движение при блокировке обоих ве"55 дущих колес за счет того, что сухари 6 передают...

Номер патента: 1341418

Опубликовано: 30.09.1987

Автор: Едунов

МПК: F16H 1/08

Метки: зубчатая, передача

...радиусы К, дуг на головках, а начальный угол ао зацепления выбран в пределах 15 - 25. Профили головок и ножек зубьев второго колеса получены как огибающие ножек и головок зубьев первого колеса.Указанные пределы для геометрических параметров выбраны с учетом следующих факторов.Контактная прочность и выносливость околополюсной зоны на зубьях определяется (при нрочих равных условиях) величиной приведенного радиуса К г кривизны их профилей, который связан с углом ао зацепления и радиусами К,ч и Кг начальных окружностей зависимостьюК р = 0,5 К.чК,гипсово/(К.а+К г)Коэффициент е,профильного перекры тия должен быть в пределах 2,1 ) вг ) 1,1. Это, в свою очередь, требует обеспечения соответствующей величины дуги зацепления или линии...

Номер патента: 1341419

Опубликовано: 30.09.1987

Авторы: Арендателев, Дикалов, Матвеев

МПК: F16H 19/04

Метки: возвратно-поступательное, вращательного, движения, преобразования

...направляюших 2.Подготовка устройства к работе включает в себя закрепление на планке 13 осей 15 с роликами 16, причем количество их должно быть таковым, чтобы расстояние между осями симметрии крайних роликов 16 было больше требуемой величины возвратно-поступательного движения в пределах шага рейки 12. На корпусе 1 устанавливаются и закрепляются упоры 21 с обеих сторон рейки 12 в тех местах, где они будут ограничивать ход рейки 12 с установленным на ней определенным количеством осей 15 с роликами 16, отвечающим вышеуказанному условию. С помогцью регулировочных винтов 19 хода пластины 17 устанавливают зазор между выступом 18 направляющей пластины 17 и упором 21, равный разности расстояния между осями симметрии крайних роликов и требуемой...
