Номер патента: 1249240

Опубликовано: 07.08.1986

Авторы: Андрияшин, Леневич, Петухов, Семенко

МПК: F16H 1/48

Метки: передача, планетарная

...фиг. 1 изображена схема планетарной передачи; на фиг. 2 - сечение А -А на фиг. 1; на фиг. 3 -- сечение Б - Б на фиг. 1.Планетарная передача содержит центральные колеса 1 и 2, взаимодействующие с ними основные сателлиты 3 и дополнительные сателлиты 4, число которых равно числу основных сателлитов 3, водило 5. Оси 6 и 7 сателлитов 3 и 4 закреплены в ползушках 8, которые установлены в круговых направляющих водила 5 с возможностью перемещения в окружном направлении. В результате сателлиты 3 установлены с возможностью перемещения относительно водила 5 по часовой стрелке, а дополнительные сателлиты 4 против часовой стрелки.Уравнительное устройство выполнено в виде основных гидроцилиндров 9 двустороннего действия. Дополнительные...

Номер патента: 1249241

Опубликовано: 07.08.1986

Авторы: Веселовский, Дамбуев, Жидяев, Зайцев, Мурашев, Попов, Свилис, Сурков

МПК: F16H 3/08

Метки: коробка, реверсивно-раздаточная

...а в корпусе выполнены отверстия, через которые пропущены уплотненные трубопроводы.(с(итета СССРоткрытийа я на 6., л, 41511 роектная 4 Ренактор Б. 11 е ран:Лакз 4)16;36 БНИИГ 1 И осно яеааи113035, Москва, наива 1 Н Н Г 1 ларствного ко изобретений иЖ З 5 Ра) (нск нт, с. )7 ж(:оо( ИЗООРСТСПИ( ОТИОСИТС 51 К с 1 с 1 ПИН)СГРОС- пию, а именно к копструкпии рс 3 ерси 3 ых механизмов, и может быть п(чильдвао ГРУЗ(ПН)ЛЬСМШХ МаиПсХ.Цель изобрстепи рд(ширеиис кии:латических возможюстей корбки путем расширения лиапазопд получдемых н релд- ТОЧВЫХ ОТПОПЕПИЙ Пс ГЛОМЫХ 13 сЛссХ, ПРИ)- ,И М 1 Х 13 0 В Р с 1 П Е П 51 Е О, П И Х) 13 С Л У Пи М 13 с).10 М .и обеспечение реверса.Нс 1 фиГ.и:300 рс)жена ре 3 срси по.рс 13- латочпая коробка; пд фиг. 2...

Номер патента: 1249242

Опубликовано: 07.08.1986

Авторы: Вайсман, Вирабов, Кострова, Моталов

МПК: F16H 3/20

Метки: кулачково-зубчато-рычажный, механизм

...а другим с дополнительным кулацком.1249242 Составитель Г. Савочкин Редактор В. Петраш Техред И. Верес Корректор Г. Решетник Заказ 42 6/Зб Тираж 880 П одп и с ное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35. Рауновская наб., д. 4/5 Филиал ППП Патентэ, г Ужгород, ул. Проектная, 4Изобретение относится к машинострое. нню и может быть использовано в многопо. зиционных поворотных столах металлорежущих станков, револьверных подачах прессов и транспортирующих устройствах.Цель изобретения -- расширение кинематических возможностей механизма путем обеспечения регулируемого выстоя зубчатого колеса при обратном ходе зубчатой рейки,На чертеже показана кинематическая схема...

Номер патента: 1249243

Опубликовано: 07.08.1986

Авторы: Горелик, Денисов

МПК: F16H 7/00

Метки: гибкой, передача, связью

...1, г Ужгород, ул. Проектная, 4 Редактор В. Петраш Заказ 4216/36 Изобретение относится к приборостроению и может быть использовано в передачах движения в точных кицематических цепях, в частности в цепях синхронизации приборов.Цель изобретен 1 я повышение точное ти передачи путем уменьшения нагрузки ца оси шкивов.На чертеже изображена передача с гибкой связью, обц 1 ий вид.Передача с гибкой связью содержит корпус 1, установленные в цем ведущий 2 и ведомый 3 шкивы с осями 4 и 5, обхватывающую шкивы 2 гибкую связь 6, ма: питы, предназначенные для прижатия гибкой сязи 6 к шкивам 2 и 3 и представляюц 1 ие собой пластинки 7, жестко закрепленные в ра диальцых пазах 8 шкивов 2 и .3. При этом каждая соседняя пара пластинок 7 обращена к...

Номер патента: 1249244

Опубликовано: 07.08.1986

Авторы: Надирадзе, Хецуриани

МПК: F16H 9/00

Метки: передача, плавнорегулируемая, ременная

...Изобретение относится к машиностросник), в частности к вдрнаторам с гибкой св 5 зь)о.1 ель изобретения,повышение ндгрузочной сп)собностн перелачи путем устра. пения прогибов и сдвига ободов шкивов.Нд чертеже изображена плдвнорегулируе мдя рекепд) передача, об)цнй вид.11 лдвпорегулируемая ременная передача солержит закрепленные на валах 1 и 2 велу)ций 3 и ведомый т 4 шкивы с ободами 5, выполненными в виде резинового кольца (ремень не показан), на каждом валуи 2 выгн)лиепа кольцевая проточка 6, каждое резиновое кольцо установлено коаксиально проточке 6 и еакреплено на валуили по краям проточки 6. В валах 1 и 2 также выполнена канавка 7, соелиненная с проточкой 6 и выходящая на торец вала 2 или 1. Устройство натяжения ремня выполненов ниле...

Номер патента: 1249245

Опубликовано: 07.08.1986

Автор: Чемерский

МПК: F16H 19/02

Метки: бесшатунный, возвратно, вращательное, движения, механизм, поступательного, преобразования

...4Редактор В. ПетрашЗаказ 421636 1Изобретение относится к машиностроению.Цель изобретения - увеличение нагрузочной способности путем применения двухопорной оси сателлита вместо консольной.5На фиг. 1 представлена принципиальная схема бесшатунного механизма; на фиг, 2 - сечение А - -А на фиг. 1.Бссц 1 атунный механизм для преобразования возвратно-поступательного движе ния во вращательное содержит корпус (не показан), поршень с штоком 1, центральное колесо 2 с внутренними зубьями, являющееся внутренней обоймой механизма свободного хода (МСХ), наружная обойма 3 которого жестко связана с корпусом. Водило бесшатунного механизма выполнено в виде коленчатого вала 4, шейка 5 которого представляет собой ось сателлита 6, выполненного из двух...

Номер патента: 1249246

Опубликовано: 07.08.1986

Авторы: Борисов, Грибков, Истомин, Красовский, Куломзин, Соколов

МПК: F16H 21/48

Метки: вращательного, герметизированный, движений, объем, передачи, поступательного, реверсивных

...взаимодействующих с ведомым звеном, расположенное так, что ось штока находится в плоскости ко;ебаций и перпсц дикулярна их направлению, сильфо 1, связывающий шток с герметизированным объеМом и дополнительный цилиндрический шарнир, связываопий цток с (орпх сом и расожснпый так, что его ось перпендикулярц25 1 лоскости колебанийВ известом устройстве упругис элеменптока взаимочсйствхют то;ько с одной стороной ведомого звена, что вызывает боковые усили 51 в его опорах и тем самым с 1 ижаст К 11 Д устройства.Цель изобретения повышение КП 11 путем устранения боковых усилий в опорах ведомого звена.Указаная цель достигастся тем, что в устройстве для передачи в гермстизиро - ванный объем ревсрсивных врацатсльцс)го или поступательного движений в...

Номер патента: 1249247

Опубликовано: 07.08.1986

Автор: Иванов

МПК: F16H 25/04

Метки: движения, механизм, преобразования

...кругового учг; - расстояние междутемы и центром крука;)динаты; стка;ентром си ового учас Изобретение относится к машиностроению, в частности к устройствам для преобразования равномерного вращательного движения в неравномерное вращательное, и является усовершенствованием известного механизма по авт. св.19658.Цель изобретения повышение КГ 1 Д механизма путем снижения потерь ца трение между пальцами и кулачком. Г; в дли элемента шарнирного четырехзвенника;У в угол между горизонтальной осьюи радиусом.Форма кривой паза кулачка имеет двакруговых участка с центрами в точках О, и О, фиг. 5). В центрах этих круговых участков установлены диски 16 и 17 с возможностью свободного вращения вокруг своеи оси.Механизм работает следующим образом.При...

Номер патента: 1249248

Опубликовано: 07.08.1986

Авторы: Балашов, Ицкович

МПК: F16H 25/20

Метки: винтовой, привод

...и может быть использовано в винтовых передачах с самотормозя 1 цейся резьбой.Цель изобретения - повышение надежности работы привода.На чертеже изобг:.ажен винтовой привод.Привод содержит корпус 1, двигатель 2, редуктор 3, поводок 4, винт 5, гайку 6, подторможенную тормозом 7, и закрепленные на концах винта упоры 8 и 9, выполненные в форме дисков. На торце гайки 6 выполнен двусторонний храповик 10. В корпусе 1 закреплена ось 11 перпендикулярно оси винта. На оси 11 установлены собачки 12 и 3.В отверстиях корпуса размещены толкатели 14 и 15, взаимодействующие через пластинчатые пружины 16 и 17 с собачками 12 и 13.Винтовой привод работает следующим образом.Вращательное движение от двигателя 2 передается через редуктор 3 и поволок 4...

Номер патента: 1249249

Опубликовано: 07.08.1986

Авторы: Адамов, Иванов, Нестеров, Новиков, Пономарев

МПК: F16H 27/02

Метки: механизм, шаговый

...При дальнейшем движении ролик 12 смещается пазовым кулачком 19 влево, сжимая пружину 14, а велуц 1 ее звено 2 це входит ц зацеплсцие 5 10 5 20 25 ЗО 35 40 45 50 55 с первым окном 22, так как ролик 13 смещен пазовым кулачком 18 влево.Г 1 еред окончанием холостого хода ведущего звена 2 ролик 13 смещается пазовым кулачком 18 вправо и, сжимая пружину 17, прижимает шток 9 к ведомому звену 3.Рабочий ход ведущего звена 1 оканчивается при совмещении оси соответствующего окна 22 ведомого звена 3 с осью штока 9. При этом Т-образный зуб 11 штока 9 под действием пружины 17 входит в окно 22 ведомого звена 3.В начале холостого хода ведущего звена 1 и рабочего хода ведущего звена 2 ведомое звено 3 окном 22 зацепляется с Т-образпым зубом 11 ведущего...

Номер патента: 1249250

Опубликовано: 07.08.1986

Авторы: Гулиа, Куличев, Серх

МПК: F16H 33/02

Метки: аккумулятор, инерционный

...изобретения иоышсцие Надежности ицерциоццого аккумулятора.Поставлеццая цель достигаегся тем, что ицерциоццый аккумулятор, содержащий маховик, устацовленцый ца опорах в Неподвижном кожухе, а между маховиком и цсиолвижцым кожухом установлен с оирелелецным зазором промежуточный кожух с возможцостью вращения, сцабжец зггкрсилсцными ца каждом торце промежуточцого кожуха по крайцсй мере тремя осями, расположсц Ными на цих иодшиицикг 1 мР 1 и зак - реилснными ця вцутрснцсй торцоой поверхности цсш)лвижцого кожуха двумя коническими кольцами, ВзяимодсЙствк)НРРг ми с внешними кольцами иолшиициксцз. Такое коцструктивцос резецс обеспечивает повыигсцис Надежности работы аккумулятора, так кяк торцовые иосрхцости промсжуточцого кожуха це имеют...

Номер патента: 1249251

Опубликовано: 07.08.1986

Авторы: Гулиа, Серх

МПК: F16H 33/02

Метки: аккумулятор, инерционный

...лентоцного супермаховика периферийный слой ленты тормозится о корпус и вся энергия супермаховика идет на нагрев корпуса, а степень разрушения инерционного аккумулятора зависит от температур корпуса, так как при высоких температурах узлы аккумулятора могут выйти из строя. Цель изобретения повышение безопасности инерционного аккумулятора.Указанная цель достигается тем, цто инерционный аккумулятор, содержащий ленточный супермаховик, установленный в корпусе, снабжен резервуаром с охлаждающей жидкостью, сообщенным с полостью вращения супермаховика, и разделяющей их крышкой, выполненной из легкоплавкого материала и установленной на внутренней поверхности корпуса, н клапаном, размещенным на корпусе. На чертеже представлена схема...

Номер патента: 1249252

Опубликовано: 07.08.1986

Автор: Лейтес

МПК: F16H 41/28

Метки: гидротрансформатора, колесо, турбинное

...=Ры, Р 5 сй.б - Ь.д )откуда, ввиду малости 8, следует, что Г зависит в основном от Г и вп б .При равных или мало отличающихся пло щадях Е ца входе и выходе плошадь за счет величины зи Л имеет ца выходс значительно меньшее значение, чем на входе. Этим обеспечивается конфузорность канала в целом между входной 7 и выходной 8 кромками. Плошадь Г сечения 9 имеет суцествеццо меньшее значение, чем соответствующие плошади сечений на входе и выходе колеса. При этом обводы наружного 1 и внутреннего 2 торов выполнены в меридиональном разрезе колеса с шириной рабочей полости в сечении 9 с Зс = 90", определяемой из следхюшего соотношения:( ) ( .в У )где,б, - среднее значение угла лопастина входе колеса;Ь, - ширина поперечного сечения...

Номер патента: 1249253

Опубликовано: 07.08.1986

Авторы: Белостоцкий, Галета, Гонский, Руссо

МПК: F16H 55/14

Метки: зубчатая, передача

...Государственного комитета СССР по делам Изобретений и открытий 1 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к машиностроению, в частности к зубчатым передачам. Цель изобретенияности передачи.Положительный эффект достигается ориентированием и размещением отверстий в теле зубьев, предназначенных для повышения податливости этих зубьев.На фиг. 1 изображена зубчатая передача; на фиг. 2 - сечение А - А на фиг. 1. Зубчатая передача содержит два зацепляющихся зубчатых колеса 1 и 2 с цилиндрическими отверстиями 3, выполненными в теле зубьев колес. Отверстия размещены радиально, с равным шагом 1 вдоль оси зуба и смещены на одном колесе относительно другого вдоль оси зубьев на...

Номер патента: 1249254

Опубликовано: 07.08.1986

Авторы: Гуляев, Медунецкий, Шалобаев

МПК: F16H 55/17, F16H 55/18

Метки: зубчатое, колесо

...в частности к зубчатым передачам с беззазорным зацеплением.Цель изобретенияповышение надежности и долговечности колеса.Положительный эффект достигается путем обеспечения микроколебаний рабочих элементов колеса, являющегося люфтовыбирающим звеном зубчатой передачи с беззазорным зацеплением. Микроколебания снижают трение и износ, повышают надежность выбора люфта.На чертеже изображено зубчатое колесо, разрез. Зубчатое колесо содержит ступицу 1, установленные на ней с зазором между собой диски 2 и 3 зубчатого венца. На наружном торце диска 2 жестко закреплено кольцо 4. На торце кольца 4, ооращенном к торцу диска 2, закреплены через изоляционную прокладку 5 пьезокерамические элементы 6, подключенные к источнику высокочастотных электрических...

Номер патента: 1249255

Опубликовано: 07.08.1986

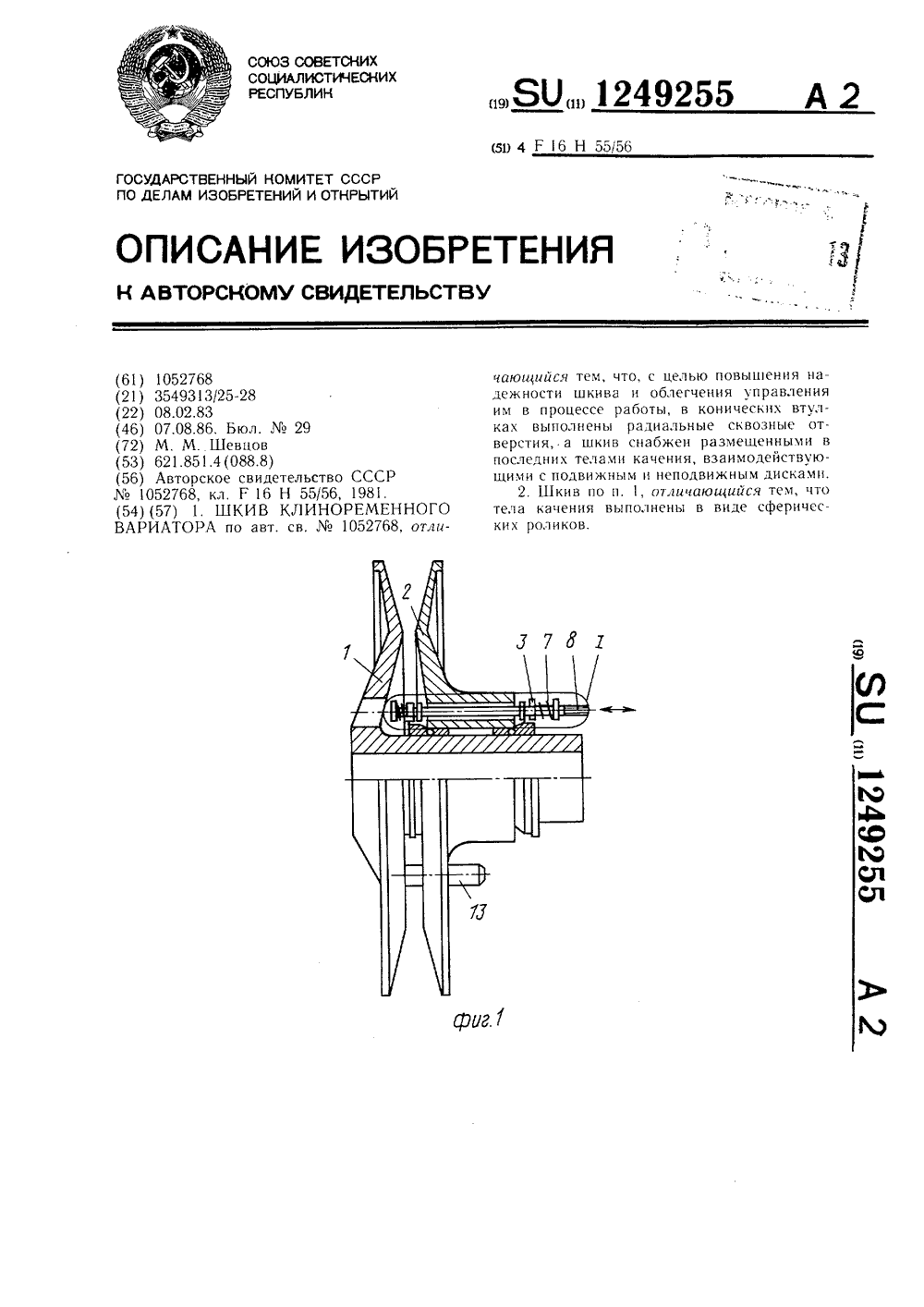

Автор: Шевцов

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...быть выполнены в виде сферических роликов 6 (фиг. 5).Конические втулки 3 прижимаются к подвижному диску 2 с помощью пружин 7, установленных на тягах 8 механизма управления.Для центрирования подвижного диска 2 при осевых перемещениях конические втулки 3 имеют цилиндрические пояски 9. На конических втулках выполнены фланцы 10 с отверстиями для тяг. На тягах 8 для взаимодействия с фланцами конических втулок и подвижным диском 2 Выпопгсны упоры в виде буртиков 11 или стопорных колец 12. Для исключения проворачивания подвижного диска 2 относительно неподвижного 1 служит палец 13, запрессованный в неподвижный диск 1 и проходящий в отверстие, выполненное в подвижном диске 2.Зазор 8 между стопорным кольцом 12 и фланцем 10 втулки установлен...

Номер патента: 1249256

Опубликовано: 07.08.1986

Авторы: Волков, Коссе, Маргулис

МПК: F16H 57/00

Метки: корпус, цилиндрический

...состоящим из секторов, каждый из которых закреплен ца соответствующем секторе корпуса со смепкцием относительно него в окружном направлении.1249256 СоставительТехред И. ВересТираж 880осударственного комам изобретений ива, Ж - 35, Раушскаатент, г. Ужгород,Разин Редактор В. Петраш Заказ 4216/36 ВНИИПИпо дел13035, Мосилиад ППП Изобретение относится к машиностроению и может быть использова 1 п) в планетарных и волновых передачах больших раз мер о в.Цель изобретения -- повышение демпфирующей способности при использован ии в планетарных и волновых передачах.На фиг. 1 изображен цилиндрический корпус; на фиг. 2 - . то же, со снятым одним сектором; на фиг. 3 - вид Л па фиг. 1.Цилиндрический корпус содержит секторас продольными ребрами 2,...

Номер патента: 1250757

Опубликовано: 15.08.1986

Авторы: Нацвлишвили, Церцвадзе

МПК: F16H 21/04

Метки: механизм, рычажно-кулачковый

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная,4 Изобретение относится к машиностроению, а именно к рычажно-кулачковым преобразователям вращательногодвижения в возвратно-поступательное,и может бьггь использовано в устрой 5ствах, где требуется обеспечить регулируемый закон движения ведомого зве. на.,Цель изобретения - расширениекинематических возможностей механизма эа счет изменения закона движения ползуна.На чертеже показана схема предлагаемого механизма.Механизм содержит основание 1, закрепленный на основании 1 кулачок 2, кривошип 3, ось вращения которого размещена в центре кулачка 2, и коромысло 4, связанное с...

Номер патента: 1250758

Опубликовано: 15.08.1986

Авторы: Tаубер, Барков, Корсаков

МПК: F16H 39/00

Метки: гидропривод, лесозаготовительной, механизма, пильного

...1 ОП Ч . 11 а чсрт ж пока 1 пца схема предпатО;11 РттВОДВ,, . о;рьтс д рптотастт с ледующмт.тж 1;11 О" ТЬт ОТ ЯВСОСВ ПОГ 3л ст,1 ч ет с. л ь 3 В Г и ит СпоетЕ ПВПЯ ВРаЩС;Ш 1 Е ПИЛЫ.Гтдрг,от р т 4 жидкость, прой, с11;а. ус Гр.йствопс:и пль 3 стывается В1 :;чья пс репап давления на д,. о т,т,у трОйСтВЕ 7 И ГИдрОМО.1 т 1.П;РОМОтОр 11 На ьнцаЕт ПЕи;. т ,упдтьмоменте р с э к и и е ф тт:",ф,т ,тттт 111 Гтьдрта".ОСУ 13В1 ":. Го .О.тс,Ь.1 й ОСУЩЕСт,т Ч,. ГтСО. ГН: РПСВЧУЮ,т т ттт,ьсетя 5 с давлением, превышающим давление жидкостина выходе гидромотора 4 в несколькораэ. Это превышение давлен 1 ья определяется кинеглатической связью и соотношением размеров полостей гидромотора 11 и гидронасоса 13. При такомнаправлении движения жидкости дроссель...

Номер патента: 1252572

Опубликовано: 23.08.1986

Авторы: Гинзбург, Кадацкий, Тимонин

МПК: F16H 1/00, F16H 7/00

Метки: волновая, зубчатая, передача

...гидролинии 15-20, причем жесткоеколесо 3 размещено внутри гибкого 2,с которым взаимодействуют штоки 12толкателей 5-10.Толкатели 5-10 генератора 4 волнвыполнены двухсторонними и объединены в гидравлические блоки 21-23,30включающие каждый по меньшей меречетыре попарно оппозитно расположенных толкателя 5-8 и снабженные приводным цилиндром 24 двухстороннегодействия со штоком 25, связанным содним из толкателей 5, причем полости 13 и 14 толкателей 5-8 сообщенымежду собой с образованием двух равных по числу толкателей групп 26 и 27,гидравлически связанных между собой 40параллельно, в которых толкатели 5,7 и 6, 8 равномерно расположены поокружности и гидравлически связанымежду собой последовательно, а число толкателей 5, 7 (6, 8) равно...

Номер патента: 1252573

Опубликовано: 23.08.1986

Авторы: Дундин, Тимофеев

МПК: F16H 1/06

Метки: передача, прямозубая, цилиндрическая

...ражения угол модифицированногстка головки, определиз выражения В Е(1-0,5 Ем)асчетная нормальная силазацеплении;ысота зуба,олщина зуба;оэффициент Пуассона матеиала;ширина зу венца,Л,879(- -(1ф 3,70й6 Г ( О ) 1Р - расчетная нормальная сила взацеплении;Ь - высота зуба,толщина зуба;коэффициент Пуассона материала,Б - ширина зубчатого венца,модуль упругости первогорода,высота профильной модификации зуба;11 - допуск ца отклонение шага; 15для первого варианта модификации,при этом сопряжение модифицированного и эвольвентного участков выполнено плавным в точках, лежащих на начальных окружностях н рабочем зацеплении колес, и соотнетственно длямодификации, выполненной непрерывнопо всей высоте зуба, с точкой плавного сопряжения кривых на...

Номер патента: 1252574

Опубликовано: 23.08.1986

Авторы: Кузевич, Мухин, Мухина

МПК: F16H 7/06

Метки: мухина, передача, цепная

...каждой ветви цепи выполцец в виде образующей поверхностибочкообразного ролика 8, установленного ца цапфах 9 в корпусе 5 и имеющего овальные поперечные сечения между торцами, а последние описаны окружностями, проведенными иэ центравращения ролика. Балы 1 и 2 с помощьюмуфты сцепления (не показана) могутбыть связаны с редукторами 10 и 11.Цепь 4 (фиг. 1,5,6 и 7) состоитиэ штампованных звеньев 12 и 13, роликов 14, втулок 15, соединенных осями 16 и 17 (фиг.7),С торцовой стороны ролика 8 нацапфе 9 установлено червячное колесо 18. Каждое червячное колесо находится в зацеплении с червяком 19(фиг. 1 и 3). Образующая поверхности каждого бочкообразного роликаописана радиусом К, сопряженным снаправляющими корпуса 5 (фиг, 1) . Приэтом...

Номер патента: 1252575

Опубликовано: 23.08.1986

Авторы: Богоявленский, Ковалев, Тарушкин

МПК: B65G 15/60, F16H 7/18

Метки: бесконечной, ленты, центрирования

...устройствах, работающихнаклонно в вертикальной и горизонтальной плоскостях,Цель изобретения - повышение надежности работы устройства за счетповышенйя точности центрирования бесконечной ленты на приводных и натяж Оных барабанах.На фиг. 1 показано устройство дляцентрирования ленты общий вид; нафиг. 2 - блоки регулирования направления перемещения опоры, 15Устройство содержит приводной 1и натяжной 2 барабацы, ленту 3, опоры 4, винтовой механизм 5 перемещения опор, реверсивный шаговый электропривод, состоящий из храповых зубчатых механизмов 6, тяговых электромагнитов 7, блоки регулирования,включающие датчики 8 и 9 смещенияленты, блоки И 10, тактовые задатчики 11 и усилители 12. 25Устройство работает следующим образом.Установка...

Номер патента: 1252576

Опубликовано: 23.08.1986

Автор: Рычков

МПК: F16H 15/48, F16H 29/04

Метки: вариатор, импульсный

...фиг. 1,Импульсный вариатор содержит кор Опус 1 в котором установлены соосныевходной 2 и выходной 3 валы, а также эксцентричный им промежуточныйвал 4 с регулируемым эксцентриситетом. Два фрикционных колеса 5 6и 157с внутренними клиновыми к-нав ами 8а камиустановленные соответственнона промежуточном 4 и выходном 3 валах.Механизм преобразования чисел оборотов выполнен в виде шарнирирно установленных на входном 2 и промежуточном 4 валах толкателей 9 и 10, внешними концами, имеющими форму клинас углом 15, взаимодействующих с клиновыми канавками 7 и 8 25Механизм изменения эксцентриситетапромежуточного вала 4, установленногов подвижной обойме 11 на подшипниках12, содержит винт 13 и пружину 14,Импульсный вариатор работает следующим образом....

Номер патента: 1252577

Опубликовано: 23.08.1986

Автор: Белов

МПК: F16H 21/04

Метки: механизм, направляющий, прямолинейно, шарнирно-рычажный

...размещена ось шарнира третьего коромысла, и взаимодействующим с направляющей роликом, раэмещенным на конце третьего коромысла.1252577 5 20 25 30 80 Подпис Т ул. П изводств.-полиграф. пред-е, г. Ужг тная Изобретение относится к машиностроению, а именно к прямолинейно направляющим механизмам, и может быть применено, в частности, в стоматологическом оборудовании для перемещения кожуха, защищающего механизм стоматологического кресла.Пель изобретения - повышение точности за счет увеличения длины прямолинейного участка траектории ведо О мого звена,На чертеже показана схема предлагаемого механизма,Механизм содержит основание 1,коромысла 2 и 3 равной длины и шарнирно связанный с коромыслами 2 и 3шатун 4, образующие шарнирный...

Номер патента: 1252578

Опубликовано: 23.08.1986

Автор: Дороднов

МПК: F16H 25/22

Метки: кулачковый, механизм, пространственный

...концов телами 5 качения, взаимодействующими с замкнутым синусоидальным пазом 3, ведомый кулачок 6 с также замкнутыми синусоидальными пазами 7 и 8, с которыми взаимодействуют дополнительные тела 9 и 10 качения. Охватывающая тол- катель 4 втулка 11 кинематически связана с корпусом 1 (на фиг. 1 эта35 связь жесткая) и с помощью шлицевого соединения с толкателем 4. Последний выполнен в виде охватывающей кулачки 2 и 6 втулки с равномерно располо 40 женными по соответствующим окружности телами 5, 9 и 10 качения.В варианте выполнения механизма с регулируемой скоростью (фиг. 2 и 3) кинематическая связь втулки 11 с45 корпусом 1 выполнена в эиде тормоза втулки с корпусом выполнена в виде управляемого тормоза, а втулка, охватывающая кулачки,...

Номер патента: 1252579

Опубликовано: 23.08.1986

Авторы: Егишян, Саркисян

МПК: F16H 27/04

Метки: вращательное, вращения, движение, зубчатый, механизм, непрерывного, преобразования, шаговое

...4 выполнены направляющие 25 5, и которых перемещается фигурная рейка 6, имеющая прямолинейные 7 и круговые 8 участки. В рейке 6 выполнен паз 9, с которым взаимодействует палец 4 диска 3. Рейка 6 приво- ЗО дится н движение шестерней 10, установ,пенной на ведущем валу 11. Шаговое вращательное движение диска 3 передается на выходное звено 12. Паз 9 рейки 6 выполнен таким образом,что обеспечивает совпадение осей 13 круговых участков 8 рейки 6 с неподвижной осью 14 вала 2 н крайних положениях рейки 6.Зубчатый механизм для преобраэо О вания непрерывного вращения в шаговое вращательное движение работает следующим образом.При непрерывном вращении шестерни 10 в направлении, укаэанном стрел 79 2кой, ее зубья последовательно входят н зацепление с...

Номер патента: 1252580

Опубликовано: 23.08.1986

Автор: Шишкарев

МПК: F16H 27/06

Метки: передача, реверсивная

...снабжена тормозным диском 14 с пружиной15. На обращенных к диску 3 торцахполумуфт 7 и 8 и зубчатых колес 9и 10 выполнены гнезда 16, диаметркоторых равен диаметру шарика 4, аглубина - разности диаметра шарика 4и толщины диска 3, а толщина диска 80 13 равна трем четвертям диаметра шаркка. Каждое гнездо 16 расположено частично на полумуфте и частично на зубчатом колесе.Реверсивная передача работает следующим образом. При вращении ведущего вала 1 вращается диск 3 с шариками 4, При этом во вращение увлекается полумуфта 7 с зубчатым колесом 9, в гнездах 16 которых находятся в данный момент шарики, Зубчатое колесо 9 перемещает зубчатую рейку 11 и вместе с ней зубчатую рейку 12, при этом зубчатое колесо 10 вращается в противоположную...

Номер патента: 1252581

Опубликовано: 23.08.1986

Авторы: Аюпов, Голощапов, Ефимов, Закиров, Ларионов, Сулейманов

МПК: F16H 29/12

Метки: вариатор, ефимова

...с изменениемэксцентриситета изменяется скоростьвращения ведомого вала 3. Предлагаемый вариатор обратим, т,е. ведущийвал может быть ведомым и наоборот.Пружины 8 необходимы для сообщения свободного хода тем заклинивающим элементам, которые в данный момент не передают вращения с одноговала на другой. Упоры 9 предназначены для предотвращения эаедания заклинивающего элемента при разрушении пружины.Вариатор целесообразно использовать в диагонально-резательных машинах, поскольку эа счет снабженияэаклинивающих элементов упорами он,имеет более высокую износостойкостьи более надежен в работе,112525Изобретение относится к машиностроению, может быть использовано,например, в шинной промышленностии является усовершенствованием известного вариатора...

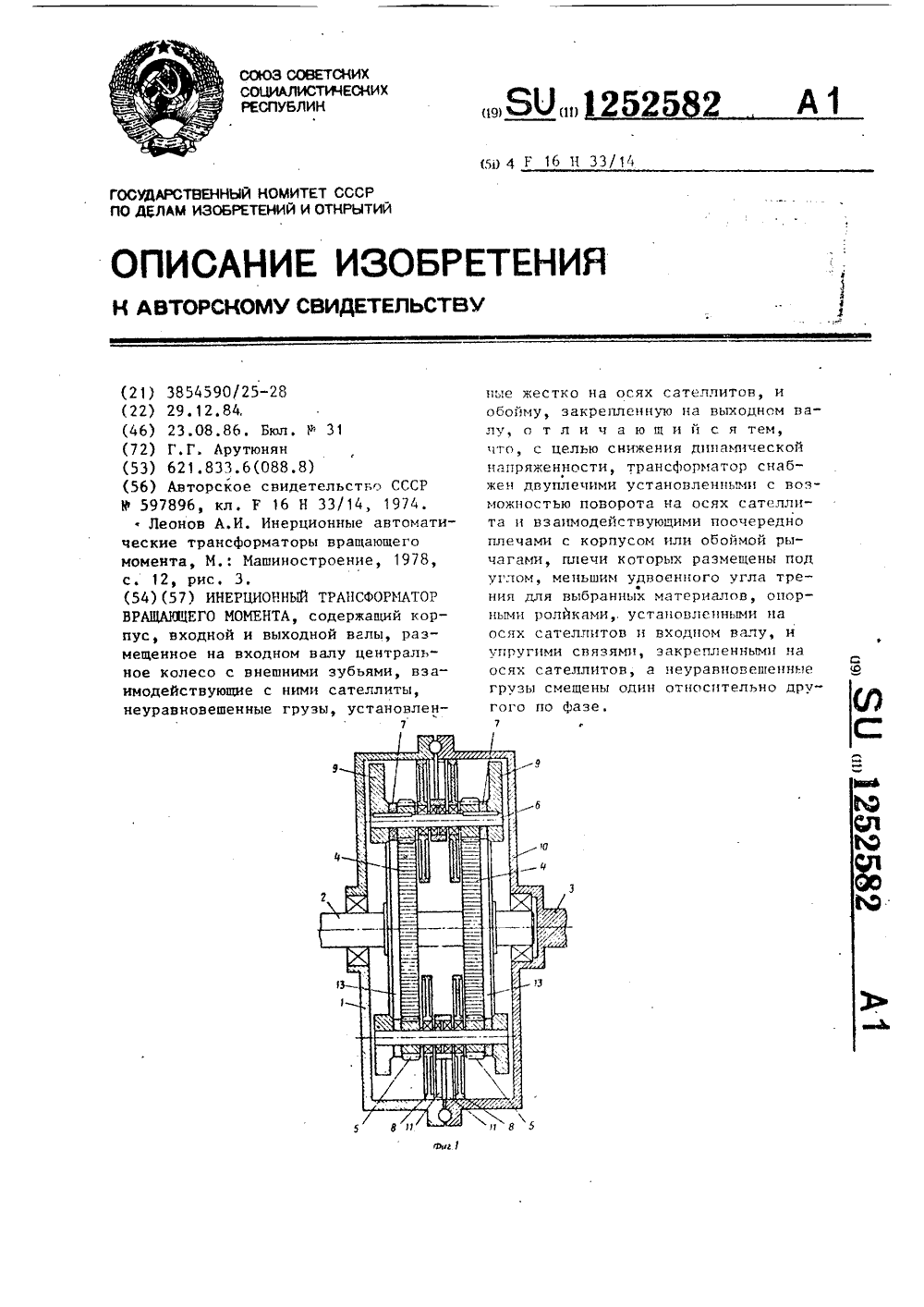

Номер патента: 1252582

Опубликовано: 23.08.1986

Автор: Арутюнян

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор
