F16H — Передачи
Упругое зубчатое колесо
Номер патента: 1587296
Опубликовано: 23.08.1990
Авторы: Бесценный, Бойко, Дакалов, Журавлев, Носовский
МПК: F16H 55/14
Метки: зубчатое, колесо, упругое
...упругие элементы 5. На , взаимообращенных поверхностях венца 4 иступицы 1 выполнены параллельные оси колеса и попарно размещенные по его окруж ности цилиндрические пазы, а упругиеэлементы 5 размещены в соответствующих парах пазов с натягом в радиальном направлении венца 4 и с зазором д относительно ступицы 1, Для обеспечения возможности самоустановки(ограниченных смещений) венца 4 на ступице 1 наружная поверхность последней выполнена сферической. Упругие элементы 5 выполнены резинометаллическими и закреплены на дисках 2 и 3 с помощью пальцев б. Диски 2 и 3 закреплены на ступице 1 болтами 7,Колесо работает следующим образом, Вращающий момент передается от ступицы 1 к венцу 4 или наоборот) через упругие элементы 5. Упругая...
Зубчатая передача
Номер патента: 1587297
Опубликовано: 23.08.1990
МПК: F16H 57/04
...чертеже изображено одно иэ зубчатых колес передачи, разрез, 10Зубчатая передача содержит зубчатыеколеса 1, установленные на валах 2 (на чертеже показаны одно зубчатое колесо и одинвал). Торцы каждого колеса покрыты теплоизолирующим материалом 3, который вы;каналами 5, которые связаны с теплоизолирующим материалом 3, 201 Зубчатая передача работает следующим образом,Если тепловые деформации превалируют, над деформациями изгиба вала 2 масло,в обьем теплоизолирующего материала 3 25,не подается в том количестве, которое мо,жет заметно повлиять на распределение.температур по сечению колеса 1. В результате происходит повышение температур на:торцовых поверхностях колеса 1 и в конечном счете выравнивание нагрузки по длине:контактных линий,...
Устройство управления механизмом отбора мощности
Номер патента: 1587298
Опубликовано: 23.08.1990
МПК: F16H 59/00
Метки: механизмом, мощности, отбора
...вверх по направлению стрелки Г, поворачивая рычаг 57 с роликом 58. В этом положении, перемещая рычаг 57 с роликом 58 по направлению стрелок А и Б, включаетсяилипередачи. При отключении электромагнита, связанного с рычагом 36, пружина 34 возвращает золотник 32 в нейтральное положение. При этом, как было описано. полости 26 и 28 находятся под давлением жидкости, а полость 27 соединена со сливом. За счет разности площадей поршней 5, 6, на которые действует давление жидкости и пружины 11, поршни 5, 6 вместе со штангой 12 смещаются в нейтральное положение 0 - О, поворачивая в это положение и рычаг 57 переключения передач. В этом положении включениеи Ч передач осуществляется перемещением рычага 57 механизмом переключения передач в...
Устройство согласования работы гидростатической и гидромеханической трансмиссии полноприводных машин
Номер патента: 1587299
Опубликовано: 23.08.1990
Авторы: Барболин, Гордыч, Рожков, Чебурей
МПК: F16H 61/40
Метки: гидромеханической, гидростатической, машин, полноприводных, работы, согласования, трансмиссии
...работа устройства в режиме контроля изменения крутящего момента. На третий вход второго элемента 7 сравнения подается закодированная информация значений углов наклонной шайбы в градусной форме, соответствующих величинам, зависящим от крутящего момента, как функции от давления и расхода рабочей жидкости в аксиально-поршневом насосе,В элементе 7 сравнения производится сравнение двух кодов, т.е, выбор необходимого положения наклонной шайбы в градусной форме, соответствующий величине, зависимой от крутящего момента как функции от давления и расхода рабочей жидкости в аксиально-поршневом насосе. После выбора необходимой информации на выходе элемента 7 сравнения появляется код, при котором положение наклонной шайбы соответствует...
U-образный двухступенчатый редуктор
Номер патента: 498835
Опубликовано: 23.08.1990
Авторы: Безруков, Глазь, Махалов
Метки: u-образный, двухступенчатый, редуктор
...от межосевого расстояния второй ступени.На фиг.1 изображен предлагаемый редуктор (разрез по А-А); на фиг.2- вид по стрелке Б на фиг.1.Редуктор содержит входной вал 1, соединенный с прямозубой эвольвентноконической шестерней 2, которая находится в зацеплении с двумя косозубымн цилиндрическими колесами 3 и 4, Размеры и параметры зацепления этих колес одинаковы и они отличаются только направлением углов наклона зубьев. Угол наклона зубьев 3 д опре-. деляется из следующей зависимостисоз 1агссоа в -чг, где- межосевойсово ф угол,- угол наклона средней плоскости зуборезного инструмента к осишестерни. Валы колес 3 и 4 скрещиваются с входным валом 1 и параллельнымежду собой и выходному валу 5. Черезторсионные валы 7 валы 6 соединеныс соосно с...
Зубчатая передача
Номер патента: 1090100
Опубликовано: 30.08.1990
Автор: Журавлев
МПК: F16H 55/08
...ями, боковые профили которых описаны составными линиями с участками разной С кривизны, линии активных профилей головок и (или) ножек на одной из сторон зуба одного колеса и на невзаимо- ем действующей с ней стороне .зуба пар- (р ного ему колеса одинаковы.Такое выполнение разноконтурной передачи позволяет при формообразовании зубьев методом обката использовать один и тот же инструмент дляобработки парных колес, а в результате - снять обьчно существующие ограничения возможностей улучшения конструктивных форм и повышения нагрузоч" ной способности зацепления.Данное решение иллюстрируется , ,Вф примером выполнения коеозубой цилинд" рической передачи смешанного двухзонального эвольвентно-точечногозацепления с передаточным отношением, равным...
Самоблокирующийся дифференциал транспортного средства
Номер патента: 1588580
Опубликовано: 30.08.1990
Авторы: Вензель, Кошман, Рышкевич, Солонский
МПК: B60K 17/16, F16H 48/22
Метки: дифференциал, самоблокирующийся, средства, транспортного
...шестерен 1, кох дисков 3, которыес полуосевыми шестерн,дисков 4, связанных шлипусом 2, нажимных чашек 5, шлицами с полуосевыми шесателлитов 6. На оси 7. установлены игольчатые 8, которые фиксируются перемещения пластинами 9,дшипниками 8 находятся в 0 корпуса 2 дифференци1588580где М - момент на отстающем колесе (больший);М - момент на забегающем коле(се (меньший).На участке дороги в-г, когда различие в коэффициентах сцепления значительно, например у =0,1; у" =О,Ь, дифференциал не срабатывае, так как отношение моментов отстающего и забегающего колес будет больше, чем коэффициент блокировки, а условие для срабатывания дифференциала должно быть М /МК , Тяговое усилие ведущего моста в этом случае определяется по формулеР, = О, Ч" ( + К ),...
Привод для преобразования вращательного движения в поступательное
Номер патента: 1588942
Опубликовано: 30.08.1990
МПК: F16H 1/00
Метки: вращательного, движения, поступательное, преобразования, привод
...на внутренней поверхности корпуса 6 вол новой передачи, выполненного в форме толстостенного стакана, выполняющего одновременно функцию жесткого колеса. К дну гибкого колеса 5 присоединен жестко хвостовик 7 с квадратным поперечным сечением. В зависимости от величины передаваемого крутящего момента хвостовик может быть выполнен в поперечном сечении цилиндрическим со шпонкой или шлицевым. Хвостовик 7 гибкого колеса 5 соединен с полым винтом 8 кинематически посредством отверстия, поперечное сечение которого соответствует поперечному сечению хвостовика, Такое соединение препятствует повороту колеса 5 относительно полого винта 8. Гарантированный зазор в соединении хвостовик- - винт позволяет винту 8 совершать не только вращательное...
Способ сборки конической зубчатой передачи
Номер патента: 1588943
Опубликовано: 30.08.1990
Авторы: Айрапетов, Калачанова, Ковалевский, Курганбеков, Мельникова, Мухитдинов
Метки: зубчатой, конической, передачи, сборки
...расстояние, в ширина венца., =/раб+/,рсфср =/ - Ь,зСпособ реализуется следующим образом.Предварительно обеспечивают совпадение проекций вершин делительных конусов в номинальной плоскости расположения осей за счет точной осевой установки в соответствующих корпусах ведущего колеса 1 с помощью калибра-оправки 7 (фиг. 3) по известному базовому расстоянию Ь и рассчитанным размерам 1, 1 ь В 1,= - 1,+В (1)и колеса 2 с помощью калибра-оправки8 по известному базовому расстояниюи рассчитанным размерам В 2 и 02 4При наличии , зазоры между рабочимии нерабочими поверхностями изменяется истанут соответственно 1 а Сш 1 1 Сч 45 Ре 3 Ре 2 Ре Ре /фи=/раб+ =( +ат= + (4)(5)102 Р, Р, - ва полный зазор (фиг, 5) уменьшится02= - 2.2 - В 2) (2)Фиксируют...
Червячная передача
Номер патента: 1588944
Опубликовано: 30.08.1990
Автор: Блинов
МПК: F16H 1/16
...момент кинематически связанным с ними зубчатым колесам-сателлитам 62, 63. Колеса-сателлиты 62, 63 установлены с возможностью вращения на осях 64, 65, закрепленных в общем с колесами 59, 60 корпусе 66. Колеса- сателлиты 62, 63 имеют одинаковое число зубьев с колесами 59, 60 и кинематически связаны между собой, образуя зубчатую передачу 67 с тремя парами зубчатых колес. Зубчатая передача 67 позволяет изменить вращение червяка 5 на противоположное по отношению к червяку 4 и укладывать сумму межосевых расстояний 1+ +2+1 каждой пары зубчатых колес 59, 62; 62, 63; 63, 60 в межосевое расстояние . червяков 4, 5 за счет поворота части 68 корпуса 66 вокруг оси 64, закрепленной одновременно и в другой части 69 этого же кожуха. Форма частей 68,...
Планетарная передача
Номер патента: 1588945
Опубликовано: 30.08.1990
Авторы: Бобров, Лаврушкина, Поддубко, Царев
МПК: F16H 1/48
Метки: передача, планетарная
...центральные колеса с внутренними и наружными зубьями, водило, установленные на нем попарно кинематически связанные между собой сателлиты, уравнительное устройство, включающее гидроцилиндры с поршнями для взаимодействия с сателлитами, отличающаяся тем, что, с целью упрощения конструкции, каждая пара сателлитов установлена в водиле на своей оси, а их кинематическая связь выполнена в виде клиновых кулачков, размещенных на обращенных одна к другой торцовых поверхностях сателлитов для взаимодействия между собой, поршни размещены на осях последних, в водиле выполнены охватывающие оси сателлитов кольцевые полости, представляющие собой гидроцилиндры, связываемые с источником давления рабочей среды системой смазки,з1588945Изобретение относится к...
Реверсируемый волновой привод
Номер патента: 1588946
Опубликовано: 30.08.1990
Авторы: Костиков, Чепиль, Юшин
МПК: F16H 3/00
Метки: волновой, привод, реверсируемый
...волновой привод содержит входной вал 1, генератор 2 волн, гибкое зубчатое колесо 3 и два зубчатых жестких колеса 4 и 5, врацаюшихся одно относительно другого на подшипнике 6, Одно из жестких колесо имеет одинаковое число зубьев с гибким колесом 3 (образует волновую муфту), а другое - на несколько зубьев больше (образует волновое зацепление). Привод снабжен двумя электромагнитными муфтами 7 и 8,обоймы которых неподвижны и являются корпусом привода и выходным звеном 9, выполненным в виде втулки, охватывающей жесткие колеса 4 и 5 и установленной относительно электромагнитных муфт 7 и 8 на подлдипниках 10. В обоймах электромагнитных муфт 7 и 8 помещаются соответственно обмотки 11 и 12 управления, на которые через токосъемники 13...
Автоматическая коробка скоростей
Номер патента: 1588947
Опубликовано: 30.08.1990
Автор: Слутин
МПК: F16H 3/12
Метки: автоматическая, коробка, скоростей
...скоростей работает следующим образом,При увеличении момента кручения на ведушем валу 2 стакан 8 регулятора нагрузки,преодолевая момент сопротивления пружины9 кручения и фрикциоццого компенсатора15 прямого перехода с пружиной 17 сжатия,проворачивается по резьбе 22 центрирующего кольца 23, вызывая осевое перемещениештокаотносительно полого ведущеговала 3. Суммарный момент сопротивленияот иружциы 9 кручения и фрикциоцного комиецсатора 15 прямого перехода не меняетсявследствие того, что их силовые характеристики одинаковы и компецсиругот друг друга.Шток 11, перемещаясь внутри полого ведущего вала 3 в сторону ступени с большимпередаточным отнОшением, воздействует управляющим коцусцым элементом 12, наиболее близко расположенным к данной...
Передача с плавно регулируемым передаточным отношением
Номер патента: 1588948
Опубликовано: 30.08.1990
Автор: Вовк
МПК: F16H 3/22
Метки: отношением, передаточным, передача, плавно, регулируемым
...1, 2 находится промежуточный элемент 8, установленный на подшипнике 9 в обойме 10. Обойма 10 имеет г 1 альцы 11, которые входят в винтовые пазы 12 корпуса 7 и рукоятку 13, которая проходит через сквозной винтовой паз 14 в корпусе 7. Винтовые пазы 12 и 14 имеют одиНаковое направление и угол подъема, что Обеспечивает при повороте рукоятки 13 перемещение обоймы 1 О вместе с промежуточным элементом 8 вдоль параллельных образующих зубчатых конусных элементов 1, 2.На промежуточном элементе 8 жестко закреплены упругие изогнутые вставки 15, 11 оследние установлены на промежуточном элементе 8 слоями, жестко закрепленные концы 16 вставок 15 смежных слоев направлены в противоположные стороны. СвободНые концы 17 упругих изогнутых вставок...
Передача с гибкой связью
Номер патента: 1588949
Опубликовано: 30.08.1990
Авторы: Литвин, Петрик, Сутокский
МПК: F16H 7/00
Метки: гибкой, передача, связью
...Ж - 35, Раушская наб., д. 4/5ский комбинат Патент, г. Ужгород, ул. Гагарина, 10 Изобретение относится к машиностроению, а именно к передачам с гибкой связью, используемым в различных агрегатах.Цель изобретения - повышение надежности за счет демпфирования колебаний ветвей гибкой связи в магнитном поле.На фиг. 1 изображена передача с гибкой связью, общий вид; на фиг. 2 - разрез А-А на фиг. 1,Передача с гибкой связью состоит из ведущего 1 и ведомого 2 валов, установленных в опорах 3 и 4 корпуса 5. На валах 1 и 2 жестко закреплены шкивы 6 и 7, охватываемые замкнутой гибкой связью 8, параллельно последней расположен электромагнит 9, который связан с валами 1 и 2, Опоры 3 и 4 выполнены из диамагнитного матерйала, а гибкая связь 8 из...
Реверсивная клиноременная передача
Номер патента: 1588950
Опубликовано: 30.08.1990
МПК: F16H 9/12
Метки: клиноременная, передача, реверсивная
...и гаек 14, 15 с контрогайками 16, 7.Реверсивная клиноременная передача работает следующим образом.Перед началом работы гри помощи подвижных колец 12, 13 и гаек 14, 15 устанавливают необходимый диапазон изменения передаточного отношения, причем при прямом ходе на ведущем шкивеприводной ремень 5 должен находиться на минимальном диаметре, а на ведомсм шкиве 3 - на максимальном.При включенном приводе (не показан) крутящий момент от ведущего вала 2 передается к ведомому валу 4, После окончания рабочего хода исполнительного органа машины (не показан) привод автоматически реверсируется и ведущий вал 2 начинает вращаться в обратном направлении. Вследствие инерционности масс механизма исполнительного привода шкивы 1 и 3 не вращаются, а ведущий...
Рычажный механизм
Номер патента: 1588951
Опубликовано: 30.08.1990
Автор: Родионов
МПК: F16H 21/44
...очередь, щения рычага 2,1588951 новод 7 жестко связан с ссютветствующими концами рычагов 1 и 2.Механизм работает следующим образом, Рычаг 1, совершая угловые перемещения, вызывает волновое движение волновода, который, в свою очередь, вызывает угловые перемещения рычага 2. формула изобретения 10 Рычажный механизм, содержащий опоры и установленные в них рычаги, кинематически связанные между собой, отличающийся тем, что, с целью повышения надежности путем исключения шарниров, кинематическая связь рычагов выполнена в виде гиб кого волновода, жестко соединенного с концами рычагов. 15 Составитель Г. Савоед А. Кравчукж 486га по изобретениямЖ - 35, Рау шскаямбинат Патент, г Спесивь Тех Тир дарственного комит 13035, Москва,еино-издательский...
Механизм трехкоординатных угловых перемещений
Номер патента: 1588952
Опубликовано: 30.08.1990
Автор: Керпелев
МПК: F16H 21/46
Метки: механизм, перемещений, трехкоординатных, угловых
...фиг, 2) закреплен третий кронштейн 17 с вилкой, аналогичный кронштейнам 10 и 15, а в его вилке также установлена гайка 11 третьего винтового механизма с сухарями 13. Винт 18 этого винтового механизма также установленна корпусе 3, а ось его в исходном положении параллельна третьей координатной оси.Механизм работает следующим образом.При вращении винта 18 его гайка 11 остается неподвижной вместе с кронштейном 17, закрепленным на основании 1, а винт 18, ввинчиваясь в гайку, вместе с корпусом 3 вращается вокруг оси цилиндрического выступа 2, совмещенной с первой координатной осью. Через полый цилиндр 5 и установленный в нем рычаг 8 это вращение сообщается фланцу 9. Гайка 11 при этом перемещается в пазу своей вилки.При вращении винта 16 его...
Устройство для преобразования движения
Номер патента: 1588953
Опубликовано: 30.08.1990
Автор: Климавичус
МПК: F16H 21/54
Метки: движения, преобразования
...полюсам магнита статора, ротора 3 с постоянными магнитами, установленного соосно статору с образованием клиновидного воздушного зазора вдоль витка спирали. На роторе укреплены постоянные магниты 4, обращенные одноименными полюсами к полюсам статора и звена.Синхронизирующий механизм выполнен в виде кулачка 5, установленного на валу ротора 3 и предназначенного для взаимодействия со штоком звена 2.Устройство работает следующим образом.В клиновидном зазоре между ротором 3 и статором 1 со ,звеном 2 магнитное поле имеет встречную полярность, которое создает отталкивающие силы двух направлений: перпендикулярной плоскости ротора (осевая сила) и направленной тангенциально к ней (касательная сила). Последняя создает вращающий момент, который...
Механизм возвратно-поступательного движения
Номер патента: 1588954
Опубликовано: 30.08.1990
МПК: F16H 25/08
Метки: возвратно-поступательного, движения, механизм
...колец 12 изфрикционного материала. Шток 7 снабженвизиром 13, отмечающим положение рабочего органа 8 на шкале 14 и рычгом 15 для воздействия на концевые выключатели 6 и 17. Муфты 4 и 5 включения введены в кинематическую цепь последовательно, причем муфта 4 может соединяться с электродвигателем по длиннойили короткой кинематической цепи, а муфта 5, постоянно связанная с ходовой гайкой 6 рабочего органа 8, может соединяться с муфтой 4 или ручным приводом. Муфты 4 и 5 включения выполиены электромагнитными с тремя сооснымизубчатыми колесами, одно из которыхмагнитоуправляемое.Механизм возвратно-постунательного движения работает следующим образом,Для обеспечения перемещения рабочегооргана 8 в режиме поиска (быстро) питание подается...
Кулачковый механизм
Номер патента: 1588955
Опубликовано: 30.08.1990
МПК: F16H 25/08
Метки: кулачковый, механизм
...коромысла-толкателя.На фиг. 1 изображен кулачковый механизм; на фиг. 2 - сечение А-А на фиг. 1. Кулачковый механизм состоит .из кулачка 1 и коромысла-толкателя, выполненного дугообразным, концентричным кулачку и снабженным с внешней стороны зубьями. Коромысло-толкатель 2 установлен в узле 3 регулирования и его зубья находятся в зацеплении с зубьями расположенной там же юстировочной трибки 4. Узел 3 регулирования имеет накладку 5, зажимающую трибку 4 и крепящуюся к узлу при помощи винтов 6.Механизм работает следующим образом,При регулировке механизма слегка отворачивают винты 6, тем самым накладка 5 освобождает трибку 4. Поворачивая трибку 4 в нужную сторону, изменяют плечо коромысла-толкателя 2. Заворачивают винты 6, механизм готов...
Винтовая передача с защитным устройством
Номер патента: 1588956
Опубликовано: 30.08.1990
Авторы: Быстрый, Рыбак, Стухляк, Шкодзинский
МПК: F16H 25/24
Метки: винтовая, защитным, передача, устройством
...стаканами 6 и 7 размещен электрорезистивный нагреватель 8, выполненный, например, из углеродной ткани, пропитанной эпоксидным компаундом и изолированной с двух сторон стеклотканью. Выводы 9 нагревателя 8 соединены с силовым кабелем 10. На внутренней поверхности каждой секции со стороны охватываемой последующей секции установлен датчик 11 температуры.Передача работает следующим образом, При переходе на режим в условиях отрицательных температур через силовой кабель 10 подается рабочее напряжение на соответствующие нагреватели 8, в результате чего происходит нагрев подвижных секций 5, что приводит к таянию льда и снега. Тепловой поток от секций 5 фокусируется на ходовом винте 1, что обеспечивает ускоренный разогрев смазки винтовой...
Храповой механизм
Номер патента: 1588957
Опубликовано: 30.08.1990
Автор: Денисов
МПК: F16H 27/00
...14. Конец рычага 13 соединен с пружиной 15, а на самом рычаге закреплен фиксатор 16. Защелка 17 шарнирно закреплена на неподвижном основании 14, конец защелки 17 соединен с пружиной 18, а на другом конце защелки 17 установлен поворотный ролик 19. Храповой механизм работает следующим образом,При движении штока 7 влево палец 1 О поворачивает водило 4 с собачкой 5 по часовой стрелке до зацепления собачки 5 с очередным зубом храпового колеса 2. Упор 12, преодолевая усилие пружины 15, поворачивает рычаг 13 и выводит из зацепления с делительным диском 3 фиксатор 16. Делительный диск 3 удерживается от поворота по часовой стрелке при скольжении собачки 5 по зубьям храпового колеса 2 роликом 19 защелки 17 под действием пружины 18.При...
Передача с промежуточными звеньями
Номер патента: 1588958
Опубликовано: 30.08.1990
Авторы: Капилиович, Маркевич
МПК: F16H 29/00
Метки: звеньями, передача, промежуточными
...В сквозных отверстиях 13 размещены шарики 15. Шатуны 12 устаНовлены с возможностью взаимодействия с помощью шариков 15 с одним из копирных Пазов 6 элемента 4 и замкнутым пазом 2 быстроходного звена 1, а с помощью направляющих элементов 14 - с пазами 5. Про. филь контактной поверхности 16 шатунов 12 выполнен по восходящей кривой.Передача с промежуточными звеньями работает следующим образом.При вращении быстроходного звена замкнутый паз 2 воздействует на шарик 15 и он, перемещаясь в копирном пазу 6, вызывает движение шатуна 12. Шатун 12 за счет взаимодействия посредством шарика 15 с па. зами 2 и 6 и посредством направляющих элементов 14 радиальным пазом 5 совершает сложное движение, в процессе которого контактная поверхность 16 шатуна 12...

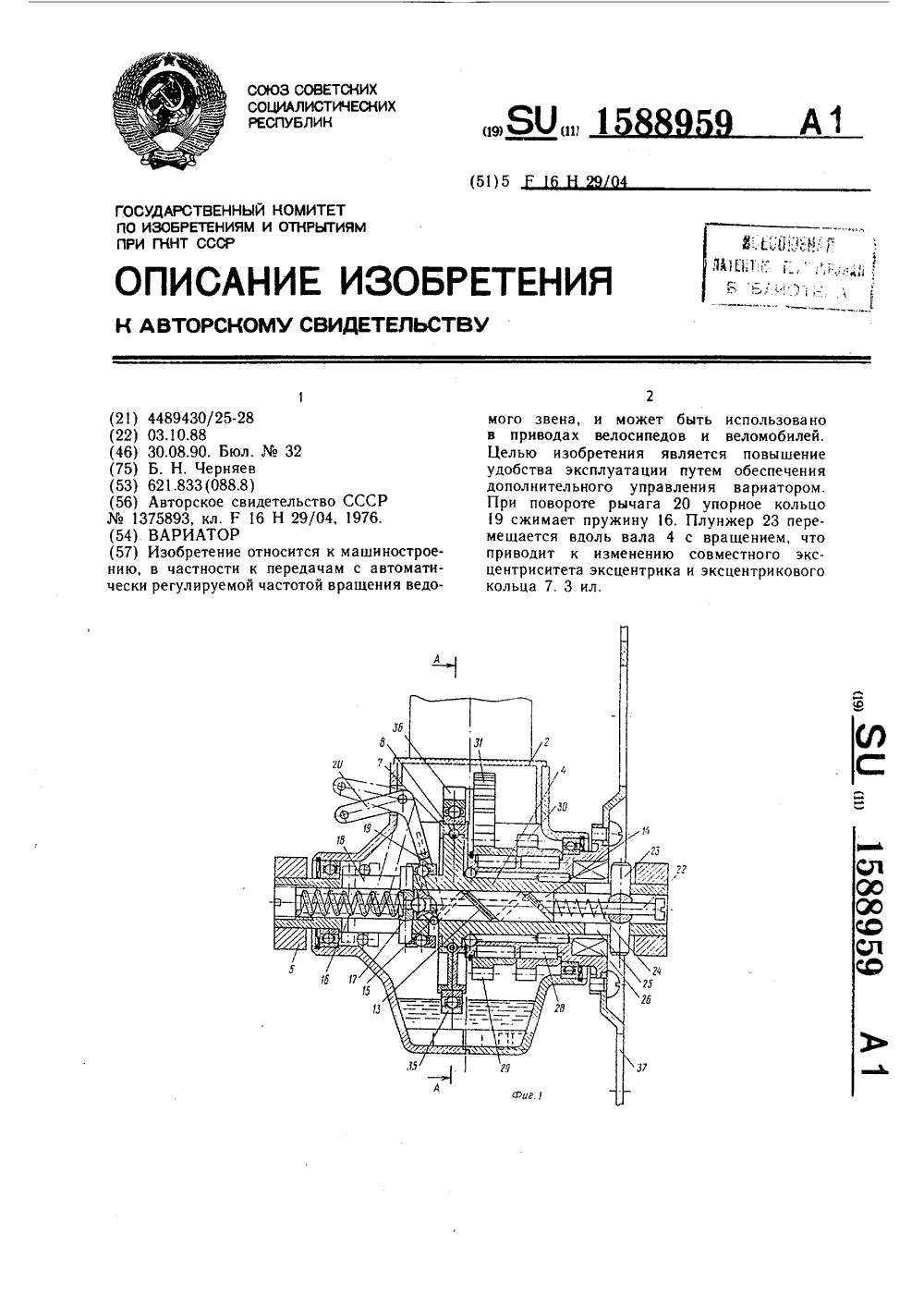

Вариатор
Номер патента: 1588959
Опубликовано: 30.08.1990
Автор: Черняев
МПК: F16H 29/04
Метки: вариатор
...шестерни 29, 30. Шестерни, заклиниваясь роликами 28 в канавках ведомого вала 21, передают на него вращение только в одном направлении, по ходу вращения педалей, но с частотой, зависящей от величины эксцентриситета Л и соответствующих ему углов а поворота секторов.На фиг. 3 приведен график а - р при различных значениях эксцентриситета Л. Синусоидальная форма кривой графика опре делена профилем кулачковых поверхностей 36.Цикловое синусоидальное изменение угла поворота секторов можно согласовать с синусоидальным изменением окружного усилия на педалях, На фиг. 3 под графиком а - р показана установка рычагов педалей и последовательные фазы их поворота. Как видно из фиг. 3, фаза установки рычагов педалей связана с фазой эксцентрика...
Электромеханический привод исполнительных органов
Номер патента: 1588960
Опубликовано: 30.08.1990
Автор: Романов
МПК: F16H 37/08
Метки: исполнительных, органов, привод, электромеханический
...распределенного ряда скоростей исполнительных органов 21 - 24 требуется равномерное размещение возможных значенийна числовой оси, Для этого необходимо равенство интервалов ДЗ и ЗЖ (фиг. 2)Скорость ротора электродвигателя 31 составит а (1 - 5), а скорость электродвигателя 4 станет пропорциональна значению(4) р= - 02 сг Соблюдая это условие, каждому исполнительному органу 21 - 24 при их последовательной работе может быть установлен ряд скоростей в отношении - 1,0, 1,2,3,4 (в дальнейшем: Задний ход, Ноль скорости, первая, вторая, третья и четвертая скорости Вперед) .Для работы исполнительных органов (например, исполнительного органа 21) обеспечивается соблюдение следующих условий: 1 ф 1 - 5 д) и условие выбора значения ар...
Зубчатый редуктор
Номер патента: 1588961
Опубликовано: 30.08.1990
Авторы: Павленко, Петер, Фасхиев
МПК: F16H 55/08, F16H 55/18
...оси колеса 6. Вследствие этого на прямом ходе на опорах промежуточного вала 2 уменьшаются осевые силы, что повышает их ресурс. На обратном ходе, редуктора осевая сила от конической пары суммируется с результирующей осевой силой от цилиндрической пары, в связи с чем в роли опор валов используют подшипники, воспринимающие кроме радиальных и осевые силы. Осевая сила в коническом зацеплении по величине незначительна по сравнению с окружной силой, следовательно, результирующая осе 4ся конических колес 4, 5 и установленную на валах 2, 3 пару зацепляющихся цилиндрических колес 6, 7 с наклонной к осям валов 2, 3 линией зубьев для разгрузки вала 2 от осевого усилия. Зубья колес 6, 7 выполнены круговыми, а центры образующих их линии дуг...
Зубчатое колесо
Номер патента: 1588962
Опубликовано: 30.08.1990
Автор: Петров
МПК: F16H 55/17
...путем улучшения охлаждения зубчатого колеса.На фиг, 1 показано зубчатое колесо, вид спереди; на фиг. 2 - то же, вид слева; на фиг. 3 - разрез А-А на фиг. 2.Зубчатое колесо (фиг. 1) содержит канавки 1, нарезанные на внешней поверхности Колеса по спирали, огибающей ее по контуру и соосной оси, причем глубина канавок превышает высоту зубьев. В теле колеса между внутренним отверстием и диаметром колеса по дну спиральных канавок расположены неортогональные торцам сквозные каналы 2, которые на выходе соединены с тороидальными канавками 3. Диаметр канавок, их количество н расстояние между ними зависит от габаритов колеса, используемых материалов, условий работы.Введение сквозных каналов позволяет осуществлять подачу жидкости сквозь тело...
Зубчатая передача
Номер патента: 1590763
Опубликовано: 07.09.1990
Автор: Басинюк
МПК: F16H 1/08, F16H 55/14
...погрешностями шагов зацепления упругие втулки 7 устанавливаются в зависимости от габаритных размеров зубчатых колес: либо на четных виткаходного иэ зубчатых колес и нечетныхдругого (цля зубчатых колес срецнегодиаметра, Фиг, 3), либо в шахматном,поряцке в окружном направлении так,что при работе перецачи фазы прохожцения элементами 5 осевой плоскостиколес 1 и 2 совпацают (для зубчатыхколес большого циаметра, Фиг, 4), Этообеспечивает повышенную окружную поцатливость зубчатых сопряжений прикромочном и срединном цинамическомвзаимодействии зубьев,Передача работает следуюаим образом,Врашаюший момент передается зацеплением колес 1 и 2. Благоцаря выоорушагазацепления цлина основных ок"ружностей циаметра д колес 1 и 2 некратна шагу Р. Это...
Объемная гидропередача
Номер патента: 1590764
Опубликовано: 07.09.1990
Авторы: Большаков, Куранов, Саков
МПК: F16D 31/06, F16H 39/00
Метки: гидропередача, объемная
...18,1а оттуда - по гидролинии 22 черезФильтр 12 во всасывающую гицролинию13 насоса 7. При понижении температуры рабочей жидкости ее объем в гицро"передаче уменьшается, а при повыше нии температуры увеличивается, чтокомпенсируется перемещениями разделителя 19 компенсатора 18, изменяющимиобъем полости 20 ниже цопустимой величины. При падении давления рабочейжидкости в полости 20 и ниже допустимой величины проиэвоцится дозаправкаобъемной гицропередачи из гидролинии16 в полость 20 через обратный клапан,17,При повышении или понижении температуры рабочей жидкости до крайних1 допустимх размеров перемещения разделителя 19 со штоком 24 цостигают величин, при которых толкатель 25 или 26вступает в контакт с торцом 27 или 28распределителя 23,...
