F16H — Передачи

Номер патента: 1564438

Опубликовано: 15.05.1990

Автор: Орлов

МПК: F16H 39/00

Метки: гидравлический, объемным, привод, регулированием

...может быть использовано вобъемных гидропередачах состоящих иэ5однотипных гидравлических машин,Цель изобретения - устранение повышенных диагностических нагрузок,На чертеже дана схема гидравлическо го привода с объемным р егулир ов аи Оем, где и, и и соответственно частоты оборотов валов насоса и гидродвигателя,Гидравлический привод с объемнымрегулированием содержит связанные меж ду собой с образованием замкнутогоконтура 1 регустрируемый гидронасос2 и нерегулируемый гидродвигатель 3с одинаковыми значениями максимальнойподачи, при этом гидродвига Отель 3 выполнен с числом рабочих органов меньшим, чем гидроцасос 2 неболее, чем на два, Вал 4 гидронасосавращается со скоростью и , а вап 51 ргидродвигателя - со скоростью и, 25Гидравлический...

Номер патента: 1564439

Опубликовано: 15.05.1990

Автор: Лежнин

МПК: F16H 39/06

Метки: гидравлическая, передача, регулируемая

...18 и 19образуют шестеренную передачу, Распределитель 12 установлен с возможностью вращения вокруг оси ведущеговала 16. Распределитель 13 с патрубками 14 установлен с возможностьюповорота в корпусе вокруг аси ведущего вала 16, В распределителях12 и 13 выполнены каналы 25 и 26,связанные с патрубками .14, адин иэкоторых всасывающий, а другой нагнетательный, Распределители 1 2 и 13каналами 25 и 26 связаны между со 50бой, Наклонная шайба 5 выполненас возможностью изменения угла наклона,Передача работает следующим образом,55При вращении ведущего вала 15косая шайба 2 взаимодействует снаклонной шайбой 4 и поршни 10 блока цилиндров 8 совершают возвратнопоступательное движение, Жидкостьпод давлением через распределитель12, вращающийся...

Номер патента: 1564440

Опубликовано: 15.05.1990

Автор: Гусеница

МПК: F16H 41/00

Метки: гидродинамическая, передача

...жидкость, находящаяся в насосном колесе 2, благодаря полости 18,не вся сразу, а постепенно поступаетна лопасти 10, Рабочая жидкость поддействием центробежных сил образуетжидкостное кольцо, которое вследствиеналичия пазов 13 н лопастях 10 имеет55,равномерную толщину по всей его окружности, 1 од действием динамического на"пора рабочая жидкость исткает из жид"костного кольца через щель 19 на боковой поверхности 2 кожуха 3 насосного колеса 2 и попадает 1 а нхадныеучастки 8 направляющих желобон 6 и 7,охватывающие щель 9 .с внешней стороны, По направляющим желобам 6 и 7 рабочая жидкость поступает на турбинноеколесо 5, где она создает вращающиймомент, Отработавшая жидкость послевыхода из турбинного колеса 5 направляется на лопасти...

Номер патента: 1566117

Опубликовано: 23.05.1990

Авторы: Абачараев, Ковтун, Прокофьев

МПК: F16H 1/00

Метки: волновой, мотор-редуктор

...элементом 5 и поршнем 7 может быть установлена мембрана 9 (фиг,2), а текучая несжимаемая масса 8 может быть выполнена в виде большого количества мел ких шариков, Для герметизации линейного электропривода применяется крышка 10,Волновой мотор-редуктор работает следующим образом,5 ОПри подаче напряжения на пьезоэлектрический элемент 5 происходит его радиальная деформация, которая через поршень 7 и текучую несжимаемую массу 8 передается на толкатель 6, деформирующий гибкое колесо 1, взаимодействующеес жестким колесом , 2, При снятии напряжения с пьезоэлектрического элемента 5 он дефор-. мируется в первоначальное состояние, а толкатель 6 за счет сил упругости гибкого колеса 1 возвращается в ис"ф ходное положение, При этом гибкое...

Номер патента: 1566118

Опубликовано: 23.05.1990

Авторы: Костиков, Михайловский, Фурсяк, Чепиль

МПК: F16H 1/00, F16H 55/00

Метки: волновой, жесткое, зубчатой, колесо, передачи, шаговой

...зубьев пары секторов6, расположенных на ободе 2. Междувыступами 3 и 4 в ободьях 1 и 2 выполнены соответственно по два паза7 и 8, в которых размещаются высту- ЗОпы 3 и 4 при соединении ободьев 1 и2 между собой, При этом секторы 5 иб располагаются равномерно по окружности ободьев 1 и 2, а выступы одного обода входят в пазы другого с натя гом, равным по величине сумме микронеровностей сопрягаемых поверхностей,Жесткое колесо работает следующимобразом,В волновой зубчатой передаче (не 40показана) вращающийся генератор волндеформирует гибкое колесо, зубья которого взаимодействуют с зубчатымисекторами 5 и 6, расположенными поокружности составного жесткого колеса, Если последнее является остановленным звеном волновой передачи, товолна...

Номер патента: 1566119

Опубликовано: 23.05.1990

Авторы: Ананян, Головнин, Григорьев, Кочешков, Левин

МПК: F16H 1/00, F16H 57/00

Метки: волновой, генератор, передачи

...поступает в пространство межцу втулкой 9 из эластичного материала и цилиндром 1, 1 оддействием давления рабочего телавтулка 9 эластичного материала деФормируется на двух диаметрально противоположно расположенных участкахмежду прилегающими к цилиндругибкими полосами 10 или в пределахокон армирующего его цилиндрическогокольца 15 и, надавливая на гибкоезвено (не показано), деформирует его,При повороте золотника до соединенияего каналов 7 и 8 со следующими радиальными каналами 3 втулка 9 деформируется на соседних по отношению кпредыдущим участках, Одновременномрадиальные каналы 3; расположенныеОпод углом 90 , соединяются с каналами 6 низкого давления золотника 4 иОвтулка 9 на ччастках пол гглом 90 кдеформируемым участкам,...

Номер патента: 1566120

Опубликовано: 23.05.1990

Авторы: Мазяров, Макаров, Медведев, Медведева

МПК: F16H 1/04

Метки: зубчатая, механическая, передача

...колесам 2 радиусами начальныхокружностей. Колеса 2 и 5 установлены на своих валах (1 и 4) с возмож, Ностью поворота и фиксации, Парныезубья 6 ведомого колеса 5 обеспечивают возможность реверсирования передачи.Настройка и работа механическойЗубчатой передачи осуществляется следующим образом,В соответствии с выбранным закономдвижения ведомого звена (вала 4) эаодин полный оборот подбираются парыВедущего колеса 2 и ведомого колеса5, имеющие одинаковую сумму радиусовНачальных окружностей зубчатых венцов и необходимое передаточное отношение. Затем выбранные пары колес 2 4 Ои 5 устанавливаются на валах 1 и 4следующим образом, Устанавливаетсяпервая пара колес 2 и 5 на валах,1 и4, вводятся в зацепление зубчатыевенцы так, что...

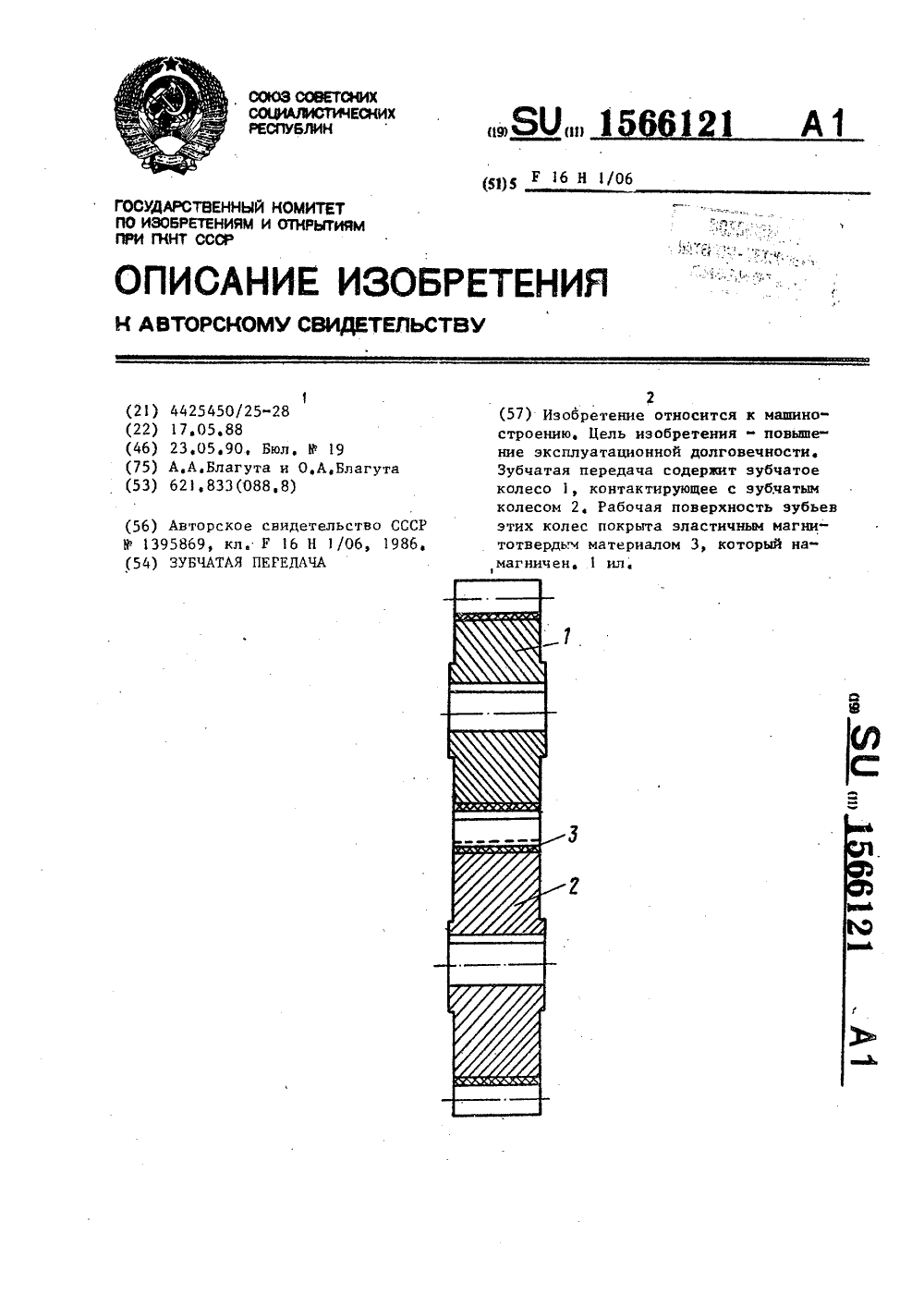

Номер патента: 1566121

Опубликовано: 23.05.1990

Автор: Благута

МПК: F16H 1/06

Метки: зубчатая, передача

...101 Изобретение относится к областимашиностроения и может быть использовано в редукторах механических передач.Цель изобретения - повышение эксп 5луатационной долговечности зубчатыхпередач за .счет повышения плавностиих работы, уменьшения износа зубчатыхколес и расхода смазки. 10На чертеже изображена зубчатаяпередачаф разрез.Зубчатая передача содержит зубчатые колеса 1 и 2 с утоненными зубьями. Рабочая поверхность зубьев зубча тых колес 1 и 2 армирована антифрикционным материалом 3, который выполнен эластичным, магнитотвердым и намагничен,В качестве армированного слоя рабочей поверхности зубьев зубчатыхколес 1 и 2 используют эластичные магнитотвердые материалы 3, состоящие,например, из смеси изопрен-стирольного термоэластопласта 20-25%...

Номер патента: 1566122

Опубликовано: 23.05.1990

Автор: Явич

МПК: F16H 1/14

Метки: импульсный, привод, явича

...и допол"нительную, составленные соответственно из пар конических колес 4, 5 и6 7. Колеса 4 и 6 закреплены на валудвигателя 1 и различаются между собойчислами зубьев, а колеса 5 и 7 соответственно установлены на своих толкателях 2 и 3 с воэможностью вращения и их возвратно-поступательногоперемещения перпендикулярно оси двигателя 1,Выходные импульсы снимаются с вала8 двигателя 1,ЗОИмпульсный привод работает слеДующим образом.В исходном положении толкатель 2 включен и колесо 5 смещено вдоль оси в сторону колеса 4, вследствие чего передача этих колес эаклинена и вал 8 двигателя 1 остается неподвижным, тогда как в то же время вто 40 рой толкатель 3 дополнительной передачи колес 6 и 7 выключен, колесо 7 отведено им в положение...

Номер патента: 1566123

Опубликовано: 23.05.1990

Авторы: Аваков, Андреев, Журавлев, Заколдаев, Смирнов

МПК: F16H 1/20, F16H 55/17

Метки: зубчатое, колесо, составное

...скрепленные между собой с торцовым зазором.л, и угловым смещением2 друг относительно друга соосныезубчатые диски 1-3, Соседние диски1, 2 и 2, 3 скреплены торцовым зубчатым соединением с зубьями 4 в торцовой плоскости дисков 1-3 кругово Ого профиля для взаимного выпукловогнутого контакта, а угловой шагзубьев 4 торцового соединения выбранравным взаимному угловому .смещениюС соседних дисков 1, 2 и 2, 3. Чис,ло дисков может быть любым, Осеваяфракция дисков 1-3 обеспечиваетсяболтами 5, Величина зазора Д можетбыть выбрана из соотношенияс 30015 ( (02+5-" -ф тп фьл где ш - модуль зубьев дисков, аих угловой шаг.Границы соотношения определены технологическими условиями выполнения торцового зубчатого соединения и условиями деформации зубьев...

Номер патента: 1566124

Опубликовано: 23.05.1990

Авторы: Дидух, Меметов, Садовский, Хайлис, Цымбал

МПК: F16H 1/24

Метки: колес, механизм, некруглых, приводной

...ведущего вала в неравномерное вращение по определенному законуведомого вала.Цель изобретения - повышение прочности и долговечности эа счет введения конструктивных добавлений,На фиг,1 изображен приводной механизм иэ некруглых колес; на фиг.2сечение А-А на фиг,1Приводной механизм содержит ведущее некруглое колесо 1 в виде звездочки и ведомое некруглое колесо 2с внутренними 3 и наружными 4 цевками, находящиеся в зацеплении. Колесо1 состоит из корпуса 5 с зубьями изубчатых накладок 6, жестко соеди - .ненных с корпусом штифтами 7, Коле 30со 2 состоит из корпуса 8 с проточенной по торцу вдоль всего периметраканавкой для установки внутренних цевок 3, По одну и другую сторону корпуса 8 установлены боковые наружные 35цевки 4,...

Номер патента: 1566125

Опубликовано: 23.05.1990

Авторы: Бржозовский, Королева, Марусев

МПК: F16H 13/02

Метки: многоступенчатая, передача, фрикционная

..." фрикционными дисками 153 и 4; третья ступень - фрикционнымидисками 5 и 6, Все фракционные диски установлены на параллельных валах 7-10 в корпусе 11, Ведущие фрикционныедиски 3 и 5 второй и третьейступеней установлены на своих валахс ведомыми фрикционными дисками 2и 4 соответственно первой и второйступеней,Число ступеней выбрано равным 25 где ш - число ступеней передачи, полученное округлением расчетногозначения до ближайшего целого,оЪ1 - общее передаточное отношениепередачи.Передаточное отношение и высота рабочей. поверхности дисков каждой ступени выполнены одинаковыми, а диаметральные размеры дисков каждой по 35 следующей ступени увеличены по от. ношению к диаметральным .размерам дисков предыдущей ступени в число С раз, равное 2...

Номер патента: 1566126

Опубликовано: 23.05.1990

Автор: Богданов

МПК: F16H 21/00

Метки: кривошипно-ползунный, механизм, симметричный

...3. К другим концам шатунов 6 второй пары жестко прикреплены прямолинейные стержни 8 (НЬ, ЫЬ одинаковой длины. Стержни 8 расположены вдоль продольных осей шатунов б и являются их продолжением, К другим концам рычагов 7 жестко прикреплены прямолинейные стержни 9 Щ, И Я )( ( 55 одинаковой длины, Стержни 9 расположены вдоль продольных осей рычагов 7 и являются их продолжением, Какчастный случай шатуны 6 и стержни 8,рычаги 7 и стержни 9 могут быть выполнены за одно целое,Механизм работает следующим образом.При повороте кривошипов 3 на уголц от оси симметрии шатуны 5 и 6 ирычаги 7 совершают сложное движение.При этом концы шатунов 5, связанныешарниром П, вместе с полэуном 4 совершают прямолинейное однонаправленное движение по оси...

Номер патента: 1566127

Опубликовано: 23.05.1990

Автор: Матвеев

МПК: F16H 21/00

Метки: механизм, шарнирно-рычажный

...своими стойками в направляющих 3 и 4 П-образный ползун 7 и установленный в направляющей 5 дополни Отельный ползун 8. С П-образным пол:зуном 7 одним концом жестко связан;прямолинейный стержень 9, с другимконцом которого шарнирно связана одним концом кулиса 1 О, имеющая два кам ня 11 и 12, На основании 1 установлены соосно два кривошипа 13 и 14,Шатун 15 шарнирно связан одним концомс кривошипам 13, а другим концом через общий шарнир 16 - с подзуном .6 икамнем 11. Шатун 17 шарнирно связанодним концом с кривошипом 14 а другим концом - с перекладиной П-образного ползуна 7, Камень 12 кулисы 10шарнирно связан с доголнительным пол- З35эуном 8,Механизм работает следующим образом,При вращении кривошипа 13 шатун15 сообщает ползуну 6...

Номер патента: 1566128

Опубликовано: 23.05.1990

Автор: Смирнов

МПК: B66F 9/06, F16H 21/00

Метки: механизм, направляющий, прямолинейно, шарнирно-рычажный

...шатун 4 поворачивается в противоположном направлении.При этом его шарнир Р перемещаетсяпо отрезку прямой, пересеченной сосью вращения коромысла 2, а шарнирС через шатун 5 поворачивает шатун3 вокруг шарнира Е на угол 2 с, Одновременно коромысло 2 через шарнир Есообщает шатуну 3 движение котороескладываясь с движением, получаемымот шатуна 5, в итоге сообщает точке Сшатуна 3 движение по прямолинейнойтраектории, проходящей через ось шарнира А,Формула изобретения1, 1 Царнирно-рычажный прямолинейно направляющий механизм, содержащий основание, треугольное коромысло, первой вершиной шарнирно связанное с основанием, и треугольный шатун, первой вершиной шарнирно связанный с второй вершиной коромысла, прн этом вторая вершина шатуна является...

Номер патента: 1566129

Опубликовано: 23.05.1990

Авторы: Абдраимов, Алимов, Алмаматов, Парышкура

МПК: F16H 21/00

Метки: кулисный, механизм

...стойку 1 с пря Омолинейными направляющими 2, установленный в них ползун 3 с закрепленнойна нем с воэможностью вращения кулисой 4, механизм 5 смещения кулисы,ограничитель 6, установленные на ползуне 3 и предназначенные для взаимодействия с кулисой 4, механизм 7 сме- .щения ползуна, ограничитель 8 перемещения ползуна, пружины 9 и кривошип10, установленный на стойке и кинема" 3 Отически связанный с кулисой 4.Механизм работает следующим обра. вом,В положении, когда ползун 3 пружиной 9 поджат к ограничителю 8 и находится в крайнем верхнем положении,вращение кривошипа 10 преобразуетсяв качательное движение кулисы 4, асам ползун 3 остается неподвижен, После приведения в действие механизма 7 40 смещения ползуна его толкатель перемещает...

Номер патента: 1566130

Опубликовано: 23.05.1990

Автор: Абрамцев

МПК: F16H 21/16, F16H 37/12

Метки: вращательного, движения, механизм, преобразования, рычажно-зубчатый, сложное

...13,которое через колесо 15 сообщается валу 16. 1 з.п, ф-лы, 1 ил,де, например, планшайбы 7, На ведущем валу 18, жестко связанном с водилом 3, закреплено приводное зубчатоеколесо 19 связанное с приводом (непоказан).Механизм работает следующим образом,Вращение вокруг оси У-У от привода через колесо 19 передается водилу 3, а от него через кривошип 5 ишатун 8 ползуну 7, а через шатун 12 -коромыслу 11, вал 10 которого совершает круговое вращение в кольцевойпроточке 9, Связанное с валом 10 ведущее коническое колесо 13 через ведомое колесо 15 сообщает вращение ведомому валу 16 с закрепленной на немпланшайбой 17,Одновременно сателлит 4, обкатываясь при вращении водила 3 по центральному колесу 2, сообщает вращение вокруг оси Х-Х кривошипу 5,...

Номер патента: 1566131

Опубликовано: 23.05.1990

Авторы: Иванов, Труш

МПК: F16H 21/46

Метки: координатор, пространственный

...3 кулисы 2, шарнирно связанная с основанием 1, имеет паз 13,предназначенный для взаимодействиясо штифтом 5, жестко закрепленнымна основании 1. Планка 10 имеет цилиндрическое отверстие, в котором,подвижно установлена вторая сфера 4,причем диаметр отверстия меньше диаметра этой сферы. Пространственный координатор работает следующим образом,При вращении гаек:8 происходит перемещение рамок 6 и 7 и соответственно планки 10 относительно основания 1. Под действием планки 10 кулиса2 изменяет свое угловое положение впространстве, при этом пружины 12обеспечивают постоянное поджатиепланки 10 к сфере 4, Исключение проворота кулисы 2 вокруг продольнойоси обеспечивается штифтом 5, закрепленным на основании 1 и размещеннымв пазу 13 сферы 3,Формула...

Номер патента: 1566132

Опубликовано: 23.05.1990

Автор: Тарасюк-Васильев

МПК: F16H 25/00

Метки: движения, кулачковый, механизм, преобразования

...и износостойкости за счет введения дополнительной кинематической цепи,На чертеже изображен кулачковый механизм.Кулачковый механизм состоит из ус.тановленного на валу 1 двухпрофильного кулачка 2, толкателя 3 с роликом 4на конце и дополнительного толкателя5, также снабженного роликом 6, Ролик4 толкателя 3 поджат к основному профилю 7, а ролик 6 толкателя 5 - к дополнительному профилю 8 кулачка 2,причем точки контакта профилей с роликами расположены диаметрально противоположно, Толкатель 5 снабжен зубчатой рейкой 9, входящей в зацепление с 25зубчатым колесом 10, связанным с роликом 4 толкателя 3 механизмом 11 свободного хода,Способ преобразования движения реализуется следующим образом,Профилировка основного 7 и дополнительного 8 профилей...

Номер патента: 1566133

Опубликовано: 23.05.1990

Авторы: Романычев, Сергеев, Синодеев

МПК: F16H 27/02

Метки: герметизированное, движения, передачи, поступательного, пространство

...13 волнового провода 14, Для возврата рычагов 7-9 в исходное положение их первые плечи 10 подпружинены друг к другу пружиной 15, а на концах плеч 10 выполнены зубья 16, взаимодействующие с зубьями 4 штока 3, Для возврата в исходное положение штока 3 последний подпружинен к корпусу 1 пружиной 17,Устройство работает следующим образом,В исходном положении генератор 3выведен из зацепления с упругой обоймой 12, Под действием сил собственной упругости, а также с помощью пружины 15 обойма 12 принимает формукольца и выводит зубья 16 рычагов7-9 из зацепления с зубьями 4 штока3, Последний под действием пружины17 также возвращается в исходноеположение (крайнее правое в плоскости чертежа),Гпециальным устройством (не показано) растягивают...

Номер патента: 1566134

Опубликовано: 23.05.1990

Авторы: Миронов, Муравьев

МПК: F16H 27/04

Метки: выстоем, передача, планетарная

...- вид А на фиг,1; нафигЗ - расположение звеньев передачи в момент выстоя; на фиг.4 - вид 8 на фиг.З.Передача содержит корпус 1, два центральных колеса 2 и 3 с наружными зубьями, первое иэ которых связано с корпусом 1 и выполнено из двух круговых секторов, водила 4 с двух- венцовым сателлитом 5, Венец 6 сателлита 5 выполнен иэ двух круговых сек 1 оров и взаимодействует с центральным колесом 2, венец 7 взаимодейст-, вует с центральным колесом 3, Радиус начальной окружности одного иэ секторов венца 6 сателлита 5 равен радиусу начальной окружности венцаа число зубьев круговых секторов венца 6 равно числу зубьев центрального колеса 2, что обеспечивает услоВие соосности передачи,35Передача работает следующим образом.При ведущем водиле 4 его...

Номер патента: 1566135

Опубликовано: 23.05.1990

Авторы: Буряк, Кукарин, Перцевой

МПК: F16H 29/00

Метки: перемещения, шагового

...с упором 5523, не находящимся в зацеплении с собачками 8 и 9,Устройство работает следующим образом,в одом, установлен двуплечий рычаг 13,связанный тягой 18 с дополнительнойсобачкой 9, При обратном ходе двуплечий рычаг 13 отсоединяет собачку 9 от храпового колеса 6. 3 ил,Шаговый поворот храпового колеса 6выполняется, например, против часовойстрелки (фиг.1), холостой ход привода обратно - по часовой стрелке,В исходном состоянии обе собачки8 и 9 прижаты пружинами 10 соответственно к упорам 11 и 12., шатун 3кривошипно-шатунного механизма пневмоцилиндра 2 находится в крайнем левом положении, Подается команда нареверсивный пневмоцилиндр 2 шатун 3которого поворачивает водило 4 и храповое колесо 6 по заданному закону,Вследствие того, что...

Номер патента: 1566136

Опубликовано: 23.05.1990

Авторы: Боровлев, Гусев, Димитров, Дубровский, Корогод, Лившиц, Пыхов, Чудный, Шперлин, Янушевский

МПК: F16H 29/22

Метки: бесступенчатая, механическая, передача, регулируемая

...образом,При вращении входного вала 1 (эксцентриситет не равен нулю) промежуточный вал 5 вследствие взаимодействия зубьев храповика 6 с рабочим телом 1 О, ведомым элементом .8 и корпусом 3 совершает сложнопараллельноедвижение, вращательная составляющаякоторого (возвратно-вращательное движение) преобразуется храповиком 7через рабочее тело 11 и ведомый элемент 9 во вращение выходного вала 2в одном направлении. Период колебанийпромежуточного вала 5 равен продолжительности одного оборота входноговала 1, а направление движения выходного вала определяется наклоном зубьев храповиком 6 и 7 и рабочих тел 10и 11, При этом характер движениявыходного вала определяется количеством и взаимным расположением рабочих тел, а также соотношением...

Номер патента: 1566137

Опубликовано: 23.05.1990

Авторы: Дьяконов, Котов

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...сателлиты 8 и 20 начинают вращаться, запасая в рабочих маховиках 10 и 22 кинетическую энергию,Через зубчатые колеса 12, 13 и 26, 27получают вращение и запасают кинети-,ческую энергию тормозные маховики 5 и28,После окончания раскрутки маховиков автоматически отключают электродвигатель 16 и управляемые муфты 11,14, 24 и 25. Аккумулированная в герметичном корпусе 1 энергия за счет снижения аэродинамических потерь можетсохраняться в течение длительного времени,При необходимости вращения аккумулятора в какую-то сторону включаюттормоз 6 и входной вал с помощьютормозного маховика 5 затормаживается вплоть до вращения в противоположную сторону, Сателлиты 8 с рабочимимаховиками 10 начинают обкатыватьцентральное колесо 7 с внутреннимизубьями за...

Номер патента: 1566138

Опубликовано: 23.05.1990

Авторы: Ефимов, Машков, Раскин

МПК: F16H 57/02

Метки: редуктор

...указанныхстрелками Р и Т (фиг.1), Посколькупазы 8 в приливах 7 выполнены состороны, противоположной действующимусилиям Р и Т эти условия надежновоспринимаются стаканами 6,Изобретение относится к машиностроению и может быть использовано вредукторах шахтных подъемных машин,Цель изобретения - повышение на 5дежности и долговечности работы редуктора эа счет бесконсольного опи"рания стаканов в приливах, выполненных на внутреннихстенках корпуса редук 1 ора р 10На фиг,1 изображен редуктор продольный разрез на фиг,2 - сечениеА-А на фиг,1,Редуктор содержит зубчатые колеса 1 и 2, собранные вместе с подшилниками 3 на валу 4, нераэъемный корпус 5 и стаканы 6, установленные вприливах 7, выполненных на внутренних поверхностях стенок корпуса 5,На...

Номер патента: 1566167

Опубликовано: 23.05.1990

Авторы: Петренко, Степанов, Титов

МПК: F16H 33/02

Метки: аккумулятор, кинетической, энергии

...2, а хладагент циркулирует пе теплообменнику 1 5, охлаждаяэнергетический блок.В случае превышения допустимойскорости вращения маховика 1 автоматические центробежные муФты отключают вакуум-насосы 5 и 6. При этомвакуумирование корпуса 2 прекращается, увеличивается аэродинамическое сопротивление, маховик 1 с ротором 3снижают скорость вращения до допустимой, а центробежные муФты включаютсявновь.5За счет расположения гидронасосов8 и 9 и вакуум-насосов 5 и 6 в параллельных плоскостях и разделенияпотоков мощности от энергетическогоблока (ротора 3) и насосам 5, 6, 8 и9 происходит снижение инерционныхнагрузок и уровня колебаний в системе.5 Кроме того, установка обратногоклапана на корпусе аккумулятора позволяет сохранить разрежение в корпу...

Номер патента: 1567129

Опубликовано: 23.05.1990

Автор: Эрнст

МПК: B25J 17/00, F16H 55/18

Метки: беззазорный, главной, манипулятора, меньшей, мере, одной, оси, привод

...стальной зубчатой ступени, Если использовать четырехступенчатую передачу, то третья ступень может быть выполнена в качестве стальной зубчатой передачи.Ведомое колесо 28 второй ступени 20 установлено в корпусе 32 через подшипник 33Соединенная с ведомым колесом 28 втулка 34 воздействует через зажимное приспособление 35 (фиг.З) на третью ступень 21, выполненную в качестве стальНой зубчатой передачи, например, с цилиндрическим зубчатым зацеплением. Для привода третьей ступени 21 предусмотрены две части 36 и 37 шестерни, которые выполнены с торсионной затяжкой друг относитель 5156/1 но друга. Они воздействуют на ведомое колесо 38, втулка 39 которого затянута через винтовое соединение 40 с втулкой 29 опоры стрелы 9. 1 ри этом колесо 38...

Номер патента: 1567824

Опубликовано: 30.05.1990

Авторы: Басинюк, Берестнев, Кот, Чемисов

МПК: B22F 5/08, F16H 1/18, F16H 55/17 ...

Метки: винтовая, зубчатая, передача

...бпение размера цор; тто направлению действия магнитного поля (т.тт. в направлении снижения порттс тости) рттэмер пор сттттжается, обеспечивая и повьппецие капиллярцого ттотеттттттттлд порошкового материала. Поэтому при последующей пропитке эдготовки 3 расплавленным материалом, последний более интенсивно впитывлется более мелкими порами, оставляя незаполненнымиболее крупные. На расстоянии Л (фиг.З)пористость заготовки 3 составляет2-57., а на расстоянтги В - 10-187 Необходимое количество расплавленного материала рассчитывается.П р й м е р. Иэготлвлтттллтт порошковое винтовое кочесо диаметром 32 ими длиной 40 мм. 1 одулт зубьев 2,0 им.Величина осевого хопа пятна контакта(А-В) 20 им. тругтте плрлиетры А=30 мм,В=10...

Номер патента: 1567825

Опубликовано: 30.05.1990

Автор: Шашкин

МПК: F16H 3/20

Метки: кулачково-зубчато-рычажный, механизм

...6 с, с/с 1 и ся образуют рабочий проФиль кулачка 6 с йа, который охватывает угол /.р рабочегоопрофиля, равный . =180 , и располагается по другую сторону от оси я/Аб, Таким образом, кулачки 18 и 17 имеют одинаковые профили, которые вырезаются внутренним образом в шайбе, очерчецной по окружности, когда ролик 16 ряспопягяется ц описывает профиль кулачка вцутрецш/и с(бряэом. Работа механизма //существпяется следующим образом.Выходцое колесо 15 прцх/дит в движение в том спучяе, если цяряплепогрямм АВСО цярушец, чтс/ происходит, когда ця скпредепс ццом ицтсрвяпе цремеци движения крцвсшцпа 1 изменяется его длцця ц дпцця шятуця 9. Это делается с помощью купячкоцого мехяциэмя, цо тяк, что одцовремсццо угол выстоя может регулироваться цо его...

Номер патента: 1567826

Опубликовано: 30.05.1990

Авторы: Семенов, Хавский, Черепанов

МПК: F16H 3/22

Метки: зубчатая, передача, переключаемая

...переключаемой передачи посредством применения автоматического устройства для сдвига зубчатых колес друг относительно друга в осевом направлении.На чертеже показана схема зубчатой переключаемой передачи.Зубчатая переключаемая передача содержит корпус 1, вал 2, на котором установлено зубчатое колесо 3 подвижно в осевом направлении, вал 4 с жестко установленным на нем зубчатым колесом 5, вилку .6 переключения с треугольным пазом 7 для взаимодействия с клиновым фиксатором 8, регулируемый упор 9 с наконечником 10 из пластически деформируемого материала И стопорную гайку 11.Сдвиг зубчатого колеса 3 относительно зубчатого колеса 5 производится следующим образом.При включении передачи колесо 3 вводится в зацепление с колесом 5 посредством...
