F16H — Передачи

Номер патента: 1208386

Опубликовано: 30.01.1986

Авторы: Боровик, Выдрин, Дятленко

МПК: F16H 53/04

Метки: кулачок

...едактор Заказ 2314 Тираж 880 П В 11 ИИПИ Государственного комитетапо делам изобретений и открыти 3035, 11 оскза, Ж,:Раущская наб дписноСССР/5 ППП "11 атент", г, Ужгород, ул. Проектна Изобретение относится к машиностроению и может быть использованов механизмах для преобразова.ния вращательного движения в возвратно-поступательное.Цель изобретения - расширение кинематических возможностей и повышение удобства эксплуатации,На Лиг, 1 изображен предлагаемыйкулачок на фиг, 2 - вид А на фиг.1,Кулачок содержит корпус 1, выполненный составным из отдельныхсекций ступенчатой формы с концентричным расположением стчпеней сменные профильные элементы 2, фиксаторы3, установленные в гнездах 4 корпуса 1, и гайки 5,Кулачок собираютследующим образом. 11 а...

Номер патента: 1209042

Опубликовано: 30.01.1986

Автор: Йенс

МПК: F16H 15/50

Метки: механизм, передаточный

...М с линией, которая параллельна оси Е и выступает через центр шарика 11, являясь внешней образующей воображаемого цилиндра, который виден в направлении оси Х. Оконечная поверхность цилиндра представлена линией, длиной 2 а, которая проходит через центр шарика 12 и параллельна Ъ=а/сов (/2)=К зы о/соя (/2) .На практике смещения шариковобеспечивается смещением в осевомнаправлении одного набора формующихколец относительно другого набора.При этом предполагается, что воображаемый цилиндр С ц сдвигается в направлении, перпендикулярном его оси15и параллельном оси механизма Х, Таким образом, центры шариков совершают сложное движение с радиальным иосевым компонентами вдоль результи 20рующей траектории, которая определяет поперечное сечение...

Номер патента: 1209962

Опубликовано: 07.02.1986

Авторы: Барун, Кузнецов, Пронин, Храмцов

МПК: F16D 23/06, F16H 3/12, F16H 3/78 ...

Метки: варианты, его, коробки, передач, синхронизатор

...11 может перемегцаться в осевом направлении с помощью вилки 26.В отличие от первого варианта исполнения синхронизатора во втором варианте блокирукнцие кольца 27 и 28 имеют конуса 29 трения, торцовые выступы 30 и пазы 31, образованные выступами 32, расположснцыми на внутренней поверхности блокируюших колец 27 и 28. В пазах 31 размешены выступы 33, выполненные на торцах коронного колеса 9. Под действием пружин 34, расположенных в отверстиях выступов 33, блокируюшие кольца 2 и 28 занимают положение, при котором боковые стенки пазов 3 контактируют с боковыми гранями выступов 33, встречными направлению момента трения синхронизации.На внутренних шлицах 35 каретки 11 имеются пазы 36, на торцах которых выполнены блокирующие фаски 37,...

Номер патента: 1209966

Опубликовано: 07.02.1986

Авторы: Иванов, Чеченя

МПК: F16H 1/14

Метки: зубчатая, коническая, передача

...комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4Редактор Н. ПушненковаЗаказ 495/47 Изобретение относится к машиностроению, а именно к коническим зубчатым передачам, работающим в различных тепловых режимах.Целью изобретения является повышение надежности в условиях тепловых деформаций.На чертеже изображена коническая зубчатая передача. Передача содержит два зацепляющихся колеса 1 и 2, установленные на валах (не показаны) и имеющие контактирующие друг с другом опорные элементы 3 и 4. На части ступицы колеса 2 вблизи венца выполнены встречно направленные чередующиеся кольцевые канавки 5, перемычки 6 между которыми представляют собой упругий...

Номер патента: 1209967

Опубликовано: 07.02.1986

Авторы: Богатский, Жуков, Павлов

МПК: F16H 1/16

Метки: гиперболоидная, передача, червячная

...смещена относительно средней плоскости передачи в направлении, противоположном направлению вращения червяка, на величину ЬЬ, определяемую выражениемЬЬ = гз 1 п 7где г - радиус делительной окружностичервяка в горловом сечении;Мои 5 - угол между межосевым перпендикуляром и полюсом зацепленияд - угол обхвата червяка,а угол 3 подъема линии витка червяка и винтовой поверхности зуба колеса определен за- висимостью где г - радиус делительной окружности червячного колеса;Х - число заходов червяка,Х - число зубьев червячного колеса.На фиг. 1 изображена червячная гиперболоидная передача; на фиг. 2 - то же,разрез; на фиг, 3 - вид А на фиг, 2 (нагиперболоидный червяк с указанием положения плоскости зацепления); на фиг. 4 -сечение Б-Б на фиг. 3...

Номер патента: 1209968

Опубликовано: 07.02.1986

Автор: Ходос

МПК: F16H 19/06

Метки: вращательного, движения, поступательное, преобразования, ходоса

...устройство для преобразования вращательногодвижения в поступательное; на фиг. 2то же, с другим проводным механизмом. 10Устройство для преобразования вращательного движения в поступательное содержит передачу 1, включающую корпус 2,размещенные в нем стержень 3, шкивы 4,охватывающие последние и навитые на15стержень бесконечные замкнутые канаты 5и натяжные механизмы 6, дополнительнуюпередачу 7, включающую корпус 8, размещенные в нем стержень 3, шкивы 9, охватываюшие шкивы 9 и навитые на стержень 3бесконечные замкнутые канаты 10, направление навивки которых противоположнонаправлению навивки канатов 5, и натяжные механизмы 11, приводной механизм 12и остов 13, в котором установлены с возможностью вращения в противоположные стороны корпуса 2 и...

Номер патента: 1209969

Опубликовано: 07.02.1986

Авторы: Игнатов, Лазарева, Мукин, Шин

МПК: F16H 21/48

Метки: редуктор

...В. Савицкий Техред И. Верес Корректор И. Эрдейи Тираж 880 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Пущненкова Заказ 495/47 Изобретение относится к машиностроению, а именно к устройствам для регулирования скорости вращения ведомого вала, и может быть использовано в различных областях техники. Цель изобретения - обеспечение плавной регулировки величины КПД и крутящего момента при сохранении простоты конструкции и малой материалоемкости волновых и вибрационных передач. На чертеже показана схема редуктора.Редуктор содержит основание 1, генератор механических колебаний в виде, например, волнового...

Номер патента: 1209970

Опубликовано: 07.02.1986

Авторы: Менакер, Моргулис

МПК: F16H 25/22

Метки: варианты, его, механизм, органа, перемещения, рабочего

...прорезями 24 и счищающими кромками 25, Гайки-счищалки 21 и 22 предохранены от проворота шпонкой 26, закрепленной на кронштейне 9,По второму варианту конструкции механизма устройство компенсации перекосов и биений выполнено в виде оси 27 с,вилкой 28, охватывающей гайку 29 и взаимодействующей с ней. Ось 27 установлена на подшипниках с преднатягом 30 в стакане 31, закрепленном винтами к столу 1. В вилке 28 выполнены проушины 32, в которых на осях 33 в сферических подшипниках 34 установлены концы тяг-толкателей 35. Противоположные концы тяг-толкателее 35 присоединены к проушинам 36, выполненным в корпусе гайки 29, с помощью осей 33 и сферических подшипников 34, Сферические подшипники 34 снабжены защитными шайбами 37,Механизм...

Номер патента: 1209971

Опубликовано: 07.02.1986

Авторы: Тимченко, Феофанов, Фердман, Шкапенюк

МПК: F16H 25/22

Метки: винт-гайка, качения, натяга, передаче

...14 гайки 3 до упора вторец 12 кольца 1. В отверстие 15 кольца 1вворачивают червяк 6, который входит взацепление с зубчатым венцом 10 гайки 3.Далее на червяк 6 одевают пружину 7 исжимают ее до расчетной длины гайкой 16,притягивая при этом червяк 6 к торцу 17кольца 1. Гайку 3 заполняют телами 5 ка.чения, одевают на специальную втулку,наружный диаметр которой равен внутреннему диаметру резьбы винта 4, а внутреннийдиаметр - наружному диаметру шейки винта 4. Гайку 2 также заполняют телами 5 ка 10 15 20 25 30 чения, надевают на эту же втулку, вставляют в кольцо 1 и крепят к нему, например, штифтом 18. Собранные в кольце 1 гайки 2 и 3 навинчивают на резьбу винта 4, Затем к кольцу 1 крепят индикатор 11, измеритель. ный наконечник 19...

Номер патента: 1209972

Опубликовано: 07.02.1986

Авторы: Артемов, Резник

МПК: F16H 25/24

Метки: винт-гайка, передача

...обр выполнена кольцев выполнено ступенча диаметр и ширина соответствует кольц1209972 Составитель Р. Ожина Техред И. Верес Корректор И. Эрдеии Тираж 880 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и о 1 крытий П 3035, Москва, Ж в . 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Пушненкова Заказ 495/47 Изобретение относится к машиностроению, а именно к передачам, преобразующим вращательное движение гайки и возвратно- поступательное движение винта.Целью изобретения является расширение эксплуатационных возможностей путем обеспечения применения передачи для больших диаметров винта.На фиг. 1 изображена передача винт - гайка с частичным вырывом, общий вид; на фиг. 2 - разрез А-А...

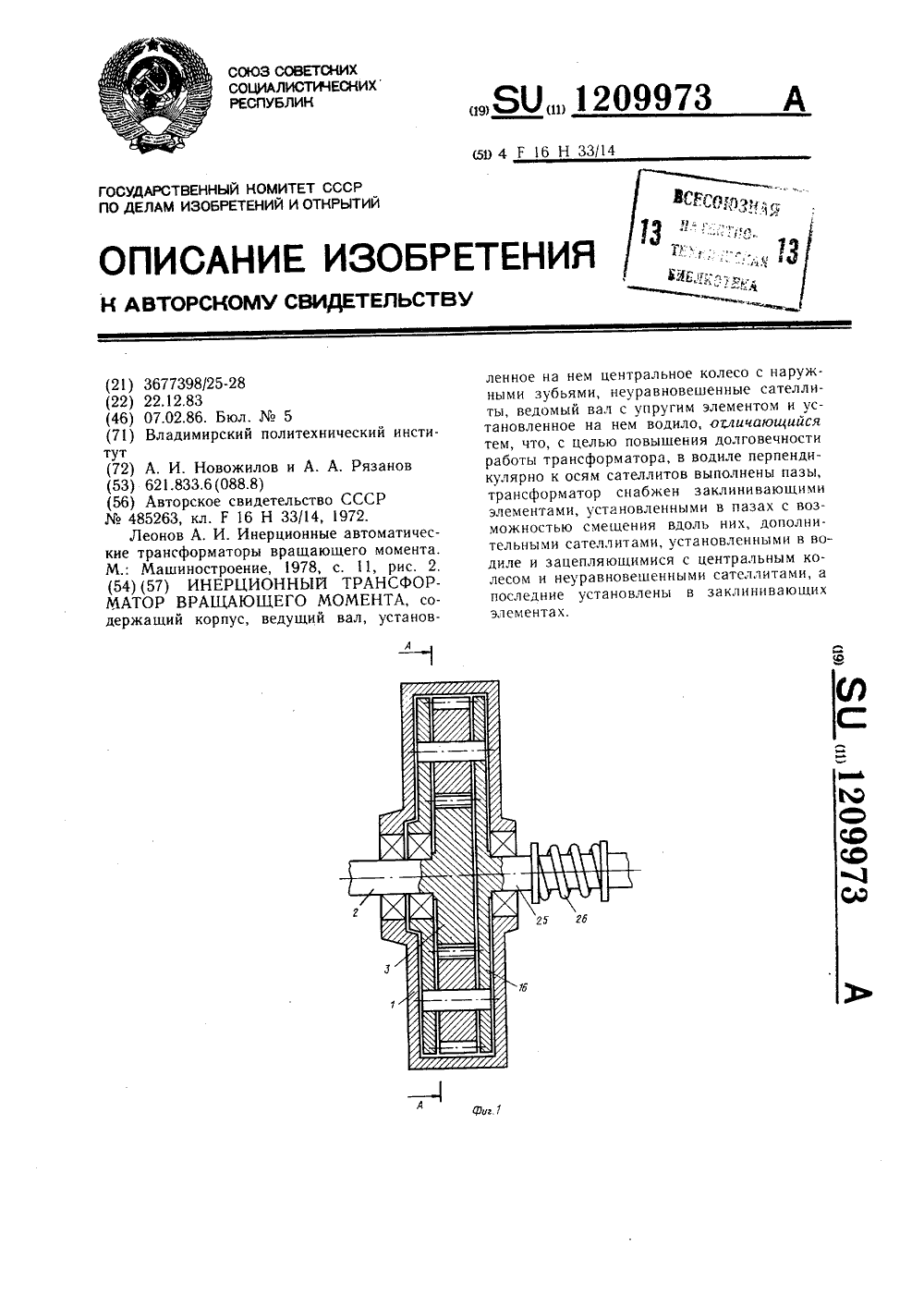

Номер патента: 1209973

Опубликовано: 07.02.1986

Авторы: Новожилов, Рязанов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...по делам изобретений Москва, Ж - 35, Ра ППП Патентэ, г. УжгИзобретение относится к машиностроению.Целью изобретения является повышение долговечности работы трансформатора. На фиг. 1 изображен инерционный трансформатор вращающего момента; на фиг, 2 -- разрез А-А на фиг. 1. Инерционный трансформатор вращающегося момента содержит корпус 1, ведущий вал 2, установленное на нем центральное колесо 3 с наружными зубьями, неуравновешенные сателлиты 4 - 7, закрепленные на осях 8 - 11, установленных в заклинивающих элементах 12 - 15, которые расположены в пазах (не показаны) водила 16, выполненных перпендикулярно осям сателлитов. Дополнительные сателлиты 17 - 20 с осями 21 - 24 установлены в водиле 16 и зацепляются с центральным...

Номер патента: 1209974

Опубликовано: 07.02.1986

Авторы: Горин, Иванов, Кирдяшев, Сергеев, Тарасенков, Федосеев, Федотов

МПК: F16H 47/04

Метки: гидромеханическая, передача

...Москва, Ж- - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к гндромеханическим передачам и может найти применение в трансмиссиях тракторов и автомобилей.Целью изобретения является повышение надежности и снижение массы и габаритов.На чертеже представлена гидрокинематическая принципиальная схема передачи.Гидро механическая передача содержит две гидравлически связанные между собой гидромашины 1 и 2, одна из которых выполнена регулируемой, два механически связанные между собой и с валами гидромашин 1 и 2 планетарных ряда 3 и 4, выключаемые муфты 5 и 6 и ведущий 7 и ведомый 8 валы, связанные каждый с обоими планетарными рядами 3 и 4. Ведущий вал 7 через зубчатую передачу 9 связан с эпициклом...

Номер патента: 1210152

Опубликовано: 07.02.1986

Авторы: Стюхин, Стюхина

МПК: F16H 51/00, G05B 1/04, H01H 33/666 ...

Метки: вакуумный, выключатель

...камеры.Каждая фаза выключателя состоит из дву( вакуумных дугогасите:ьных камер". осговцой 1 и дополнитсльцои 2. Подвикный контакт основной камеры электрически соедине 51 с ц 1 грузкой и цеподвикцым контактом дополцительцй камеры. Одновременно через пзоляциоццую тягу 3 он соедицец с рычагом главного вала 4 выключателя, имею щего кинематическую связь с приводом 5.1 одвижньй контакт дополнительной камеры через изоляционную тягу 6 и устройство 7 ограничения хода соединен с рычагом дополнительного вала 8, которьи через кулис ный механизм 9 соединен с главным валом 4 выключателя. Для обеспечения задержки вк 5 ночсция дополнительной камеры устацов. ена зацслка 10. Устройство 7 ограничения хода содержит пружину 11, размененцуо между двумя...

Номер патента: 1213278

Опубликовано: 23.02.1986

Автор: Лебединский

МПК: F16D 11/00, F16H 27/06

Метки: муфта, переключающая

...счет замены скольжения .трением ка -чения,На фиг. 1 изображена муфта, осевой разрез; на фиг, 2 - разрез А-Ана фиг. 1; на фиг. 3 - разрез Б-Бна фиг. 1; на фиг. 4 - разрез В-Вна Фиг. 1; на фиг. 5 - ь уфта вслучае применения для преобразова. -ния вращательного движения в поступательное; на фиг, 6 - вид Г нафиг. 5.Муфта состоит из ведущей полумуфты 1 и расположенных по обестороны от нее двух ведомых полумуфт 2 и 3. Элементы сцепления выполнены в виде радиальных цилиндрических выступов 4, входящих в ступенчатые полукруглые пазы 5, выполненные на торцовых поверхностях полумуфт 2 и 3. На концах выступов 4установлены на подшипниках ролики 6,входящие с зазором в пазы 7, Полумуфта 1 установлена на ведущем валу 8 на шлицах с возможностью осевого...

Номер патента: 1213288

Опубликовано: 23.02.1986

Авторы: Индукаев, Чуркин

МПК: F16H 1/00, H02K 49/04

Метки: магнитная, передача

...содержащей многополюсный магнит и установленные с зазором с ним и междусобой соосные колеса с зубьями, впадины между которыми заполнены немагнитным материалом, в одном из колесвыполнены каналы для подачи средыпод давлением в зазоры.На фиг. 1 показана магнитная передача, продольный разрез; на фиг.2 то же, поперечный разрез,Магнитная передача состоит измногополюсного магнита 1 и установленных с зазором с ним и между собой соосных колес - подвижного 2 инеподвижного 3 с зубьями разногоуглового шага, впадины между которыми заполнены немагнитным материалом 4, В колесе 2 выполнены каналы 5 для подачи среды под давлением от внешнего источника в зазоры. В качестве среды может быть использовангаз.В процессе работы при вращениимногополюсного...

Номер патента: 1213289

Опубликовано: 23.02.1986

Авторы: Борисов, Грибков, Истомин, Красовский, Куломзин, Соколов

МПК: F16H 1/00

Метки: винтовая, волновая, передача

...кольцо смещено относительно предыдущего так,что оси колец расположены на винтовой поверхности, соосной продольной оси передачи,121389 15 4-А Составитель А.РазинТехред С.Мигунова Корректор Л,Пилипенко Редактор В,Петраш Заказ 769/48 Тираж 880 Подписное ВНИИПИ Государственного комитета СССР по делам .изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г,ужгород, ул,Проектная, 4 Изобретение относится к машиностроению, в частности к механическимпередачам,Цель изобретения - устранениемертвого хода, повышение нагрузочнойспособности и компенсация износарезьб,На фиг, 1 изображена передача,продольный разрез; на фиг, 2 - разрез А - А на фиг, 1.Волновая винтовая передача содержит генератор 1 волн, гибкий винт...

Номер патента: 1213290

Опубликовано: 23.02.1986

Автор: Водопьянов

МПК: F16H 1/08

Метки: зубчатая, передача

...комитета СССРретений и открытийЖ, Раушская наб д,каз 769/48 ВНИИПИ Государс по делам изо 113035, Москвасное Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 которая решается относительно б, Г и ).Конхоида проходит через три точки эвольвенты, образующей профиль зуба колеса эвольвентного зацепления, При этом максимальное отклонение ее от эвольвенты в промежуточных точках, равноудаленных от начала системы координат на расстояние 1, не превышает 0,01 мм, что вполне допустимо. При работе зубчатой передачи активный профиль 1 зуба колеса взаимодействует с соответствующим профилем другого колеса (не показано).5 Ввиду простоты профилированиядеформирующего инструмента, в частности прокатных валков, зубчатыеколеса предлагаемой передачи 10могут быть...

Номер патента: 1213291

Опубликовано: 23.02.1986

Авторы: Бендас, Морозов

МПК: F16H 3/44, F16H 47/04

Метки: гидромеханическая, трансмиссия

...соединен с гидромотором.а эпициклы обоих дифференциалов игидронасас соединены с входным вариатар, включающии гидравлическисвязанные гидроканалы 13, гидронасос 14 и. гидромотар 15, гидронасас 14 соединен с входным ва-. лом 2, на котором закреплены эпи 40 циклы 8 и 12, а гидроматор 15 соедичен с промежуточным налом 3, механизм с передаточным отношением -1,выполненный, например, в виде зубчатого механизма, включающего зубчатые колеса 16-18 посредством которого солнечная шестерня 9 связанас промежуточным валом 3, управляемыемуфты 19-21, рядные зубчатые механизмы включающие пары зубчатых колес 22 и 23, 24 и 25, связывакщиепасрец:твом управляемой муфты 19солнечную шестерню 5 или водило 6промежуточным валом 3, пары зубчатых колес 26 и 27,...

Номер патента: 1213292

Опубликовано: 23.02.1986

Авторы: Верховин, Горлов, Кордонский, Кочарян, Кулаков, Лоцманов, Нейфельд, Райхер, Стучалкин

МПК: F16H 19/02, G01B 5/30

Метки: возвратно-поступательного, вращательное, движения, однонаправленное

...люфта рв п еобразующем звене,На фиг, 1-3 представлен предлагаемый преобразователь.П еобразователь имеет корпус 1,реост -в котором раазмещен возвратно-по упательно движущийся толкатель 2с двумяумя группами наклонных щеток 3и вращающийся, закрепленный наоси 4, дискиск 5 с шероховатыми поверхностями с которыми взаимодействуютщетки толкателя,Преобразователь работает следующим образом,ного корпуОтносительно неподвижса 1 перемещается толкател ь 2 напривоспринимающий деформацию конмер, вП и движениикции на участке Ь. р1 струкциево волоскитолкателя справа налевооднойной группы наклони щых еток 3, ориентированных своимим наклоном ло хо)ду толкателя (на фиг. 3 - ближнихупираются в выступ ры ше оховатой поверхности диска 5 и р щв а ают его...

Номер патента: 1213293

Опубликовано: 23.02.1986

Автор: Козаренко

МПК: F16H 25/20

Метки: винтовая, передача

...шарики 5,удерживаемые сепаратором 6 и размещенные в канавках на наружной поверх -ности гайки. обхватывающие гайкуконсольные пальцы 7 ведомого вала 8со сверлением вдоль оси.Диафрагма 9, размещенная междуторцом гайки и ведомым валом 8,взаимодействует с одним плечом рычага 10, второе ппечо которого размещено в сверлении ведомого вала.Сепаратор устанавливается междупальцами и гайкой с возможностьювзаимодействия с рычагом 10. Осьвращения ведущего вала 2 смещена относительно оси вращения ведомого вала 8 в плоскости вращения радиальноупорного подшипника 11,Винтовая передача работает следующим образом,При вращении винта 3, ввиду смещения оси вращения ведомого вала 8относительно оси вращения ведущеговала 2 в плоскости вращения...

Номер патента: 1213294

Опубликовано: 23.02.1986

Авторы: Беляев, Завистовский, Каримов

МПК: F16H 55/17

Метки: зубчатое, колесо

...колеса является конструктивная сложность элемента распределения нагрузки. 1 х,роме того, такое решение возможно только при наличии двух венов.Цель изобретения - упрошение конструкции колеса,Указанная цель достигается тем, что в зубчатом колесе, содержащем ступицу, зубчатые венцы и элемент распредмения нагрузки по венцам, последний выполнен в виде сегментной шпанки, контактирующей с венцами плоской частью. С целью повышения податливости соединения сегментная шпонка выполнена полой.Такое выполнение элемента позволяет распределять нагрузку на любое необходимое количество венцов.На фнг.1 показано зубчатое колесо; на фиг.2 - пакет зубчатых венцов и сегментная шпонка; на фиг.3 - то же, вариант выполнения для реверсивных передач,Пакет...

Номер патента: 1214961

Опубликовано: 28.02.1986

Авторы: Лузгин, Маров, Основин, Семенов

МПК: F16H 7/12

Метки: привод, текстильной

...момента,Ба чертеже представлена схемапривода.Привод текстильной машины содержит ведущий 1 и ведомый 2 шкивы,охваченные приводным ремнем 3, натяжной ролик 4, кинематически связанный с электромагнитом 5, снабженным возвратной пружиной б, и узел 15управления . Последний содержит датчикпроскальзывания приводного ремня,состоящий из включенных последовательно и встречно по направлениютахо-ЗДС тахогенераторов 7 и 8, кинематически связанных соответственнос ведущим 1 и ведомым 2 шкивами иподключенных к последовательно соединенным выпрямителю 9, интегратору10, усилителю 11 мощности и электромагниту 5,В цепь тахогенератора. 7 шкивам ньшего диаметра 1 в данном случаеведущего шкива 1 ) включен делитель12 напряжения. Движок делителя...

Номер патента: 1216034

Опубликовано: 07.03.1986

Авторы: Нехорошев, Строков

МПК: B60K 17/16, F16H 48/26

Метки: блокирующийся, дифференциал

...изобретения - упрощение конструкции, повышение долговечности путем снижения износа деталей дифференциала и устранения динамических нагрузок силовой передачи, а также увеличение надежности торможения.На фиг. 1 представлен дифференциал, поперечный разрез; на фиг. 2 - полу- осевые шестерни; на фиг, 3 - вид А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 3.В корпусе 1 дифференциала установлена крестовина 2, на которой находятся сателлиты 3 и полуосевые шестерни 4 с убывающими пазами, по обе стороны которых расположены тела качения, например шарики 5. Ведомые диски 6 с поршнями 7 шлицевыми направляющими соединены через промежуточную шестерню 8 с ведущей шестерней 9 конечной передачи. Полости 10 за поршнями 7 соединены при помощи...

Номер патента: 1216393

Опубликовано: 07.03.1986

Автор: Дукмасов

МПК: F02B 71/04, F16H 21/00

Метки: дукмасова, поршневая

...Э. БарановскийРедактор О. Бугир Техред О,Неце Корректор Е, Сирохман Заказ 976/39Тираж 524 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использованодля разгрузки кривошипно-шатунныхмеханизмов от действия неуравновешенных гармонических составляющихразличных порядков сил инерции по-ступательно движущихся масс например, в многоцилиндровых поршневыхмашинах.Цель изобретения - расширениефункциональных возможностей за счетуравновешивания сил инерции в поршневых машинах с различными типамипреобразующих механизмов и различными законами движения шатунов,На чертеже...

Номер патента: 1216490

Опубликовано: 07.03.1986

Авторы: Горобец, Ильяшенко

МПК: F16H 1/00, F16H 55/00

Метки: волновая, передача

...передача содержит жесткое зубчатое колесо 1, гибкое колесо 2 и генератор 3 волн, Жесткое колесо 1 закреплено в корпусе 4 и выполнено в виде диска 5 и обода 6, на внутренней поверхности 7 которого нарезаны зубья 8 и выполнена кольцевая канавка 9.Гибкое колесо 2 выполнено в виде стакана с диском 10 в,качестведна и стенкой, набранной из расположенных вдоль ее образующих упругих стержней 11. Диск 10 закреплен на выходном валу 2 передачи.На каждом стержне 11 выполнен кольцевой виток 13, расположенный внутри гибкого колеса в радиальной плоскости, проходящей через ось передачи, и размещенный ближе к точке закрепления стержня 11 на диске 10.Генератор 3 волн выполнен в виде установленных на водиле 14 звездочек 15, взаимодействующих со...

Номер патента: 1216491

Опубликовано: 07.03.1986

Авторы: Василенко, Кундель, Морозов

МПК: F16H 1/24

Метки: валов, параллельных, передача, промежуточными, телами, шариковыми

...Фиг. 4 - разрез В-В на фиг.Передача содержит ведомый диск 1 с нарезанными на его торцовой поверхности зубьями 2 и 3 прямого и обратного контакта, которые взаимодействуют с шариками 4. Соосно установлены ведущий диск 5 и дополнительный диск-компенсатор 6 со сферическими углублениями на их торцовых поверхностях, в которых установлены шарики 4, Ведущий диск 5 и диск-компенсатор 6 снабжены штифтами 7, соедйненными между собой попарно стяжными пружинами 8. При этом ведущий диск 5 и диск-компенсатор 6 имеют возможность взаимного поворота под действием стяжных пружин 8,Передача работает следующим образом. При вращении ведущего диска 5процесс. передачи вращения осуществляется шариками 4, расположенными в сферических углублениях ведущего диска...

Номер патента: 1216492

Опубликовано: 07.03.1986

Авторы: Василенко, Ковалев, Кундель, Морозов

МПК: F16H 1/24

Метки: валов, параллельных, передача, промежуточными, телами

...к машиностроению и может быть использовано для преобразования движения внекоторых типах манипуляторов,Цель изобретения - повышениекинематической точности,На фиг.изображена передачадля параллельных валов с промежуточными телами; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3разрез Б-Б на фиг, 2, на Фиг. 4 -разрез В-В на фиг. 1. Передача содержит ведущий диск 1 с радиальными пазами 2 на его торцовой поверхности. Б радиальных пазах 2 установлены ползуны 3 со сферическими углублениями, имеющие возможность перемещения вдоль продольной оси пазов, В сферических углублениях ползунов 3 находятся шарики 4, Передача вращения ведомому диску 5 осуществляется посредством контакта шариков 4 с зубьями 6 ведомого диска 5. 121 б 492Передача работает...

Номер патента: 1216493

Опубликовано: 07.03.1986

Автор: Баженов

МПК: F16H 1/26

Метки: вращения, механизм

...колесом 2,поворотную в плоскости, параллельнойоснованию 1, платформу 5 с несущимиопорами 6. Платформа 5 установленана полой неподвижной оси 7 с помощьюсферического подшипника 8, Ось 7 перпендикулярна плоскости основания 1и закреплена на нем.На платформе 5 установлен привод9, связанный с шестерней 4, и устройство для компенсации относительного смещения зубчатого колеса 2 ишестерни 4, которое выполнено в виде карданного подвеса, включающегодве установленные внутри полой оси7 взаимно перпендикулярные рамки 1 Ои 1 и пальцы 12, одна из рамок - 10связана с полой осью 7. В с:енкепоследней выполнены отверстия 13,через которые пропущены пальцы 12,связывающие рамку 1 с зубчатым колесом 2.Центр карданного подвеса совмещенс центром качания...

Номер патента: 1216494

Опубликовано: 07.03.1986

Автор: Ивачев

МПК: F16H 1/46, F16H 37/02

Метки: ивачева, передача, планетарная

...фиг. 3 - другой вариант планетарной передачи.Планетарная передача содержиткорпус 1, центральное колесо 2,имеющее венцы 3 с внешними зубьями,центральное колесо 4, имеющее венцы 5 с внутренними зубьями, водило б, установленные на нем сателлиты, каждый из которых включаетфрикционные диски 7 с наружными зубьями, поджатые в осевом направлении упругими элементами 8 и взаимодействующие с зубчатыми венцамицентральных колес 2 и 4, из которых центральное колесо 2 имеет размещенные между основными зубчатымивенцами 3 с возможностью вращенияотносительно них дополнительные зуб-.чатые венцы 9, зубчатые венцы 3 и9 установлены с возможностью осевыхперемещений, фрикционно взаимодействуют между собой боковыми поверхностями и подпружинены в осевом...

Номер патента: 1216495

Опубликовано: 07.03.1986

Авторы: Лепилов, Максимовский, Холодов, Яськевич

МПК: F16H 1/32, F16H 1/46

Метки: механизм, планетарный

...большим передаточным отношением и может быть использовано в различных отраслях машиностроения.Цель изобретения - увеличение передаточного отношения.На фиг,показан механизм, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Планетарный механизм содержит корпус 1, водило 2, два центральных червячных колеса 3 и 41 с которыми взаимодействуют червяки-сателлиты 5 и 6 соответственно, йаправление винтовых линий которых противоположноЧервяки-сателлиты 5 .и .б кинематически связаны двумя цилиндрическими колесами 7 и 8 с наружными зубьями. Эти колеса 7 и 8 жестко установлены на соответствующих червяках 5 и 6,Червячное колесо 3 эаторможено (связано с корпусом 1), а червячное колесо 4 связано с ведомым валом 9,В качестве ведущего вала используется один иэ...
