F16H — Передачи

Номер патента: 1167380

Опубликовано: 15.07.1985

Автор: Глазунов

МПК: F16H 21/18

Метки: вакуумный, ввод, движения

...общий вид.Вакуумный ввод движения содержит фланец 1, сильфон 2 и колпак 3, жестко соединенный с фланцем и имею 1 ций сферическую поверхность. Сквозь колпак 3, име ющий в центре отверстие, проходит валик, состоящий из двух концентрично расположенных частей 4 и 5, Одоименные концы этих частей, находящиеся в вакууме, соединены между собой герметично при помощи дополнительного сильфона 6. На наружной части 4 валика выполнен бурт, на котором укреплена одна половина сферического шарнира 7, опирающаяся сферической поверхностью на внутреннюю сферическую поверхность колпака, а вторая половина 20 сферического шарнира опирается на наружную сферическую поверхность колпака.Сферический шарнир 7 зажимается на колпаке 3 при помощи фиксатора 8 в...

Номер патента: 1167381

Опубликовано: 15.07.1985

Автор: Абрамов

МПК: F16H 27/06

Метки: мальтийский, механизм

...зубчатое колесо 2, находящееся в зацеплении с неподвижной зубчатой рейкой 3. На одной оси с зубчатым колесом установлен диск 4 с ведущим пальцем 5. Мальтийский крест 6 с радиальными пазами 7 имеет дополнительные гнезда 8, число которых равно числу пазов. Плоский толкатель 9 с пружиной 10 установлен в направляющих 11, расположенных перпендикулярно зубчатой рейке 3. На верхнем конце толкателя 9 имеется зуб 12. Меж 25 ду зубчатым колесом 2 и диском 4 установлено устройство 13 для соединения диска с колесом, выполненное в виде обгонной муфты.Предлагаемый мальтийский механизм работает следующим образом.При движении штока 1 вправо зубчатое колесо 2, вращаясь, также перемещается вправо. Диск 4 устройством 13 соединяется с зубчатым колесом...

Номер патента: 1167382

Опубликовано: 15.07.1985

Авторы: Козлов, Федоров

МПК: F16H 29/00

Метки: привод

...- повышение надежности работы привода путем обеспечения стопорения ведущего вала независимо от направления его вращения.На фиг, 1 показан привод, общий вид; на фиг. 2 - вид А на фиг, 1.Привод содержит корпус 1, в центральных опорах 2 которого, расположенных по оси симметрии корпуса 1, установлен вал 3 с ведущим цепным колесом 4, жестко соединенным с валом 3 и установленным симметрично относительно корпуса 1. На валу 3 с двух сторон ведущего цепного колеса 4, симметрично относительно него, жестко установлены два храповых колеса 5 и 6 с одинаковым профилем зубьев, но взаимо- противоположным ориентированием их относительно друг друга, находящихся в контакте с собачкамии 8, установленными жестко на осях 9 и 10 качения,...

Номер патента: 1167383

Опубликовано: 15.07.1985

Авторы: Выдрин, Дятленко

МПК: F16H 53/04

Метки: кулачок

...Ж - 35, Рау нт, г. Ужго орректор В. Гирнякодпнсное комитета СССРи открытийсная наб., д. 4/5од ул Проектная 4 Изобретение относится к машиностроению, а именно к кулачковым механизмамс регулируемой величиной рабочего ходаисполнительного звена,Цель изобретения - повышение кинематических возможностей механизма путемизменения рабочего профиля кулачка.На фиг. 1 изображен кулачок, общийвид; на фиг. 2 - сечение А - А на фиг. 1,Кулачок содержит ступенчатый корпус1 с закрепленными на нем посредством Гобразных захватов 2 сменными элементами3. На торцовой поверхности сменных элементов 3 выполнены конусные кольцевые канавки 4, взаимодействующие с захватами2. Захваты 2 закреплены на корпусе посредством гаек 5, Один из сменных элементов 2жестко...

Номер патента: 1167384

Опубликовано: 15.07.1985

Авторы: Кузевич, Мухин

МПК: F16H 55/14, F16H 55/17

Метки: зубчатое, колесо, мухина

...- А на фиг. 1; на фиг. 3 и 4 - зуб колеса в соответствующих проекциях; на фиг. 5 узел 1 на фиг. 2; на фиг. 6-разрез Б - Б на фиг. 1. Зубчатое колесо содержит ступицу 1 с закрепленными на ее торцах шайбами 2, в радиальных прямоугольных окнах 3 которых (фиг. 1, 2 и 5) установлены концевые части вставных зубьев 4, Между вставными зубьями 4 и ступицей 1 установлена кольцевая У -образная пружина 5 выступом 6 в одном из кольцевых пазов ступицы 1 (фиг. 6). Пружина 5 опирается на упругие прокладки 7, смонтированные одна в кольцевом пазу ступицы 1, другая в кольцевом пазу съемного кольца 8, установленного на ступице 1. Между шайбами 2 и ступицей 1 установлены диски 9 и 10 с пружинящими лепестками 11 и 12 на торце, входящими в прямоугольные окна 3...

Номер патента: 1167385

Опубликовано: 15.07.1985

Авторы: Казаков, Меркулов, Олейников, Пащенко, Харламов, Чичкан, Юргилевич

МПК: F16H 57/00

Метки: комбайна, корпус, поворотного, редуктора, угольного

...которые деформируют корпус, что, в свою очередь, приводит к изгибам и перекашиванию осей зубчатых передач, способствующих нарушению зубчатых зацеплений и изменению крутящих моментов. В результате таких деформаций в редукторе увеличивается износ зубчатых зацеплений, что приводит к снижению долговечности.Цель изобретения - повышение долговечности и расширение эксплуатационных возможностей корпуса поворотного редуктора угольного комбайна.Указанная цель достигается тем, что в корпусе поворотного редуктора угольного комбайна, поперечное сечение корпуса представляет собой двутавр.На фиг. 1 приведен комбайн, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Поворотный редуктор угольного комбайна состоит из корпуса 1 с полками 2 и дополнительными...

Номер патента: 1167386

Опубликовано: 15.07.1985

Авторы: Бравин, Дудовцов, Козлов, Мелешко

МПК: F16H 57/04

Метки: коробка, передач, средства, транспортного

...расположенными на противоположных стенках корпуса, и устройство очистки рабочей среды, которое расположено вне корпуса коробки передач 11. Недостатками данной коробки передач являются неэффективная работа вследствие повышенных гидравлических потерь в гидросистеме управления и значительная материалоемкость конструкции,Цель изобретения - повышение эффекгивности работы коробки передач.Поставленная цель достигается тем, что в коробке передач транспортного сред-. ства, содержащей корпус, управляющую гидросистему со связанными трубопроводом элементами управления, расположенными на противоположных стенках корпуса, и устройство очистки рабочей среды, трубопровод выполнен в виде защитного кожуха, размещенного между элементами управления в...

Номер патента: 1168441

Опубликовано: 23.07.1985

Автор: Ревенко

МПК: B60K 17/16, F16H 48/28

Метки: дифференциал, самоблокирующийся, средства, транспортного

...и два сателлита, установленные на пальцах в коробке, причем ось пальцев смещена относительно продольной оси сателлитов, сателлиты установлены на обшей плавающей оси, проходящей через ось вращения сателлитов, размещенной в двух 30 установочных дисках, расположенных между шестернями, при этом пальцы закреплены в коробке при помощи вкладьппей, устанОвленных в коробке с возможностью вращения и углового качания.На фиг. 1 показан самоблокирующийся дифференциал, общий вид на фиг.2- ведущие пальцы с вкладышами; на фиг. 3 - полугнездо; на фиг. 4 - установочный 40 диск; на фиг. 5 - сателлит в разрезе, вид сбоку.Самоблокирукнщий дифференциал со- . держит полукоробки 1 и 2, в которых установлены полуосевые шестерни 3 ведомых валов, сцепленные с...

Номер патента: 1168756

Опубликовано: 23.07.1985

Автор: Лащенов

МПК: F16H 53/04

Метки: кулачковый, механизм, регулируемый

...элементов механизма с возможностью относительного перемещения пластину с заданным профилем, пластина связана с толкателем и в ней выполнена направляющая, а механизм снабжен дополнительным приводом с ползушкой, взаимодействующей с направляющей. 30На Фиг.1 изображен регулируемый кулачковый механизм при минимальном ходе толкателя; на Фиг.2 - сечение А-А на фиг.1; на Фиг,3 " регулируемый кулачковый механизм (ход толкателя максимальный).Регулируемый кулачковый механизм содержит кулачок 1 с приводом (на чертеже не показан), толкатель 2, установленный в направляющих 3 и подпружиненный пружиной 4, подвижнуюпластину 5 с направляющими 6 и заданным профилем 7, расположеннуюмежду щеками 8 толкателя 2 и перемещаемую по паэам 9 и койиру...

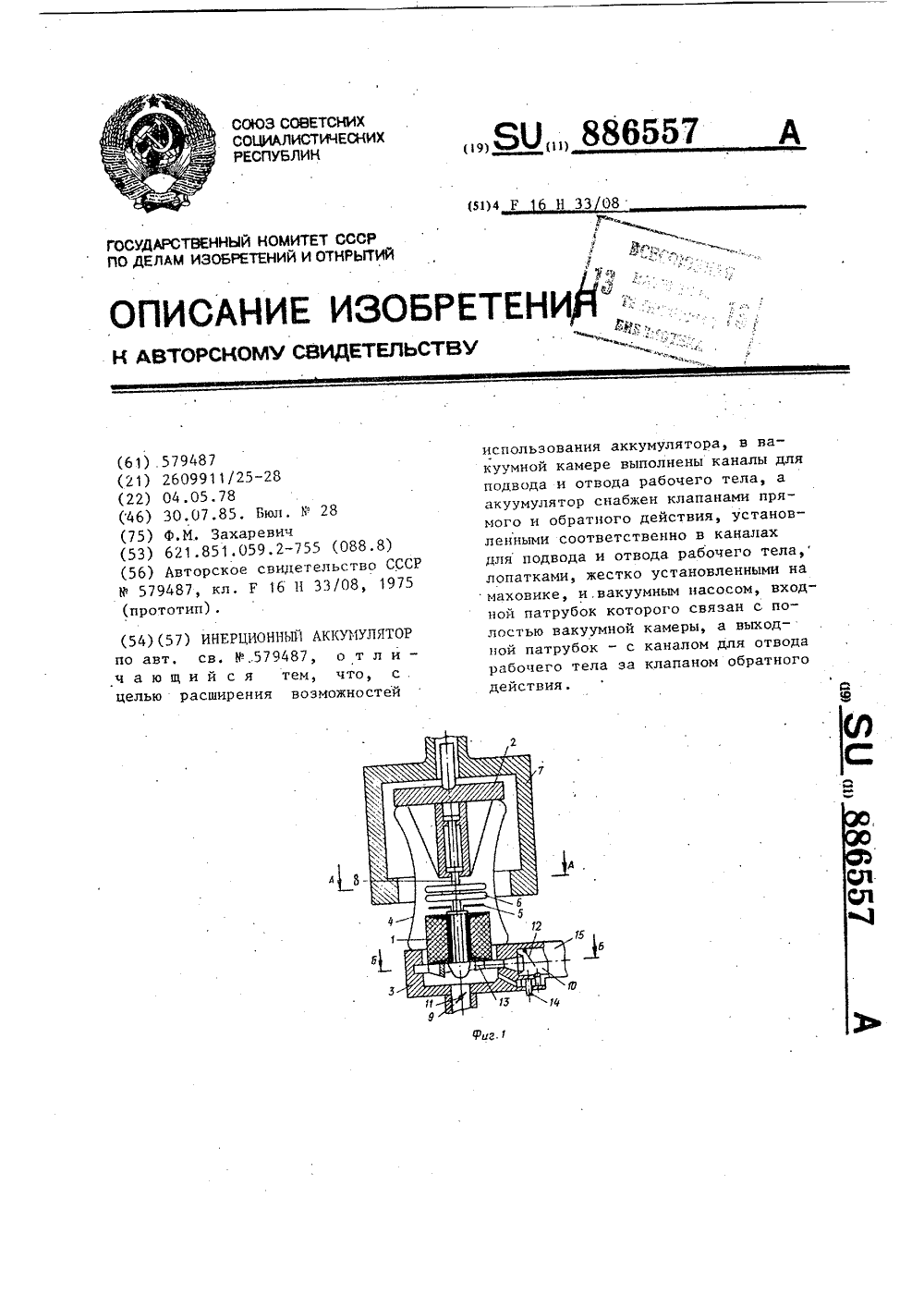

Номер патента: 886557

Опубликовано: 30.07.1985

Автор: Захаревич

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...аккумулятора. Цель достигается тем, что в вакуумной камере выполнены каналыдля подвода и отвода рабочего тела,а аккумулятор снабжен клапанамипрямого и обратного действия, установленными соответственно в каналах для подвода и отвода рабочеготела, лопатками, жестко установленными на маховике, и вакуумным насосом, входной патрубок которого связан с полостью вакуумной камеры, авыходной патрубок - с каналом дляотвода рабочего тела за клапаномобратного действия.На фиг. 1.представлен общий видаккумулятора в разрезе; на фиг. 2 -разрез А-А на фиг. 1,; на фиг. 3 -разрез Б-Б на фиг. 1.Инерционный аккумулятор содержитмаховик 1, установленный внутри вакуумной камеры, выполненной с жесткими основаниями 2 и 3 и упругой боковой поверхностью 4,...

Номер патента: 778400

Опубликовано: 30.07.1985

Автор: Демин

МПК: F16H 29/04, F16H 3/48

Метки: вариатор, скорости

...валами, что увеличивает потерю времени на разгон ведомого вала и не обеспечивает одновременныйостанов ведомого вала при прекращении вращения ведущего вала,Целью изобретения является улучшение эксплуатационных характеристик вариатора скорости.Цель достигается тем, что каждыймеханизм преобразования движения вы" 55полнен в виде передачи винт-гайка,винт которой шарнирно связан с опорной шайбой, а гайка установлена с возможностью вращения в водиле и соединена со ступицей сателлита, а водило соединено с ведущим валом и шарнирно связано с опорной шайбой.На чертеже изображена кинематическая схема вариатора скорости,Вариатор скорости содержит корпус 1, ведущий 2 и ведомый 3 валы, соединенное с ведомым валом 3 центральное колесо 4, водило 5 с...

Номер патента: 1170208

Опубликовано: 30.07.1985

Авторы: Кузьменко, Ярославцев

МПК: F16H 1/16

Метки: передача, самотормозящая

...передачу, товначале работает первая винтоваяпереача и винт 1 начинает ввинчиваться в невращающуюся гайку 2,заторможенную от вращения силамитрения в зацеплении с колесом 4.Ввинчиванию винта 1 в гайку 2 способствует и то, что резьба на винтевыполнена прямоугольной, приведенный коэффициент трения которойменьше, чем у трапецеидальной резьбы выполненной на гайке 2,Но так как винт 1 установленна радиально-упорных подшипниках 9и 10 и в осевом направлении перемещаться не может, то ввинчиваясь,винт 1 перемещает гайку 2 вправодо ее контакта с упором 6, Колесо 4при этом поворачивается на некоторый угол, обусловленный величинойосевого геремещения гайки 2, После того, как гайка 2 упрется вупор 6, винт 1 и гайка 2 начинаютвращаться совместно,...

Номер патента: 1170209

Опубликовано: 30.07.1985

Автор: Малинский

МПК: F16H 57/04

Метки: коробка, передач, средства, транспортного

...и повышение долговечности коробки передач за счет улучшения условий смазки зубчатых колес.Указанная цель достигается тем, что в коробке передач транспортного средства, содержащей корпус, масляную ванну и эквидистантный по форме зубчатым колесам кожух, валы, зубчатые колеса, но крайней мере часть которых установлена на неподвижных осях, длинакожуха выбрана равной длине маслой ванны.Кроме того, с целью облегчения монтажа, кожух по длине выполнен составным, по крайней мере из двух частей, связанных между собой, и закреплен на торцовых стенках кор" пуса с помощью штифтов.Кроме того, с целью повышения технологичности, штифты размещены в резьбовых отверстиях для болтов крепления торцовых крышек или в неподвижиых осях.На фиг, 1 схематически...

Номер патента: 1170210

Опубликовано: 30.07.1985

Автор: Литвинский

МПК: F16H 57/08

Метки: водило, передачи, планетарной

...с помощью призонного соединения 7. Щека 2 выполнена в виде двух коаксиально сопряженных колец 8 и 9, которые соединяются с корпусом посредством крепежных элементов 10 и 11.Другая щека 3 может быть выполнена аналогично щеке 2, т.е. в виде коаксиальных колец 12 и 13, соединяющихся с корпусом посредством крепежных элементов, или выполнена за одно целое с корпусом. Отверстия 4 и 5 поц подшипниковые опоры сателлитов расположены по окружности сопряжения колец 8 и 9.Монтаж сателлитов в водиле осуществляется следующим образом.5 В зависимости от соотношения диаметров солнечного колеса и сателлитов сначала либо устанавливают вкорпусе 1 водила сателлиты 14 сподшипниками 15 и 16 при снятом наружном кольце, 9 щеки 2, причем подшипники размещают в...

Номер патента: 888638

Опубликовано: 07.08.1985

Авторы: Ройтман, Русавский, Шкапенюк, Штейн

МПК: F16H 25/24

Метки: передача, шариковинтовая

...гайки Г 1 3. цНедостатком указанной передачи является ее сложность из-за наличия втулок, пазов, штифтов, кронштейнов и их креплений к гайке, а также увеличенный габарит по длине за счет ро этих элементов.Цель изобретения - упрощениеконструкции передачи,Цель достигается тем, что устрой ство для защиты резьбы винта от грязи выполнено в виде упругого элемента, охватывающего винт, размещенного в зазоре между винтом и гайкой.и соединяющего вкладыши.На фиг.1 изображена шариковинто.вая передача, разрез; на фиг,2 устройство для защиты резьбы винта от грязи, общий вид; на фиг.З - раз 38 2вертка гайки; на фиг,4 - узел 1 нафиг.1.Шариковинтовая передача содержиткорпус 1, винт 2, гайки 3 и 4,шарики 5.В гайках 3 и 4 размещены вкладыши 6 для...

Номер патента: 1171375

Опубликовано: 07.08.1985

Автор: Мусатов

МПК: B60K 17/16, F16H 48/20

Метки: автомобилей, дифференциал, спортивных, средства, транспортного

...к трансмиссиям транспортных средств, в частности к дифференциалам спортивных автомобилей.Цель изобретения - упрощение конструкции и повышение эффективности в работе дифференциала путем обеспечения надежной блокировки полуосей.Н а фиг. 1 изображен дифференци ал, общий вид; на фиг. 2 - вид А на фиг. 1 (блок сухарей); на фиг. 3 - сечение Б-Б на фиг. 2 (фланец левой полуоси).На ось 1 коробки дифференциала 2 свободно одет блок 3. На блоке 3 с одной стороны выполнен шлиц 4, входящий в приемочный паз 5, выполненный на торцовой поверхности фланца 6 полуоси. На другой сто роне блока 3 выполнены отверстия 7, в которые вставлены последовательно пружины 8 8 и сухари 9. Сухари 9 при помощи пружин 8 выдвигаются из отверстий 7 и входят в пазы...

Номер патента: 1171622

Опубликовано: 07.08.1985

Авторы: Ивашов, Куликов, Некрасов, Степанчиков

МПК: F16H 1/00, F16J 15/50

Метки: волновой, гибкое, колесо, передачи

...что в гибком колесе волновой передачи, содержашем гибкую герметичную перегородку и трубу, набранную из полос, соединенных гибкой герметичной перегородкой в средней части, концы всех полос, расположенных по крайней мере по одну сторону герметичной перегородки, изогнуты по крайней мере один раз под одинаковым углом в одинаковом направлении и расположены по образуюшимцилиндраНа фиг,показано гибкое колесо в собранной волновой передаче; на фиг, 2 то же, второй вариант; на фиг, 3 - то же, третий вариант; па фиг. 4 - то же, четвертый вариант. Гибкое колесо волновой передачи содержит трубу, набранную из полос ), равномерно расположенных по окружности и соединенных гибкой герметичной перегородкой 2 в средней части. Свободные концы полос 1...

Номер патента: 1171623

Опубликовано: 07.08.1985

Автор: Матюшкин

МПК: F16H 21/00

Метки: гидравлическая, муфта-вариатор, соединительная

...их трубопроводом и управляемым запорным клапаном, связи вилки с кривошипом и цилиндров с ведомым валом выполнены в виде цилиндрических шарниров, а муфтавариатор снабжена сферическими шарнирами, связывающими штоки цилиндров с осью крестовины карданного шарнира, соединенной с его первой вилкой, и предохранительным клапаном, размещенным на трубопроводе.На фиг. 1 показана муфта, вид сбоку; на фиг. 2 - то же, вид сверху. Гидравлическая соединительная муфтавариатор содержит карданный шарнир, состоящий из вилок 1 и 2, шарнирно связанных между собой крестовиной 3. Вилка 1 с помощью цилиндрического шарнира 4 5 1 О 15 20 25 30 35 40 связана с кривошипом 5 ведущего вала 6, а вилка 2 жестко соединена с ведомым валом 7,Управляющая часть муфты...

Номер патента: 1172448

Опубликовано: 07.08.1985

Авторы: Вальтер, Лоренс

МПК: B60K 17/16, F16H 48/20

Метки: дифференциальный, механизм

...имеют прямоугольную форму, а другая радиальная частьзубьев ведомых элементов контактирует с центральным кулачком, причемего зубья имеют трапециевидную формуПри этом каждый конец каждой прорези снабжен парой удерживающих буртиков.На фиг,1 показан дифференциальный механизм, продольное сечение, на фиг,2 - центральный кулачок, вид сзади, на фиг.З - сечение А-А на фиг,2, на Фиг.4 - сечение Б-Б на Фиг.2, на фиг.5 - муфта, вид сзади на Фиг.б - сечение В-В на Фиг.5 на фиг.7 - удерживающее кольцо, вид. сзади, на фиг. 8 - сечение Г-Г на фиг,7. Дифференциальный механчзм 1 служит для приведения в действие двух выходных валов 2 и 3 от входного или ведущего вала 4 через ведущую шестерню 5, коронную шестерню б, разъемный корпус 7, кольцевой ведущий...

Номер патента: 1172758

Опубликовано: 15.08.1985

Авторы: Арехов, Новиков, Скойбеда

МПК: B60K 17/16, F16H 48/24

Метки: дифференциал, средства, транспортного

...в дополнительныйкорпус 8.Дифференциал работает следующимобразом.Если сцепные условия и весовыенагрузки колес одинаковы, то крутящие 30моменты, передаваемые полуосями 3,также одинаковыМК 1 Р К 1 "1К 1 К 1Равны между собой и окружные силы Зв зацеплениях полуосевых шестерен 2и сателлитных шестерен 5 (Р =Рк),а также осевые силы на наклонныхповерхностях кулачковых муфт 4 полуосей и полуосевых шестерен. В этомслучае под действием силы Р полуосевые шестерни, перемещаясь совместно с заключенными с ними в одинкорпус сателлитами, располагаютсясимметрично относительно линии деистфЯвия силы Р . При этом 1.,щ 1. (фиг3) При движении по криволинейнойтраектории (на поворотекорпус 1 дифференциала и полуосевые шестерни 2 вращаются с различными...

Номер патента: 1172759

Опубликовано: 15.08.1985

Автор: Мишагин

МПК: B60K 17/16, F16H 48/30

Метки: дифференциал, колесного, самоблокирующийся, средства, тракторного

...из которых состоит из пружин 25 и 26, штока 27 и корпуса 28, причем штоки 27 соединены с рейкой 17, а корпусы 28,759соединены с основанием транспортного средства. Числа зубьев колес 9, 10,13 и 14 подобраны так, что общее передаточное отношение зубчатых передач между полуосями 4 и 5 при остановленном водиле 12 о 2 н11 = " = 129 213Пружины 25 подобраны так, чтокаждая из них при неполном сжатииможет компенсировать максимально возможную разность крутящих моментов наполуосях 4 и 5 при буксовании одного из колес.Жесткость и размеры пружины 26таковы, что при выключенной муфтесцепления погашают возможное накопленное кинематнческое рассогласование на полуосях 4 и 5 путем возвратарейки 17 в исходное (нулевое) положение и в то же время позволяет...

Номер патента: 1173095

Опубликовано: 15.08.1985

Авторы: Ивашов, Некрасов, Соколов, Степанчиков

МПК: F16H 1/00, F16H 55/00

Метки: волновой, гибкое, колесо, передачи

...ЗОтем, что в гибком колесе волновойпередачи каждая полоса изогнута Ч-образно в продольном сечении.На фиг. 1 показана схема гибкогоколеса с торцовыми дорожками качения, на фиг.2 - конструкция волновойгерметичной муфты с гибким колесом,Гибкое колесо волновой передачисодержит трубу, набранную из полос 1,соединенных гибкой герметичной пере-.городкой 2 в средней части, где полосы 1 имеют участок, параллельный оси колеса. Части полос 1, расположенный по обе стороны от герметичной перегородки, могут быть изогнуты под прямым углом (фиг. 1 и 2) к оси колеса в радиальном направлении или под, другим одинаковым для всех полос углом, что приводит к 7-образнойизогнутости каждой полоСы в продольном сечении.Концы попос 1 с двух сторон от перегородки...

Номер патента: 1173096

Опубликовано: 15.08.1985

Авторы: Тарабарин, Тарабарина

МПК: F16H 1/00

Метки: волновая, зубчатая, передача

...и 3 выполнены косозубыми. Направление зубьев одного венца 6 20 гибкого колеса 1 противоположно направлению зубьев другого 7. Зубья жесткого колеса 2 также противоположно направлены зубьям жесткого колеса 3. Величина углов наклона выбирается таким образом, чтобы возникающие в зацеплениях осевые усилия уравновешивались, т.е. в общем случае углы наклона зубьев правого и левого венцов гибкого колеса могут ЗО быть неравными,Чтобы избежать увеличения усилий деформирования гибкого колеса, снизить напряжения изгиба в области вершин зубьев и увеличить долговеч" ность косозубого гибкого колеса, на его зубчатых венцах выполнены кольцевые проточки 8 с глубиной Ь,=(0,90,98)Ь и с шагом= (12)Ь, где Ь - высота зуба. Между зубчатыми венцами на. гибком...

Номер патента: 1173097

Опубликовано: 15.08.1985

Автор: Цейтлин

МПК: F16H 1/00

Метки: волновая, зубчатая, передача, эвольвентная

...повьппение нагрузочной способностизубьев путеМ выравнивания распределения нагрузки по их длине. 10На фиг. 1 изображена волноваязубчатая эвольвентная передачапродольный разрез на фиг. 2 - схема углов наклона образующих, кулач",ка и гибкого колеса в продельной15плоскости на фиг. 3 - кулачок,Передача содержит корпус 1, входной вал 2, жесткое колесо 3, гибкое колесо 4, кулачок 5, гибкий подшипник б и выходной вал 7. 20На фиг. 2 обозначеноф вппре уголнаклоиа образующей кулачка,Оф Ъ ь, рбплуглы наклона образующих зубчатого венца и оболочки гибкого колеса соответственно под давлением генератоРа,6 п п - угол перегиба в стыкезубчатого венца с оболочкой, Кп,образующая кулачка.В процессе работы при вращениивходного вала 2 кулачок 5 вызывает...

Номер патента: 1173098

Опубликовано: 15.08.1985

Авторы: Соколов, Тимофеев

МПК: F16H 1/16

Метки: редуктор, червячный

...трудоемкости, корпусвиде фпанцев, соедине порные втулки, и оп нов, закрепленных на шпильках В заданномшпильки попарно жестмежду собой.Изобретение относится к машиностроению, а именно к червячным передачам, и может быть использовано в различных приводных механизмах,Цель изобретения - снижение металлоемкости и трудоемкости изготовления корпусов редукторов и повьюение их технологичности.На фиг. 1 показан редуктор, продольный разрез ф на фиг. 2 - разрез А-А на фиг. 1 ф на фиг. 3-6 различные варианты установки опорных кронштейнов;Редуктор содержит червяк 1, червячное колесо 2, фланцы 3, резьбовые шпильки, распорць е втулки 5,болты б ц связи 7 шпилек 4. Полостиредуктора закрыты крьпикамн 8 и 9.К флацдам 3 с помощью болтов 6 5 в нужных...

Номер патента: 1173099

Опубликовано: 15.08.1985

Авторы: Василенко, Ковалев, Кундель, Морозов

МПК: F16H 1/24

Метки: передача

...быть использовано в качестве формирователей движения некоторых типов манипуляторов.Цель изобретения - расширение эксплуатационных возможностей передачи путем обеспечения самоустановки шариков приизменении пространственного взаиморасположения осей. На фиг, 1 изображена предлагаемая передача, на фиг. 2 - разрез А-А на фиг. 1 ф на фиг. 3 - передача зацеп" лением с шариковыми промежуточными телами для пересекающихся осей, на фиг. 4 - вид Б на фиг. 3.Передача содержит ведущий диск 1 с радиальными пазами 2 кругового профиля в осевом сечении, ведомый циск 3 с нарезными зубьями 4,шарики 5.Передача работает следующимобразом.5 При вращении ведущего диска 1один из шариков 5 входит в зацепле"ние с зубьями 4 ведомого диска 3 ипередает окружное...

Номер патента: 1173100

Опубликовано: 15.08.1985

Автор: Римкевич

МПК: F16H 1/24

Метки: зубчатая, передача

...зубчатая передача, содержащая зубчатые колеса с впадинами и "промежуточные элементы, размещенные в прследних. Промежуточныеэлементы выполнены в виде роликов 1,Недостатком иавестной передачиявляется невысокая нагрузочнаяспособность, так как при ее повышении необходимо увеличивать диаметры роликов и, как следствие, диаметры колес, что влечет увеличениегабаритов передачи в целом,Цель изобретения - увеличениенагруэочной способности с сохранением габаритов. 20Укаэанная цель достигается тем,что в зубчатой передаче, содержащей зубчатые колеса с впадинамии промежуточные элементы, каждыйпромежуточный элемент, выполнен ввиде шарика с центральным отверстием,а передача снабжена стержнем, пропущенным через отверстия,На фиг. 1 изображена...

Номер патента: 1173101

Опубликовано: 15.08.1985

Авторы: Бачигин, Гинзбург, Дроздов, Лямин, Шипша

МПК: F16H 3/00

Метки: волновая, коробка, передач

...дистанционного управления. 5На чертеже изображена коробкапередач, продоньный разрез.Коробка цередач, состоит из корпу 1са 1 с вийтовыми каналами 2 дляциркуляции теплую ителя, регулируе "могО (например,фйодпружиненного)в радиальном. направлении генерато, Ф:ЬДра 3 волн,"гйбкого 1 колеса 4 и пакета соосных жестких колес 5, 6 н 7.Колеса 5, 6 и 7, выполненныеиз материалов с памятью Формы, врезультате предварительного циклического воздействия могут при изме-нении температуры реализовать по два размера внутреннего диаметра при 20 неизменном наружном диаметре, Больший из внутренних диаметров, одинаков для всех колес 5, 6 и 7 (показан штриховой линией). Меньший размер (показан сплошной линией) различен 25 и тем меньше, чем выше у данного...

Номер патента: 1173102

Опубликовано: 15.08.1985

Автор: Кононов

МПК: F16H 7/00, F16H 9/26

Метки: гибким, дифференциальный, звеном, механизм

...упрочнения деталей.Цель изобретения " обеспечение плоскопараллльного кругового движения периферийнЫх роликов.На фиг. 1 изображен дифференциальный механизм, общий вид, на фиг. 2 - вид, А на фиг. 1.Дифференциальный механизм с гибким звеном содержит ведущий вал 1, установленный на нем диск 2 с размещенными по его периферии роликами 3, выполненными, например, в виде звездочек и имеющими возможность вращения на осях 4 в подшипниках 5. На другом конце осей 4 могут быть установлень. элементы 6 для крепления обрабатываемых детале Механизм включает также дополнительный ролик 7, установленный соосно ведущему валу 1, гибкий элемент 8, например цепь, огибающий периферийные ролики 3 и дополнитель ный ролик 7, и взаимодействующий с,ними одной...

Номер патента: 1173104

Опубликовано: 15.08.1985

Авторы: Бендас, Морозов

МПК: F16H 11/06, F16H 37/08

Метки: механическая, трансмиссия

...связано с входным валом, а центральные колеса установлены на промежуточных валах и связаны с выходным валом рядньпчи зубчатыми механизмами,На чертеже представлена схемамеханической трансмиссии .Механическая трансмиссия .содержит корпус 1, установленные в немвходной 2, промежуточные 3 и 4 и выходной 5 валы, фрикционньп вариатор6, выполненный в данном случае клиноременным, одно звено которого (ве-,дущий шкив 7) установлено на входном валу 2, а второе (ведомыйшкив 8) - на промежуточным валу 3.Между соосно установленными промежуточными валами 3 и 4 помещендифференциал 9, центральные колеса10 и 11 которого установлены напромежуточных валах 3 и 4 соответственно, Водило 2 кинематическисвязано с входным валом 2, например,с помощью зубчатых...
