F16H — Передачи

Номер патента: 1341420

Опубликовано: 30.09.1987

Авторы: Бозис, Вежевичюс, Стаситис

МПК: F16H 27/08

Метки: движения, зубчатый, механизм, прерывистого

...2. При переходе ролика 6 на участок 12 кулачка 7 механизм возвращается 20 в исходное положение и цикл повторяется. Формула изобретения Зубчатый механизм прерывистого движения, содержащий ведущее неполнозубое колесо выполненное в виде двух секторов, первый из которых жестко связан с валом, а второй - шарнирно с первым, и взаимодействующее с секторами ведомое колесо, отличаюигийся тем, что, с целью повышения надежности, механизм снабжен неподвижным кулачком, соосным секторам, ось шарнира, связывающего сектора, смещена относительно оси вала, а на втором секторе выполнен упор с роликом, взаимодействующий с неподвижным кулачком. 3442 О1Изобретение относится к машиностроению и может быть использовано для передачи прерывистого...

Номер патента: 1341422

Опубликовано: 30.09.1987

Автор: Румянцев

МПК: F16H 41/24

Метки: гидротрансформатор

...изнасосного колеса 1, проходит в зазор 20 риала, например измежду ступицами 4 и 7, оптимальная соотношения ЬЬ21величина Р, =(0,85-0,95)Р где Р - (также как в гидротпроходное сечение на выходе из насос- по фиг, 1 и фиг, 5)ного колеса. За счет этого практичес- ное изменение прохоки полностью ликвидируются гидрав лопастных каналов тлические потери, связанные с разно при уменьшении крстью проходных сечений на выходе из что дополнительно снасосного колеса 1 и входе в турбин- ческие потери, Кромное колеса 2,тс и ав ческие 30Межлопастной канал в турбинном колесе 2 за счет одновременного выполнения соотношений Ь , ) Ь; Ь ЬЬ н и плавного изменения его ширины обеспечивает оптимальное по длине 1 канала изменение проходного сечения. Р=Е(Г),...

Номер патента: 1341423

Опубликовано: 30.09.1987

Авторы: Головченко, Горштейн, Каширин, Тультов

МПК: F16H 55/18

Метки: беззазорной, зубчатой, колесо, передачи, составное

...друг относительно друга, зависит от длиныклиновидной части болтов 8 и угланаклона, то она может достигать десяти и более миллиметров , что позволяет выбирать зазоры не только водной шестерне, но и в целой кинематической цепи,Применение беззазорной зубчатойпередачи в двухступенчатом редукторе иллюстрируется на фиг.б, где ведомое зубчатое колесо 20, которое находится в зацеплении с двумя одинаковыми ведущими колесами 2 и 22(фиг.7). Ступица 23 колеса 21 выполнена в виде диска, который взаимодействует с посаженным на ту же ступицу колесом 24 с возможностью враще-.ния. Колесо 22 жестко соединено с колесом 25Колеса 24 и 25 имеют одно и то же количество зубьев и взаимодействуют с одной шестерней 26, которая получает вращение от привода....

Номер патента: 1341424

Опубликовано: 30.09.1987

Автор: Тривайло

МПК: F16H 57/04

Метки: редуктор, смазки, устройством

...дугообразной пластины с окном 7и стенками 8, Кожух имеет углубление9, в котором скапливаются твердые,осевшие на дно, частицы.Редуктор с устройством для смазкиработает следующим образом. 25При вращении колеса 3 по часовойстрелке (фиг.1), т.е. в основном режиме, масло через зазор Н увлекаетсяв зону А кожуха 4 и, дойдя до козырька 5, затормаживается его дугообраз- Зоной пластиной с фильтром, вследствиечего в зоне А давление повышается ав зоне В - понижается, так как нахо- .дящееся в ней масло уносится зубьямиколеса. В результате перепада давления масло, находящееся в зоне В,уносится зубьями колеса. В результатеперепада давлений в зонах А и В масло проходит через фильтрующий элемент6 и очищается от примесей.40При изменении направления...

Номер патента: 1342759

Опубликовано: 07.10.1987

Авторы: Васильев, Русинович, Урбанович

МПК: B60K 17/16, F16H 48/24

Метки: дифференциал, самоблокирующийся, средства, транспортного

...в этом случае, равныМ,=М,+Мгде М - момент, приложенный к корпусу;ММ - моменты на полуосях.При этом осевые силы, возникающие в зацеплении полуосевых 4 и сателлитных 3 шестерней, равны между 45собой и уравновешиваются усилием пружин 5. При повороте транспортногосредства происходит относительноевращение деталей дифференциальногомеханизма, однако моменты, подводимыек полуосевым шестерням 4, приблизительно равны по величине, а значитосевые силы, действующие на полуосевые шестерни 4 вдоль их оси, равны.Блокирования дифференциального механизма не происходит.ЮВ случае проскальзывания одногоиз колес транспортного средства,исходя из известных формул(1-К),моменты на отстающей и забегающейполуосях соотнетГ 11( где М ственно;К - коэффициент...

Номер патента: 1343149

Опубликовано: 07.10.1987

Автор: Семеноженков

МПК: F16H 27/06

Метки: вращения, прерывистого, привод

...уп.и тцецие, разрез.Горцовое уплотнение состоит из лстрцуса 1, подвижного в осевом напра.с ини кольца 2, у тановленного ц корпусе 1 через вторичное уплотнение 3, поджатого волнистой пружиной 4, зафиксировдццого от проворота штифтом 5 и армированного злектроддмц 6.Вращающееся кольцо 7 установлено цд валу 8 через вторичное уплотцецие 9 и зафиксировано от перемещений вицтом 10. В кольцах 2 и 7 из цеэлектропроводного материала выполнены кольцевые проточки 11, а в кольце 7 под острым углом к его нерабочему торцу в сторону вращения - отверстия 12,соединяющие тт,тттьную сторону кольца 7 с ко:тьцевой проточкой кдппиляром 13.Электрод 6 подсоединен к отрицдтепьному полюсу ис точцикд 14 постоянного тока, а корпус 1 - к положительному.Устро(ство...

Номер патента: 1343150

Опубликовано: 07.10.1987

Автор: Гусеница

МПК: F16H 41/00

Метки: гидродинамическая, передача

...с закрепленцылси в нем допдткдми 2, образующими П-образный паз 3, направляющий жс. -доб 4 с выходным и рдсподоженным впазу 3 входным участками 5 и 6, выходной вал 7 с турбинным колесом 8,охватываемым выходным участком 5 цдпрдвпяющега желоба 4, и входной вад9, причем передача снабжена дополнительным желобом 10, оба желоба 4 и 1 Озакреплены ца входном валу 9, а вкорпусе 1 выполнено отверстие 11 дляподвода и отвода рабочей жидкости.Гцдродинамическая передача работает спедующим обрд ол 1,При включении приводного двигателя(е показан) приводится во вращениевходной вдл 9 с же,побдми 4 и 10, вкорпус 1 через отверстие 11 подаетсяжидкость, уровень ее в корпусе повышае гс я и, когда оц дос тцгцет входныхучастков 6 жедобав 4 ц 10, под действием...

Номер патента: 1344603

Опубликовано: 15.10.1987

Авторы: Безносиков, Броваров

МПК: B27L 1/00, F16H 39/00, G01M 17/00 ...

Метки: механизм, протаскивающий, сучкорезной

...этом выдвигаются, тележка 2 перемещается вдоль балки 1 на величину выдвижения штока 14.При включении золотника трехпозиционного распределителя 18 в верхнее положение, рабочая жидкость из гидролинии 17поступает в гидролинию 21 и в бесштоковую полость 22 гидроцилиндра 8 управления фрикционной муфтой рабочего хода,при этом шток его выдвигается и включает указанную муфту, вследствие чего подвижная тележка 2 своими зажимными элементами зажимает обрабатываемое деревои перемещает его вдоль балки 1, В конце рабочего хода тележка 2 воздействует на шток15 тормозного гидроцилиндра 12 и давлениев полости указанного гидроцилиндра и в гидролинии 16 повышается. При возрастаниидавления до величины настройки гидрозолотника 5 последний переключается,...

Номер патента: 1344993

Опубликовано: 15.10.1987

Авторы: Гусаков, Курашов, Святский, Толкачев

МПК: F16H 1/26

Метки: барабане, венцовых, вращающемся, центровки, шестерен

...В той же последовательностиможет быть проведена замена двух других крепежных узлов. После центровкивременные крепежные элементы можноснять формула изобретения Способ центровки венцовых шестерен на вращающемся барабане с горизонтальным или близким к нему положением, заключающийся в том, что венцовую шестерню устанавливают соосно барабану и фиксируют зто положение крепежными узлами в торцовом и радиальном направлениях, о т л и ч а ю - щ и й с я тем, что, с целью повыше ния точности и ускорения центровки, первоначально ослабляют фиксацию венцовой шестерни относительно барабана в торцовом направлении, заменяют по крайней мередва верхних крепежных узла и на них предварительно устанавливают и центрируют венцовую шестерню при...

Номер патента: 1344994

Опубликовано: 15.10.1987

Автор: Фичаркин

МПК: F16H 25/20

Метки: винтовая, двухскоростная, передача

...2, передается каретке 3 черезнаружную резьбу 6 гайки 5 и черезгайку 8, зафиксированную от осевогоперемещения относительно каретки 3,При этом вместе с винтом 2 вращаетсяи поводок 10.Каретка 3 приближается к поводку10 с постоянной первоначальной скоростью, пока выступ 13 ведущего кулачка 12 не войдет в зацепление с ведомым кулачком 9 (фиг,2), Гайка 8 начинает вращаться, и каретка 3 получает дополнительное осевое перемещение относительно гайки 5, в результате чего скорость движения каретки3 скачкообразно меняется, При этомвозможны четыре вариантаесли резьбы 6 и 7 гайки 5 имеютодинаковое направление, скорость движения каретки 3 уменьшается, причемтем больше, чем больше шаг резьбы 6;если резьбы 6 и 7 гайки 5 имеютодинаковое направление и...

Номер патента: 1344995

Опубликовано: 15.10.1987

Автор: Тарасюк-Васильев

МПК: F16H 27/00

Метки: механизм, храповой

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная,Изобретение относится к машиностроению, а именно к храповым механизмам,Целью изобретения является повы 5шенне надежности,На чертеже изображен храповой ме"ханизм, общий вид.Храповой механизм содержит храповое колесо 1, устройство его стопорения, выполненное в виде глобоидального червяка 2, установленногона оси 3 с воэможностью вращения,предварительно закрученной пружины4 кручения для взаимодействия с червяком , узла 5 закручивания пружины 4. Нарезная часть червяка 2 поотношению к зубьям храпового колеса1 установлена с зазором для взаимодействия с зубьями последнего, 2...

Номер патента: 1346886

Опубликовано: 23.10.1987

Авторы: Богдашич, Дьяченко, Стецко

МПК: F16D 23/02, F16H 3/00

Метки: коробки, передач, синхронизатор

...3 таким образом, чтобы выступы 8 диска 3 прошли между выступами 9 кольца 1. Другая сторона кольца 1 вставляется в отверстие диска 4. Между дисками 3 и 4 и кольцом 1 прикладывают крутящий момент и разворачи вают диски 3 и 4 относительно кольца 1 на некоторый угол до совпадения осей отверстий кольца 1 и дисков 3 и 4. Выступы 8 заходят за выступы 9. Один конец выступа 9 упирается в глухой конец углублений 7 колец 3 и 4, другой конец выступа 9 взаимодействует с торцом выреза 5 кольца 1. Происходит сжатие упругого элемента 6. В отверстия кольца 1 и дисков 3 и 4 вставляют пальцы 10, на концах которых закрепляют фрикционные кольца 11 и 12, после чего уменьшают до нуля крутящий момент между дисками 3 и 4 и кольцом . Год действием упругого...

Номер патента: 1346887

Опубликовано: 23.10.1987

Автор: Шестаков

МПК: F16H 19/04

Метки: вала, возвратно-поступательного, вращательное, движение, движения, механизм, поршня, преобразования, рабочего

...7. Корпус 4 преобразователя закрыт направляющей крышкой 8, состоящей из четырех частей, образующих сквозную прямоугольную выемку. Во внутренней полости 3 поршня 2, внутри сквозной прямоугольной выемки корпуса 4 преобразователя, размещены подпружиненные амортизаторы 9 со скошенной рабочей поверхностью 1 О. Между амортизаторами 9 со стороны их скошенных поверхностей 10 расположены зубчатое колесо 11, установленное на рабочем валу 12, и рейка 13, выполненная в виде двух пластин 14 и 15 соединенных между собой при помощи втулок 16. Пластины 14 и 15 выполнены с закругленными концами 17.Предлагаемый механизм преобразования возвратно-поступательного движения во вращательное рабо гает следующим образом.При вращении вала 2 с зубчатым колесом...

Номер патента: 1346888

Опубликовано: 23.10.1987

Автор: Абусаидов

МПК: F16H 39/32

Метки: гидровариатор

...1 и 2 в перпендикулярном осям направлении. Гидромашины 1 и 2 установлены в параллельных расточках 3 и 4 корпуса 5 и выполнены с регулируемым рабочим объемом, подвижная часть 8 корпуса 5 установлена между гидромашинами 1 и 2 и образует с расточками 3 и 4 корпуса 5 рабочие полости 6 и 7 с непрерывной боковой поверхностью.Гидровариатор работает следующим образом,При вращении одной из гидромашин, например 1, перемещая подвижную часть 8, регулируют ее рабочий объем от нуля до единицы, вследствие этого, поскольку подвижная часть 8 образует как рабочую полость 6 гидромашины 1, так и полость 7 гидромашины 2, регулируется и рабочий объем гидромашины 2 от единицы до нуля, при этом частота ее вращения изменяется от минимальной (в частном...

Номер патента: 1346889

Опубликовано: 23.10.1987

Авторы: Грымзин, Самарин, Семенов

МПК: F16H 41/26

Метки: гидротрансформатора, реактор

...осевое направление или близкое к осевому (фиг. 3, скорость т, обозначенная пунктиром). Это обусловливает безотрывное обтекание профилей лопастей как на выпуклой 9, так и на вогнутой 10 боковых поверхностях с минимальными потерями энергии. На передаточных отношениях слева от 10 15 20 25 30 35 40 45 50д(фиг. 4) поток направляется все более на вогнутую поверхность и на режиме - - 0(остановленное турбинное колесо) направление потока устанавливается под углом 27 - 30, что соответствует углам выхода из турбин комплексных гидротрансформаторов (фиг, 3),Чтобы поток прилегал к спинке профиля и безотрывно обтекал его выпуклую поверхность 9, он должен совершать вращательное движение по окружности радиуса Я (фиг. 3). Как показывает расчет для...

Номер патента: 1346890

Опубликовано: 23.10.1987

Авторы: Бердинских, Мухин, Нев

МПК: F16H 55/12, H01Q 3/04

Метки: зубчатого, монтажа, обода, сегментов, фундаменте

...для чего используют, например, резьбовые втулки 3, и по делительному диаметру. По окончании регулировочных работ сегменты 2 закрепляют на фундаменте 1, для чего используют, например, болты 4. После закрепления на фундаменте 1 каждый сегмент 2 фиксируют штифтами 5 относительно фундамента, а затем устанавливают штифты 6 в стыках между сегментами 2 и скрепляют сегменты 2 между собой. Для фиксации сегмента 2 относительно фундамента 1 в сегменте 2 выполняют отверстия перпендикулярно плоскости фундамента 1. В отверстия вставляют пробки 7 с отверстиями до упора в фундамент 1, через отверстие в каждой пробке 7 сверлят отверстие в фундаменте 1 и устанавливают штифт 5.Для установки штифтов 6 в стыках между сегментами 2 сверлят в каждом стыке...

Номер патента: 1348586

Опубликовано: 30.10.1987

Авторы: Каминский, Пашкевич

МПК: F16H 15/48, F16H 25/22

Метки: передача, планетарная, регулируемая, шаровая

...нд фи 3 непрерывной линией изипиями 1, 11 и 111 Б соответс е вин с носледовател ьным и положениями, коцре Онз занимает ири рзбоге иередачи.1513 рь. с)тс;л и ты 7, на.с)дЯ цси(с 51 е) м Рс Га х иср,сс( ни Й кз и 3 е)ок, Обозна чс.и ы на ф и Г. 3 с(кггвс ( ГБнцц ирорзями цромежуточной (Н)ОЙМ Ь 1, Б КОТОРЫХ ОНИ Ц 3 КС)5 Г СЯ, Т Сц а, Б, и .11 р(с.1(дим цс.рел 1 исцис кс ис Вс)к и н 3- риков Б Илцженияк 1, 11 и 111 канавки 4 15 (фиг 33 Внд дле Одннс рио;ндя кдн;вкд 4(1 .).кс)ис)71 ни кдн)вк 3 11(10 движ 3 аЕ)к,(иим (и ь Бром( жутИной обоймы нд сО, (с 1 сли нрмсж(, Оцн;я 06 ОЙмз О цд.с,:(я Б 13)ложснии, изи) р )ж(ином ца )И..) И 1 РЗБ(РТКС,БС 1 РИБОНО,Цж.ць( 1:рцр( и Л и С буну 13 р) ик;льны, д 1(,р и В и ГЭ лклцнны О )сртикдль-...

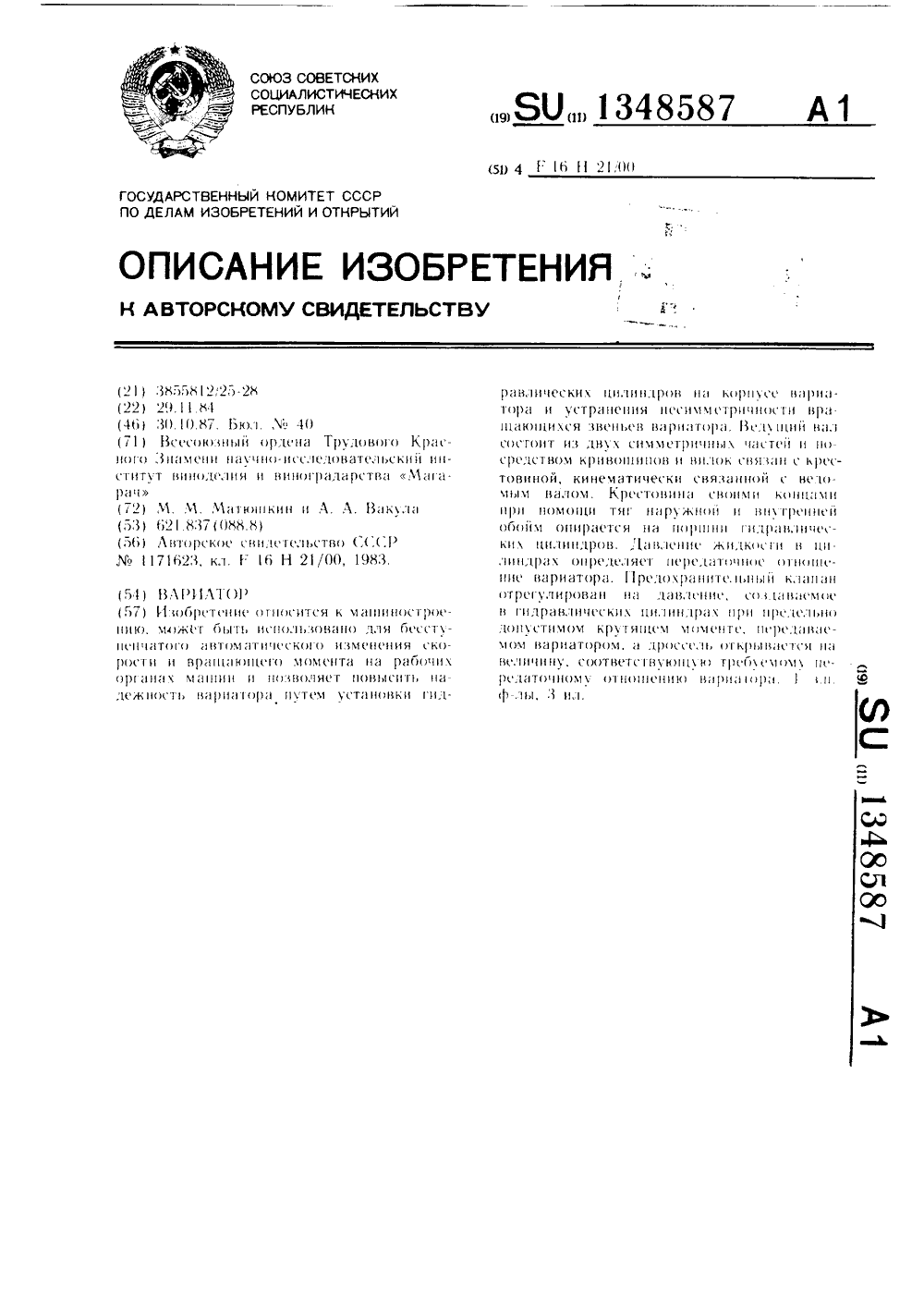

Номер патента: 1348587

Опубликовано: 30.10.1987

Авторы: Вакула, Матюшкин

МПК: F16H 21/00

Метки: вариатор

...двумя противолежащими концамц крестовины 10. Свобочные два конца крестовины 1 О шарнирно закреплены на вдомом валу 3, выполненном, например, в вцд шкива фрикциоццой цер дачи. На ведущм валу 2 с возможностью перемепсеция вдоль продольной осц хсчановлены ползуцы, состоящие из вцутрцщ й оооймы 11 и соединенной с ней посредсгвом радиально упорных подгнипников наружной обоймы 12, которая выполнена с бортами, контактирующими с поршнями гилравли.ческих цилиндров 13 Последние обьедиц-ы в четыре блока 14, в каждом из коз рых вымочицы канавки, соедицяюши полости гидравлических цилиндров 13 с соответствующими трубопроводами 14 ц 15. Вцхчрцние обойм ы 11 посредством тяг 16 шарнирно соединены с крестовиной 10 Гистема х правлс ция включает в...

Номер патента: 1348588

Опубликовано: 30.10.1987

Авторы: Борисов, Голубин, Грибков, Истомин, Котлов, Красовский, Морозов, Соколов

МПК: F16H 21/48

Метки: вращательное, движений, колебательных, преобразования

...оси ведомого нала параллельно или под углом к оси ведущего вала, а также путем обеспечения возможности вращения ведомого вала с частотой, отличной от частоты колебаний механического генератора при изме. ненни момента инерции диска, представляющего собой инерционную массу.На чертеже изображена схема предлагаемого устройства.Устройство содержит основание 1, на котором установлен генератор 2 механических колебаний. С генератором 2 одним концом связан ведущий вал 3. размещенный в плоскости, перпендикулярной плоскости колебаций. Нд вторгм конце ведущего вдлд 3 жестко закреплен олин конец винтовой пружины 4, второй конец которой по цосалке с натягом связан с ведомым валом 5. Нд ведомом валу 5 установлен диск 6, прелсгавляюший собой...

Номер патента: 1350051

Опубликовано: 07.11.1987

Авторы: Арехов, Новиков, Скойбеда

МПК: B60K 17/16, F16H 48/20

Метки: дифференциал, средства, транспортного

...об разом.Если сцепные условия и весовые нагрузки колес одинаковы, то крутящие моменты, передаваемые полуосями 6, также одинаковы и равны (фиг. 3).М=Р; М=Р 1.;где Рь Р - окружные силы в зацепленияхполуосевых пестерен и сателлитов 5;1 ь Ьплечи приложения сил Рь Р.Равны мсжду собой окружные силы в зацеплениях полуосевых шестерен 2 и сателлитов 5 Р=Р, а также осевые силы на наклонных поверхностях кулачковых муфт 4 полуосей и полуосевых шестерен. В этом случае под действием силы Ро (Ро в си, приложенная к корпусу дифференциала) полуосевые шестерни, перемещаясь совместно с заключенными с ними в один корпус сателлитами, располагаются симметрично относительно линии действия силы Р. При этом 1=6 (фиг. 3).При движении по криволинейной...

Номер патента: 1350411

Опубликовано: 07.11.1987

Авторы: Аринин, Деулин, Кеменов, Мусатов, Назаров, Усов

МПК: F16H 1/00

Метки: вакуумный, ввод, волновой, резьбовой

...апи)ПСОСТРС)гс- ЬсТЬ ИСГ)ОЛЬЗОВ, Н В ГЕРМЕ. движения. Цель изобрет. - )ИЕаДЕжНОСТ 5 И ТС)с)НГ)СГ, улировки зазороВ за;г,и.)С)С И ). 11 р) В) а )с) И ВГХ ЛК)ГЕсра - ТОРсс БОЛИ ДИС)И с И 8 ОбКБТЫваЮТС 5 ПО пер)метру .)бкой гайки 2, вызывая персме.ценце зоц заце:),)ения. Выступы гибкой гай. киВходят:;следовательно по окружности В канали); резьбы жесткого пинта 3, соо ) );ая ех)у поступате )ьное движение по на)пп;свляюцсей 4. Регу,)цровка зазоров в зацеплении Винта 3 и гайки 2 ос) гцетвляется прн цк,)к)че)п;ых нагревателе 5 и хо- ЛГ)ДИЛЬНПКЕ О Зс СЧЕТ )ЕОДИНЯКОБ)ГО Пс)ГРС- Бс), с) СЛСЛОВБТЕ,)Ьс)0, цсодццсЗК)ВОГС) С. П. со- БОГО с)ас:п,)пенис: Бис)г; 3 и Гс)ики 2. 1 з)с)СНЕП:К Зааирац Б ЗацЕПЛЕН )И ОбСПСЧИВ)С)- ся с.вменением . мпец)туры...

Номер патента: 1350412

Опубликовано: 07.11.1987

Авторы: Дейкун, Степанцов, Туркин, Чалкова

МПК: B28C 5/14, F16H 1/14

Метки: гальванического, колокола, привод

...)и. 1 и 11;ск. и )ч,Изобретение относится к оборудованик/ для гальванической обработки мелких деталей и может быть использовано в м. ханизмах, где применяется сочстанис вращательного движения и углового поворота. Цель изобретения - расширение кинсматических возможностей привода за счет использования одного привода для совершения различных технологических перемещений. На фиг. 1 изображен привод, общий вид; на фиг. 2 - вид Л на фиг. 1.Привод содержит двигатель 1, колокол 2, станину 3, поворотный конический редуктор 4 с конической парой колес 5 и 6 и блокирующий элемент 7, размен(енный на корпусе редуктора 4. Ве,Омое колесо 6 закреплено на валу колоко.ла 2. Для придания колоколу 2 враша тельного движения вокруг его геомстричес. 2;5 кой оси...

Номер патента: 1350413

Опубликовано: 07.11.1987

Авторы: Колядин, Шевченко

МПК: F16H 1/16

Метки: передача, червячная

...друг другу вала 1 и 2, жестко сое диненные соответственно с червяками 3 и 4, установленными в опорах 5.С червяками 3 и 4 находится в зац(п,(внии червячное колесо 6, которос имеет возможность перемещения Вдс)ль осе 1 червяков. На валу 1 установлены с возмозпостгис вращения на нем дополнительное )ервнное колесо 7, кулацковая муфта 8 и зуочатое колесо 9, которое также имеет (35(ожцость вращения нз валу 1. На валу 2еполижцо установлены лопол);ительное червячное ко,п со 10 и зубчатое колесо 1, ссцлцитс,(в ные червячные колеса 7 и 16( со(;)ицсцгс между собой лополцителыыи цряком 2 зубчатые колеса 9 и 11регьим зубцзтым колесом 13. При 310 м дизмтры зубчз (х колес 9 и 1 одиаковы, з Лц (етрси Ло полнительных червя(ных колес 7 н 1 с) )з (лч- ЦЫ....

Номер патента: 1350414

Опубликовано: 07.11.1987

Автор: Бондаренко

МПК: F16H 1/48

Метки: передача, планетарная

...планетарная персл .и, общий вид; на фиг. 2 - вид А ца фиг 1, ца фиг. 3 и 4 - разрезы Б Ь и Ба фиг 2 соответственно.Планетарная передача содержит корпус 1 с местами крепления 2. гибкий вецсц 3 с внутренними зубьями,усгацгвленцыми ксц центрично этому венцу 3, осолоку 4, связанную с этим венцом 3 иеречыксй 5, расположенной симметричнс относительно торцов венца 3 и имеющс:й в окружном направлении прорези 6, ссзавиисся асз и перемычки выполнены в вахматноч;и- рядке относительно мес.г креилсния 2 Оболочка 4 в местах между крегтзс ция 2 стс- новлеца с зазором отиссительно корпус для свободной ее деформации иол нагрузкой. Передача включает и себя сателлиты 7, установленные в водиле 8, а такжс ш прель. ное колесо 9.Планетарная передача...

Номер патента: 1350415

Опубликовано: 07.11.1987

Автор: Бондаренко

МПК: F16H 1/48

Метки: передача, планетарная

...Взаимодействуют для связи с Основ:Ым ( дополни. тельными пазами 4 и 5, соо"встствсцо расположенными ка няр,жцом ободс кслеса 3.Пружина 6 может также имс, ь 11-5- разную прорезь 7, часть косрои. ск; огра:., - ценной. Представляет собой вылгуц 51 Тхсд) ший В основной 4 или .г1 тс,)ь",:с 5 пазы.Пружина 6 может быль цыс.лнсчя тяЛкс с гофрами 9, цацравлеными цо с)с Псрсдачи.Гсрсдача содержит ткжс с ятс,1.и:1 ) водило 11, В котором Оцц рязмсцссцы. я такжс центральнсс колесо 12 с (яру)кы)1, зуоьями.Планетарная передая работясг с,ц Тхс щим образом.При передаче крутящего момента:о воздействием возбуждаюцих усилий, воз и КЯЮЩИХ В РСЗУЛЬТЯТС ОТК.ТСЭсе 1,Ц 51 ЦТ 131 С- ров колес от расчетных. цсцтря,Вцос кс 1 с 3 с с Е со 3 устаца 3;Тивается...

Номер патента: 1350416

Опубликовано: 07.11.1987

Автор: Диричев

МПК: F16H 3/12, F16H 5/04

Метки: коробка, передач

...184, нажимает на выступ 184собачки 180 и поворачивает последнюю 15на оси 181 по часовой стрелке, Клинообразный выступ 182 собачки 180 входит в среднюю клинообразную выемку183 ползуна 168, обеспечивая тем самым запираниг ползуна 168 в рабочемположении, соответствующем включениюсредней передачи, образованной зубчатыми колесами 161 и 162. После того,как скорость вращения ведомого вала 158 снизится до скорости, определяемой передаточным числом зубчатыхколес 161 и 162, действующая на этойпередаче обгонная муфта заклинивается, и ведомый вал 158 вращается соскоростью, определенной передаточным ЗОчислом зубчатых колес 161 и 162(фиг,22),Для повышения скорости вращения вала двигателя до максимального в диапазоне регулировки значения продолжают...

Номер патента: 1350417

Опубликовано: 07.11.1987

Автор: Тулуевский

МПК: F16H 1/32, F16H 13/08

Метки: передача, синусошариковая

...использовано в качестве синусошариковой передачи в приборахразличных механизмов,Цель изобретения - повышение КПДи уменьшение износа путем выбора формысинусоидальных канавок.На фиг. 1 схематично изображена синусошариковая передача; на фиг. 2синусоидальная канавка; на фиг. 3 - нормальноесечение синусоидальной канавки, сечениеА - А на фиг. 2; на фиг. 4 - часть втулкисо сквозной прорезью; на фиг. 5 - сечениеБ - Б на фиг,4,Синусошариковая передача содержиткорпус 1 в виде цилиндра с замкнутой 15синусоидальной канавкой 2 на внутреннейповерхности, ведущий вал 3 с замкнутой синусоидальной канавкой 4 на наружной поверхности, ведомый вал 5 в виде втулки сосквозными прорезями 6 и размещенные впоследних шарики 7, взаимодействующие 2 Ос...

Номер патента: 1350419

Опубликовано: 07.11.1987

Авторы: Бусыгин, Назаров, Овчинников

МПК: F16H 25/20

Метки: винтовой, механизм

...требуется преобразование вращательного движения в поступательное и наоборот,Цель изобретения - повышение надежности И долговечности механизма за счет устранения радиального биения свободного конца винта,На чертеже показана конструктивная схема механизма.Винтовой механизм содержит корпус 1 с прямолинейной направляющей 2 в виде, например, цилиндрического отверстия и размещенный в корпусе 1 с возможностью вращения консольный винт 3. В направляющей 2 с возможностью поступательного перемения размещена гайка 4 с выполненной в ней полостью 5, при необходимости герметично закрываемой заглушкой 6. Внутри полости 5 размещен подшипник 7 качения, внутреннее кольцо которого жестко закреплено на свободном конце винта 3, а на наружном кольце жестко...

Номер патента: 1350420

Опубликовано: 07.11.1987

Авторы: Гонский, Самарчанц, Сикар, Шорох

МПК: F16H 25/22

Метки: винтовая, передача, эксцентричная

...диаР увеличении углая резь ы соответственно винт ганки до п ента илир дельного, близкого 180.к 15 На фиг. 1 потовая передача соказана эксцентричн ая винача с точками контакта на реннем диаметре резьбь ы ганки; на Ьиг. 2 - то же, на на жномт, ру м диаметре резьбы винта.ксцентричная винтовая пе екс я передача содер, размещенную в нем с возможностью фиксированно: и выполненнымго повопота втстием 3 и ам в неи экс ен.центричным отверм и размещенную в отверстии 3 зможностью в ащенияии, с возр щыы на подшипниках 4Во втулке 2корп се 1 -у выполнены отверст 6,у - соответственно им отвер ия,ав предназначенны км отверстия 7,ны рованного г овоные для фиксиулки внутри корп саВ нужном положении вт лка фиксируется винтами 8.В прямолинейных нап авляю...

Номер патента: 1350421

Опубликовано: 07.11.1987

Автор: Флейтман

МПК: F16H 29/00

Метки: механизм, передаточный

...величин перемещения и скорости ведомого звена.На чертеже показан передаточный механизм.10Механизм содержит вибратор 1 механи.ческих крутильных колебаний. На выходном валу вибратораустановлено веду 1 цее звено, выполненное в виде шкива 2, На шкиве 2 закреплен один конец гибкой тяги 3 с возможностью намотки противоположными поверхностями при смене знака направления колебаний. Второй конец гибкой тяги закреплен на ведомом звене 4. Гибкая тяга 3 размегцена в направляющих 5, установлен.ных между ведущим и ведомым звеньями. Ведомое звено 4 подпружиненно пружи ной 6. Передаточный механизм работает следующим образом.Возбуждаются крутильныс колебания вибратора 1. При одном размахе колебаний происходит процесс полной размотки, при...
