F16H — Передачи

Номер патента: 1364806

Опубликовано: 07.01.1988

Автор: Тривайло

МПК: F16H 57/04

Метки: масла, трансмиссии

...А"А на фиг. 1.Устройство для очистки масла в трансмиссии выполнено в виде частич" но погруженного в масло зубчатого колеса, установленного на одном из валов (не показан) трансмиссии. Коле" со состоит из ступицы 1 и венца 2, соединенных диском 3, На торцах венца 2 имеются борты 4. Внутренняя цилиндрическая поверхность венца 2 диаметром й, диск 3 и борт 4 образуют в колесе кольцевые карманы, заполненные маслом 5, На поверхности диаметра Й выполнена концентричная кольцевая канавка 6 с шириной В, меньшей ширины поверхности диаметра. Й, По дну канавки 6 в венце 2 выполнены радиальные сквозные отверстия 7. На поверхность диаметра й венца 2 по всей ее ширине и периметру уложена лента 8 из пористого материала. При работе трансмиссии...

Номер патента: 1366328

Опубликовано: 15.01.1988

Авторы: Краснощеков, Ксенда, Рыгин

МПК: B23F 19/02, F16H 1/26

Метки: зубчатый, редуктор

...взаимодействующих участков зубьев,необходимо, чтобы общее передаточное отношение не равнялось целому числу и передаточному отношению обкатываемых зубчатых колес О т.е О Ф и Ф О где и " целое число.Изменение межосевого расстояния путем вращения эксцентриковых втулок вызывает перемещение точки контакта по высоте зуба и изменение угла давления в зацеплении. При наличии погрешностей в межосевом расстоянии величина разности радиусов кривизны нормальных сечений сопряженных участков зубьев оказывает существенное влияние на изменение угла давления в передаче. Кроме того, поскольку передача с зацеплением Новикова является чувствительной к изменению межосевого расстояния, и этот фактор является положительным при обкатке зубьев, то регулярное...

Номер патента: 1366745

Опубликовано: 15.01.1988

Автор: Балезин

МПК: F16H 19/04

Метки: передача, реечная

...и взаимодействующих с накладками 15, жестко закрепленными по бокам рейки 8.В корпусе 1 под свободным концом рейки 8 установлена дополнительная опора 16. Точка взаимодействия рейки8 с опорой 16 расположена в вертикальной плоскости, проходящей через центр шаровой опоры 9 и центр тяжести рейки 8. В каретке 4 напротив шестерни 6 установлено устройство для Поскольку центр шаровой опоры9 расположен на начальной линиизубьев рейки 8, а последняя установлена параллельно направляющим 2,направление действия осевого усилия будет параллельным направляющим 2 налюбом участке перемещения каретки 4,а значит исключается появление боковой составляющей от осевого усилия,действующей на направляющие 2,В случае использования косозубойрейки 8 в зацеплении...

Номер патента: 1366746

Опубликовано: 15.01.1988

Авторы: Евтушенко, Зайденко, Чигрина

МПК: F16H 27/04, F16H 29/02

Метки: механизм, реверсивный, храповой

...которого выполнены выступы 17 для взаимодействия с выступами 11 собачек 5 и 6.Ре п версивный переключатель 12 в виде кольца соединен с рычагом 18 управления, крайние рабочие и нейтральное положения которого зафиксированы фиксатором 19 относительно корпуса 1 15 (фиг, 1) или водила (фиг. 5).Реверсивный переключатель 12 (фиг.6 и 7) может быть выполнен также в виде кольца, жестко соединенного с втулкой 20, имеющей сквозной паз 21, 20 выполненный под углом к продольной ее оси. Втулка 20 установлена на жестко соединенной с водилом 7 ступице 22, имеющей осевой продольный паз 23 на ее поверхности. Пазы 21 и 23 располо жены при монтаже друг над другом, вних заведен палец 24, закрепленный на внутренней поверхности дополнительной втулки...

Номер патента: 1366747

Опубликовано: 15.01.1988

Авторы: Введенский, Долгов, Шевчук

МПК: F16H 41/30

Метки: передача

...относится к энергетическому машиностроению и может быть использовано на тракторах и других самоходных машинах.Цель изобретения - повышение надежности.На чертеже показана принципиальная схема передачи.Передача содержит гидротрансформатор .1, включающий насосное колесо 2, установленное на входном валу З,соединенном с двигателем 4, и систему управления гидротрансформатором 1, включающую насос 5 подпитки с предохранительным клапаном 6 и приводом 7от насосного колеса 2, подключенный всасывающей гидролинией 8 к баку 9, а нагнетающей гидролинией 10 к гидротрансформатору 1 через кран 11 с рычагом 12 управления. Передача снабжена муфтой 13 сцепления с ведомым элементом 14 на входному валу 3, педалью 15 выключения и тягой 16,...

Номер патента: 1366748

Опубликовано: 15.01.1988

Авторы: Егоров, Ливотов, Тюрин

МПК: F16H 57/04

Метки: передач, смазки

...увеличивают ширинукольца примерно на 103 и осуществляют 40оысокотемпературный отжиг до +500 Споследующим охлаждением на воздухе.ори охлаждении ниже +40 С кольца принимают первоначально заданную формус минимальной шириной. Далее для тренировки обратимой памяти формы осуще-ствляют около 100 циклов изменениятемпературы колец 6 в интервале от+20 до +180 С,оВ итоге при температуре ниже +40 С кольца 6 имеют минимальную ширину,приОтемпературе выше +105 С - максимальную ширину, а в интервале от +40 до +105 С ширина колец 6 плавно изменяется от минимального значения до максиального.В редукторе (фиг. 2) отражательные кольца 6 жестко связаны друг с другом 8 2с помощью тяг 7 и штифтов 8. Кольцо 6 взаимодействует с приводом возвратно-поступательного...

Номер патента: 1368538

Опубликовано: 23.01.1988

Авторы: Гулиа, Сергунин, Серх

МПК: F16F 15/30, F16H 33/02

Метки: масс, маховых, разгона

...пружины, нормаль к поверх- З 0 ности которой в точке контакта с ро, ликом б пересечена с его осью. Ролик Ь подпружинен толкателем 10 всторону расширения зазора между звеэ дочкой 2 и обоймой 3, а масса проти вовеса 8 прижима 7 выбрана из соотношения;1 Мто Гяацг,м 2 М тойМтр я ф И = Р/С 8 Ы,Р-шы г11 гУстройство работает следующим образом35 При включении разгонного двигателя 1 звездочка 2 приводится во вращение. Инерционно-центробежные прижимы 7, оси которых соединены со звездочкой 2, вследствие стремления про тивовесов 8 к периферии при вращениивоздействуют на сепаратор 5, который,в свою очередь, давит на ролики 6 иперемещает их в сужающуюся областьмежду звездочкой 2 и обоймой 3. Об гонная муфта заклинивается и разгонный двигатель 1...

Номер патента: 1368540

Опубликовано: 23.01.1988

Автор: Явич

МПК: F16H 1/14

Метки: импульсный, привод, явича

...кинематическая схема импульсного привода при взаим-. но перпендикулярном расположении осей двигателя и толкателя; на фиг.2 - другой вариант импульсного привода при параллельном расположении осей толкателя и двигателя.Импульсный привод содержит двигатель 1, например гиревой или пружинный, управляемый толкатель 2, зубчатую передачу, включающую конические колеса 3 и 4, из которых колесо 3 закреплено на валу двигателя 1, а колесо 4 установлено на толкателе с возможностью вращения, например в подшипниковой опоре 5, а их совместного 2 б возвратно-поступательного перемещения. Это перемещение может осуществляться как перпендикулярно оси двигателя (фиг. 1), так и параллельно ей(фиг. 2). Для ограничения перемещений колеса 4 могут быть...

Номер патента: 1368541

Опубликовано: 23.01.1988

Авторы: Горюнов, Кондрашкин

МПК: F16H 48/08

Метки: дифференциал

...делам изобретен 113035, Москва Ж,д,4/ аушская на.Проектная, 4 играфическое предприятие, г.Ужго Производственно 1 136854Изобретение относится к механическим передачам и может быть использовано в различных приводах.Целью изобретения является упрощение технологии изготовления дифференциалов с различным количеством сателлитов за счет использования одинаковых пальцев.На фиг.1 показан дифференциал,общий вид; на фиг.2 - разрез А-А нафиг.1.Дифференциал содержит корпус 1 сотверстиями 2, центральную втулку 3с отверстиями 4, пальцы 5, вставленные одним концом 6 в отверстия 2 корпуса 1, а другим концом 7 - в отверстия 4 втулки 3. Концы 7 пальцев 5,взаимодействуя между собой, выполнены по полусфере 8. На пальцах 5 размещены сателлиты 9,...

Номер патента: 1368543

Опубликовано: 23.01.1988

Авторы: Ведяшкин, Водяков, Калер, Коешов, Тюряхин

МПК: F16H 7/02

Метки: передача, ременная

...упругости 1-2 МПа,Ременная передача работает следующим образом.С помощью натяжного устройства 6пройзводится ппредварительное натяжение ремня 3. При этом благодаряобъемной несжимаемости и малому модулю упругости резины слоя 5 сжатияпроисходит равномерное заполнение 40канавок шкивов 1 и 2 резиной слоясжатия с обеспечением хорошего сцепления со шкивами, При вращении ведущего шкива 1 мощность с помощью ремня 3 передается ведомому шкиву 2. Так как ремень 3 контактирует со шкивами по большой поверхности имеют место хорошие условия отвода тепла, выделяющегося в резине слоя 5 сжатия. Малая величина удельных давлений по поверхностям контакта снижает износ ремня, а малые значения модуля упругости резины слоя 5 сжатия обуславливают небольшие...

Номер патента: 1368544

Опубликовано: 23.01.1988

Авторы: Зайцев, Колесников, Пестряков, Пестрякова

МПК: F16H 1/24, F16H 7/06

Метки: передача, шариковая

...угловохвата р и 1 с колесами взаимодействует максимально возможное число шариков одновременно. Это обстоятельство позволяет использовать шарики 10одновременно в качестве опор вращаю 2 Б щихся колес на корпус (угол охвата,больший 180, обеспечивает постоянство межосевого расстояния колес придействии радиальных нагрузок). Отсутствие необходимости в специальныхопорах для колес и валов сокращаетгабариты и упрощает конструкцию передачи,1 136Изобретение относится к машинотроению и может быть использованомеханических передачах,Целью изобретения является повыение долговечности и сокращениеабаритов шариковой передачи.Положительный эффект достигаетсяа счет уменьшения износа колес путемнижения удельной нагрузки на их раочую поверхность и...

Номер патента: 1368545

Опубликовано: 23.01.1988

Авторы: Белик, Грудев, Дерученко, Кузьменко, Пашкевич

МПК: F16H 13/08

Метки: передача, планетарная, шаровая

...торцевых поверхностях обойм 3, 4нанесены беговые дорожки 5, 6, выполненные по определенным кривым, по"зволяющим уменьшить динамические нагрузки при работе передачи. 3 ил. текущие координаты кр минимальное значение радиуса-вектора кривой; амплитуда кривой 1число периодов;0,1,2,(г) орядковый номер периода.а работает следующим оби вращении, например,с некоторыми угловыми скодило 2 вращается со скороселяемой геометрической сумтей обойм 3, 4. Форма бежек 5, 6 согласно предлоисимостям обеспечивает в5 Составитель А, Колосовскийтор Е, Рейн Техред А.Кравчук Корректор М. Кучерявам - -е аказ 506 Тираж 495 Подписное ИИПИ сударственного комитета 113035, Москва,о изобретени 35, Раушская и открытиям при ГКНТ ССб, д. 4/5 нно-издательский комбинат...

Номер патента: 1368546

Опубликовано: 23.01.1988

Автор: Игнатищев

МПК: F16H 1/32, F16H 13/08

Метки: передача

...кольцо и обоймаи основное корпусное кольцо и обойма 30расположены симметрично относительноведомого кольца 14, а последнее размещено между коаксиально расположенными внутренним ведущим валом 2 инаружным ведомым валом 9. Ведущийвал 2 может быть установлен на подшипниках 17 и 18 и уплотнен кольцом19. Для осевой компенсации монтажныхпогрешностей может быть использовано упругое кольцо 20. Угловая фиксация корпусных колес относительнокорпуса может быть осуществлена винтштифтами 21, а осевая регулировказацеплений - с помощью винтов 22 сконтргайками. Каждая из обойм можетбыть выполнена в виде. двух коаксиальных колец 23 и 24, соединенных междусобой перемычками 25.Передача работает следующим образом.Вращение ведущего вала 2 с эксцентриком 3...

Номер патента: 1368547

Опубликовано: 23.01.1988

Авторы: Марутян, Семенко

МПК: F16H 21/38

Метки: механизм, шарнирно-рычажный

...толкателя 6,подпружиненного относительно стойки1 посредством пружины 7. На толкателе 6 установлен ролик 8, взаимодействующий с кулачком 5, При этом кулачок 5 жестко связан с ведомым звеном3 и установлен соосно оси его враще-ния, а ролик 8 размещен на толкателеэксцентрично оси вращения ведомогозвена 3.Механизм работает следующим образом.При вращении ведущего кривошипа2 ведомое звено 3 посредством шатуна 4 также приводится во вращение.При нахождении механизма в мертвыхположениях (фиг,2) создание талкателем 6 с роликом 8 дополнительно крутящего момента на ведомом звене 3способствует выводу механизма изэтих положений.При этом, если ролик 8 расположентак, как это показано на фиг,2 и привращении ведущего кривошипа 2 по часовой стрелке,...

Номер патента: 1368548

Опубликовано: 23.01.1988

Авторы: Бильков, Зотов, Киреев, Нюренберг

МПК: F16H 25/08

Метки: возвратно-поступательное, вращательного, движения, механизм, преобразования

...В.Бугренкова Заказ 235/34 Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,Ж, Раушская наб д,4/5Производственно-полиграфическое предприятие., г.ужгород, ул.Проектная, 4 На чертеже изображен механизм ля преобразования вращательного вижения в возвратно-поступательное.Механизм содержит ведущее звеновиде стакана 1 с двумя замкнутыми азами 2 и 3 на внутренней цилиндрической поверхности и двумя радиальными отверстиями 4 и 5 с.шариками 6 и 7. В полости стакана 1 размещен стакан 8 с двумя замкнутыми пазами 9 и 10 на наружной поверхности и двумя радиальными отверстиями с шариками 11 и 12. Стакан 8 является ведомым звеном,Шарики 6 и 7 опираются на внутреннюю поверхность цилиндра 13, который...

Номер патента: 1368549

Опубликовано: 23.01.1988

Автор: Веретенников

МПК: F16D 41/06, F16H 29/02

Метки: механизм, свободного, хода

...промежуточным звеом 2, шарнирно сочлененным с обойой 3, охватывающей ведомый вал 4,углом охвата 360, установленной а подшипнике 5. Промежуточное звео 2 снабжено, собачкой 6 в виде рикционной колодки, взаимодействуцей с ведомым валом 4, и подпружинено к обойме 3 пружиной 7. Тяга 1 соединена с промежуточным звеном 2 осью 8, а промежуточное звено 2 с обоймой 3 - осью 9,Механизм работает следующим образом.Тяга 1 сообщает промежуточному звену 2 колебательное движение. При движении тяги 1 с промежуточным зве 68549 2ном 2 влево собачка 6, выполненнаяв виде фрикционной колодки, поворачивает ведомый вал 4 вместе с обой-мой 3 против часовой стрелки.5При движении тяги 1 в обратномнаправлении пружина 7 препятствуетповороту промежуточного звена 2...

Номер патента: 1368550

Опубликовано: 23.01.1988

Автор: Ефимов

МПК: F16H 29/04

Метки: вариатор, ефимова

...по отношению к клиньям 47.В остальном вариатор выполнен аналогично первому варианту.Вариатор в третьем варианте(фиг.14 - 18) исполнения выполнендвухступенчатым.Он содержит в отличие от описанного выше дополнительный вал 54, на котором установленозубчатое колесо 9 (фиг, 1 - 6). Дополнительный вал 54 связан с корпусом 1 через поворотную плиту 24,входной вал 3 подвижно установленвнутри выходного вала 4. Выходной68550 10 25 7 13ползунов 18 - в зоне окна 66. Втулка 34 соединена кинематически с корпусом 1. аналогично первому варианту.В четвертом варианте (Фиг.19-22)выполнения вариатора в отличие отдругих вариантов в направляющей одной и той же обоймы установлены захваты разного (противоположного) направления заклинивания на...

Номер патента: 1368551

Опубликовано: 23.01.1988

Авторы: Андриенко, Карев

МПК: F16H 55/17

Метки: колесо, литое, стальное

...к зубчатымколлесам зубчатых цилиндрических передач,Целью изобретения является повышени надежности за счет снижения трещи ообразования литых стальных колеспр их изготовлении, а также за счетпо ышения технологичности изготовле ия. 10На фиг. 1 изображено литое стально колесо, поперечный разрез; нафи . 2 - то же, вид в плане,Литое стальное колесо состоит изоб да 1, ступицы 2, двух дисков, 15св зывающих обод 1 со ступицей 2,и ебер 3 жесткости между ними. Каждь диск составлен из трех равномерно расположенных по окружности секто ов 4 с промежутками между ними, 2 Осе тора одного диска расположены напр тив промежутков другого. На ободе 1 по центру секторов 4 выполненыкл новые ребра 5 жесткости, связанны с секторами большими основаниями. 25В...

Номер патента: 1368552

Опубликовано: 23.01.1988

Автор: Кочетов

МПК: F16B 21/00, F16H 55/14, F16H 55/17 ...

Метки: зубчатое, колесо

...фаска 5, причем диаметр кольца 3 в сечении, проходящем через середину образующей фаски 5, равен или меньше диаметра П внутренней цилиндрической поверхности венца 1. 25Во время работы эластичный обод 4 с упругим кольцом 3 гасят колебания, возникающие от динамических нагрузок в зацеплении колеса с парным ему колесом (не показано), снижают шум. ЗО Кольцо 3 выполняет также функцию ребра жесткости для венца 1. При монтаже вибродемпфирующего элементав канавку венца 1 вначале закладывают эластичный обод 4. Затем со стороны35 торца венца 1 запрессовывают коль 2цо 3, При этом фаска 5 является заходной при прессовании при контакте ее с внутренней цилиндрической поверхностью диаметра Р венца 1. Под усилием пресса кольцо 3 "выворачивается",...

Номер патента: 1368553

Опубликовано: 23.01.1988

Автор: Кочетов

МПК: F16H 55/14, F16H 55/17

Метки: колесо, составное

...элемента в виде пакета дисков; на Фиг. 2 - то же, вариант выполнения вибродемпфирующего элемента в виде пустотелого диска; на Фиг. 3 - то же, вид со стороны торца.Составное колесо содержит обод 1, ступицу 2, несущий диск 3 для соединения обода 1 со ступицей 2 и размещенный со стороны торца обода 1 вибродемпфирующий элемент. Последний может быть выполнен в виде пакета чередующихся перфорированных дисков 4 и эластичных колец 5 и б. Пакет крепится со стороны торца колеса резь- бовойгайкой 7. Вибродемпфирующий элемент может быть выполнен в виде пустотелого диска (фиг. 2) с перфорацией на обращенной к торцу колеса стенке 8 и заполнен звукопоглощающим материалом 9. Крепление диска,в этом варианте может быть осуществлено по внутренней...

Номер патента: 1368554

Опубликовано: 23.01.1988

Авторы: Хомченко, Эльцин

МПК: F16H 55/18

Метки: двухпоточная, передача, реверсивная

...колес и валов. От ведущих косозубыхколес 2 и 3 к зубчатой рейке 19 ведутдве кинематические цепи, образованные колесами 6, 12, 17, 18 и 7, 11,15, 16, Ведомые валы 4 и 5 - плавающие и одновременно подпружиненныев одном направлении через равноплечий рычаг 8. Зубья косозубых колес2 и 3 - разнонаправленные. Под действием рычага 8 за счет разнонаправленности зубьев косозубых колес валы 4 и 5 разворачиваются в противоположных направлениях и в каждой кинематической цепи создается односторонний силовой контакт зубьев с замыканием на рейке 19, При вращенииколес 2 и 3 одна из кинематическихцепей является ведущей, а другая -замыкающей и обеспечивающей натягво всей цепи. При реверсе вращенияцепи меняются ролями, Симметричноевыполнение обеих...

Номер патента: 1368555

Опубликовано: 23.01.1988

Авторы: Лукьянов, Петров

МПК: F16H 55/56

Метки: вариатора, клиноременного, регулируемый, шкив

...из которых закреплена одним концом на ступице У, а другим - на дополнительном рычаге, который установлен с угносительно грузов 9, При вращениишкива грузы 9 и 11 поворачиваются наосях 8 до, соприкосновения друг с другом, после чего меняется характеристика центробежного устройства, т.к.дополнительные грузы 11 начина:ют препятствоватьповороту грузов 9. 2 ил,ловым смещением относительно двуплечего рычага. Центробежные грузы закрыты кожухом 14, который являетсятакже ограничителем поворота груза11 под действием пружин 13,Регулируемый шкив клиноременного вариатора работает следующим образом.1 В неподвижном состоянии и при вращении во время работы двигателя на холостом ходу конические диски 3 и 4 раздвинуты пружиной 5, а угловое смещение...

Номер патента: 1370345

Опубликовано: 30.01.1988

Авторы: Михрютин, Надеждин

МПК: F16H 27/06

Метки: мальтийский, механизм

...пружины 12 соответствует положение механизма, при котором мальтийские-законами движения на один и тот же з 137034кресты 6 и 9 развернуты друг относительно друга таким образом, что углымежду осями соседних пазов крестов6 и 9 составляют /Е. Для равныхуглов поворота последних необходимо,5чтобы соблюдалось равенство числа ихпазов. В период выстоя крестов 6 и 9,т,е, когда угол между осями пазовсоседних мальтийских крестов равеннулю, пружина 12 должна быть заряжена (сжата) и зафиксирована, например,с помощью стопорного устройства,состоящего иэ установленного на ведущем валу 2 торцового кулачка 13,15взаимодействующего с толкателем 14,имеющим запирающие зубья 15 и 16, ипружины 17.Мальтийский механизм работает следующим образом.20В...

Номер патента: 1370346

Опубликовано: 30.01.1988

Авторы: Костиков, Мамонтов

МПК: F16H 13/06

Метки: вариатор, скорости

...на фланце выходного вала3, зубчатую муфту. Причем может бытьиспользована любая известная муфта, 40в том числе и магнитная с равнымчислом полюсов на ведущей и ведомойобоймах.Фрикционное взаимодействие сатенлита с опорными кольцами может быть 45как внутренним, так и наружным,Возможно применение в одной конструкции обоих видов зацепления,На входном валу 2 установлено балансировочное кольцо 12. 50Вариатор скорости работает следующим образом,Вращение ротора 4 приводит к образованию вращающегося магнитного вектора сил, под действием которогосателлит 6 прижимается к опорнымкольцам 8,9 и обегает их с угловой скоростью, зависящей от числа пар полюсов, Под действием усилий во фрикционных парах сателлит 6 получает вращение вокруг своей оси, которое...

Номер патента: 1370347

Опубликовано: 30.01.1988

Авторы: Ведерников, Резников, Савенко, Скуратов

МПК: F16H 15/00

Метки: вариатор, фрикционный

...2, фрикционно связанный с иском 2 ролик 3, размещенный с возможностью осевого перемещения на ведущем валу 4, ось которого пересекается с осью ведомого вала 1. На 20 ведущем валу 4 жестко закреплен опорный диск 5,а с роликом 3 также жестко связан промежуточный диск 6. Опорный 5 и промежуточный 6 диски связаны между собой посредством упругого элемента, выполненного в виде равномерно размещенных по окружности отрезков 7 каната, имеющего перекрестную навивку.Концы каждогоиэ отрезков 7 каната опрессованыдля предотвращения их раэвивания при реверсировании.Вариатор работает следующим образом.Вращение от ведущего вала 4 передается опорному диску 5 и посредством З 5 отрезков 7 каната промежуточному диску 6, а вместе с ним и ролику 3. Ролик 3,...

Номер патента: 1370348

Опубликовано: 30.01.1988

Авторы: Алимов, Джураев, Кузибаев, Магдиев, Мухамедов, Шукуров

МПК: F16H 21/00

Метки: кулисный, механизм

...от нее точки оси 9 паза 6,выполненного в кулисе 5, Шарнир 8может быть размещен как вне контура,охватываемого гибким элементом 4,так и внутри этого контура, а шкивы2 и 3 могут быть выполнены в видезвездочек,Механизм работает следующимобразом.Вращение ведущего шкива 2 преобразуется в поступательное перемещение 48 ггибкого элемента 4, который вызываетперемещение в криволинейном замкнутомпазу 6 шарнирно связанного с гибкимэлементом 4 ползуна 7. Перемещениеползуна 7 в пазу 6 вызывает перемещение кулисы 5 относительно оси шарнира 8. Кулиса 5 совершает возвратно"поступательное движение, если ось ее колебаний, т.е. ось шарнира 8, размещена вне контура, охватываемого гибким элементом 4. Если же ось шарнира 8 расположена внутри контура,...

Номер патента: 1370349

Опубликовано: 30.01.1988

Автор: Файзиев

МПК: F16H 21/14

Метки: дифференциальный, механизм, файзиева, шарнирно-рычажный

...Л. Веселовская Заказ 390/34 Тираж 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 Механизм содержит основание 1, установленные на нем кривошипы 2 и 3, имеющие возможность раздельного вращения вокруг общей оси А, и два шатуна 4 и 5, одними концами связанные между собой шарниром С. Шатун 4 через шарнир Р связан с кривошипом 3, а шатун 5 через шарнир В - с кривошипом 2. На одном из шатунов, например на шатуне 4, жестко закреплено зубчатое колесо, ось которого совмещена с осью шарнира Р, На основании 1 установлены также два привода вращательного движения, например в виде двух зубчатых пар 7 и 8,...

Номер патента: 1370350

Опубликовано: 30.01.1988

Авторы: Волков, Крохмаль

МПК: F16H 21/16

Метки: механизм, эксцентриковый

...опорных и эксцентрикового подшипников одинаковы. Для предотвращения осевого перемещения тел качения механизма вдоль ведущего вала 2 на роликах" 7 можно, например, выполнить кольцевые упоры 10, а на ведущем валу 2 - кольцевую проточку 11 для размещения в ней упоров 10 роликов 7.На фиг. 3 и 4 представлен эксцентриковый механизм, внутренняя обойма которого выполнена в виде слоя роликов 7 и концентричного ему слоя роликов 12При этом крышки 9 закреплены на ведущем валу 2, а кольцевые упоры 10 выполнены на роликах 12 второго слоя.Механизм работает следующим образом. Вращение от ведущего вала 2 эасчет сил трения, появляющихся при нагружении подшипников радиальной нагрузки, передается телам качения как всех подшипников, так и внутренней...

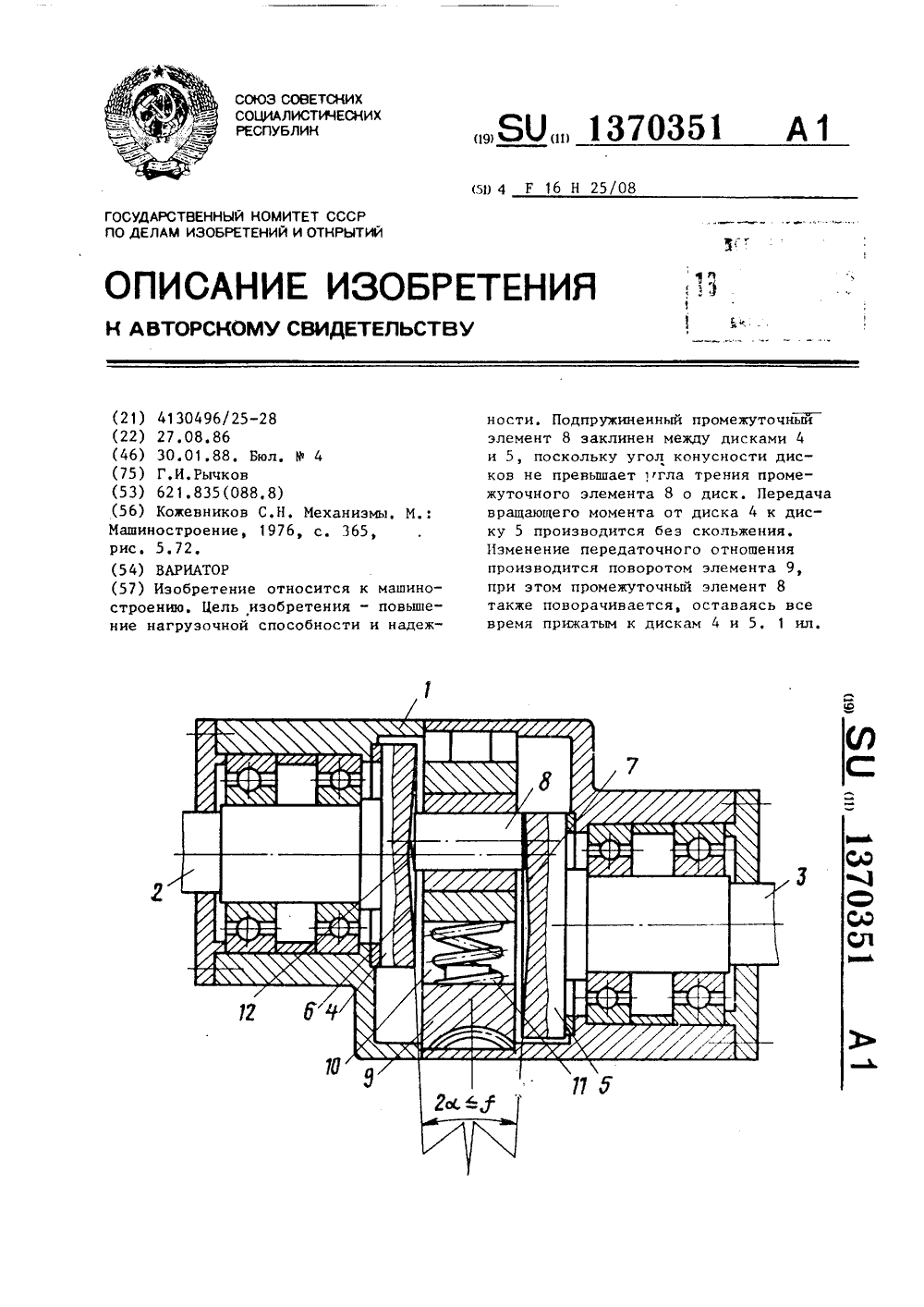

Номер патента: 1370351

Опубликовано: 30.01.1988

Автор: Рычков

МПК: F16H 25/08

Метки: вариатор

...не ния. Составитель М, ЛевинскийРедактор Л. Веселовская Техред М.Дидык КоРРектоР М.пожо Заказ 390/34 Тираж 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению, а конкретно к устройствамдля бесступенчатого регулированияоборотов ведомого вала при постоянной угловой скорости ведущего вала,Целью изобретения является повышение нагрузочной способности и надежности.На чертеже изображен вариатор, 10общий вид,Вариатор содержит корпус 1, размещенные в нем со смещением осейпараллельные валы 2 и 3 с дисками4 и 5, обращенные друг к другу поверхности 6 и 7 которых...

Номер патента: 1370352

Опубликовано: 30.01.1988

Авторы: Арват, Крамер, Проскурин, Тимченко, Шкапенюк

МПК: F16H 25/22

Метки: винтовой, гайки, заполнения, передачи, шариками, шариковой

...шариковых винтовых передач.Цель изобретения - повышение производительности труда при сборке передач за счет сокращения цикла сборки путем одновременного запол нения шариками всех витков гайки с их каналами возврата, также за счет механизации процесса сборки.На чертеже показана конструктивная схема приспособления.Приспособление содержит дозатор 1 с магазинами 2 и сменную вставку 3 в виде цилиндра с направляющими каналами 4, имеющими входные 5 и выходные 6 отверстия. Число каналов 4 соответствует числу витков 7 в гайке 8, а выходные отверстия 6 каналов 4 расположены по образующей вставки 3 с шагом, равным шагу между витками гайки 8.Диаметр сменной вставки 3 равен внутреннему диаметру резьбы в гайке 8, Диаметр и количество каналов 4...
