Паневин

Номер патента: 1672921

Опубликовано: 15.01.1994

Авторы: Оленев, Паневин, Федотова

МПК: H05K 3/00

Метки: базовых, выполнения, отверстий, печатных, плат, пленочных, фотошаблонах

1. Способ выполнения базовых отверстий в пленочных фотошаблонах печатных плат, включающий ориентировочную установку фотошаблона на основании относительно координатной сетки, окончательную выставку фотошаблона, контроль и фиксацию положения фотошаблона и пробивку базовых отверстий, отличающийся тем, что, с целью повышения точности расположения базовых отверстий, отличающийся тем, что, с целью повышения точности расположения базовых отверстий, ориентировочную установку фотошаблона на основании производят совмещением двух контурных линий фотошаблона с контурными линиями координатной сетки, окончательную выставку фотошаблона осуществляют путем предварительного совмещения всех центров изображений контактных площадок фотошаблона с узлами...

Номер патента: 1825931

Опубликовано: 07.07.1993

Авторы: Антюхов, Паневин, Тибилов, Фирсов

МПК: F17C 3/00, G01N 33/00

Метки: гидродинамических, жидкости, исследований, криогенной, малых, массовых, отработки, переменных, процессов, сил, тепловых, условиях

...2-3.После завершения режима невесомостидавление в 2-3 сбрасывается через 12 и через трубопровод 10 и клапан 9 сильфон заполняется новой порцией жидкости иустановка готова к новому эксперименту.В системе подачи и дренажа 11, 12, 13рабочего тела в зазор между стаканом 2 исильфонам 3 может использоваться в качестве рабочего тела газ, который подаетсяизвне через клапан 13 по магистрали 11 идренируется через клапан 12.Система подачи и дренажа рабочего тела может в качестве рабочего тела использовать также криогенную жидкость, котораяподается по мере необходимости из емкости 1 через клапан 23, магистраль 24 и дренируется через клапан 25. При этом вустройство вводятся дополнительно нагреватель 21 вдоль стенки стакана 2 и теплаизоляция...

Номер патента: 1775577

Опубликовано: 15.11.1992

Авторы: Белокопытов, Гончаренко, Дрейцер, Паневин, Поливанов, Селезнев, Фирсов

МПК: F17C 9/02

Метки: жидкости, испаритель, криогенной

...4027 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, )К, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к криогеннойп хике и может быть использовано при испарении криогенных кидкосейЦелью изобретения является уменьшение времени выхода на режим генерации 5пара с постоянным расходом.На чертеже изображен предлагаемыйиспаритель.Испаритель включает в себя корпус 1,входное 2 и выходное 3 распределительные 10устройства, находящиеся внутри корпуса 1,основной теплообменный элемент 4, представляющий собой регулярную насадку с каналами 5 для протока криогенной жидкости,первый дополнительный теплообменный 15элемент с...

Номер патента: 1670241

Опубликовано: 15.08.1991

Авторы: Бобков, Паневин, Шейнин

МПК: F16H 1/08

Метки: зубьями, круговыми, передача, полуобкатная, цилиндрическая

...с общей осью конуса. например, Ооя конструировании и изготовлении полуобкатных цилиндрических зубчатых передач с большим передаточным отношением. Целью изобретения является повышение нагрузочной способности путем снижения контактных напряжений зубьев, В полуобкатной цилиндрической передаче с круговыми зубьями боковые поверхности зубьев большего колеса выполнены коническими, конические поверхности впадин нескольких соседних зубьев зубчатого венца конического колеса выполнены соосными, Образующие одноименных конических боковых поверхностей разнонаклонены к оси конуса, 2 ил. для первого участка. Вогнутые стороны впадин с градусами й 1 и 82 наклонены к оси Ос конуса подуглами а 1 е иа 2 е, выпуклые сто- сроны - под УГлами Й 11 и ц 2) ОТакая...

Номер патента: 1539162

Опубликовано: 30.01.1990

Авторы: Миненков, Паневин

МПК: B66C 23/10

Метки: кран, портальный

...зоны обслуживания крана.5 На фиг. 1 изображена поворотная часть портального крана; на фиг. 2 - разрез А - А на фиг, 1.Портальный кран содержит поворотную йлатформу, выполненную из двух рам - 10 неподвижной 1 и подвижной 2, На неод.и жной раме 1 установлены машинное омешение 3 с электрооборудованием и ме. санизхом подъема (не показано), опорный шарнир 4 стрелы 5, кабина операТора 6 и надстройка 7, с установленным 11 а ней механизмом изменения вылета стреры (не показано). Неподвижная рама 1 своим фланцем 8 опирается на опорно- поворотное устройство 9, установленное на Тортале 10. Внутри фланца установлен 20 механизм 11 поворота. Подвижная рама 2 снабжена катками 12, а на неподвижной ,раме 1 установлены рельсы 13. Раздвоенная хвостовая...

Номер патента: 1532129

Опубликовано: 30.12.1989

Авторы: Власов, Гук, Захаров, Николаенко, Паневин, Самодергин, Семенов

МПК: B21D 11/07, F24J 3/06

Метки: криволинейным, образующей, отражателя, профилем, прямолинейной

...конта кта кы ждой контактной Ил- (падки с тыльной стороной плдстины. В дльнейшем нагружаюаес устройство обеспечивает фиксацик плдстинь( в деформированном состоянии.Касание тылыи)й п 1(с рхнсти отражателяя к оснастке в конецнм числе контактных площадок позвляет Осуасствить пстсчс 1- ный способ задания прфиля отражателя и, тем самым, рыси(ирить клдсс криволинейных поверхностей, котсрыс чс)жно изготовить ире;(ложенныч счисобчДля Обеспецения касания пластины ир величины усилий Р, приклддывдемых ны трных пластины (и кысытельнсй к срединной (ювс рхности, выбирдсгся исхсдя из д) ус,и вия, цтобы нд кдж;юч участке между сседничи Опорами А 1 и Л, рысположениычи идл ь кри воли ней нй брдующей, сздыможно вздействовать, с одной стороны,либ...

Номер патента: 1517981

Опубликовано: 30.10.1989

Авторы: Антюхов, Дрейцер, Напалков, Паневин, Протопопов, Семенов, Фирсов

МПК: B01D 45/06, F22B 37/28

Метки: пара, парожидкостного, потока, удаления

...Нд цыхсде из гиба происходит отрыв потока со стороны внутренней образующей с образвзццем цдровой циркуляционцой каверны. 11 оложецие этой паровой каверны завцсцг сг величины массовой скорости потока. Бгижсця к гцбу грацица каверны начинается прдктцчески сразу после гиба.Однако толщина цлецкц цара по сравнению с толщиной плсцки каверны есце мала до расстояния 0,25 0 (где О -- внутренний диаметр трубы) поеле гиба. Положение второй границы паровой каверны (границы присоединения жидкости к стенке) зависит от массовой скорости потока и для реализуемых на практике значений массовой скорости потока р=50 в 1000 кг/м с находится на расстоянии 0,75 в 1,5 О после гиба. Таким образом, для реализуемых на практике р наиболее оптимальное положение...

Номер патента: 1511013

Опубликовано: 30.09.1989

Авторы: Иевлев, Паневин, Шейнин

МПК: B23C 3/04

Метки: поверхности, фрезерования, цилиндрической

...равном полуразности номинального значения диаметра Р обрабатываемой поверхности 2 и допуска д на диаметр Г. Заготовке сообщают один оборот вокруг оси 0-0, в результате получают поверхность 2, после чего инструмент возвращают в исходное положение. 20Для получения идеальной цилиндрической поверхности 2 необходимо, чтобы зачистные режущие кромки 5 зубьев фрезы "пересекали образующую ВС (фиг.2) на всей длине Ь заготовки, 25 т.е. кромки 5 должны проходить через ближайшую к оси Е-Е фрезы точку А образующей ВС и через наиболее удаленные от оси фрезы точки В и С образующей, В данном случае ширина Н за- ЗО чистных режущих кромок равна отрезку РА,РЕ = СЕ = К - наружный радиус вращения эачистных режущих кромок 5; льзование широких...

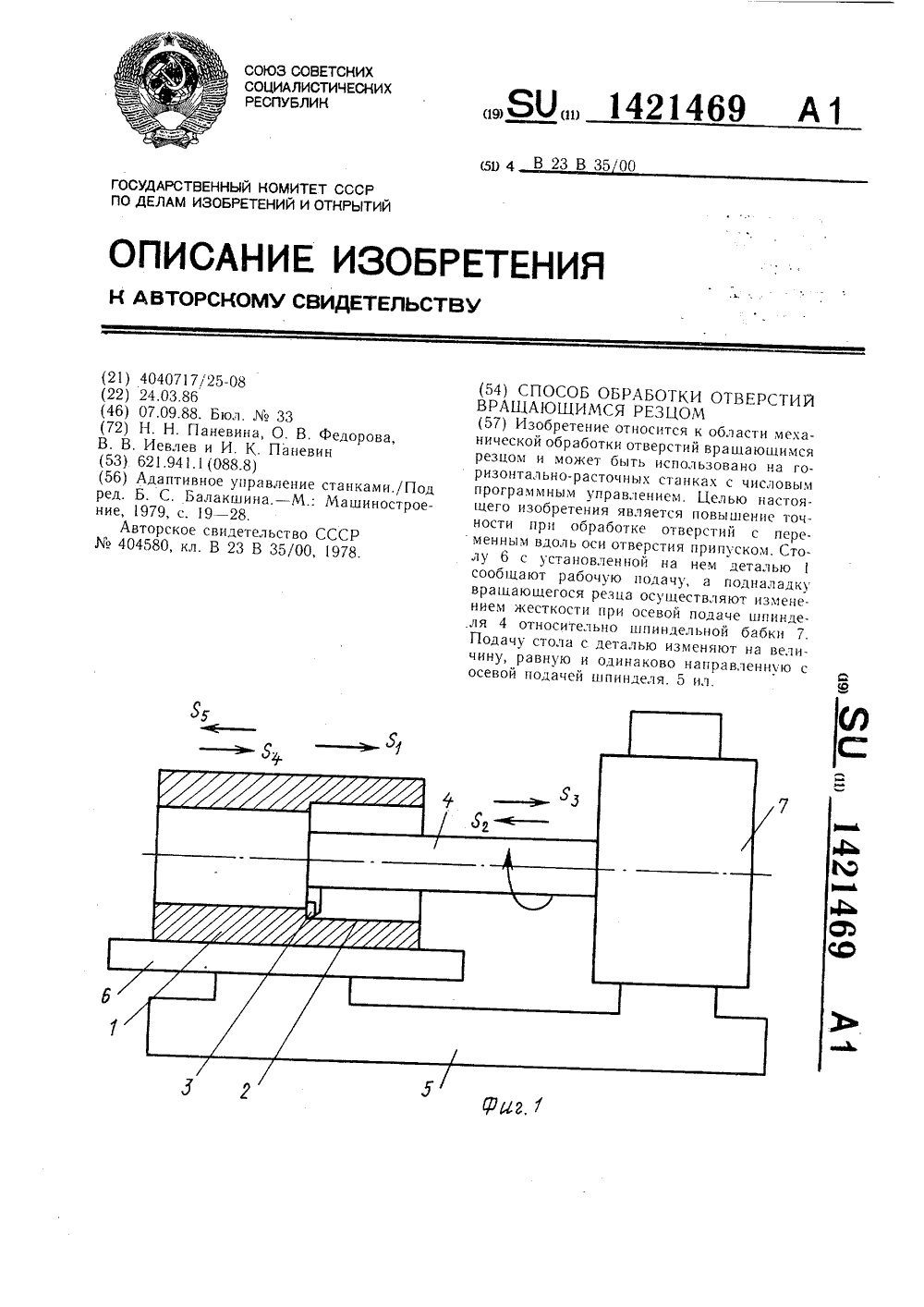

Номер патента: 1421469

Опубликовано: 07.09.1988

Авторы: Иевлев, Паневин, Паневина, Федорова

МПК: B23B 35/00

Метки: вращающимся, отверстий, резцом

...резцаи деформацией У) шпинделя. где Р) - реакция осевой составляющей силы резания, действующая на резеци шпиндель;6 - расстояние вектора силы Р) додиаметра шпинделя (места зашемления консоли);г - расстояние вектора силы Р) до осишпинделя (радиус обрабатываемого отверстия);- расстояние вектора силы Р) до тор ца шпиндельной бабки;Е и Е" - модули упругости резца и шпинделя соответственно;1 и 1" - моменты инерции резца и шпинделя соответственно,20 У)=У) - У, =Р) (у-,г Е) Суммарная деформация У 2 от действияреакции Р 2 радиальной составляющей силы резания складываетсяиз деформации У 2 25 резца и деформации У 2 шпинделя.) р30 ф ЗЕ 1"где Р 2 - реакция радиальной составляющейсилы резания, действующая на резец и шпиндель;с - расстояние вектора...

Номер патента: 1406452

Опубликовано: 30.06.1988

Авторы: Гук, Константинов, Лякишева, Николаенко, Паневин, Самодергин, Семенов

МПК: G01J 1/04

Метки: излучения, индикатрисы, источника

...плече Г-образной стойки 7 таким образом,чтобы центр его размещался в точкепересечения осей вращения вала 5 спластиной 6 и Г-образной стойки 7.Источник излучения, индикаториса которого измеряется, закрепляется вдержателе,Устройство работает следующим образом.40При помощи микрометрических винтов, расположенных на платформе 4центр приемного окна световода 1 подводится к исследуемой элементарнойплощадке й , расположенной в плоскос ти выходного зрачка исследуемого ис.точника излучения. Далее проводятсяизмерения сигнала ФЭУ, пропорционального локальной интенсивности излучения вдоль образующей конуса с вершиной в центре приемного окна фотопри 50емника (световода 1), образованноговращением оси приемного окна вокругнормали к элементарной...

Номер патента: 1370219

Опубликовано: 30.01.1988

Авторы: Меламед, Паневин, Паневина, Шалимов

МПК: E21B 4/14

Метки: гидроударник

...в нижнем торце которого размещено сопло 8, сообщенное с центральным подводящим каналом 9 верхнего переходника 6.ежду выступом 7 и внутренней поверхностью корпуса 1 образована коль. цевая полость 10, в которой установлена подвижная в осевом направлении втулка 11, размещаемая над клапаном 2 и охватывающая центральный выступ 7. На торцах втулки 11 выполнены верхняя 12 и нижняя 13 кольцевые выточки, примыкающие к внутреннему диаметру втулки,В верхнем переходнике 6 выполнены боковые каналы 14, сообщающие центральный подводящий канал 9 с верхней частью кольцевой полости О в зоне примыкающей к центральному выступу35Гидроударник работает следующим образом.В исходном положении втулка 11 на. ходится в верхнем положении между торцами кольцевой...

Номер патента: 1361285

Опубликовано: 23.12.1987

Авторы: Меламед, Паневин, Паневина, Тихонов, Шалимов

МПК: E21B 4/14

Метки: гидроударник, действия, прямого

...содержит корпус 1 с разделительной пе 1 регородкой 2, в котором установлены клапан 3 с пружиной 4 и под клапаном - поршень-боек 5 со ступенчатой верхней частью, включающей ступени большего 6 и меньшего 7 диаметров. Ступень 6 большего диаметра уплотнена в отверстии разделительной перегородки 2. Поршень-боек 5 подпружинен пружиной 8 относительно наковальни 9. На ступени 7 меньшего диаметра уста 25 новлена подвижная в осевом направлении втулка 10, уплотненная относительно ступени 7. На конце разделительной перегородки 2 выполнен ограничитель 11 нижнего положения подвижной втулки 10, высота которой меньше длины ступени 7 меньшего диаметра. Верхним ограничителем для втулки 10 является нижний торец 12 клапана 3. В верхней части поршня- бойка...

Номер патента: 1357138

Опубликовано: 07.12.1987

Авторы: Иевлев, Паневин, Фролов

МПК: B23B 1/00

Метки: точения

...о о и обратном ходе ин н Изобретение относится к области станкостроения и найдет применение при точении деталей невращающимся инструментом на стенках с ЧПУ.Цель изобретения - повышение производительности при заданной высоте микронеровностей обработанной поверхности.На фиг.1 приведена схема обработ ки отверстия при прямом ходе инструмента; на фиг.2 - то же, при обратном ходе инструмента; на фиг.З - схема обработки цилиндрической детали при прямом ходе инструмента; на 15 фиг.4 - то же, при обратном ходе инструмента; на фиг,5 - инструмент для осуществления способа.Схема обработки согласно предлагаемому способу содержит деталь 1, 20 ось вращения которой совпадает с осью шпинделя станка, невращающийся инструмент 2, Кроме того, на схеме...

Номер патента: 1346354

Опубликовано: 23.10.1987

Авторы: Иевлев, Паневин, Фролов

МПК: B23C 3/04

Метки: вращения, поверхностей, тел, торцевых

...проходяще остью г г= агссоя лоскоети с н овки, равнял 2 ВК Действия прив этом случа 1 ествлении спос налогичны описан 4 В + К, + Кггссоя -2 ВК,где К, - радиус наружной поверхностизаготовки;К - радиус внутренней поверхности кольца;а - величина смещения.После возведения в квадрат обеих частей и некоторых преобразований Формула принимает вид 2 КРт-К-К+2 РВ +2 КрВ -Вг 42 В После этого Фрезе 2 сообщают вращение вокруг своей оси и придают рабочую подачу, с которой осуществляют врезание на глубину обработки в торец неподвижной заготовки 1, Затем заготовке сообщают круговую подачу. После совершения заготовкой одного оборота цикл обработки завершен.Во втором случае после определения ширины Фрезерования В, обеспечивающей равномерное...

Номер патента: 1324773

Опубликовано: 23.07.1987

Авторы: Дятлов, Иевлев, Паневин, Паневина, Федорова

МПК: B23B 35/00

Метки: отверстия

...с чем доступ инструмента к отверстиям 2 - 5 затруднен.Для получения отверстий необходимо осуществить изгиб в пределах упругой деформации консолей 6 " 9 с отвер-. стиями 2 - 5, в результате которого25 оси отверстий проходят вне тела детали, тем самым обеспечивается свобод- ный доступ инструмента к отверстиям. "Для этого к консолям прикладывают нагрузку Р величина которой ограничена упругой деформацией каждой консоли. С целью повышения точности формы обрабатываемых отверстий нагрузку Р прикладьвают на расстоянии 1-2 мм, превышающем радиус К обрабатываемых отверстий в точке А, так как слой металла на участке консоли АД остается не подверженным деформации изгиба.Для точного центрирования сверла 1 О используется силовой кондуктор 11,...

Номер патента: 1313582

Опубликовано: 30.05.1987

Авторы: Дятлов, Иевлев, Паневин, Паневина

МПК: B23B 35/00

Метки: отверстий

...2 резцом 3 во время второго прохода.Перед первым проходом заготовку 1 располагают таким образом, что ось Сотверстия 2 находится под углом 40О. к оси 0 -0 вращения инструмента, а последняя - на расстоянии 1. от оси М -М заготовки.Вращающемуся инструменту 3 или детали 1 сообщают относительное пе ремещение Б, или Я соответственно ,цо окончания контакта резца 3 с заготовкой 1. При этом линия полученная пересечением плоскости. проходяlщей через оси 0-0 и 0 -0 , с цилиндром, образованным вершиной вращающегося резца 3, в пределах наружного контура заготовки образует хорду, величина которой не должна превышать величину хоры КЯ (точки К и Я являются точками пересечения образующих отверстия 2 с наружным контуром заготовки). После первого...

Номер патента: 1306655

Опубликовано: 30.04.1987

Авторы: Иевлев, Паневин, Паневина, Федорова

МПК: B23D 1/00

Метки: инструмент, комбинированный

...и находят на расстоянии Е, величина котор равная отрезку ЕР, определяется треугольника ЕМР: Е = ЕР = )ем -НР,ЕМ = Р - 2 Ь,де Р - диаметр цилиндрической щей части инструмента; Ь - высота зуба цилиндричес режущей части инструмен МР = а - ширина обрабатываемого паза.Предлагаемый режущий инструментизготавливают следующим образом.В концевой цилиндрической фрезе нарасстоянии Н от торца сошлифовываютрежущие зубья. Затем формируют конту.,КЕРМ с поднутрением под углами о и р,в результате получают усеченную четырехгранную пирамиду, большее осно-,вание которой - прямоугольник КЕРМ.Доводкой поверхности 6 получают требуемые размеры Ь и с главных режущихромок 7 - отрезок КЕ, и 8 - отрезокМ соответственно. Для образованияугла ц, обеспечивающего...

Номер патента: 1275182

Опубликовано: 07.12.1986

Авторы: Белокопытов, Дрейцер, Паневин, Поливанов, Сидельников, Фирсов

МПК: F17C 9/02

Метки: жидкости, испаритель, криогенной

...из того, что вре.мя охлаждения одного элемента насадки соизмеримо с временем его работы.Бремя охлаждения элемента приближенно оценивается из уравнения баланса тепла.Длина элемента 4 существенно зависит от примененного типа насадкии выбрана из следующих соображений.Длина зоны, не содержащей интенсификаторов теплообмена, равна длине,испарения жидкости при равновесныхусловиях (х = х), С целью сниженияроста термической неравномерностипотока и полного испарения оставшей-ся жидкости он имеет турбулизатор 7.Для этого могут быть использованыинтенсификаторы теплообмена в видевыступов, образующихся за счет накатки, интенсификаторы в виде спиралей, ленточных завихрителей и т.па также деление на несколько секций.Длина элемента 9, выполненного в...

Номер патента: 1271678

Опубликовано: 23.11.1986

Авторы: Иевлев, Паневин, Фролов, Шейнин

МПК: B23C 3/00

Метки: фасок

...9.Пакет образуют при установке накомплект деталей 1 и 2 комплекта деталей 12 и 13 (фиг.2), В этом случае после обработки фасок 6 и 7 фреза 8 в положении 9 поднимается над столом в направлении собственной оси на величину (Ь+Ь), переходит в положение 10 и по траектории 11 совершает обработку фасок 14 и 15 на деталях 12 и 13, прсле чего возвращается в положение 9.Для повышения стойкости фрезы 8между деталями 1 и 2, а также 12 и 13 в каждом комплекте устанавливают прокладки 16.Формула изобретения1. Способ обработки фасок на станках с ЧПУ на разноименных торцах комплекта из двух цилиндрических деталей с одинаковой направляющей цилиндрической поверхности, при котором детали измеряют по высоте, фрезу устанавливают в соответствии с...

Номер патента: 1268315

Опубликовано: 07.11.1986

Авторы: Иевлев, Паневин, Паневина, Шейнин

МПК: B23C 3/04

Метки: вращения, тел, фрезерования

...силы резания, действующая на цилиндрическиезубья фрезы;Р - реакция осевой составляющейгсилы резания, действующаяна торцовые зубья Фрезы;- расстояние от вектора силы 20Р 1 до торца шпиндельногоузла;х - расстояние от оси 0-0 доторца шпиндельного узла;а - расстояние от вектора силы 25Р до оси фрезы,Из условия, что результирующая деФормация Фрезы в плоскости, проходящей через ось 0-0 перпендикулярно оси фрезы, равна нулю, имеемЧ, =1 1гР Р хх Р, ах)35Величины сил Р, и Рг согласно теории резания металлов определяются соответственно Р, =К, С, .м 5 В" ПР - С фл,5 ч Чэ,Кгде К - коэффициент, определяющийсоотношение между силой резания и радиальной составляющей силы резания; 45 ССг - коэффициенты, зависящие отвида Фрезерования;,и тг -...

Номер патента: 1227365

Опубликовано: 30.04.1986

Авторы: Анисимов, Баскаков, Бокарев, Иевлев, Паневин, Паневина

МПК: B23B 35/00

Метки: отверстий

...допустимые положения оси О - О относитель. но контура деталей 1 и АО.Собираемость деталей обеспечивается при прохождении оси О - О сопрягаемых отвер стий 2 и 6 в пределах фигуры, как в случае прохождения оси О - О параллельно конструкторской базе МР, например, в детали 1 ось О - О выполнена на пределе отрицательного значения линейного допуска - линия Г 1 Ч, а в детали 10 - на пределе положительного значения допуска - линия РЕ, а также при произвольном положении оси О - О в пределах фигуры РГХЕ, например ось О - О может проходить под углом к линии МР.Случаи предельного расположения оси О - О,55 обеспечивающие собираемость деталей, могут быть следующими: ось О - О проходит через граничные точки ГЕ и Р 1 Ч ггод углом+.а и...

Номер патента: 1201173

Опубликовано: 30.12.1985

Авторы: Иевлев, Паневин

МПК: B23C 3/04

Метки: вращения, тел

...зоготовки 2 фрезе 3 сообщают дополнительное перемещение, перпендикулярное ее оси, и обработку производят одновременно зубьями 4 и 5 фрезы 3. При этом режущие зубья: 5 цилиндрической части удаляют припуск з, оставленный после торцовых зубьев 4 фрезы, при этом происходит изменение К, значение которого определяют по формулам (1) и (2).Расстояние Ь между осями 00 и 001 заготовок 1 и 2 выбирается иэ условия обработки 0 и 9 торцовыми зубьями 4 фрезы при отсутствии контакта между обработанными поверхностями заготовок 1 и 2 режущими зубьями 5 фрезы, т.е.1 +)где Ь - гарантированный зазор, равный 3-8 мм.Иаксимальное значение К определяют из условия отсутствия контакта режущих зубьев 5 фреэы с Д детали 2, т.е.Э- диаметр детали 1; . 353-...

Номер патента: 1187927

Опубликовано: 30.10.1985

Авторы: Артамонов, Иевлев, Паневин, Паневина

МПК: B23B 35/00

Метки: отверстий

...в точке а до Б в точке Ь. В точке а стружка прерывается30При втором проходе обработку осуществляют тем же инструментом, длячего инструмент 2 поворачивают вокругоси 0-0 на 180 до совмещения вершины инструмента с плоскостью, проходящей через оси О-О и 0-0в точкеЬ, отстоящей от оси 0 -0 отверстияна расстоянии, равном радиусу отверстия 1, и инструмент неподвижно фиксируют, Вращение сообщают заготовке 403 вокруг оси 0-0 . Неподвижномуинструменту и вращающейся заготовкесообщают относительное осевое перемещение. При этом припуск плавно изменяется и стружка прерывается в 45точке Ь. В целях сокращения времениобработки растачивание производят.инструментом, режущие кромки коюрого позволяют производить обработку вращающимся инструментом при прямом...

Номер патента: 1123933

Опубликовано: 15.11.1984

Авторы: Михеев, Олимпиев, Паневин

МПК: B63B 27/36

Метки: грузовое, плавсредств, подъема, спуска, судовое

...горизонтальным направляющим, при этом дополнительная каретка установлена с возможностью перемещения в горизонтальной плоскости посредством дополнительных горизонтальных направляющих, размещенных на одном уровне с первыми гориэонтапьными на. правляющими и симметричных относительно вертикальной плоскости сим" метрии последних, обе каретки и дополнительные неподвижные отклоняющие блоки расположены симметрично относительно вертикальной плоскости симметрии ветвей канатов грузового полиспаста, проходящей через ось неподвижной обоймы последнего, отклоняющие блоки каждой из кареток расположены в один ряд и через них пропущены соответствующие ветви канатов грузового полиспаста, а каретки выполнены сопрягаемыми с соответствующими взаимно...

Номер патента: 1122440

Опубликовано: 07.11.1984

Авторы: Анисимов, Артамонов, Иевлев, Паневин

МПК: B23B 35/00

Метки: отверстий

...перпендикулярной направлению продольной подачи инструмента навеличину, определяемую зависимостьюз 1 п (у- - )1 з 1 п (Я+ -=),где- величина перемещения стола вплоскости, перпендикулярной осиинструмента;О, наружный диаметр охватывающей 4 Осопрягаемой детали;д. внутренний диаметр охватываемой детали;- угол между направлением осиобрабатываемого отверстия ииндексируемым положением стола;.Ц- угловой допуск заданного положения оси отверстия. На фиг. 1 изображены контуры сопрягаемых деталей в плоскости, проходящей О через ось отверстий параллельно плоскости стола; на фиг. 2 - расположение оси отверстий относительно угловых рабочих положений стола; на фиг, 3 - , номинальное и предельно допустимые положения оси отверстий относительно их контура в...

Номер патента: 1081170

Опубликовано: 23.03.1984

Авторы: Галишев, Паневин, Петров, Тришин, Чистоклетов

МПК: C07F 9/38

Метки: 4-дигидро-1, 5-триазинов, 6-диарил-3-оксо-3, замещенных, фосфа-2

...с ди-(п-метилфенил)изоцианатофосфитом проводят аналогично примеру 3 и получают 1-окси-(и-метилфенил)-4-фенил- -6-(п-фторфенил)-З-оксо,4-дигидро- -1-фосфа,4,5-триазин с выходом 357. Т,пл. 191,5-192,5 С (иэ спирта).Найдено, 7: И 10,58; Р 7,46,Вычислено, 7: М 10,27; Р 7,57.П р и м е р 7, Получение натриевой соли 1-окси-фенокси-Фенил- в (п-фторфенил)-З-оксо,4-дигидро- -Фосфа,4,5-триазина без вьделения промежуточно образующегося 1, 1-дифенокси-фенил-(и-фторфенил)53-оксо- -3,4-дигидро-фосфа,4,5-триаэина.К раствору 4,35 г (0,018 моль) Х-ь, в хл-(и-фторбензилиден) -Б -фенилгидразина в 25 мл абсолютного бенэола в атмосфере сухого аргона прибавляют 4,55 г (0,018 моль) дифенилиэоцианатофосфита и 7 мл триэтиламина. Реакционную смесь кипятят...

Номер патента: 1062366

Опубликовано: 23.12.1983

Авторы: Лапидус, Меламед, Мельничук, Паневин, Савостьянов, Старчевский

МПК: E21B 1/26

Метки: бурового, гидроударное, долота

...забоя отжима, сложность конструкции,Цель изобретения - упрощенйе конструкции при одновременном повышении эффективности промывки скважины путем обеспечения воэможности получения пульсационного потока промывочной жидкости.Указанная цель достигается тем, что вгидроударном. устройстве для бурового долота, включающем полый корпус, в котором размещена втулка с осевым каналом,и наковальню, имеющую канал, соосный сканалом во втулке, наковальня выполненав виде кольцевого уступа, ее канал имеетдиаметр, больший диаметра осевого каналавтулки, причем каналы во втулке и наковальне постоянно сообщены.На фиг. 1 показано предлагаемое устройство, общий вид, разрез; на фиг. 2 -Вид А. на фиг. 1; на фиг. 3 - разрез Б - ,Б,на фиг, 1,Устройство состоит из...

Номер патента: 1004378

Опубликовано: 15.03.1983

Авторы: Ибатуллин, Мухаметова, Паневин, Сафаров

МПК: C07D 309/04

Метки: 4-метилтетрагидропирана

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., д.4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 100437виде пирановой фракции синтеза изопрена.П р и м е р 1. В кварцевый реактор с электрообогревом помещают 20 смпромышленного катализатора ГИПХ,предварительно восстановленного втоке водорода при 450-500 С в течение 2 ч, и при температуре 150 ОС подают пирановую фракцию, содержащую 903 4-метил"5,6-дигидропирана и 1 ф103 4"метилентетрагидропирана, со скоростью 0,15 - 0,25 мл/мин и водород со скоростью 20-30 мл/мин. Катализат собирается в приемнике с обратНЫМ ХОЛОДиЛЬником, 11 о данным ГИ(Х-ана лиза содержание 4-метилтетрагидропирана составляет 98,73.П р и м е р 2. Над тем...

Номер патента: 994667

Опубликовано: 07.02.1983

Авторы: Киселев, Меламед, Монеткин, Паневин

МПК: E21B 4/06

Метки: волн, гидравлических, жесткий, отражатель

...4. Выполнение сопла 4 в виде коцфузора с криволинейной поверхностью 6 и спрыском 5 позволяет повысить расход потока, поступающего в отражатель, це повышая давления и нагцстательной лицин пасоса. Криволинейная поверхность конфузора и наличие спрыска позволяет не только снизить сопротивление прямому потоку, но и создать повышенное сопротивление перемещению жидкости в обратную сторону при превышении давления в резонаторе против давления в подводящем трубопроводе за счет отраженных волн,При этом в спрыске формируется поток с большой скоростью, а затем при плавном ЗО увеличении сечения на поверхности коцфузора образуются кавитационные полости и вихри, являющиеся причиной повышения гидравлических сопротивлений.Размегцение сопла 4 в торце 2...

Номер патента: 933924

Опубликовано: 07.06.1982

Авторы: Алеутский, Бронников, Матвеев, Паневин, Рубинштейн, Стексов

МПК: E21B 4/08

Метки: гидроударник

...кольцевой выступ 8 со сквозными осевыми отверстиями 9.Пружина 7 опирается на наковальню 1 О сошлицевым разъемом 11. В поршне-бойкевыполнен питающий канал 12, соединяемыйчерез проходные отверстия 9 в кольцевомвыступе и отверстия 4 в корпусе с затрубным пространством, а через отверстия в наковальне 10 - с забоем.Гидроударник работает следующим образом. 15При спуске в скважину шлицевой разъем11 разомкнут, а пружина 7 удерживает поршень-боек 6 в положении, при котором кольцевой выступ 8 поршня-бойка 6 перекрывает оба ряда сбросовых отверстий 4. Клапан 5 находится в верхнем положении ипоток жидкости свободно проходит в забой,промывая скважину,При постановке на забой шлицевойразъем 11 смыкается, пружина 7 сжимается, поднимая поршень-боек...
