F16H — Передачи

Номер патента: 1803647

Опубликовано: 23.03.1993

Автор: Козлов

МПК: F16H 9/00

Метки: вариатор

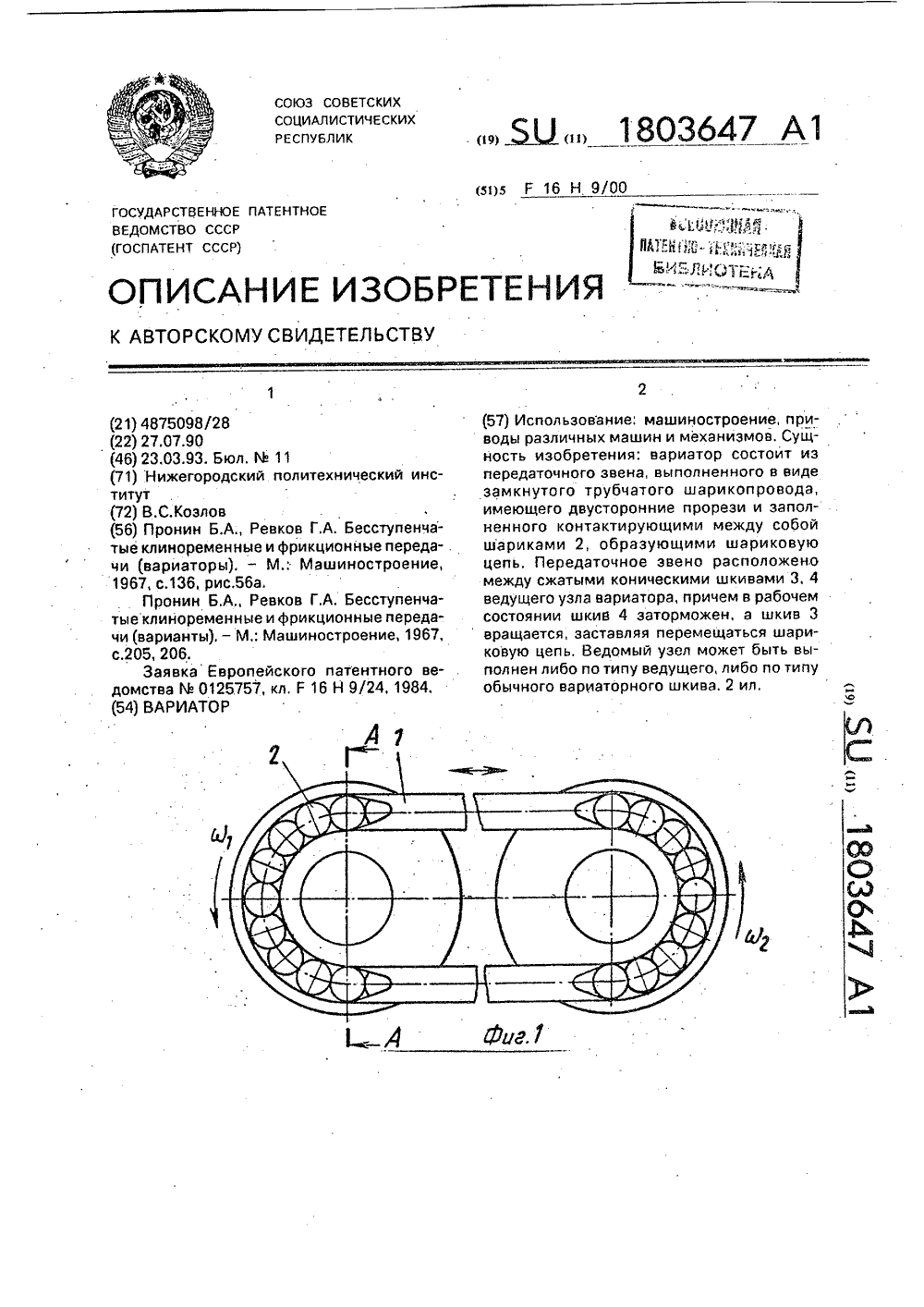

...от перечисленных недостатков и обнаруживает дополнительные положительные факторы:- возможность передачи усилий, сравнимых с допускаемыми контактными напряжениями для стали, т.е, в 5 - 10 раз большими, чем в существующих линиях вариаторов (200 кг/см против 1000 - 2000 кг/см );- обеспечивает дополнительный режим холостого хода плавного старта и работы вариатора за счет свободного вращения одного из конусов ведущего шкива и плавного притормаживания его в момент трогания,На фиг.1 изображен предлагаемый вариатор; на фиг.2 - разрез А - А на фиг.1.Устройство состоит из передаточного звена 1, выполненного в виде замкнутого трубчатого шарикопровода, имеющего двусторонние прорези, и заполненного контактирующими между собой шариками 2,...

Номер патента: 1803648

Опубликовано: 23.03.1993

Автор: Козлов

МПК: F16H 9/00

Метки: передача

...обеспечения взаимодействия шариков с поверхностями канавок.Ведомый узел фиг,4 выполнен в виде корпуса 7 желобчатого сечения, охватывающего с внешней стороны звездочку 8 с соответствующими диаметру . шариков впадинами. Звездочка центрируется в корпусе подшипниками (на рис, не показано),Входное и выходное отверстия ведущего узла соединены с возвратной 9 и напорной 10 шарикопроводящими трубчатыми магистралями фиг.1 - 4, которые плавно замыкаются между собой желобом корпуса ведомого узла.Напорная и возвратная магистрали заполнены шариками, контактирующими Ос 4 ъ(57) Использовводы различны Предлагаемое устройство относится к области машиностроения, непосредственно к передачам.Цель изобретения - повышение долговечности за счет качения шариков...

Номер патента: 1803649

Опубликовано: 23.03.1993

Автор: Булка

МПК: F16H 13/14

Метки: передача, планетарная, фрикционная

...наф А-А на фиг.1,Планетарная фрикционная пер стоит из центрального наружного ющегося колеса 1 с двумя прямоу выступами 2 на одном из торцев линдрических роликов-сателлито новленных равномерно по окр водила 4 в окнах, выполненных в е ведущего вала 5, плавающей муф тырьмя пазами, расположенным мерно по окружности, ограничикольца 7, корпуса 8 с выступами 9, ведомого вала 10.Планетарная фрикционная передача работает следующим образом,Вращение от электродвигателя передается на ведущий вал 5. При вращении ведущего вала ролики-сателлиты 3 обкатывают контактную поверхность дорожек ведущего вала 5 и наружного центрального невращающегося колеса 1 и передают вращение водилу 4, которое соединено с ведомым валом 10.П р и м е р. Центральное...

Номер патента: 1803650

Опубликовано: 23.03.1993

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...(или коммутатора).Второй вариант (фиг,2, 4) коробки передач строится на базе первого варианта (фиг.1, 3), он.имеет теже элементы и узлы, что и у первого варианта, которые на фиг,2, 4 обозначены теми же цифровыми позиционными обозначениями, что для фиг,1, 3, В частности, во втором варианте (фиг.2, 4) имеются те же конусовидные передающие элементы 1, 2, валы 3, 4 и пакет секций магнитопроводов 10 (с катушками 12), что были описаны ранее.Особенностью второго варианта коробки (фиг.2, 4) является то, что в коробку передач введен третий конусообразный передающий элемент 19, выполненный полым, вал 20, соединенный с конусом-элементом 19, а также дополнительный пакет секций магнитопроводов с катушками.Конус-элемент 19 выполнен аналогично ранее...

Номер патента: 1803651

Опубликовано: 23.03.1993

Автор: Тищенко

МПК: F16H 19/04

Метки: механизм, реечный

...расположенными по окружности на его плоской поверхности цевками 7 и 8 для осуществления прямого хода рейки 3.Цевки 9 и 10 для осуществления обратного хода рейки аналогично расположены на колесе 11, также установленном в корпусе 1, с возможностью синхронного в противофазе с колесом 6. вращения за счет, например, зубчатых венцов 12. Цевки 9 и 10 колеса 11 сдвинуты по фазе относительно цевок 7 и 8 колеса 6 на угол, равный углу поворота колес, необходимому для осуществления одного хода рейки 3.Реечный механизм работает следующим образом.При вращении колеса 6 цевка 7 входит в зацепление с пазом 4. После того как колесо 6 повернется на угол 90 О, цевка 7; осуществив прямой ход рейки 3 в направляющих 2 корпуса 1; выйдет из зацепления с...

Номер патента: 1803652

Опубликовано: 23.03.1993

Авторы: Биккинин, Журавлев

МПК: F16H 19/04

Метки: зубчатый, механизм

...зубчатых сектораразного диаметра, зубчатые участки на сторонах рейки выполнены разной длины, расстояние от оси вращения секторов дозубчатого участка большей длины не меньше расстояния от оси вращения секторов дозубчатого участка меньшей длины, угола между крайним зубом первого сектора ипротивоположным ему крайним зубом второго сектора выбран из условия1.2а - +, где 11 и 12 - длинып 1 1 Е 1 п 1 г Е гзубчатых участков рейки, гл 1 и аг - модулизубьев, 21 и Ег - количества зубьев зубчатыхсекторов, а механизм снабжен двумя пружинами, установленными между основанием и соответствующими торцами рейки ипредназначенными для ввода зубчатых участков рейки в зацепление с соответствующими зубчатыми секторами,На чертеже изображен зубчатый...

Номер патента: 1803653

Опубликовано: 23.03.1993

Авторы: Тошев, Хусанов

МПК: F16H 21/00

Метки: длиной, кривошипа, кривошипно-шатунный, механизм, регулируемой

...комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Изобретение относится к машиностроению, а именно к шарнирно-рычажным преобразователям вращательного движения ввозвратно-поступательное, в частности впоршневых машинах с регулируемым ходом 5поршня,Цель изобретения - упрощение конструкции.На чертеже изображен кривошипношатунный механизм с регулируемой длиной "0кривошипа.Механизм содержит корпус 1, установленный в нем кривошипный вал 2 с коренными шейками 3, 4 и расположенныймежду ними шатунной шейкой 5, шатун 6, 15шарнирно связанный с шейкой 5, а такжепоршень 7, тоже шарнирно соединенный сшатуном 6, Коренные шейки 3 и 4 шарнирносвязаны с шатунной шейкой 5 и расположены симметрично по обе стороны последней 20с устройством регулировки...

Номер патента: 1803654

Опубликовано: 23.03.1993

Авторы: Ахтямов, Базовой, Воробьев, Луговский, Павлик

МПК: F16H 21/04

Метки: механизм, прямолинейно-направляющий

...могут быть рассчитаны более точно с указанием полей допусков.Предлагаемый механизм. имеет приближенно-гармонический закон движения исполнительного звена (ползуна 9), близкий к синусоидальному. Пассивные связи в механизме исключаются путем введения трех универсальных шарниров 8, обеспечивающихдополнительные степени подвижности.Стрелками на чертеже показаны направления движения звеньев механизма, а на фиг.2 - объемная система координат х 2 у 10 зг с началом в, очке Оз, в центре шара сферической головки пальца 11, на котором двусторонними стрелками изображены возможные ограниченные перемещения в пространстве конструктивных элементов четырехподвижных кинематических пар А,ВиС.. Направляющий механизм работает следующим образом, При вращении...

Номер патента: 1803655

Опубликовано: 23.03.1993

Автор: Долгий

МПК: F16H 21/08

Метки: возвратно-поступательное, движение, движения, качательного, механизм, преобразования, прямолинейное

...к пазу 3, 45 не больше двух диаметров тел качения 2, Тела качения 2, перемещаясь по дну е паза 3 взаимодействуют с плунжером 4 и перемещают его вдоль оси отверстия Ж. На торце плунжера имеется базовая поверхность Б, 50 которая в контрольном положении должна совпадать о поверхностью А для контроля измерения "на ощупь" или "на глаз". Пружина 5 служит для возвратно-поступательного перемещения плунжера 4,В данном механизме путем преобразования качательного движения одноплечего рычага 6 в прямолинейно-поступательное перемещение плунжера 4 происходит умно- жение перемещения толкателя 10. Принимаем в длину от оси 7 вращения одноплечего рычага 6 до конца паза 3 85 мм см. фиг.З), а расстояние от оси вращения 7 рычага 6 до места контакта...

Номер патента: 1803656

Опубликовано: 23.03.1993

Авторы: Волик, Хотюн

МПК: F16H 21/18

Метки: кривошипно-ползунный, механизм

...втулки выполнены в виде усеченных конусов, большие основания которых расположены со стороны цилиндрического ее участка. На примыкающих к цилиндрическому участку 45 усеченных конусах выполнены кольцевые канавки, ширина которых равна гпк о 194 . На концах цилиндрического участка косой втулки выполнены фаски 3. Ось б 0 косой втулки составляет с осью ведущего вала угол д .Косая втулка 2 охватывается качающейся шайбой 3, выполненной в виде куба или параллелепипеда, В ведомом валу 4 выпол нен сплошной направляющий паз, стенки А которого параллельны геометрической оси этого вала, Со стенками А соприкасаются две напротив расположенные грани качающейся шайбы 3. Механизм расположен в корпусе, внутрь которого залита жидкая...

Номер патента: 1803657

Опубликовано: 23.03.1993

Авторы: Бойков, Быстров, Смирнов, Чежин

МПК: F16H 25/20

Метки: исполнительный, механизм

...в частности в адаптивной оптике.Цель изобретения - расширение эксплуатационных возмокностей.Указанная цель достигается тем, что в механизме, содержащем вал, охваченный цилиндрической пружиной, подвижный элемент с пазами, элемент связи, установленный между витками пружины и предназначенный для взаимодействия последней с подвикным элементом, и двигатель, механизм снабжен двумя регулируемыми упорами, установленными на валу и. предназначенными для соединения с валом соответствующих концов пружины, элемент связи выполнен в виде шариков, установленных в соответствующих пазах подвижного элемента.На фиг,1 изображен исполнительный механизм, общий вид; на фиг,2 - элемент связи.Исполнительный механизм состоит из 10 15 20 25 наоборот, в...

Номер патента: 1803658

Опубликовано: 23.03.1993

Авторы: Голубцова, Калашник, Лифлянчик, Мельников

МПК: F16H 25/20

Метки: винтовая, передача

...смещения шарнирной гайки 5 относительно квадратной обоймы 8 в направлении, перпендикулярном направлению перемещения квадратной обоймы 8 относительно корпуса 1.Величина зазора д и д 1 должна превышать величину радиального отклонения оси винта относительно своего номинального положения во избежание заклинивания резьбовой пары.Работа винтовой передачи осуществляется следующим образом,При вращении винта 4 шарнирная гайка 5, передавая усилие посредством подпятников 6 или 7 и крышек 2 или 3 на корпус 1, закрепленный на полэуне или каретке, обеспечивает перемещение ползуна или каретки по направляющим,При этом, момент трения в резьбовой парЬ компенсируется моментами от распределенных нагрузок на контактных поверхностях Б, В, Г, Д, поэтому...

Номер патента: 1803659

Опубликовано: 23.03.1993

Автор: Логинов

МПК: F16H 25/20

Метки: винтовой, редуктор

...с промежуточным элементом 3, который, в свою очередь, также через винтовые пары взаимодействует с корпусом 1, выходным валом 4 и вторым выходным валом 5. При этом у обоих выходных валов возможность осевого перемещения относительно корпуса 1 ограничена зазорами в соединениях,Редуктор работает следующим образом.Угловая скорость Я 1 сообщается входному валу 2. При этом эа счет винтовых пар входной вал 2-промежуточный элемент 3 и корпус 1-промежуточный элемент 3 последний получает вращательно-поступательную скорость ЧЧ 4 - Ч, ввинчиваясь в корпус 1. Так как промежуточный элемент 3 имеет общую винтовую пару с выходным валом 4, у которого осевое перемещение ограничено, то он приобретет угловую скорость М 2, которая по величине будет равна...

Номер патента: 1803660

Опубликовано: 23.03.1993

Авторы: Кошевой, Куц

МПК: F16H 25/22

Метки: винтовой, механизм, роликовый

...нарезки.В качестве роликов 8 в данном механиз. ме использованы радиально упорные подшипники. Оси 6 закреплены в упорах 5 припомощи штифтов 9. Вилка 2 установленашарнирно в корпусе 10 при помощи шариков 11, конической втулки 12, коническойрезьбовой втулки 13, контргайки 14.Поджим роликов 8 к боковой поверхности винтовой нарезки осуществляется .засчет регулировочных, шайб 15, одеваемых нахвостовики 4 упоров 5, тем самым устраняется осевой люфт гайки 2 относительно винта 1.Осевой люфт гайки 2 относительно корпуса 10 устраняется подкимом коническойрезьбовой втулки 13, с последующей фиксацией контргайкой 14. Механизм работает следующим образом.При вращении винта 1, ролики 8 перекатываются по набегающей на них боковой5 поверхности винтовой...

Номер патента: 1803661

Опубликовано: 23.03.1993

Авторы: Гуревич, Круглов

МПК: F16H 29/00

Метки: вариатор, импульсный

...механизма изменения вращения ведомого вала в осевом ении изменяет угловые перемещемысел от 0 до максимальной велитем самым изменяет угловую вращения ведомого вала, 3 ил,цели мехмого валодно издругое -контактишарнирысел. Точ180 О, Пескоростинаправлния корочины искорость Вариатор содержит корпус 1, ведущий 2 и ведомый 3 валы. Коромысла 4 с опорами 5 шаровыми шарнирами, через рычаги-шатуны 6 и через механизмы свободного хода 7 соединены с ведомым валом 3. Пружина 8 поджимает коромысла к поверхности механизма 9 изменения скорости вращения ведомого вала, выполненного (механизма) в виде цилиндроида, одно основание которого представляет собой замкнутую гипотрохоиду, а другое окружность, В кольцевую прорезь цилиндроида входит вилка 10,...

Номер патента: 1803662

Опубликовано: 23.03.1993

Автор: Кочетков

МПК: F16H 33/14

Метки: автоматическая, кочеткова, передача

...что определяет передачу нэ ведомый вал постоянного по направлению вращающего момента.Работа автоматической передачи показывается на примере конструктивнго варианта, приведенного на фиг,4, посколку он в наибольшей степени сочетает в себе отличительные особенности всех других вариантов автоматической передачи,Автоматическая передача (фиг,4) имеет5 восемь режимов работы, Четыре режима работы являются вариаторными, т.к, каждыйиз них охватывает определенный интервалплавного автоматического регулированиячастоты вращения выходного вала и величи 10 ны передаваемого на него вращающего момента в зависимости от нагрузки.Вариаторные режимы отделяются друг отдруга переходными состояниями с фиксированными по величине передаточными отно 15 шениями...

Номер патента: 1803663

Опубликовано: 23.03.1993

Автор: Кочетков

МПК: F16H 33/14

Метки: автоматическая, кочеткова, передача

...отключение МСХ 19, а вместе с тем и парыколес 13, 14 с наибольшим передаточнымотношением. Передача перейдет на третийрежим работы. 50 55 другими парами колес передаточным отношением, и МСХ 31, ведущая обойма которого связана с колесом 30, а ведомая обойма- с выходным валом 2, Валы центральныхколес 7 и 9 дифференциала связывает МСХ 531, ведущая обойма которого установленана валу колеса 9, а ведомая - на валу 8колеса 7.Автоматическая передача работает следующим образом. 10Инерционная муфта передает моментпутем изменения момента количества движения инерционных грузов при разной частоте вращения ведущей и ведомойполумуфт и связанных с этим изменением 15скорости вращения грузов и расстояния ихот оси муфты, Величина передаваемогомуфтой...

Номер патента: 1804579

Опубликовано: 23.03.1993

Автор: Измалков

МПК: F16H 3/32

Метки: автоматическая, коробка, передач

...свое, вращение, то на ведомом валу 2 имеется максимальный по величине момент сопротивления в связи с преодолением инерции покоя элементов кинематической схемы за валом 2, Пружины 29 в этот момент за счет1804579 40 45 50 55 сил их упругости поджимают грузы 27 к оси вращения вала 2, угловая скорость которого из-за упомянутого большого момент-сопротивления в этот момент мала и из-за чего и центробежные силы, действующие на грузы 27, тоже малы, Кольцевой выступ 25 взаимодействует с включателем-выключателем 22 и тормозное устройство 18 тормозит от вращения солнечное колесо 15. Остальные солнечные колеса 18 и 19 свободно вращаются. Коробка работает как планетарный редуктор на самой низкой передаче в соответствии с подобранными для этого...

Номер патента: 1804580

Опубликовано: 23.03.1993

Автор: Кулаков

МПК: F16H 3/04, F16H 3/42

Метки: двухступенчатым, кулакова, механизм, отношением, передаточным

...динамических ударных нагрузок вмомент изменения передаточного отношения механизма,На фиг,1 изображен механизм с двухступенчатым передаточным отношением водном из положений передачи вращения,общий вид; ка фиг.2 - механизм после поворота промежуточного звена на 60,Механизм е двухступенчатым передаточным етношением ввеет два колеса 1 и 2,выполнениьвс одинаковыми радиусами начальных Окружностей и установленных нанеподвижным осях 3 и 4, расположенных вдвух мршинах условного равностороннеготреугольника 5, и вромежутацное звано 6 сплавающей оеье вращения. Начальныйпрофиль внутреннего зацепления звена 6образован тремя большими дугами 7 радиусом й из трем вершин треугольника 5 и тремя сопряженными дугами 8 радиусом г,равным радиусу...

Номер патента: 1804741

Опубликовано: 30.03.1993

Авторы: Иоффе, Паршиков, Финкельштейн, Шуринов

МПК: A01B 51/02, A01B 71/06, B60K 17/28 ...

Метки: виде, выполненная, самоходная, сельскохозяйственная, средства, универсального, энергетического

...рабочих органов, например иэмельчающего барабана 19, питающегоаппарата 20 и ускорителя 21 в выгрузномтрубопроводе 22, при этом шкив 17 сообщенс ускорителем 21 (через механизм 23), ашкив 18 - с валом измельчающего барабана19 и через него посредством ременной передачи 24 с редуктором 25 привода питающего аппарата 20, Редуктор 24 имеетвстроенную муфту 26 включения прямогохода, нейтрали и реверса, Шкив 15 снабженприспособлением фланцем) для подсоединения дополнительного карданного вала 27,Устройство работает следующим образом.Конический редуктор 13 один раз навешивается на цилиндрический редуктор 6 иостается на нем постоянно. При необходимости шкив 15 соединяется с дополнительными рабочими органами, например сопрыскивателем, или же с...

Номер патента: 1805245

Опубликовано: 30.03.1993

Авторы: Василенко, Ивашов, Оринчев, Степанчиков

МПК: F16H 1/00

Метки: волновая, герметичная, передача

...выполненную в виде кольцевого постоянного магнита с осевой намагниченностью, и два венца, между которыми расположен венец гибкого колеса. 1 йл,положен недеформируемый герметизирующий элемент 12 ступенчатой формы, выполненный из магнитного материала и герметично связанный с корпусом 1 передачи.. Волновая герметичная передача работает следующим образом.При вращении генератора волн 4 зубья 10 гибкого колеса 3 входят в бесконтактное зацепление с зубьями 11 жесткого колеса 2, Бесконтактное зацепление обеспечивается наличием магнитного потока между полюсами й, Я постоянного магнита 5, который замыкается по зубьям 10,11 гибкого 3 и жесткого 2 колес.При этом гибкое колесо. 2 не является герметичным, В качестве такового используется недеф...

Номер патента: 1805246

Опубликовано: 30.03.1993

Автор: Митяев

МПК: F16H 1/10

Метки: внутренним, зацеплением, зубьев, редуктор

...зацеплением зубьев. Цель изобретения - повышение надежности и уменьшение габаритов редуктора. При передаче крутящего момента ведущей шестерней ведомая шестерня приходит во вращение. При этом вращение венца ведомой шестерни происходит относительно собственной оси совместно с валом, установленным в подшипнике, а консольная ее часть опирается на несколько опор в виде отдельно закрепленных подшипников, Эти подшипники воспринимают нагрузку от зацепления зубьев шестерен и тем самым разгружают ведомые вал и шестерню от изгибных напряжений, 2 ил,Конструкция крышки 7 позместить подшипники по разныедущей шестерни, закрепленнойместе зацепления с зубчатым кдусмотрено в крышке окно, Веведомая 4 шестерни находятсяном зацеплении, Количество и...

Номер патента: 1805247

Опубликовано: 30.03.1993

Автор: Русин

МПК: F16H 3/16

Метки: коробка, передач

...колеса 10,На фиг.1 пунктиром и штрихпунктиром показаны крайние положения кругового кольца 1 па делительной окружности внутреннего зубчатого венца,Устройство может обеспечивать работу механизма в режиме вариатора, когда ведущим является вал 15, или в режиме редуктора, когда ведущим является вал 5, при этом в любом варианте обеспечивается редуцирование передачи от всех зубчатых колес, установленных на валу 15. Установив вместо зубчатых колес 1, 4, 9 фрикционные, а вместо зубчатых колес. 10, 11, 12, 13, 14 фрикционный конический барабан, получим фрикцианный вариатор или редуктор в зави. симости от тога, какой вал ведущий.. Устройство работает следующим образом, .Поворотом рукоятки вверх (рукоятка не показана на фиг,1) каретка поворачивается...

Номер патента: 1805248

Опубликовано: 30.03.1993

Автор: Елисеев

МПК: F16H 3/44

Метки: елисеева, коробка, передач, планетарная

...и выключаемых муфт, а также же подключить к определенным звеньям обоих их функции могут быть разнообразны, припланетарных механизмов и включить один чем их число может быть предельным, когда из тормозов. При этом начальное 9 и конец- его уже невозможно увеличивать в конкретное 14 зубчатые колеса соединительной пе- ной схеме, или неполным, если за ненадобредачи 7, подключенные к определенным 10 ностью некоторые из них отсутствуют, хотя звеньям обоих планетарных механизмов с и возможны; соединительные передачи моодной стороны, образуют одну внутреннюю гут быть различного типа и конструкции, с связь коробки, Вторая внутренняя связь параметрами, задаваемыми в широких преосуществляется соединительной передачей делах, Количество ступеней...

Номер патента: 1805249

Опубликовано: 30.03.1993

Автор: Кохно

МПК: F16H 7/06

Метки: передача, цепная

...дуги выбран равным 180 + с, где а 2 - угловой шаг зубьев малой звездочки, 9 ил. звездочки, равные шагуа ы по хордам делительной Ор Цепь содержит наружныение 11 звенья, соединенныешарнирно,Наружное звено 10 состоит из двух колец с наружным диаметром 2 г, равным шагу цепи т, Поперечное сечение колец определяется расчетом на разрыв разрушающей нагрузкой цепи,Внутреннее звено 11 состоит из двух кольцевых сегментов 13, соединенных выпуклыми ",торонами перемычкой 14, сечения которых определяются расчетом на разрыв и срез разрушающей нагрузкой цеЦентры сегментов размещены на расстоянии шага т цепи, угол сегмента равен 180 - аг, где аг - угловой шаг меньшей звездочки передачи. Сегменты посередине имеют вырез длиной Ьг, равной длине зуба...

Номер патента: 1805250

Опубликовано: 30.03.1993

Авторы: Аронов, Бакст

МПК: F16H 7/12

Метки: гибкой, передача, связью

...жесткие звенья - шкивы 4, 5, 6, которые установлены на подшипниках 7, 8, 9, закрепленных соответственно на эксцентричных втулках 10, 11, 12, Последние установленц эксцентрично на оси 13, закрепленной на вилке 14, резьбовой конец 15 которойсоединен с корпусом 18 передачи.Втулка 11 среднего жесткого звена неподвижно:закреплена на оси 13 с помощью 2А ГИБКОЙ СВЯЗЬЮ вание; в машиностроении, в еханических передачах, прив различных отраслях прои, Сущность изобретения: ержит ряд гибких элементов, есткие звенья, установленные яжной механизм, который вые эксцентричных втулок, устаоси внутри жестких звеньев, а среднего звена неподвижно а оси, а втулки крайних эвеньы на оси с возможностью поации положения посредством полненного в виде...

Номер патента: 1805251

Опубликовано: 30.03.1993

Авторы: Белякова, Рощупкин, Фомичев

МПК: F16H 9/12

Метки: вариатор, клиноременный

...навернута ручка 30 и контргайка 31, Ручка посредством полукольца 32 и кольцевого паза 33 связана с концом полого вала 3. Втулка 25, а с ней и диск 12 отжимаются пружиной 34 влево для устойчивости работы ведомого шкива 5. Неподвижный диск 8 регулируемого шкива установлен на подшипниках 36, 37 и зафиксирован на полом валу.Клиноременный вариатор работает следующим образом.При работающем двигателе вращение ведущего шкива 4 ремнем 6 передается ве домому шкиву 5, а ремнями, установленными в канавках 21, далее на рабочий орган машины, При освобождении контргайкой 31 ручки 30 и поворота ее вправо или влево толкатель 29 ввертывается или вывертыва ется из ручки и другим концом передвигает пластину 27, которая позволяет толкателю 29 только...

Номер патента: 1805252

Опубликовано: 30.03.1993

Автор: Черняев

МПК: F16H 9/12

Метки: вариатор, клиноременный

...образом.ностями дисков. При повороте гайки-маховика 9 роликНа чертеже клиноременный вариатор 11, вдвигаясь в клиновой раствор коничеизображен в осевом разрезе. Концентрично ских поверхностей дисков, преодолевая сонабранными дисками снабжен ведомый противление пружин 8, раздвигает диски 7.шкив. При этом двигатель 14 с ведущим шкивом 1,р состоит из ве- сохраняя натяжение ремня, поворачивается д емня 2 и веда-на шарнирной плите,.увеличивая межосевое м истанционнбго расстояние, а клиновой ремень 2 на ведо- У состоит из дис-мом шкиве переходит на конусные рабочиеповерхности меньшего диаметра, тем са. мым уменьшая величину редукции. Регулирование частоты осуществляется при работающем двигателе 14. Когда диски 7 внешней ступени будут...

Номер патента: 1805253

Опубликовано: 30.03.1993

Авторы: Доронин, Шульга

МПК: F16H 21/00

Метки: уравновешенный, четырехзвенник, шарнирный

...15, и прямой,проходящей через центры шарниров 12 и10,Кривошип 1 приводится во вращениедвигателем, расположенным на общей с механизмом стойке (двигатель не изображенна схеме). Движение через шатун 2 передается на коромысло 3, совершающее вращательное движение вокруг шарнира 12,Посредством шарнирной связи 13 движение от шатуна 2 передается стержню 5 ипервой кулисе 7; при этом кулиса 7 скользитвдоль коромысла 3; а стержень 5 совершаетплоскопараллельное движение по законуфб =г Ъ - .фг;где ф, уъ, уЬ - углов ие ускорения соответствующих звеньев,Посредством шарнирной связи 15 движение от коромысла 15 передается стержню6 и второй кулисе 8, при этом кулиса 8 скользит вдоль стойки, а стержень 6 совершаетплоскопараллельное движение по законуфб = ф...

Номер патента: 1805254

Опубликовано: 30.03.1993

Автор: Сухих

МПК: F16H 21/00

Метки: кривошипно-ползунный, механизм, сухих

...вхбдным кривошипом, шарниром 3связанным с шатуном 4. С концом последнего жестко связана поперечная втулка 5, вкруглом отверстии которой с воэможностьюповорота и осевого перемещения размещенпервый выступ 6 ползуна. Второй выступ 7 25ползуна 8 введен в профилированный паз 9стойки. Ползун 8 установлен в направляющей 10, 11 стойки. Со вторым выступом 7кроме того соединен рабочий орган 12. Нафиг,2 показан вариант, в котором ползун.З 0выполнен в виде скрепленных друг с другомдвух поперечных цилиндрическихэлемен.тов, а на фиг,З - трех не лежащих на однойпрямой шаровых элементов.Механизм работает следующим обра- З 5зом.При вращении относительно стойки 1входного кривошипа 2 втулка 5 шатуна 4, воздействует на первый выступ 6 ползуна 8и,...
