Номер патента: 1054604

Опубликовано: 15.11.1983

Авторы: Альгин, Альгина, Бобров, Грицкевич, Косткин, Меленцевич, Поддубко, Царев, Цитович, Шейнкер

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...цвч перецнего хоца и цвух перецач зацпего хоца 23К нецостаткам. известной коробки перь50 цач относится то, что трипоспецник ряца несут повышенные нагрузки по срав нению с первым ряпом, на перецачах зацнего хоца имеет место циркупяции мощности, а писки второй муфты работают в режиме встречного вращения, Указанные нецостатки привоцят к уменьшению цопговечности коробки перецач. 04 2Целью изобретения явпяется увепиченне срока спужбы коробки,Указанная цепь постигается тем, чтов планетарной коробке перецач, соцержащей корпус, соосные вкопной, промежуточный и выходной вапы, четыре управпяемых тормоза, цве управпяемые муфты и четыре ппанетарных ряца, вкпючающих каждый сопнечную шестерню, воципо с сатеппитами и эпицикп, вхоцной вапсоецинен с...

Номер патента: 1054605

Опубликовано: 15.11.1983

Авторы: Бакай, Рази

МПК: F16H 19/06

Метки: движения, передачи, ролико-ленточное

...основной пенте стороны акажцый конец основной ленты соепиненс попопнитепьной.35На фиг, 1 изображено предлагаемоеустройство; на фиг. 2 - разрез А-Аиа фиг. 1; на фиг. 3 - виц Б на фиг, 1.Устройство сопержит корпус 1, выпоппенные в корпусе ппоскопараппепьныд 4 Онаправляющие 2, размещенный в направляющих роликовый узел, включающий три ципинцрических роликаоснов-ной ролик 3 и вспомогательные ролики 4и 5, При этом основная лента 6 огибает45основной ролик 3 и вспомогательный ролик 4, а цопопнитепьная пента 7 огибаетс противопопожной стороны основной ропик 3 и вспомогатеаьный ролик 5. Кажпый коней основной ленты 6 соепинен с 08 2конпами попопнитепьной ленты 7 спомощьюпланок 8 и 9, выпопненных в вице уравнительных шарниров,...

Номер патента: 1054606

Опубликовано: 15.11.1983

Автор: Полищук

МПК: F16H 21/42

Метки: возвратно-поступательное, вращательного, движения, преобразования

...попзун 4 получает за счет того, что ось 6 крнвошипа 5 параллельна направляющей 3 корпуса и смещена относитепьно ее. Вращатецьное цвижение попзун 4 имеет эа счет напнчия в устройстве ппоскик.шарннров.Дпя изменения хоца попзуна 4 поцвижиая часть 2 корпуса смещается и закрепляется с другой частью 1 корпуса. При совца пении осн 6 вращения кривошипа 5 и направляющей 3 попзун 4 имеет только вращательное цвижение.Кривошип 5 может быть выполнен с разным углом наклона к оси вращения, т, е. кривошип может быть косым.Прецпагаемое устройство позвопяет преобразовать вращательное движение в возвратно-поступательное и вращательное оцновременно ипи только во вращательное, что расширяет кинематнческую возможность цанного устройства. Я си О,гце К -...

Номер патента: 1054607

Опубликовано: 15.11.1983

Авторы: Андреев, Бабушкин, Целищев, Циклис

МПК: F16H 25/22

Метки: привод

...винтовых пар, 25Цель изобретения - обеспечениедолговечности привода.Указанная цель достигается тем,что привод, содержащий каретку,корпус, размещенные в нем соосно расположенные шариковинтовую и само"тормозящуюся винтовые пары, снабженгильзой, установленной в корпусе свозможностью вращения, винт шари"ковинтовой пары связан с кареткой35посредством шарнира, а самотормоэя"щаяся нара располохена внутри шариковинтовой н подпрухинена в осевомнаправлении,На чертеже изображен предлагае 40мый привод, разрез.Привод содержит каретку 1, корпус 2, шариковннтовую пару, состоящую иэ полого винта 3 и гаек 4,5 соосно расположенную с ней самотормо 45,эящуюся винтовую пару, включающуюв себя винт 6 и гайку 7, Гайки 4и 5 размещены в гильзе 8,...

Номер патента: 1054608

Опубликовано: 15.11.1983

Автор: Шакирзянов

МПК: F16H 27/02

Метки: возвратно-поступательного, движения, механизм, преобразования, прерывистое

...звена и ппавность его ра 608 2боты при нвпичии внешнего крутящего момента.Цепь изобретенияповышение нацежности фиксации вецомого звена при напичии внешнего крутящего момента и цовышение плавности его работы.Указанная цель достигается тем, что механизм цпя преобразования возв ратно-поступательного в прерывистое, содержащий основание с направляющими, ведущее звено в вице попзуна, расположенного в направляющих с возможностьюсвозвратно-поступательного движения, ведомое звено с осью закрепленной на попзуне, и вэаимоцействующие с вецомым звеном закрепленные на основании эпе-менты, снабжен цопопнитепьными направляющими, элементы выполнены в вкпе рейки,а ведомое звено - ввицеуствновпеино го на оси и взаимоцействующего с рейкой зубчатого...

Номер патента: 1054609

Опубликовано: 15.11.1983

Автор: Димитров

МПК: F16H 29/02

Метки: вариатор, импульсный

...4, что привоцит к вкпючению всехсобачек, Поспе вкпючения всех собачекЭвспецствие конечной ппины гибкого эпемента 7 происхоцит сиповое замыканиебарабана 3 и храпового копеса 2 черезсобачки 5 и замкнутый гибкий эпемент 7 .т. е. происхоцит перераспрецеление нагрузки межцу нескопькими собачками,Таким образом, прецпагаемое изобретение позвзпяет при прежних габаритах преобразующего механизма распреценить нагрузку межпу нескопькими собачками, что повышает нагрузочную юаньсобность и попговечность вариатора вцепом,Изобретение может быть испопьзованов привопах метаппорежущих станков, втранспортерах и т. п. 1 10546Изобретение относится к машиностроению, в частности к ;еханическйм перецачам цпя бесступенчатого регупированияскорости...

Номер патента: 1054611

Опубликовано: 15.11.1983

Авторы: Басинюк, Дубовский, Жук, Лозовик, Янков

МПК: F16H 55/14

Метки: зубчатое, колесо, составное

...торцов,30отогнутые на каждом торце в шахматномпорядке в направлении ступицы и венца,На фиг. 1 изображена конструкциязубчатого ксщеса; на фиг, 2 -сечениеА-А на фиг. 1; на фиг. 3 - сечение Б-Е,35на фиг. 1; на фиг. 4 - развертка упругого,ксщьцевого соединительного элемента. 611 2Зубчатое колесо состоит иэ венца 1, ступщы 2, упругого кольцевого соединительного элемента 3, расположенного между ступицей и венцом (см.фиг. 1).Злемент 3 имеет лепестки 4 и 5, отогнутые соответственно к ступице 2 и вен цу 1. В венце 1 и стуйице 2 выполнены выборки 8 и 7 под лепестки 4 и 5. При передаче крутящего момента, атакже под воздействием воэиикаккцих взацеплении динамических нагрузок, происходит упругая деформация кольца 3,что обеспечивает воэможность...

Номер патента: 1054612

Опубликовано: 15.11.1983

Авторы: Агранат, Григорьев, Знахарев, Кузьмин, Курицын, Олейников, Старовойтов

МПК: F16H 57/04

Метки: поворотный, редуктор

...образующие с шестернями цопопнитепьные полости, расположенные противопопожно полостям нагнетания. 30На чертеже изображен поворотный . редуктор, продольный разрез. Поворотный рецуктор соццржит корпус1, размещенные в нем шестерни 2 - 6 и устройство цпя поцвчи смазки. Поспецнее прецставпяет собой выполненные накорпусе 1 цопопнитепьные поверхности7 и 8, образующие с шестернями 2,3,4и 5 полости 9 и 10 нагнетания, которыесоецинены трубопровоцрм 11 межцу собойи с трущимися частями рецуктора. Крометого, на корпусе 1 выполнены вторыецопопнитепьные поверхности 12 и 13,образующие е шестернями 2,3,4 и 5цопопнитепьные полости 14 и 15, рвсцоложенные противоположно полостям 9 и10 нагнетания.Дополнитепьные поверхности 7,812и 13 могут быть образованы...

Номер патента: 726890

Опубликовано: 15.11.1983

Авторы: Воронов, Савинов

МПК: F16H 1/22

Метки: зубчатый, кольцевой, привод

...являетсязубчатый кольцевой привод, содержащий расположенные по окружностиведущий, промежуточные и ведомые 25валы и закрепленные на них зубчатыеколеса, взаимодействующие междусобой 2 ,В этом приводе промежуточныеваль 1 расположены по одной окружности 30вместе с ведущим и ведомыми валами,что приводит к увеличению моментаинерции вращающихся элементов, уменьшению быстроходности и усложнениюконструкции, Кроме того, опоРывалов размещены в разных корпусах,что также усложняет конструкцию привода, увеличивает его размеры и за,трудняет монтаж и демонтаж.Целью изобретения является уменьшение момента инерции, увеличениескорости вращения и упрощение конструкции привода.Поставленная цель достигаетсятем, что промежуточные валы расположены по...

Номер патента: 1055663

Опубликовано: 23.11.1983

Автор: Куклин

МПК: B60K 17/16, F16H 48/26

Метки: дифференциал, куклина, самоблокирующийся, средства, транспортного

...соосно полуосям вне корпусамеханизма, при этом в первой лолуосевойшестерне, расположенной со стороны гидро.муфты, выполнено центральное отверстие, че.рез которое пропущена выполненная удлиненной н связанная с второй полуосевойшестерней полуось, которая соединена с одним элементом гидромуфты, расположеннымс противоположной стороны механизма, авторая полуосевая шестерня посредством ох.ватывающей первую полуось втулки связанас другим элементом гидромуфты, выполнен.ным заодно. с кожухом гндромуфты, связанным с второй йолуосьюНа чертеже изображена схема самоблокирующего дифференциала.Сомоблокирующийся дифференциал состо .ит иэ ведущей шестерни (не показана) глав.ной передачи, связанной с ней ведомой шестерни 1 главной...

Номер патента: 1055927

Опубликовано: 23.11.1983

Авторы: Алексеев, Георгиев, Ивайкин, Лонг

МПК: F16H 1/16

Метки: беззазорная, передача, спироидная

...27 2Указанная цель достигается тем,что спироидная беззазорная передача,содержащая спироидный червяк, ведомый вал с сланцем и установленноен ведомом валу с возможностью осевого перемещения спироидное колесо,связанное со стороны противоположнойспироидному червяку, упругим элементом с фланцем и подпружиненное кспироидному червяку, снабжена навинченной на ведомый вал между спироидным колесом и фланцем ведомого валарегулировочной гайкой с радиальнымиотверстиями, пружина сжатия размещена на ведомом валу между торцамиспироидного колеса и регулировочнойгайки, во фланце ведомого вала выполнены секторные радиальные пазы, расположенные против радиальных отверстий регулировочной гайки, а упругийэлемент, связывающий спироидное колесо с фланцем...

Номер патента: 1055928

Опубликовано: 23.11.1983

Авторы: Вашковец, Гавриленко, Макогонов

МПК: F16H 1/28

Метки: планетарно-цевочный, редуктов

...в них цевками, концы которых размещены в расточках корпусас возможностью их обкатывания и вза"имодействующее с цевками зубчатоеколесо, закрепленное на выходномвалу 1.2 "1,ным расположением дисков и зубчатого колеса.Целью изобретения является повышение компактности редуктора, т.е. уменьшение его габаритов и массы.Указанная цель достигается тем, что в планетарно-цвочном редукторе,тсодержащем корпус, имеющий равномерно расположенные по его окружности цилиндрические расточки, входной и выходной валы, кинематически связанный с входным валом сдвоенный эксцентрик со смещением эксцентриситетов по фазе на 180, установленные на последнем с возможностью вращения диски с закрепленными в них цевками, концы которых размещены в расточках корпуса...

Номер патента: 1055929

Опубликовано: 23.11.1983

Авторы: Безруков, Гончаров, Зайнетдинов

МПК: F16H 1/32

Метки: передача, планетарная

...жесткими связями, что снижает надежность передачи и ограничивает ее использование.Наиболее близкой по технической сущности и,достигаемому результату 25 является планетарная передача, содержащая центральные колеса, одно из которых неподвижно, водило с двумя противоположно направленными экс" центриками, .на каждом из которых установлен сателлит, одновременно взаимодействующий с центральнымиколесами Г 2 1.Известная передача также уравновешена, но и она сложна по конструк " зции, так как в ней неподвижное цент" ральное колесо, которое располагается по обе стороны другого колеса, составное и соединено между собой 29жесткими связями, что также снижаетнадежность передачи.Целью изобретения является упрощение конструкции и повышение ев...

Номер патента: 1055930

Опубликовано: 23.11.1983

Автор: Осьминин

МПК: F16H 1/32

Метки: передача, планетарная

...равенстванства их моментов инерции в любой плоскости, проходящей через ось передачи,Целью изобретения является упрощение конструкции передачи при сохрз,нении ее основных характеристик повеличинам передаточных отношений иуравновешивающих свойств,Указанная цель достигается тем,что в планетарной передаче содержащей корпус с закрепленным на нем коническим колесом, входной вал, выходной вал с закрепленным на нем ведомымконическим колесом и два кинематически связанных сателлита, установленныхна входном валу под углами к оси последнего, равными по величине и противоположными по направлению одиниз которых взаимодействует с неподвижным, а другой - с ведомым коническими .колесами, кинематическая связь сателлитов представляет, собой...

Номер патента: 1055931

Опубликовано: 23.11.1983

Автор: Зубов

МПК: F16H 7/00

Метки: механическая, передача

...надежности механической пере" дачи.Поставленная цель достигается тем,20 что механическая передача, содержавая ведущий и ведомый поворотные рычаги второго рода, соединенные гибкой связью, заключенной в гибкую защитную оболочку, снабжена упорами, уста новленными на рычагах второго рода, рычагами первого рода, установленными с возможностью взаимодействия с упорами соответствующих рычагов второго рода, и второй гибкой связью, соединяющей рычаги первого рода.Кроме того, упоры выполнены в виде роликов, а вторая гибкая связь установлена в гибкой защитной оболочке совместно с первой.На фиг. 1 показана передача в однам иэ крайних положений; на 4 иг. 2 то же, в другом крайнем положении.Механическая передача содержит 9вейущий рычаг 1 второго...

Номер патента: 1055932

Опубликовано: 23.11.1983

Автор: Ринкявичюс

МПК: F16H 25/08

Метки: возвратно-поступательное, вращательного, движения, преобразования

...нращательного движения выполнен н видеэлектромагнитного тормоза и двух регулируемых электродвигателей, один из которых жестко связан с кулачком 25 и при помощи конической зубчатой передачи, дифференциального механизма и клиноременной передачи - с промежуточным элементом, а другой связан с электромагнитным тормозом и при помощи второй конической зубчатой передачи и тех же дифференциального механизма и клиноременной передачи с промежуточным элементом.На фиг 1 изображено предлагаемоеустройство "на Фиг. 2 - сечение А-А на фиг. 1; на Фиг. 3 - сечение Б-Б на фиг. 1.Устройство содержит пазовый кулачок.1 с последовательными противопо ложно наклонными эллипсообразнымипазами 2, шарики 3, установленные н пазах 2 кулачка 1 и взаимодействующие с...

Номер патента: 1055933

Опубликовано: 23.11.1983

Авторы: Кушелева, Рабинович

МПК: F16H 48/20

Метки: варианты, дифференциал, его

...последнегос эксцентриками втулок выполнена ввиде уголковых .рычагов, а оси втулок,15 .пальца и их эксцентриков пересеченыв центре дифференциала.Кроме того, дифференциал можетбыть снабжен двумя дополнительнымиуголковыми рычагами и дополнительнымпальцем с наклонно расположенным к .егб оси эксцентриком,. эксцентрикивтулок и пальцев имеют эксцентричные.наклонные к их осям отверстия, взаимодействующие с соответствующими до-полнительными уголковыми рычагами, аоси дополнительного пальца, его эксцентрика и эксцентричных отверстийтакже пересечены в центре дифференциала,При этом в устройстве по второму варианту центральные звенья выполнены в виде втулок с наклонными к их осям эксцентриками, имекшими общую ось наклона, равные...

Номер патента: 1055934

Опубликовано: 23.11.1983

Авторы: Бакуров, Горбунов, Скирич, Смолкотин, Титаренко

МПК: F16H 55/14

Метки: зубчатое, колесо, упругое

...износа резинометаллических блоков путем исключения их проворота,Поставленная цель достигается тем,что упругое зубчатое колесо, содержащее ступицу, связанные с ней дискис отверстиями, венец с отверстиями ирезинометаллические блоки, размещенные В отверстиях венца и дисков ивключающие каждый упругий элемент ивзаимодействующие с ним три сектора,снабжено тягами и для каждого рези"нсметаллического блока - четвертымсектором, два противолежащих сектора каждого блока жестко связаны между собой, установлены в отверстияхвенца и дисков с зазором, и оси ихрасположены в одной плоскости сосью колеса, а один сектор из двухдругих связан с аналогичным сектором другого. блока при помощи тяги.На фиг 1 представлено. упругоезубчатое колесо с установленными...

Номер патента: 1055935

Опубликовано: 23.11.1983

Авторы: Дудников, Люшков

МПК: F16H 57/00

Метки: волновой, генератор, кулачковый, передачи

...12,для чего длина паза 14 превышает диаметральный размер стержня 12, Стакан б установлен на валу 1 с воэможностью перемещения вдоль оси последнего.Пазы 3 выполнены на торце кулачка 2, стороны 4 этих пазов 3 наклонены навстречу друг другу с угламинаклона большими угла трения.Кулачковый генератор работаетследующим образом.В статическом состоянии стакан б(фиг, .1 под действием пружины 9 прижимается своей кромкой 7 к торцу наружного кольца 8 гибкого подшипника 5. Ролики 13 находятся в полостипазов 3, имея гарантированный зазорс наклонными сторонами 4. Между дномстакана б и кольцом 10 имеется за-,зор 15,фПри врашении вала 1 от приводногоустройства фиг. 1) вместе с ним вра-щается стержень 12 с роликами 13 поводковой полумуфты, Так как...

Номер патента: 1055936

Опубликовано: 23.11.1983

Авторы: Иваненко, Раскин

МПК: F16H 57/02

Метки: жестких, корпусе, крепления, узел

...крепеж между вкладышем и сегментами,Цель изобретения - повышение надежности крепления.Укаэанная цель достигается тем,что в узле крепления жестких деталей 2в корпусе, включаюшем,крышку с уплотнением,разрезной элемент, выполненныйв виде, по крайней мере, двух сегментов, и размеьенный между ними упор,последний выполнен в виде вкладышас отверстиями для болтового его присоединения к сегментам или к крышке.На фиг. 1 изображен узел, в котором вкладыш крепится к сегментам; на фиг, 2 - вид Л на фиг. 1; на Фиг, 3- узел, в котором вкладыш крепится к крьиаке; на фиг. 4 - вид Б на фиг.3,В расточке корпуса 1 установлена деталь, например подшипник 2 с валом 3.В той же расточке в кольцевой канавке 4 установлены сегменты 5. Иежду торцом подшипника 2...

Номер патента: 1057336

Опубликовано: 30.11.1983

Авторы: Богдан, Гуськов, Расолько, Саркисян

МПК: B60K 17/16, F16H 48/30

Метки: блокировкой, дифференциала, средства, транспортного

...вычисляло бы разность напряжений тахометрических датчиков, свидетельствует о низкой точности системы и не позволяет гарантировать пропорциональность между разностью оборотов ведущих колес и разностьк напряжений вьшеуказанных датчиков. 60Цель изобретения - повышение точности регулирования момента трения муфты блокировки дифференциала,Поставленная цель достигается тем, что устройство автоматическо го управления блокировкой дифференциала транспортного средства, содержащее гидрораспределитель, механически связанный с подвижным элементом рулевого управления и гидравлически соединенный соответственно с источником давления, муфтой блокировки дифференциала и ат-мосферой, электропневматический клапан и два тахометрических датчика, механически...

Номер патента: 1057720

Опубликовано: 30.11.1983

Авторы: Артамонов, Борисов, Волков, Истомин, Мартиросян, Некрасов, Сафонов

МПК: F16H 1/00

Метки: волновой, герметичной, передачей, привод

...рядом с генератором 2 волн.Каждая из катушек 7 и 8 состоит из четырех одинаковых секций, намотанных одна сверху другой на ортогональные выступы каркаса 6, Секции генераторной катушки 7 (фиг, 3) 1, 1, 1.З и 1. включены последовательно и согласно. Диаметрально противоположные секции измерительной катушки 8 1. и 1, Е и 1, включены последовательно и согласно, а образовавшиеся пары катушек включены последовательно и встречно, Начала намоток секций обозначены точками.Привод работает следующим образом.При вращении генератора 2 волн ось деформации гибкого колеса 3 поворачивается в пространстве на угол о(1). При этом изменяется радиальный зазор между гибким колесом 3 и секциями катушек 7 и 8,причем зазор у одной пары диаметрально противо-...

Номер патента: 1057721

Опубликовано: 30.11.1983

Авторы: Фаткулин, Якимчик

МПК: F16H 21/04

Метки: механизм, направляющий

...механйзме для воспроизведения движения по замкнутому контуру, содержащем привод, основание с прямолинейными направляющими, ведущее звено и ведомое звено в виде ползуна, установленного в направляющих основания с возможностью возвратно-поступательного движения 3 и имеющего направляющую в виде паза, ведущее звено выполнено в виде связанного с приводом зубчатого колеса, имеющего радиальный паз, размещенного в нем и подпружиненного вдоль паза стержня, шарнирно соединенной с ним штанги, размещенной 40 в пазу ползуна, последний выполнен в виде двух имеющих возможность взаимного фиксированного разворота частей, одна из которых установлена в направляющих основания другая имеет упомянутый паз а меха 4 низм снабжен размешенными на штанге...

Номер патента: 1057722

Опубликовано: 30.11.1983

Авторы: Затямин, Москвина, Орешкова, Спасибкин, Черкасов

МПК: F16H 21/18

Метки: механизм, эксцентриковый

...11.Однако данный эксцентриковый механизм имеет небольшой диапазон передаваемыз законов движения и не позволяет решить задачу по осуществлению поочередных перемещений двух исполнительных звеньев от одного привода при поочередной фиксации одного из этих звеньев.Цель изобретения - расширение диапазона передаваемых законов движения.Указанная цель достигается тем, что эксцентриковый механизм, содержащий установленный на подшипниках в корпусе 25 эксцентриковый вал-кривошип, сопряженный с ним посредством роликов шатун-эксцентрик и исполнительное звено, шарнирно связанное с шатуном-эксцентриком и размещенное в направляющей корпуса, снабжен шарнирно связанным с шатуном-эксцентри 30 ком и также размещенным в направляющей корпуса...

Номер патента: 1057723

Опубликовано: 30.11.1983

Автор: Рычков

МПК: F16H 29/04

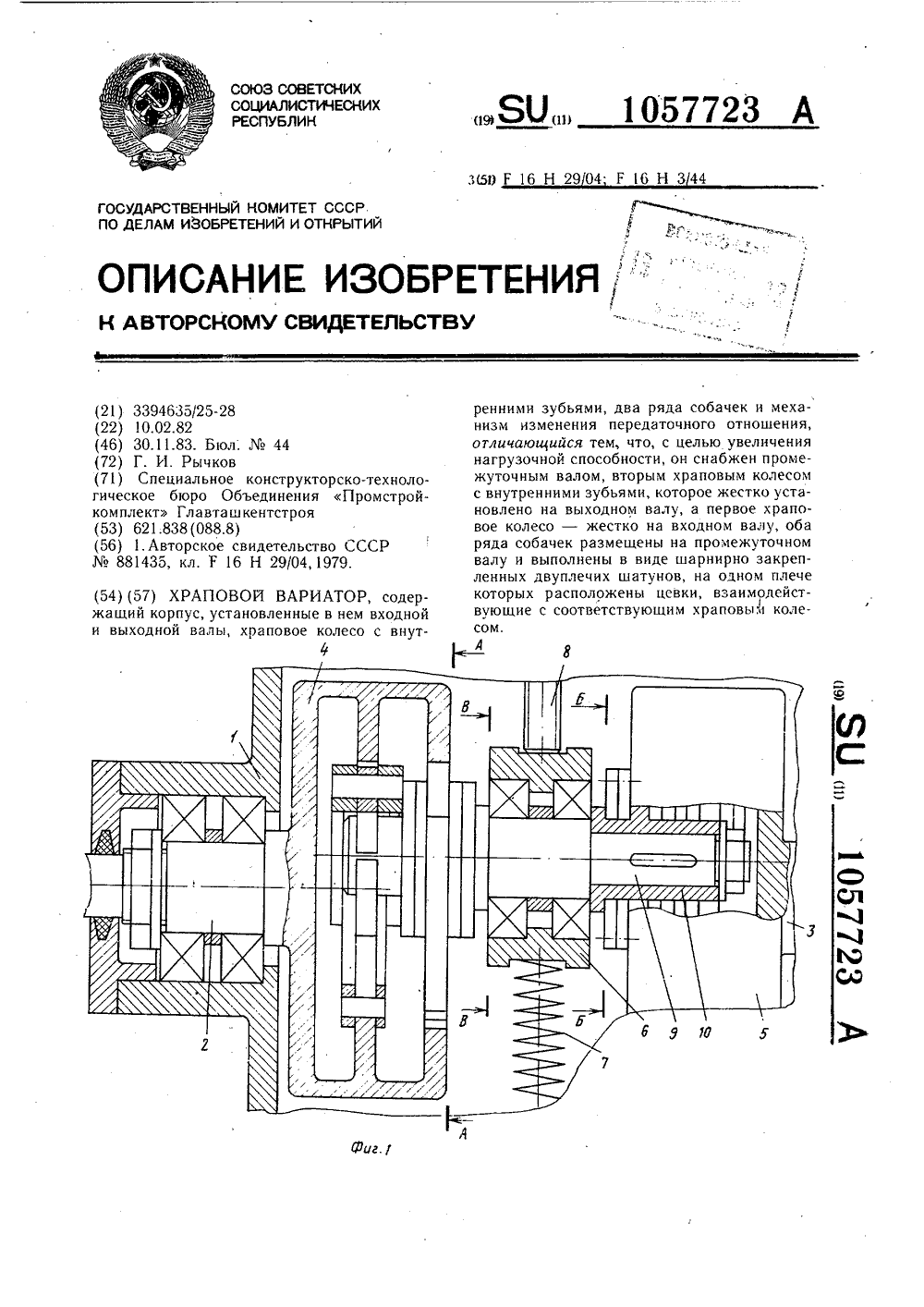

Метки: вариатор, храповой

...установлено на выходном валу, а первое храповое колесо - жестко на входном валу, обаряда собачек размещены на промежуточномвалу и выполнены в виде шарнирно закрепленных двуплечих шатунов, на одном плечекоторых расположены цевки, взаимодействующие с соответствующим храповым колесом.На фиг. 1 изображен предлагаемый вариатор, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение30Б-Б на фиг. 1; на фиг. 4 - сечение В-Вна фиг. 1,Храповой вариатор содержит разъемныйкорпус 1, в котором на подшипниках каченияустановлены входной 2 и выходной 3 валыс жестко закрепленными на них храповымиколесами 4 и 5 с рабочими впадинами, выполненными по цилиндрической поверхности.В шарнирно закрепленной в корпусе 1 обойме 6, подпружиненной...

Номер патента: 1058805

Опубликовано: 07.12.1983

Авторы: Козлов, Сумцов

МПК: B60K 17/16, F16H 48/30

Метки: блокируемым, ведущего, дифференциалом, моста, самоходной

...тормозного эффекта правого и левого ведущих колес и уменьшается тормозной путь самоходной машины при уменьшении заноса.На повышенных скоростях движения наличие различных тя гово-сцепи ых условий для ведущих колес практически не оказывает влияние на тяговые свойства самоходной машины, которая в этом случае имеет относительно небольшую величинувышенныи износ шин и деталеи трансмиссии, а также повышенный расход топлива. Г 1 оэтому пружина 31 регулируемого дросселя ЗО может быть изготовлена с характеристикой изменения усилия более пологой, чем характеристика изменения сечения данного дросселя, а это, в свою очередь, позволит уменьшить крутизну зависимости момента трения муфты 24 блокирования от относительного буксования ведуших колес при...

Номер патента: 1059324

Опубликовано: 07.12.1983

Авторы: Ковалюх, Наседкин, Тернюк

МПК: F16H 1/12

Метки: зубчатая, передача

...(фиг. 3).Продольный профиль зубьев 5 цилиндрического зубчатого колеса выпол.нен круговым (арочным) или близким кнему, причем выпуклый и вогнутый профили имеют различную кривизну с радиусами р , и /3 ощ , соответственно(фиг. 4 ),В частном случае, соответствующем наивысшей нагруэочной способности передачи по контактным нагрузкам,продольный радиус кривизны выпуклыхпрофилей зубьев цилиндрического колеса, выбран равным, а продольный радиус кривизны вогйутых профи лей зубьев цилиндрического колеса -Рэдлиния изменения межосевого (гипоидного) расстояния совмещена с линией действия механизма смещения,совпадающей с направлением направляющих 7, несущих каретку с цилиндрическим зубчатым колесом. Линиядействия механизма смещения параллельна...

Номер патента: 1059325

Опубликовано: 07.12.1983

Авторы: Гольдфарб, Несмелов, Тетерин

МПК: F16H 1/16

Метки: двухвенцовая, зубчатая, неортогональная, осями, передача, перекрещивающимися

...ОСЯМИ, содержащая колесо, имеющее два соосных зубчатых венца . и зацепляющийся с ними цилиндрический червяк, о т л и ч а ю щ а я с я тем, что, с целью увеличения передаваемого крутящего момента за счет увеличения общей рабочей площади боковых поверхностей зубьев обоих зубчатых венцов и суммарного коэффициента перекрытия, зубчатые.венцы выполнены коническими и имеют различные диаметры, у венца меньо диаметра зубья:расположены наужной поверхности конуса, а уца большего диаметра - на внутпараметры передачиующими соотношениям межосевое расстодачи;угол скрещиванияосями червяка и копередаточное отноредачи;радиус цилиндра вков.и червяка;число заходовудаление червяосевой линии пердлина нарезаннойвяка;безразмерныйвыбираемый в 0,55,в - осевой...

Номер патента: 1059326

Опубликовано: 07.12.1983

Автор: Кадацкий

МПК: F16H 1/48

Метки: передача, планетарная

...является повышение нагруэочной способности передачи беэ увеличения ее диаметрального габаритного размера.Поставленная цель достигаетсятем, что в планетарной передаче,содержащей несколько имеющих общее 2 Оводило планетарных рядов, центральныеколеса которых установлены на цилиндрическом звене с возможностью осевого перемещения, и устройство длявыравнивания нагрузки между планетарными рядами, устройство для выравнивания нагрузки выполнено в виде установленных на прямозубых шлицах на цилиндрическом звене промежуточных колец, снабженных торцовыми кулачками наклонного профиля,а центральные колеса свободно установлены на цилиндрическом звене итакже снабжены торцовыми кулачками наклонного профиля, вэаимодействуюшимч с кулачками...

Номер патента: 1059327

Опубликовано: 07.12.1983

Автор: Желток

МПК: F16H 3/42

Метки: зубчатая, передача

...колесо, ведущее колесо выполнено из двух 25 симметричных относительно его оси вращения полудисков, на торцевой поверхности которых нарезаны дуговые концентричные канавки, взаимодействующие с зубьями ведомого колеса. На фиг, 1 показана схема передачи; на фиг. 2 - передача со смещением полудисков на один шаг для обеспечения вращения ведомого колеса в направлении против часовой стрелки;на фиг, 3 - передача со смещением полудисков для обеспечения противоположного вращения; на фиг, 4 - передача с канавками на полудисках в . виде спирали Архимеда; на фиг.5 - 40 передача с использованием в качестве тягового элемента зубчатого ремня или цепи. Зубчатая передача состоит иэ ведущего колеса 1 и ведомого цилиндрического колеса 2, эацепляющегося...
