F16H — Передачи
Зубчатая цилиндрическая передача с разделением потока мощности
Номер патента: 1227858
Опубликовано: 30.04.1986
Автор: Верещагин
Метки: зубчатая, мощности, передача, потока, разделением, цилиндрическая
...нагрузочная способность.Цель изобретения - повышение нагрузочной способности путем уменьшения коэффициента осевого перекрытия и угла наклона винтовой линии зубьев в передачах с зацеплением Новикова,На чертеже изображена зубчатая цилиндрическая передача с разделением потока мощности.Передача включает ведущее 1, ведомое 2 и связывающие их промежуточные 3 и 4 зубчатые колеса с зацеплением Новикова. С ними соответственно соединены эвольвентные зубчатые колеса 5, 6 и 7. Колеса 1-4 являются дополнительными, но при передаче момента они принимают на себя большую часть нагрузки в силу особенностей профилей их зубьев, причем зоны зацепления в каждом потоке (колес с зацеплением Новикова) смещены относительно предыдущего потока на величину,...
Конический зубчатый редуктор с ограниченным углом поворота валов
Номер патента: 1227859
Опубликовано: 30.04.1986
Автор: Морозов
МПК: F16H 1/14
Метки: валов, зубчатый, конический, ограниченным, поворота, редуктор, углом
...предприятие, г.ужгород ул.Проектная,Изобретение относится к общему машиностроению и может бьггь использовано вконических передачах с огра ниченным углом поворота валов.Цель изобретения - сокращение габаритов редуктора при сохранении нагрузочной способности за счет рационального размещения его элементов и их опор.На фиг. 1 показан конический зубчатый редуктор; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2. Конический зубчатый редуктор с ограниченным углом поворота валов состоит из корпуса 1, в котором размещены вал 2 шестерни 3 на подшипниках 4 и 5 качения, вал 6 конического зубчатого колеса 7 на подшипниках 8 и 9, Коническое зубчатое колесо 7 выполнено в виде сектора. В вале 6 выполнено...
Червячная передача
Номер патента: 1227860
Опубликовано: 30.04.1986
МПК: F16H 1/16
...в средней торцовой плоскости червячного колеса; на фиг. 2 - проекции мгновенных контактных линий на боковую поверхность зуба колеса при осевом сечении витка червяка в виде дуги окружности; на фиг3 - проекции мгновенных контактных линий на боковую поверхность зуба колеса при нормальном сечении витка червяка в виде дуги окружности.Червячная передача содержит цилиндрический червяк 1, выпуклые профили 2 витков которого очерчены по дуге окружности с центром О, расположенным на образующей 3 начального цилиндра червяка 1, и толщиной витков на делительном цилиндре в осевом сечении, Равной половине их осевого шага, и сопряженное с червяком 1 червячное колесо 4. Отношение диаметров делительного й, и начального Й,д цилиндров червяка 1 выбрано в...
Дифференциальная передача
Номер патента: 1227861
Опубликовано: 30.04.1986
МПК: F16H 48/10
Метки: дифференциальная, передача
...поверхностяхэлементов 3 и 4, соединенную с промежуточным элементом 2 и размещеннуюв его полости между торцами ведомых .20элементов 3 и 4 диафрагму 7 с дуговыми канавками 8 и 9, выполненнымина торцах диафрагмы 7 соответственноканавкам 5 и 6 ведомых элементов 3и 4 и замыкающиеся попарно через отверстия 10, пружину 11, размещеннуюмежду промежуточным 2 и одним нз ведомык элементов 3 или 4, шарики 12,размещенные в канавках 5 и 6 ведомыхэлементов 3 и 4 и канавках 8 и 9 ди- Зоафрагмы 7, шарики 13, размещенныемежду шариками 12 в канавках 5 и 6ведомых элементов 3 и 4 и канавках8 и 9 диафрагмы 7 и выполненные изматериала меньшей твердости и мень 35шего диаметра, чем шарики 12.Передача работает следующим образом,Вращение ведущего элемента 1...
Зубчатая передача
Номер патента: 1227862
Опубликовано: 30.04.1986
Автор: Ковалюх
МПК: F16H 3/42
...колеса 2,На кулачке 7 закреплена коническая шестерня 8, сопряженная с коническим колесом 9. Коническое колесо 9 вместе с рычагом 10 свободно посажено на ось 11. На рычаге 10 установлены подпружиненные собачки 12, которые своими свободными концами взаимодействуют с упорами 13, заклиненными на коническом колесе 9. Рычаг 10своей сферической головкой взаимодействует с копиром 14, закрепленным накорпусе 1 передачи (см.также сечениеБ-Б на фиг. 5). На валу коническогоколеса 2 установлена опора 15, которая фиксирует кулачок 7 от осевогоперемещения. На опоре 15 закрепленкожух 16, который снабжен двумя прорезями под собачки 12, На копире 14в месте его разветвления установленпереключатель 17, Переключатель 17имеет три положения: среднее и...
Планетарная коробка передач
Номер патента: 1227863
Опубликовано: 30.04.1986
Автор: Беляев
МПК: F16H 3/44
Метки: коробка, передач, планетарная
...Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4 Изобретение относится к машиностроений и,может быть использовано в качестве планетарной коробки передач в трансмиссиях транспортных средств. 5Цель изобретения - повышение КПД коробки передач за счет исключения циркулирующей мощности.На чертеже изображена кинематическая схема планетарной коробки 1 О передач.Планетарная коробка передач содержит входной вал 1, выходной вал 2, элементы управления, включающие две муфты 3 и 4 и два тормоза 5 и 6, три планетарных ряда, из которых первый включает; центральное колесо 7 с внешними зубьями, водило 8 с сателлитами 9 и центральное колесо 10 с внутренними зубьями; второй ряд щ включает; центральное колесо 11 с внешними зубьями,...
Ременная передача к сверлильному станку
Номер патента: 1227864
Опубликовано: 30.04.1986
Авторы: Багдасарьян, Вартанян, Густин, Коджиброян, Кордыш, Менделевский
МПК: F16H 7/02
Метки: передача, ременная, сверлильному, станку
...13. Сила натяжения ремней создается пружинами 36 и 37. Ступицы шкивов 1 - Жс их наружной стороны имеют посадочные части й, на торцах которых 55 выполнены диаметрально расположенные выступы 38 с наклонными боковыми поо зерхностями под углом к , равным 5 864 7.Посадочные части с 1 и выступы 38 шкивов являются их стыковочными частя,ми, которыми они взаимодействуют с ответными идентично выполненными стыковочными частями, посадочной частью й и выступами 39 приводных звень- ев электродвигателя 8 и шпинделя 10. Приводным звеном электродвигателя 8 служит полумуфта 40, которая через шпонку 4 1 насажена на вал электродвигателя 8. Приводным звеном шпинделя 10 служит промежуточный вал 9, который через подшипники 42, поддерживаемые гайкой 43...
Амортизационно-демпферное устройство
Номер патента: 1227865
Опубликовано: 30.04.1986
Авторы: Алнис, Магоне, Путятин, Селицер
МПК: F16H 7/08
Метки: амортизационно-демпферное
...концентрично средней частитрубок 13 в густой абразивной смазке 10 сферические элементы 14,Затем в пластины 9 второго ряда,в каждые вторые отверстия из трех,вставляют развальцованные с одногоконца трубки 13 второго ряда. Одевают пластину 9 второго ряда первымисвободными отверстиями иэ трех натрубки 13 первого ряда пластины 8,и отбортовывают вторые концы трубок13 первого ряда. Далее на пластине 9второго ряда также устанавливаютвкладыши 11 и размещают сферическиеэлементы 14 в смазке 10.В пластине 8 третьего ряда, в третьи отверстия из трех, вставляют развальцованные с одного конца трубки13 третьего ряда, Одевают пластину 8 третьего рчда вторыми свободными отверстиями из трех на трубки 13 второго ряда, концы которых отбортовывают. Затем...
Устройство натяжения ременной передачи
Номер патента: 1227866
Опубликовано: 30.04.1986
Авторы: Самошкин, Сурдул, Чернышев
МПК: F16H 7/14
Метки: натяжения, передачи, ременной
...вид; на фиг, 2 - пневмоцилиндрпри исходном положении поршня; нафиг. 3 - то же, при крайнем рабочемположении поршня,Устройство содержит раму 1, шарнирно закрепленный на ней ведомыйузел 2 передачи, пневмоцилиндр,включающий корпус 3 с выполненными:в еготорцах направляющими 4, установленные в корпусе 3 обратный клапан 5,поршень.6 и шток 7, шарнирно связанный с ведомым узлом 2. Корпус 3 шарнирно связан .с рамой 1, а поршень 6имеет ступицу 8, установленную в направляющих 4 корпуса, и центральноеотверстие, в которое установлен шток7,имеющий возможность перемещения ификсации относительно поршня 6 припомощи, например, регулировочнойгайки 9 и контргайки 10. Пневмоцилиндр через обратный клапан 5 сообщен с пневмомагистралью 11 тормозной...
Фрикционный лобовой вариатор
Номер патента: 1227867
Опубликовано: 30.04.1986
МПК: F16H 15/10
Метки: вариатор, лобовой, фрикционный
...6 и 7.Все элементы вариатора расположены на подшипниках (не обозначены) в корпусе 8.Вариатор работает следующим образом.При вращении ведущего ролика 1 эа счет сил трения приводится во вращение гибкий диск 2 и увлекает за собой ведомый ролик 3. Необходимое усилие нажатия обеспечивается пружинами 6 и 7 через поджимные ролики 4 и 5, Регулировка скорости вращения ведомого ролика 3 происходит при перемещении оси промежуточного диска 2 вверх-вниз (по черт).При показанном на чертеже расположении оси диска 2 частота вращения ведомого ролика 3 минимальна.В случае перемещения оси диска 2 вверх (по черт.) частота вращения. ведомого ролика 3 плавно увеличивается до максимальной величины. При условии передачи вариатором постоянной мощности...
Механизм лаборыжных в. м. для преобразования движения
Номер патента: 1227868
Опубликовано: 30.04.1986
Автор: Лаборыжных
МПК: F16H 19/04
Метки: движения, лаборыжных, механизм, преобразования
...изображен механизм для преобразования движения; на фиг. 2 - рама с зубчатыми рейками; на фиг. 3 - вариант механизма с непараллельным расположением колес и косозубым зацеплением; на фиг, 4 - вариант с угловым расположением зубчатых передач; на фиг, 5 - вариант с несколькими зубчатыми передачами в одной раме.Механизм для преобразования движения содержит корпус 1, вал 2 с жестко закрепленными на нем ведущим неполнозубым колесом 3, ведомый вал 4 с жестко закрепленным на нем ведомым неполнозубым колесом 5, промежуточные неполнозубые зубчатые блоки 6 и 7.На рамах 8 расположены попарно- параллельно зубчатые рейки 9, обращенные зубьями навстречу друг другу. Рамы 8 установлены в корпусе 1 при помощи направляющих 10. На ведущемвалу 2 на...
Шарнирно-рычажный механизм
Номер патента: 1227869
Опубликовано: 30.04.1986
Автор: Вирабов
МПК: F16H 21/00
Метки: механизм, шарнирно-рычажный
...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к механизмам с встречным синхронным вращением ведущего и ведомого валов, и может быть использовано, в частности, в поршневых машинах.Цель изобретения - расширение функциональных возможностей механизма за счет обеспечения синхронного вторичного вращения его кривошипов.На чертеже показана кинематическая схема механизма,Механизм содержит основание 1 с прямолинейной направляющей 2 и два симметрично расположенные относительно направляющей 2 и симметричные по конструкции кривошипа в виде двухдлечнх рычагов 3 и 4. К симметричным плечам...
Рычажно-зубчатое устройство с остановками
Номер патента: 1227870
Опубликовано: 30.04.1986
МПК: F16H 21/14
Метки: остановками, рычажно-зубчатое
...коромысла 9 своэможностью свободного вращения размещено дополнительное ведомое колесо 13, взаимодействующее с колесом12. Колесо 13 является выходным звеном устройства. Колеса 11 и 13 такжеимеют равное число зубьев,Кривошип 8 может и не иметь конкретного конструктивного выражения.Его роль может выполнять зубчатоеколесо 11, для чего оно должно бытьжестко связано с колесом 7 с эксцентриситетом, равным длине кривошипа 8.Дополнительный шестизвенный рычажно-зубчатый механизм расположенна основании 1 относительно основного так, что на момент начала выстояколеса 13 разность между углом 3образованным кривошипом 8 и прямой,проходящей через оси кривошипа 2 икоромысла 3, и углом, образованным этой же прямой и прямой, проходящей через...
Винтовой привод
Номер патента: 1227871
Опубликовано: 30.04.1986
Авторы: Бражников, Воробьева, Мясников
МПК: F16H 25/20
...и подпятника.На фиг. 1 изображен винтовой привод, продольный разрез; на фиг. 2то же, поперечный разрез.Винтовой привод содержит корпус 1,установленный в нем в подшипникахвинт 2, гайку 3 с жестко закрепленным на нейповодком 4, каретку 5, вкоторой установлены винты 6 и упоры,состоящие из втулок 7, шариков 8,подпятников 9,Каретка перемещается в шариковойнаправляющей 10 и в роликовых направляющих 11 и 12, ролики 13 которыхзакреплены на каретке 5. Корректирующее устройство представляет собойкорректирующую линейку 14, установленную на корпусе 1, и эксцентрики15, С корректирующей линейкой 14контактируют ролики 16, установленные на рычаге 17, закрепленном нагайке 3. На оси винта 2 установлено эубчатое колесо 18.Винтовой привод работает...
Шариковинтовая передача
Номер патента: 1227872
Опубликовано: 30.04.1986
Авторы: Бреман, Покалякина
МПК: F16H 25/22
Метки: передача, шариковинтовая
...наб., д роиэводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,Изобретение относится к машиностроению, в частности к приводам исполнительных элементов летательных аппаратов.Целью изобретения является ловы шение КПД эа счет выполнения винта разъемным из обоймы и вкладыша и размещения отсекателей на входе и выходе шариков в канал возврата, что исключает попадание последних в свобод б ное пространство внутри гайки и уменьшает потери на трение.На фиг. 1 изображена шариковинтовая передача в сборе; на фиг. 2 - винт, состоящий из обоймы и вклады ша; на фиг. 3 - отсекательШариковинтовая передача содержит винт 1, гайку 2, шарики 3, Винт 1 состоит из концентрично расположенных обоймы 4 с резьбой 5 и вкладыша 20 6 с каналом 7...

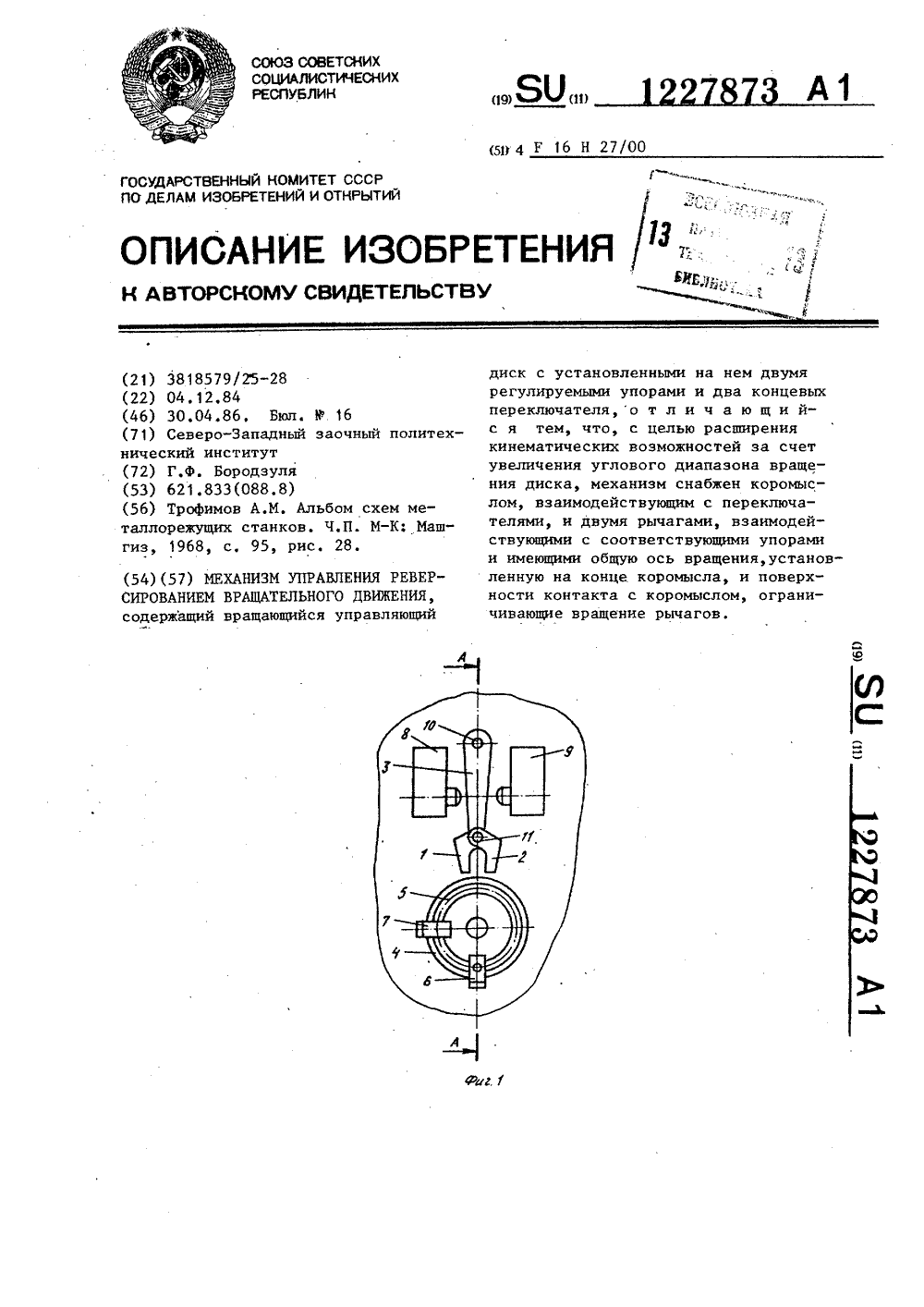

Механизм управления реверсированием вращательного движения
Номер патента: 1227873
Опубликовано: 30.04.1986
Автор: Бородзуля
МПК: F16H 27/00
Метки: вращательного, движения, механизм, реверсированием
...положении по окружности диска с помощью сухарикови винтов, и два .конечных переключателя 8 и 9. Коромысло 3 может поворачиваться вокруг оси 10, а рычаги 1 25и 2 - вокруг общей оси 11, закрепленной на конце коромысла 3. Рычаги 1 и2 расположены по разные стороны коромысла 3. Конец рычага 1 располагается в плоскости о - о (фиг. 2) и на 5 Онего может воздействовать только упор6, конец рычага 2 расположен в плоскости 5 - 1 и на него может воздействовать только упор 7. Рычаги 1 и 2имеют поверхности контакта с коромыслом, ограничивающие их .вращение наоси 11 (поверхность 12 рычага 1 нафиг. 3),Механизм работает следующим образом.При вращении управляющего диска 4, 4 Онапример, против часовой стрелки 873 2(по стрелке на фиг. 3) один иэ...
Мальтийский механизм
Номер патента: 1227874
Опубликовано: 30.04.1986
МПК: F16H 27/06
Метки: мальтийский, механизм
...ширине паза). Нижняя и верхняя границы соотношений между , и О, выбраны с.учетом получения максимального эффекта снижения контактных напряжений при контактировании выпуклого пальца 3 и вогнутого паза 7 с близкими радиусами кривизны боковых поверхНОСтЕЮ, Прн 3 с 1,02 у И г г 111"г уровень снижения контактных напряже О ний значительно меньше. При контактировании выпуклого пальца 3 и вогнутого паза 7, радиусы кривизны боковых поверхностей которых определяются соответственно , = Ьг /4 Г и 1,г:= (1,02- Ы - 1,1) р, , где рг г р профиль контактирующих поверхностей в наиболее нагруженной зоне приобретает большую ивизну по сравнению с начальной,илегание рабочих поверхностей ставится более близким и напряженияоль большой оси площадки...
Передаточное устройство
Номер патента: 1227875
Опубликовано: 30.04.1986
МПК: F16H 27/06
Метки: передаточное
...в виде двух пластин 34 и 36, параллельных друг другу и жестко скрепленных между собой. Устройство содержит также упругие кольцевые вставки 33 со шлицами на их внутренней поверхности, служащие при эксплуатации в качестве кольцевой смазочной камеры.Упругие кольцевые вставки 33 размещены в отверстиях пластин и охватывают промежуточные элементы в видешаров 19,Конец ведущего вала 11 фиксируется шпонкой 31 против проворачивания.Конец ведомого вала 12 зафиксированот проворачивания шпонкой 31, Упорныеподшипники 27 и 28 служат для восприятия осевых усилий, радиальные подшип"ники 25 и 26 - для восприятия радиальных усилий. Упомянутые подшипникификсируются торцовыми уступами на дисках 23 и 24 и торцами.распорных колец15 и 16, установленных в...
Автоматическая бесступенчатая передача
Номер патента: 1227876
Опубликовано: 30.04.1986
Автор: Дубровский
МПК: F16H 29/04
Метки: автоматическая, бесступенчатая, передача
...вала 2 на ведомый не передается, и последний вращается от инерции, преодолевая внешнее сопротивление.Таким образом, крутящий момент на ведомый вал 3 передается импульсами. Для повышения равномерности вращения ведомого вала 3 вариатора эксцентрики 5 и 6 повернуты один отоносительно другого на 180 и, следовательно, период рабочего хода одного из них совпадает с периодом холостого хода другого и наоборот.Амплитуды колебаний кулис ведущих обойм 11 и, следовательно, угловая скорость вращения ведомого вала 3 вариатора, таким образом, зависят от эксцентриситетов эксцентриков 5 и 6, Их эксцентриситет устанавливается во время рабаты передачи автоматически, в зависимости от реакций кулис, т. е. момента сопротивления, действующего на...
Передаточное устройство для преобразования и трансформации вращательного движения
Номер патента: 1227899
Опубликовано: 30.04.1986
Авторы: Ладислав, Милослав, Франтишек
МПК: F16H 27/06
Метки: вращательного, движения, передаточное, преобразования, трансформации
...опоре и части 13 корпуса на двух подшипниках 25, наружное кольцо которого размещено в подшнпниконом отверстин между буртиком крышки 17 и распорным кольцом 35, своим ннутренним кольцом находится в контакте с налом 11 в радиальном направлении,а внутренний подшипник опирается своим наружным кольцом в торцовом направлении в распорное кольцо 35,а своим внутренним кольцом находится в контакте с налом 11 в радиальном направлении, а наружное кольцо подшипника в торцовом направлении опирается на распориое кольцо 35 инаходится н окружном углублении подМ шнпникового отверстия, а своим внутренним кольцом находится также в силовом контакте с торцовым уступом валаВ осевом отверстии крышки 17, привинченной к корпусной части 13 с помощью винтов 20,...
Шкив клиноременного вариатора
Номер патента: 1228795
Опубликовано: 30.04.1986
Автор: Хендрикус
МПК: F16H 55/56
Метки: вариатора, клиноременного, шкив
...полости 7 установлен фильтрующий элемент9, имеющий множество отверстий, размер которых меньше диаметра впускного отверстия 6, а общая площадь всехотверстий больше площади сечениявпускного отверстия 6. Кроме того,фильтрующий лемент 9 может быть вы 25 раз превышает площадь сечения впускного отверстия.Шкив по пп 1 Зр о т л и ч а ю щ и й с я тем, что во впускном отверстии закреплен фильтрующий элемент при помощи полой пробки.5, Шкив по п, 4, о т л и ч а ю щ и й с я тем, что полая пробка имеет заплечик, в котором. закреплена проволочная сетка. полнен в виде проволочной сетки. Размер отверстий проволочной сетки составляет 0,3 - 0,9 диаметра впускногоотверстия 6, а общая полезная площадь5 в 10 - 25 раз превышает площадь сечения впускного...
Двухпоточная бесступенчатая коробка передач
Номер патента: 1229483
Опубликовано: 07.05.1986
Автор: Федоров
МПК: F16H 3/44
Метки: бесступенчатая, двухпоточная, коробка, передач
...являются одновременно ограничителями перемещения ролика-сателлита 13. Ролик сателлит 13 взаимодействует с одной стороны с ведомым Фрикционным диском 8, а с другой с ведущим фрикционным диском 16, который через конические шестерни 9 связан с входным валом 2 передачи. Управляемое промежуточное звено снабжено устройством принудительного его перемещения, выполненным в виде стяжки, являющейся одновременно осью ролика-сателлита 13, которая шарнирно соединена с одной стороны через тягу 17 с рычажным механизмом 12, а с другой стороны соединена рукояткой 18 с Фиксатором 19. В оси раэме. щена предварительно поджатая через шайбы 20 и гайки 21 и 22 пружина 23.1229483 10 ЗО 3Пвухпоточная бесступенчатая коробка передач работает следующим образом.При...
Фрикционная планетарная передача
Номер патента: 1229484
Опубликовано: 07.05.1986
Авторы: Андрюхин, Кирнас, Резник
МПК: F16H 13/08
Метки: передача, планетарная, фрикционная
...рабочей поверхностях, установленные соответствеыножестко на быстроходном валу 2 " колесо 4 и неподвижно в корпусе 1 - 25колесо 5, соединенное с тихоходнымвалом 3 водило 7 с гнездами 8 на еготорце, выполненными в виде пазов,профиль которых в радиальном направлении представляет собой трапецию, Мобращенную большим основанием к торцу водила, сателлиты, помещенные вгнезда. 8 водила 7, выполненные в видешариков 9 и взаимодействующие с канавками 6 центральных колес 4 и 5,Фрикционная планетарная передача работает следующим образом.Вращение от быстроходного вала 2 передается колесу 4 с наружным зацеп-,10 лением, которое передает вращение сателлитам-шарикам 9. Последние, обкатываясь по канавкам 6 на внутренней поверхности неподвижного...
Механизм для преобразования непрерывного вращательного движения во вращательное движение с остановками
Номер патента: 1229485
Опубликовано: 07.05.1986
Автор: Погосян
МПК: F16H 19/00, F16H 27/04
Метки: вращательного, вращательное, движение, движения, механизм, непрерывного, остановками, преобразования
...впадины цепи 5.0 При изменении направления вращения водила 1 цепи 4 и 5 меняются ролями: цепь 4 передает полезное усилие, .а цепь 5 обеспечивает правильное сопряжение зубчатого ролика 2 с цепью4. Диск 3 при этом вращается в противоположном направлении.Механизм может работать с двумяи более роликами, в результате чего 20 при одном обороте водила 1 диск 3может получить соответствующее количество равных и неравных угловых перемещений в зависимости от расположения и разности диаметров роликов.25 оставитель Г, ехред В. Кадар энецоваКоррект Сирохман дактор Нказ 2437/3 л Тираж 880 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж-З 5, РаПодписноекомиТета СССРоткрытийущская наб., д. 4 5 едприятие, г. Ужгород, ул. Проектная Прои...
Гидропривод
Номер патента: 1229486
Опубликовано: 07.05.1986
Автор: Перельман
МПК: F16H 33/02
Метки: гидропривод
...погрузчика.Гидропривод фронтального погрузчика содержит бак 1, насос 2, выполненный в виде обратимой гидромашины, связанной напорной линией 3 через распределитель 4 и последовательно установленный распределитель 5 с баком 1. Распределитель 4 связан с гидро- цилиндром 6 подъема стрелы, имеющим штоковую 7 и бесштоковую 8 полости, а распределитель 5 связан с гидроци-линдром 9 поворота ковша, имеющим штоковую,10 и бесштоковую 11 полости.Насос 2 связан с баком 1 линией 12, в которой установлен обратный клапан 13, вход 14 которого подключен к баку 1. Бесштоковая полость 8 гидроцилиндра 6 связана с распределителем 4 через замедлительный клапан 15, выполненный в виде параллельно установленных дросселя 16 и обратного клапана 17,...
Механизм для преобразования движения
Номер патента: 1229507
Опубликовано: 07.05.1986
Автор: Макаров
МПК: F16H 19/04
Метки: движения, механизм, преобразования
...выступов до окружностивпадин или от основной окружностивпадин, а коэффициент перекрытия:меньше или равен единице. Осевое смещение реек обеспечивается с помощью пальца,7, закрепленного штифтом 8 и регулировочной винтовой пары 9. Дпя восприятия дина 5 10 15 20 5 35 ЛО 45 мических нагрузок на пальцах установлены распорные пружины 1 О.Для выбора люфта зубчатого зацепления и регулирования плавного перезацепления сектора с одной рейки надругую установлена регулировочнаягайка 11. Для ориентации штока привозвратно поступательном движенииустановлены опорные ролики 12. Длясвязи штока с открываемыми створками, например, шасси с колеблющимисяинтерцепторами и т,д., на его концерасположен узел 13 к приводному устройству летательного аппарата....
Самоблокирующийся дифференциал
Номер патента: 1230874
Опубликовано: 15.05.1986
Автор: Горюнов
МПК: B60K 17/16, F16H 48/22
Метки: дифференциал, самоблокирующийся
...при помощи сухарного соединения.В корпусе 1 с крышкой 2 установлены сателлиты 3, сцепленные с полуосевыми шестернями 4 и 5 и установленные на пальцах 6, фрикционные муфты 7 и 8, ведущие элементы которых связаны с корпусом 1, а ведомые - с полуосевыми шестернями 4 и 5. Нажимные диски 9 и 10 связаны с корпусом 1 и опираются в торцы ступиц 11 и 12 полуосевых шестерен 4 и 5. Внутри корпуса 1 установлены чашки 13 и 14 с У-образными вырезами 15 и 16. Нажимные чашки 13 и 14 взаимосвязаны друг с другом при помощи резьбового соединения, имеющего зазор "а", например трапецеидального, или при помощи сухарного соединения, имеющего зазор "б" (см. фиг. 3), причем чашки 13 и 14 подпружинены относительно корпуса 1 через фрикционные муфты 7 и 8...
Планетарный распределитель момента
Номер патента: 1231303
Опубликовано: 15.05.1986
Автор: Литвинский
МПК: F16H 37/08, F16H 48/02
Метки: момента, планетарный, распределитель
...16 второгопланетарного механизма,Планетарный распределитель момента пофиг. 1 работает следующим образом.При работе обоих двигателей (не показаны), имеющих разное направление вращения мощности двумя параллельными потоками муфты 6 и 7 свободного хода передаются на ведущие коническое колесо 3 иведомые конические колеса 4 и 5, а от них -центральным колесам 10 и 14. Основнаячасть мощности передается через центральное колесо 14 и далее через водило 16 ицентральное колесо 15 на выходные валы8 и 9 противоположного вращения, незначительная часть мощности от центрального колеса 10 передается на водило 12 и далеечерез центральное колесо 15 к выходному валу 9. Первый планетарный механизм, играющий роль синхронизатора, через водило...
Автоматическая планетарная передача
Номер патента: 1231304
Опубликовано: 15.05.1986
Авторы: Величкин, Затямин, Окропиридзе, Прохоренко, Спасибкин, Черкасов
МПК: F16H 3/62, F16H 35/02, F16H 5/40 ...
Метки: автоматическая, передача, планетарная
...зубьями, несущее двухвенцовые сателлиты 4, 5 водило 6, соединенное с выходным валом 1, и два центральных колеса 7 и 8 с внутренними зубьями.Передача содержит также установленные на выходном валу 1 кулачки 9 и 10, кинематически связанные с центральными колесами 7 и 8 посредством зубчатых передач 11 и 12 два кривошипа 13 и 14 и шарнирно установленные на них два ролика 15 и 16, взаимодействующие с кулачками 9 и 10 соответственно. Кривошипы 13 и 14 установлены в корпусе 17 передачи на подшипниках. Профили кулачков 9 и 10 содержат два участка с разными радиусами К и К. Границы этих участков выбраны в соответствии с заданным законом измерения угловой скорости выходного вала 1 по углу его поворота, причем границы участка большого радиуса...
Фрикционный вариатор
Номер патента: 1231305
Опубликовано: 15.05.1986
Авторы: Болгов, Григорашенко
МПК: F16H 15/28
Метки: вариатор, фрикционный
...- повышение надежности путем симметричного распределения нагрузки между коническими фрикционными элементами.На фиг, 1 изображен вариатор, общий вид; на фиг. 2 - обкатный ролик, общий вид; на фиг. 3 - то же, разрез. 10Фрикционный вариатор содержит корпус 1 с направляющими 2, на которых установлена каретка 3, кинематически связанная с механизмом изменения скорости (не показан). Два конических фрикционных элемента15 4 и 5, установленные навстречу друг другу вершинами конусов, укреплены на валах 6 и 7, размещенных в опорах. С фрикционными коническими элементами взаимодействуют два кольцевых обкатных ролика 8 и 9, имеющие на наружной поверхности зубчатые венцы 10 и 11, находящиеся в зацеплении с зубчатыми колесами 12 и 13,...
