Номер патента: 1059328

Опубликовано: 07.12.1983

Автор: Лифшиц

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...- с водилом, на котором установлены сателлиты разной длины, этоводило соединено с выходным валом,а эпицикл, взаимодействующий с длинными сателлитами, связан с другимтормоз ом 21,К недостаткам этой коробки относится невозможность получения количества передач более шести, 45Целью изобретения является увеличение количества передач.Указанная цель достигается тем,что планетарная коробка передач,содержащая входной и выходной валы, 50три управляемых тормоза, две управляемые муфты, водило, установленные на нем длинные и короткие парные сателлиты, две солнечные шестерни, первая из которых взаимодействует с короткимисателлитами, и дваэпицикла, первый из которых взаимодействует с короткими сателлитами и связан с первым тормозом, снабжена...

Номер патента: 1059329

Опубликовано: 07.12.1983

Авторы: Варганов, Лакирев, Надеин, Чиненов

МПК: F16H 3/76

Метки: отношением, передаточным, передача, планетарная, регулируемым

...с регулируемым передаточным отношением, продольный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2 отдельно показано соединение цепей с колодкамиПланетарная передача с регулируемым передаточным отношением содержит корпус 1, водило 2 с двухвенцовыми сателлитами 3, венцы которых выполне ны в виде звездочек 4, центральное колесо 5, центральное гибкое звено 6 изменяемого диаметра, регулирующее устройства 7, размеценные на водиле 2 натяжные элементы 8, установленные в корпусе с возможностью радиального перемецения полэуны 9 и 10, каждое регулирующее устройство выполнено в виде соединенных с ползуном управляемой звездочки 11 и перепускной колодки 12 с фиксаторами 13 и 14, а гибкое звено 6 выполнено в виде цепей...

Номер патента: 1059330

Опубликовано: 07.12.1983

Авторы: Гусев, Живодерников, Утяпов

МПК: F16H 25/20

Метки: винтовой, возвратно-поступательного, механизм, перемещения, подвижного, элемента

...рукоятки и 10 конической шестерни 6 раэмещеустновленной на одной из шестерен ны соответственно в продольных пазах30Недостатком данного механизма 11 и 12 гаек 3 и 4. является то, что при перестановке Между гайками 3 и 4 установлены полэуна на рукоятку, проворачиваю,основная 13 и дополнительная 14 прущую винт уследует прилжт большое уси жины крученияу плнны с приво лие для преодоления сил трения в па 35 положньм направлением намотки, кажре винт-гайка. дая из которых закреплена одним конЦель изобретения - улучшение ус- цом в близрасположенной гайке, аловий эксплуатациидругим - в шайбе 15 с наружным уси.Поставленная цель достигается тем кОмУ Расположенной междУ пРУжинамичто винтовой механизм возвратно-по Ручения с возможностью размещения...

Номер патента: 1059332

Опубликовано: 07.12.1983

Авторы: Бриммер, Демидов, Морсин, Тарнопольский

МПК: F16H 47/08

Метки: бесступенчатая, гидромеханическая, трансмиссия

...чертеже изображена схема бесступенчатой гидромеханической трансмиссии,Бесступенчатая гидромеханическаятрансмиссия содержит гидродинамическую передачу 1 с насосным колесом 2,регулируемую гидростатическую передачу 3, состоящую из регулируемойи нерегулируемой гидромашин 4 и 5,и трехэненный дифференциальный механизм б, одно звено 7 которого соединено с входным валом 8, второе звено 9 - с насосным колесом 2, третьезвено 10 - с гидростатической передачей 3. Гидродинамическая передача1 содержит имеющее возможность вращения реакторное колесо 11, кинематически связанное с нерегулируемой гидромашиной 5. Регулируемая гидромашина 4 кинематически связана с дифференциальным механизмом б,Кроме того, регулируемая гидрома- .шина 4 может иметь...

Номер патента: 1059333

Опубликовано: 07.12.1983

Автор: Биндер

МПК: F16H 55/14

Метки: зубчатое, колесо, упругое

...размещенных в отверстиях диска с зазортак, что наружное кольцо каждого 45из подшипников сопряжено с поверхностью отверстия в наиболее удаленной от центра колеса точке.На Фиг. 1 изображено колесо, радиальное сечение; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - колесо с использованием в качестве центрирующих элементов сферических подшипников, радиальное сечение; на фиг. 4 разрез Б-Б на Фиг, 3. 55Упругое зубчатое колесо состоит из ступицы 1, венца 2, диска 3 с отверстиями 4, несущего венец 2, щек 5 и б с отверстиями 7, центрирующих элементов в виде роликов 8, упругих 60 элементов 9 большой жесткости, выполненных э виде резинометаллических блоков, и упругих элементов малой жесткости, выполненных в виде колец 10 с окнами 11,...

Номер патента: 1059334

Опубликовано: 07.12.1983

Автор: Редькин

МПК: F16H 55/17

Метки: зубчатое, колесо

...и венцом и сокращение осевых габа.ритов зубчатого колеса,Укаэанная цель достигается тем,что в зубчатом колесе, состоящем извенца, упругой ступицы с внутреннимконусным отверстием, конусной втулкии стопорных колец, йа одном из торцовступицы выполнен кольцевой выступ, аколесо снабжено регулировочной шайбой, установленной между выступом иконусной втулкой.На чертеже изображено зубчатоеколесо, продольный разрез.Зубчатое колесо состоит из венца 1, упругой ступицы 2, имеющей продольный разрез по всей длине, сетчатую накатку на внешней посадочной поверхности, внутреннее коническое отверстие с ограничителем в виде кольцевого выступа 3 для ограничения осевого хода конусной втулки 4, стопор"ного кольца 5 и регулировочной шайбы 6,...

Номер патента: 1060125

Опубликовано: 07.12.1983

Автор: Джорджо

МПК: F16H 3/08

Метки: коробка, передач

...гидравлический распределитель, обеспечивающий переключение соответствующих муфт.- снабжена/вертикальной стенкой, расположенной внутри корпуса между его торцовой стенкой и стенкой крышки и разделяющей корпус на основной отсеки отстойник жидкости, связанныемежду собой трубопроводами с гидронасосом, а со стороны торцовойкрышки установлена дополнительнаякрышка, образующая дополнительныйотсек и в нем консольно на валахразмещены по крайней мере два зубчатых колеса и муфта.45На корпусе со стороны торцовойстенки выполнено углубление, в котором установлен гидравлический распределитель,В торцовой крышке выполнено отверстие для подачи жидкости в дополнительный отсек.На фиг. 1 изображена коробка передач, общий вид; на фиг. 2 -...

Номер патента: 1060835

Опубликовано: 15.12.1983

Авторы: Вулгаков, Капелевич

МПК: F16H 1/06

Метки: зубчатая, осями, параллельными, передача

...ведущегои ведомого колес, а эвольвентный угол 8 профиля наф. окружности вершин зубьев ведущего колеса определен из уравнения .л 2 ф 2 9 = - .+ 1+ 1 вчЫ - - - ьочд + (2 где Я , Я - толщина зубьев при вершине на ведущем и ведомом колесах; ас, , ас, - диаметры окружностейвершин зубьев колес.На чертеже показана зубчатая передача с параллельными осями.Зубчатая передача содержит цилиндрические эвольвентные косоэубые колеса, ведущее колесо 1 и ведомое колесо 2 на параллельных осях (ось 3 ведущего колеса 1 параллельна оси 4 ведомого колеса 2).Зубья 5 ведущего колеса 1 выполнены с углом сс, на окружности вершин с учетом ур 3 внения (2), а зу 45 50556 Высокое значение угла с,= 30" 60 зацепления обеспечивает, за счет увеличения приведенного...

Номер патента: 1060836

Опубликовано: 15.12.1983

Авторы: Баскаков, Касаткин, Рябцев, Сутягин

МПК: F16H 1/06

Метки: механическая, передача

...одного из колеспередачи.Цель изобретения - обеспечениерегулирования частоты вращения засчет изменения передаточного отношения,Укаэанная цель достигается тем,что в механической передаче, со.держащей жестко закрепленные на валах и взаимодействующие друг с другом колеса, одно из которых выполнено со скругленными зубьями, адругое - цилиндрическим из эластичного материала, одно из колес установлено с возможностью радиального перемещения.На фиг. 1 изображены колеса передачи в зацеплении, на Фиг. 2 - узел1 на фиг 1 (геометрия зацепления);на фиг. 3 - кинематическая схемапередачи.щие цилиндрическое колесо 2 из элас 30 35 тичного материала и зубчатое колесо 4 на ведомый вал 3, Подрегулиро-,вание передаточного отношения происходит за счет...

Номер патента: 1060837

Опубликовано: 15.12.1983

Авторы: Акимов, Нечаев

МПК: F16H 25/20

Метки: винтовой, механизм

...6 - часть втулки с выступом.Винтовой .механизм состоит из корпуса 1 с резьбовым отверстием, вкотором размещена, гайка 2, имеющаявыступы 3, на которых размещены полукольца 4, полумуфты, выполненной ввиде втулки 5, которая имеет выступы 6. Между втулкой и корпусом имеется зазор 7. Механизм содержит также полумуфту в виде винта 8, имеющего шлицы 9, головку 10 под ключ,гайку, 11, стонорную шайбу 12, шток13, Между винтом и штоком 13 имеется зазор 14, шпильки 15 и гайки 16обеспечивают крепление корпуса 1 ккорпусу 17. Втулка 5 имеет прорези18 и бурт 19, пор, пока полукольца 4 не зафиксиЗ 0 руются в гайке 2. Затем в гайку 2вкручивается винт 8 до упора в по 35 40 воположную сторону винт 8 за счет шлицов 9 вращает втулку 5, которая в свою очередь...

Номер патента: 1060838

Опубликовано: 15.12.1983

Авторы: Андрющенко, Загребельный, Царегородцев

МПК: F16H 29/00

Метки: возвратно-поступательных, вращательное, дискретное, перемещений, преобразования

...поперечное сечение.Устройство содержит храповое колесо 1 и привод 2 возвратно-поступательных перемещений с рабочим штоком 3 и мембраной 4, механизм реверса, состоящий из привода 5 и штока 6, на свободном конце которого выполнена зубчатая нарезка 7 (на чертеже показан вид сверху), собачек 8 и 9 с пружинами 10 и 11, взаимодействующих с рычагами 12 и 13, установленными на шарнирных осях 14 и 15 и подпружиненными пружинами 16 и 17.На рабочем штоке 3 установлена втулка 18 с фланцем 19, зубьями 20 на внешней поверхности, равноглубинным продольным пазом 21 и кольцевой проточкой 22, в которой размещены свободные концы рычагов 12 и 13Втулка 18 подпружинена в осевом направлении пружиной 23, а на рабочем штоке 3 выполнены кольцевые проточки 24 и...

Номер патента: 1060839

Опубликовано: 15.12.1983

Авторы: Вулгаков, Капелевич

МПК: F16H 55/08

Метки: зубчатая, передача

...профилейзубьев ведущего колеса 1 и ведомого колеса 2 образованы эвольвентами, которые развернуты от рабочих основных окружностей с диаметрами 1 Ъ, и 1 Ъ 7 , Нерабочие стороны 5 и б образованы эвольвентами,которые развернуты от йерабочихосновных окружностей с диаметрамиаЬи аЬ ,Параметры рабочих и нерабочих:сторон зубьев связаны между собойчерез коэффициент К, который равенаЬ 2 Ы Ым нр%К аЬ 1 сбЫФ Ыа х1,2 Ф 12где о; - угол зацепления по рабочим сторонам профилей зубьев;Фщ - угол зацепления по нерабочим сторонами профилейзубьев;О(, - углы профилей на окружностях вершин ведущего и ведомого колес по рабочимсторонам профилей зубьев,х - углы профилей на окрухнбс 1 жанр тях вершин ведущего и ведомого колес по нерабочимсторонам профилей зубьев.На...

Номер патента: 1060840

Опубликовано: 15.12.1983

Автор: Веревкин

МПК: F16H 57/04

Метки: масла

...фильтрующего элемента.Цель изобретения - повыаениеудобства обслуживания.Цель достигается тем, что в уст":ройстне для очистки масла пробкасливного отверстия снабжена толкателем, взаимодействующим с козырьком 2входного отверстия.На фиг, 1 изображено устройствон режиме Фильтрации масла; на фиг.2 то же,н.режимеочистки Фильтрующего элемента.Устройство содержит корпус 1,картер 2, направляющий кожух 3,вращающийся механизм 4, фильтрующийэлемент 5, входное б и выходное 7отверстия, зону 8 нагнетания, зону 359 раэряжейия, козырек 10, перекрывакиций входное отверстие, козырек11, перекрывающий выходное отверстие пружину.12, пробку 13, снабженнуютолкателем 14, перекрывающую сливное отверстие 15. Устройство работает следующим образом.При вращении...

Номер патента: 1060903

Опубликовано: 15.12.1983

Авторы: Осокин, Шабалин

МПК: F16H 25/24

Метки: гайка, плавающая, самоустанавливающаяся

...радиальные выемки, вкоторых размещены шарики 9, образующие в сборе две пары опор качения, Кольцо 5 жест.ко связано с кареткой.Самоустанавливающаяся плавающая гайка 20 работает следующим образом.Биение ходового винта 3 компенсируетсясмещением колец 4 и 6 относительно корпуса 2 реэьбового элемента 1 и относительно кольца 5 во взаимно перпендикулярных направлениях, Устранение зазоров и регулирование натяга в опорах осуществляется гайкой 8.Наличие опор качения в соединении резьбового элемента с кареткой позволяет, компенсируя ошибки изготовления и сборки, повысить точность за счет устранения зазоров и возмож.ности регулирования натяга,1 1060903.Изобретение относится к машиностроениюи может быть использовано в регулируемых,винтовых...

Номер патента: 1062453

Опубликовано: 23.12.1983

Авторы: Григорьев, Ивашов, Некрасов, Соколов, Степанчиков

МПК: F16H 1/00

Метки: волновая, герметичная, передача-муфта

...стакана со стенкой 4,стержни 2 расположены радиально и ное в виде набора закрепленных равна фиг, 2 - разрез А-А на фиг. 1; на радиально позволяет сократить осена фиг, 3 - второй вариант выполневые габариты передачи муфты. номерно по окружности перегородки закреплены в стенке 4 стакана, пересредней частью стержней, и генера-дача снабжена двумя гибкими кольцатор волн, взаимодействующий с одним 2 О ми 5 и б, связывающими между собойиз концов стержней, другие концы ко- концы стержней 2,торых взаимодействуют с ведомым эле- Ведомый элемент может быть выполментом (21, : нен в виде генератора волн. КромеГерметичная перегородкаэтой пе- того, он может представлять собойРедачи-муфты выполнена в виде мемб жесткое колесо 7, которое может бытьраны,...

Номер патента: 1062454

Опубликовано: 23.12.1983

Автор: Карцев

МПК: F16H 3/54

Метки: привод, средства, транспортного

...средства, б 5 Привод содержит корпус 1, зубчатую передачу, выполненную планетарной, включающую солнечную шестерню 2, сателлиты 3, водило 4 и эпициклическое колесо 5, ведомый б и ведущий 7 вал, центробежный регулятор сгрузиками 8 и пружиной 9, связывающей грузики 8 с водилом 4, двухсекционную фрикционную муфту, одна изсекций 10 которой установлена между водилом 4 и солнечной шестерней 2, а другая секция 11 - междукорпусом 1 и солнечной шестерней 2,На солнечной шестерне 2 установлен опорный барабан 12, на которомустановлена двухсекционная фрикционная муфта. Нажимной диск 13 соединенпальцами 14 с опорным диском 15 ичерез пружины 16 - с опорным барабаном 12 и расположен между корпусоми секцией 11 двухсекционной Фрикционной муфты. Опорный...

Номер патента: 1062455

Опубликовано: 23.12.1983

Авторы: Литвинов, Мусиенко, Федичев

МПК: F16H 25/04

Метки: кулачково-цевочный, механизм

...и взаимодействующеес ним ведомое звено с, по крайнеймере, двумя цевками, паз кулачка выполнен в виде пересекающихся канавок, число которых равно числу цевок, а каждая из последних размещена в соответствующей канавке,На фиг. 1 изображена разверткапаза кулачка и промежуточные положения ведомого звена; на фиг. 2 - кулачково-цевочный механизм, разрез,передающий вращение двум ведомымзвеньям,Кулачково-цевочный механизм содержит цилиндрический пазовый кулачок 1 с пазом, выполненным в видепересекающихся канавок, Пересекающиеся канавки образованы касательными к поверхностям вращения цевок 2, установленных симметрично осивращения на ведомом звене 3 при помощи пальцев 4. Приводные полуоси 5установлены в подшипниках 6 в кулачке 1 и жестко...

Номер патента: 1062456

Опубликовано: 23.12.1983

Автор: Шепталин

МПК: F16H 27/06

Метки: вращения, карусельной, литейной, периодического, стола, фиксирования

...2 с профильными поверхностями 3и 4 буфер 5, расположенный на кулачке 2 и поджатый пружиной б упранляемый упор 7, приводимый н действие силовым цилиндром 8, стол 9с пазами 10 для взаимодействия сроликом 11, установленным на кулачке 2, и гнездами 32 для фиксатора. 5 О13, Число пазов 10 и гнезд 3.2 соответствует числу позиций стола 9,фиксатор 13 связан с поджатым пружиной 14 рычагом 15, снабженным роликом 16. Крайние положения упора 7 контролируются конечными выклю. чателями (не показаны). Устройство для периодическогоВращения и Фиксирования стола карусельной литейной машины работаетследующим образом.В исходном положении упор 7 поднят вверх и взаимодействует с буфером 5. Роли . 11 находится у входан паэ .0 стола 9. Фиксатор 13 введен...

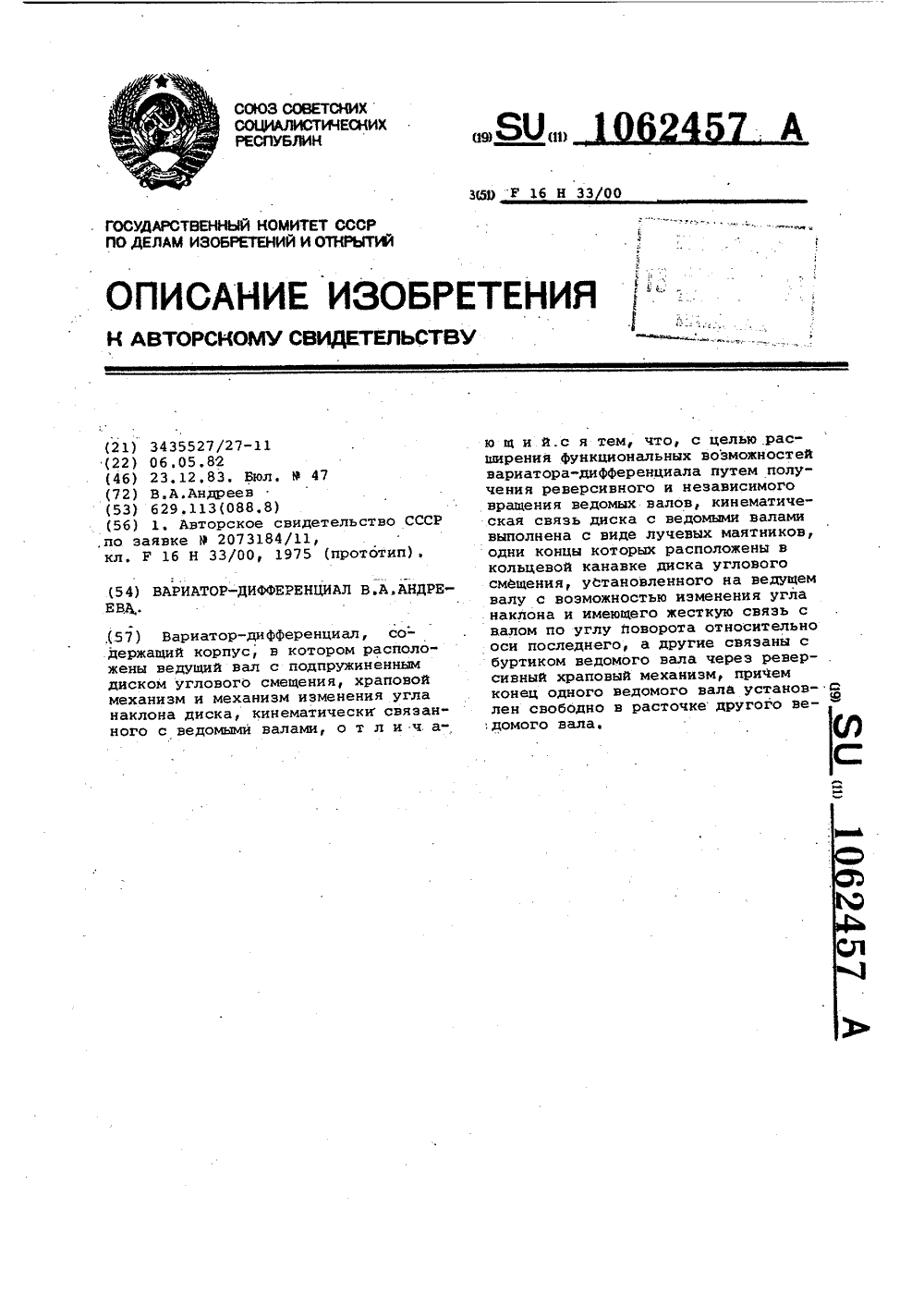

Номер патента: 1062457

Опубликовано: 23.12.1983

Автор: Андреев

МПК: F16H 33/00

Метки: андреева, вариатор-дифференциал

...с рычагом 15. Крестообразноведущему валу в корпусе установленразъемный ведомый вал 16 с буртиками 17, причем части разъема вала вместах посадки взаимно подвижны. Нашейках ведомого вала подвижно посажены лучевые маятники 18, На лучахмаятника жестко установлены паль- .цы 19, на которые подвижно посаженыэксцентрики 20 с подвижным кольцом 21. На эксцентрик жестко посаженштифт 22, который выведен в серповидное.отверстие О в маятнике,Штифт 23 жестко посажен на луче маятника, а между этими штифтами натянута пружина 24, которая поджимаетэксцентрик с кольцом к внутренней поверхности буртика, На длинном лучемаятника жестко посажен палец 25,на него подвижно вставлен шар 26,который может катиться в кольцевойканавке сборного диска, На...

Номер патента: 1062458

Опубликовано: 23.12.1983

Авторы: Заблоцкий, Картель, Кучеренко, Морозов

МПК: F16H 37/00

Метки: привод, реверсивный

...ползуна. Недостатком такого привода является наличие в механизме переключения зубчатой муфты подвижного копира, вследствие чего снижается ее надежность, фрикционная муфта работаеттолько в момент включения или выключения кулачковой муфты и не служитпредохранительным звеном во времяпередачи крутящего момента приводом,а ролики, обкатывая копир, воздейст:вуют на упорный подшипник Фрикционной муфты через рычаг, усложняющийконструкцию,Целью изобретения является повышение надежности работы и упрощениеконструкции реверсивного привода,Указанная цель достигается тем,что в устройстве копир жестко закреплен на корпусе, а рычаг снабжен механизмом поворота в плоскости, перпендикулярной оси Фрикционной муфты, икинематически связан с...

Номер патента: 1062459

Опубликовано: 23.12.1983

Авторы: Воробьевский, Небогин

МПК: F16H 37/08, F16H 48/02

Метки: планетарный, привод

...шестерней, расположенные ортогонально ему два коаксиальных выходных вала, две идентичные планетарные передачи, водила которых связаны соответственно с выходными валами, а центральные колеса с внешними зубьями - с коническими колесами, эацепляющимися с конической шестерней входного вала, Центральные шестерни с внутренними зубьями соединены между собой 2 .Привод допускает взаимоэаменяеЙость зубчатых колес, однако, обладая двумя степенями свободы, непригоден в качестве вертолетного редуктора, где требуется строгое равенство угловых скоростей выходных валов. Последовательное размещение 40 конической и двух планетарных передач увеличивает осевые размеры привода.Целью изобретения является расширение кинематических возможностей 45 привода и...

Номер патента: 1064066

Опубликовано: 30.12.1983

Авторы: Герд, Йан-Йоахим, Конрад, Петер, Теодор, Хельмут

МПК: F16H 7/06

Метки: вращательного, движения, конвейера, ленточного, машинах, передача, передачи, сельскохозяйственных, узле, цепная

...конвейерах,. снабженадвумя соединенными геометрическимзамыкайием с резиновым элементом кор 15 пусными деталями, изготовленными изжести или пластмассы и имеющими каждая форму кармана, в котором размещено через втулку и подшипник одноиз цепных колес, соединенное с соот ветствующим.ленточным конвейером болтом с резьбой; направление которой.противоположно направлению вращенияэтого цепного колеса, а резиновыйэлемент имеет выемки для цепи.Таким образом получается закрытыйузел, содержащий в себе все детали,который не требует наличия дополнительных отделЬных деталей и благодарязакрытию всех принадлежащих кцепной передаче деталей отвечает ЗО полностью всем требованиям.по охранетруда, а также защищен от попадающих снаружи...

Номер патента: 1064067

Опубликовано: 30.12.1983

Автор: Данильченко

МПК: F16H 33/08

Метки: дончанка, инерционно-импульсная, передача

...входной и выходной валы, генератор импульсов, включающий. связанные с выходным валом два, установ ленных оппозитно один другому ведомых кулачка, соединенный с входнымвалом ведущий элемент в виде блокас радиально расположенными цилиндрамиинерционные звенья в виде размещенных 15 в цилиндрах поршней, имеющих роликидля взаимодействия с рабочими поверхностями ведомых кулачков и обра.зующих в цилиндрах блока камеры переменного объема, каждая из которыхимеет окно в стенке цилиндра и обратный клапан для периодического сообще.ния с внутренней полостью корпуса,заполненной рабочей жидкостью, причем генератор импульсов снабжен реактивными соплами, выход которых направлен по касательной в сторону, противоположную вращению ведущего элемента, каждый...

Номер патента: 1065252

Опубликовано: 07.01.1984

Автор: Кужелев

МПК: B60K 17/16, F16H 48/22

Метки: дифференциал, самоблокирующийся

...перемещения в корпусе и выполненные со скошенными пазами, охватывающими палец сателлитов 2 .Недостатками указанного дифференциала являются сложность конструкции, большой вес и габариты.Цель изобретения - упрощение конструкции дифференциала.Поставленная цель достигается тем, что в самоблокирующемся дифференциале, содержащем корпус с расположенными в нем полуосевыми шестернями, входящие с ними в зацепление сателлиты, установленные на пальце, причем палец установлен с возможностью углового перемещения в плоскости, перпендикулярной оси полуосевых шестерен, подпружиненные Фрикционные муфты, ведущие и ведомые элементы которых связаны соответственно с корпусом и полу- осевыми шестернями, нажимные диски, установленные с воэможностью осевого...

Номер патента: 1065638

Опубликовано: 07.01.1984

Авторы: Бондарев, Зворыкин

МПК: F16H 55/30

Метки: звездочка

...зубья с хвостовиками, каждыйиз которых поджат посредством упругогоэлемента к опорному, опорные элементы выполнены в виде упругой шины, охватывающей ступицу, а упругий элемент замкнут иразмещен или в шарнирах, или в пазах,выполненных в хвостовиках зубьев.С целью регулировки положения зубьевзвездочки упругая шина выполнена полойи заполнена жидкостью или газом.На фиг. 1 и 2 изображена звездочка сразличными вариантами поджатия зубьев 4 Ос хвостовиками; на фиг. 3 - разрез А-Ана фиг.1; на фиг. 4 - разрез Б-Б на фиг. 2.Звездочка для цепей (фиг, 1 - 4) содержит ступицу 1, диски 2 и зубья 3 с хвостовиками. Зубья 3 с хвостовиками разделены между собой, а каждый отдельный зуб 3с хвостовиком опирается на опорный элемент 4, выполненный в виде упругой...

Номер патента: 1067262

Опубликовано: 15.01.1984

Авторы: Ивашов, Куликов, Некрасов, Степанчиков

МПК: F16H 1/00

Метки: волновой, гибкое, колесо, передачи

...герметичной перегородкой в средней части, часть полос, расположенных по одну сторону герме-тичной перегородки, изогнута под пря- . мым углом.Кроме того часть полос располо 25 женных по другую сторону герметичной перегородки, также изогнута под прямым, углом. При этом, концы изогнутых под прямым углом полос дополнительно изогну- . ты также под прямым углом;На фиг. 1 показано гибкое колесо в собранной волновой передаче; на фиг, 2 - то же, второй вариант; на фиг. 3 - то же, третий вариант; на фиг, 4 - то же, четвертый вариант.Гибкое колесо волновой передачи содержит трубу, набранную иэ полос 1,равномерно расположенных по окружности и соединенных гибкой герметичной перегородкой 2 в средней части.Свободные концы полос 1 связаны между собой...

Номер патента: 1067263

Опубликовано: 15.01.1984

Авторы: Прохоров, Прохорова

МПК: F16H 1/04

Метки: зубчатый, механизм

...жестко связанной с осьюведомого колеса. 65 Изобретение относится ) общему машиностроению, в частности к зубчатым механизмам со сложным движением ведомого звена, и может быть использовано, например, в качестве привода рабочего органа смесительной машины.Известен зубчато-кулачковый меха" ниэм, содержащий ведущее и ведомое зубчатые колеса, в котором сложное движение ведомого звена обеспечивается наличием нескольких взаимодействующих между собой кинематических пар Е 13.Недостатком данного механизма . является наличие большого числа кинематических пар, что усложняет конструкцию и вызывает необходимость их силового замыкания.Наиболее близким по технической сущности и достигаемому эффекту. к изобретению является зубчатый механизм,...

Номер патента: 1067264

Опубликовано: 15.01.1984

Авторы: Байков, Бараш, Васильев, Крылов, Мацегора, Попов

МПК: F16H 1/16

Метки: передача, червячная

...содержащей червяк с постоянным осевьм шагоми червячное колесо, поверхность вершин.витков червяка выполнена в форме однополостного гиперболоида идлина нарезанной части червякаопределена из зависимостиЬг ИЬ 1 - еМоС,где А - осевой угол давления;наибольший радиус вершинаулвитков червяка;Фф - радиус делительного цилиндра червяка,На чертеже изображена червячнаяпередача и ее конструктивные элементы.Устройство содержит червяк 1 с;постоянным осевьм шагом, червячноеколесо 2, поверхность 3 вершин витков червяка, поверхность 4 впадинзубьев червячного колеса.Начертеже приняты следукщие обозначения У - угол скрещивания прямойобразунщей однополостный гиперболоидповерхности вершин витков червяка, сосью червяка; Й- осевой угол давления; Ц -...

Номер патента: 1067265

Опубликовано: 15.01.1984

Автор: Авилов

МПК: F16H 9/04

Метки: гибкой, передача, связью

...в корпусе 17 и взаимодействующей с пазами ц 1 ек 26 и 27.Передача работает следующим образом,При передаче вращения от ведущихшкивов 2 и 3 на ведомые шкивы 4 и 5одйа пара шкивов регулировочногоблока связана со шкивами 22 и 23 натяжного устройства 9 гибкими связями 24 и 25 и, следовательно, заторможена.В передаче вращения участвуютоставшиеся пары шкивов регулировочного блока, что обеспечивает два фиксированных передаточных отношения(за счет перестановки связей 7 и 8).Таким образом, перестановка гибкихсвязей 7, 8 и 24, 25 обеспечиваетряд фиксированных передаточных отношений передачи. Фиксирование шкивов 14, 15, 16 Фиксатором 29 и фиксирование щек 26 и 27 фиксатором 30обеспечивает еще одну частоту вращения ведомому валу.Использование...

Номер патента: 1067266

Опубликовано: 15.01.1984

Авторы: Антонюк, Кожевников, Ошетер, Ткачук, Шинкоренко

МПК: F16H 9/26

Метки: вариатор, клиноременный, скорости

...и закрепленное на выходном валу взаимодействующее с сателлитами центральное зубчатое колесо.На фиг. 1 схематично изображен 55клиноременный вариатор скорости, видсбоку; на фиг. 2 - то же, вид сверхууна фиг. 3 - планетарный механизм сведомыми шкивами.Клинорвменный вариатор скорости . 60содержит входной вал 1, выходнойвал 2, дифференциал 3, регулируемыесоосные ведущие шкивы 4 и 5, связанных посредством дифференциала 3 свходным валом 1, два ведомых регулируемых шкива 6 и 7, связанных с ведущими шкивами 4 и 5 клиновыми ремнями 8 и 9, регулирукщие диаметры шкивов устройства (не .показаны), натяжное устройство 10 с демпфером 11,планетарный механизм, включающийхинематически связанные с натяжнымустройством 10, например, посредством...
