B60T 8/18 — чувствительные к весу транспортного средства или нагрузке, например распределению нагрузки

Номер патента: 633461

Опубликовано: 15.11.1978

Автор: Томас

МПК: B60T 8/18

Метки: автомобиля, давления, регулятор, системы, тормозной

...жидкость вначале свободно обтекает элемент 9 и проходит в выходной канал 4, Когда давление достигнет величины, достаточной для преодоления силы пружины 16, поршень 7 отходит вниз относительно гильзы 6, при этом элемент 9 разобщает каналы 3 и 4, Дальнейшее увеличение давления в канале 3 приводит к перемещению поршня 7 относительно гильзы б вверх, при этом происходит передача давления с уменьшением его величины, вследствие разности площадей поршня 7, и отжим элемента 9 от его седла. Эти действия могут повторяться, обеспечивая пор ционную подачу тормозной жидкости к каналу 4, так что после первоначального закрытия элемента 9 выходное давление увеличится в меньшей степени, чем входное. 45 После снятия давления в канале 3 поршень 7 и...

Номер патента: 662391

Опубликовано: 15.05.1979

Авторы: Бондаренко, Клыков, Максимов

МПК: B60T 8/18

Метки: грузовых, режимов, средства, торможения, транспортного

...резисторов электрической части датчика. Электрическая часть " датчика давления содержит несколько параллельно соединенных между собой, переменных резисторов 27-.32, которые своими входами подключены к выходамнормально разомкнутых контактов 33 Ф 38 переключающих герконов датчика загрузки 2. Выход датчика давления представляет собой параллельно включенные между собой подвижные контакты 21+26 переменных резисторов 27-: 32, жестко связанных посредствомстержня 20 с подвижной перегородкой 19 пневматического органа датчика давления 3. 45Величйна диапазона каждого переменного резистора рассчитана на определенную величину загрузки трансПортного "средства, а конкретнаявеличина сопротивления каждого пере мейного резистора определяется сту,...

Номер патента: 667119

Опубликовано: 05.06.1979

Автор: Томас

МПК: B60T 8/18

Метки: давления, средства, тормозного, транспортного

...15, Головкаболта 14 . является упором взаимодействующим с органом 2 регулятора 1,Во варианте устройства (см,фиг.46) в основном аналогичен описаному 20выше эа исключением того, что регулирующая пружина состоит иэ двух параллельных ветвей, кольцевые части 6 которых точно совпадающими друг с другом, но наниты по спирали в противоположных направлениях. Параллельныеветви выполнены из одной заготовкипроволоки, но при необходимости онимогут быть разъединены, Зажимныепластины 11 и 12 соединены друг сдругом посредством резьбовой втулки16 и гайки 17, Стопорный вариант 18пропущен через втулку 16, причем. один конец завинчен в орган 2 регулятора 1, а другой конец затянутконтргайкой 19, Регулирование н осевом направлении пбложения стопорного винта...

Номер патента: 667436

Опубликовано: 15.06.1979

Авторы: Базилевич, Горин, Лозинский, Лысенко, Носач, Солод, Стеринзат

МПК: B60T 8/18

Метки: вагона-самосвала, тормозная

...5 и тормозным цилиндром 6 черкез реле 7 давления, которое имеет две соединенные диафрагмы 8 и 9 различных площадей, разделяющие его управляющую камеру на две,полости 10 и 11, К.меньшей полости 10 подключен электровоздухораспределитель 1, а к большей 11 - воздухораспределитель 3. Реле 7 давления соединено с воздухораспределителем 3 через резервуар 2 и с магистралью 5 - через электровоздухораспределитель 1 и запасный резервуар 12. Электровоздухораспределитель 1 снабжен тормозным вентилем 13,667436 оставитель В, Бабкин ехред А. Камышников Корректор В. Пет гашева едактор 1135/12 Изд.369 Тираж 821 Поиск Государственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб д. 4/5 Зака НГ 1 одписноеткрытий пография, пр....

Номер патента: 667437

Опубликовано: 15.06.1979

Авторы: Гецович, Кулак, Лавренюк, Подригало, Федосов

МПК: B60T 8/18

Метки: давления, приводе, регулятор, средства, тормозном, транспортного

...до наступления равновесиядифференциального поршня 2.Предлагаемый регуляторпри срабатывании в точке е обеспечинает опережающее блокирование передних колес,за счет чего повышает устойчивостьавтомобиля по сравнению с известнымрегулятором, срабатынающим в точке а,а в сравнении с известным регулятором, срабатывающим в точке Ь имеетхарактеристику, более близкую к идеальной кривой 10, за счет чего улуч-шается использование сцепного весатранспортного средства,Указанные преимущества достигаютсяблагодаря оптимальному распределениюдавления н тормозных контурах колес. где Р - усилие от подвески; Р - давление в тормозном конту 45 ре передних колес; Р 2 - давление в тормозном контуре задних колес; П - диаметр большей ступени...

Номер патента: 695872

Опубликовано: 05.11.1979

Авторы: Богдан, Гуськов, Молош, Расолько, Романчик

МПК: B60T 8/18

Метки: жидкостей, перевозки, сил, средстве, тормозных, транспортном

...тормозные камеры 18 задней оси ходовой части соединены непосредственно с воздухораспределителем 8. 10На подпружиненной тяге 14 нанесе ны деления уровня жидкостей с различным удельным весом.Предлагаемая система работает следующим образом.При заполнении резервуара 13 жидкостью элемент 12 стенки прогибается и перемещает подпружиненную тягу 14, при этом рычаг 15 регулятора 16 устанавливается в положение, соответствующее загрузке резервуара 13, уровень жидкости в котором определяется по нанесенным на тя:у 14 делениям.Когда водитель не воздействует на тормозную педаль 1, секция 2 25 двухсекционного тормозного крана соединяет тормозные камеры 3 тягача с атмосферой, а секция 4 соединяет ресивер 11 тягача через раэобщительный кран 5 и...

Номер патента: 698812

Опубликовано: 25.11.1979

Авторы: Бабкин, Козюлин, Ляскин, Михеев, Тужилкин

МПК: B60T 8/18

Метки: авторегулятор, воздуха, давления, железнодорожного, средства, тормозном, транспортного, цилиндре

...клапан 30, Сжатый воздух поступает в полость 26 до тех пор, пока давление в ней не возрастет до 4-4,5 кгс/см . Этого давле 2ния и усилия пружины 32 достаточно для обратного хода диафрагмы (влево по чертежу) и закрытия клапана 30. Таким образом, в полости 26 будет поддерживаться давление воздуха не свыше 4,5 кгс/см2 зо 1. Авторегулятор давления воздуха в тормозном цилиндре железнодорожного транспортного средства, преимущественно вагона электроподвижного состава, содержащий корпус, в котором размещены з 698812ненному пружиной 9, Хвостовик 8 уплот -нен в сальнике 10 манжетой 11.Посредством контактирующего рычага кается до сопротивления с опорой 13.12, опирвюшегося на опору 13, передающий рычаг 14 механически взаимодействует с задающим...

Номер патента: 701526

Опубликовано: 30.11.1979

Автор: Эрих

МПК: B60T 8/18

Метки: автомобиля, давления, пневматическом, приводе, прицепа, регулятор, тормозном

...чертеже элементах механическогопривода, соединенных с осью автомобиля.Соосно толкателю 8 в нижней частикорпуса 1 расположен уравновешивающий поршень 25, верхний конец которого действует на цапфу 21 снизу,таким образом обеспечивается уравновешивание действующих сверху нашаровую цапфу 21 сил, Демпфернаякамера 26 через патрубок 27 и соединительную трубку 28 связана скамерой 12 через патрубок 29,Аксиально под уравновешивающимпоршнем 25 установлен дополнительныйпоршень 30, выполненный в виде стакана, поверхность 31 которого являетсяэлементом силового замыкания с уравновешивающим поршнем 25. В корпусе1 выполнен упор 32, ограничивающийперемещение дополнительного поршня30 и определяющий положение половинной нагрузки, Пружина 33...

Номер патента: 703391

Опубликовано: 15.12.1979

Авторы: Конрад, Райнхард, Юрген

МПК: B60T 8/18

Метки: неподрессоренный, одноосный, прицеп

...без учета нагрузки, где штрихпунктир.ными линиями показано положение элементовпри торможении,Неподрессоренный одноосный прицеп содержит раму с оборудованными тормозами колесаьи (на фигурах не показана), жестко связанныйс рамой кронштейн 1, к которому болтом 2шарнирно прикреплен двуплечий рычаг 3, Одноплечорычага 3 оборудовано сцепной серьгой 4,:а другое соедйнено пружиной 5 с кронштейном1. Рычаг 3 соединен с удлинительным стержнем6, шарнирно связанным с вертикальной тягой 7,шарнирно соединенной с горизонтальной тягой8, Тяга 8 шарнирно соединена болтом 9 с горизонтальным рычагом 10, имеющим опорную проушину 11, опирающуюся на болт 12, С проушиной 11 соединен стержень 13 с инерционноймассой 14,Средняя часть тяги 8 (приблизительно...

Номер патента: 704842

Опубликовано: 25.12.1979

Авторы: Асадченко, Данилов, Ковальченко, Левин

МПК: B60T 8/18

Метки: автоматическое, железнодорожного, режимов, средства, торможения, транспортного, установки

...с тормозным цидиндром 7. Кроме того, пневморегуля-; тор 4 давления снабжен стабилизатором12 давления в тормозном цилиндре. Выход датчика 1 загрузки"электрйчески соединен с входом фильтра 2, а выход последнего - с входом электропневматического переключателя 3.При загруженном вагоне срабатываетдатчик 1 загрузки и подает сигнал на фильтр 2, устраняющий влияние динамических колебаний вагона на работу ав 25томатического устройства для установкирежимов торможения. Сигнал с выходафильтра 2 воздействует на электропневматический переключатель 3, которыйсообщает управляющую камеру 11 пнев 30морегулятора 4 давления с атмосферойи разобщает ее с тормозным цилиндром 7,В процессеторможейия сжатйГвоздухсвободно поступает от воздухораспределителя 6...

Номер патента: 724373

Опубликовано: 30.03.1980

Авторы: Богдан, Молош, Расолько, Романчик

МПК: B60T 8/18

Метки: гидравлическая, колесного, трактора

...выходе редукционного клапана б равно давлению на входе.й этом случае при нажатии на тормозную педаль; клапан ь управления соединяет силовой цилиндр э 1 ррикционнои муфты О подключения переднего моста к заднему с источником 1 давления, и жидкость поступает пропорционально ходу педали в силовой цилиндр 9 через редукционныи гидравлическии клапан о Оез уменьшения давления, т. е, пропорционально перераспределению веса между мостами трактора при торможении. 1 орМознои момент от тормозныхМЕХаНИЗМОВ ЗаДНЕГО Моста 1 Л ОУДЕ 1 ПРЕДи- виться на колеса переднего мосга пропорционально приходящимся на них вертикильным нагрузкам.1 ри огпускании тормозной педали клапан управления соединяет раоочую полость силового цилиндра э муфты о со сливом, и...

Номер патента: 737270

Опубликовано: 30.05.1980

Авторы: Гецович, Иосилевич, Ломака, Федосов

МПК: B60T 8/18

Метки: средства, тормозная, транспортного

...через канал 1,6, паз 14, каналы 11 и 12, паз 16 и канал 18 соединяется с задним тормозным контуром, Давление Р, воздействует через полость 9 на втулку 7 и смещает ее вслед за золотником б, сжимая, пружину 22. При определенном давлении Р, втулка 7, перемещаясь, перекроет канал 12 и разобщит передний и задний тормозные контуры, фиксируя в заднем тормозном, контуре давление Р соответствуюгцее давлению Р,.,При растормаживании давление Р, падает до нуля. При этом пружина 5 переместит кулачок 1 в положение, показанное на фиг. 1, а пружина 21 переместит золотник 6 вслед за кулачком 1, вследствие чего задний тормозной контур через канал 18, паз 16, каналы 12 и 10, паз 18 канал 17 и обратный клапан 20 оказывается соединенным с главным тормозным...

Номер патента: 745743

Опубликовано: 05.07.1980

Авторы: Богдан, Богодяж, Гуськов, Расолько, Статкевич

МПК: B60T 8/18

Метки: гидропневматическая, трактора

...клапан 8 открывается и сжатый воздух из полости нагнетания 5 поступает в выходную полость 7 трубопровода 18 и тормозные камеры 19 задней оси трактора.Нарастание давления воздуха в выходной полости 7 происходит до тех пор, пока сила давления сжатого воздуха на диафрагму 12, поступающего через каналы 20 в полость 21, не достигает величины усилия, развиваемого пружиной 28. Как только усилия, действующие по обе стороны диафрагмы, уравняются, впускной клапан 8 закроется и давление 19 стабилизируется, Одно-временно с поступлением воздуха в полость управления 14 сжатый воздух поступает также через канал 16 и в полость 1, давит на поджатый пружиной 41 дополнительный клапан 40 и запирает сливную магистраль 42. Кроме этого, сжатый воздух...

Номер патента: 749713

Опубликовано: 23.07.1980

Авторы: Лигай, Фрумкин

МПК: B60T 8/18

Метки: автомобиля, тормозная

...подвески. 65 Из формулы видно, что профиль кулачка 10 зависит от статической нагрузки автомобиля, поэтому он должен быть различным при различной нагрузке. Таким образом профиль кулачка 10 имеет криволинейную поверхность 19. Для того чтобы при изменении статической нагрузки автомобиля установить на соответствующий про филь кулачок, использован клин, который перемещает кулачок вдоль оси. При этом усилие пружины 9 передается через рычаг 8 на поршень регулятора 7, обеспечивая начальное проходное сечение пропорционального клапана.При нажатии на тормозную педаль 2 тормозная жидкость поступает из главного тормозного цилиндра 1 к рабочим тормозным цилиндрам 5 передних. колес и через регулятор 7 к задним тормозным цилиндрам б, и...

Номер патента: 770887

Опубликовано: 15.10.1980

Авторы: Бабкин, Козюлин, Кузнецов, Ляскин, Михеев, Тужилкин

МПК: B60T 8/18

Метки: автоматический, воздуха, давления, железнодорожного, пневмоподвешиванием, регулятор, средства, тормозном, транспортного, цилиндре

...регулятор состоит йз корпуса 1 с размещенным в нем стаканом 2 с пружиной 3, несущим ползун 4 рычага реле давления (на черте.же не показан). Стакан 2 имеет уплот- нение 5, а фиксация его положения осуществляется штоком поршня б посредством пружины 7, Полость 8 сооб" щена с цилиндрами пневмодверей, а полость 9 под стаканом 2 - с пневморессорами. В нижней части полости 9 смонтировано переключающее устройство, выполненйое в виде поршня 10 с уплотненным штоком 11 со сквозным отверстием 12 и клапана 13, поджатого к седлу пружиной 14. Полость 9 сквозным отверстием 12 сообщена с атмосферой, полость 15 в . с пневморессорой (на чертеже не показана) и полость 16 - с цилиндрами пневмо: дверей (на чертеже не показаны),Работа...

Номер патента: 806501

Опубликовано: 23.02.1981

Авторы: Демьянюк, Нагорняк, Старинский, Янко

МПК: B60T 8/18

Метки: тормозная, транспортногосредства

...в пневмоподвеске, т.е. состоянием загруженности автомобиля. В связи с этим вполне определенное положение занимает седло 9 выпускного клапана, благодаря его связи с поршнем 13 при помощи серьги 10, рычага 11, втулки 15 и штока 14. При торможении 20 воздух из тормозного крана подводится к входному отверстию 18 регулятора и в камеру 17. Так как клапан б в начальный период прижат пружиной к своему седлу, то поршень 4 под дав лением воздуха перемещается вниз. В момент соприкосновения клапана б с седлом 9 полость, соединенная с . тормозными камерами, отсоединяется от атмосферы, клапан 6 открывается отпоршня 4 и сжатый воздух поступает к отверстию 22 и далее в тормозные камеры. Одновременно воздух через отверстия 23 поступает в...

Номер патента: 806502

Опубликовано: 23.02.1981

Авторы: Демьянюк, Нагорняк, Старинский, Янко

МПК: B60T 8/18

Метки: пневмоподвеской, тормозная, транспортногосредства

...полости 22 прекращается и давление Рв силовых устройствах задних тормозных механизмов и полости 17 фиксируется в соответствии со значениемР . В связи с тем, что эффективнаяплощадь поверхности поршня 16, обращенная к полости 17, значительнобольше площади, обращенной к полости 22, положение поршня 16 полностью определяетСя величиной давления Р 2 в задней ветви тормозной системы.При уменьшении давления воздуха в передней ветви тормозной системы и в полости 6, под действием пружины 3 шток 2 перемещается и это вызь 1 вает при повороте рычага 4 отрыв клапана 25 от втулки 15, в результате чего воздух из полости 17.и сообщенной с ней задней ветви выходит в атмосферу, Выпуск воздуха прекращается тогда;. когда за счет перемещения поршня 16 под...

Номер патента: 806503

Опубликовано: 23.02.1981

Авторы: Асадченко, Левин

МПК: B60T 8/18

Метки: автоматическое, железнодорожноготранспортного, средства, торможения, установкирежимов

...8.4 О При отпускетормозов, когда давление над клапаном б становится ниже,чем в тормозном цилиндре, он открывается и сообщает воздухораспределитель 7 с тормозным, цилиндром 8 длявыпуска воздуха иэ последнего, Суменьшением сигнала на-выходе датчи -ка 9 давления, на входах элемента3 сравнения создается положительнаяразность сигналов и через электропневматический переключатель 4 управ ляющая камера 13 сообщается с атмосферой в и разобщается с воздухопроводом, идущим от запасного резервуара а,Подвижная перегородка 11 подниметсявверх под действием пружины 12 и схе ма приходит в исходное состояние с фильтром, а выход - с одним входомэлектропневматического переключателя,.другой вход которого подключен кзапасному резервуару.На чертеже...

Номер патента: 844423

Опубликовано: 07.07.1981

Авторы: Демьянюк, Нагорняк, Старинский, Янко

МПК: B60T 8/18

Метки: пневматическая, систематранспортного, средства, тормозная

...в поддиафрагменную камеру 18. Отверстия 19 и 20 сообщены с атмосферой. Крышка 3 содержит атмосферный клапан 21.При торможении воздух от тормозного крана поступает к входному отверстию 14 регулятора и отверстию 15 управляющего устройства. Поскольку клапан 6 в начальный момент прижат пружиной к своему седлу, то поршень 4, под действием сжатого воздуха, перемещается вниз. В момент соприкосновения клапана 6 с седлом штока 9 полость, соединяющаяся с тормозными камерами, отсоединяется, от атмосферы, клапан 6 отрывается от поршня 4 и сжатый воздух поступает к отверстию 16 и далее - в тормозные камеры. Одновременно через отверстие 17 воздух поступает в поддиафрагменную камеру 18, При некотором давлении диафрагма 8 начинает подниматься до...

Номер патента: 865684

Опубликовано: 23.09.1981

Автор: Авилов

МПК: B60T 8/18

Метки: грузовых, дистанционного, железнодорожного, переключения, подвижного, режимов, состава, тормоза

...на чертеже. В этом положении золотник остается и после разгрузки думпкара, когда воздух из каамеры давления под поршнем 8 выйдет в атмосферу.При торможении сжатый воздух установленного давления поступает от воздухораспределителя 17 в камеру 20, а затем по ка- ЗО чалу 29 через золотник 10, каналу 28 в каме. ру 7 реле. Усилие на перегородку 15 в этом случае с обеих сторон равно и она уравновешена.Г 1 ерегородка 14 под давлением сжатого воздуха камеры 27 прогибается вниз ( по чертежу) и открывает впускной клапан 12, Гжатый воздух из запасного резервуара 21 по каналу 23 через камеру 22 и открытый клапан 12 поступает в камеру 24 и по каналу 26 в тормозной цилиндр 25. Как только давление воздуха в тормозном ци в линдре станет равным давлению...

Номер патента: 895761

Опубликовано: 07.01.1982

Авторы: Гейлер, Горин, Двухглавов, Евдокимов, Киницкая, Павлюков, Радзиховский, Цыпышев, Южаков

МПК: B60T 8/18

Метки: вагона, железнодорожного, привод, регулятора, режимов, торможения

...балку 1, один конец которой посредством шарнира 2 закреплен на неподрессоренной части тележки 3, а другой конец с помощью шарнира 4 соединен с подрессоренной частью экипажа 5, и автоматический регулятор б. При этом опорная балка воздействует с автоматическим регулятором в точке, делящей опорную балку в отношении, равном отношению хода вилки автоматического регулятора к разности между прогибом рессорного комплекта, обусловленным весом груза и ходом вилки.Привод работает следующим образом.При загрузке вагона корпус автоматического регулятора и конец балки, соединенный с подрессоренной частью экипажа, перемещаются вниз на величину прогиба рессорного комплекта, обусловленную весом груза, находяще" гося в вагоне. При этом точка контакта...

Номер патента: 908633

Опубликовано: 28.02.1982

Авторы: Демьянюк, Нагорняк, Старинский

МПК: B60T 8/18

Метки: средства, тормозная, транспортного

...подвода воздуха от тормозного крана и отверстиями 4 для отвода воздуха к тормозным камерам. В корпусе 1 расположен поршень 5 с выпускным клапаном 6 и ребрами 7. Диафрагма 8 крепится к поршню 5 и корпусу 1, с которыми образует полость 9, сообщенную отверстиями 10 с полостью 11, образованную нижней поверхностью поршня 5 и корпусом 1, Подвижное седло 12 выпускного клапана шарнирно соединено с серьгой 13 рычага 14, который через резиновую втулку 15 связан со штоком 16 промежуточного узла. Промежуточный узел включает корпус 17, изготовленный в виде двух соосно расположенных пневмоцилиидров разного внутреннего диаметра, в которых расположены поршни 18 и 19, образующие с корпусом по лости 20 и 21. Поршни 18 и 19 связаны между собой частью...

Номер патента: 918139

Опубликовано: 07.04.1982

Автор: Фофанов

МПК: B60T 8/18

Метки: воздухораспределителя, переключателя, привод, режимов

...11 вагона. Цилиндр 8 своимторцом жестко укреплен на подрессоренной раме 12 вагона. Привод работает следующим образом.При отсутствии воздуха в тормозной магистрали 11 вагона, т.е при его обработке на станции, измерительный стержень2 под действием пружины 5 и пружины 7 займет положение, соответствующее загрузке вагона. Связанное с измерительньм стержнем 2 зубчатое колесо 1 установит связанный с последним переключатель режимов воздухораспределителя (на чертеже не изображен) в положение, соответствующее загрузке вагона."Патентул,Проектная, 4 Филиал ПП г.ужгород При поступлении воздуха в тормоэнущ магистраль 11 вагона (т.е, постановке вагона в поезд и зарядке тормозной магистрали поезда) воздух из тормозной магистрали 11 поступает в фиксатор...

Номер патента: 919584

Опубликовано: 07.04.1982

Автор: Глин

МПК: B60T 8/18

Метки: автомобиля, регулятор, сил, тормозных

...18 и 19 навстречу друг другуМеханизм 13 воздействует на свободный нижний конец поршня 9 через промежуточный диск 23, не обладающий возможностью вращения и приспособленный для относительного осевого перемещения в канале 24 диска 1 О,в который входит поршень 9. Нарики или ролики 25 располагаются в дополняющих друг друга: полукруглых в сечении пазах 26 и 27, выполненных в обращенных друг к другу поверхностях соответственно дисков 19 и 23. Угол наклона пазов 22, 26 и 27 выбирают таким образом, чтобы при перемещении поршня, например, на 0,10 дюйма элемент 14 перемещался самое большое на 0,02 дюйма.При нормальной работе устройства на пОршень 9 воздействует осевая нагрузка и, следовательно,обеспечивается протекание жидкости от впускного...

Номер патента: 935348

Опубликовано: 15.06.1982

Авторы: Авилов, Батенков, Богданович, Трифонов, Тужилкин, Ясенцев

МПК: B60T 8/18

Метки: автоматический, грузовых, регулятор, режимов, тормоза

...взаимного разворота. Шестерня 12 взаимодействует с зубчатой рейкой 16, закрепленной на штоке 17 демпферного 20поршня 18. Шток 17 выполнен полым ив нем с возможностью осевого перемещения расположена подпружиненнаяштанга 19 с наконечником 20, опирающимся на неподрессоренную часть тележ ки 21, Поршень 18 и штанга 19 расположены в корпусе 22 с возможностьюосевого перемещения. Корпус 22 прикреплен к подрессоренной части тележки9, которая опирается на рессоры 23. з 0В корпусе 22 имеется дроссельноеотверстие 24.Устройство работает следующим образом,В зависимости от степени загрузкивагона рессоры 23 имеют разлйчнуюпересадку, в результате чего расстояние между частями тележки 9 и 21также различное, Демпферный поршень18 занимает различное...

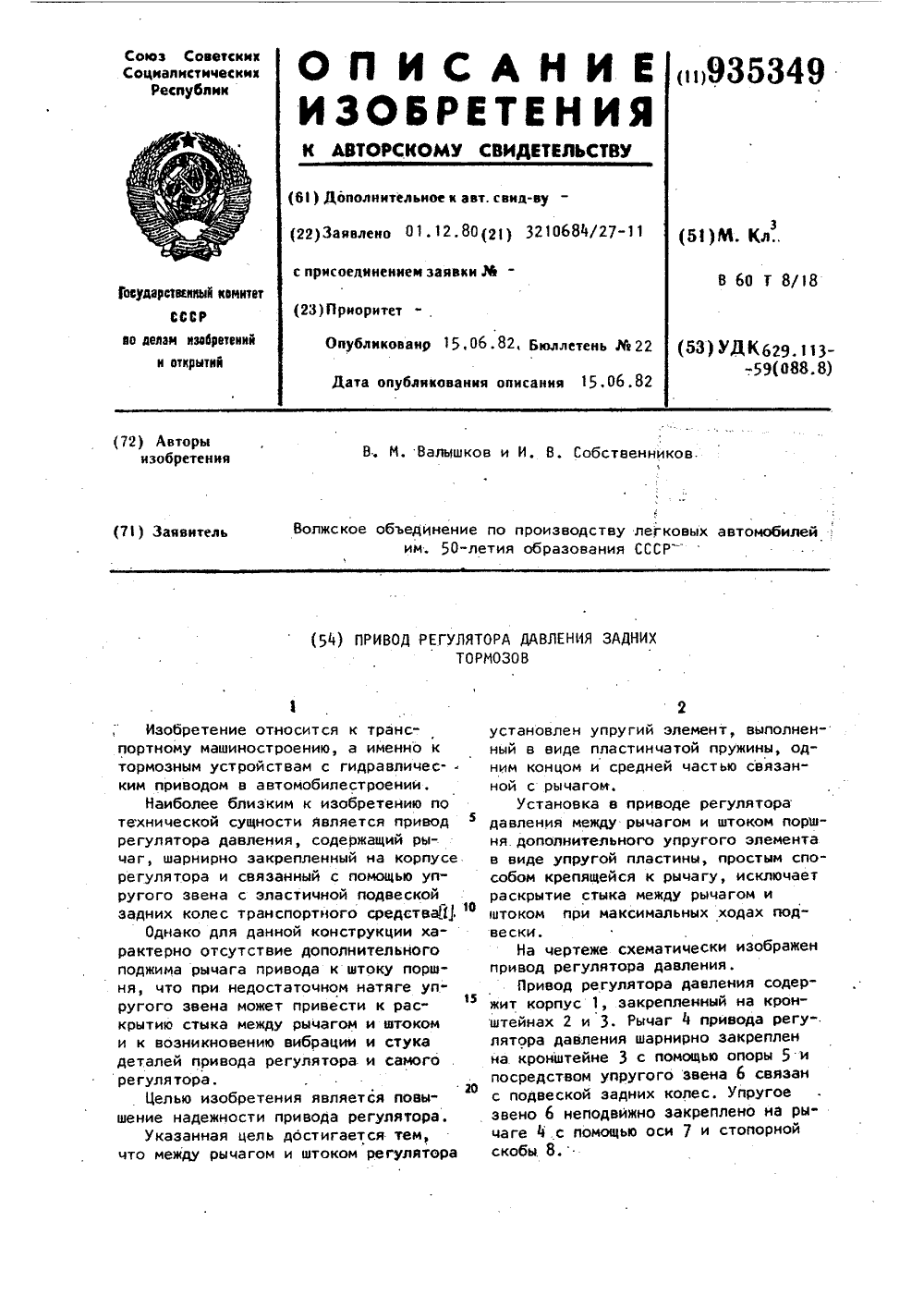

Номер патента: 935349

Опубликовано: 15.06.1982

Авторы: Валышков, Собственников

МПК: B60T 8/18

Метки: давления, задних, привод, регулятора, тормозов

...давления.Привод регулятора давления содержит корпус 1, закрепленный на кронштейнах 2 и 3. Рычаг 4 привода регулятора давления шарнирно закреплен на кронштейне 3 с помощью опоры 5 и посредством упругого звена 6 связан с подвеской задних колес. Упругое звено 6 неподвижно закреплено на рычаге 4.с помощью оси 7 и стопорной скобы. 8.349 4истемы при сборке автомобиля наконвейере .Применение упругого элемента в ви.да пластинчатой пружины позволяетпростым способом повысить надежность5привода регулятора давления,я снизитьзатраты на эксплуатацию автомобиля,упростить технологию с оркки автомобиля на конвейере, увеличить срок служ 1 ф бы деталей регулятора давлавления и егопривода. формула изобретения 15П вод регулятора давления дза нихрии...

Номер патента: 941230

Опубликовано: 07.07.1982

Авторы: Демьянюк, Нагорняк, Старинский

МПК: B60T 8/18

Метки: пневмоподвеской, средства, тормозная, транспортного

...3 и полость 11, сообщенную через отверстие 12 с задним тормозным контуром. Регулирование давления в полости 7 производится с 45 помощью клапанного узла, состоящего из впускного клапана 13, установленного на поршне 2, выпускного клапана 14, установленного на следящей втулке 15, имеющей вентиляционное отверстие 16 и кине мати чески связанной с промежуточным узлом, причем тарелки впускного и выпускного клапанов соединень штоком 17. На штоке 17 закреплен штифт 18, установленный с зазором относительно втулки 19 55 прижимной пружиной 20 к торцу следящей втулки 15. Пружина 21 служит для прижатия тарелки выпускного клапана 14 к торцу следящей втулки 15. Полость 11 отсечного устройства сообщена через гибкую 50 трубку 22, имеющую дроссель 23, с...

Номер патента: 943044

Опубликовано: 15.07.1982

Авторы: Богдан, Гребнев, Мартинович, Павлович, Расолько

МПК: B60T 8/18

Метки: гидравлическая, колесного, сельскохозяйственного, тормозная, трактора

...колес. Полости управления дросселирующих гидрораспределителей 6 и 7 соединены с силовым цилиндром 18 навесной системы 19 трактора. Регуляторы давления 4 и 5 соединены через обратный клапан 20 со сливом 21.Гидравлическая тормозная система сельскохозяйственного колесного трактора работает следующим образом.15Для торможения тракторного поезда необходимо нажать на педали регуляторов давлений 4 и 5. При этом источник давления 1 будет соединен через обратный клапан 3, регуляторы давлений 4 и 5, дросселирующие гидрораспределители 6 и 7, односторонние гидрозамки 8 и 9 - с тормозными цилиндрами 10 и 11 тормозных механизмов 12 и 13 задних колес и с тормозными цилиндрами 14 и 15 тормозных механизмов 16 и 17 передних колес, При торможении...

Номер патента: 958182

Опубликовано: 15.09.1982

Авторы: Богдан, Павлович, Расолько

МПК: B60T 8/18

Метки: тормозная

...9 и открывает доступ воздуха из ресивера 8, магистраль 10 в полости 12 тормозных цилиндров. Одновременно воздух поступает через магистраль 16 в нижнюю управляющую полость регулятора давления, который разъединяет полости 13 тормозных цилиндров с атмосферой.При дальнейшем падении давления в магистрали 6 открывается доступ воздуха из ресивера 8 через воздухораспределитель 9, магистраль 16, регулятор 4 и магистраль 17 в полость 13 тормозных цилинд ров.Таким образом, воздух из ресивера 8 одновременно подается в полости 12 и 13 всех тормозных цилиндров. Так как полезная площадь поршня со стороны полости 12 больше полезной плошади поршня со стороны полости 13, то происходит перемещение поршня в сторону воздействия на тормозные механизмы.При...

Номер патента: 958183

Опубликовано: 15.09.1982

Авторы: Батенков, Богданович, Демушкин, Ляскин, Михеев, Трифонов, Тужилкин, Федотов

МПК: B60T 8/18

Метки: автоматический, регулятор, режимов, средства, торможения, транспортного

...10 цчг вы. , , контктцрующий при уста- Оувтор и вгоне с опорной пли" цжкцМежду вилкоц 1 О и стаканом 9 установ, . ца пружина 1.передающая усилие на ткц через грцоок 13. В корпусе реле давления устацоц и ы силовой поршень 14, 15 опирающийся ц пружину 15, помещеннуюгороцы л,. м.,ферцой части. Хвостовик 16цлового . . ршця снабжен упором 1 и нрцирцо соединен с рычагом 18. Рычаг 18 установлен с зазором А по отношению о к сухарю 8 демпферцой части. Разобщительцый поршень 19 также шарнирно соединен своим хвостовиком 2 О с рычагом 18 и опирается на пружину 21. Между полостями реле давления, соединенными с тормозным цилиндром и воздухораспределителем, уста новлен клапан 22, опирающийся с одной стороны на пружину 23, а с другой стороны...
