Привод регулятора давления задних тормозов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 935349
Авторы: Валышков, Собственников
Текст

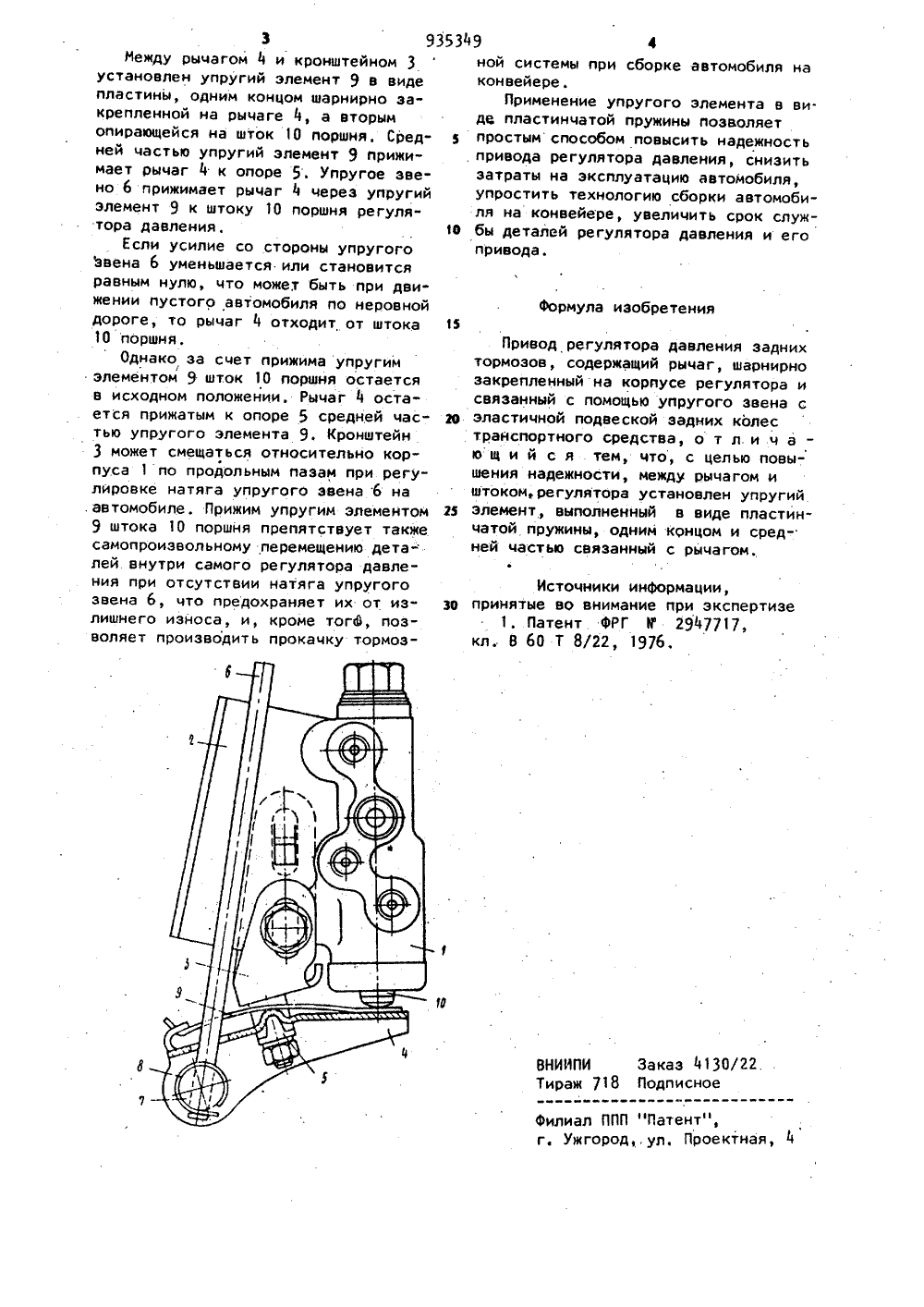

Сотоз СоветскикСоциапистичвскикРеспубпик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 935349(51)М. Кл.,В 60 Т 8/18 ЬвударстааааИ кемнтет СССР ао делам взфбрвтвввв н открытийДата опубликования описания 15 .06 .82(72) Авторы изобретения В, М. Валышков и И, В. Собственников. Волжское объединение по производству легковых автомобилей им. 50-летия образования СССР(54) ПРИВОД РЕГУЛЯТОРА ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВИзобретение относится к транспортному машиностроению, а именно к тормозным устройствам с гидравличес- . ким приводом в автомобилестроении.Наиболее близким к изобретению по технической сущности является привод регулятора давления, содержащий рычаг, шарнирно закрепленный на корпусе регулятора и связанный с помощью упругого звена с эластичной подвеской задних колес транспортного средствамиОднако для данной конструкции характерно отсутствие дополнительного поджима рычага привода к штоку поршня, что при недостаточном натяге упругого звена может привести к рас 15 крытию стыка между рычагом и штоком и к возникновению вибрации и стука деталей привода регулятора и самого регулятора.Целью изобретения является повышение надежности привода регулятора.Указанная цель достигается тем, что между рычагом и штоком регулятора установлен упругий элемент, выполненный в виде пластинчатой пружины, одним концом и средней частью связанной с рычагом,Установка в приводе регулятора давления между рычагом и штоком пораня. дополнительного упругого элемента в виде упругой пластины, простым способом крепящейся к рычагу, исключает раскрытие стыка между рычагом и штоком при максимальных ходах подвески.На чертеже схематически изображен привод регулятора давления.Привод регулятора давления содержит корпус 1, закрепленный на кронштейнах 2 и 3. Рычаг 4 привода регулятора давления шарнирно закреплен на кронштейне 3 с помощью опоры 5 и посредством упругого звена 6 связан с подвеской задних колес. Упругое звено 6 неподвижно закреплено на рычаге 4.с помощью оси 7 и стопорной скобы. 8.349 4истемы при сборке автомобиля наконвейере .Применение упругого элемента в ви.да пластинчатой пружины позволяетпростым способом повысить надежность5привода регулятора давления,я снизитьзатраты на эксплуатацию автомобиля,упростить технологию с оркки автомобиля на конвейере, увеличить срок служ 1 ф бы деталей регулятора давлавления и егопривода. формула изобретения 15П вод регулятора давления дза нихрии нотормозов, содержащий рычаг, шарнирзакрепленный на корпусе регулятора исвязанный с помощью упругого звена сэластичной подвеской задних колес20транспортного средства,ю щ и и с ящ " тем что с целью повыЭ Фшения надежности, между рычагом иштоком, регулятора установлен упругийа элемент, выполненный дв ви е пластинчатой пружины, одним крнцом и средней частью связанный с рычагом.Источники информации,зо принятые во внимание ри и экспертизе1, Патент ФРГ И 2947717,кл. В 60 Т 8/22, 1976. Заказ 418 Подписно НИИПИираж 3 935Между рычагом 4 и кронштейном 3 установлен упругий элемент 9 в виде пластины, одним концом шарнирно закрепленнои на рычаге , аа вторым опирающейся на шток 1 О поршня, Средней частью упругий элемент 9 прижит рычаг 4 к опоре 5. Упругое звемает рыи гий но 6 прижимает рычаг 4 через упру элемент 9 к штоку 1 О поршня регулятора давления.бсли усилие со стороны упругого бовена 6 уменьшается или становится равным нулю, что может быть при движении пустого автомобиля по неровной дороге, то рычаг 4 отходит от штока 10 пОршня.Однако за счет прижима упругим элементом 9 шток 1 О пор шня остается в исходном положении. Рычаг 4 остается прижатым к опоре рс едней часК онштейн тью упругого элемента . р 3 т смещаться относительно корз может смпуса по пр1 одольным павам при регу 6 на лировке натяга упругого звенана .автомобиле. Прижим упругим элементом 9 штока 10 поршня препятствует также самопроизвольному перемещению дета-" внутри самого регулятора давлелеи внутпри отсутствии натяга упруи гого ния приот из 6 что предохраняет их от лишнего износа, и, кроме тог воляет производить про укачк тормозфилиал ППП "Патент", г. Ужгород, ул, Проектн
СмотретьЗаявка
3210684, 01.12.1980
ВОЛЖСКОЕ ОБЪЕДИНЕНИЕ ПО ПРОИЗВОДСТВУ ЛЕГКОВЫХ АВТОМОБИЛЕЙ ИМ. 50-ЛЕТИЯ ОБРАЗОВАНИЯ СССР
ВАЛЫШКОВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ, СОБСТВЕННИКОВ ИГОРЬ ВЯЧЕСЛАВОВИЧ
МПК / Метки
МПК: B60T 8/18
Метки: давления, задних, привод, регулятора, тормозов
Опубликовано: 15.06.1982
Код ссылки
<a href="https://patents.su/2-935349-privod-regulyatora-davleniya-zadnikh-tormozov.html" target="_blank" rel="follow" title="База патентов СССР">Привод регулятора давления задних тормозов</a>
Регулятор давления упругой среды
Номер патента: 164166
Опубликовано: 01.01.1964
Авторы: Автомоторный, Нед, Центральный
МПК: G01L 7/02, G05D 16/00
Метки: давления, регулятор, среды, упругой
