Подборонов

Номер патента: 1588143

Опубликовано: 30.05.1994

Авторы: Подборонов, Селиванов

МПК: G01R 27/26

Метки: емкостный

ЕМКОСТНЫЙ ПРЕОБРАЗОВАТЕЛЬ, содержащий дифференциальный датчик, имеющий два конденсатора, выходы которых последовательно соединены с времязадающими входами модулятора, управляемыми входами коммутатора, и фильтром, генератор тактовых импульсов, выходы которого соединены с управляющими входами модулятора, источник двуполярного напряжения, плюсовой и минусовой выходы которого соединены с первым и вторым коммутируемыми входами коммутатора, а нулевой выход которого соединен с третьим коммутируемым входом коммутатора и общей шиной, дифференциальный интегратор, выход которого является выходом емкостного преобразователя, блок заряда, выходы которого соединены с времязадающими входами модулятора, отличающийся тем, что, с целью повышения точности, в...

Номер патента: 1454054

Опубликовано: 15.03.1994

Авторы: Бодров, Заславский, Подборонов, Соколов, Соловьев

МПК: G01L 1/22, G06F 15/74

Метки: главных, деформаций, значений, направлений

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЗНАЧЕНИЙ И НАПРАВЛЕНИЙ ГЛАВНЫХ ДЕФОРМАЦИЙ, содержащее блок коммутации, аналого-цифровой преобразователь, нормирующий преобразователь, блок управления и обработки, первая и вторая группы управляющих выходов которого соединены с соответствующими группами управляющих входов блока коммутации и нормирующего преобразователя, информационные входы которого соединены с выходами блока коммутации, информационные входы которого являются входами подключения многокомпонентных тензометрических розеток устройства, группа информационных выходов аналого-цифрового преобразователя соединена соответственно с группой информационных входов блока управления и обработки, отличающееся тем, что, с целью уменьшения погрешности измерений...

Номер патента: 1798626

Опубликовано: 28.02.1993

Авторы: Подборонов, Селиванов

МПК: G01D 5/12, G01R 27/26

Метки: емкостный

...1 =тг = -- ;Опохх С 1ООпор пороговое напряжение ШИМ 3;При этом разнополярные импульсы на выходе коммутатора не содержат постоянной со ставляющей и на выходах 28 и 29 напряжения . К К МФп-=(11+ 1 г) = -2) 5 Оо У 1 - Оо х 2- +- - 0Кф изменении Х = Хо+ раметра (положение мутатора действует игнала, эквивалентТ При статическом значении Х =,Хо (положение 2 фиг. 2) С 1 Ф Сг, при атом результатом прохождения Х = Хо на выход коммутатора будет наличие разнополярных импульсов разной длительности х 1 т - "ха - хе хх -- еха - , Содеркащаяся в: них постоянная составляющаяОой - Оотг )/Т будет отобрана фильтром 5, и выходное напряжение ДИ 6 будет расти до тех пор,.пока по цепи обратной связи не уравняются напряжения на входах ДИ 6. Так как потенциал...

Номер патента: 1783289

Опубликовано: 23.12.1992

Авторы: Миодушевский, Назаров, Парфенов, Подборонов, Соколов, Якушин

МПК: G01B 7/18

Метки: измерительное

...на базе микроэлектронных средств серий 564, 590, 140. Конкретно: коммутатор 26 может быть построен на базе микросхемы 590 КН 6, аналогично на базе уже двух микросхем 590 КН 6 может быть построен коммутатор 25. Блок 24 как и блок 27 может быть выполнен10 15 20 25 30 35 трансформаторов 3 и 4, являющихся индуктивной Нагрузкой МДП транзисторов 1 и 2. 40 45 50 55 на базе двух операционных усилителей серии 140 каждый, Фазовый демодулятор 28 может быть построен на микросхеме серии 590 КН 4, ключевой элемент 30 - на микросхеме серии 590 КН 9, усилитель мощности 32 - на МДП транзистора 2 П 901, стабилизатор 34 - на базе стабилитрона КС 814, стабилизатор 32 - на базе микросхемы 142 ЕН 6, а управляемый стабилизатор напряжения 36 -на базе...

Номер патента: 1394162

Опубликовано: 07.05.1988

Авторы: Бодров, Заславский, Подборонов, Соколов, Щепочкин

МПК: G01R 27/02

Метки: датчиков, многоканальный, резистивных

...По тем же командам коммута. торы 5 и б соединяют потенциальные выводы реэистивных датчиков таким образом, что последние образуют последовательную цепь, включенную между входом усилителя 7 и общей шиной устройства,Вследствие того, что источники 1 40 и 2 тока изолированы, напряжение, приложенное к входу усилителя 7, равно сумме падений напряжений на резистивных датчиках. Поскольку входное сопротивление усилителя 7 велико, 4 то сопротивление потенциальных выводов датчиков не оказывает влияния на точность преобразования. Сопротивление токовых выводов датчиков также не сказывается, поскольку датчики ци. 5 О таются от источников стабильного тока.По командам с блока управления ключи 13 и 14 на некоторое время под. ключают конденсатор 12 к...

Номер патента: 1330636

Опубликовано: 15.08.1987

Авторы: Ахматова, Исмаилов, Павлов, Подборонов, Рева

МПК: G06F 17/18

Метки: классификации, полных, циклов

...и 37 выхода формируются коды . и 31.Выход 38 блока 21 является параллельными входами 3-(п+2) ячеек памятивторой секции, т.е. на 35 выходе формируется код уБлок 21 реверсивным регистровсдвига может быть реализован, например, на интегральных микросхемах 555ТМ 2, 555 ЛАЗ. В этом случае связьмежду ячейками секций может быть организована путем объединения на тактовом входе триггеров по "ИЛИ" сигналов "Положительный сдвиг" и "Отрицательный сдвиг поступающих с выходов27 и 28 блока 20.Блок 22 вьщеления полных циклов предназначен для формирования сигналаналичия полного цикла в последовательности экстремумов у У 1,У 1-Сигнал= 1, если число экстремумов в последовательности, проверяемой на наличие полных циклов, не меньше трех, т.е. ,= О, и если...

Номер патента: 1290525

Опубликовано: 15.02.1987

Авторы: Исмаилов, Подборонов, Рева, Сергеев, Трунов

МПК: H03M 1/50

Метки: код, перемещения

...ток,протекающий по входной обмотке датчика 2 перемещения. Тот же импульсоткрывает ключи 5 и б и устанавливает в единичное состояние триггер 15.На выходах датчика 2 формируются напряжения, пропорциональные синусу икосинусу величины перемещения, которые поступают на вход первого интегратора 7 и через прямой вход инвертора 9 на вход второго интегратора8, С окончанием импульса запуска аналоговые ключи 5 и б закрываются иинтеграторы 7 и 8, которым заданы начальные условия, генерируют гармонические колебания с начальной фазой,которая определяется этими условиями. Фаза колебаний, поступающих свыхода инвертора 9,сдвинута относительно фазы колебаний на выходе интегратора 7 на 90, поэтому токоограничивающие элементы 11 и 12 поз 5...

Номер патента: 1273955

Опубликовано: 30.11.1986

Авторы: Галкин, Подборонов, Стерлин

МПК: G06G 7/26

Метки: воспроизведения, функций

...в единичное состояние,Выходной сигнал триггера 27 снимаетблокировку со счетчика 18, разрешаяформирование следующего участка аппроксимации, Если в момент поступ. З 0ления импульса "Конец преобразованиякоды на входах блока 9 сравнения неравны друг другу, то устройство оста.навливает работу, Необходимо устранить причину, вызвавшую неравенствоназванных кодов. Такое сравнение кодов производится после окончания отработки каждого участка функции. Импульсный сигнал с выхода блока 9 приходит,на счетный вход счетчика 32 полуциклов и записывает в нем единицу, свидетельствующую о нормальном окончании участка. Если участок не циклический, то узел 31 сравнивает состояние счетчика 32 с единич.ф ным состоянием регистра 30 и выдает на первом выходе...

Номер патента: 1218403

Опубликовано: 15.03.1986

Авторы: Гуков, Подборонов, Стерлин

МПК: G05B 19/18, G06G 7/26

Метки: программно-управляющее

...начальный момент времени реверсивный счетчик 16 обнулен, элементИ 17 открыт триггером 19 и тактовыеимпульсы, приходящие от генератора20, поступают на суммирующий входсчетчика. На цифровом выходе счетчика последовательно увеличиваетсякод от нулевого до максимального зна.чения, В соответствии с кодовой информацией, поступающей на вход цифроаналогового преобразователя 21,на его выходе изменяется величинааналогового сигнала от минимального30 45 до максимального значений, заданных на его аналоговых входах. При достижении состояния переполнения счетчика на его выходе появляется сигнал, который переводит триггер в другое 5 состояние, что обеспечивает реверс работы счетчика, так как импульсы от генератора 20 через элемент И 18 поступают на...

Номер патента: 1191922

Опубликовано: 15.11.1985

Авторы: Мушкетов, Орехов, Подборонов, Стерлин

МПК: G06G 7/26

Метки: генератор, многоканальный, функциональный

...из (и+1) элементов НЕ 36, вторую группу из,(п+1) ют следующим образом, Реверсивныеэлементов НЕ 37 и элемент И 38. счетчики 27 (ф , 3)иг, ) интерполяторов .Каждый из управляемых делителей накапливают импульспульсы с выходов дели 2 частоты выполнен на счетчике и телей 2 1 250 .и соответственно и. регистре, выход которого подключен формируют линейновозрастающие отк установочному входу счетчика сое- нуля до максиЭ до максимума коды разверткидиненного входом разрешения установ- первых участастков интерполяции по соки кода со свим выходом переполнения. ответствую имщ каналам. Выходные коЦифроаналоговые преобразователи 7 ды счетчиков 2755 т иков поступают на управсодержат входные регистры для проме- ляющие входы ккоммутаторов 25...

Номер патента: 1168874

Опубликовано: 23.07.1985

Авторы: Подборонов, Селиванов, Сергеев

МПК: G01R 27/26

Метки: емкостный

...емкостного датчика.Цель изобретения - увеличение точности преобразователя путем придания его функции преобразования вида На фиг,1 представлена функциональная схема емкостного преобразователя с функциейС-С 2 мутатор 5 подключен к источнику опорного напряжения одной полярности, а при его отсутствии - к общей шине (фиг,2 д). С момента снятиясимпульса генератора с прямого выхода емкость начинает разряжаться через открытый ключ, подготавливая постоянный (нулевой) уровень для следующего своего заряда. Одновременно появляющийся импульс инверсного выхода генератора (фиг,2 б) осуществляет указанные операции для второго одновибратора. Фильтр 6 осредняет (фиг.2 е) по длительностям =КС, ;-КС 2 одновибратора напряжение +П. на периоде...

Номер патента: 1120364

Опубликовано: 23.10.1984

Авторы: Вакула, Подборонов, Рода, Стерлин

МПК: G06G 7/26

Метки: генератор, функциональный

...а выход 2 О первого коммутатора подключен к сигнальному входу экспоненциальногоинтерполятора, выход которого являегся выходом Функционального генератора. 25Кроме того, экспонецциальцый интерполятор содержит выходной повторитель, накопительный конденсатор, токозадающий резистор и ключ, сигнальный и управляющий входы которого являются входами экспоненциального интерполятора, а выход ключа через токозадающий резистор соединен с входом выходного повторителя и первой обкладкой накопительного кон 35 денсатора, подключенного второй обкладкой к шине общего потенциала функционального генератора.На чертеже изображена блок-схема40 предлагаемого функционального генератора.Устройство содержит первый и второй регистры 1 и 2, подключенные...

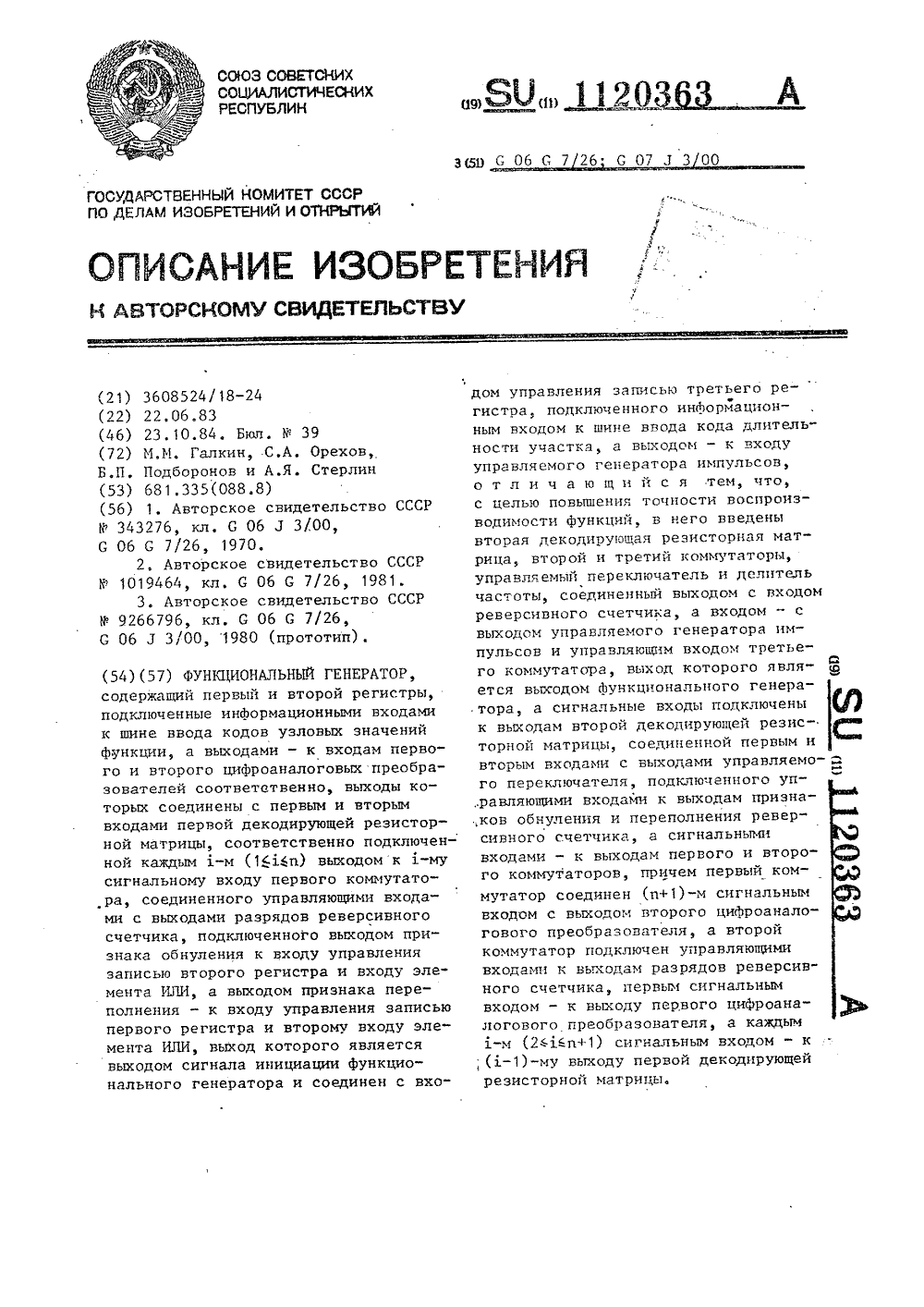

Номер патента: 1120363

Опубликовано: 23.10.1984

Авторы: Галкин, Орехов, Подборонов, Стерлин

МПК: G06G 7/26

Метки: генератор, функциональный

...преобразователя, а каждым .-м (2 ЙЫп+1) сигнальным входом - к (х)-му выходупервой декодирующей резисторной матрицы,На чертеже изображена блок-схема35предлагаемого функционального генератора. сигнала инициации и соединен с вхадам управления записью третьего регистра 11, подключенного информационным входам к шине 12 ввода кода длительности участка, а выходом - к входу управляемого генератора 13 импульсов. Целитель 14 частоты соединенвыходом с входом реверсивного счетчика 8, а входом - с выходом генератора 13 и управляющим входам третье-го коммутатора 15, выход которого является выходом функционального генератара. Сигнальные входы коммутато-ра 15 подключены к выходам второйдекодирующей резисторцай матрицы 16,. соединенной первым и...

Номер патента: 1120308

Опубликовано: 23.10.1984

Авторы: Мушкетов, Орехов, Подборонов, Стерлин

МПК: G05G 7/26

Метки: генератор, функциональный

...входу экспоненциального интерполятора, выход которого является выходом Функционального генератора,сигнальный вход соединен с выходом1 ком 1 утатора,308 4 ляющим входом к входу генератора 13,а сигнальным входом - к шине опорной частоты. Реверсивный счетчик 8 содержит собственно счетчик (например типа 155 ИЕ 7) с выходами обнуления и переполнения, триггер реверса и вентили для переключения падсчитываемых импульсов с прямого входа на реверсивный.Функциональный генератор работает следующим образамПеред началом работы абнуляются регистры 1, 2 и 11, счетчик 8 и конденсатор 20, Сигнал с выхода признака обнуления счетчика 8 поступаетна управляющие входы регистров 1 ц11 и на выход 10 инициации, разрешаязапись в регистр 1 кода ардинаты конечной...

Номер патента: 1028334

Опубликовано: 15.07.1983

Авторы: Коржевенко, Подборонов, Финник

МПК: A61K 35/56, A61K 38/46

Метки: лизоцима

...мг составляет 5,6 мгАктивность выделенного бактерицидного вещества (лиэоцима) определяют методом диффузии в агаре.Бактерицидное вещество, выделенное из клещей, диффундируя в стандартных условиях в агаре, лиэирует оболочки мертвых клеток М. Рузойе 1 РЫсцв, равномерно залитых в агаровые пластинки, В результате образуются различные зоны лиэиса, по диаметру которых судят об активности бактерицидного вещества.П р и м е р 2. Берут б групп клещей по 500 особей в группе. Клещи первой группы (контрольные) лазерной обработке не подвергают. На клещей 2 - б-й групп воздействуют источником лазерного излучения с длиной волны 6328 Л, мощностью0,125 мВт/см . На клещей 2-й группы воздействуют в течение 0,25 мин, 3-й - 0,50 мин, 4-й " 15 мин, 5-й 30 мин...

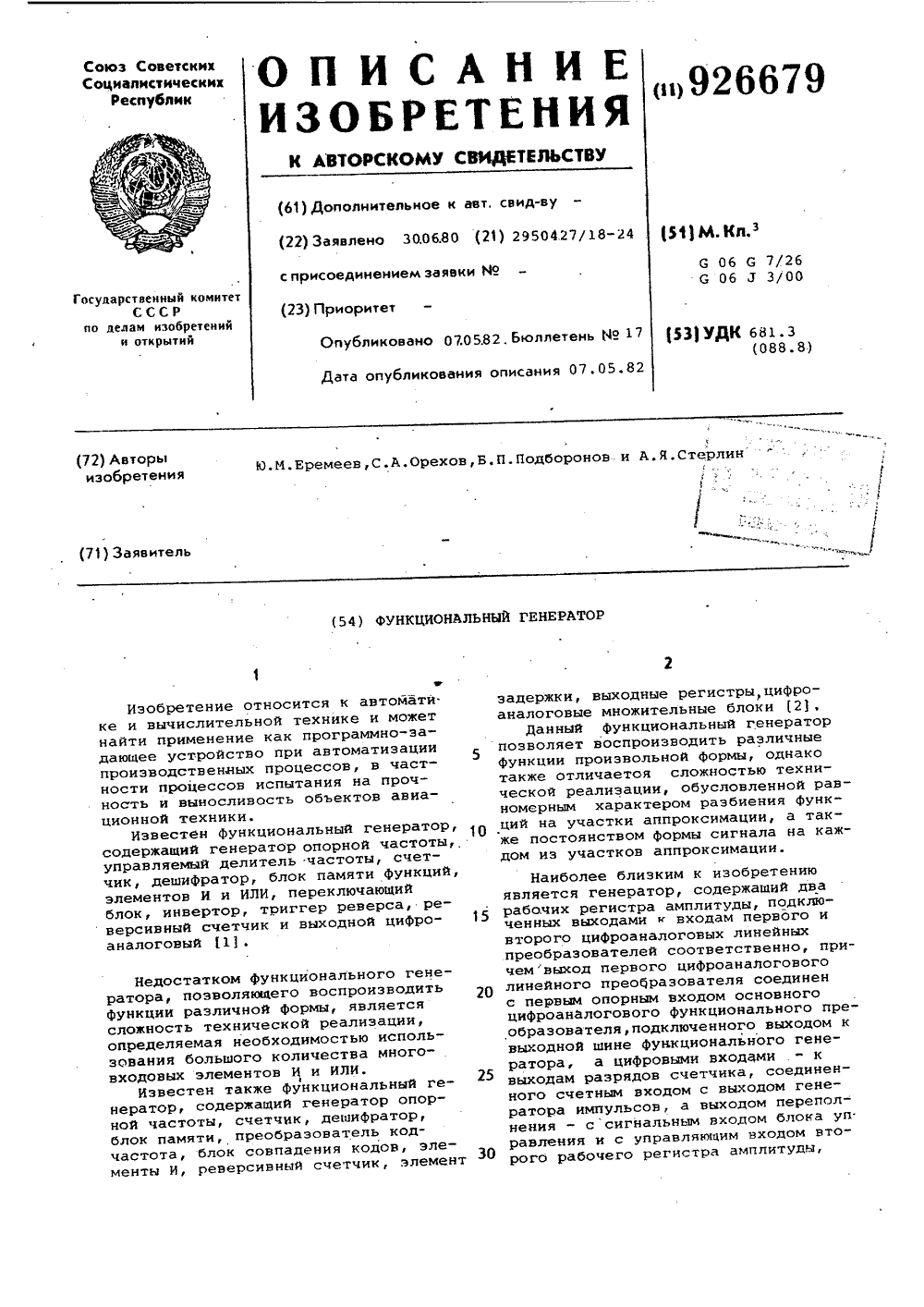

Номер патента: 926679

Опубликовано: 07.05.1982

Авторы: Еремеев, Орехов, Подборонов, Стерлин

МПК: G06G 7/26

Метки: генератор, функциональный

...5 или 6 может быть выполнен, например, на дешифраторе 25, группе из (в - 1) -го25последовательно соединенных резисторов 26 (где ю - количество выходов дешифратора 25) и группе из пключей 27, выходы которых объединены и являются выходом цифроаналогового функционального преобразователя, а управляющие входы подключены к выходам дешифратора 25, входыкоторого являются циФровыми входамицифроаналогового функционального преобразователя. Сигнальный вход каждоЗ 5 го-го (1 б 1 -щ - 1)" ключа 27соединен с входом 1-го резистора26, а сигнальный вход ю-го ключа 27подключен к выходу (в - 1)-го резистора 26. Вход первого и выход (в-,1) -40 го резисторов являются соответственно первым.и вторым опорными входами цифроаналогового функционального...

Номер патента: 905628

Опубликовано: 15.02.1982

Авторы: Клокова, Комарова, Писков, Подборонов

МПК: G01B 7/16

Метки: датчик, деформаций

...4 и 5 и терморезисторами 6 и 7, термостабильный стержень8 с термоизолируюшими прокладками 9и 10 на концах, соединенный со свободнымконцом скобы 3, термокомпенсирующийстержень 11 с закрепленными на нем нагревательным элементом, выполненным ввиде резистора 12, и измерителем температуры, выполненным в виде терморезистора 13, Термокомпенсируюший стержень11 одним концом через прокладку 10соединен с термостабильным стержнем 8,а другим концом через прокладку 11 -с ножевой опорой 2,Тензорезисторы 4 и 5 соединены вполумостовую схему, Последовательно стензорезистором 4 включен терморезистор 6, а последовательно с тензорезистором 5 - терморезистор 7. Резистор 12соединен с терморезистором 6, а терморезистор 13 - с терморезистором...

Номер патента: 569042

Опубликовано: 07.09.1981

Авторы: Баширов, Карасев, Левкоев, Макеева, Михеев, Нечаев, Одиноков, Подборонов

МПК: H04L 15/34

Метки: приемное, системы, телеметрической

...помимо сигнала рассогласования, подаваемого на генератор 1, вырабатывает установочные сигналы для счетчика 11 и Распределителя 9, а также сигнал, свидетельствующий о невхождении кольца ФАП в синхронизм. После вхождения копыа ФАП в синхронизм укаэанный сигнал переходит в нуль.До вхождения ФАП в синхроиизм соответствующий этому режиму сигнал с входа фаэовременного дискриминатора 13 подается через логический эле". мент ИЛИ 15 на селектор 3, разрешая прием синхросигнала без клиппирования. После вхождения ФАП в синхрониэм указанный сигнал прекращается и через элемент ИЛИ 15 на селектор 3 подается клиппирующий сигнал, формируемый логическим элементом И 14, на входы которого подаются соответствующие сигналы со счетчика 11 и распределителя 9....

Номер патента: 842826

Опубликовано: 30.06.1981

Авторы: Гупалов, Исмаилов, Кондаков, Павлов, Подборонов, Рева, Сысоев

МПК: G06F 7/00

Метки: анализаэкстремумов, многоканальная

...8 для управления записью и считыванием в первое и второе запоминающие.устройства, вйход. 15 устройства 8 для управления записью регистра, буферное запоминающее устройство 16,управляющий вход 17.системы .для считывания иэ буферного зайоминающего устройства, управляющий выход 18 системы для запрещения считывания из буферного запоминающего устройства, информационный выход 19 системы, коммутатор 20 управляющих сигналов (Фиг.2), выход 21 коммутатора 20 для запрета считывания, выход 22 для.запрета записи, узел управления записью 23, первый элемент 24 задержки, коммутатор 25 управляющих сигналов, реверсивный счетчик 26, счетчик 27 адреса записи, счетчик 28 адреса считывания, узел 29 управления считыванием, коммутатор 30 кодов, второй...

Номер патента: 802959

Опубликовано: 07.02.1981

Авторы: Ершов, Зорина, Казьмин, Подборонов, Райхер, Сергеев

МПК: G06F 7/10

Метки: информации, сортировки

...автоматической коррекции увеличивает содержайиеслова на единицу младшего разряда,если слово равно "0", и уменьшаетсодержание слова на единицу младшегоразряда, если слово имеет "1" во всехразрядах. Благодаря этому, записываемая информация будет всегда отличаться от слова-метки и от "0", который в данном устройстве индицируетсвободную ячейку блоков памяти. Этимдостигается повышение надежности автоматической работы устройства, Дляобеспечения циркуляции записывемойинформации в блоке управления имеется генератор тактовых импульсов.Блок управления контролирует содержание последней ячейки блока памяти5 и содержание первой ячейки блокапамяти 3. Разрешение на запись величины очередного экстремума будет выработано только в том случае,...

Номер патента: 787998

Опубликовано: 15.12.1980

Авторы: Гроховская, Коржевенко, Подборонов, Финник

МПК: G01N 33/48

Метки: активации, выделяемого, клещей, лизоцима

...биологически активное вещество, в данном случае - лизоцим. Для определения активности выделенного лизоцима используют метод диффузии в агаре по Цериотти в модификации Каграмановой 30 и Ермольевой, Лиэоцим, содержащийся в исследуемой жидкости, диффундируя в стандартных условиях в агар, лизирует оболочки мертвых клеток М, узоОе 1 Ессцз, равномерно залитых в агаровой пластинке, При нанесении лизоцима на пластинку образуются зоны лизиса бактерий,по диаметру которых судят об активности антибактериального вещества - лизоцима. В таблице приведены данные активности лизоцима, полученного известным и предлагаемым способом (М."м мм лизоцима на агаровых пластинках).Как видно из таблицы, если принять за единицу активность лизоцима контрольной...

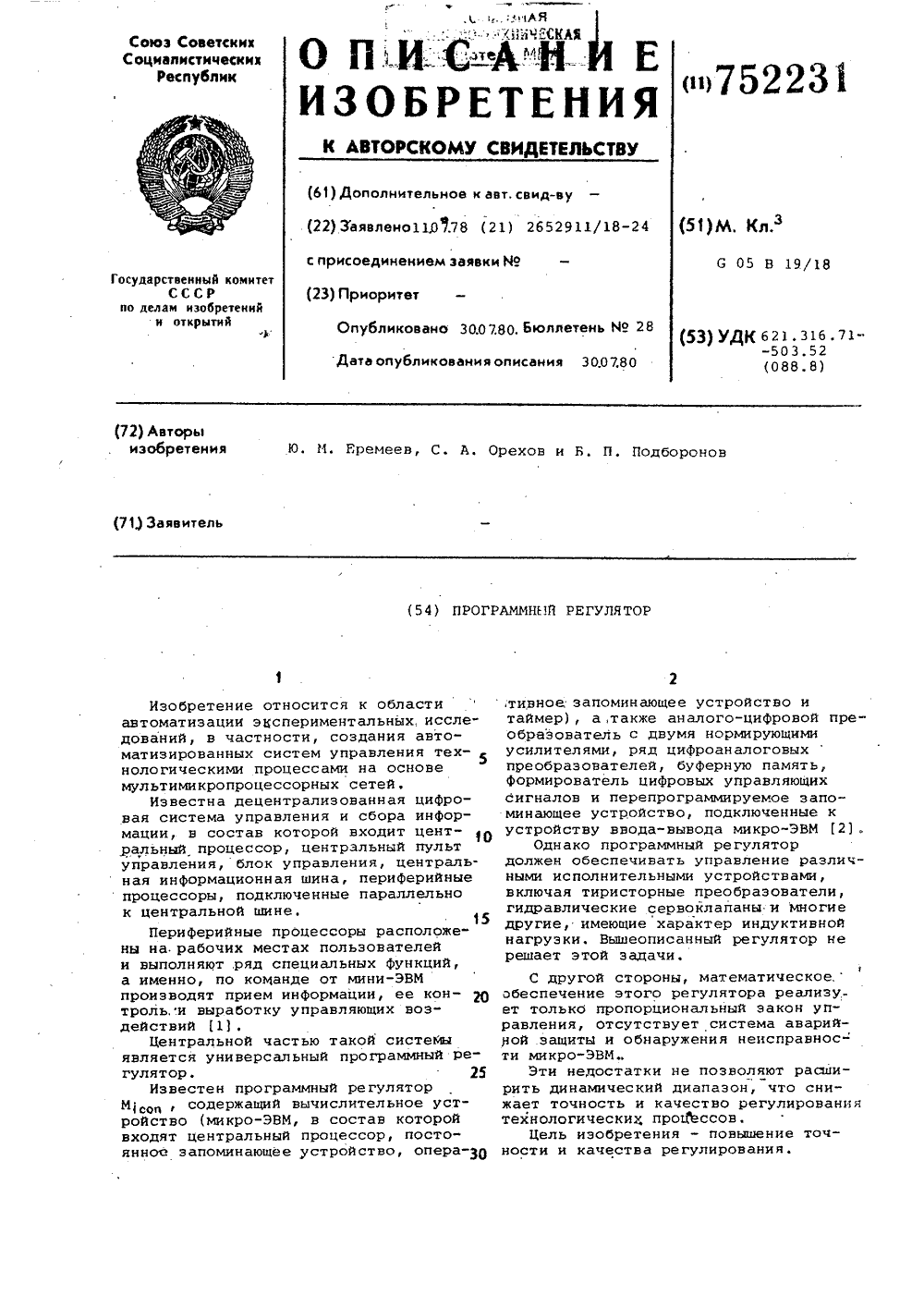

Номер патента: 752231

Опубликовано: 30.07.1980

Авторы: Еремеев, Орехов, Подборонов

МПК: G05B 19/18

Метки: программный, регулятор

...параметры не выходят за пределы допустимого, центральный процессор 2 вырабатывает управляющее воздействие в соответствии с выбранным корректирующим звеном, которое через устройст.во ввода-вывода б подается на формирователь 9 и на модулятор 14, откуда поступает на объект управления. При этом сигнал в виде напряжения, про порционального токовому выходному сигналу, с выхода модулятора 14 поступает на вход нормирующего усилителя 19; организуя обратную связь по току, что позволяет значительно улучшить точ ность и качество регулирования в широком частотном диапазоне.Кроме того, центральный процессор 2 через устройство ввода-вывода б выдает информацию на преобразователи Э 5 10-12 для регистрации задающего воздействия, рассогласования и...

Номер патента: 731585

Опубликовано: 30.04.1980

Авторы: Подборонов, Соколов, Фурман

МПК: H03K 17/02

Метки: коммутатор

...блока ключевых элементов столбцов 8; неинвертирующий вход и средняя точка источников питания первого операционного усилителя 12 объединены и подключены к первой выходной шине 13; вход первого блока ключевых элементов строк 10 соединен с выходом второго операционного усилителя 14, инвертирующий вход которого подключен к входу второго блока ключевых элементов строк 11; неинвертирующий вход и средняя точка источников питания второго операционного усилителя 14 объединены и подключены к второй выходной шине 15; 16 - матрица первичных преобразователей; 17 - дополнительные ключи; в каждой строке первые выводы первичных преобразователей 16 объединены и подключены к соответствующим выходам блоков 10 и 11 ключевых элементов строк; в каждом...

Номер патента: 725231

Опубликовано: 30.03.1980

Авторы: Подборонов, Фурман

МПК: H03K 17/60

Метки: коммутирующее

...полевого транзистора 2 соединен со входной шиной 3, которая через сток-исток второго полевого транзистора 4 подключена к выходу основного опе рационного усилителя 1, затворы полевыхтранзисторов 2 и 4 объединены и подключены к шине управления 5; дополнительный операционный усилитель б, инвертирующий вход которого через первый резистор 30 7 соединен с неинвертирующим входом осЗаказ 529/17 Изд,240 Тираж 995 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапуио 3новного операционного усилителя 1, который через второй резистор 8 подключен к собственному выходу, а через третий резистор 9 - к выходу дополнительного операционного усилителя 6,...

Номер патента: 725222

Опубликовано: 30.03.1980

Авторы: Корниенко, Подборонов, Фурман, Шевчук

МПК: H03K 13/02

Метки: магазин, многоразрядный, сопротивлений, управляемый

...обратной связи 5-1 - 5-п, коммутирующих МОП-транзисторов 6-1 - 6-и и 7-1 - 7-п, образцовых резисторов 8-1 - 8-д, переменных резисторов 9-1 - 9-п и общего для всех разрядов постоянного резистора 10,Устройство работает следующим образом, Допустим, что управляющий импульс с блока управления поступает на затворы МОП-транзисторов второго разряда магазина. В этом случае открываются МОП- транзисторы 6-2, 7-2, 5-2, цепь отрицательной обратной связи, образованная транзисторами 7-2, 5-2, замыкается. Напряжение с выхода операционного усилителя 2 через делитель, состоящий из резисторов 9-2 и 10 и переходного сопротивления открытого транзистора 6-2, подается на прямой вход операционного усилителя 2. С помощью переменного резистора 9-2...

Номер патента: 725029

Опубликовано: 30.03.1980

Авторы: Галкин, Корниенко, Подборонов, Соколов, Фурман

МПК: G01R 17/10

Метки: дистанционных, измерений, мост, сопротивления

...в группе включены между эталонным резистором плеча и входами компенсирующего устройства.На фиг. 1 представлена принципиальная схема предлагаемого моста; на фиг. 2 вариант выполнения компенсирующего элемента.Мост для дистанционных измерений сопротивления содержит источник питания 1, который подключен к точкам а и в диагонали питания моста, измеряемые датчики сопротивления 2, 3, которыми могут быть термометры, тензо метры сопротивления, включены в смежные плечи через компенсирующие элементы 4, 5, индикатор 6. Первый полумост образован компенсирующими элементами 7, 8, эталонными резисторами 9, 10, группой резисторов 11, 12, контактами переключателя диапазонов измерения 13,Сопротивления линий передачи, соединяющих датчики...

Номер патента: 616528

Опубликовано: 25.07.1978

Авторы: Арнольд, Подборонов, Сергеев

МПК: G01B 7/00, H02K 24/00

Метки: линейных, малых, перемещений

...работает следующимобразом,За исходное примем положение, прикотором поперечные витки синусной передаккнй 2 обмотки расположены напротив витков приемной 1 обмотки и индуцируют в них ток, фазу которого можно принять равной нулю, Поперечные витки косинусной обмотки при этом расположены межоду витками приемной 1 обмотки и индуцируемый ими сигнал взаимно уничтожается.При сдвиге обмоток на четверть шага. против витков приемной обмотки виткикосинусной передающей обмотки и фазаприемного сигнала оказываются сдвинутыми на 90,Таким образом в бесконечно длинныхвитках приемной обмотки при дискретномсдвиге относительно исходного положенияна величину нндуцируется ток с фазой где О - целое число;5 - шаг обмотки,.ся отношением - , где О - ширина...

Номер патента: 518651

Опубликовано: 25.06.1976

Авторы: Подборонов, Фурман

МПК: G01L 1/16

Метки: измерительное, пьезоэлектрическое

...каналов электроннолучевого осциллографа 5 с фотоприставкой 6. Ждущий мультивибратор 7 одним иэ выходов соединен с шиной 8 сигнала синхронизации генератора развертки осциллографа 5, а другой вход .соединен с выходом задатчика времени 9, при этом выход ждущего мультивибратора т подсоединен к осветительным элементам экрана осциллографа,При проведении измерений внешним управлением запускается одновременно генератор развертки осциллографа 5 и ждущий мультивибратор 7. Длительность выходного импульса ждущего мультивибратора определяется задатчиком времени 9. Задатчик времени управляется оператором и ставится в положение в зависимости от длительности исследуемого процесса, Импульс с ждущего мультивибратора 7 на строго оп518651 3ределенное...

Номер патента: 504939

Опубликовано: 28.02.1976

Авторы: Ершов, Казьмин, Подборонов, Райхер, Сергеев

МПК: G01H 1/00

Метки: величины, конструкций, повреждения, усталостного

...первым выходом блока 3, а второй - с выходом вычислителя 6. Выход умножителя через блок 8 извлечения квадратного корня подключен к входу блока 4 преобразования каждого пульсиррющего цикла в число эквивалентных циклов.Устройство работает следующим образом, Датчик 1 .выдает сигналы, пропорциональные величине деформации элемента конструкции, а следовательно и напряжению в нем. Сигналы напряжения, имеющие случайный характер, поступают в блок 2. В нем случайный процесс преобразуется в последовательность дискретных циклов с характеристиками напряжений, определяемыми параметрами случайного процесса. На выходе блока 2 периодически появляются сигналы, характеризующие параметры текущего дискретного цикла например, максимальное значение напряжения...

Номер патента: 480190

Опубликовано: 05.08.1975

Авторы: Кольман, Подборонов, Фурман, Шевчук

МПК: H03K 17/693, H03K 17/785

Метки: коммутирующее

...10, При этом зажигается только один оптрон.Для управления МОП-транзистором необходимо подать на его затвор положительный потенциал, равный максимальному положительному значению коммутируемого сигнала. С этой целью резисторы 15 - 24 объединены общей шиной, на которую подается положительный потенциал.Отрицательный потенциал, подаваемый на общую шину фотодиодов, выбирают из условиях требуемых режимов управления МОП- транзисторов и учета последовательного соединения ключевых элементов первой и второй ступеней коммутации,Из диодно-оптронной матрицы выходят сто управляющих шин, которые подключены к соответствующим управляющим входам ключевых МОП-транзисторных матриц 12 (например, шина с потенциалом У, подключена к первым входам, с...
