Интерполятор для графопостроителей

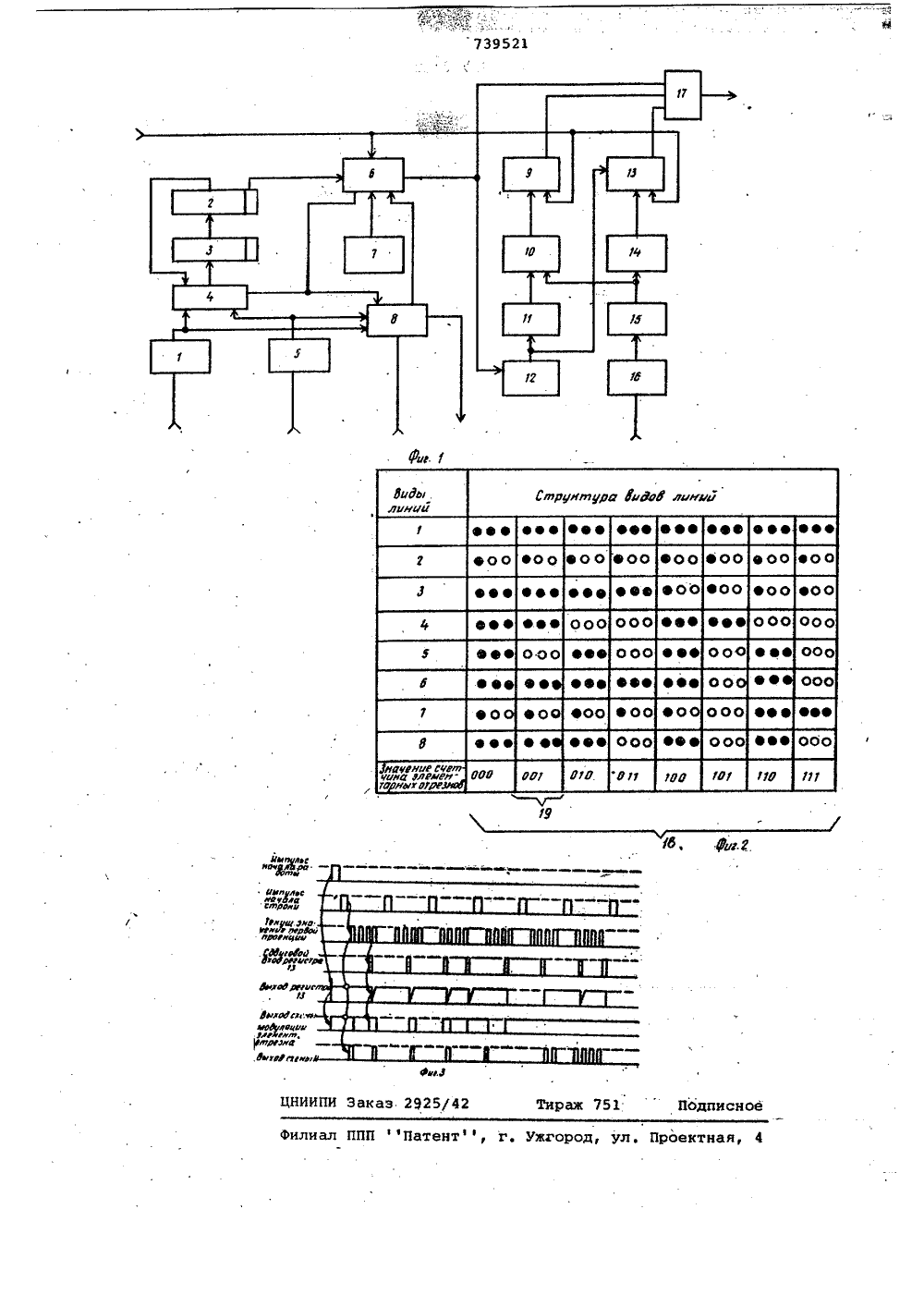

тактовых импульсов, блок 8 определения конца интерполяции, формирователь 9 длительности импульса, блок 10 элементов И, второй счетчик 11, первый счетчик 12, пятый регистр 13, шифратор 14, дешифратор 15, четвертый регистр 16, элемент И 17.Устройство работает следующим образом.В начальном состоянии в первый регистр 1 и второй регистр 5 занесйны соответственно коды дХ и дУ; в четвертом регистре 16 содержится код типа банник, остальные регистры и счетчики находятся в нулевом состоянии.Интерполятор начинает работатьпосле поступления на входы блока буправления сигнала начала работы.Одновременно этим сигналом унитарныйкод, сформированный шифратором 14,по сигналу с выхода дешифратора 15записывается в пятый регистр 13.Блок б управления выдает разрешениена поступление через коммутатор 4 изрегистров 1 и 5 значений АХ и ЬУна сумматор 3. Полученный. результатс выхода сумматора 3 поступает вовторой регистр 2, Блок управленияйроизводит анализ знака результата.,Если знак результата положительный,то в"следующем цикле содержимое второго:регистра 2 поступает на коммутатор 4, и на сумматоре 3 пюйсходитвычисление разности содержимого второго регистра 2 и ьУ. Циклы вычитанийвыполняются до изменения знака результата на отрицательный. В каждомцикле вычитания блок б управленияФормирует импульс, который поступаетна вход элемента Й 17 и на счетныйвход первого счетчика 12. На другиевходы элемента И 17 импульсы посту-,пают с выходов формирователя 9 дли-.,тельности импульса и пятого регистра 13,Принцип Формирования отрезков раз-личных типов, осуществленный в интерполяторе, состоит в томчто линияформируется из повторяющихся частейотрезка 18, состоящих иэ элементарныхотрезков 19 (см.фиг.2), число которых в каждойповторяющейся частилинии равно числу разрядов пятогорегистра 13. Количество элементовв элементарном отрезке определяетсяпервьэ счетчиком 12, а количествоэлементарных отрезков в повторяющейся чанги отрезка отсчитывается вторым счетчиком 11.Дешифратор 15 выдает сигнал, характеризующий признак линии, на блок10. элементов И для вйбора элементарного отрезка. Шифратор 14 формирует"унитарный код, значение каждого раэ 5 1 О 15 20ряда которого ставится в соответствие с элементарным отрезком повторяющейся части. Разрешаемые элементарные отрезки повторяющейся части определяются наличием единицы в разряде пятого регистра 13, Управление элементами элементарного отрезка осуществляет формирователь 9 длительности импульса, который управляет разрешающим входом элемента И.Последовательность чередования раэличнйх типов элементарных отрезков задается блоком 10 элементов И по сигналамвторого счетчика 11 и дешифратора 15Таким образом формируются линии разных типов любой длины, причем повторяющаяся часть состоит из 24 элементов, а число. повторяющихся частей зависит от длины интерполируемого отрезка. Формула изобретенияЮИнтерполятор для графопостроителей, содержащий последовательно соединенные первый регистр, коммутатор,25сумматор н второй регистр, выходы которого подключены к блоку управленияи коммутатору, другой выход которого соединен с блоком управления иблоком определения конца интерполя 30 ции; соединенного с первым и третьимрегистрами, входом коммутатора, бло-.ком управления, первым входом и первым выходом устройства, генератортактовых импульсов, выход которого35 подключен к блоку управления, о тл и ч а ю щ и й с я тем, что, сцелью расширения области примененияинтерполятора за счет формированиятипов линий, он содержит последова 4 О тельно соединенные первый счетчик,второй счетчик, блок элементов И иформирователь длительности импульса,а также последовательно соединенныечетвертый регистр, дешифратор, шифратор, пятый регистр и элемент И,45 второй вход которого соединен с выходом формирователя длительностиимпульса, третий вход - с блоком.управления и первьаи счетчиком, авыход - совторым выходом устройст 5 О ва, второй вход. пятого регистраподключен к входу формирователя ивторому входу устройства, выход первого счетчика соединен с:третьимвходом пятого регистра.55 Источники информации,принятые во внимание при экспертизе1. Гиленко Ви др. Автоматические построители графиков ЦВМ,-М.:энергия", 1969.2. Кгацз К.фСопйго 1 Епдепег 1 пд,1966, т,13, М 10, р.103-104 (прототип) .й 739521 с 0 трунтура Ждат лиии июль иваЭЭ Ф ЭОО ЭОО Эоо Ф ооо ФЭ Э ФФФ ЭФФ Ф ОО ФОО Э Ф Ф качание сфиина смеютсо ньа басре агч аю изму,фффуаагосуд Аюдсж, е4 ефЮцИгУФР гл,ЦНИИПИ 3 2925 раж 751 Подпнсн ссчаи сюлчФ р,ер,рЮМАМИ
