Лемуткин

Номер патента: 997891

Опубликовано: 23.02.1983

Авторы: Лемуткин, Неробов

МПК: B21C 3/00

Метки: волока, силоизмерительная

...частей, Формирующих профиль, и измерительные ." элементы, формирующие профиль части корпуса установлены с возможностью перемещения в направлении оси волоки.На фиг. 1 изображена предлагаемая волока, продольный разрез; на Фиг.2 разрез А-А на Фиг. 1.В обойме 1 вмонтирован корпус волоки, состоящий из.неподвижной 2 и подвижной 3 частей, сопряженных другс другом по плоскостям, параллельным оси волоки. Силоиэмерительныйштифт 4 с тензодатчиками 5 однимконцом закреплен посредством резь-,бового соединения в подвижной части 3 корпуса, а другим прикреплен кнеподвижной опоре б. Волока установлена в волочильной доске 7.Устройство работает следующим образом.Перед задачей прутка в волоку регулируют положение подвижной части 3относительно неподвижной...

Номер патента: 830588

Опубликовано: 15.05.1981

Авторы: Бородин, Колосков, Константиновский, Лемуткин

МПК: G11C 29/00

Метки: встроенным, долговременное, запоминающее, контролем, устройствосо

...другойвход порогового элемента подключенк выходу блока памяти.На чертеже представлена функциональная схема предлагаемого устройстВаеУстройство содержит блок 1 памяти, состоящий из запоминающих сегментов 2, дешифратор 3, регистр4 адреса, блок 5 управления, буферные регистры б и 7, компаратор 8,счетчик 9, пороговый элемент 1 О,выходы.11 и 12 компаратора 8.Устройство работает следующимобрбзом,Для обеспечения работы устройства в дополнительный контрольный разряд каждого слова в режиме записизаписывается логическая "единица"Известно, что наибольшему разрушению от всех разрушающих факторовподвергается при хранении "единица"В процессе считывания информациииз ДЗУ изменяющаяся величина выходного сигнала записанной "единицы"с дополнительной...

Номер патента: 809366

Опубликовано: 28.02.1981

Авторы: Бородин, Колосков, Константиновский, Лемуткин

МПК: G11C 11/00

Метки: автономным, запоминающее, контролем, постоянное, устрой-ctbo

...блока 1 памяти. Таким образом выполняется циклперезаписи информации в устройстве.Для безотказной работы устройстваколичество циклов перезаписи информа- Я ции в одной запоминающей микросхеме не должно превышать максимально допустимого значения. Поскольку смена информации в различных сегментах блока 1 памяти происходит хаотически, необходимо контролировать количество перезаписи информации для каждого сегмента, чтобы заранее определитьМомент возможного выхода его из строя.Контроль количеством циклов перезаписи выполняется следующим образом.При поступлении команды изменения информации в устройстве на вход старших разрядов регистра 4 адреса поступает код адреса сегмента первого блока 1 памяти, который дешифрируется в первом дешифраторе 3...

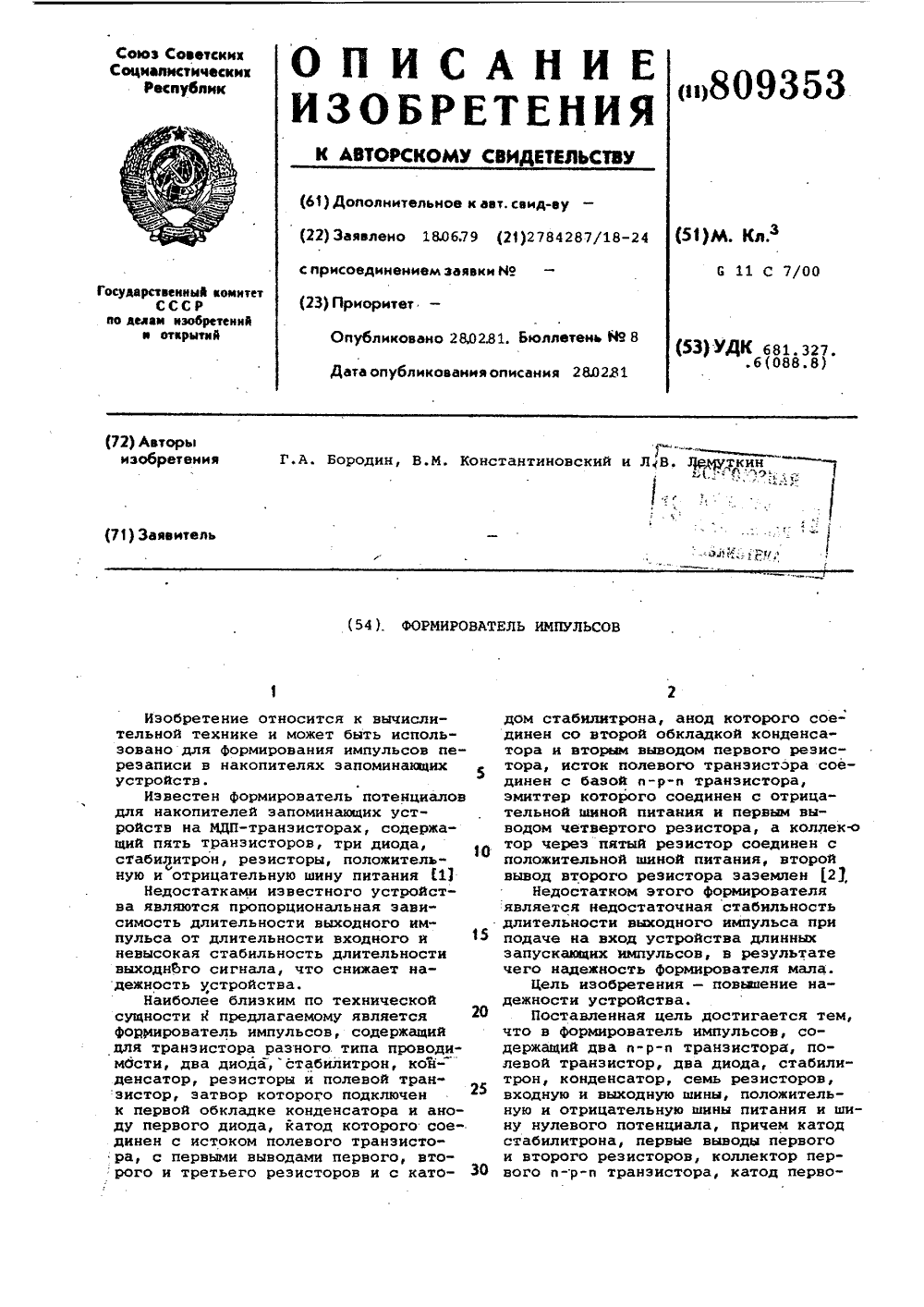

Номер патента: 809353

Опубликовано: 28.02.1981

Авторы: Бородив, Константиновский, Лемуткин

МПК: G11C 11/407

Метки: импульсов, формирователь

...14 и 15, трансформатор 16, отрицательную шину 17 питания, входную шину 18, положительную шину 19 питания выходную шину 20. 40Устройство работает следующим образом.При отсутствии входного импульса транзисторы 1, 12 и 13 закрыты и на .выходной шине 20 имеется некоторое напряжение.Напряжение на конденсаторе 2 близко к потенциалу логического нуля. При подаче на входную шину 18 устройства отрицательного перепада напряжения трансформатор 16 передает этот перепад напряжения на базу транзистора 13 который переходит в ключевой режюф и на выходной шине 20 устройства устайавливается соответствующий потенциал. 55 Причем использование трансформатора 16 обеспечивает независимость ,длительности выходного импульса от длительности входного, ибо за счет...

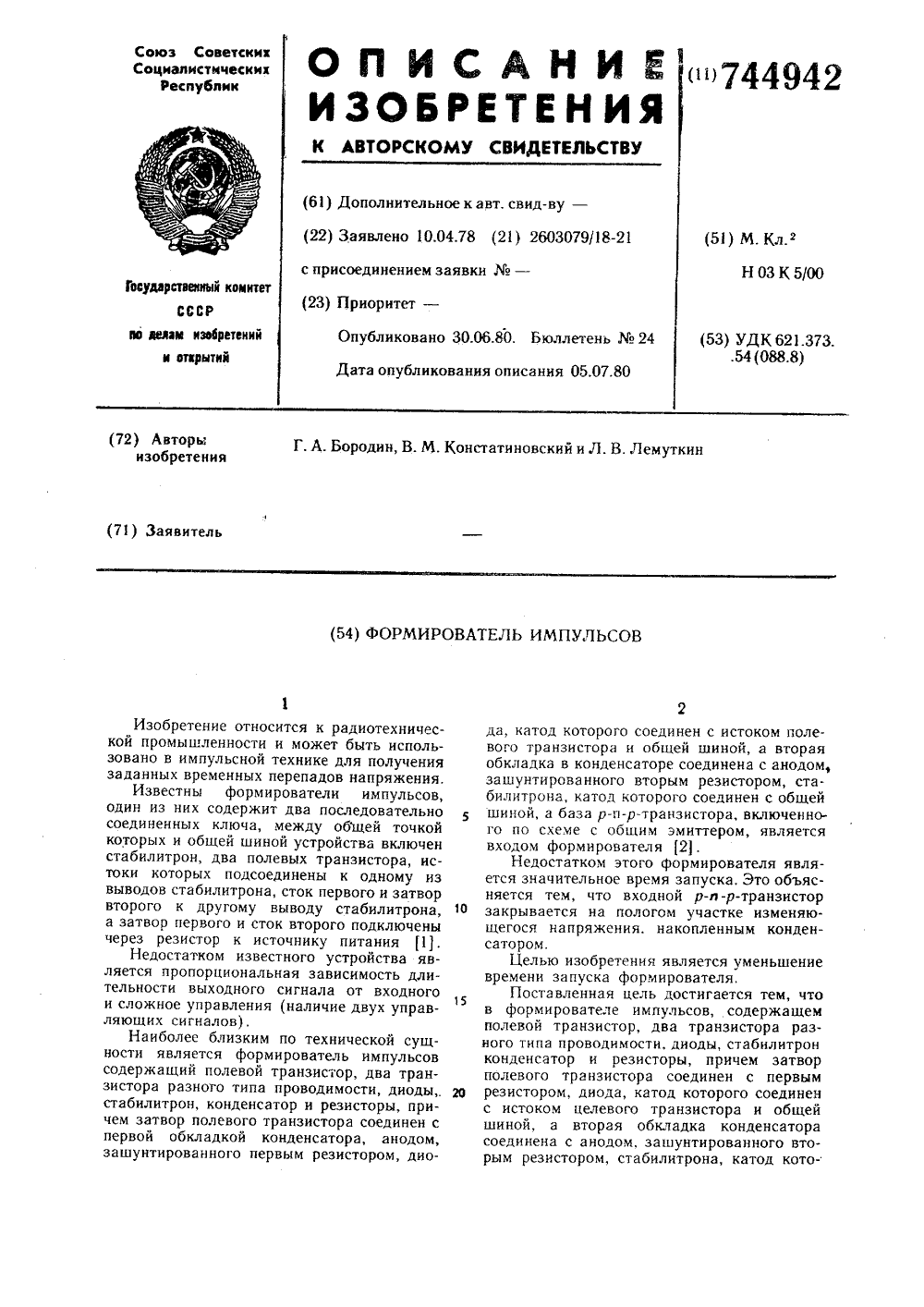

Номер патента: 744942

Опубликовано: 30.06.1980

Авторы: Бородин, Константиновский, Лемуткин

МПК: H03K 5/007

Метки: импульсов, формирователь

...является входом формирователя.Сток полевого транзистора 1 соединен коллектором р-п-р- и базой п-р-п.транзисторов 2 и 3, при этом эмиттер п-р"и-транзистора 2 соединен с отрицательной шиной источника питания и через третий резистор 10 с коллектором р-и-р-транзистора 3, причем коллектор и-р-л-тразистора 2 через четвертый резистор 11 соединен с второй обкладкой конденсатора 7 и через пятый резистор 12 с катодом второго диода 5 и выходом формирователя, при этом анод второго диода 5 заземлен.Формирователь импульсов работает следующим образом.При отсутствии входного сигнала на входе транзисторы 1, 2, 3 закрыты. На базе транзистора 2, на аноде стабилитрона 6, на затворе транзистора 1, и на катоде диода 5 потенциалы соответственно равны...

Номер патента: 739540

Опубликовано: 05.06.1980

Авторы: Бредихин, Гудков, Лемуткин, Рашевич

МПК: G06F 17/10

Метки: информации, предварительной

...к первому входу третьего коммута тора, вторые входы которого и второгокоммутатора связаны с выходом блока Нв чертеже представлена блок-схема устройства.Устройство содержит арифметический блок 1, запоминающий блок 2, блок 3 управления, блок 4 хранения констант, первый блок 5 сравнения, второй блок 6 сравнения, третий блок 7 сравнения, сверхоперативный запоминающий блок 8, информационный вход 9 устройства, информационный выход 10 устройства, управляющий вход 11 устройства, выход 12 устройства, блок 1 3 извлечения корня, блок 14 тригонометрических функций, дополнительный арифметический блок 15, коммутаторы 16-20. Устройство работает следующим обра-. зом.При решении всех задач входная информация поступает на вход 9, одновременно на вход...

Номер патента: 658558

Опубликовано: 25.04.1979

Авторы: Бондаренко, Лемуткин, Леонтьев, Усов

МПК: G06F 7/04

Метки: выделения, числа, экстремального

...равен 1, то на выходе устройства в старшем разряде формируется О, который поступает на элементы ИЛИ-НЕ старших разрядов чисел и вырабатывает на элементах ИЛИ-НЕ 1сигнал запрета для каждого из чисел. Приэтом, если старший разряд-го числаравен О, то все-е числа не проходят через элементы И-й группы первого поразрядного узла переноса. Если старший разряд -го числа равен 1, то-е числопроходит через элементы И-й группыпервого поразрядного узла переноса, Еслистарший разряд-го числа равен 1, то, -е число проходит через элементы И-й группы первого поразрядного узлапереносаЕсли старшие разряды всех чиселравны О, то на выходе элемента ИЛИ-НЕ1 формируется 1, которая дает разрешение на прохождение всех дчисел черезэлементы И первого...

Номер патента: 574720

Опубликовано: 30.09.1977

Авторы: Бодин, Кучеров, Лемуткин, Рашевич, Толмачев, Хлынов, Ясыченко

МПК: G06F 17/10

Метки: информации, предварительной

...в плоскости х, у в виде п-разрядных параллельных кодов а ь где 1(с(Ь и 1(1(М. Кроме входной информации а; в блок 1 по команде с блока 3 поступает значение порогового уровня Р из блока 2.Следуя дальнейшей команде, которая подается из блока 3, в блоке 1 выполняется операция вычитания из входной информации порогового значения Р. Результат работы блока 1 в виде одноразрядного двоичного кода поступает на вход блока 8 через блок б и записывается по адресу х, у, 1 логической 1, если а;)Р и логическим О в остальных случаях. После завершения М циклов устройство вычисляет мажоритарную функциюК из М по формуле л1 при ),6, ) К 1==10 в остальных случаях,где Ьц - значение информации в блоке 8 по адресу х, у, .По команде из блока 3 результаты...

Номер патента: 572850

Опубликовано: 15.09.1977

Авторы: Колосков, Лемуткин

МПК: G11C 27/00

Метки: блоке, информации, оперативной, памяти, сохранения

...чертеже не показан), формирователь тока выборки 11, накопитель 12, триггер13, первый дополнительный элемент И 14,счетчик 15, второй дополнительный элемент И16, выходные элементы И 17 и регистр 18.Входы регистра 18 подключены к выходамэлементов И 17, а выходы - ко входам блока управления 10. Одни входы элементов И17 соединены с выходами блока управления10, другие - с инверсным выходом 19 счетчика 15, счетный вход 20 которого подключенк выходу элемента И 14, а прямой выход 21 -к одному из входов элемента И 16, выход которого соединен со входом формирователя 11.Выход преобразователя 9 соединен с другимвходом элемента И 16 и одним из входов элемента И 14, другие входы которого подключены к одной из управляющих шин 22, инверсному входу 19...
