F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1186881

Опубликовано: 23.10.1985

Авторы: Кочергин, Лищинский, Мардахаев, Пинчук

МПК: F16J 15/32

Метки: многоманжетное, уплотнение

...уплотнение.Многоманжетное уплотнение состоит из направляющих втулок 1, упорного кольца 2, резиновых манжет 3, подкладных колец 4, выполненных. из полимерного материала,и опорного кольца 5, На внутренней поверхности подкладного кольца со стороны его упорного торца выполнен кольцевой уступ прямоугольного сечения, Этот уступ замыкается торцом посаженной с натягом на кольцо манжеты и образует смазочный коллектор 6, заполняемый СОЖ при прямом ходе штока. На тыльной поверхности подкладного кольца расположены четыре смазочных кармана 7, которые выполнены в виде конуса, рассеченного плоскостью, проходящей по образующей тыльной поверхности кольца. Основание расположено на внутренней поверхности подкладного кольца. Такая форма смазочного...

Номер патента: 1186882

Опубликовано: 23.10.1985

Авторы: Бондарь, Дубовецкий, Кушнир

МПК: F16J 15/44

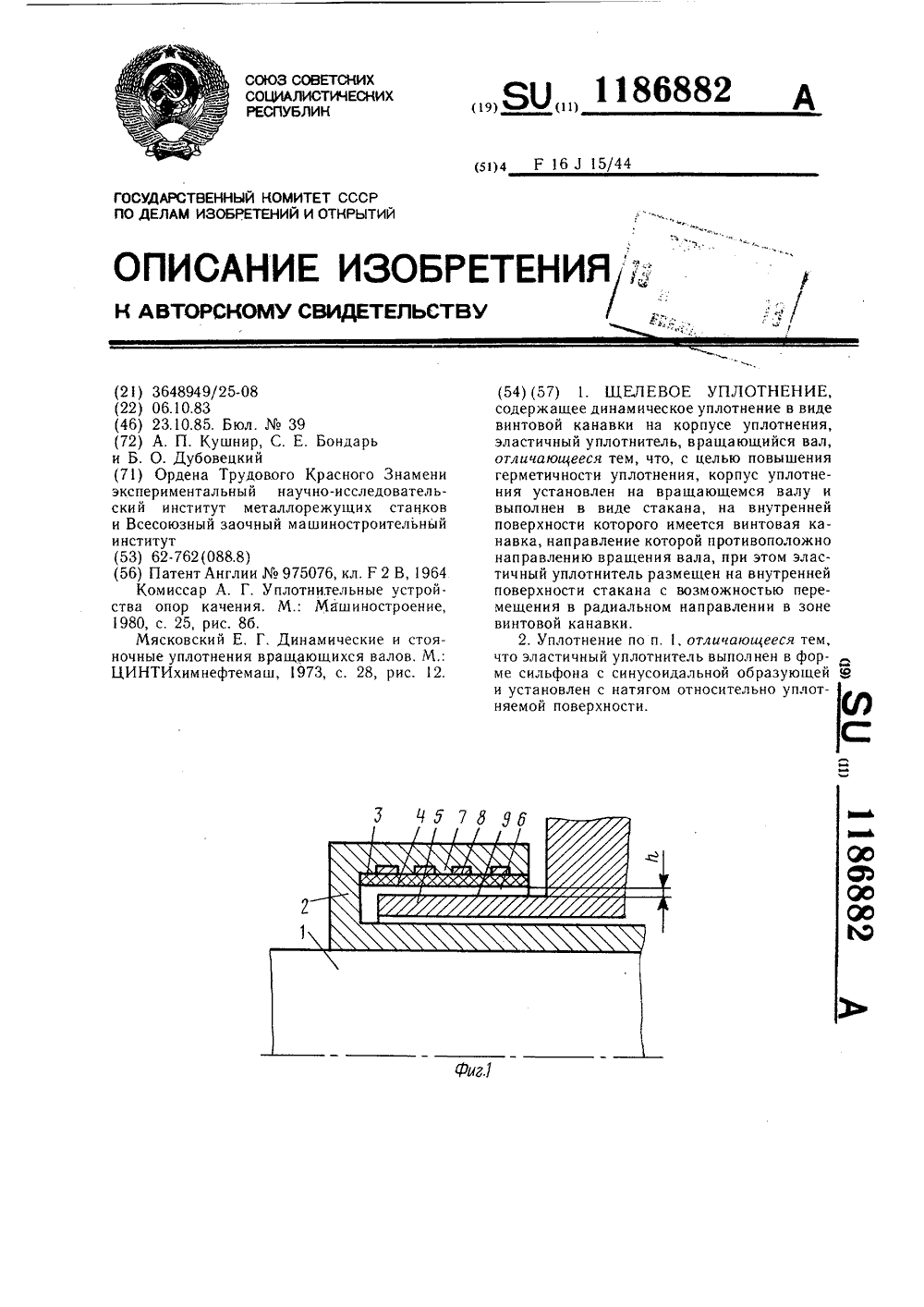

Метки: уплотнение, щелевое

...герметичности уплотнения как при вращении, так и стоянке вала за счет придания уплотнительному элементу функций стояночного и гидродинамического уплотнений,На фиг. 1 показано уплотнение с упругим кольцом цилиндрической формы, разрез; на фиг. 2 - уплотнение с упругим кольцом, выполненным в форме сильфона с синусоидальной образующей, разрез; на фиг. 3 - уплотнительная щель при номинальной частоте вращения вала, сечение.На валу 1 (фиг. 1) смонтирован стакан 2. На внутренней поверхности 3 стакана 2 установлено упругое кольцо 4, Кольцо 4 и неподвижная втулка 5 образуют уплотнительную щель 6 с небольшим зазором 1. На поверхности 3 выполнена резьбовая нарезка, образуемая выступами 7 и впадинами 8. Возможно выполнение кольца 4 в форме сильфона...

Номер патента: 1188429

Опубликовано: 30.10.1985

Авторы: Кузяев, Начовный, Плошенко

МПК: F16J 15/18

Метки: сальниковое, уплотнение

...размещена втулка 2, установленная с возможностью радиального перемещения внутри камеры 1. На внутренней поверхности втулки 2 выпол О иены радиальные центрирующие выступы 3, контактирующие с уплотнительным элементом 4. Наружная поверхность уплотнительного элемента 4 образует с внутренней поверхностью втулки 2 25 дросселирующую щель 5.Камера 1 имеет каналы 6 для подвода в дросселирующую щель 5 и 7 для отвода иэ нее среды, прижимающей уплотнительный элемент 4 к штоку 8, ЗО распределительные кольцевые проточки 9 и 10 и уппотнительные кольца 11.Сальниковое уплотнение работает следующим образом.Среда, поступающая в дросселирующую щель 5 через канал 6 и кольцевую проточку 9 и выходящая из щели через проточку 10 и канал 7, прижимает...

Номер патента: 1188430

Опубликовано: 30.10.1985

Авторы: Загвоздин, Кириков, Руденко, Тарнопольский, Шерман

МПК: F16J 15/46

Метки: мембранный, поршня, уплотнитель

...2 уплотнительную камеру 3, связанную каналами 4 и 5 и устройством 6 с уплотняемой полостью (поршневой 7 или штоковой 87 гидроцилиндра, и содержит, основной уплотняющий элемент - эластичную мембрану 9, установленную с зазором относительно поверхности цилиндра 10, и два вспомогательных уплотняющих элемента 11, выполненных в виде остроконечных эластичных ребер с малой жесткостью в осевом направлен нии, расположенных по периферии мемб раны 9 и имеющих предварительное поджатие к поверхности цилиндра 10. Кольцо 1 прижато к поршню 2 упорами 12. Устройство 6, изменяющее давление в уплотнительной камере 3, может быть выполнено в виде шарикового логического элемента ИЛИ 13 и расположено в поршне 2.Мембранный уплотнитель поршня работает следующим...

Номер патента: 1190118

Опубликовано: 07.11.1985

Авторы: Лойко, Нефедов, Продан, Чехов

МПК: F16J 13/02

Метки: давления, сосудов, стыков, уплотнения

...работающих под давлением, в химической, нефтехимической и энергетической промышленности,Целью изобретения является ускорение процесса сборки и разборки сосуда давления путем механизации процесса поджатия уплотнения.10На фиг. 1 показано устройство в закрытом положении, общий вид; на фиг, 2 вид сверху одной из секций кольцевой упорной рамы.Устройство для уплотнения стыков сосудов давления содержит крышку 1, соединительную муфту 2, корпус 3, прокладку 4, нажимное кольцо 5, на крышке шпильками 6 жестко закреплена кольцевая упорная рама 7, имеющая кольцевые направляющие пазы 8 и.9, в которых размещены направляю щие ролики 10, закрепленные на гидроцилиндре 11 и соединительном кольце 12. В гидроцилиндре имеется поршень 13, возвратная пружина...

Номер патента: 1190119

Опубликовано: 07.11.1985

Авторы: Брацславский, Комков, Леонов, Макалов, Станиславская

МПК: F16J 15/32

Метки: поршня, уплотнение

...которых равна толщине радиальной перемычки 11, кольцо является разгруженным от действия уплотняемого давления. Поэтому усилие прижатия утолщений 10 к уплотняемым поверхностям 4 и 8, а следовательно, и сила трения практически не зависят ни от величины давления сжатого воздуха, ни от направления рабочего перепада давления и определяются лишь величиной предварительного натяга уплотнительного кольца 1,Проведенные исследования позволяют определить оптимальные форму и геометрические соотношения размеров уплотнительного кольца 1, обеспечивающие как разгрузку кольца от деиствия давления сжатого воздуха, так и необходимую компенсацию при его износе в процессе эксплуатации, а также компенсацию несоосного положения поршня 3 в цилиндре 5, которое...

Номер патента: 1191667

Опубликовано: 15.11.1985

Авторы: Векслер, Ковалева, Кузьмичева, Орлов, Радюхин

МПК: F16J 15/00

Метки: герметизации, керамических, соединений, труб, уплотнительный, элемент

...элемент для герме-. 2 О тизации соединений керамических канализационных труб кольцевой формы, выполненный из резины, в поперечном сечении имеет Г-образную форму, с внешней стороны сечения выполнен 25 выступ 1 в виде неравнобедренной трапеции с углами наклона боковых образующих трапеции к плоскости перпендикулярной продольной оси, с ."внутренней стороны сечения - треугольный выступ 2, а на плече сечения выполнено утолщение 3 прямоугольной формы.Перед монтажом уплотнительный элемент натягивают на конец ствола трубы и вместе с ней при помощи - известных приспособлений заталкивают в раструб, При этом происходит дефор, мация лепесткового выступа уплотнительного элемента, благодаря чемувоз О никает контактное напряжение...

Номер патента: 1191668

Опубликовано: 15.11.1985

Автор: Давыденко

МПК: F16J 15/44

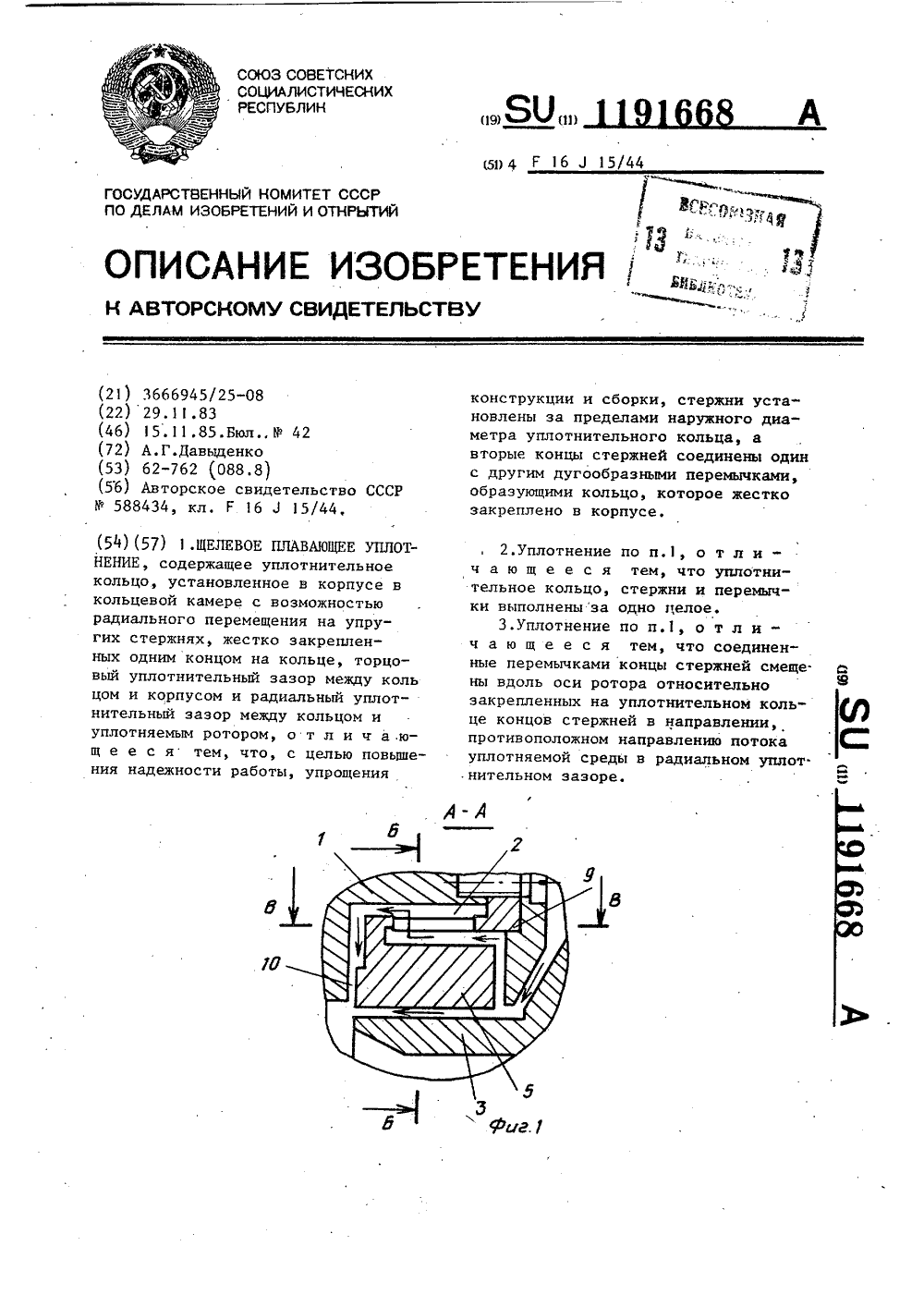

Метки: плавающее, уплотнение, щелевое

...7140/34 Тираж 897 Подписное Н Филиал ППП "Патент", г,Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, в частности к щелевым плавающим уплотнениям роторов машин.Цель изобретения - повышение надежности работы, упрощение конструкции и сборки уплотнения за счет исключения возможности раскрытия стыка деталей уплотнения, уменьшения контактных напряжений, исключения ослабления сечения уплотнительного элемента, создания условий оптимального нагружения упругих элеменгов уплотнения и уменьшения количества деталей и мест их соединения.На фиг.1 изображено предлагаемое уплотнение (разрез А-А на фиг.2); на фиг.2 - разрез Б-Б на фиг.1;на фиг.3 - разрез В-В на фиг,2.Уплотнение содержит корпус 1, в кольцевой камере 2 которого с...

Номер патента: 1193281

Опубликовано: 23.11.1985

Авторы: Ильчишина, Кобяков, Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, маслосъемное, поршневое, сгорания

...элемент 1 представляет собой С-образное кольцо, изготовленное изстальной ленты. На внутренней поверхности вертикальной стенки элемента 1 имеется кольцевой выступ 4, являющийсяопорным пояском для тел 3 качения. Вверхней 5 и нижней 6 полках элемента1 выполнены отверстия 7, сквозь которыетела качения 3 контактируют с расширителем 2.На рабочей поверхности элемента 1выполнены наклонные и параллельныемежду собой сквозные дренажные прорези 8,Тангенциальный расширитель 2 представляет собой кольцевую обойму из стальной ленты. Вертикальная стенка 9 расширителя 2 обращена к оси поршня. Внутренние поверхности стенки 9 и горизонтальныхполок 1 О и 11 являются опорами для тел3 качения. На изгибах расширителя 2 выполнены маслоотводящие сквозные...

Номер патента: 1195098

Опубликовано: 30.11.1985

Авторы: Головченко, Горбачев, Матвеев, Незнанов, Новиков, Петушков

МПК: F16J 15/02

Метки: барьерами, двумя, неподвижное, разъемное, уплотнения, уплотнительное

...на фланце 1 центровочные поверхности 10 и 11 под прокладками 3 и 4, упорную поверхность 12, в которую при сборке соединения и подаче рабочего давления упирается ответная поверхность прокладки 3, уплотнительные поверхности 13 и 14, по которым равно как и по сферической поверхности 15 фланца 2 осуществляется герметизация соединения прокладками 3 и 4, а также кольцевую проточку 16, в которую до стыковки фланцев вставляется разрезное пружинное кольцо 5,Прокладки 3 и 4 (отличаются размерами, но по конструктивному исполнению аналогичны) содержат опорные кольцевые части 17 и 18, по два упругих уплотнительных уса 19, 20 и 21, 22 на концах которых выполнены герметизирующие торовые выступы 23, 24 и 25, 26. На опорных кольцевых частях 17 и 8...

Номер патента: 1195099

Опубликовано: 30.11.1985

Авторы: Быковская, Быковский, Михайлов, Пеньков

МПК: F16J 15/34

Метки: торцовое, уплотнение

...из которых запрессовано в металлическую обойму, состоящую из жестко соединенных по торцам колец 5, 6 и , 8 из материалов с разными коэффициентами15 температурного расширения. Причем коэффициент температурного расширения колец 5 и 7 больше, чем колец 6 и 8. На корпусеи валу 2 жестко установлены диски 9 и 1 О с осевым зазором 11. Во вращающемся диске0 со стороны осевого зазора 11 выполнены радиальные пазы 12, в которых установлены лопатки3 с возможностью поворота на осях 14, причем оси 14 смегцены к зоне контакта с рычажными механизмами 5, закрепленными одним концом 6 на диске 10, установленном на валу, средней частью 17 контактирующие с врап 1 аюгцимся копьцом 5 металлической обоймы с паиболыпим коэффициентом температурного...

Номер патента: 1195100

Опубликовано: 30.11.1985

Авторы: Белан, Верещагин, Воронин, Греков, Грищенко, Кудряков, Кузина, Пальчиков, Тимкин, Четверикова

МПК: F16J 15/34

Метки: торцовое, уплотнение

...113035, Москва, Ж - 35, лиал ППП Патент, г. едактор М. Товтин а каз 7401/41 Изобретение относится к уплотнительной технике и может быть использовано для уплотнения вращающихся валов.Целью изобретения является повышение эффективности обеспечения герметичности уплотнения узла, работающего при отсутствии давления в уплотняемой полости.На фиг. 1 изображены уплотнительные кольца, находящиеся в нерабочем состоянии (осевое усилие прижатия колец друг к другу отсутствует), осевое сечение; на 1 О фиг. 2 - то же, в рабочем состоянии (под действием осевого усилия кольца прижаты друг к другу). Уплотнение содержит вращающееся и невращающееся уплотнительные кольца 1 и 2. Вращающееся кольцо 1 состоит из каркаса 3, изготовленного из стали или...

Номер патента: 1195101

Опубликовано: 30.11.1985

Авторы: Лаврентьев, Малинина

МПК: F16J 15/40

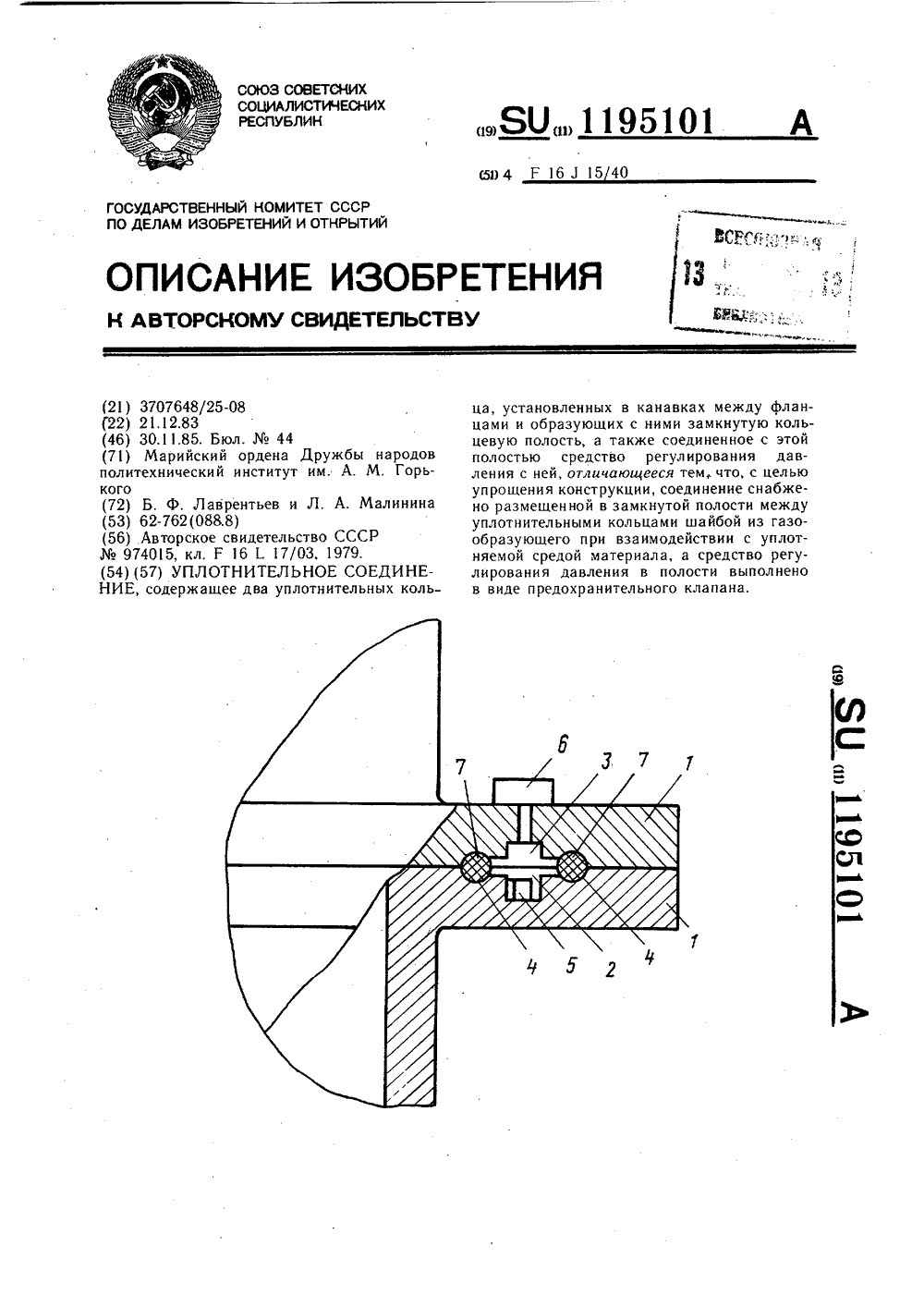

Метки: соединение, уплотнительное

...Заказ 7401/41 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4Изобретение относится к уплотнительным и герметизирующим соединениям и может быть использовано в энергетике и океанологии при конструировании корпусов мор. ских зондов, подводных аппаратов, герметических емкостей.Целью изобретения является упрощение уплотнительного устройства за счет придания средству регулирования давления функций предохранительного клапана.На чертеже приведено уплотнительное соединение, общий вид.Уплотнительное соединение состоит из двух фланцевс кольцевыми полостями 2 и 3 и кольцевыми канавками 4. В кольцевой полости 2...

Номер патента: 1195102

Опубликовано: 30.11.1985

Авторы: Гаврилов, Финаев, Финаева

МПК: F16J 15/48

Метки: поршня, уплотнения

...Эти силы воздействия возникают при движении поршня в цилиндре путем инерционного перемещения механизма по его основанию. Это перемещение механизма обусловлено действием кольцеобразного диска, который от инерционных сил при движении поршня приходит во вращение и поступательное перемещение вдоль оси поршня благодаря связи на несамотормозящей резьбовой паре с основанием, при этом основание механизма имеет неподвижную связь с поршнем. Поступательное перемещение кольцеобразного диска через ряды шариков передается на стенки механизма, жестко связанные между собой стаканом 9. Перемещение стенок механизма вызывает повышение давления рабочей среды в замкнутой полости, а также дополнительно упруго деформирует уплотнительные элементы....

Номер патента: 1195103

Опубликовано: 30.11.1985

Авторы: Куров, Пашин, Расолько

МПК: F16J 15/50

Метки: узел, уплотнительный

...пневмогп,1 равлических подвесок автомобилей.11 елью изобретения является повышение износостойкости и уменьшение сопротивления путем нейтрализации электростатических зарядов на поверхности трения.На чертеже изображен уплотнительный узел, продольный разрез.Уплотнительный узел содержит манжету 1 пз второпласта, установленную внутренней поверхностью на поршень 2, а внешней контактирующей с цилиндром 3, поршень и цилиндр выполнены из металла. Кроме этого, в торцовых канавках манжеты 1 размещены резиновые кольца 4 с возможностькз восприятия через нажимное кольцо 5 усилия дисковой пружины 6, контактирующей с нажимным диском 7, прикрепленным к гнршню 2. Между дисковой пружиной 6 и поршнем 2 установлены регулировочные прокладки 8,В,...

Номер патента: 1196530

Опубликовано: 07.12.1985

Автор: Агамирзоев

МПК: F04B 47/00, F16J 9/20

Метки: глубинный, насос, нефтяной

...представлен глубинный нефтяной насос, продоль-. ный разрез; на фиг.2 - узел 1 на фиг.1; на фиг.З - уплотнительное кольцо, вид сверхуГлубинный нефтяной насос, в цилиндре 1 которого подвижно размещен плунжер 2 с канавками 3, в которых установлены раэрезные уплотнительные кольца 4, Каждое уплотнительное кольцо 4 выполнено с шипами 5 и 6 соответственно на верхней торцовой 7 и внутренней цилиндрической 8 поверхностях, прилегающих к стенкам канавки 3 плунжера 2., Между внутренней поверхностью цилиндра 1 и на- ружной поверхностью плунжера 2 образован кольцевой зазор 9.Один иэ шипов 5 каждого уплотнительного кольца 4 выполнен в виде секторного утолщения 10 на внутренней цилиндрической поверхности 8 кольца 4, причем разрез 11 расположен в...

Номер патента: 1196580

Опубликовано: 07.12.1985

Автор: Ересько

МПК: F16J 15/32, F16J 9/00

Метки: гидроцилиндра, уплотнение

...клапан 20 рабочая жидкость попадает в полость 17 . н через канады 23 и проточки 24 - на поверхность трения направляющего кольца-поршня б, разгружая манжету 7. ВНИИПИ Заказ 7545/33 Тираж 897 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к уплотнителъной технике и может быть использовано в гидравлических цилиидрах.Цель изобретения - повышение надежности и долговечности уплотнения 5путем подачи давления под манжету иуменьшения трения эа счет поочередной работы манжет, их разгрузки отдавления и охлаждения,На чертеже показано устройство,общий вид.Уплотнение гидроцилиндра содержитгильзу 1 и закрепленные на штоке 2с помощью опорных втулок 3 и 4 и гайки 5 направляющее кольцо-поршень 6и две уплотняющие манжеты 7...

Номер патента: 1196581

Опубликовано: 07.12.1985

Авторы: Карпов, Латышев, Мамедов

МПК: F16J 9/04

Метки: возвратно, движением, поступательным, узла, уплотнительное

...осевых, так и радиальных .зазоров за счет размещения на поршне дополнительного пружинного элемента.На фиг.1 изображено уплотнительное устройство в исходном положении, разрез; на фиг.2 - вид А на Фиг.1; на фиг.3 - уплотнительное устройство при наличии перепада давления на поршнеУплотнительное устройство состоит из цилиндра 1, размещенного в нем поршня 2 и многовитковых пружин 3 и 4, зафиксированных на поршне 2 при помощи хвостовиков 5 и 6 в пазах 7 и 8 поршня 2, причем паэ 7 выполнен внизу поршня 2 и одновременно служит дренажным отверстием для удаления вымывания ) абразивных частиц, попавших в полость 9 уплотни тельного устройства.Пружина 3 установлена с натягом по поршню 2, а пружина 4 - с натягом по цилиндру 1, при этом пружины 3 и...

Номер патента: 1196582

Опубликовано: 07.12.1985

Авторы: Вайнгортин, Гудич, Ройзман, Хавкин

МПК: F16J 15/04

Метки: выводом, герметизации, изделия, узел, формы, цилиндрической

...выводом путем применения эатвердевающего герметика,Целью изобретения является повьппение надежности герметизации за счет предотвращения растрескивания и отслаивания герметика.На чертеже изображен узел герметизации.Тонкопленочный конденсатор состоит из дюралюминиевого стакана 1, в который с зазором оставлена секция 2, закрываемая сверху текстолитовой прокладкой 3, плотно входящей в стакан, в которой имеется отверстие для токопроводящего вывода 4.После сборки конденсатор заливается по свободному торцу герметиком эпоксидным компаундом 5, который полимеризуется на воздухе и в термостате, при этом в слой компаунда вставляют кольцо б между вьводом и корпусом.Что же касается высоты кольца, то она зависит от конкретного изделия. Кольцо...

Номер патента: 1196583

Опубликовано: 07.12.1985

Авторы: Тимонова, Тягинко, Юнгеров

МПК: F16J 15/43

Метки: неподвижного, соединения, уплотнение

...ул.Проектная, 4 1 11Изобретение относится к уплотни тельной технике и может быть использовано для уплотнения неподвижных относительно друг друга поверхностей.Цель изобретения - повышение надежности герметизации за счет предотвращения уноса магнитной жидкости выступами из гидрофобного материала, одной детали, размещенными в пазах с магнитной жидкостью ответной детали На Лиг. 1 изображейо уплотнение в разомкнутом состоянии, пропольное сечение; на фиг, 2 - уплотнение в рабочем положении, поперечное сечение.Вдоль стыка на однойиз соединяемых деталей 1 выполнены выступы 2, На сопрягаемой детали 3 вдоль стыка выполнены пазы 4 с перегородками 5, Под пазами 4 между перегородками 5 установлены магниты 6, а пазы 4 заполнены магнитной жидкостью 7,...

Номер патента: 1196584

Опубликовано: 07.12.1985

Авторы: Передерий, Пустогвар, Старик

МПК: F16J 15/32

Метки: аксиальная, гидродинамическая, манжета

...узла.Роликоопора имеет ось 8 с опорным закреплением, вращающуюся во время работы обечайку 9, по торцам которой запрессованы стаканы 10, При этом 45 ось соединена с обечайкой посредством радиальных подшипников 11, установленных по месту стаканов 10.Подшипники закрыты с двух сторон аксиальными гидродинамическими манжетами 12 и 13, аксиальные полости которых образуют масляную полость 14 подшипникового узла, заполненную примерно на половину свободного объема жидким маслом. 55Манжеты запрессованы в расточках стакана периферийными полками и образуют герметичное сочленение по сопрягаемым поверхностям. При этомманжеты установлены с предварительной аксиальной деформацией упоромрабочей кромки в торец внутреннегокольца...

Номер патента: 1196585

Опубликовано: 07.12.1985

Авторы: Мехтиев, Рагимов

МПК: F16J 15/32

Метки: гидродинамическое, манжетного, типа, уплотнение

...устройств для вращающихся валов.Целью изобретения является повыше ние ресурса работы уплотнения за счет обеспечения равномерного износа губки манжеты путем смещения точек контакта обжимного элемента с поверхностью губки;На фиг,1 изображено уплотнение, общий вид в разрезе; на фиг.2 - вариант выполнения с наклонным расположением линии размещения шариков; на фиг.3 - вариант выполнения с шахматным расположением шариков.В корпусе 1 уплотнения установлена манжета 2, Рабочая кромка 3 манжеты 2 к валу 4 прижата с помощью шариков 5, размещенных в сепараторе 6, который неподвижно соединен с валом 4.Уплотнение работает следующим образом.При вращении вала 4 с ним вращается сепаратор 6 с размещенными в нем шариками 5. 1 арики 5 под воздействием...

Номер патента: 1196586

Опубликовано: 07.12.1985

Авторы: Гагарин, Крашенинникова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...надежности уплотнения за счетпредотвращения износа поводков и,раскрытия стыка пары трения.. На фиг.1 изображено торцовое уплотнение, общий вид в разрезе; нафиг.2 - вид А на фиг.1.Торцовое уплотнение состоит изкорпуса 1, основания 2, крьппки 3,втулки 4, вращение которой передается от вала 5 через водило 6, а также"пр улйГпужщобеспечивающих контакт неподвижных колец 8 трения и вращающихся колец 9 трения. Вращение отвтулки 4 вращающимся кольцам 9 трения передается посредством поводкового механизма, включающего в себя поводковую планку 10, закрепленную навтулке 4 винтом 11 с установленнымина ней накладками 12, подпружиненными в осевом направлении упругимиэлементами (пружиной ) 13. Форма пружин выбирается различной (фиг.2).Накладка 12...

Номер патента: 1196587

Опубликовано: 07.12.1985

Авторы: Толстоухов, Федоров

МПК: F16J 15/46

Метки: соединения, уплотнение, фланцевого

...фланцевого соединениясостоит из крышкии корпуса 2. Уплотнение осуществляется по радиальной поверхности АК крышке (или корпусу) прикрепленнапример приварен,гибкий уплотнительный элемент 3,образующий с крышкой (корпусом) герметичную полость Б, Эта полость соединена через ниппель 4 и канал 5 с авто 25номнымисточником давления. Осевойразмер В герметичной полости превышает осевой размер Г поверхности стыкаА. Свободная поверхность гибкого уплотнительного элемента расположена 30в уплотняемом объеме,Уплотнение работает следующим образом.После сборки фланцевого соединенияполость Б заполняется жидкой или га 587 гзообразнои средои под давлением от автономного источника, Под действием давления среды гибкий уплотнительный элемент...

Номер патента: 1198301

Опубликовано: 15.12.1985

Автор: Гаркуша

МПК: F16J 1/08

Метки: поршень

...к гидроприводу, а именно к рабочим элементам объемных гидромашин.Целью изобретения является повышение надежности и упрощение констРукции поршня.,На фиг.1 изображен поршень, продольный разрез; на фиг.2 - вариант исполнения поршня; на фиг.3 - сечение А-А на фиг.2.Прршень имеет корпус 1, снабженный головкой 2, а со стороны торца 3 корпуса 1 выполнена глухая расточка 4. В расточке 4 коаксиально установлен и закреплен полый стакан 5, с образованием .зазора 6. Дно 7 стакана 5 размещено заподлицо с торцом 3 корпуса 1. Стакан 5 прккреплен к дну 8 расточки 4 герме-тично, например, сваркой трением, За 983012зор 6 сообщен непосредственно с каналом 9 в головке 2. На боковой поверхности стакана 5 могут быть выполнены центрирующие выСтупы 10...

Номер патента: 1198302

Опубликовано: 15.12.1985

Авторы: Матвеев, Постников, Трофимов

МПК: F16J 15/08

Метки: манжетой, металлической, подвижное, самоуплотняющейся, уплотнительное, штока

...прогиб уса 7 31при больших перепадах давления, достигающих 100 кгс(см . Ус 7 выполненв виде конуса, плавно переходящегов торовую уплотнительную поверхность12, по которой манжета 3 устанавливается в корпус 1 с натягом. Упругийус 6 выполнен более толстым и длин.ным, чем ус 7, и имеет цилиндрическую форму. На конце уса 6 предусмотрен выступ 13 в форме торового сегмента с уплотнительной поверхностью,14, которая устанавливается относительно штока 4 с натягом. Выступаниевыступа 13 относительно внутреннейцилиндрической поверхности уса бопределяет зазор 15 между штоком 4и усом 6, величина которого выбранабольше наперед заданного прогиба этого уса от воздействия перепада давления, При минимальных располагаемыхосевых размерах гнезда 2 длина...

Номер патента: 1198303

Опубликовано: 15.12.1985

Авторы: Лекомцев, Морев

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...магнитным узлом и кольцами 5и 6 кольцевые канавки выполнены наторцовых поверхностях полюсных наконечников 2 и 3. Возможна конструкция уплотнения,в которой каждое кольцо 5(6) можетбыть снабжено четыоьмя и более подшипниками 9 качения.Возможна также конструкция уплотнения, в которой подшипники качениямогут быть установлены в подвижныхотносительно колец кронштейнах,позволяющих регулировать равномерность радиального зазора между кольцами 5(6 и валом 7,983032Постоянный магнит 1 с полюсныминаконечниками 2 и 3, кольца 5 и 6, вал 7 и магнитная жидкость 8 в уплотняемых зазорах образуют замкнутую 5 магнитную цепь, соответствующую потоку Ф (фиг,1) .При прохождении потока Ф черезторцовые зазоры-микрощели между маг" нитным узлом и...

Номер патента: 1198304

Опубликовано: 15.12.1985

Авторы: Герасименок, Захаренко, Кац, Козачек, Николаев, Новиков

МПК: F16J 15/56

Метки: уплотнение, штока

...к компрессоростроению и может быть примененов уплотнениях штоков поршней.Цель изобретения - повышение надежности работы в условиях сухоготрения,На фиг.1 изображено уплотнениештока, продольный разрез; на фиг.2 -проставка уплотнения, на фиг.3 -то же, вид сверху.Уплотнение штока содержит рабочие камеры 1. с установленными в нихуплотнительными элементами 2., Междукамерами 1 установлены две проставки 3 и 4 с осевыми расточками 5 и 15Ь, имеющими форму усеченных конусов,обращенных друг к другу большимиоснованиями, и размещенные в каждой расточке теплоотводящие элементы 7, подпружиненные относительнодруг друга и имеющие осевые канавки8 на внутренней поверхности. Теплоотводящие элементы 7 прижимаютсяк 04 3поверхности штока 9 при помощи, пружин...

Номер патента: 1198305

Опубликовано: 15.12.1985

Авторы: Зябликов, Машков, Стеблий

МПК: F16J 15/56

Метки: уплотнительное

...егокромку к поверхности цилиндра 8,обеспечивая создание необходимогоконтактного давления для уплотнениязазора между поршнем и цилиндром.Во втором варианте поршня с направляющим и уплотняющим элементами,в отличие от первого отсутствуютэкспандер и детали его крепления.Направляющий элемент 3 выполненаналогично первому варианту, а .уп.лотняющий элемент 4 выполнен с конической наружной поверхностью так,что наибольший диаметр на концеэлемента превышает диаметр рабочейповерхности цилиндра на величинупредварительного натяга по уплотняю.щей кромке. Для увеличения жесткости уплотняющего элемента его внутренняя поверхность также выполнейа конической с вершиной конуса, направленной в сторону корпусапоршня, что обеспечивает увеличение толщины стенки...

Номер патента: 1200048

Опубликовано: 23.12.1985

Авторы: Вирюкин, Гармазов, Древин, Калитин, Лившиц, Погодин

МПК: F16J 13/22

Метки: быстродействующий, давления, затвор, сосуда

...в закрытом положении, общий вид на фиг.2 - сечение А-А на фиг 1; на фиг,3 - цанговый зажим, разрез, на фиг.4 - установка с механизмом подъема крышки в момент открытия,Быстродействующий затвор сосуда давления содержит корпус 1 сосуда с резьбой на фланце, крышку 2, уплотнение 3, разъемную муфту 4 с замочным штырем 5 и шарнирными штырями 6, сектора которой раскрываются и перемещаются гидроцилиндром 7 при помощи коромысла 8 с тягами, штока 9 и пружины 10, нажимную гайку 11, втулку 12, шпильки 13, ввернутые в муфту, гидродомкраты 14, расположенные в опорной плите 15, которая содиненяется с муфтои цанговыми зажимами 16, снабженными резьбовым стержнем 17 с упорным кольцом 18. Конец стержня ввертывается в шпильку 13.Для доворота нажимной гайки...
