F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1672056

Опубликовано: 23.08.1991

Авторы: Волкова, Климов, Рафиков

МПК: F16J 15/02

Метки: уплотнительное

...нагрева) легкоплавкого материала, находящегося в полости 9, из твердого состояния в жидкое или газообразное с более высоким давлением,Таким образом, устройство позволяет повысить герметичность,Изобретение относится к уплотнительной технике и может быть использовано втепловых машинах, например двигателях,насосах, в частности в двигателях внутреннего сгорания, работающих в условиях неустановившихся тепловых нагрузок,например автотракторных.Цель изобретения - повышение герметичности устройства в условиях переменнойтемпературы эксплуатации, 10На чертеже показано устройство, разрез,Уплотнительное устройство состоит иэметаллической прокладки в виде скрепленных друг с другом колец 1 - 3, расположенной в канавке 4 фланца 5 тепловой...

Номер патента: 1672057

Опубликовано: 23.08.1991

Автор: Пивен

МПК: F16J 15/12

Метки: прокладка

...при деформациях торцов 7 и 8 прокладки с одновременным равномерным выдавливанием наполнителя к торцам, вследствие чего повышается уплотняющая способность прокладки. 1 ил. Гофры 4 на внутренних витках 2 ленты в направлены своей выпуклостью от оси сим с, метрии прокладки, а гофры 5 на наружных свитках 3 ленты - к оси прокладки, причем гофры 4 и 5 выполнены с прямолинейным участком 9,Промежуточные витки 10 ленты 1 вы- Л полнены шириной, равной высоте прямоли нейного участка 9 гофров.Лента 1 выполнена из стали или других сплавов с упругими свойствами, а наполнитель - из асбестовой бумаги или ткани, фторопласта, паронита, керамических или других волокон и различных непластичных материалов.При сжатии прокладки по торцам 7 и 8 внутренние и...

Номер патента: 1672060

Опубликовано: 23.08.1991

Авторы: Красульников, Николаев, Орлов

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...поверхность, обращенная к валу 8, выполнена сферической. Шарнир 7 м.б, выполнен из магнитной резины. Магнитная сила не только притягивает диск б к блоку наконечников 4, но и фиксирует его постоянное положение, Шарнир 7 одновременно выполняет роль уплотнения. 1 э.п. ф-лы, 1 ил. Торцовый зазор 9 ых наконечников 4 магнитной жидкостью Уплотнение рабо ом.Магнитная сила, возникающая в результате взаимодействия магнитной жидкости с полем постоянных магнитов 1 и 2. препятствует ее вытеканию из зазора 9 под действием перепада давления и центробежных сил. Величина этой силы зависит от магнитных характеристик жидкости и индукции в торцовом зазоре 9 и пропорциональна градиенту магнитного поля в поперечном направлении.Магнитная сила не только...

Номер патента: 1672061

Опубликовано: 23.08.1991

Авторы: Дудченко, Карсетов, Комаров, Кравцов, Пляцек

МПК: F16J 15/43

Метки: вала, уплотнение

...1 угол 5-15 свершиной со стороны низкого давления.Полость 15, образованная боковой поверхностью периферийного полюсного наконечника 3 и корпусом 1, заполненавысоковязким немагнитным составом, нейтральным к магнитоактивной композиции.Уплотнение работает следующим образом.Собранные с помощью немагнитныхпроставок 7 и 8 в единое целое концентричные полюсные наконечники 3 - 6 с постоянными магнитами 9 жестко крепятся на валу10 и образуют лабиринт со сложным зубчатым профилем каналов. При вращении вала 10 со значительнымрадиальным биением вала величина уплотняемого торцового зазора 12 остаетсяпостоянной, так как полюсные наконеч 5 ники 3-6 осуществляют плоскопараллельные движения относительно плоскойповерхности корпуса 1 и крышки 2....

Номер патента: 1672062

Опубликовано: 23.08.1991

Автор: Александров

МПК: F16J 15/42

Метки: вала, гидродинамическое, радиальное, уплотнение

...относительно друг друга, например, при помощи пружины 18 соединены между собой шлицевым соединением 20 и установлены на валу 2 на подшипнике 21 с воэможностью свободного вращения относительно вала (фиг,14), при этом сепараторы могут быть снабжены приводом вращения. Тела качения в виде роликов могут быть соединены зубчатым зацеплением со стенкой 5 корпуса 1. 5 10 15 20 25 30 35 40 45 50 55 Уплотнение работает следующим образом.При вращении вала 2 с диском 3 тела качения 4 катятся по торцовой поверхности стенки 5 корпуса 1, при этом вращение тел качения 4 вокруг вала 2 осуществляется свободно в кольцевом канале между диском 3 и стенкой 5 (фиг.2) или принудительно совместно с диском 3 (фиг,3). При свободном вращении тел качения 4...

Номер патента: 1672063

Опубликовано: 23.08.1991

Авторы: Попов, Шобанов

МПК: F16J 15/44

Метки: силового, уплотнение, цилиндра, штока

...отверстия 8 и коническое отверстие 9. Крышки 4 и 5 жестко соединенымежду собой так, что плоскость торца малого основания конического выступа 7 совпадает с плоскостью крышки 5, при этомобразуется кольцевой гарантированный зазор 10, симметричный относительно оси цилиндра. Крышки 4 и 5, обращенныесоответственно к источнику высокого давления и рабочей полости цилиндра, образуют замкнутую полость, сообщенную систочником высокого давления посредством отверстия б в первой крышке 4, а срабочей полостью силового цилиндра - посредством отверстия 8 во второй крышке 5,а также кольцевого зазора 10.Уплотнение работает следующим образом.При подаче рабочего тела через отверстие б в крышке 4 оно проникает в полость,образованную крышками 4 и 5, а...

Номер патента: 1672069

Опубликовано: 23.08.1991

Авторы: Костюнин, Кувшинов, Юрьев

МПК: F16J 15/54, F16K 11/02

Метки: гидравлический, клапан, обратный

...в кольцевой канавке 11, выполненной в средней части поршня 7, наклонные пазы 8 которого выполнены от торцов поршня 7 до кольцевой канавки 11. Ширина 11 проточки 5 больше расстояниямежду концами пазов 8 в зоне кольцевого уплотнения 9 поршня 7, а длина поршня 7 меньше расстояния от торцов 12 и 13 корпуса 1 до начала проточки 5 или равна ему.среднем положении вследс)вие то)о, что ширина проточки 5 1) в расточке 6 больше расстояния между концами пазов 8 в зоне кольцевого уплотнения 9 поршня 7.5 Формула изобретенияГидравлический обратный клапан, содержащий корпус, в котором выполненавнутренняя цилиндрическая расточка с про 10 точкой в средней части, с двумя торцовымиподводами и боковым отводом, соединенным с проточкой, и размещенный в...

Номер патента: 1675370

Опубликовано: 07.09.1991

Авторы: Гавлович, Гура, Селезнев

МПК: C01B 31/02, C04B 35/83, F16J 9/28 ...

Метки: внутреннего, двигателя, кольцо, композиционное, поршневое, сгорания

...кольца и испытывают их на изгиб до разрушения, определяют плотность и модуль упругости.1675370 Таблица 1 П р и м е ч а н и е. Средние значения р, Е и сЪ 1479, 18,51 и 76,99 соответственно Также проводят испытания по определению коэффициента трения и износа колец с различной ориентацией волокон к поверхности трения. Результаты испытаний представлены в табл, 1 и 2.Термостойкостьэтих колец-до 1000 С, Термостойкость колец, изготовленных из пластической смолы (известный). - до 200 С. Рабочая температура в двигателе 1 ч 8,5/11 - 500 С.П р и м е р 2. Поршневые композиционные кольца, изготовленные по известному способу, т. е. без обмотки графитовой оправки бумагой, имеют свойства, представленные в табл. 3.П р и м е р 3, Углеродную ткань...

Номер патента: 1675604

Опубликовано: 07.09.1991

Авторы: Анцупов, Душко

МПК: F16J 15/16

Метки: поршень

...А. Мотыль Заказ 2989 Тираж 432 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к гидравлическим мэюиндм, а именно к поршням и уплотнениям цилиндропоршневых пар преимущественно для насосов.Цель изобретения -повышение надвжности и долговечности.На чертеже изображен поршень, разрез.Поршень содержит сердечник 1 и установленный на нем эластичный уплотнитель 2, Поверхностный слой 3 уплотнителя 2 выполнен с модулем упругости, превышающим в 10-100 раз модуль упругости основной массы 4 уплотнителя 2 и уменьшающимся в направлении, перпендикулярном к поверхности...

Номер патента: 1676458

Опубликовано: 07.09.1991

Автор: Десмонд

МПК: F16J 10/02

Метки: главный, тандемный, цилиндр

...канала 25, кольцевой полости 26 и канала 27, Выпуск рабочей среды из камеры 17 и 21 осуществляется посредством отверстий 28 и 29, Части 1 и 2 цилиндра в зоне камер 17 и 21 снабжены усиливающими их элементами 30 и 31, выполненными в виде гильз из более жесткого, чем части 1 и 2 материала,В варианте исполнения, представленном на фиг.2, пустотелые корпусы 7 и 8 соединены друг с другом непосредственно, например, адгезией или сваркой.Тандемный главный цилиндр работает следующим образом.Приведение Цилиндра в действие осуществляется приложением силы к поршню 4, что вызывает перекрытие канала 23 и, соответственно, прерывание сообщения камеры 21 с резервуаром 9, повышение давления в камере 21 и передачу давления через отверстие 29 к тормозам...

Номер патента: 1676459

Опубликовано: 07.09.1991

Автор: Рудольф

МПК: F16J 15/00

Метки: вала, уплотнения

...с общим присоединительным элемен.ом 84 инертного газа, соединенным с источником инертного газа не показан), Измерительный инструмент 85 поэво;,яет контролировать объем поступления инертного газа,В области шнековых транспортеров 80 в отверстия 79 входят пропускные каналы 86, выходящие из кольцевого канала 87, образующего часть подводящего устройства для перерабатывэемого материала, по которому под заранее заданным давлением подводится перерэбатываемый материалПропускные каналы 86 входят по периметру шнековых транспортеров 80 на расстоянии нескольких шагов винтовой линии от его торца (фиг,2). К шнековым транспортерам 80 примыкают в направлении обрабатывающих приспособлений 3 соответственно возвратные шнеки 88, которые также по...

Номер патента: 1676888

Опубликовано: 15.09.1991

Автор: Белашов

МПК: B61D 7/22, F16J 15/00

Метки: кузова, подвижной, средства, транспортного, уплотнение, части

...наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к железнодорожному транспорту и касается вагонов дляперевозки сыпучих материалов с полами,перемещающихся относительно стенок кузова.Цель изобретения - повышение надежности уплотнения пола вагона,На фиг. 1 изображено уплотнение, общий вид; на фиг. 2 - разрез Б-Б на фиг, 1.Уплотнение состоит из уплотнительного элемента 1., размещенного в выемке пола2, и выполнено в форме цилиндра, смонтированного с возможностью поворота на горизонтальной оси 3, опирающейся навтулки 4 и уплотнители 5. Для равномерногоприжатия элемента 1 к стенкам кузова с нимвзаимодействует подпружиненное пружинами 6 относительно пола 2 прижимные валики 7 и...

Номер патента: 1679102

Опубликовано: 23.09.1991

Авторы: Булатов, Соколов

МПК: F16J 1/16

Метки: палец, поршневой, составной

...1).Размеры канавки 2, 3 выбирают с учетом размеров корпуса 1, а размеры выступа 6. 7 - исходя из условия беззазорного сопряжения с канавкой 2, 3. У расходяшейся канавки 2 (см, фиг. 2) диаметр основания Осс меньше диаметра вершины Овер, Ширина "а" канавки в сечении 11-1 при вершине меньше ширины б 1 в сечении П 1-П основания, Ширина "б 2" выступа крышки в сечении П 2-П 2 равна или несколько больше ширины канавки б в сечении П 1-П 1, а ширина "а 2" в с),чении 12-12 выступа всегда больше ширины "а" канавки на величину уточнения выступа при его раздаче, У сходящейся канавки 3 (см. фиг, 4) диаметр основания 00 сн. больше диаметра вершины Овир. Размеры канавки выбирают аналогично изложенному с учетом увеличения ширины выступа заглушки в...

Номер патента: 1679103

Опубликовано: 23.09.1991

Автор: Коротов

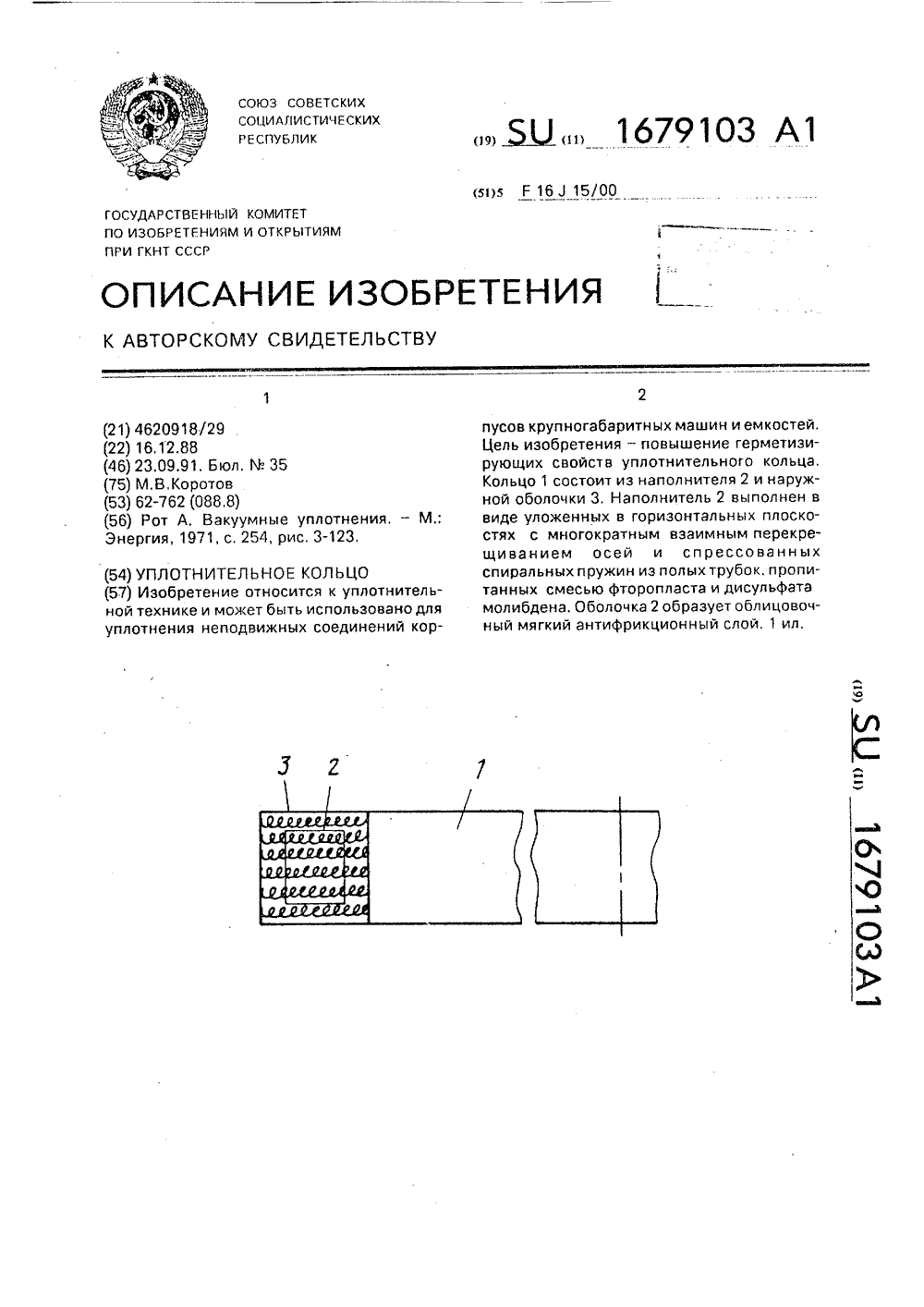

МПК: F16J 15/00

Метки: кольцо, уплотнительное

...дисульфидом молибдена, Оболочка образует облицовочный слой, скрепляющий пружины, создающий мягкую антифрикционную оболочку. Изобретение относится к уплотнительной технике и может найти применение дляуплотнения неподвижных соединений корпусов крупногабаритных машин и емкостей.Целью изобретения является повышение герметизирующих свойств кольца.На чертеже представлено уплотнительное кольцо, разрез,Уплотнительное кольцо 1 состоит из наполнителя 2 и наружной оболочки 3, Наполнитель 2 составлен из спиральных пружин,навитых из.отрезков трубок, уложенных вгоризонтальных плоскостях с многократным взаимным перекрещиванием осей повсем направлениям и спрессованных под 15давлением до частичногоо (20-40) заполнения объема кольца материалом...

Номер патента: 1679104

Опубликовано: 23.09.1991

Авторы: Тривайло, Юхименко

МПК: F16J 15/00

Метки: уплотнительное

...как при навивке трехгранной пружины в ней возникаютупругие деформации, то при сходе витков с трехгранной оправки вершины витков естественным образом располагаются по винтовой линии, что вызвано некоторым раскручиванием пружины, Угол подъема винтовых линий вершин а, Ь, с, витков для несложенной з кольцо пружины может быть изменен до треоуемой величины дополнительной закруткой ее концов в противоположные стороны. Шаг винтовых линий равняется (для пружины, не соединенной в кольцо) длине пружины, деленной на число совершаемых при закрутке оборотов, и может легко регулироваться в зависимости от требуемых условий, Кольцо изготавливают следующим образом.На трехгранной оправке навивают пружину и режут ее на отрезки, длина которых равна длине по...

Номер патента: 1679105

Опубликовано: 23.09.1991

Авторы: Гринберг, Лацкий, Мамонтов

МПК: F16J 15/32

Метки: вала, уплотнение

...для снижения потерь электрической машины, вызванных трением рабочих кромок 5 и б уплотнения по поверхности 7 вала при его вращении. Уплотнение вала установлено в агрегате так, что уплотняющие рабочие губ.и 3 и 4 образуют конусные поверхности одна в другой, вершины которых направлены против действия сил давления Р рабочей среды(жидкости или газа, например воды или воздуха), Для обеспечения плотного сопряжения рабочих кромок 5 и б с уплотняемой поверхностью 7 диаметры отверстий рабочих кромок 5 и б до сборки выполнены меньше диаметра вала.При вращении вала в агрегате, создается избыточное давление рабочей среды, которое передается на уплотняющую рабочую губку 3 и изгибает ее, при этом положение рабочей кромки 5 остается...

Номер патента: 1679106

Опубликовано: 23.09.1991

Авторы: Лысенков, Михалев, Сайкин

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...установлены равномерно по окружности на наконечнике 4. Магнитопровод6 с кольцевым выступом 7, выполненный изнескольких частей, замыкает магнитную систему и обеспечивает прохождение магнитного потока Ф по пути: постоянный магнит5, магнитопровод 6, полюсной наконечник2, торцовый зазор д , вал 8, зазор д , полюсный наконечник 4. Магнитная жидкость 35удерживается в торцовом зазоре д магнитным потоком Ф, В рабочем режиме магнитный поток имеет максимальное значение,необходимое для удержания избыточногодавления. 40При сборке корпуса и вала каждую частьмагнитопровода б перемещают по плоскости постоянных магнитов 5 так, что кольцевой выступ 7 магнитопровода 6 переходит споверхности наконечника 2 на наконечник 45", и между магнитопроводом б...

Номер патента: 1681044

Опубликовано: 30.09.1991

Авторы: Алексеев, Гаркуша, Зюбанов, Лысенко, Медяник, Ткаченко, Торговицкий

МПК: F04B 21/04, F16J 1/00

Метки: гидромашин, объемных, поршня, пустотелого

...тичности внутренней На фиг. 1 показа пустотелого поршня; расположение центра ки перед их сваркой; разрез окончательно пустотелого поршня. Способ изготовл шня заключается в и динении деталей по сварки трением и по нической обработки поршня. В заготовке корпу ют внутреннюю полос приваривается концоосится к гидромашинои к поршням для обькоторые используются темах и приводах разсредств.я - обеспечение гермеполости поршня, н продорльный разрез на фиг, 2 - взаимное льной трубки и крышна фиг. 3 - продольный, сваренной заготовки нюю полУстанавлют трубкследуюпоследисваркойтрубки, вкрышкуку приваютеесконцомкрышки ость в заготовке корпуса поршня, ивают в полость трубку, Соединяу с дном корпуса и крышкой с пощей механической обработкой ей....

Номер патента: 1681091

Опубликовано: 30.09.1991

Авторы: Мягченко, Ремарчук

МПК: F16J 1/02

Метки: силовой, цилиндр

...5 и 6. В поршне 3 имеются сквозные осевые каналы 7, последовательно расположенные друг за другом по окружности торцовой поверхности поршня 3. В сквозные осевые ганалы 7 встроены оппозитные обратные клапаны 8 и 9,По наружной поверхности поршня 3 в центральной части размещена разделительная герметизирующая перегородка 10, у торцов которой по обе стороны выполнены кольцевые проточки 11 и 12, сообщенные с каналами 7 радиальными сверлениями 13 и 14.Поршень 3 выполнен в виде двух усеченных конусов 15 и 16, соединенных по основанию меньшего диаметра, причем диаметр больших оснований конусов вьгбран из условия образования гарантированных рабочих зазоров 17 и 18 между поршнем 3 и корпусом 1.В зоне между проточками 11 и 12 канал 7 выполнен с...

Номер патента: 1681092

Опубликовано: 30.09.1991

Автор: Александров

МПК: F16J 15/44

Метки: вала, уплотнение

...2, захватывают уплатняемую среду и приводят ее в совместное вращение. За счет сил вяэкостного трения тела 3 качения создают динамическую составляющую перепада давления, направленную на возвратуплотняемой среды, 1 ил. При вращении вала 1 тело 3 качения центробежными силами выбрасываются из канавки 4 в радиальный зазор 5 до упора и касания поверхности корпуса 2, захватывают уплотняемую среду и приводит ее в совместное вращение.За счет сил вяэкостного трения тела 3 качения, расположенные по винтовой линии, создают динамическую составляющую перепада давления, направленную на возврат уплотняемой среды, и препятствует ее перетеканию во внешнюю среду.Необходимый перепад дав ия, создаваемый телами 3 качения, обесп вается режимными и...

Номер патента: 1681093

Опубликовано: 30.09.1991

Авторы: Крылов, Шкиря

МПК: F16J 15/44

Метки: вала, уплотнение

...2 и валом 1. Одновременно жидкость через канал.7 заполняет кольцевые канавки 6, в результате чего прокладка 5 и опорное кольцо 4 частично разгружаются от действия осевой гидравлической нагрузки, обусловленной перепадом давления,Осевые вибрации корпуса 3 гасятся на эластичной прокладке 5 и не передаютсяна стык плавающего кольца 2 и опорного кольца 4, в результате чего их торцовые стыки не разрушаются, чем повышается надежность устройства и снижаются утечки,Работа устройства при осевых вибрациях корпуса Х сопровождается изменением высоты прокладки 5, а следовательно, и обьема канавок 6. Трение жидкости о стенки каналов, по которым она перетекает из канавок 6 в уплотняемую полость Б и обратно, приводит к дополнительному рассеиванию...

Номер патента: 1682699

Опубликовано: 07.10.1991

Авторы: Батаногов, Демченко

МПК: F16J 13/02

Метки: аппарата, высокого, давления, затвор

...затвор аппарата высокого давления, продольный разрез; на фиг.2 - разделка стыка под сварной шов,Затвор аппарата высокого давления содержит корпус 1 с фланцем 2, на внутренней поверхности которого выполнена кольцевая выточка 3, крышку 4, соединенную с фланцем 2 посредством шпилек 5, и герметизирующий гибкий элемент 6, приваренный по контуру к фланцу 2 со стороны его выточки 3 и прижатый к крышке 4.На цилиндрической поверхности 7 фланца 2 со стороны выточки 3 выполнена кольцевая канавка 8, гибкий элемент 6 имеет по периферии бурт 9 с плавным сопряжением с поверхностью гибкого элемента 6, На наружной цилиндрической поверхности бурта 9 напротив кольцевой канавки 8 фланца 2 выполнена кольцевая канавка 10, образующая совместно с кольцевой...

Номер патента: 1682700

Опубликовано: 07.10.1991

Авторы: Алферова, Капоровский, Кондаков, Котия, Куликов, Юрцев

МПК: F16J 15/02

Метки: разъемного, соединения, уплотнение

...быть меньше суммарной высоты Б шайбы 5 и толщины оболочек 6 и 7,При сборке уплотнения кромки 14 и 15 оболочек 6 и 7 соприкасаются с уплотнительными поверхностями 4 и 3. При увеличении нагрузки происходит смятие , оболочки и упругая деформация шайбы 5, сечение шайбы 5 поворачивается и расстояние между нагруженными участками, измеренное в радиальном направлении размер А), уменьшается, таким образом жесткость шайбы 5 увеличивается с ростом ее деформации. Максимальный поворот сечения зависит от наклона конического участка 10 или 11 торцовой поверхности шайбы 5. С ростом наклона конических участков 10 и 11 возрастает диапазон допустимых упругих деформаций шайбы 5 и снижается ее жесткость. 8 связи с этим существует область оптимальных значений...

Номер патента: 1684566

Опубликовано: 15.10.1991

Авторы: Вербаховский, Максименко

МПК: F16J 1/10

Метки: гидроцилиндр

...7 подведен канал8 для ввода шариков 5, ось которого совпадает со стыком поршня 3 и штока 2 и который может быть выполнен резьбовым. Дляисключения выпадания шариков 5 служитограничитель их перемещения, выполненный, например, в виде стопорного винта 9.Последовательность сборки гидроцилиндра следующая.На шток 2 устанавливают поршень 3.Проточки 6 и 7 при совмещении образуюткольцевую канавку, в которую по каналу 8подают шарики 5 до заполнения кольцевойканавки. Устанавливают стопорный винт 9.(57) Изобретение относится к гидромашиностроению, а именно к соединению поршня гидроцилиндра со штоком, Цель изобретения - повышение надежности, Гидроцилиндр состоит иэ поршня, штока и соединительного узла в виде шариков, расположенных в канавке,...

Номер патента: 1684567

Опубликовано: 15.10.1991

Авторы: Онохин, Ткачев

МПК: F16J 15/02

Метки: доска, неплотностей, соединении, труба, трубная, устранения

...доска в отверстие на конце трубы 1 вставляют трубчатую гайку 3, на наружной конической поверхности 4 которой выполнена коническая резьба. а на внутренней поверхности - место 5 под гаечный ключ. Усилие прижима трубы к доске регулируют посредством перемещения вдоль оси трубы и вращения гайки, при этом предотвращается чрезмерная нагартовка и ухудшение свойств материала трубы, благодаря чему повышается надежность соединения. Вследствие того, что операцию можно быстро и удобно проделывать многократно, повышается ремонтопригодность соединения. 1 ил. наружной конической поверхности 4 которой выполнена коническая резьба, а на внутренней поверхности - место 5 под гаечный ключ с внутренним шестигранником. По мере ввертывания и одновременного...

Номер патента: 1684568

Опубликовано: 15.10.1991

Авторы: Земсков, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...подвижными и неподвижными деталями, заполнено запирающей жидкостью под давлением, превышающим давление в аппарате.Составное кольцо трения (фиг. 2) торцового уплотнения состоит из графитового кольца 11 и металлической обоймы 12. На внутренней цилиндрической поверхности металлической обоймы 12 выполнена кольцевая проточка 13 с каналами 14 и 15, образующая с нару ной цилиндрической поверхностью графитового кольца 11 герметично замкнутую полость 16, заполненную легкоплавким материалом 17 с высокой теплопроводностью. Герметизация графитового кольца 11 в местах его посадки в металлическую обойму 12 осуществлена термореактивным клеем 18, например, на основе эпоксидной смолы. Перед сборкой составного кольца трения на наружную...

Номер патента: 1686208

Опубликовано: 23.10.1991

Авторы: Березин, Тихонов, Федорочев

МПК: F02F 11/00, F16J 15/12

Метки: внутреннего, головки, двигателя, прокладка, сгорания, цилиндров

...кольца 7 равен среднему диаметру гориэонтальнсго участка 5, П)окладка уплотняет газовый стык слеюааеЪ дующим образом,При сгорании топлива в камере сгора ния прорыву газов в стык между головкой и СО блоком цилиндров препятствуют поверхно сти огнезащитного кольца, При этом надеж- с 1 ность стыка обеспечивается в большей мере ( в сечении, проходящем через проволочное кольцо 7, где давление сжатия выше, чем в других сечениях при одинаковом усилии затяжки болтов, крепящих головку цилиндров, т.к, плогцадь опоры над проволокой меньше,Для получения еще более надежного стыка. например на высокофорсированных дизелях с турбонаддувом, необходимо повысить усилия сжатия прокладки, При этом прокладка должна быть более прочной во избежание...

Номер патента: 1687833

Опубликовано: 30.10.1991

Авторы: Марченко, Севрук, Тринев, Шокотов

МПК: F02F 11/00, F16J 15/02

Метки: внутреннего, двигатель, сгорания

...воздушной магистрали 11 в головке 5 с компрессором, например, тормозным, В замкнутой воздушной полости компрессором поддерживается избыточное давление сжатого воздуха, превышающее давление в системе ВТО, Утечки воды из системы ВТО устраняются, дизель работает надежно, 1 ил. единенные между собой сквозными отверстиями 10 в прокладке 7 с образованием замкнутой воздушной полости, которая посредством воздушной магистрали 11 в теле головки 5 соединена с компрессором (на чертеже не показан).Уплотнение осуществляется следующим образом,При работе дизеля вода под избыточным давлением из полости 2 блока 1 по переточным отверстиям 3 и 4 поступает в полость 6 головки, При этом приводной компрессор, например тормозной, создает избыточное давление в...

Номер патента: 1687966

Опубликовано: 30.10.1991

Автор: Толстов

МПК: F16J 9/00

Метки: поршня, уплотнение

...ИзобретеВВие относится к уВВГВотнительной технике и может быть использовано ВВустройствах у 11 лдтнения штока или п(ВГ)ВВ 1 В 51одностороннего действия, в частВВости дляуплотнения поршВВя привода, отсечного клапаВВа высокого давления и т.п,ЦольВО 11 зобоете 1111 я является повышеВВие надеж 11 ости угВлот 51811 ия при высокихрабочих давлениях и температурах,На чертеже схемвти ВВВО показано уплотненио, разрез.) стройсгзо содерж 11 т у 11 лотнительВВОе 1и за:ци Вное 2 кольца, установленные в кольцевой канавке 3 п(1 рВВ 11151 4. На торцовгВйповерхности головки порвВВВя 4 выг)ол 51811 15фиВурньВй бурт 5, распело)кнный со сторо.ны вьВсокого давления, Наружная поверхность бурта 5 выполнена в видеСОГВряя(ЕННЫХ 1)ОВОрХН(ге)81, Одна ИЭ...

Номер патента: 1687967

Опубликовано: 30.10.1991

Автор: Флаксин

МПК: F16J 9/20

Метки: кольцо, маслосъемное, одноэлементное, поршневое

...Угол атгибалег;естков 10 кторговс:,м полкам 8 составляет В с)Об)одном состоя 11 100 - 105,Г,ОЛЬЦО ИЗГОГВГ 51 а)ОТ В СЛЕДУОЩЕй Ггаследо Вате 1 ьссости,Иэ стальнОЙ х)еггтьг 1)ет одам штамповКИ иЭГСгтагИ)ВЕТС 51 ЗВГОТОВКВ, КоггцЕПЫЕучастки 9 каждого удлиненного Выступа бвыгибаются по луге оксжности дна 11 канавкиОгогвця 12, 8 а Ге 1 ОсуЦествляется Обре;Ованио торцовых 8Ориэоцтальсгых)полок, После этого эа отовка изгибается вкольцо. Прц этом пере)иычка 1 приобретаетцилицдри.ескуго форму, После этого на ней(10 специальной О 1 ра)кес методам падрезки выпол )я)отсл д)а гарилельсых, прерыВИСТЫХ, .РЕКРЫ)Ю)ИХ ДРУГ ДРУГа РЯДаПроавзсй, РтаигуГЫЕ Края КатарЫХ Обраэуют мэслос ьеьсные скреб)к 31,ОТОГНУТЫЕ КОДЛ 101) ЕЗ.;Й, ОбРВЭУЮЦ.,ИЕмэсласьем)Ые...
