F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 179145

Опубликовано: 01.01.1966

Авторы: Комаров, Липовский, Насонов

МПК: F16J 15/32

Метки: вала, карданного, подшипника, уплотнения

...улучшить уплотнение и увеличить срок службы подшипников карданного вала,На чертеже изображено уплотнительное устройство, продольный разрез.Устройство состоит из тонкостенного металлического колпачка 1 и установленной в нем манжеты 2, внутренняя отбортовка 3 которой снабжена кольцевыми выступами 4 и поджата к цапфе 5 подшипника кардана двумя браслетными пружинами б.Аанжета армирована кольцом 7. Колпачок надет на корпус 8 подшипника и его кромка завальцована в канавку 9 с установленным в ней резиновым кольцом 10. На цапфу до упора в ее уступ плотно падета резиновая шанба 11, армированная кольцом 12 ц снабженная на торцовой поверхности кольцевыми выступами 13, контактирую шими с торцовой поверхностью колпачка.Поджатие корпуса 8...

Номер патента: 179392

Опубликовано: 01.01.1966

Авторы: Сайтов, Устенко, Шишов

МПК: F16J 15/46, G01T 5/06

Метки: камер, низкотемпературных, пузырьковых, стекол, уплотнения

...рамкой, а с другой - пропущена между прижимным фланцем и корпусом 15 камеры. Устройство для уплотнения стекол низкотем пературных пузырьковых камер по авт. св.164083, отличающееся тем, что, с целью улучшения герметизации объема камеры и упрощения самой конструкции уплотнения, гибкий надувной элемент и жесткая компенси рующая рамка установлены между прижимным фланцем н стеклом камеры. 1Изобретение относится к области исследования свойств элементарных частиц с помощью пузырьковых камер.Одной из трудностей при эксплуатации таких камер является уплотнение стекол, через которые производится фотографирование изучаемых взаимодействий,В основном авт. св.164083 описано устройство для уплотнения стекол низкотемпературных пузырьковых камер,...

Номер патента: 179561

Опубликовано: 01.01.1966

Автор: Притыко

МПК: F16J 1/22

Метки: головкойшатуна, поршня, соединения

...и удерживается охватывающей его обоймой.Это позволяет увеличить нагрузочную способность опоры головки шатуна и упрощает монтаж.На чертеже изображено устройство для соединения поршня с головкой шатуна.Устройство для соединения поршня 1 с головкой 2 шатуна включает расположенные в поршне нижний вкладыш 3 и верхний вкладыш 4, прижимаемый гайкой 5. Опорная часть 6 головки выполнена двухсторонней сегментной по радиусу, превышающему радиус поршня. Верхний вкладыш 4 - разъемный и удерживается охватывающей его обоймой 7,Увеличение опорной поверхности голонкишатуна достигается тем, что обойма 7 и гай ка э выполнены с внутренними днаметрамн,меньшими, чем днамстр головки 2, что позволяет заводить через ннх головку шатуна н закреплять ее в нужном...

Номер патента: 180030

Опубликовано: 01.01.1966

Авторы: Майоров, Плтсптни

МПК: F16G 11/12, F16J 15/16

Метки: 180030

...муфты устанавливаются герметизирующие кольцевые прокладки в виде полушайб, охватывающих удлиненную безрезьбовую поверхность стержней, что позволяет исключить влияние внешних факторов на резьбовую часть.На чертеже показан общий вид талрепа с частичным разрезом.Талреп состоит из стяжной муфты 1 с резьбовыми отверстиями, с одного конца с левой резьбой, с другого - с правой, и двух стержней 2 с проушинами 3 и наружной резьбой, с левой и правой, выполненной на их концах 4,ввинчиваемых соответственно в резьбовые отверстия стяжной муфты, С торцов стяжной муфты установлены герметизируюшие кольцевые прокладки 5 в виде полушайб, которые 5 крепятся к торцам прц помогцц винтов б иметаллических полушайб 7, Кольцевые прокладки, охватывая стержни...

Номер патента: 180032

Опубликовано: 01.01.1966

Авторы: Домбровский, Коробецкий, Перский, Френкель

МПК: F16J 1/12

Метки: поршневого, поршнем, соединение, штока

...я фиксяци 5 Подпорного кольца Оезрсзьбовая.Такое выполне 1 Пе устройст.я позволило повысить надежность соединения, упростить и ) СКОРИТЬ ЕГО МОНТЯЖ и ДЕЫ 01 Г Я 2 К.Безрезьбовая фиксация подпорного кольца может Оыть Осуществлена впчтреЕшим дияыетром цилиндра или охватыг 5 яющим кольцом пружинным кольцом, входящими в выточку порппгя пли штока.11 а фиг. 1 изображено соединение поршневого штока с поршнем; на фиг, 2 - соеди.ение поршневого штока с поршнем, где фиксация подпорного кольца выполнена охватывающим кольцом и прузкиппым кольцом.Соединеш 1 е пориьпевого штока 1 с поршнем 2 содержит разрезное подпорное кольцо 3 5 расиорпос кольцо 4, надетое ня выточку шток 1. Распорнос кольцо 9 выпол 1 спо также рязрезиьв 1 и расположено в выточке...

Номер патента: 180033

Опубликовано: 01.01.1966

Авторы: Коневалов, Семенов

МПК: F16J 15/32

Метки: торцовое, уплотнение

...постоянство контактного давления в уплотняемой паре. Кроме того, упругий рез 11- новый слой компенсирует возможное биение торца диска вала и неточность установки опорного диска.На фи г. 1 показана установка уплотнения ном валу гидромашины; на фиг. 2 - ция резино-металлического кольца. Резино-металлическое кольцо 1 в сооре з:1 прессовано в крышку 2 и удерживается от поворота шти 1)тох 1 д. Вр 1 цак)цаяс 51 ч:1 ст 1 илотнения выполнена в виде диска 1, плот)1 о 5 посаженного на вал. Предварительный поджим уплотнения регулируется прокладками 5.Утечки через уплотнение отводятся в дренаж через штуцер 6. Для предотвращения наружных утечек установлена манжета 7.10 Резино-металлическое кольцо состоит изопорного бронзового диска 8 и стального...

Номер патента: 180034

Опубликовано: 01.01.1966

Авторы: Адибеков, Государственный, Новский, Проектный, Рум, Селихов

МПК: F16J 15/34, F16J 15/54

Метки: 180034

...нефтяных насосов, солср)кдцее нес" иуа гильзу, связанную с заИзвестны торцовые уплотнения вращающихся Валов, ндп 1)имер центробе)нных нефт 5 Пх насосов, содсржспцис несущую гильзу, связанНУ 0 С ЗЯКРСП"ЕННЫХ Ис ВЯСТОПОРН 11 М КОЬ- цом со стяжиым болтом, пеподвижное кон тактнос кольцо и устаоленное пд гильзе врацяОщссся контактное кольцо, полжи.демос к неподвижному колиу пружиной и ддв;синем рбосЕй Среды.В предлагаемом торцогом уплотичПн нс суцдя гнльзд имеет один нлн нескол;ко торЦОВ 11 Х ВьСУПОВ ВХОДЯ ИНХ В ПсЗЫ СТОНОРНОЙ кольця н фнкси 1)у(гс) В нем 1)окО 011 ПОс 1)х - НОСТЬЮ СТЯЖНОГО ООЛТсс, ВХО;Я ЩЕГО В ГНСКУ ня одном из выступов пльзы, что позволило 15 ИС 1(ЛОЧНТЬ ДсфОР.)с)ЦПИ ВД.1 Я Н ГНЛЬЗЬ П 1)н Ъ 10 НТЯЯ(Е, Я Тс 1 К)КЕ...

Номер патента: 180035

Опубликовано: 01.01.1966

МПК: F16J 15/32

Метки: 180035

...ы концы ус 015 .1 яижеты и иругого металл 1 ческого кольсцс 1 3,-обрдзио:о сечеии 5 пО,живаютс 51 к Глоти 51 е)гьхг Г 101)срхноСТЯВ 1 К 0.1 ЬЦОМ ЕЛИИЙОО)М 1 ЗНОГСС 1 СИИ 5.Нд чертеж; нзобрджегго прелложсчщое уп лотнение.;)сПЛОТИС)51 сс ПОДВИЖНЫХ СОЕДИИСИИй СОСтОИт из метал:0-фтороплястовых пасотов 1, оггоргюй буксы 2, предохраняющей от ооковых уси- ЛИЙ. и тарЕЛЬЧатЫХ Пружпп с, СОЗдя)ОЩИХ ПО стояииое поджатие.1 г-обрдзи с) я м я жетя 4 из рторогглс) стдтефлона) размещена 13 зсгмкиутоы Объеме ме)ед) коль свой тоикостсии 01 метяллическ 011 обоймой,) корытообразиого сечения 11 упру ГИЗ МЕтсЧЛЛИЧЕСКИМ КОГЬЦОМ)с -Об)11 ЗИОГСС )ения таким образом, что ес усы с остаются ИЕ 51)ИЕрЫТс)11 ОООН)1 ОИ с). С)ТИ МСЬ ПОЛ ЛЕ 1 и 13 ие) сил...

Номер патента: 180440

Опубликовано: 01.01.1966

Авторы: Задеоен, Ческдя

МПК: F16J 15/08

Метки: крышки, резервуара, уплотнение

...5 1 и,Оской ч стп колНи(1. ьно подтя ОВРЕМЕННО кладю 2 иых поверхИЗВСС 1 ПЫ ПЛОСКИЕ КОЛЬЦЕВЫЕ П 1011.;. ЬЛЬ прижпзгаЕМЫЕ НаКИМН 1 М коЛЫгох к;1 СкапгнМ В одной плоскости торцовым поверхпост 51 м корпуса резервуара и крышки.Прегьтагаемое уплотнение отличается о 5;1 зВсстнг.гх тем, что прок.тадка гтривггрпваетя НО внешней и внутрснпей кромкам к корпус резер вуа р а и кр ыш ке.Кроме того, прокладка может иметь г,51 л помещенный В кольцевую выточку накпмп 1;0 кольца.Это отличие обеспечивает гсрметпцпс 1 уплопгения при высоких давлениях. Применение прокладки с гофром улучшает компсггс;:.- цию температурных деформаций прокладки,.На фиг. 1 изображено уплотнение с;1 лоским герметизирующпм кольцом 1 рВрез по Вертикальной оси резервуара);...

Номер патента: 180441

Опубликовано: 01.01.1966

Автор: Богданов

МПК: F16J 15/52

Метки: вала, гидродинамическое, уплотнение

...хрома. Минимально допустимая величина кольцевого зазора между гильзой и валом и элементы гильзы выбираются конструктивно и в зависимости от физических свойств уплотняющей жидкости в рабочих условиях. Гильза свободно подвешена в корпусе 8 на сильфонах 4 или резиновых втулках (упругих мембранах) 5 и предназначена для герметичного уплотнения вращающегося вала, одна часть которого расположена в атмосфере А, а другая - в газовой или жидкостной среде 1. стороны гильза подпружпнена тремя цилиндрическими пружинами 7.С целью воспрепятствования вытеканиюсмазывающей жидкости нз кольцевого зазо 5 ра за пределы гильзы, на внутренней ее поверхности на одном конце выполнена праваяпрямоугольная резьба 8, и на другом - левая резьба 9 с таким...

Номер патента: 180521

Опубликовано: 01.01.1966

МПК: B65G 5/00, E04H 7/02, F16J 15/06 ...

Метки: газа, герметизирующее, нефтепродуктов, подземных, хранилищ, шахтных

...хранилища,На чертеже изображена схема предлагаемого устройства.Ооолочка 1 сферической или цилиндрической формы соединена с опорной стенкой 2 натяжным приспособлением у. Вогнутая поверхность оболочки обращена в сторону давления хранимого продукта, что обеспечивает работу оболочки на растяжение и снижает общий вес устройства. Между оболочкой и стецамн хранилища расположена уплотцяющач прокладка 4. Для предохранения горной породы от возможных местных перенапряжении и сколов предварительно возведена поддерживающая рама 5 из бетона обычного состава. о герметизцру ется тем уплотняющей п яжцого прцспосооле продукта ца оболоч ое уплотнение.частичного проник продукта через гор екотором расстояшвторое, дублируюц о герметцзцруюгцее предварцтель...

Номер патента: 180874

Опубликовано: 01.01.1966

Авторы: Ленинградское, Массарский

МПК: B65D 45/00, F16J 13/00

Метки: запор, затяжной

...ОСЬ 1 тЫЧЯГЯ ВЫПОЛЦЕпт ПОВО- ротцой, и:, сет ырсзы ц гыступяет за пределы Ьт 21 С .; )10; т) ЕЕТ 3 К)ЬТЬЙ ПЯЗ Д,151 СОВ,1 СЦ;СЦЦЯ Сто С ВЬ 1 СГ",ЯопЕЙ Ч)СТИО ОСЦ ПРЦ 5 ЗЗКт)ЫТЦ 3,.01 т;. ИЗВЕСтЕЦ ЗатЯжЦОИ ЗаПОР ДЛЯ ПРИТ)тГИВЯ- иия крышки к корпусу, со теркаипЙ ршг. СВЯЗЯИЦЫй С КОРЦУСО.т ПОСРЕДСТВОМ ОСЦ, тССУЩЕЙ ИЯРИИ 1)ИО УСТ:1 ИОВЛЕНИЫ 1 Кт)10 К. КООРЫЙ ВЗантМОДЕйетВУЕт С КРЫШКОЙ.ПрсдЛЯГЯЕМЫИ Затяжцон 32 ПОр ООС 1 ЕЧП- вает надежную фиксацию деталей запора в 31 КПЫТОЪ ПОЗ 0)КЕПЦЦТО ДОСТИГЯЕТС 51 ТС)1, ЧТО ОСЬ РЫЧЯЯ ВЫПО;1 ЦЕ 12 ГОВОРОТНОП, И)ССТ вырезы и выступает за пределы рыцзгя, В крюке сделан закрытый паз для сов)12 цепи 1 ЕГО С ВЬ 1 СТУПЯ ОПЕЙ 1 ЯСТЬЮ ОСИ ПРЦ ЗЯКР 1 ТИ 1 т запор,112 фИГ, 1 Изоортжси ПРЕдЛЯГС;ЫЙ 31 цдр, Вид...

Номер патента: 181452

Опубликовано: 01.01.1966

Авторы: Вид, Кошкииа, Френкель

МПК: F16J 1/08, F16N 1/00

Метки: возвратно, втулка, движущихся, других, опорная, плунжеров, поступательно, шток08

...изображен уплотнительный узел газового поршневого компрессора.Опорная втулка штоков, плунжеров и других возвратно-поступательно движущихся деталей имеет опорную часть 1, выполненную с заливкой баббитом и расточенную по диаметру, превышающему диаметр штока 2 на толщину пленки масла при условии жидкостного трения; конические поверхности 8 и 4 по концам опорной части 1, обеспечивающие устойчивость масляной пленки при возвратно-поступательном движении штока 2, винтовые многозаходные канавки б, кольцевой канал б, проточки 7 и сверления 8 и 9 для подвода и отвода масла.Масло из сверления 8 разделяется на дза потока таким образом, что часть его проходит через торцовую щель 10 и попадает в зазор между втулкой и штоком, а другая часть...

Номер патента: 190738

Опубликовано: 01.01.1967

МПК: F16J 15/26

Метки: 190738

...манжеты для штоков и плунжеров насосов, представляющие собой втулку, внутренняя поверхность которой облицована резин, привулкапизированной к металлической части и выступающей за ее пределы, известны. Однако известные уплотц манжеты не обеспе.чивают удобства при обслуживапп и монтаже их,В описываемой манжете этот недостаток 10устранен. Сущность изобретения заключаетсяв том, что вместо манжет, выполнеиых в виде сплошных втулок, применена резино-металлическая маптежа, выполненная из двух резино-металлических полувтулок с диаметральной 15плоскостью разъема, с внутренним круговымвыступом, отделяющим уплотнительную частьманжеты от направляющей;На чертеже изображена предложенная резито-метагтлическая уплотпительная канкета. 20Она...

Номер патента: 190739

Опубликовано: 01.01.1967

Авторы: Бинков, Калиновский, Осипов, Чернобай

МПК: F16J 13/16, F16J 15/28, F16K 3/04 ...

Метки: герметичный, затвор, мог, шлюзовой, •fa•"i

...и предо ротора вследствие и Предмет из тени я Известен герметичны и шлюзовои затвор,содержащий корпус, оборудованный роторомкрыльчаткой с валом, выносными подшипниками и торцовыми крышками с сальниковыми уплотнениями, выполненными в виде колец, Известный затвор при увеличении герме.тичности за счет уменьшения зазоров заклинивается,В конструкции предложенного затворакольца сальникового уплотнения имеют различный диаметр и толщину, причем одна частьколец (рабочие кольца) образует с корпусомнулевой зазор, а другая имеет меньший диаметр и образует пазы между рабочими кольцами.1 акая конструкция увеличивает герметичность затвора н ликвидирует заклинивание.На чертеже изображен обций вид затворав разрезе. Корпус 1 затвора оборудован...

Номер патента: 191182

Опубликовано: 01.01.1967

МПК: F16J 15/00

Метки: 191182

...содержит цилиндр 1 с установленными в нем испытуемым 2 и герметизирующим 3 уплотнениями. Натяг в уплотнениях регулируется цакимными гайками 4.В цилиндре перех 1 ещается плункер, Выполненный составцым из двух элементов - рабочего плуцжера б и вспомогательного плунжера б, соединенных стяжным оолтом 7. Плунжер упирается в торец тарированной втулки с, ца которую наклеены тензодатчцки. Втулка монтироваца в ранчцй плуижер 5, сопрягающийся с испытуемым уплотнением.Устройство работает следующим образом. Прц возвратно-поступательном движении составного плуцкера усилие, передаваемое через 1 пток 9 ца вспомогательный плункер б, затрачивается ца преодоление трения в испытуемом 2 и герметизирующем 3 уплотне. ниях и на нагнетание жидкости....

Номер патента: 191286

Опубликовано: 01.01.1967

МПК: F16J 15/08, F16L 15/00

Метки: 191286

...внутренними поверхностями элементов соединения, помещают кольцо из самофлюсующегося припоя и расплавляют его после затяжки соединения.На фнг. 1 изображена схема соединения тонкостенного трубопровода с кольцом припоя, расположенным в закрытом объеме под гайкой; на фиг, 2 - схема нагрева соединения при пайке,Описываемый способ заключается в том, что при сборке соединяемых элементов 1 и 2 в замкнутую полость, образуемую внутренними поверхностями этих элементов, помещают кольцо 3 из самофгпосующегося припоя и расплавляют его после затяжки соединения гаикой 4. При этом гайка припаивается к соединяемым элементам, и необходимость в ее контровке отпадает.5 В случае необходимости можно разобратьсоединение, для этого нужно нагреть его и...

Номер патента: 191288

Опубликовано: 01.01.1967

МПК: F16J 15/52

Метки: 191288

...масла в уплотнение и его периодическоц 15 замены на корпусе 11 имеются соответствующие отверстия, закрытые пробками 19 и 20.Для наблюдения за уровнем масла имеется указатель 21 уровня, а для регулирования работы электронагревателей 18 в конструкции 20 предусмотрено тепловое реле 22 типа ТР.Работает уплотнение следующим образом.Пята б вращается вместе с валом 2, который закреплен в подшипниковых опорах. К шлифованным торцовым поверхностям вращаю щейся пяты б пружинами 8 постоянно прижимаются невращающиеся притертые подпятники 9 и 10, создавая тем самым уплотнение, величина удельного давления которого на поверхности контакта пяты б и подпятников, не- ЗО обходимая для надежного удержания масла в191288 Предмет изобретенияиз мтщггайигггеггг...

Номер патента: 191289

Опубликовано: 01.01.1967

Авторы: Га, Желтов, Зайцев, Караваев, Штрахман

МПК: F16J 15/32

Метки: подвижных, соединени, уплотнение

...15.1 Х.1965 ( 102 убликовано 14.1,1967, Бюллетеньта опубликования описания 2,111,19 Известны уплотнения подвижных соединений, содержащие пластмассовую, например фторопластовую, манжету 11-образного сечения и пружинное распорное устройство, поджимающее рабочие части манжеты к уплотняемым поверхностям.- Предлагаемое уплотнение подвижных соединений отличается от известных тем, что для повышения герметичности уплотнения его распорное устройство выполнено в виде двух 10 концентрично расположенных цилиндрических витых пружин с соприкасающимися виткамч прямоугольного сечения, Пружины установлены во внутренних кольцевых углублениях рабочих частей манжеты,15На фиг, 1 показано описываемое уплотнение для агрессивных сред, общий вид; на фиг....

Номер патента: 191290

Опубликовано: 01.01.1967

МПК: F16J 15/34

Метки: 191290

...11 вследствие и пазов и кольца. Предмет изоб ен Тор пус и ное с входя что, с пазов кольц ментов выпол мер и нение вала, содержащ контактное кольцо, со помощью выступов корпуса, отгичающее лючения износа выст ения перекоса конт енин выступов и паз я установлены аморти упругого материала,ее корединенкольца,ся тем,упов иактногоов элезаторы,наприовое уплотодни жноекорпусом сщих в пазьцелью иси уменьшв сочлеуплотнениенные изрезины. Торцовые уплотнения вала, содержащие корпус и подвикное контактное кольцо, соединенное с корпусом с помощью выступов кольца, входящих в пазы корпуса, известны.Для исключения износа выступов и пазов и 5 уменьшения перекоса контактного кольца предлагается торцовое уплотнение вала, в сочленении выступов и пазов...

Номер патента: 191291

Опубликовано: 01.01.1967

Авторы: Волков, Гусев, Саичев, Сафонов, Табаков, Тгл, Шитов

МПК: F16J 15/34

Метки: вращающихся, крупногабаритных, уплотнение, цилиндрических

...всильно загрязненной (абразивной) среде, содержащие металлические и размещенные между ними эластичные уплотнительные элементы, известны. Однако в них быстро изнашиваются уплотнительные элементы, причем этотизнос возрастает по мере увеличения габаритов уплотняемых зон.Описываемое уплотнепне может работать 10при больших габаритах деталей машин и нечувствительно к умеренным осевым и радиальным биениям,Сущность изобретения заключается в том,что эластичные элементы уплотнения выполнены в виде секторов, сопряженных между собойвнахлестку и образующих в сборе многозаходные винтовые линии с противоположными направлениями витков относительно условнойразделительной плоскости, расположенной перпендикулярно оси уплотняемых деталей,машины 2,...

Номер патента: 191292

Опубликовано: 01.01.1967

Авторы: Печко, Хмельникер

МПК: F16J 15/20

Метки: колец, материал, сальниковых

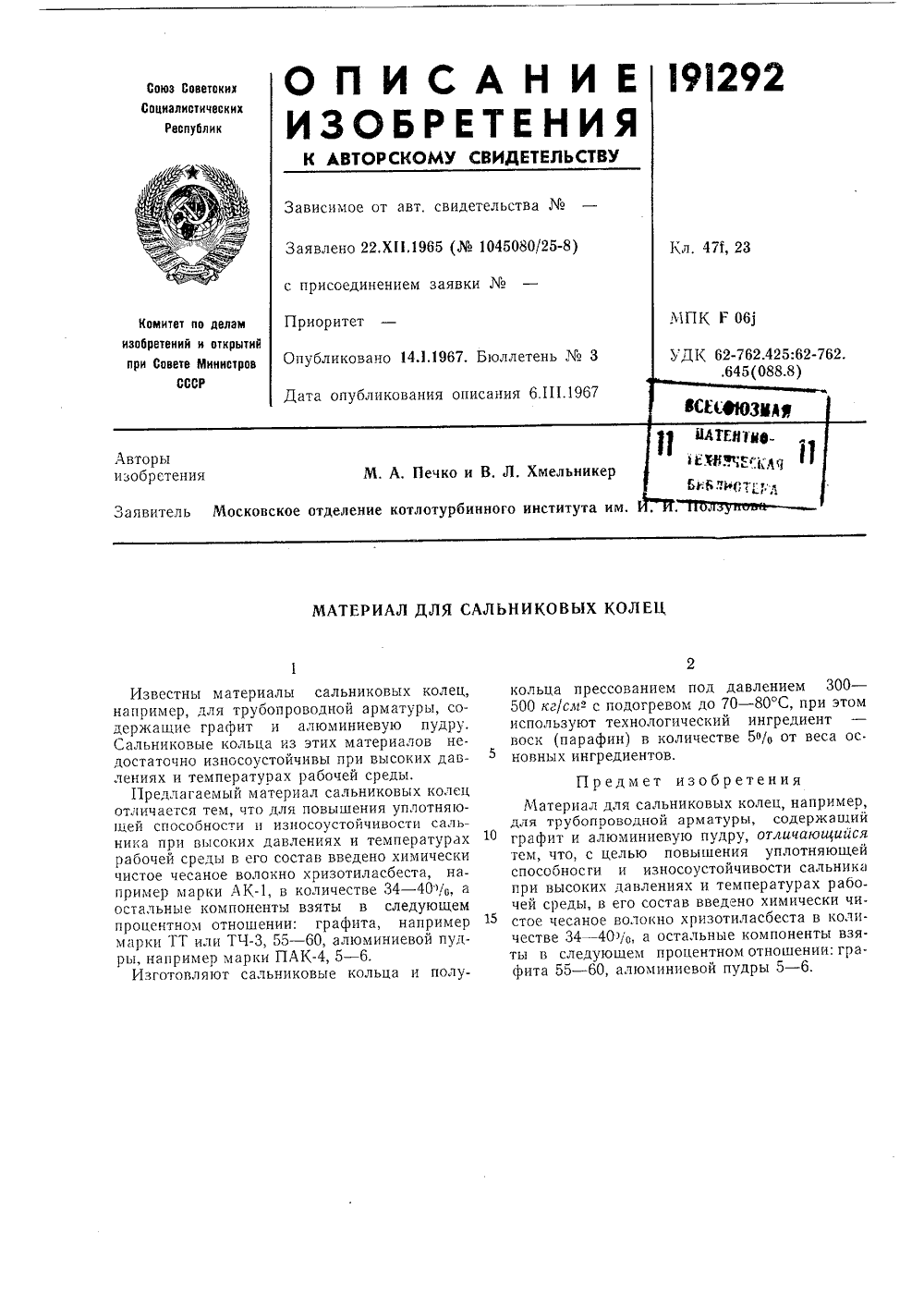

...графит и алюминиевую пудру. Сальниковые кольца из этих материалов недостаточно износоустойчивы при высоких давлениях и температурах рабочей среды.Предлагаемый материал сальниковых колец отличается тем, что для повышения уплотняющей способности и износоустойчивости сальника при высоких давлениях и температурах рабочей среды в его состав введено химически чистое чесаное волокно хризотиласбеста, например марки АК, в количестве 34 в 4 а остальные компоненты взяты в следующем процентном отношении: графита, например марки ТТ или ТЧ-З, 55 - 60, алюминиевой пудры, например марки ПАК, 5 - 6.Изготовляют сальниковые кольца а прессованием под давлением 30 г/слте с подогревом до 70 - 80 С, при эт ьзуют технологический ингредиент (парафин) в...

Номер патента: 191295

Опубликовано: 01.01.1967

Авторы: Бережна, Государственный, Демченко, Жихарев, Клевцов, Курчин, Проектно, Ромодан, Чмырев, Якименко

МПК: F16J 15/46

Метки: 191295

...и 3 остав мый для УР то ле котемпера анство В а аз под да зоне А. ространств Между и 1 странстве А устана сокотемпераодувается на вверх штанени рующего устроимы 15.Корпус соедидами 1 б и 17, оцеры 18 и 19. органов клао газа, наприот,гичагощиися дежного уплот. кать конвертиымовых газов, ового клапана е которого подю отсекаемого Диски 5 и б свмощью шарнироввдоль продольной Конвертированнв зону Б. Если дис язаны со ш 20 и могут оси клапана гй газ посту ки 5 и б опущангами с по- перемещаться т из зоны А ы, то зона А Способы уплотнения запорных органов кла на для высокотемпературных газов извес Предлагаемый способ отличается от известных тем, что в полость запорного двухдискового клапана подается инертный газ, давление которого...

Номер патента: 193236

Опубликовано: 01.01.1967

Авторы: Богданов, Гун, Костюк

МПК: F16J 15/40

Метки: 193236

...ЫМ КОЛЬЦОМ И НЕПОДВИ 5 КНЫМ ДИСКОМ, ИМЕЮ- щнм кольцевую канавку для жидкости, сое динепную с питательным и сливным каналами.Предложенное уплотне;1 не более эффектив. но, так кдк оно обеспечивает постоянную циркуляцн 1 о масла по большей поверхности, что уменьшает просачивание масла в рабочую по л ость.Предложенное жидкостное уплотнение отличается тем, что на неподвижном диске закреплено антифрнкцнснное кольцо, в торце которого для циркуляции ткидкости прорезана ка павка в гиде спирали, соединенной своим концом меньшего радиуса с питательным каналом, а концом болынего радиуса - со слив- НЫМ КЯПЯЛОМ.Вращающееся кольцо связано с врез 5 кестко устднОВленну 10 на нем 0подпруи(инено к ней.Для охлаждения неподвии(ного диска и...

Номер патента: 193237

Опубликовано: 01.01.1967

МПК: F16J 15/46

Метки: 193237

...Т Заказ 86619 Тираж 535 ПодписноеЦНИИПИ Комитета но делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 ипография, ир. Сапунов 1. Лепестковое уплотнение для торцов роликов роликовых затворов красильно-отделочных аппаратов, работающих под давлением, от,ичпющееся тем, что, с целью обеспечения надежности герметизации, оно состоит из эластичных армированных колец, закрепленных на цапфах роликов и снабженных каждое двумя кольцевыми косыми канавками иа 4внешнем торце, а также гибкой аитикоррозийиой пластины, установленной между наружными торцами колец и крышками затворов и снабженной отверстиями для подачи сжатого 5 воздуха в канавки колец.2. Уплотнение по п. 1, отличающееся тем,что, с целью регулировки...

Номер патента: 193863

Опубликовано: 01.01.1967

МПК: F16J 15/48

Метки: 193863

...соединения труб ц прорыва воздуха в трубопровод прц возникновении в нем вакуума, а также с целью облегчения монтажа соединения труо, она имеет равномерно расположенные углублеглця со стороны воздействия жидкости и выполнена в форме кольца прямоугольного сечения, ца котором имеется скос со стороны монтажа, а также наклонные рифлецця на поверхностях, прилегающих к уплотняемым местам трубы ц муфты,Известные манхкеты для уплотнения повнутреннему и царужноъгу диаметру соединения не исключают утечку жидкости в случаеразгерметизации. Монтаж таких втанжет труден, 5Предлагаемая манжета отличается тем, чтов ней со стороны воздействия жидкости образованы равномерно расположенные углубления. Манжета выполнена в форме кольца спрямоугольным ссчецием...

Номер патента: 193864

Опубликовано: 01.01.1967

Автор: Пикалов

МПК: F16J 15/08

Метки: колец, уплотнительных

...заготовку кольца с внутренним диаметром Д, и технологическим выступом с диаметром Дз (см, фиг. 1). Далее заготовку 5 разрезают (а - ширина реза),Заготовку кольца разжимают, надевают(см. фиг. 2) внутренним диаметром Де технологического выступа па шайбу 1 диаметром Д. (Д, меньше Дз) и зажимают с торцов при О помощи, например, винтов 2 между шайбами Г иЗаготовка приобретает овальную форму.Если по условиям работы зазор в замке неимеет существенного значения, то зажатую с 5 торцов заготовку растачнвают по внутреннему диаметру Д(т. е, устраняют овал) до диаметра Д 1, на который будут надевать кольцо при работе.Если в рабочем состоянии необходимо уст- О ранить зазор в замке, то к одному из концовзаготовки кольца 4 присоединяется...

Номер патента: 193865

Опубликовано: 01.01.1967

МПК: F16J 15/26

Метки: 193865

...древесины стремятся выпрямиться, Подшипники из спиральной древссины можно изготовить неограниченных размеров, Они не нуждаются в механической обработке. во ко редмет изоб ени Втулкашипниковнах разлтем, что,прочностиных свойспирали,смолой. Применяемые в промышленности втулки из прессованной древесины для подшипников скольжения и уплотнений в машинах различных назначений обычно прессуют из заготовок, загнутых вдоль или поперек волокон. 5При продольном или поперечном расположении волокон древесины втулки имеют неоднородные физико-механические свойства и ограниченные размеры по длине или диамет- РУ 10Предложенная втулка отличается тем, что она выполнена в виде винтовой спирали, витки которой склеены, например, смолой. Это повышает ее...

Номер патента: 194475

Опубликовано: 01.01.1967

Авторы: Гинзбург, Затковецкий

МПК: F01L 11/00, F02C 7/28, F16J 15/54 ...

Метки: валовтурбомашин, радиального, уплотнения

...подвижно соединены с кольцом статора при помощи удлиненных радиальных подвесок, выполненных из материала, имеющего ббльший коэффициент температурного расширения, чем статор. Это позволяет повысить эффективность уплотнения валов турбомашин,На чертеже схематически изображено устройство для радиального уплотнения валов турбомашин.Неподвижная часть уплотнения представляет собой кольцо, разрезанное на сегменты 1, с торцовыми зазорами между ними, Сегменты выступами 2 вставлены в пазы 3 кольца 4 статора. К оси турбомашины сегменты отжима- ются пружинкой 5. Каждый сегмент подвижно соединен цом статора посредсгвом четырех удли подвесок 6, выполненных с овальным стием 7, в которое входит штифт 8. П 5 закреплены неподвижно на сегменте чавливаются...

Номер патента: 194846

Опубликовано: 01.01.1967

Авторы: Восточный, Казанский, Ружковский

МПК: F01D 11/00, F16J 15/44

Метки: вентилируемого, паровой, подшипника, турбины, уплотнение

...абжен вытяжвентилятором. х поде щитами и стока с под- отороляные уплот.нача- одяной ена втулка 4а через корпущитка 5 и бвыступами 7.чаны дренажчение которогжных отверс10, Бачок сн11, например изооретения Уплотнен ровой турб выми гребе 15 камеру с о гося масла целью уме ния масла,ным устрой 20 единеннымаж загрязеден из каа подшипв котором ен вкладыш подшипается турбинный вал Известны уплотнения вентилируемышипников паровой турбины, содержащики с кольцевыми гребенчатыми выступдренажную камеру с отверстиями дляпросочившегося масла и воды. Корпушипника находится под разрежением, кго достаточно для того, чтобы через масуплотнения, граничащие с концевыминениями турбины, в картер подшипникали поступать загрязняющие масло впар и...
