F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения
Силовой гидроцилиндр
Номер патента: 859730
Опубликовано: 30.08.1981
Автор: Подойницын
МПК: F16J 15/46
Метки: гидроцилиндр, силовой
...части 4 и 5 которого скреплены винтами 6, и шток 7. В части 4 поршня установлены уплотнительные кольца 8 и полое эластичное уплотнительное кольцо 9, внутренняя полость которого соединена каналом 10 с полостью под чувствительным элементом 11 меньшего диаметра дифференциального механизма, со 859730поршня в поршневой и штоковых полостях.Отсутствие перетечек рабочей жидкости между полостями обеспечивается кольцами 8, при этом полое кольцо 9 не прижато к корпусу 1, вследствие чего сопротивление движеО нию поршня минимально. При приближении поршня к крышке 3 необходимо повысить усилие на штоке 7, для чего штоковую полость соединяют со сливом. Перепад давлений в полости цилиндра резко увеличивается но так как полость между чувствительными...
Уплотнение поршня
Номер патента: 859731
Опубликовано: 30.08.1981
МПК: F16J 15/52
Метки: поршня, уплотнение
...цилиндра 3,а другим - на поршне 4. На поршне выполнена канавка, в которой установлено уплотнительное кольцо 5, разделяющее замкнутую полость между диафрагмами на двеполость А и полость Б. Полости А и Б заполнены жидкостью. Рабочее давление подается поочередно в полости В и Г.При подаче давления в полость В поршень 4 перемещается, заставляя диафрагму 1 растягиваться, а диафрагму 2 сжиматься.При подаче давления в полость Г поршень и диафрагмы перемещаются в обратном направлении.В предлагаемом уплотнении рабочее давление действует на поршень с уплотнительным кольцом и передается на него через диафрагму и жидкость, находящуюся в полости А (Б). Так как давления в полостях А и В (Б и Г) одинаковы, следовательно диафрагма не нагружена...
Пустотелый поршень для гидростатических поршневых машин
Номер патента: 860716
Опубликовано: 30.08.1981
Автор: Вальтер
МПК: F16J 1/00
Метки: гидростатических, машин, поршень, поршневых, пустотелый
...фиг. 1 изображен поршень, продольный разрез; на Фиг. 2 - вариант конструктивного выполнения поршня.Поршень содержит пустотелый цилиндрический корпус 1, в котором . установлена центральная стойка 2 с осевым отверстием 3 для подвода смаз 30 ки к шаровому шарниру 4, жестко, например с помощью сварки трением, соединенное с корпусом кольцо 5,и за-. крывающую торец корпуса 1 крышку б, причем внутренняя поверхность кольца 5 выполнена с диаметром, большим наружного диаметра крышки.Кроме того, поршень снабжен переходником 7.Сборка частей поршня осуществляется преимущественно с помощью сварки трением.При работе гидромашины рабочая жидкость проходит через щелевой фильтр, образованный крышкой б и кольцом 5, и поступает через центральное...
Поршень
Номер патента: 861719
Опубликовано: 07.09.1981
Авторы: Саввина, Савельев, Середа
МПК: F04B 53/14, F16J 1/00
Метки: поршень
...маталлоемкости.указанная цель достигается тем,что распорный элемент выполнен в виде цилиндра, расположенного коакси"ально обечайке, причем в стенке цилиндра выполнены окна,На чертеже изображен предлагаемыйпоршень, разрез.Поршень содержит обечайку 1, днища 2 и установленный между последними распорный элемент, выполненныйв виде цилиндра 3, расположенногокоаксиально обечайке 1, причем встенке цилиндра 3 выполнены окна 4. ЗО Такая конструкция поршня позволяет отказаться от ступицы и ребер, значительно увеличивающих металло- емкость поршня, и в то же время обеспечивает достаточную жесткость и прочность. При этом конструкция про" ста н легко изготавливается как литьем, так и механической обработкой. Наличие окон в цилиндре также снижает...
Устройство для закрывания горловины сосуда
Номер патента: 861804
Опубликовано: 07.09.1981
Авторы: Анисимов, Киселев, Рванцев
МПК: F16J 13/12
Метки: горловины, закрывания, сосуда
...в верхней своей части имеет бурт 8 с коническим торцом 9, Верхний торец горловины сосуда имеет канавку, в которой размещено уплотнение 10. На горловину сосуда 7 с возможностью аксиального перемещения относительно нее размещено кольцо 11 с коническим торцом 12,Кольцо 11 нодпружинено пружиной 13, опирающейся на направляющую 14, которая закреплена на горловине сосуда. Крышка удерживается на горловине посредством шаровых запирающих элементов 15.Устройство работает следующим образом.Крышка 5, установленная на кольцевом выступе 3 внутри полого цилиндра 1 при помощи подъемчого механизма (не показан), опускается на горлови" ну сосуда 7. При этом шаровые запирающие элементы 15, размещенные между тороидальными поверхностями отверс тий б,...

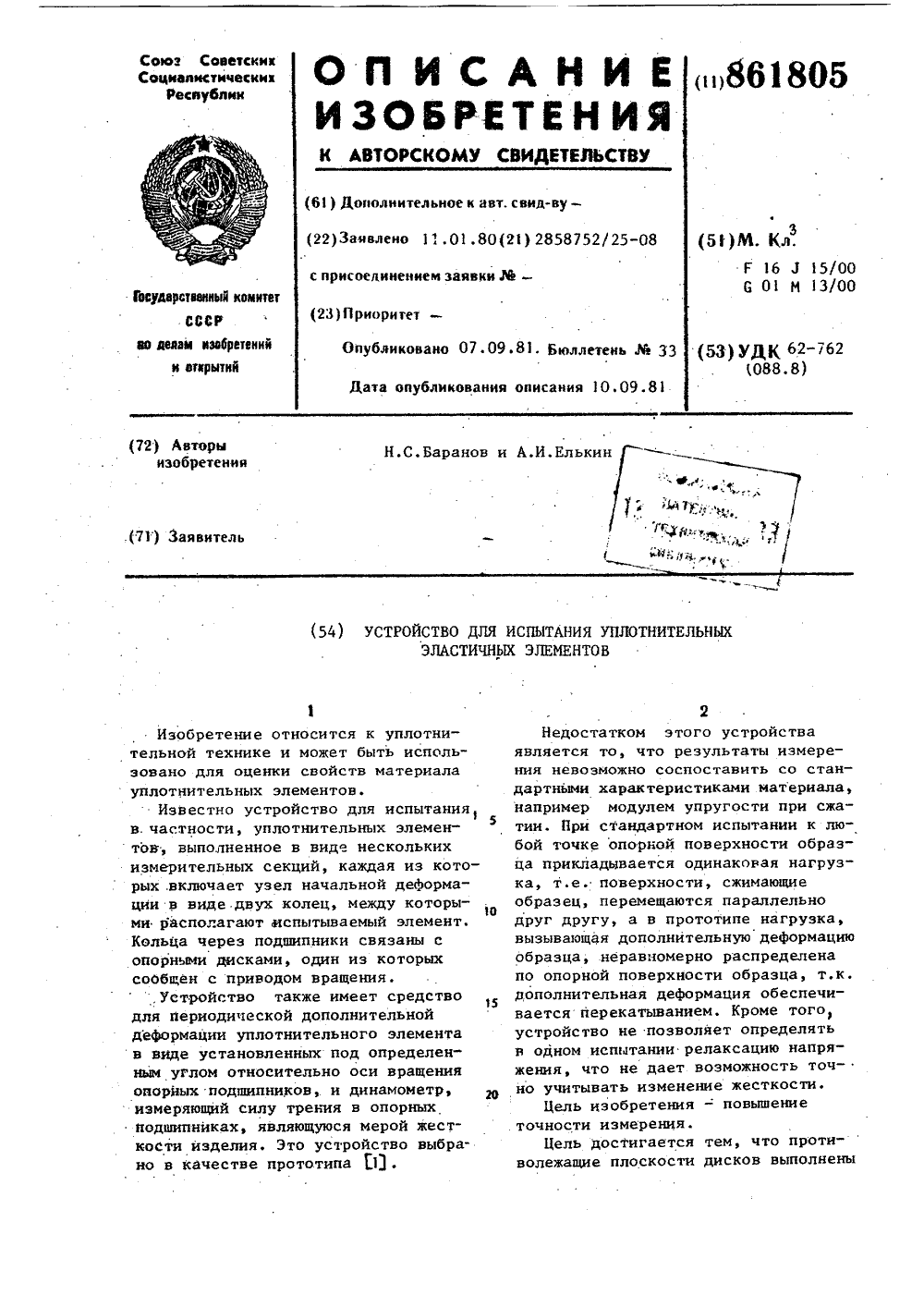

Устройство для испытания уплотнительных эластичных элементов
Номер патента: 861805
Опубликовано: 07.09.1981
МПК: F16J 15/00, G01M 13/00
Метки: испытания, уплотнительных, эластичных, элементов
...из дисков устройства, а также устройством сепаратора подшипника, контактирующего с указанной дорожкой каченияПрофиль дорожки качения (см.фиг.2) выполнен таким образом, что у дорожки качения имеется три одинаковых проточки, имеющих профиль дорожки качения. Указанные проточки равномерно расположены по дорожке качения, образуя в ней ряд чередующихся впадин и выступов. При этом длина выступа значительно меньше длины впадины. В каждой впадине установлено одинаковое количество элементов качения опорного подшипника, объединенных сепаратором в группы, равномерно расположенные по окружности. При этом группа может состоять из одного тела вращения.Устройство работает следующим образом.При включении привода блок начинает вращаться, при этом...
Манжета
Номер патента: 861806
Опубликовано: 07.09.1981
Авторы: Киселев, Павлов, Смирнов, Снопков, Титов, Худяков
МПК: F16J 15/32
Метки: манжета
...А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2.Манжета содержит кольцо 1 жесткости, соединенное с усом 2 с конической контактной поверхностью 3 и кольцевой пружиной 4 растяжения. В теле уса 2 со стороны полости 5 высокого. давления выполнены глухие каналы 6, образованные двумя равными тре-т угольными основаниями 7 конической формы и двумя сопряженными с ними четырехугольными плоскими стенками 8.Манжета устанавливается в посадочное гнездо 9, ус 2 захватывает вал 1 О с натягом и поджимается к нему кольцевой пружиной 4 растяжения, обес печивая уплотнение полости 5 высокого давления при неподвижном вале.Вследствие наличия ряда глухих каналов с треугольными основаниями в уплотнительном усе 2 между кольцевой пружиной 4 растяжения и...
Торцовое уплотнение
Номер патента: 861807
Опубликовано: 07.09.1981
Авторы: Ворона, Лисицын, Москаленко
МПК: F16J 15/34
Метки: торцовое, уплотнение
...Иэ-за значительных деформаций поворота сечений колец уплотнение не обеспечивает требуемой надежности.Целью изобретения является создание надежного при высоких перепадах давления и частотах вращения торцового уплотнения, в котором силовая деформация колец пары трения не вызывала бы поворота их поперечного сечения, т,е. бвща осесимметоичной.8 Ы ОО 7 исходит уменьшение радиальной силытрения от опорной реакции и появлениеэпюры давления, равной эпюре давления в рабочем стыке. Вследствие равенства снл трения в рабочем и тыльном стыках создаются необходимыеусловия для осесимметричной деформации колец пары трения, что повышаетнадежность работы уплотнения при высоких перепадах давления среды ивысоких частотах вращения. 1Торцовое уплотнение...
Уплотнение
Номер патента: 861808
Опубликовано: 07.09.1981
МПК: F16J 15/44
Метки: уплотнение
...фланцев 5,6 предусмотрены опорные поверхности для посадкй с зазором шайб 8 и 9. На фланце 5 выполнен, например, выступ 10, наружная цилиндрическая поверхность которого является опорной для шайбы 8, а в шайбе 9 выполнен цилиндрический буртик, опорной поверхностью для которого служит внутренняя цилиндрическая поверхность фланца 6.На торцовых поверхностях шайбы 8 или кольцедержателя 1 и фланца 5 нанесены дренажные канавки 11, соединенные дренажными отверстиями 12 с зоной низкого давления.На торцовых и цилиндрических опорных поверхностях фланца 5,6 шайбы 8 и кольцедержателя 1,3 выполнены распределительные желоба 13,7, сообщенные дросселирующими отверстиями 14 и каналами с зоной 8 высокого давления.В рабочем состоянии дополнительные...
Устройство для передачи перемещений в герметизированную полость
Номер патента: 861809
Опубликовано: 07.09.1981
Авторы: Башта, Борисенко, Кращенко, Стаценко
МПК: F16J 15/52
Метки: герметизированную, передачи, перемещений, полость
...шток, выполненный жестким с ломанной осью и состоящий из ведущей 1 и ведомой 2 частей, колено, содержащее щеки Э и 4 и шейку 5, которая установлена соосно оси сильфона 6 и проходит через него.Верхняя часть сильфона соединена с шейкой 5 посредством пайки 7, а его нижняя часть по контуру соединенапайкой 8 с герметизирующим кожухом 9,имеющим отверстие 10.Устройство работает следующим образом.При воздействии силы на ведущуючасть 1 штока через щеку 3, шейку 5с сильфоном 6, щеку 4 ведомой части2, находящейся в герметизированнойполости, передаются соответствующиедействию силы перемещения.При угловом перемещении ведущейчасти 1 штока уплотнительный элементсильфон 6 - подвергается только.сложному изгибу.При воздействии крутящего моментаМ...
Бесконтактное уплотнение вращающегося вала
Номер патента: 861810
Опубликовано: 07.09.1981
Авторы: Белоусов, Зайцев, Новиков, Табаков
МПК: F16J 15/54
Метки: бесконтактное, вала, вращающегося, уплотнение
...проточены кольцевые канавки11 и 12 соответственно, соединенныевнизу отверстием 13. Но бокам конусной наклонной поверхности 1 прилива 255 выполнены наклонные срезы 14, Двусторонний отражательный диск 7 напрессован своей ступицей на вал 2, а дистанционный диск 6 и прилив 5 крышкиобразуют, сеответственно, радиальныекольцевые зазоры: дросселирующий 11и улавливающий 111, Отражательныйдиск 7 наружной поверхностью ободаобразует с буртом крышки 4 радиальный зазор 1 Ч. Кроме того, ступицаотражательного диска 7 выполнена сприливом, выступающим из внутреннейконусной поверхности обода на величину а = 5 - 10 мм, и образует сдистанционным диском торцевой зазорЧ. С противоположной стороны прйливступицы диска 7 выполнен с расточкой, вкоторую...

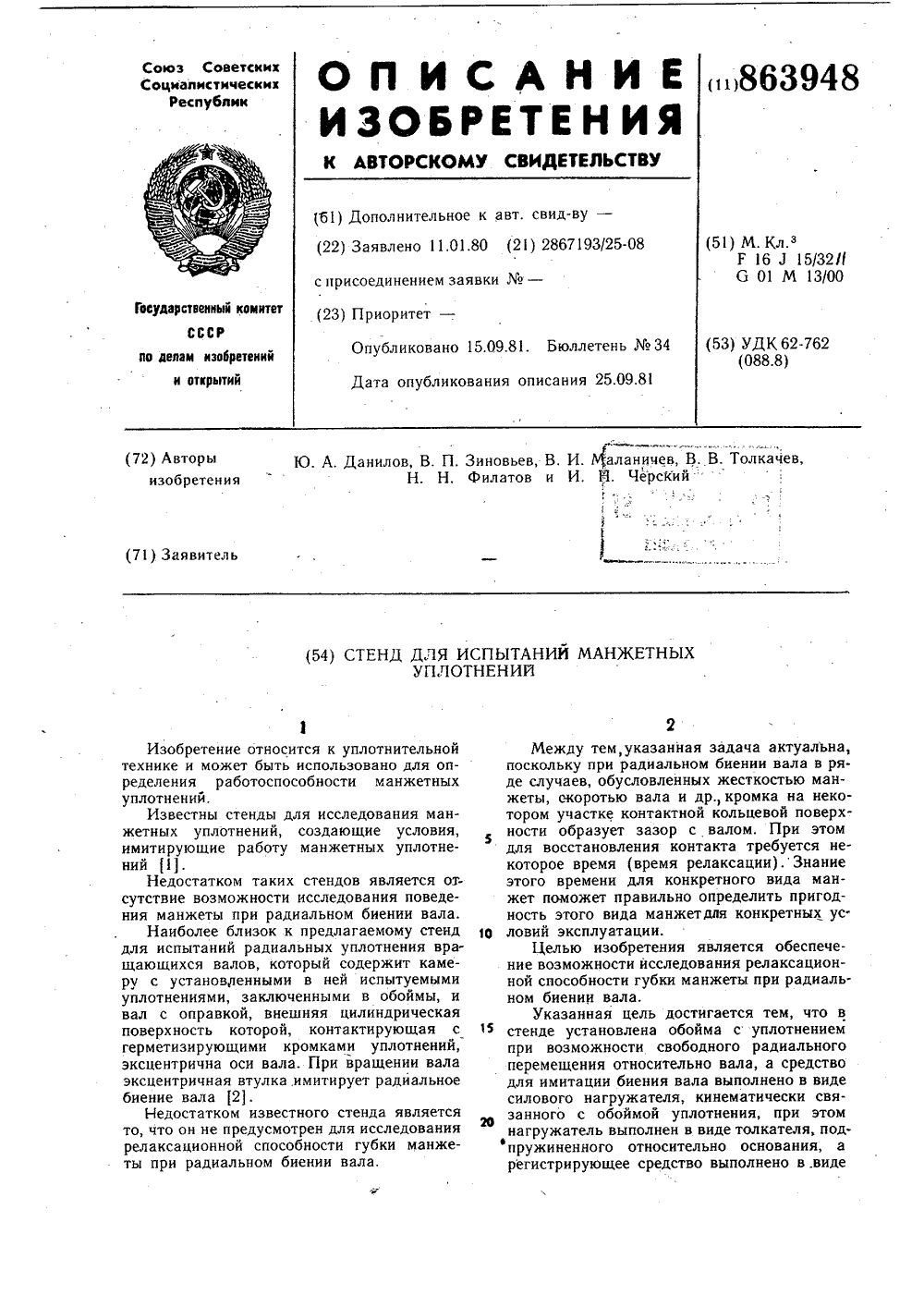

Стенд для испытания манжетных уплотнений
Номер патента: 863948
Опубликовано: 15.09.1981
Авторы: Данилов, Зиновьев, Маланичев, Толкачев, Филатов, Черский
МПК: F16J 15/32
Метки: испытания, манжетных, стенд, уплотнений
...перемещения 12, одна подвижная ножка 13 которого контактирует с обоймой 6, а другая подвижная ножка 14 кинематически связана с чувствительным элементом датчика перемещения 15, который электрически связан с регистрирующим устройством.Стенд работает следующим образом.С помощью толкателя 8 задается перемещение обоймы 6 с испытуемой манжетой 5, имитирующее биение вала, Индикатором перемещения 12,подвижная ножка 13 которого взаимодействует с обоймой, фиксируется величина перемещения обоймы с испытуемой манжетой, а тем самым величина биения вала, при этом на участке контактной кольцевой поверхности кромки манжеты со стороны подвижной ножки 13 происходит уменьшение контактного давления и возможно образование зазора между кромкой манжеты...
Стояночное уплотнение вала
Номер патента: 866307
Опубликовано: 23.09.1981
МПК: F16J 15/10
Метки: вала, стояночное, уплотнение
...с одного торца и упирающегося в юбку крышки - сдругого, причем в полости юбки иа валнасажена уплотнительная втулка, а наповерхностях диска, взаимодействуюшихс расточкой корпуса и с втулкой, расположены уплотнители,На чертеже изображено предлагаемоеуплотнение,В расточке корпуса 1 установлендиск 2, на боковой и торцовой поверхностях которого расположены уплотнители 3 и 4,В расточке установлена также крышка 5 с юбкой и пружины 6, а на вал7 насажена неподвижно уплотнительнаявтулка 8,Уплотнение работает следующим образом.При разборке динамического уплотнения снимается крьппка 5, при этом диск 2 под воздействием пружины 6 двигается вслед за крышкой до тех пор, пока его уплотнитепь 4 не начнет взаимодействовать с уплотнительной втулкой...
Вакуумный ввод
Номер патента: 866308
Опубликовано: 23.09.1981
Авторы: Барабанов, Гурвич, Дмитриев, Макаренко, Семенов
МПК: F16J 15/52
...трубки и наружной поверхностью втулок оставляется зазор величиной 1-2 мм, что дает возможностьскручиваться трубке при передаче ограниченных вращательных перемещений.иПлотно прижатые друг к другу втулки,располагаемые вдоль всей внутреннейповерхности ввода, экранируют резиновую трубку от вакуумного объема, темсамым снижают газовый поток в объем,так квк щели, образующиеся ввиду невозможности абсолютно плотного соединения втулок, обладают малой пропускной способностью. Это позволяет откачивать проходящие в откачиввемый объемгазы с помощью менее мощной вакуум 30ной системы, чем потребовалось бы приноограниченном газовом потоке черезвакуумный ввод не экранированный втулками, При установке колец в известномтакой эффект не...
Прибор для контроля радиального усилия контактных эластичных уплотнений
Номер патента: 866309
Опубликовано: 23.09.1981
Авторы: Касавченко, Кряжков, Сковородин
МПК: F16J 15/56
Метки: контактных, прибор, радиального, уплотнений, усилия, эластичных
...иэ электромагнита 6, диода 7, кнопки 8, вилки и соединительных проводов и питаемый от сети переменного тока с частотой 50 Гц. Электромагнит 6 установлен с зазо ром 1,0 мм от планки 4 и включается нажатием кнопки 8, Для облегчения и ускорения установки контролируемого уплотнения на кольцо 1 прибор снабжен толкателем 9, соединенным с пластиной 4, а головка его выведена за корпус 3.866309 Прибор работает следуклпим обра -зом,После установки контролируемой манжеты из кольца 1 с помощью толкателя9 нажатием кнопки 8 на пять секундвключается электромагнитный вибратор,питаемый пульсирующим переменнымнапряжением, что в сочетании с антифрикционным покрытием снижает силу тренияв контакте кромка -манжеты-кольцои ускоряет релаксационные...
Торцовое уплотнение
Номер патента: 868216
Опубликовано: 30.09.1981
Авторы: Лисицын, Москаленко, Передрий, Романко
МПК: F16J 15/34
Метки: торцовое, уплотнение
...силами, возникающими в тыльном стыке, во-первых, образуют момент, направленный на устранение всякого рода деформаций рабочих поверхностей колец пары трения, связанных с угловым поворотом их се 5 1 О 15 20 25 чения. Во-вторых, предлагаемая конструкция улучшает условия бесконтактной работы, как в рабочем стыке между трущимися поверхностями колец пары трения, так и в тыльных стыках между тыльными поверхностями колец пары трения и прилегающими к ним тыльными торцовыми поверхностями основных несущих элементов.На Фиг. 1 представлено уплотнение, разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг, 1.Уплотнение содержит расположенные в полости высокого давления закрепленный на валу вращающийся основной несущий...
Торцовое уплотнение
Номер патента: 868217
Опубликовано: 30.09.1981
Авторы: Вильданов, Копылов, Рахметов, Шубин
МПК: F16J 15/34
Метки: торцовое, уплотнение
...2 и закрепленного в закладкой втулке 3 упругой обоймы 4 суплотнительной вставкой 5. Кольцо 2уплотнено кольцом б. Прижатие обоймы 4 с вставкой 5 к кольцу 2 производится пружинами 7. В обойме 4 имеется калиброванное отверстие 3. Вобойме 4 и вставке выполнены канавки,в которые установлено кольцо 9,Работа уплотнения происходит следующим образом,Стык пары трения разделяет полость А с запирающей жидкостью отполости Б газа.При ударе уплотнительного кольца2 при монтаже или во время работы ки.нематическая энергия удара демпфируется за счет эффекта гндроамортизации жидкостью, заполняющей полость В,Гидроамортиэация происходит при перетекании жидкости из полости В через калиброванные отверстия 8. Коли8682 10 Формула изобретения ВНИИПИ Заказ 828144...
Кривошипно-ползунный механизм двигателя внутреннего сгорания
Номер патента: 870806
Опубликовано: 07.10.1981
МПК: F16J 1/16
Метки: внутреннего, двигателя, кривошипно-ползунный, механизм, сгорания
...механизма.Это достигается тем, что демпфирующие элементы имеют. овальную форму и расположены попарно между поршневым пальцем и шатуном с одинаковым ЗО вым смещением относительно дми шайбами 15, 16. Между наружной поверхностью каждого кольцевого эле-, мента 4-9 и втулкой 10 образуются расчетные зазоры б 5, между внутренней поверхностью каждого кольцевого элемента и поршневым пальцем 3 зазор б 5,. При этом зазоры б 5 и б 55 расположены перпендикулярно по отношению к головке шатуна 2, для повышения надежности соединения элементов 4-9 со втулкой 10 части поверхностей а-а и б-б каждого из элементов 4-9 выполняются по дуге, равной внутреннему диаметру втулки 10.При работе двигателя внутреннего сгорания вследствие газовых и инерционных...
Поршневое уплотнение
Номер патента: 870807
Опубликовано: 07.10.1981
МПК: F16J 9/06
Метки: поршневое, уплотнение
...канавке последней ступени 3 вытеснителя размещено поршневое кольцо 4, в канавке которого размещено уплотнительное кольцо 5,и экспадер 6. Кольца 4 и 5 имеют. замки 7 и 8.При установке уплотнительногоольца 5 в канавку поршневого кольа 4 наклонные поверхности канавки фиксируют противоположное расположение замков 7 и 8. Экспандер 6 прижимает поршневое кольцо 4 к уплотнительному кольцу 5 и кольцо 5 - к цилиндру 1.В процессе работы в результате интенсивного изнашиваиия уплотнительного кольца 5 наружная поверхность поршневого кольца 4 прижимается экспандером 6 к цилиндру 1; при этом поверхность уплотнительного кольца 5 копирует форму рабочей поверхности цилиндра. Принимая форму цилиндра, уплотнителвное кольцо 5 уменьшает перетечки газа через...
Силовой цилиндр
Номер патента: 870808
Опубликовано: 07.10.1981
Авторы: Буравцов, Буравцова, Кузнецов, Масленникова
МПК: F16J 10/00
...штоком.На фиг.1 изображен продольный разрез цилиндра на фиг.2 - сечение А-А на фиг1.30 ФСиловой цилиндр содержит корпус 1,в котором размещены поршень, 2 и шток3, перемещающийся при помощи опоркачения, выполненных в виде подшипников 4, установленных в прорезях 5 пор. шня 2 на осях р и 7,Подшипники 4 на осях 6 установлены с натягом относительно поверхности цилиндра и штока,а дополнительные подшипники установлены на осях 7 таким образом, чтоодин из них контактирует со штоком3, а другой - с цилиндром, за счет того, что оси 7 имеют резьбовой хвостовик 8, выполненный с эксцентриситетом относительно посацочной поверхности под подшипник, От самоотвинчивания оси 7 контрятся резьбовыми заглушками 9.Силовой цилиндр работает следующим образом.При...
Уплотнение неподвижного соединения двух деталей
Номер патента: 870809
Опубликовано: 07.10.1981
Автор: Кудрявцев
МПК: F16J 15/02
Метки: двух, неподвижного, соединения, уплотнение
...6, сообщенную с каналом 7 для подвода низкотемпературной среды. На торце 8 фланца 9 со стороны контактирующей поверхности 10 соединяемого фланца 11 выполнена неразъемная втулка 4 с уплотнительными элементами 5 и 12Уплотнительный элемент 12 образован сферической поверхностью 13, взаимодействующей с конической поверхностью 14 донной части 15 расточки 3. Замкну тая кольцевая пОлость 6 сообщена с каналом подвода 7 низкотемпературной870809 Формула изобретения 0 15 20 30 каэ 8386/3 Тираж 1009 Подпис НИИП Филиал "Патент", г. Ужгород, ул. Проектная,среды через кольцевую прорезь 16,образованную герметичным соединениемобечайки 17 с внутренней поверхностьювтулки 4. Фланцы 9 и 11 соединяютсяболтами 18,Герметизация стыка осуществляетсяза счет...

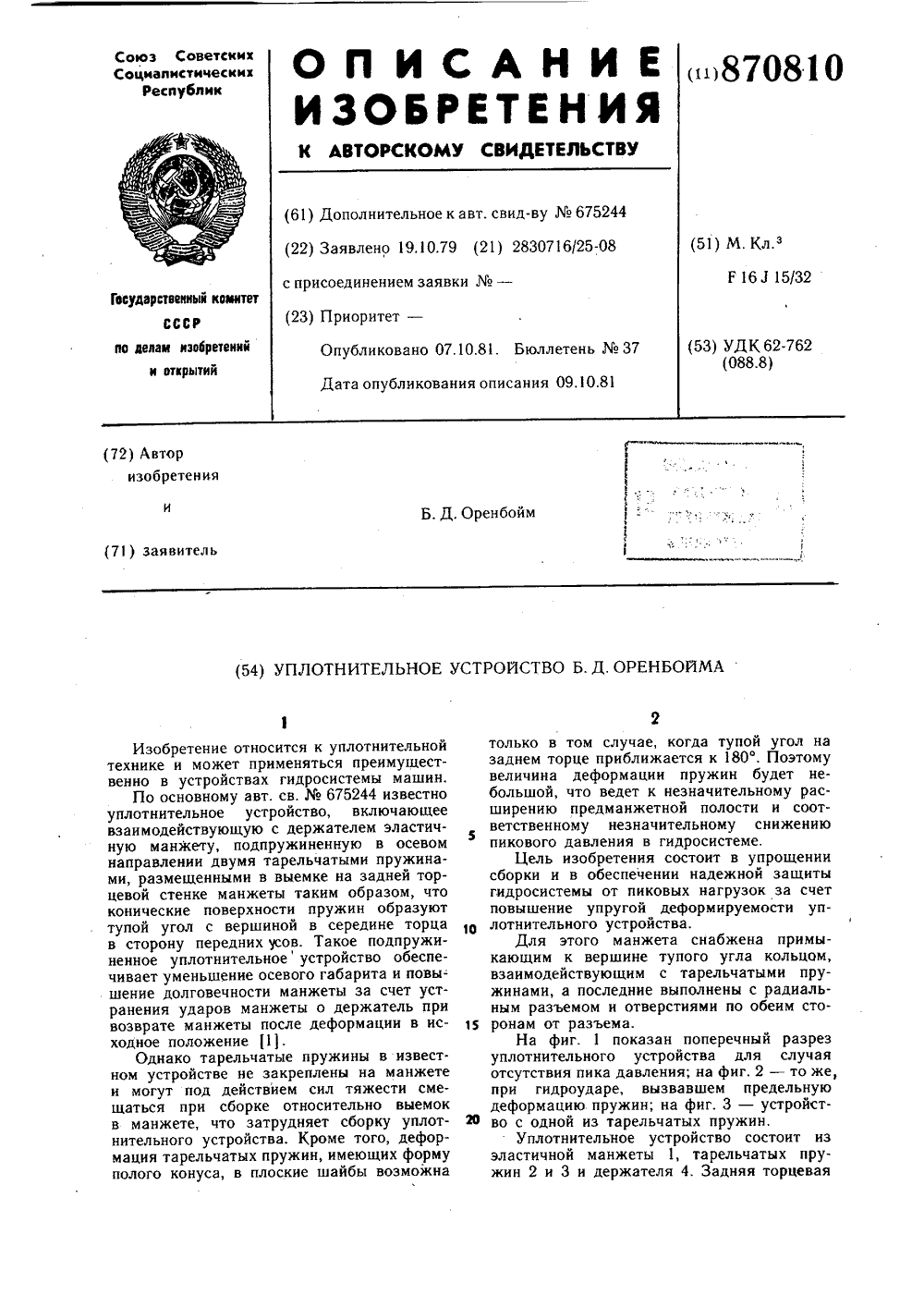

Уплотнительное устройство б. д. оренбойма
Номер патента: 870810
Опубликовано: 07.10.1981
Автор: Оренбойм
МПК: F16J 15/32
Метки: оренбойма, уплотнительное
...давления; на фиг. 2 - то же,при гидроударе, вызвавшем предельнуюдеформацию пружин; на фиг. 3 - устройстО во с одной из тарельВатых пружин,Уплотнительное устройство состоит изэластичной манжеты 1, тарельВатых пружин 2 и 3 и держателя 4. Задняя торцеваястенка манжеты имеет выемки для размещения пружин 2 и 3, Конические поверхности 5 и 6 пружин направлены под тупым углом а от середины заднего торца манжеты в сторону передних усов 7 и 8. Манжета 1 имеет кольцо 9, примыкающее к вершине5 тупого угла и взаимодействующее с пружинами 2 и .3, которые имеют разъем 10 и отверстия 11 по обе стороны от разъема.Сборка манжеты 1 с пружинами 2 и 3 осуществляется следующим образом.10Круглогубцы вставляют в отверстия 11 пружин, при этом пружина 2...
Резинотканевая манжета и способ ее изготовления
Номер патента: 870811
Опубликовано: 07.10.1981
Авторы: Ильвовский, Сидоренко
МПК: F16J 15/32
Метки: манжета, резинотканевая
...наружный 5и внутренней 6 ограничивающих поверхностях под углом соответственнои фь отличным от 0 относительно касательных 7и 8 к этим поверхностям, При этом в слоях,расположенных ближе к уплотнению, этинити расположены под меньшим углом, чемв более отдаленных слоях, например нити 9слоя, выходящие на наружную 10 и внутреннюю 11 ограничивающие поверхностипод углом соответственно 4 и 8 относительно касательных 12 и 13.Нити 4 в более близком к уплотнениюслое расположены более редко, а нити 9в более отдаленном слое вболее плотно.Плавное увеличение плотности расположения нитей в слоях повышает жесткость манжеты в направлении от уплотненияк опоре,резко снижает концентрацию напряженийна стыке резинового уплотнения и резинотка невой опоры и...
Уплотнение манжетного типа
Номер патента: 870812
Опубликовано: 07.10.1981
Авторы: Мустафаев, Пономаренко, Соболев, Хаймзон, Хорин
МПК: F16J 15/32
Метки: манжетного, типа, уплотнение
...шнур.Дополнительная расточка корпуса 4 может быть выполнена конусообразной, сужающейся в сторону, противоположную абразивной среде. Крайний к абразивной среде уплотнительный сегментуперт в упругий буфер 8, установленный в дне 9 дополнительной расточки корпуса 4. Сегменты 5 контактируют с конусной поверхностью 10 и сопряженной поверхностью 11.Установка в дополнительной расточке корпуса упруго-жестких уплотнительных сегментов, заполненных упругим элементом, приводит к повышению герметичности по отношению к абразивной среде.Компенсация износа происходит следующим образом.В исходном положении упругий буфер 8 сжат максимально. Сила упругости буфера 8 уравновешена реакциями упругих элементов 6 и силами трения сжатых в радиальном...

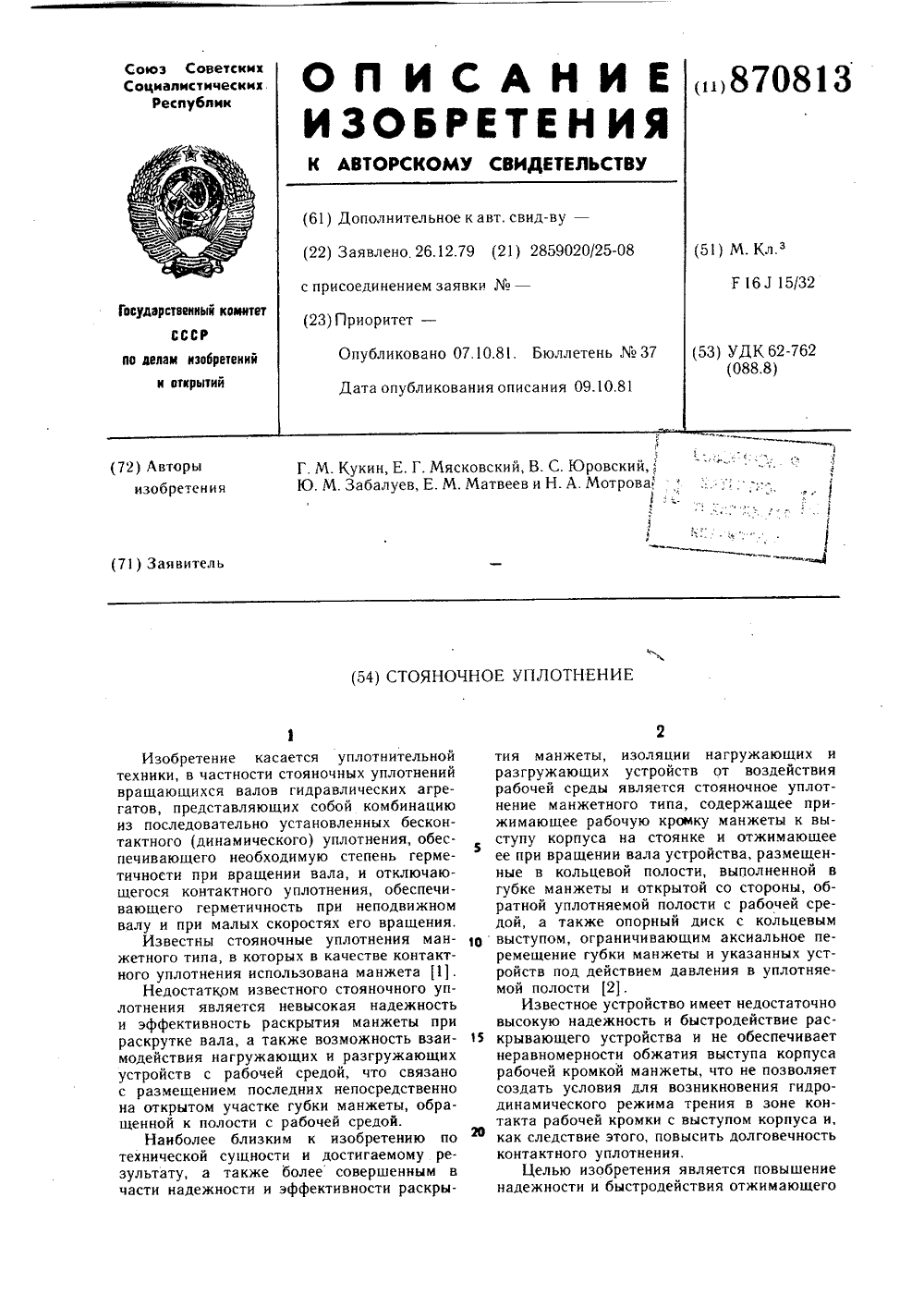

Стояночное уплотнение
Номер патента: 870813
Опубликовано: 07.10.1981
Авторы: Забалуев, Кукин, Матвеев, Мотрова, Мясковский, Юровский
МПК: F16J 15/32
Метки: стояночное, уплотнение
...радиальной деформации участка губки 2 манжеты со стороны меньшего диаметра кольцевой полости 1 выполняет обращенная к нему поверхность кольцевого о 15 го 25 зо 35 40 45 50 55 4выступа 7 опорного диска 6, причем разница в диаметрах этих поверхностей также не меньше радиального натяга. На валу 8 установлено динамическое уплотнение, например в виде винтового. насоса или импеллера с лопатками 18, которое может быть выполнено как совместно с втулкой 4, так и раздельно. Для удержания тел вращения 11 в радиальных отверстиях 10 кольцевого выступа 7 опорного диска 6 при монтаже в каждом отверстии 10 выполнен участок 19, сужающийся в сторону рабочей кромки 14 губки 2 манжеты, причем наименьший размер этого участка меньше диаметра тела...
Торцевое уплотнение вращающегося вала
Номер патента: 870814
Опубликовано: 07.10.1981
Автор: Савченко
МПК: F16J 15/34
Метки: вала, вращающегося, торцевое, уплотнение
...пружины 2, которые установлены с натягом на конусном элементе 3 неподвижной или вращающейся 5 детали и поджаты элементом 3 к торцууплотняемой поверхности, снабженной антифрикционной прокладкой 4, выполненной например из фторопласта.Работа торцевого манжетного уплотнения основана на использовании радиальных 10и осевых сил, возникающих в кольце 1 и пружине 2, при установке их на конусном элементе с натягом, при этом кольцо 1 и пружина 2 отталкиваются от конусной поверхности, плотно с двойной силой поджимаются к торцу уплотняемой поверхности.Изобретение превышает надежность уплотнения за счет равномерного распределения давления упругих элементов на уплотняемый торец независимо от биения и несоосности вала или конуса, увеличивает срок...
Магнито-жидкостное уплотнение вращающегося вала
Номер патента: 870815
Опубликовано: 07.10.1981
Авторы: Батанов, Богуславский, Бронштейн, Важничий, Водолажченко, Мариночкин, Мордовцев
МПК: F16J 15/40, F16J 15/43
Метки: вала, вращающегося, магнито-жидкостное, уплотнение
...поверхности которых выполнены выступы, образующие лабиринт с канавками наружных полюсных наконечников, частично заполненный ферромагнитной жидкостью, наружный корпус жестко связан с уплотняемым валом, а внутренний корпус жестко связан с втулкой, в которой проходит уплотняемый вал.Такая конструкция приводит к сохранению герметичности при увеличенных угловых скоростях вращения. В предлагаемом уплотнении вращается не внутренняя, а наружная часть лабиринта. При этом центробежные силы действуют на всю ферромагнитную жидкость кроме области, непосредственно прилегающей к неподвижным выступам внутренних наконечников, а в этой области наиболее сильны магнитные силы. Таким ти становится более устойчивым, что обеспечивает возможность работы...
Стояночное уплотнение вращающегося вала
Номер патента: 870816
Опубликовано: 07.10.1981
Автор: Манкевич
МПК: F16J 15/56
Метки: вала, вращающегося, стояночное, уплотнение
...10, расположенное снизу сферического упругого подвижного элемента 1, и центробежный механизм 11, включающий кольцевой корпус 12 с гнездами 13, неподвижно закрепленный на вращающемся валу 2 под плавающим сферическим опорным кольцом, и ползуны 14 с пружинами 15 и роликами 16 для взаимодействия с подвижным сферическим упругим элементом 1.При отсутствии вращения вала 2 под действием упругих сил подвижного элемента 1 и пружины 8 уплотняющий орган 5 плотно прижимается к неподвижной детали 4, удерживая давление жидкости, Вал 2 приводится во вращение. Силы трения на границе контакта уплотняющего органа с неподвижной деталью препятствуют вращению элемента - работает контактное уплотнение 7. При увеличении скорости вра о щения вала 2 центробежные...

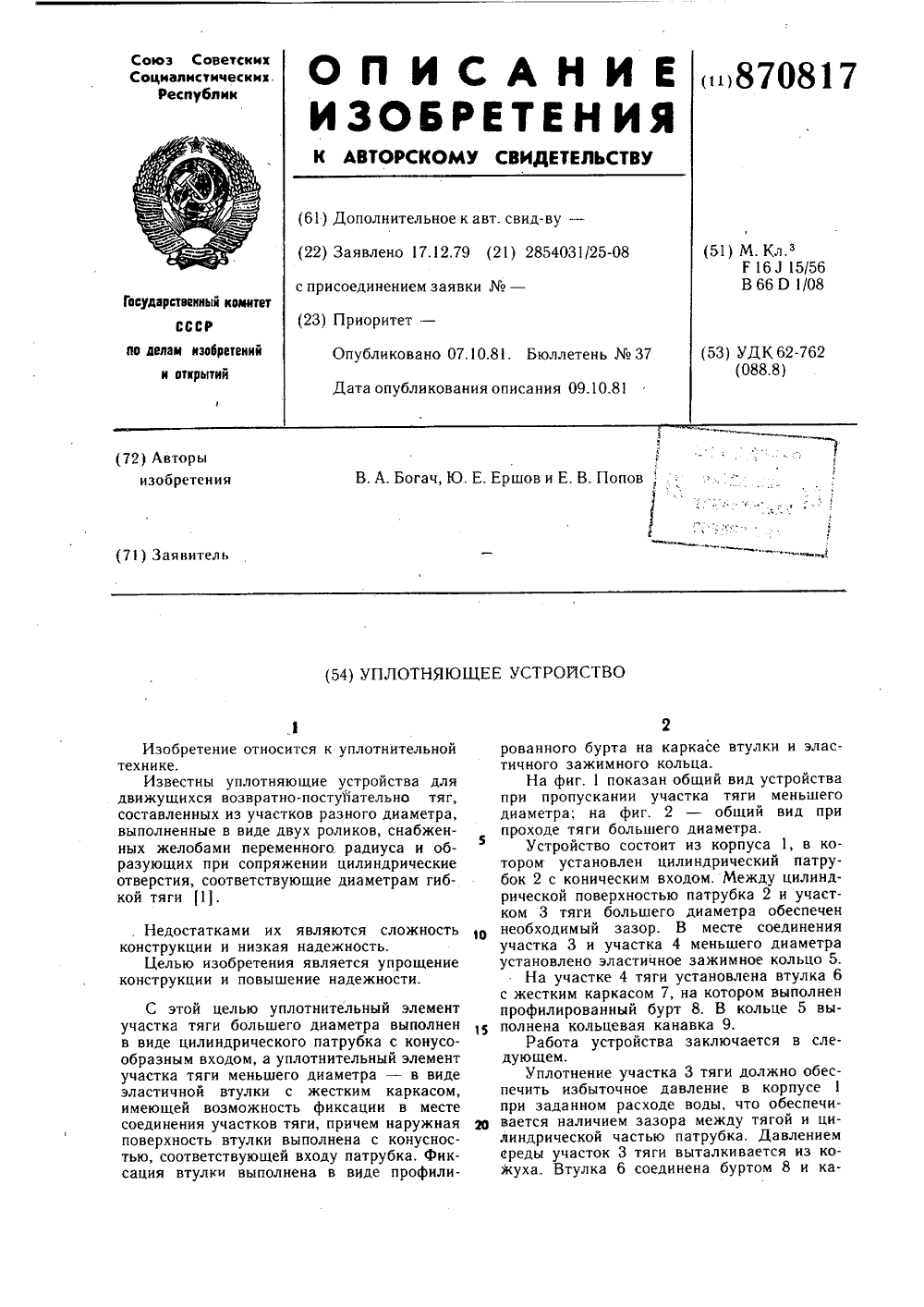

Уплотняющее устройство
Номер патента: 870817
Опубликовано: 07.10.1981
МПК: F16J 15/56
Метки: уплотняющее
...воды, что обеспечищ вается наличием зазора между тягой и ци.линдрической частью патрубка. Давлением среды участок 3 тяги выталкивается из кожуха. Втулка 6 соединена буртом 8 и ка 870817навкой 9 с кольцом 5. При прохождении патрубка 2 втулка 6 попадает в конусообразный вход патрубка и останавливается в нем. Уплотнение по конусной поверхности обеспечивается затягиванием втулки 6 благодаря усилию, с которым подается тяга, за счет соединения бурта 8 и канавки 9 и разности гидростатического давления, действующего на торцы втулки и постоянно прижимающего последнюю к конусу патрубка.Так как усилие подачи тяги превышает усилие фиксации, то происходит разъединение зажимного кольца 5 и каркасавтулки 6 (фиг. 1). С этого момента начинается...

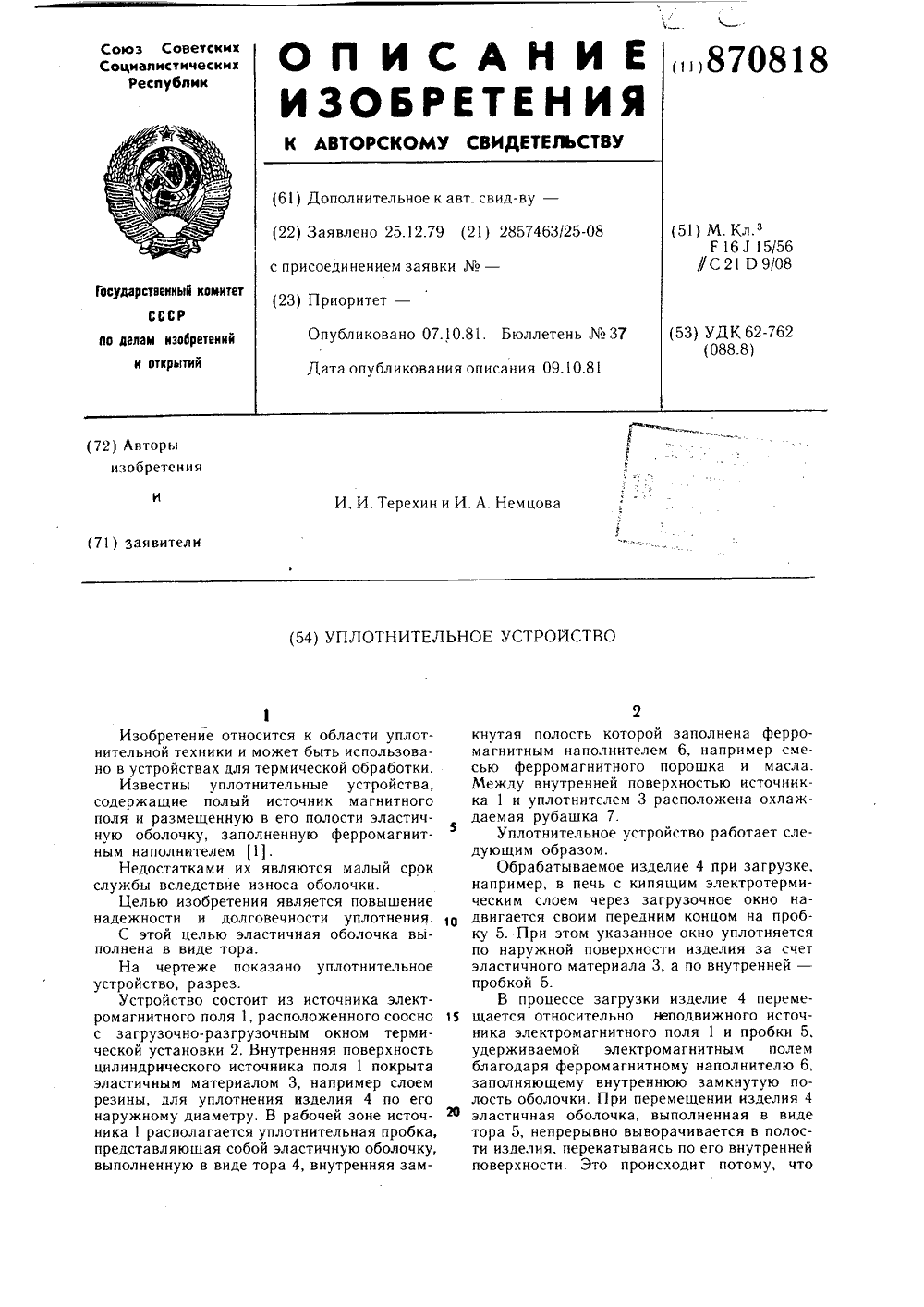

Уплотнительное устройство
Номер патента: 870818
Опубликовано: 07.10.1981
МПК: F16J 15/56
Метки: уплотнительное
...5, удерживаемой электромагнитным полем благодаря ферромагнитному наполнителю 6, заполняющему внутреннюю замкнутую полость оболочки. При перемещении изделия 4 эластичная оболочка, выполненная в виде тора 5, непрерывно выворачивается в полости изделия, перекатываясь по его внутренней поверхности. Это происходит потому, что870818 Формула изобретения Составитель Ю. КиТехред А. БойкасТираж 1009осударственного комим изобретений и оа, Ж - 35, Раушскаяатент, г. Ужгород,бнткин,Корректор Г. РешетниПодписноет Редактор А. Морозова Заказ 8387/4 ВНИИПИ Г по дел 113035, Моск Филиал ППП Пета СССРрытийнаб., д, 4/5Проектная под действием магнитного поля наполнитель прижимает оболочку 5 к внутренней поверхности изделия 4, обеспечивая плотный контакт и...
