F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1002709

Опубликовано: 07.03.1983

Авторы: Богданов, Савельев

МПК: F16J 9/06

Метки: кольцо, маслосъемное, поршневое

...поверхности сегмента.Кроме того, концы экспандера со единены при помощи сваркиНа фиг. 1 показано кольцо, установленное в канавке поршня, разрез;на фиг. 2 - развертка элементовкольца.Маслосъемное поршневое кольцо со"ержит пластинчатый кольцевой сег1002709 Формула изобретения ф ИИПИ Заказ 1500/13 Тираж 923 Подписно Филиал ПЛП "Патент", г.ужгород, ул, Проектная мент 1 и установленный под ним проволочный экспандер 2, имекв 1 ий прямолинейные радиальные участки 3 и 4, связывающие их наружные элементы 5 и внутренние криволинейные звенья 6, выполненные по радиусу, равному внутреннему радиусу сегмента 1, и отогнутые перпендикулярно для опоры в них торца 7 сегмента. Радиальные 1 участки 3 и 4 экспандера 2 попеременно смещены один...

Номер патента: 1002710

Опубликовано: 07.03.1983

Авторы: Дворцов, Зубков, Ивницкий, Чистяков

МПК: F16J 15/16

Метки: вала, подвижного, уплотнения

...расплавляется и затекает во все. невыбранные зазоры, благодаря чему соединение становится полностью герметичным. В случае, если при температурнбм расширении уплотнителя давление внутри него становится больше контактного давления между кольцами б и цилиндром 2и валом 3, то кольца б отжимаются ичасть уплотнителя вытекает в незапол- ЗОненные уплотнителем зазоры 8 и 9,где задерживается. Такое устройство имеет сравнительно простую конструкцию, техно- логично в изготовлении, отличается 35 высокой герметичностью и экономично в эксплуатации, Это объясняется тем, что устройство не содержит специального холодильника, что упрощает конструкцию и повышает технологичность изготовления, а также исключает затраты энергии на охлаждение уплотнителя....

Номер патента: 1004701

Опубликовано: 15.03.1983

Авторы: Барсук, Мухин, Осипов

МПК: F16J 15/06

Метки: высокого, давления, систем, уплотнительное

...поверхность 8, например плунжер мультипликатора, полости9 и 10 с герметизируемыми средами.Устройство работает следующим образом.С помощью накидкой гайки 1 создается предварительное поджатые эластичного 4 (уплотнительного) и саимающих 5 и б колец к втулке 7, при этомэластичное кольцо 4 сжимается с двухсторон сжимающимися кольцами, а зазор11 остается. Между эластичным кольцом4, уплотняемой поверхностью 8 и цилиндром высокого давления 2 создается предварительное контактное давление,При рабочем ходе плунжера контактное давление возрастает за счет действия жидкости высокого давления изполости 10, В процессе износа внутреннЕй рабочей поверхности эластичногокольца 4 уплотняемой поверхностью 8,когда усилие поджатия от...

Номер патента: 1004702

Опубликовано: 15.03.1983

Авторы: Голубев, Смирнов

МПК: F16J 15/32

Метки: вала, вращающегося, комбинированное, уплотнение

...перемещения и фланцем ман- нное уплотнение.уплотнение состоит иэ динамического уплотнения (импеллера) 1, стояночнойманжеты 2 с эластичной губкой 3, примыкающей к фланцу 4 манжеты 2.Устройство снабжено ограничителем 5 радиальных перемещений губки 3, центробежными толкателями 6, выполненными, например, в виде участков разрезного кольца, и шайбой 7, размещенной на наружной поверхности губкч 3 и исклю.чающей возможность радиального перемещения этой части губки 3. Сама шайба 7 в радиальном направлении практически не деформируется, т.е выполнена, например, из стали. В исходном положении манжета 2 губкой 8 опирается на неподвижный элемент 8 корпуса машины. жеты.10 На чертеже изображено комбинирова Устройство работает следующим об 30...

Номер патента: 1006827

Опубликовано: 23.03.1983

Авторы: Бетхер, Кейлин, Русецкий

МПК: F16J 1/24

Метки: поршня, соединение, штоком

...так как в толкающем режиме возможно выпадение шариков и износ соприкасающихся поверхностей, что обусловлено ударным взаимодействием . соединяемых элементов. Цель изобретения - повышение надежности соединения при воздействии 35 на шток знакопеременных нагрузок. Эта цель достигается тем, чтов соединении поршня со штоком, содержащем шарниковый замок, шарикикоторого размещены в сопряженныхкольцевых канавках в штоке и поршне,упругий элемент и уплотнения поршня,поршень выполнен из двух частей,упругий элемент размещен между указанными частями коаксиально штоку,а уплотнения выполнены в виде У-образ-ных манжет, причем манжеты, расположенные на разных частях поршня, об й 27 2рашены своими кольцевыми выступаминавстречу друг другуУказанное...

Номер патента: 1006828

Опубликовано: 23.03.1983

Авторы: Алексеенко, Болотный, Ересько

МПК: F16J 15/00

Метки: давлений, контактных, стенд

...точности.Поставленная цель достигается тем,что стенд для измерения контактных давлений, содержащий гнездо для установкиуплотнителей, систему подачи давпения,шток с приводом перемещения, пьезоэлек=трический датчик давления, регистрирующую, аппаратуру и фильтр снабжен тензометрическим датчиком, связанным с регистрирующей аппаратурой и фильтром,при этом пьезоэлектрический датчик связан с регистрирующей аппаратурой черезфильтр, а в корпусе пьезоэлектрического/датчика выполнена дополнительная полость, соединенная через введенный встенд регулируемый дроссепь с системойподачи давления. Составитель О, ТольскийРедактор В, Лазаренко Техред О.Неце Корректор Г, Огар Заказ 2091/58 Тираж 923 ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 1006829

Опубликовано: 23.03.1983

Авторы: Романенко, Ушаков

МПК: F16J 15/18

Метки: варианты, его, набивкой, пластичной, сальниковое, уплотнение

...корпуса, Пружины выбраны с таким расчетом, что при полном перекрытии промежуточной камеры, в рабочей камере создано необходимое для герметизации вала усилие поджатия набивки,В процессе перемещения набивки по периметру промежуточной камеры иэ-за потерь на трение по корпусу камеры происходят потери давления (напора) набивки, Но в связи с тем, что промежуточная камера перекрыта, происходит перераспределение давления набивки при движении ее по сечению камеры. При этом давление набивки по окружности выравнивается, Распределяясь по промежуточной камере, набивка под действием давления нагнетания стремится попасть в рабочую камеру 5 через дросселируюший кольцевой канал 9, А так как при работе вала происходит постоянная потеря набивки из...

Номер патента: 1006830

Опубликовано: 23.03.1983

Автор: Лекомцев

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...ферромагнитной жидкости 9 с полем постоянного магнита 1, препятствует вытеканию жидкости 9 под действием перепада давленияиз уплотняемых зазоров д" - о" . Ве 1личина этой силы зависит от магнитныххарактеристик жидкости 9, индукции взазорах д - о и пропорциональна нерввфномерности магнитного поля в указанных зазорах.Мвгнитопровод, которым снайкен магнитный узел, позволил в сравнении спрототипом вдвое увеличить число рабочих зазоров с каждой стороны магнитно го узла. Последнее позволило, в своюочередь, уменьшить размеры постояного магнита, а также массу всего уплот 1.нения. 1006Изобретение относится к уплотнительной технике и может быть использованово всех отраслях народного хазяйствадля герметизации врвшакицихся валов припередаче...

Номер патента: 1006831

Опубликовано: 23.03.1983

Авторы: Горячко, Дулькин, Соломко

МПК: F16J 15/44

Метки: концевое, лабиринтное, ступенчатое, уплотнение

...ла-биринтное уплотнение, содержащее последовательно установленные в неподвижной обойме кольцевые гребни, образующие с поверхностью вала лабиринтные щели и камеры торможения 11 . 1 ВНедостатком известного уплотненияявляется то, что при прохождении через уплотнение пара в нем возникают.пульсации давлений и неравномерностипотока, являющиеся источником вибра-ции уплотняемого вала,Цель изобретения - уменьшение вибрации вала,Поставленная цель достигается тем,что концевое ступенчатое лабиринтное 20уплотнение, содержащее последовательно установленные в неподвижной обоймекольцевые гребни, образующие с поверхностью вала лабиринтные щели и камерыторможения, снабжено сетчатыми торо- фобразными кольцами, которые установлены в камерах...

Номер патента: 1006832

Опубликовано: 23.03.1983

Авторы: Патрик, Петровский, Якубишин

МПК: F16J 15/44

Метки: волнообразными, гребешками, лабиринтных, уплотнений

...относится к машинострое- нию и. наиболее эффективно может быть применено при изготовлении лабиринтно уплотнений из пластмасс.Известно уплотнение с ячеистой или сотовой структурой поверхности лабиринт ного уплотнения Г 1 ,Однако выполнение такой поверхности во втулке связано с текнологическими трудностямиОПриближением к сотовой поверхности является выполнение лабиринтного уплотнения с волнообразными гребешками.Цель изобретения - создание лабиринт ных уплотнений с волнообразными гребеш б ками.Зля достижения этой цели из термоплаатов (квпрон, полиамиди др.) отливается плоская полоса с прямолинейными лабиринтными гребешками. Изгиба й ние полосы в полукольцо посредством сопряжения гладкой стороны ее с корпя" сом при вводе в Т-образный...

Номер патента: 1006833

Опубликовано: 23.03.1983

Авторы: Кряковкин, Куприянов, Юшин

МПК: F16J 15/46

Метки: вакуумной, герметизации, камеры

...качества изготовления фланцев, поскольку их неплоскостность может быть некомпенсирована деформацией уплотнительных элементов, и герметизация не будет осуществлена; а также требует большого усилия сжатия фланцев.Известен также способ уплотнения вакуумной камеры двумя полыми уплотнительными элементами путем одновременной подачи в их полости сжатого газа и последующего вакуумирования пространства между ними 2. Недостатком известного способа является то, что для создания пониженного давления в полости между уплотнительными элементами необходим дополнительный вакуумный насос, используемый только в начальный период уплотнения камеры, что снижает экономичность и усложняет эксплуатацию вакуумной камеры.Цель изобретения - повышение...

Номер патента: 1006860

Опубликовано: 23.03.1983

Авторы: Жуковин, Мохначев, Хабаров

МПК: F16J 13/12

Метки: высокого, давления, затвор, камеры

...схематичное изображение затвора. 2Затвор камеры высокого давления имеет фланец 1 камеры, крышку 2 с деталями уплотнения, запорные клиновые элементы 3-5, Наружные опорные грани клиновых элементов 3 и 5 параллельны между собой и перпендикулярны оси камеры. Во всех клиновых элементах выполнены прорези 6, направленные вдоль скоса клиновых элементов,Механизм затяжки клиновых элементов выполнен в виде двух винтовых пар, гайки 7 которых закреплены на клине 4 по обе стороны относительно прорези 6,а винты 8 имеют упорные подшипники в корпусе 9, опирающемся на клиновые элементы 3 и 5,Винтовые пары кинематически, например через зубчатую передачу, расположенную в корпусе 9 и состоящую из шестерен 10 и 11, соединены с ручным или механическим...

Номер патента: 1008540

Опубликовано: 30.03.1983

Авторы: Кузьмин, Тулова

МПК: F16J 13/08

Метки: высокого, давления, запорное, корпусом, крышки, соединения, сосуда

...- с корпусом привода.На фиг, 1 показан разрез по осисосуда при незапертом состоянии запорного устройства; на фиг. 2 - разрез А-А на фиг, 1.Запорное устройство состоит изкрышки 1, установленной в корпусесосуда 2. В кольцевой проточке 3корпуса 2 установлены дуговые секции 4. В крышке выполнена кольцеваяпроточка 5. С дугоными секциями шарнирно связн шток 6 термомеханическогопривода 7, выполненного в виденабора концентрично устанонленныхтруб. Привод 7.установлен в корпусе 8, размещенном в стенке корпусасосуда 2. Трубы привода имеют одинаковую длину, но изготовлены из материалов с различными коэффициентами линейного расширения, напримервнутренняя труба из сплава 38 Н,смежная с ней - из стали 12 Х 18 Н 10 Т, затем опять труба из...

Номер патента: 1008541

Опубликовано: 30.03.1983

Авторы: Гайворонский, Зиновьев, Пындак, Тепляков

МПК: F16J 15/00

Метки: испытания, стенд, уплотнений

...испытаний, 15Известен также стенд для испытания уплотнений, содержащий испытательный цилиндр со штоком, аккумулятор, сообщенный с испытательнымцилиндром, привод штока испытательного цилиндра, а также дополнительный цилиндр, шток которого связан со штоком испытательного цилиндра 2 3.Недостатком известного стендаявляется то, что для создания в испытательном цилиндре высокого давления необходима мощная насосная станция. Кроме того применение аккумулятора для создания давления допускает колебание давления при наличииутечек через испытываемые уплотнения,. что снижает эффективность испытаний,Цель изобретения - повышение эффективности испытаний и снижениеэнергоемкости стенда.Поставленная цель достигаетсятем, что стенд, содержащий...

Номер патента: 1008542

Опубликовано: 30.03.1983

Автор: Щелконогов

МПК: F16J 15/32

Метки: двух, подвижного, соединения, уплотнение

...плавающие кольца, оно снабжено поршневыми кольцами, установленными между смежными плавающими коЛьцами, и резиновыми кольцами, установленными в радиальных зазорах между плавающими и распорными и между порш.невыми и дистанционными кольцами.На фиг.1 изображено предлагаемое уплотнение на фиг.2 - разрез А-А на фиг,1; на фиг.З - разрез Б-Б на фиг.1.На охваченной детали 1 уплотняемого соединения закреплены дистанционные 2 и распорные 3 кольцй, а в образованных дистанционными кольцами канавках установлены плавающие кольца 4, которые образуют с закрепленной в охватынающей детали 5 втул Таким образом, предлагаемое уплотнение обеспечивает надежную герметизацию соединения в условиях45. продольных и поперечных колебаний уплотняемого агрегата....

Номер патента: 1008543

Опубликовано: 30.03.1983

Авторы: Гольдштрах, Корбанков, Маланичев, Попов, Черский

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнение

...типа Ч-образного профиля и поджимной элемент в виде разрезной металлической цанги Ч-образного профиля 1 11. 10Недостатком известной конструкции является сложность изготовления Ч-образных уплотняющих и упругих эле-, ментов, выполняемых, как правило, точением. 15Цель изобретения - упрощение технологии изготовления уплотнениявращающегося вала. Поставленная цель достигается тем, 2 О что в упЛотнении вращающегося вала, содержащем уплотнительный и поджимной элементы, уплотнительный элемент выполнен в,виде цилиндрической втулки с переменной.по длине толщиной, увеличивающейся от середины к торцам, а поджимной элемент выполнен в виде разрезной цилиндрической втулки. 50 Тираж 923НИИПИ Государственнопо делам изобретен13035, Москва, Ж,На фиг.1...

Номер патента: 1008544

Опубликовано: 30.03.1983

Авторы: Баринов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...с внутренней поверхности этого кольца. Наклон каналов во вращающемся кольце и выполнение. канавок на кон тактной поверхности кольца трения,соединяющих каналы, позволяет обеспечить циркуляцию смазывающей жидкости через поверхность трения. Этообеспечивает эффективный теплоотводс поверхности трения и предотвращает тепловое растрескивание и разрушение поверхностей трения. Хороший теплоотвод с определенных поверхностей трения создает термогидродинамический режим трения, что повышает надежность и ресурс работыуплотнения, При установленном нале происходит уплотнение по плоским поверхностям. Абразивные частицы не внедряются между контакт ными поверхностями трения, а удаляются при циркуляции смазынающей жидкости.Выполнение кроме каналов,...

Номер патента: 1008546

Опубликовано: 30.03.1983

Авторы: Голубев, Смирнов

МПК: F16J 15/42

Метки: вала, вращающегося, комбинированное, уплотнение

...объясняется тем, что дляобеспечения герметизации комбинированного уплотнения необходимо обеспечить раскрытие манжеты только втот момент, когда динамическое уплотнение имеет наибольшую эффективность, т.е. перед манжетой отсутствует избыточное давление рабочейсреды. Поэтому ускорить раскрытиеманжеты путем увеличения массы разрезного кольца не представляется возможным. В связи с этим путь тренияманжеты и ее износ оказываются значительными.Цель изобретения - уменьшение 40изнашивания стояночной манжеты призапуске путем улучшения смазыванияонтактной поверхности рабочей сре".ой аУказанная цель достигается тем, 45что в комбинированном уплотнениивращающегося вала разрезное кольцовыполнено из одинаковых по размерамучастков, причем масса одного...

Номер патента: 1010364

Опубликовано: 07.04.1983

Авторы: Диденко, Рюмшин, Тертышная

МПК: F16J 3/04

Метки: сильфон

...являетсясильфон, содержащий цилиндрическийгофрированный корпус, во впадинахгофров которого размещены пружинысжатия 21.Известный сильфон имеет значительную жесткость, однако и его характеристикаимеет линейный вид, чтоне позволяет применять его в рядеизмерительных устройств. Целью изобретения является расширение области применения сильфона за счет получения нелинейной характеристики между усилием и перемещением.Поставленная цель достигается .тем, что в сильфоне, содержащем цилиндрический гофрированный корпус, эо впадинах гофров которого размеще ны пружины сжатия, последние выполне. ны иэ проволоки с монотонно уменьшающимся диаметром, причем больший диаметр проволоки равен ширине впадины гофра. 45 На фиг. 1 иэображен сильфон, общий...

Номер патента: 1010365

Опубликовано: 07.04.1983

Авторы: Белотелов, Сахно, Сметанин

МПК: F16J 15/18

Метки: нажимной, сальникового, уплотнения, элемент

...также нажимной элемент 15сальникового уплотнения вала насоса, содержащий разъемные полувтулкис полуфланцами и имеющее шайбЫ устройство для осевого поджатия2,Недостатком известного устройстваявляется многодетальность и, какследствие, сложность его обслуживания.Цель изобретения - упрощение обслуживания. 25Поставленная цель достигаетсятем, что на нажимном элементе сальникового уплотнения, содержащем разьемные полувтулки с полуфланцами иимеющее шайбы устройство для осевогоподжатия, на полуфланцах по линииразъема со стороны осевого поджатиявыполнены выступы, охватываемые шайбами, при этом высота выступов мень-ше или равна высоте шайб. 35На ф.-;г. 1 изображен предлагаемый нажимной элемент сальникового уплотнения, на.фиг, 2 - разрез Л-А на...

Номер патента: 1010366

Опубликовано: 07.04.1983

Авторы: Новичков, Сербин

МПК: F16J 15/32

Метки: манжетное, уплотнение

...состоит из уплотняемого вала 1, отбойного кольца 2, корпуса 3, отбортовки 4 боковой стенки корпуса 3, Фланца 5, губки 6 с рабочей кромкой 7, гранул 8 раэбуха ющего вещества, резьбовой пробки 9 и корпуса 10 уплотнения.Отбойное кольцо 2 изготавливается из черного металла и имеет отбор товку по периФерии. Кольцо 2 напрес совввается на вал 1. Корпус 3 имеет П-образную Форму, изготавливается иэ двух частей, которые свариваются между собой, Одна.из его боковых стенок отбортована. В корпусе 3 перед сваркой его частей вставляется кольцо, имеющее отверстия, фланец 5 имеет отбортовку на периферии и сваривается с корпусом 3, В корпус 3 вставляется резиновая губка 6 с рабочей кромкой 7 и боковыми поверхностями прикрепляется к стенкам...

Номер патента: 1010367

Опубликовано: 07.04.1983

Авторы: Костенков, Соколов, Цветков, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...установленыв гнезде обоймы 9. В теле неподвижного кольца 4 выполнены несколько распределенных по окружности полостей 10, между которыми имеются участки тела кольца 11, При этом полости заполнены капиллярно-пористым материалом 12, который пропитан летучей жидкостью, например водой, жидким литием, ацетоном и т.д., подбираемых в зависи мости от условий эксплуатации уплотнения, В пространство 13, заключенное между резиновыми кольцами 2 и 3, может подаваться хладоагент. Длязаполнения полости 10 в конструкции 65 предусмотрена крышка 14, соединениекоторой с неподвижным кольцом тренияосуществляется с помощью прокладки 15Уплотнение работает следующим образом.Пружины 8 и давление уплотняемойсреды торцового уплотнения обеспечивают прилегание колец...

Номер патента: 1010368

Опубликовано: 07.04.1983

Авторы: Соколов, Шалыгин, Шатаев

МПК: F16J 15/34

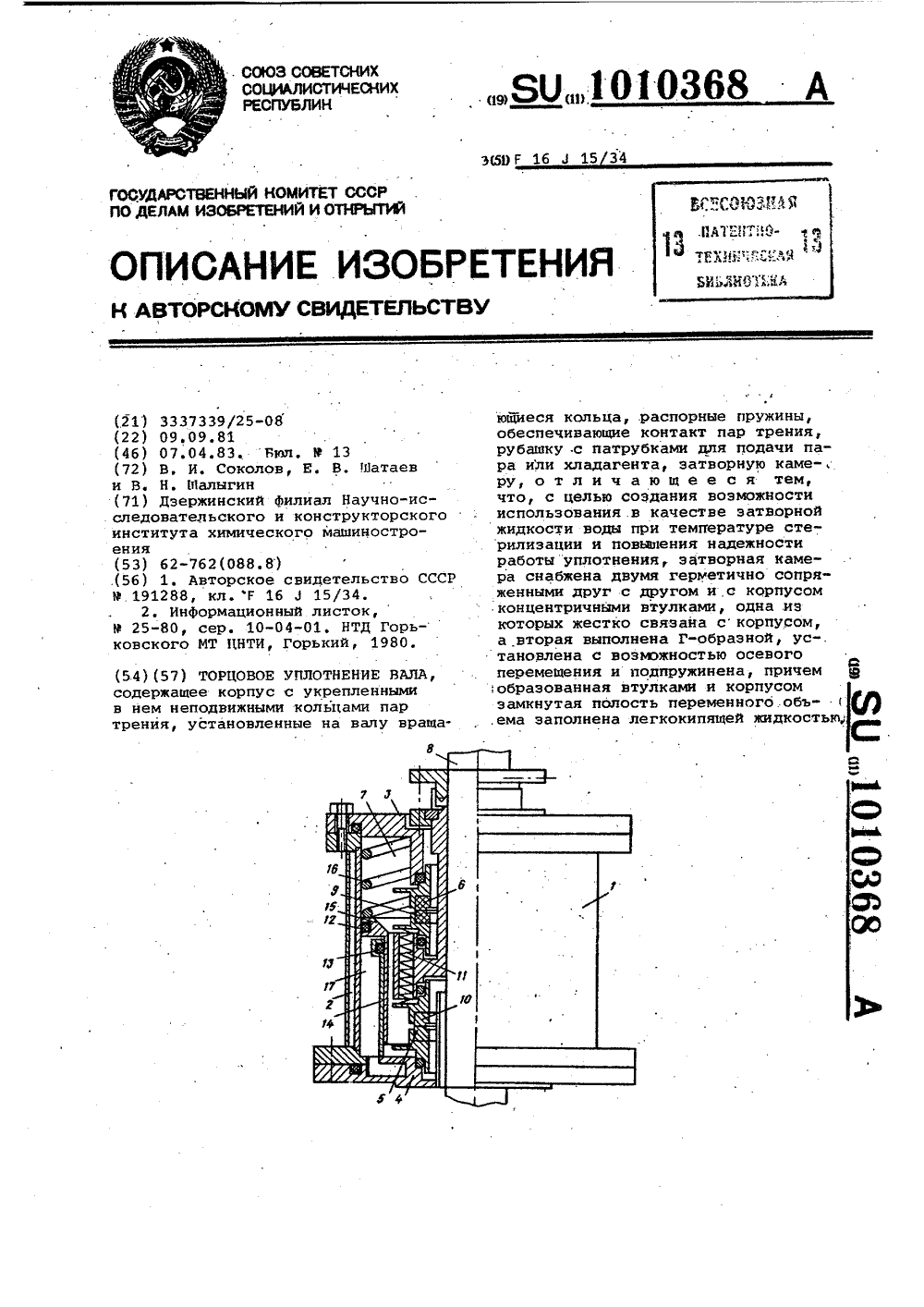

Метки: вала, торцовое, уплотнение

...-ности работы уплотнения.Поставленная цель достигаетсятем, что в торцовом уплОтнении вала,содержащем корпус с укрепленными внем неподвижными кольцами пар трения, установленные на валу вращающиеся кольца, распорные пружины,обеспечивающие контакт пар трения,рубашку с патрубками для подачипара или хладагента и затворную камеру, последняя снабжена двумя герВНИИПИ Заказ 2444/25 5 10 15 20 25 30 35 40 45 50 55 60 метично сопряженными друг с другом и с корпусом концентричными втулками, одна иэ которых жестко связана. с корпусом а вторая выполнена Г-образной,. установлена с воэможностью осевого перемещения и подпружинена, причем образованная втулками и корпу-. сом замкнутая полость переменного объе ма заполнена легкокипящей жидкостью.На чертеже...

Номер патента: 1010369

Опубликовано: 07.04.1983

Авторы: Антипин, Стародубов, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...поверхностей пар трения, для их многократного использования эа счет изменения осевого размера подвижного кольца тренияв зависимости от изменения осевыхразмеров колец пар трения, что зна чительно повышает надежность и долговечность торцового уплотнения.На фиг. 1 изображено торцовоеуплотнение вращающегося вала, общийвид; на фиг. 2 - то же, с измененными осевыми размерами колец пары трения, на фиг. 3 - разрез А-А на фиг. 2,Торцовое уплотнение (фиг. 1) состоит из корпуса-обечайки 1, внутрикоторой расйоложено подвижное коль цо 2 с парой 3 трения, установленное на валу 4 через резиновое кольцо 5 и поджатое с торца пружинами 6, упирающимися в кольцо 7 и упорное кольцо 8,закрепленное на валу 4 винтамй" 9.20 Корпус-обечайка 1 скреплен...

Номер патента: 1010370

Опубликовано: 07.04.1983

Автор: Волков

МПК: F16J 15/50

Метки: уплотнительное

...что в уплотнительном устройстве, со- о держащем две эластичные ленты, снабженные прижимными элементами, перекрывающими уплотняемую продольную щель с неремещающимися вдоль нее подвижным звеном, ленты выполнены бесконечными и установлены с возможностью перемещения, а прижимные элементы выполнены в виде магнитов, расположенных в теле лент со стороны их наружных поверхностей и имеющих различную полярность.30На фиг. 1 показано уплотнительное устройство, общий вид; на фиг. 2 разрез А-А на фиг, 1.Уплотнительное устройство. содержит две эластичные ленты 1 и 2, снабженные прижимными элементами и перекрывающие уплотняемую продольную щель 3 с перемещающимися вдоль щели3 подвижным звеном 4, причем ленты1 и 2 выполнены бесконечными и установлены с...

Номер патента: 1013666

Опубликовано: 23.04.1983

Автор: Сторчевой

МПК: F16J 9/00

Метки: кольцо, маслосъемное

...под ним, косоугольный выступ кольца образует конфузорную полость с поверхностью наклонной проточки поршня,На чертеже представлено сечение масло- съемного кольца, находящегося в канавке поршня.Маслосъемное кольцо 1 имеет основное сечение 2 и косоугольный выступ 3 и по- мешено в поршневую канавку поршня 4 с маслоотводящими отверстиями 5. выходящими на наклонную проточку на поршне, образующую с косоугольным выступом масло- съемного кольца конфузорную полость 6,3666 При движении поршня 4 вверх, маслосъемное кольцо 1, всплывая на масляной пленке, создает для поршня нормальные условия работы в режиме жидкостного трения, путем подпитки поверхности цилиндра мас лом, выходящим из маслоотводящего отверстия 5.При движении поршня 4 вниз,...

Номер патента: 1013667

Опубликовано: 23.04.1983

Авторы: Былинкин, Виноградов, Волков

МПК: F16J 12/00

Метки: высокого, давления, сосуд

...1.Сосуд высокого давления состоит из корпуса 1, соединенного с источником давления через штуцер 2. На торцовой поверхности корпуса выполнены конусообразные канавки под прокладку 3. Крышка 4 выполнена в виде упругого цилиндрического вкладыша, мембранного типа и по краям имеет кольцевые конусообразные выступы, расположенные соответственно по диаметру канавок иа корпусе.На крышку устанавливается прижимное кольцо 5, торцовая поверхность которого, взаимодействующая с крышкой, выполнена по радиусу.Сосуд высокого давления с крышкой и прижимным кольцом устанавливается на станину грузового гидравлического устройства 6, например пресса 2 ПГ, с шаровыми шарнирами 7 для обеспечения равномерного обжатия прокладки крышкой повсему контуру.В нижней...

Номер патента: 1013668

Опубликовано: 23.04.1983

Авторы: Герцрикен, Докторович, Тышкевич, Фальченко

МПК: F16J 15/00

Метки: отверстиях, трубчатых, уплотнения, цилиндрических, элементов

...подвергают циклической термообработке в диапазоне температур рекристаллизации или аллотропического превращения. Уплотнение происходит за счет прорастания зерен через зону контакта 11.Однако существующий способ соединения не позволяет получить достаточную степень уплотнения без снижения механических свойств и, следовательно, снижает эксплуатационную надежность изделия. Это обусловлено тем, что диффузионное соединение происходит при температуре рекристаллизации, а, следовательно, сопровождается образованием интерметаллидов. Недостатком также является и то, что для диффузионного соединения требуется хорошая подготовка и тщательная очистка поверхностей 5 и вакуумирование рабочего объема камеры,где производится соединение.Целью изобретения...

Номер патента: 1013669

Опубликовано: 23.04.1983

Авторы: Баранин, Ким, Колесник, Мишанов, Рязанов

МПК: F16J 15/16

Метки: сальниковый, узел, уплотнительный

...пульсирующего давления путем разгрузки уплотнительного элемента.Указанная цель достигается тем, что в сальниковом уплотнительном узле, содержащем шток, корпус, выполненную в нем сальниковую камеру и размещенный в ней уплотнительный элемент из самосмазывающегося материала, состоящий из разрезного кольца, размещенного между неразрезными кольцами, с выполненными коническими контактирующими торцовыми поверхностями разрезного кольца и неразрезного кольца, установленного со стороны уплотняемой полости, наружная торцовая поверхность неразрезного кольца, установленного со стороны уплотняемой полости, выполнена конической, при этом вершина конусности упомянутой поверхности и контактирующих торцовых поверхностей разрезного и неразрезного колец...

Номер патента: 1013670

Опубликовано: 23.04.1983

Автор: Авилкин

МПК: F16J 15/32

Метки: манжеты

...лент по винтовой линии вдоль оси манжеты, закладку резинотканевой заготовки опоры в пресс-форму с последующей вулканизацией ее резиновым уплотнением, перед началом работы с наружной и внутренней поверхностей резинотканевой опоры снимают поверхностный слой.На фиг. 1 показана манжета, общий вид, частичный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - поршень бурового насоса одностороннего действия, общий вид, частичный разрез:Манжета поршня состоит из резинового уплотнения 1 с передней раструбной поверхностью 2 и резинотканевой опоры 3, привулканизированной в пресс-форме к ре 10 15 20 25 30 35 40 45 50 зиновому уплотнению 1. У поверхностей 4 и 5 резинотканевой опоры 3 перед сборкой поршня и вводом его в работу снят поверхностный...
