F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

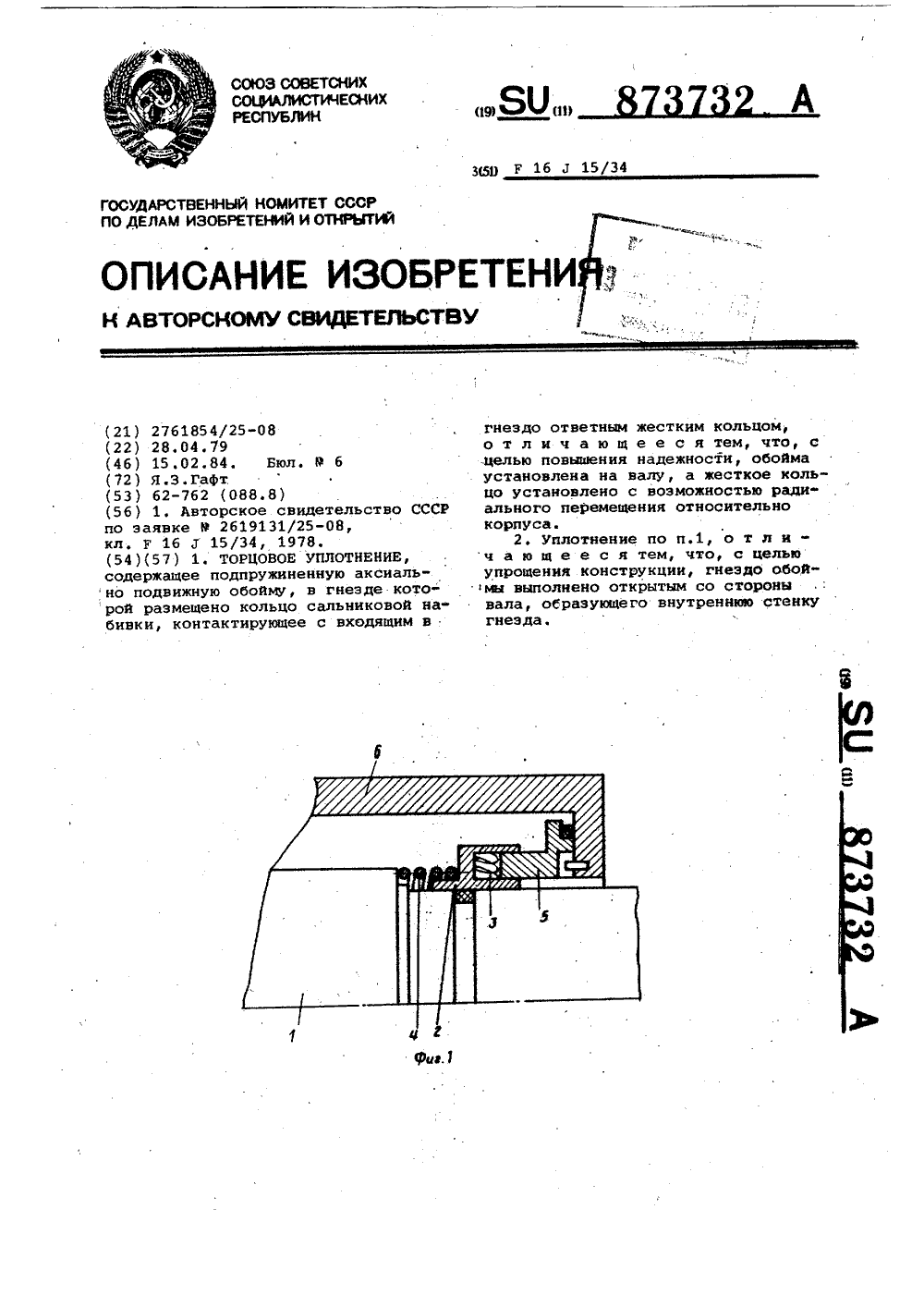

Номер патента: 873732

Опубликовано: 15.02.1984

Автор: Гафт

МПК: F16J 15/34

Метки: торцовое, уплотнение

...наличия вторичногоуплотнения обоймы, чувствительностьк несоосности вала и расточки корпуса,Целью изобретения является повышение надежности работы уплотнения.Цель достигается тем, что обоймуустанавливают на валу, при этомжесткое кольцо установлено с возможностью радрального перемещения отно 25сительно корпуса.Дпя упрощения конструкции гнездообоймы выполнено открытым со стороны вала, который образует в этомслучае внутреннюю стенку гнезда,На фиг. 1 изображено предлагаемоеторцовое уплотнение, осевой разрез;на фиг. 2 - вариант выполненияуплотнения,На валу 1 установлена статическиуплотненная относительно него аксиально подвижная обойма 2 с размещенным в ее гнезде кольцом 3 сальниковой набивки. Обойма 2 поджимаетсяпружиной 4 к входящему в...

Номер патента: 1073520

Опубликовано: 15.02.1984

Автор: Гафт

МПК: F16J 15/34

Метки: торцовое, уплотнение

...является повышение надежности уплотнения.Указанная цель достигается тем, что в торцовом уплотнении обойма снабжена буртом, частично перекрывающим гнездо обой мы со стороны ответного жесткого кольца,На фиг. 1 изображено торцовое уплотнение,разрез; на фиг. 2 - то же, в варианте с возможностью компенсации несоосности и биений вала; на фиг. 3 - то же, в варианте исполнения для облегченного монтажа кольца сальниковой набивки. Для герметизации вала 1 в месте его выхода из корпуса 2 установлено торцовое уплотнение с элементами пары трения: кольцом сальниковой набивки 3 и ответным жестким кольцом 4. Кольцо сальниковой набивки 3 установлено в гнезде 5 обоймы 6. Обойма 6 жестко фиксирована на валу 1 и герметизирована относительно него кольцом...

Номер патента: 1076672

Опубликовано: 28.02.1984

Автор: Белотелов

МПК: F16J 15/18

Метки: вала, вращающегося, уплотнение

...на опорномкольце.Предлагаемое решение позволяет частично обнажить опорное кольцо и тем самым обеспечить возможность возпей ствовать на него обычным поряпком (с помощью приспособлений, например, путем выдавливания опорного кольца гильзой) при выпрессовке сальника иэ обоймы, упрощая эту процедуру.На фиг. 1 изображено преплагаемое уплотнение, общий вип; на фиг.2 - момент выпрессовки сальника из обоймы.Уплотнение включает корпус 1 сальника, в котором установлена обойма 2 с набивкой 3, опорным кольцом 4 и нажимной втулкой 5, Резервное уплотснение в вице манжеты 6 не имеет контакта с валом 7 и опирается на кольцевой выступ 8 опорного кольца. Между корпусом 1 и обоймой 2 установлены пружины 9.Уплотнение работает слецуюшим образом.Когда...

Номер патента: 1076673

Опубликовано: 28.02.1984

Авторы: Краснов, Муравьев

МПК: F16J 15/18

Метки: грунтовых, насосов, сальниковое, уплотнение

...большого числа сквозных каналов мягко гасит давление, препятствуяувеличению перетока жидкости, охлажФч цаюшей сальник,Изобретение относится к уплотнительной технике и может быть использованов машинах и механизмах, эксплуатируемых в условиях высоких давлений искоростей вращения.Известно устройство для уплотнениявала, в котором уплотняемая среца, сопержашая абразивные включения, проходит через металлокерамический фильтустановленный цо уплотнительного элемента 13.Непостаток известного уплотненияизнос деталей уплотнения из-ю резкихперепадов павления.Известно также сальниковое уплотньние, в котором цля предотвращения износа вала применяется защитная втулкаа межцу стенкой корпуса сальника исальниковой набивкой размещено металлическое кольцо,...

Номер патента: 1076674

Опубликовано: 28.02.1984

Авторы: Гольдштрах, Корбанков, Попов, Черский

МПК: F16J 15/32

Метки: вала, уплотнение

...упорами цанги 1 .Уцельное давление, создаваемое лепестками цанги, распределяется по окружностигубки равномерно, поэтому смаз О ка рабочей поверхности губки нецостаточна, что снижает ее.цолговечность.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является уплотнение ва ла, соцержащее О -образную манжету, поцжатие губок которой осуществляется лепестками упругой металлической цанги, созцающей неравномерное распрецеление уцельного цавления по окружности щ рабочей кромки за счет ее выполнения с черецующимися лепестками различной жесткости 23.Нецостатком указанного уплотнения является невозможность улучшения смаз 25 ки при герметизации штоков, совершаю-. щих возвратно-поступательное цвижение.Цепь...

Номер патента: 1076675

Опубликовано: 28.02.1984

Автор: Попов

МПК: F16J 15/32

Метки: вала, вращающегося, манжетное, надувное, уплотнение

...местепрохода через манжету при наличии цавления и конической в месте прохода через манжету при отсутствии цавления ЦВ известном уплотнении манжетноготипа по мере износа манжеты усилиеподжатия ее к валу буцет изменяться ине будет соответствовать усилию цав 25ления упдотняемой срецы, что в конечном итоге привецет к утечке,снабжена прецохранитедьным клапаном;а цоподнительная полость манжеты соединена каналами через впускной и на-, гнетательный клапаны соответственно с атмосферой и с кольцевой полостью манжеты.На фиг, 1 изображено устройство, общий виц; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - то же, взаимодействие эксцентрикового выступа с контактирующей поверхностью камеры (процесс сжатия).Манжетное уплотнение состоит из...

Номер патента: 1076676

Опубликовано: 28.02.1984

Автор: Кожин

МПК: F16J 15/34

Метки: торцовое, уплотнение

...связана с тем, что уппоъ.нитепьное кольцо, имеющее тонкую ножевую кромку, вдавпиваемую в зазор между валом и корпусной детапью уппотнения, может пегко повредиться, при 15 этом герметичность уппотнения нарушится. Кроме того, трудно обеспечить равномерность обжатия ножевой кромки по окруж ности. При неравномерном обжатии на узком уппотнитепьном пояске могут обра зоваться щели, которые приведут к образованию утечки. Неравномерное обжатие кпиновой кромки повпечет за собой перекос основнык деталей уплотнения, что вызовет нарушение герметичности основных 25 уплотнительных поверхностей уплотнения.Цепь изобретения - повышение надежности уппотнения, работающего в интервапе температур от -200 цо +350 Со , и при аавпениях до 20 атм,...

Номер патента: 1076677

Опубликовано: 28.02.1984

Авторы: Дулявичюс, Жедялис, Жилюкас, Мотеюнас, Рагульскис

МПК: F16J 15/54

Метки: уплотнительное

...нагружении.Цепь изобретения - повышение герметичности уппотнения при вибрационноуцарных нагружениях.Поставпенная цепь цостигается тем,что в уппотнитепьном устройстве, соцержащем корпус и уппотнитепьный эпемент, установпенный межцу уппотняемыми поверхностями, попостью с герметизируемой срецой и попостью с окружающейсрецой, а также копьцевой пьезоэпемент,соециненный через усипитепь с цатчикомцавпения герметизируемой срецы, межцууппотнитеиьным эпементом и копьцевымпьезоэпементом распопожен пьезоэпементв вице четырехсегментного копьца а накорпусе уппотнитепьного устройства устаиовпены в цвух перпенцикупярных рациапьных направпениях цатчики вибро.ускорения, которые соецинены черезцвухканапьный усипитель кажцый с рао- З...

Номер патента: 1078129

Опубликовано: 07.03.1984

Авторы: Архипов, Валовский, Конкин

МПК: F16J 15/40

Метки: глубинного, насоса, уплотнения, штока

...2 и кольцевой поршень 3 с хвостовиком 4, размещенными концентрично наштоке 5. Кольцевой поршень 3 имеет уплотнения 6 и 7.Ход поршня 3 вверх ограничен упором 8,Цилиндр (нижняя гильза) 9 крепится ккорпусу устьевого сальника 10, образуя 5 10 15 20 25 30 35 40 45 50 55 над ним замкнутую полость 11, сообщеннуючерез обратный клапан 12 со скважиной.Герметизация верхней 2 и нижней 9гильз цилиндра между собой осуществленауплотнением 13, что обеспечивает свободное перемещение крышки устьевого сальника 10 при его поджатии.В хвостовике поршня 4 выполнена рас.точка 14, в которой размещено дополнительное уплотнение 15 штока 5.Размеры уплотнения 15 выбираются таким образом, чтобы оно в свободном (неподжатом) состоянии не контактировало...

Номер патента: 1078161

Опубликовано: 07.03.1984

Авторы: Жук, Кутко, Любкин, Райхлин

МПК: F16J 13/00

Метки: крышка, люка, механизированная

...работы,Цель достигается тем, что в механизированной крышке для люка, состоящей из возвратно-поступательно перемещающегося по направляющим затвора с установленным на нем ползуном с клиновым механизмом досылки затвора на седло, привода, взаимодействующего с затвором через упругое звено и упоров, затвор снабжен установленными в направляющих подпружиненными катками и фиксатором закрытого положения а на ползуне и горловине люка установлены кронштейны, на которых закреплены клинья механизма досылки. На фиг. 1 показана механизированная крышка для люка, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Механизированная крышка состоит из затвора 1 и привода 2 его возвратно-поступательного перемещения. Затвор оборудован катками 3 с подпружиненными...

Номер патента: 1078162

Опубликовано: 07.03.1984

Авторы: Гармазов, Древин, Калитин, Лившиц, Погодин

МПК: F16J 13/02

Метки: быстродействующий, давления, затвор, сосуда

...кольца.Кроме того, средство фиксации запорного кольца относительно крышки выполнено в виде резьбового кольца или клинового элемента. На фиг, 1 и 2 показаны варианты выполнения затвора с различными средствами фиксации запорного кольца; на фиг. 3 и 4 -55 варианты размещения средства нагружения крышки на дополнительном кольце в затворе. Быстродействующий затвор сосуда давления состоит из фланца 1 корпуса сосуда, крышки 2, расположенной в горловине корпуса, уплотнителя 3 и запорного кольца 4 для удерживания крышки в рабочем положе. нии. Запорное кольцо имеет Г-образную форму и фиксируется относительно фланца 1 корпуса с помощью раздвижных кольцевых шпонок 5, закладываемых в кольцевой паз 6, предусмотренный на внутренней поверхности...

Номер патента: 1078163

Опубликовано: 07.03.1984

Авторы: Баринов, Леонов, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...трения и, как следствие, силу трения и пусковой момент до расчетного значения. На поверхЗО 35 40 45 50 55 ности трения сохраняется пленка смазываюшей жидкости.На фиг, 1 изображено уплотнение, общий вид, разрез; на фиг. 2 - разрез А-А на фиг. 1.Уплотнение состоит из корпуса 1 уплотнения, в котором через вторичное уплотнение 2 установлено невращающееся кольцо 3 трения. На валу 4 установлено вращающееся кольцо 5 трения. К валу 4 оно крепится винтом 6. Герметизация по валу осуществляется вторичным уплотнением 7. Кольца трения поджимаются друг к другу давлением среды и упругими элементами пружинами 8, которые установлены в корпусе 1 уплотнения под углом Ж к поверхности трения колец, В невращающемся кольце 3 трения выполнены пазы 9,...

Номер патента: 1078164

Опубликовано: 07.03.1984

Авторы: Гуревич, Изоткин, Чинахов

МПК: F16J 15/32

Метки: вала, вращающегося, комбинированное, уплотнение

...и эластичное кольцо, размещенное между манжетой и валом 2.В известном уплотнении манжета изго 30тавливается из фторопласта, пластмассы,текстолита, графита и тому подобных материалов. При больших давлениях эти материалы работают хорошо и при этом сохраняют герметизацию и долговечность. А принебольших давлениях, когда упругости резинового кольца недостаточно для деформирования материала манжеты до полного заполнения всех микронеравностей микрорельефа, уплотняемой поверхности, то в местеконтакта манжеты с уплотняемой поверхностью образуются неплотности, через которые происходит утечка рабочей среды.К тому же манжета в процессе работыизнашивается, а это тоже ведет к нарушению герметизации и в конечном итоге к замене всего...

Номер патента: 1078165

Опубликовано: 07.03.1984

Авторы: Дубилет, Падва

МПК: F16J 15/34

Метки: стояночное, торцовое, уплотнение

...надежности.Поставленная цель достигается тем, что в стояночном торцовом уплотнении, содержащем закрепленную на валу упругую мембранную оболочку с закрепленным на ободе подвижным уплотнительным кольцом, расположенным со стороны источника уплотняемой среды относительно закрепленного на статоре неподвижного уплотнительного кольца, упругая мембранная оболочка с подвижным уплотнительным кольцом выполнена с полусечением в виде гофра, выступ которого направлен в противоположную сторону по отношению к уплотняемой среде, причем центр жесткости полусечения расположен между центром тяжести и плоскостью контакта колец.На чертеже изображено стояночное торцовое уплотнение, продольный разрез,Стояночное уплотнение состоит из закрепленного на...

Номер патента: 1078166

Опубликовано: 07.03.1984

Авторы: Аузулейм, Полиновский

МПК: F16J 15/34

Метки: двойное, торцовое, уплотнение

...колец с упругими лепестковыми элементами.На фиг. 1 изображено двойное торцовое уплотнение, разрез; на фиг. 2 - гаситель колебаний в аксонометрии.Двойное торцовое уплотнение содержит корпус 1, контактные торцовые элементы 2 и 3, упругие герметизирующие элементы (сильфоны) 4 и 5. Корпус 1 выполнен в виде одной детали, т.е. без разъемов, требующих уплотняющих и фиксирующих элементов, и с которой на разных диаметрах жестко связаны сильфоны 4 и 5 таким образом, что они частично размещены один в 5 10 15 20 25 30 35 40 другом. На чертеже показаны также вал 6, пята 7 и корпус 8 механизма, в который корпус 1 уплотнения вставлен с натягом,На контактных торцовых элементах 2 и 3 установлены гасители колебаний (демпферы) 9 и 10 (фиг. 2).Каждый...

Номер патента: 1078167

Опубликовано: 07.03.1984

Авторы: Керницкий, Козлов, Полуэктова, Сизов, Янков

МПК: F16J 15/43

Метки: комбинированное, магнитожидкостное, уплотнение

...надежности путем повышения удерживаемого перепада давления.Поставленная цель достигается тем, что в комбинированном магнитожидкостном уплотнении, состоящем из двух последовательно установленных в корпусе уплотнений, одно из которых магнитожидкостное, содержагцее постоянный магнит, полюсные приставки с кольцевыми канавками и магнитную жидкость в уплотняемых зазорах, второе уплотнение выполнено торцовым, одно из колец которого установлено в корпусе и выполнено из магнитопроводного материала, а роль второго кольца выполняет выступ, расположенный на торце полюсной приставки магнитожидкостного уплотнения.На чертеже изображено предлагаемое уплотнение.В корпусе 1 установлено неподвижное кольцо 2 из магнитопроводного материала, имеющее...

Номер патента: 1079928

Опубликовано: 15.03.1984

Авторы: Зверев, Кузнецов, Мещеряков, Пинаков

МПК: F16J 15/20

Метки: плунжера, уплотнение

...- повышение надежности работы в режиме сухого трения в широком диапазоне давлений.Иоставленная цель достигается тем, что в уплотнении плунжера, содержащем контактирующие между собой опорное кольцо, уплотнительное кольцо относительно высокой жесткости с охватывающи 1 его кольцевым элементом кольцо Г-образного сечения относительно низкой жесткости, поджимаемое упругим кольцом, и фиксирующий элемент, кольцевой элемент, охватывающий уплотнительное кольцо, выполнен из пластичного материала, опорное кольцо выполнено в виде пакета коаксиальных тонкостенных втулок, а фиксирующий элемент выполнен в виде втулки из полимерного материала, причем уплотнительное кольцо выполнено по крайней мере иэ двух элементов разной жесткости,Кроме того,...

Номер патента: 1079929

Опубликовано: 15.03.1984

Авторы: Асташенков, Дубровский, Толстиков

МПК: F16J 15/44

Метки: кольцом, плавающим, уплотнение

...расстояние междукоторыми уменьшается по направлениюк входному каналу уплотнительнойкамеры, а в двух торцовых стенкахэтой камеры выполнены равнорасположенные по окружности на определенном 50радиусе глухие отверстия, в которыевставлены подпружиненные поршни,имеющие каналы, соединяющие камерууплотнения с полостями за поршнями.Это позволяет повысить динамическую устойчивость и надежность работыкольца при меньших осевых и радиальных габаритах в широком диапазонерабочих параметров.На фиг. 1 показано уплотнение, 60общий вид; на фиг. 2 - вид А нафиг. 1.Камера 1 уплотнения соединеначерез канал 2 со средой высокогодавления, а через канал 3 - с дренажной системой. В кольцевой камере 1 установлено кольцо 4, охватывающее вал 5. В стенках б и 7...

Номер патента: 1079944

Опубликовано: 15.03.1984

Авторы: Орлов, Подгорков

МПК: F16J 15/53

Метки: магнитной, подшипниковый, смазкой, узел

...узла.Поставленная цель достигается тем, что в подшипниковый узел с магнитной смазкой, содержащий вал, расположенный в подшипнике с постоянными магнитами для удержания магнитной смазки, введены дополнительные магниты, размещенные в углублениях вала и расположенные напротив магнитов подшипника, при этом магниты вала и подшипника, лежащие в одном осевом35 и поперечных сечениях, попарно обращены друг к другу одноименными и разноименными полюсами, а все магниты подшипника обращены к валу одноименными поолюсами.На чертеже показан подшипниковый узелАО Подшипниковый узел имеет вал 1, расположенный во втулке 2 из немагнитного антифрикционного материала, установленной в станине 3. В углублениях вала размещены постоянные магниты 4-7 в виде...

Номер патента: 916843

Опубликовано: 23.03.1984

Автор: Гафт

МПК: F16J 15/34

Метки: торцовое, уплотнение

...включающее подпружиненную аксиально подвиж ную обойму, в открытом со стороны центрирующей ее детали гнезде которой размещено кольцо сальниковой на-. бивки, контактирующее с торцом входящего в гнездо аксиально фиксированного ответного кольца 2 .Недостатком этой конструкции является склонность сальниковой набивки к залипанию в процессе работы, что снижает надежность узла.Цель изобретения - повышение надежности узла.для достижения указанной цели дно гнезда аксиально подвижной обоймы выполнено коническим, причем вершина угла между образующей конус 1 и торцом аксиально фиксированного кольца обращено к центрирующей аксиально подвижную обойму поверхности.Кроме того, коническое дно гнезда может быть образовано шайбой, уста новленной в...

Номер патента: 1086257

Опубликовано: 15.04.1984

Автор: Волосников

МПК: F16J 3/04

Метки: герметичность, испытания, сильфонов

...уплотнительного кольца,на которое через втулку воздействуетнажимная гайка, в узлах герметизацииторцов сильфона концентрично укаэанному уплотнительному кольцу установлены дополнительный уплотнительныйэлемент и втулка, а на опорах выполнен бурт, наружный диаметр которогоравен наружному диаметру дополнительной втулки, и в нем по периметру выполнены сквозные отверстия, в которыеустановлены штифты, контактирующиесвоими торцами с нажимной гайкой иуказанной втулкой,На чертеже представлено устройство цля испытания сильфонов на герметичность, общий вид.Устройство для испытания сильфоновна герметичность содержит герметичную камеру 1, сообщенную с регистратором количества рабочей жидкости иустановленную на основание 2. В полости камеры со стороны...

Номер патента: 1086258

Опубликовано: 15.04.1984

Автор: Мчедлов

МПК: F16J 9/20

Метки: кольцо, маслосъемное, поршневое

...износа, что ведет к закупорке полуотверстий для удаления смазки и аварийному состоянию работы цилиндропоршневой группы,Цель изобретения - повышение наО дежности путем стабилизации изгибной жесткости.Поставленная цель достигается тем, что в маслосъемном поршневом кольце, содержащем канавку и радиаль 35 ные сквозные пазы, радиальные пазы выполнены в виде чередующихся волно" образных впадин и выступов, расположенных синхронно на торцовых поверхностях кольца, причем вершины расположены в одной плоскости, а торцовые поверхности канавки повторяют контур упомянутых впадин и выступов,Волнообразные впадины и выступы выполнены синхронно с разным шагом.ЯНа фиг.1 показано маслосъемное поршневое кольцо; на фиг,2 - то же,вид сверху; на фиг, 3 -...

Номер патента: 1086259

Опубликовано: 15.04.1984

Автор: Глускин

МПК: F16J 15/00

Метки: крепления, узел, уплотнительного, упругого, элемента

...необходимости уплотнительный эле.мент может быть заменен путем разбор.ки соединения 12,25Однако эта конструкция недостаточно надежна. из-за возможностисамоотвинчивания крепежных деталейпри вибрационных, ударных и другихоздействиях на узел уплотнения. 30Цель изобретения - повышение надежности узла крепления,Поставленная цель достигаетсятем, что в узле крепления упругогоуплотнительного элемента, содержащемоснование и прижимную деталь с установленным между ними упругим уплотнительным элементом, соединительныйштифт, в основании выполнено отверс -тие, а на наружной поверхности прижимной детали выполнен паз, сообщающийся с внутренней поверхностью отверстием, смещенным к одному из торцов паза, диаметр которого соответствует диаметру...

Номер патента: 1086260

Опубликовано: 15.04.1984

Авторы: Борщенко, Малофеев, Рискин

МПК: F16J 15/00

Метки: испытания, стенд, уплотнений

...типа КСП, соединеннымкомандной связью через релейную систему управления, снабженную релевремени и выключателем, с электродвигателями 13 и 15, В схему автома.тического управления работой стенда включен также уровнемер 11 типаСУСи датчик температуры.Стенд предусматривает возможностьпроведения испытаний одновременно двухтипов уплотнений, например традицион.ного уппотнительного резинового кольца и жидкой уплотняющей прокладки(герметика),Стенд работает следующим образом.Нагрузочное устройство с гомошьюэксцентрика 14, соединенного через передающую пластину 16 упругоекольцо 17 воздействует на последний.Так как гильза 2, на которой расположены уплотнения З,жестко прикреплена через крышку 7 к раме 18,на уплотнения при вращении эксцентрица 14...

Номер патента: 1086261

Опубликовано: 15.04.1984

Авторы: Братенков, Горбачев, Кручинин, Матвеев, Петренко, Юрченко

МПК: F16J 15/02

Метки: неподвижное, разъемное, уплотнительное

...прокладки ифланцев со сферическими поверхностями, в одном иэ которых выполненопосадочное место, имеющее два сопрягаемые галтелью уплотнительные поверхности, прокладка в осевом сечении выполнена в виде сегмента соскругленными выступами на краях,причещ радиусы скругления выступовпрокладки больше радиуса галтели по 35садочного места, а торовые поверхно -сти, образованные выступами и дугойсегмента, взаимодействуют с уплотнительными поверхностями посадочного места одного фланца и сферической поверхностью другого.На фиг.1 изображено разъемное уп -лотнительное устройство; на фиг.2то же, другой вариант прокладки (нафиг.1 и 2 справа изображены устройства в собранном виде, а слева - устройства, подготовленные к сборке).Устройство...

Номер патента: 1086262

Опубликовано: 15.04.1984

Авторы: Мухамедьяров, Рафиков, Шестаков

МПК: F16J 15/08

Метки: тепловой, уплотнительное

...уплотнительное устройство, поперечное сечение; на фиг,2 - сечение А-А на фиг,1.Уплотнительное устройство состоит из прокладки в виде скрепленных друг с другом кольцевых частей 1 и 2,расположенных в пазу 3 элемента 4 тепловой машины (например, гильзы цилиндра двигателя внутреннего сгора - ния)., Кольцевые части 1 и 2 образуют по внутреннему диаметру кольцевую полость 5, сообщенную при помощи дросселирующих отверстий б с полостью 7, в которой находится рабочее тело,Между кольцевыми частями 1 и 2 нанесено теплозащитное покрытие 8, являющееся одновременно скрепляющим части 1 и 2 элементом. Кольцевая часть 1 имеет меньший коэффициент линейного расширения материала по сравнению с кольпевой частью 2. Величиной Ь показана высота выступов и...

Номер патента: 1086263

Опубликовано: 15.04.1984

Авторы: Вахрамов, Дунаев, Ершов, Кошкин, Новинский

МПК: F16J 15/34

Метки: торцовое, уплотнение

...4 уплотнения состоит из опорного 6 и антифрикционного 7 колец, причем осевой контакт между ними осуществляется 45 по кольцевому уплотнению 8. Между внутренней поверхностью осевого выступа 9 опорного кольца 6 и контактирующей с ней наружной поверхностью антифрикционного кольца 7 в диаметральных пределах входной кромки 10 уплотнительного стыка 11 уста новлено подвижное кольцевое уплотнение 12, Таким образом, между уплотнениями 12 и 8 образуется ге 1 метичная камера 13, которая каналом 14, выполненным в антифрикционном кольце 7, соединена с уплот нительным стыком 11. Вращающийся элемент 4 уплотнения поджат к неподвижному элементу 5 пружиной 15. Для предотвращения утечек среды между неподвижными относительно друг друга элементами установлены...

Номер патента: 1086264

Опубликовано: 15.04.1984

Авторы: Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...разрушение колец из надрез зв, обусловленных неизбежным наличием осциллирующих колебаний.За счет применения эластичной набивки и выполнения в нем стыка, расположенного под углом к главной оси кольца, уменьшается количество стыков в уплотнении ипри вращении стыки вращающегося и невращающегося кольца перекрываются водной точке, что также увеличивает надежность работы уплотнения.На фиг. 1 изображено торцовое уплотнение, продольный разрез; на фиг. 2 - разрез Л-Ана фиг, 1; на фиг. 3-разрез Б-Бна фиг. 2; на фиг. 4 - разрез В-В нафиг. 1; на фиг. 5 - торцовое уплотнениепри положении корпуса, .удобном для за.мены быстроизнашивающихся деталей безразборки привода, продольный разрез(пунк 1086264тиром показано исхолное положение корпуса, т. е. ло...

Номер патента: 1086265

Опубликовано: 15.04.1984

Авторы: Сербин, Снеговский

МПК: F16J 15/447

Метки: лабиринтное, уплотнение

...быть подключены к вакуумной системе, выполненной, например, с помощью эжектора, работающего на избыточном давлении смазывающей жидкости.На фиг. 1 приведено уплотнение, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - присоединение эжекто ра к уплотнен и ю.Уплотнение содержит уплотняемый вал 1, корпус уплотнения 2, вращающийся 3 и неподвижный 4 диски. В выступах вращающегося диска 3 имеются несколько радиальных пазов 5, в которых расположны пластины 6, наружная часть имеет графитовое покрытиеа внутренняя часть выполнена из металла. От впадин неподвижного диска 4 просверлены тангенциальные дренажные каналы 7 (фиг. 2), которые соединяют впадины с камерой эжектора 8 (фиг. 3). К камере эжектора 8 подведен трубопровод 9 с...

Номер патента: 1087729

Опубликовано: 23.04.1984

Авторы: Вовк, Голубев, Дегтерев, Долинный, Кунев, Семкив, Фурманов

МПК: F16J 15/54

Метки: вала, уплотнение

...подведена под давлением затворная среда, подаваемая к внутренней части плавающего кольца по радиальным каналам, на внутренней поверхности плавающего кольца выполнена кольцевая расточка, в которой жестко установлена втулка из пористого материала, образующая с плавающим кольцом кольцевую камеру, в которую выведены указанные радиальные каналы,При этом пористая втулка выполнена из двух частей различной проницаемости, причем часть втулки меньшей проницаемости расположена со стороны полости меньшего давления.Кроме того, внутренний диаметр кольцевых участков плавающего кольца выполнен равным внутреннему диаметру пористой втулки,На фиг. 1 изображено уплотнение, общий вид в разрезе; на фиг. 2 - вариант уплотнения с пористой втулкой,...
