F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 283836

Опубликовано: 01.01.1970

Авторы: Зацепин, Серик

МПК: B62D 55/104, F16J 15/44

Метки: гусеничного, оси, подвески, средства, транспортного, уплотнение

...оси между торцами подшипника и рычага.1-1 а чертеже схематично изображено предлагаемое уплотнение, разрез.Опорный подшипник 1 неподвижно установлен в трубе 2 рамы 3 транспортного средства. Ось 4 подвески несет жестко установленный пя пей рычаг б подвески. Подшипник 1 имеет резьбовой конец б, на который пявинчеп уплотнптельный элемент в виде гайки 7. В прорезь 8 гайки свободно входит конец поводкового элемента в виде штифта 9, противоположный конец которого запрессован в отверстие внутренней торцовой поверхности 10 рычага. Уплотнительная манжета 11 установлена на гайке и рабочими кромками охватывает ось 4.10 При качании рычага подвески вместе сосью в подшипнике 1 штифт 9 поворачивает гайку вместе со втулкой ня резьбе подшипника в...

Номер патента: 284531

Опубликовано: 01.01.1970

Авторы: Бернштейн, Рассоха, Щукин

МПК: F16J 15/16

Метки: гидравлический, затвор

...гидравлическим затвором, являющимся одним из возможных конструктивных вариантов предлагаемого изобретения,1-1 асос содержит улитку 1, заднюю 2 и переднюю 3 крышки, рабочее колесо 4, манжетное уплотнение б и устройство б автоматического пополнения затворной жидкости, В этом устройстве поршень 7 помещен в резервуар 8 затворной жидкости, который через этот поршень гидравлически связан с пагнетательнойлинией 9 насоса. Резервуар трубкой 10 связантакже и с фонарным кольцом 11 манжетногоуплотнения.5 Шток 12 поршня при помощи вилкообразного элемента 13 кинематически связан с затвором запорного органа 14 магистрали 15, покоторой осуществляется подача затворнойжидкости в резервуар,10 При работе насоса поршень, находящийсяиод давлением...

Номер патента: 285427

Опубликовано: 01.01.1970

Авторы: Адамов, Костылев, Пдт, Тохта

МПК: F16J 13/00

Метки: быстроразъемная, крб1шка

...антиобледен тельных аппаратов, в 15 ным рычагом, связаннь том, перемещающимся ной проточкой под на чающаяся тем, что, с рекосов и увеличения 20 ции, згпорный элемент кана с несколькюп 1 д жепными преимуществ под шарики в его бокдля ета- рот- меп- кен- тли- пе- нза- ста- оло- дами Изобретение относится к области машиностроения, а именно, к быстроразъемным крышкам, например, для агрегатов антиобледенительных систем летательных аппаратов.Известны быстроразъемные крышки, выполненные с поворотным рычагом, связанным с запорным элементом, перемещающимся вдоль втулки, снабженной проточкой под нажимные шарики.Предложенная быстроразъемная крышка отличается тем, что запорный элемент выполнен в виде стакана с несколькими диаметрально...

Номер патента: 285428

Опубликовано: 01.01.1970

Авторы: Горелик, Капоровский, Трещ, Шпиндлер

МПК: F16J 15/02

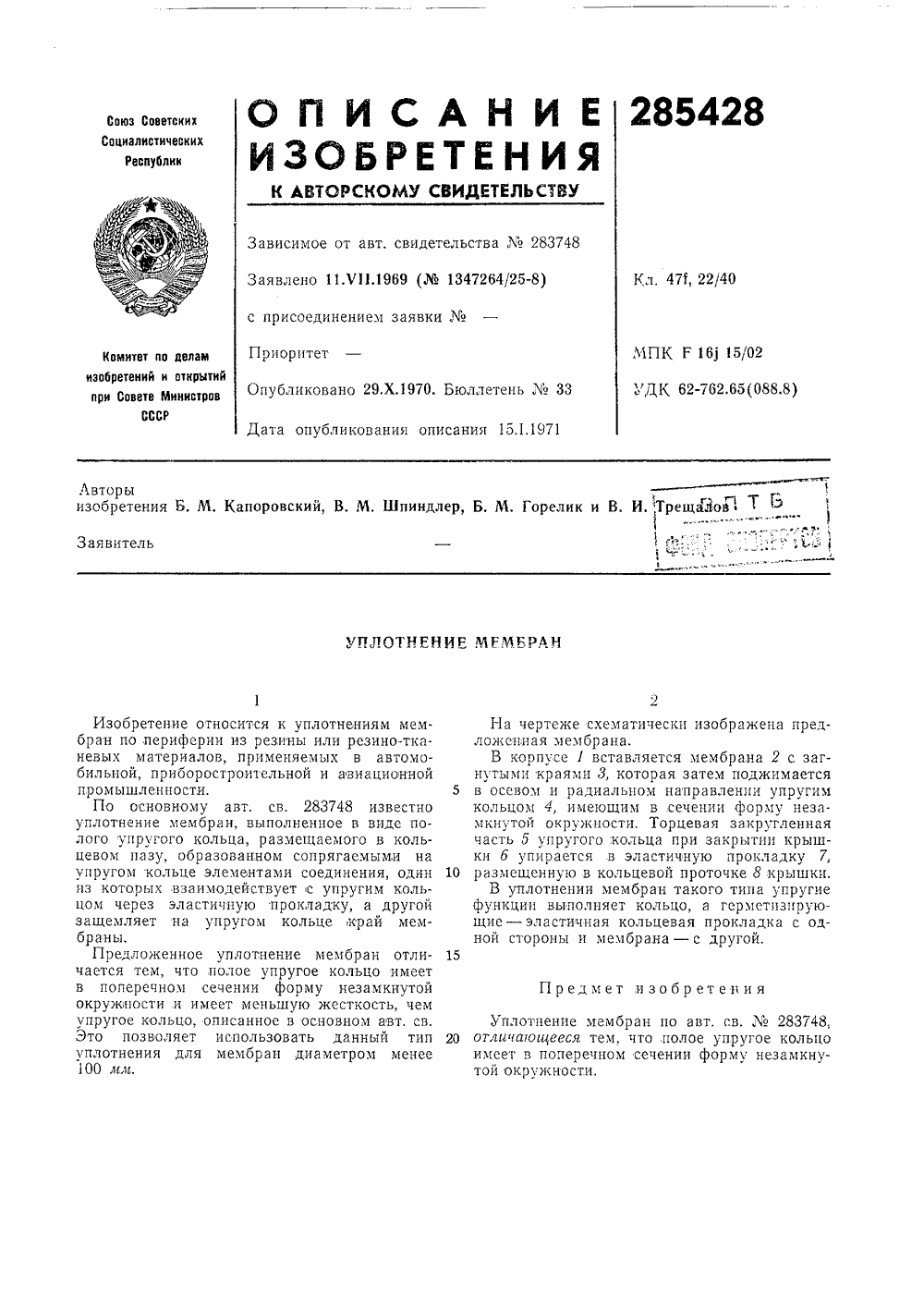

Метки: мембр, уплотнение

...размещенную в кольцевой проточке 8 крышки,В уплотнении мембран такого типа упругиефункции выполняет кольцо, а герметизирующие - эластичная кольцевая прокладка с одной стороны и мембрана - с другой. Пре зобретения ет Уплотнение мембрО отлика ощееся тем,имеет в поперечномтой окружности. Лвторыизобретения Б. М, Капоровский, В Изобретение относится к уплотнениям мембран по периферии из резины или резино-тканевых материалов, применяемых в автомобильной, приборостроительной и авиационной промышленности.По основному авт. св. 283748 известно уплотнение мембран, выполненное в виде полого упругого кольца, размещаемого в кольцевом пазу, образованном сопрягаемыми на упругом кольце элементами соединения, один из которых взаимодействует с упругим...

Номер патента: 286430

Опубликовано: 01.01.1970

Автор: Пикалов

МПК: F16J 15/32

Метки: сальниковый, узел

...пристыкованы друг к другу с конструктивным зазором а и соеди- ЗО иены между собой пружинами. Для предотвращения попадания инородных частиц в заНа фиг. 1 схематично изображен сальннковый узел, вид сбоку, разрез: на фиг, 2 - внд по стрелке А на фиг. 1.Сальниковый узел содержит защитную разрезкую коническую оболочку 1 со скребком 2 и зубом т в его передней части, проточку 4 для удержания смазки под скребком, гайку 5 сальника б, буксу 7 пз антпфрикционного материала, резиновое уплотнительное кольцо 3, винты 9, крепящие защитную коническую оболочку к гайке сальника и одновременно являющиеся контровкой от свинчивания ее относительно буксы 7, пружины 10, соединяющие скребки между собой и благодаря конструктивному зазору а плотно прпжимающие их...

Номер патента: 286431

Опубликовано: 01.01.1970

Авторы: Бидман, Иванов

МПК: F16J 15/54

Метки: валов, вращающихся, уплотнение

...с абразивными включениями и обеспечения гермстичносги при невращающемся вале, оно выиолнспо в виде героторного пмпеллера, эластичная обой ма котсрого подвешена на двух поясках,обеспечивающих между наружной поверхностью обоцмы и внутренней поверхностью удерживающей ее гильзы наличие кол, цензй полости, в которую осуществлена подача жид кости под давлением для регулирования натяга обоймы рабочей пары импеллера. Известны различные типы уплотнений для вращающихся валов гидромашин. Однако эти уплотнения сложны в изготовлении и не могут работать на жидкостях, которые содержат абразивные взвеси.Предложенное уплотнение отличается от известных тем, что, с целью повышения долговечности при работе на жидкостях с абразивными включениями и...

Номер патента: 287378

Опубликовано: 01.01.1970

Автор: Сайфутдинов

МПК: F16J 13/10, G01M 3/28

Метки: давлением, заглушка, испытании, полых, типа, труб

...нажимные кольца 7 имеют коническоеотверстие, Наружные и внутренние разрезныекольца снабжены выточками для укладкифрикционных прокладок 9. Разрезные кольц состоят из нескольких, например шести отдельных дуговых секторов 10, на торцах которых закреплены упругие элементы 11, например пз резины. Крайнее наружное нажимное кольцо 7 снабжено проушинами 12 для закрепления откидных болтов. Шток имеет отверстие 18 для подвода давления и выточку для уплотнптельпой манжеты 14, которая сжимается гайкой 15 через шайбу 1 б.О Заглушка работает следующим образом.По мере возрастания давления внутри трубы шток через манжету 14 и шайбу 1 б нажимает на внутреннее кольцо 5, которое своей конической поверхностью распирает разрезное 5 кольцо б п прижимает его...

Номер патента: 288465

Опубликовано: 01.01.1970

Авторы: Аринштейн, Голубев, Лебедев

МПК: F16J 15/34

Метки: вала, вращающегося, двойное, торцовое, уплотнение

...пруопуо цел.Это позволяет уменьшить давление здтворцой жидкости гсред царужцой торцовойпарой и тем самым повышает цзцосостойкость.На чертеже изображено предлагаемое уплотцецие.Уплотцеше вала содержит вцутрецц:.е 1 20 и наружные 2 торцоьые пары, между которыми расположена гидрозатворцдя камера ) с разгрузочной пятой 4, насаженной ца вал 5 насоса и образующей с кольцевь(м выступо,( корпуса 6 дросселирующую щель б. Регулц ровацие давления затворной жидкости осущссгвляется с помощью регулятора давлеция 7, обратного 8 и редукциоцного 9 клапацов. 3 а т и О р и а я ж и д. О с т и 3 а б и р а с т с я и 3 р е 3 е рвуара 10 насосом 11, проходит фильтр 12 и через средства регулирования давлецця попадает в гидрозатворцую камеру 3, где, пройдя узу...

Номер патента: 288466

Опубликовано: 01.01.1970

Авторы: Домашнее, Печко, Филатов, Хмельникер

МПК: F16J 15/28

Метки: сальниковое, уплотнение

...прессования.На с 1 пг, 1 изображено предложенное саль"иковос уплотненно в разрезе, в исходном положении; на фиг. 2 - то же, в рабочем положении.Сальниковое уплос пение состоит из пастм 1, выполненных из сыпучего, волокнисгого пли другого пористого материала.С обеих сторон каждой пастмы вогнутой стороной к цей расположены тонкостенные кольца 2 желобчатого сечения.Сжатием набивки в сальниковой камерекольца деформируются и принимают плосс;усо форксу, при этом допуссается заиб ссромок со стороны внутреннего и внешнего диаметров. Прижатые пластмамц набивки к поверхностям уплотцяемых деталей кольца способствуют резкому увеличению сопротивления 10 набивки уплотняемой рабочей среде, т. е, герметичности уплотнения. Одссоврехсешто эти...

Номер патента: 288486

Опубликовано: 01.01.1970

Автор: Зал

МПК: F16J 15/48

Метки: поршень, самоуплотняющийся

...поршне, в целях обеспечения демпфирования ударных нагрузок, внутренняя полость разделена на две части при помощи перегородки с дроссельными отверстиями,20На чертеже показан пример выполнения описываемого поршня. Поршень 1 снабжен упрутой оболочкой 2, несущей уплотнительные кольца т. В центральной расточке размещен шток 4, уплотненный в стеке поршня при по мощи манжеты 5. Внутренняя полость образована двумя полостями А и Б, сообщаемыми каналами а, и заполнена жидкостью.Для заполнения жидкостью служит клапан 6, Он же используется для стравливания воз духа. Каналы а являются дроссельными отверстиями.Давление рабочей среды на поршень передается штоку через жидкость, заполняющую полости А и Б. При этом давление в полостях превышает...

Номер патента: 320638

Опубликовано: 01.01.1971

Авторы: Гутии, Лебединский, Шиейдер

МПК: F02F 1/20, F16J 10/04

Метки: гильза, цилиндра

...выполненным в виде одной или нескольких непрерывных канавок, имеющих форму синусоиды, насО)КЕИИОЙ ИЯ ВИИТОВу 10 ЛИНЮО,Цель изобретения - повышение износостойкости и уменьшение нсрашюмсрюостю износа.Это достигается тем, что пло)падь, аюимасмая канавками, составляет 35 - 50% от общей поверхности гильзы ня длине 15 - 20% от верхней мертвою точки, 35 - -55% ия длине 28 - 35% - от 11 И 5 к ю ей мертвой точки ю 20- - 35% - в средней зоне.11 я фиг. 1 изображен характер обрязова к 511 Явок; юя 1)и Г. 2 - схсса рясполо)ксЮЮ 5 КЯИ ЯВОК С 1 СИ 5 ЮОИ 1 СИС 5 Г 10 В 1 СОТЕ Гн.И- И ИЛОИ)ЯДЬК), ЗЯЮЮЫЯСМОР КЯИЯВКЯХ 1 И; ЮЯ фиг. 3 - характер изменения износа гил;зы пюлююдра с микрорельсфом ия внутренней ряоочсю поверхности ю бс: юсго.Уменьшение...

Номер патента: 320652

Опубликовано: 01.01.1971

Авторы: Анохин, Данилов, Жилнин, Кузьмин, Новосадов, Хейфец, Хрюкин

МПК: F16B 43/00, F16J 15/06

Метки: nшмо, гена, уплотнительный, элел1ентшшшдсепi

...что еобходимых для ного соединения иала. мет изобретени Уплотнидвух охватоболочек,нитель изличаюи 1 ийсдежностилах нагрузразом, что Изобретение относится к области машиностроения, а именно к уплотнительным элементам, применяемым в вакуумной технике. Известны уплотнительные элементы, образо ванные из двух охватьввающих одна другую граничных оболочек, между которыми размещен наполнитель из высоко пластичного материала.Предложенный уплотнительный элемент от личается от известных тем, что оболочки выполнены таким образом, что в сборе ограничивают ромбовидное пространство, незамкнутое на противоположных стыкахвнутри которого расположен наполнитель.15Это повышает надежность его работы при многократных циклах нагрузочки.На чертеже изображен...

Номер патента: 320659

Опубликовано: 01.01.1971

МПК: F16J 15/40

Метки: вивлио, жидкостное, л_й, подвижных, снл, уплотнение, элементов5й1нш

...в работе и сложны по конструкции.Целью изобретения является упрощение конструкции и повышение надежности уплотнения.Это достигается тем, что в качестве уплотнителя использована жидкость, несмачивающая материалы стенки и подвижного элемента, а величина зазора между последним и стенкой2 овыбрана по формуле б=:, где тт - коэффиЛрциент поверхностного натяжения жидкости, а Ьр - перепад давлений.На чертеже схематично изображено уплотнение в разрезе.Через стенку 1 проходит уплотняемый вал 2, который установлен с зазором 3. Кольцевая камера 4 выполнена в стенке /, заполнена жидким уплотнителем, несмачивающим материалы стенки и подвижного элемента, и связана с зоной б повышенного давления каналом 5 б. Стенка отделяет зону б повышенного...

Номер патента: 320660

Опубликовано: 01.01.1971

Авторы: Булычев, Васильев, Маточкин

МПК: F16J 15/40

Метки: 320660

...разрез; на фиг. 3 - торецфланца, вид сбоку; на фиг. 4 - вид на сопряженный торец фланца; на фиг. 5 - сечение по 2дренажному каналу; на фиг. 6 - сечение позаклепке, соединяющей фланцы; на фиг. 7 -дросселирующий канал.В корпусе 1 подшипника 2 установлены радиально-торцовые уплотнения 3 для обеспече- ЗО ния необходимого зазора по валу 4 и упорам б и б. Канал 7 в корпусе 1 служит для подвода воздуха к уплотнению 3, которое выполнено в виде двух Г-образных фланцев 8 и 9, соединенных заклепками 10. На торцах фланцев нанесены лабиринтные уплотнения 11 и дренажные кольцевые каналы 12. Упоры 5 и б имеют дренажные отверстия И, а фланцы 8 и 9 - перелускное отверстие 14 для отвода воздуха, просочившегося через лабиринтное уплотнение 11.Для подачи...

Номер патента: 320661

Опубликовано: 01.01.1971

Авторы: Гурвич, Кагарлицкий, Макарычев, Мармер

МПК: F16J 15/56

Метки: высоковакуумное, уплотнение, штока

...описани Изобретение относится к области машиностроения, а яменно к вакуумной технике, и может быть использовано при передаче поступательного движения в герметичный объем,Известны высоковакуумные уплотнения штока с установленными в корпусе уплотнительными втулками,В описываемом уплотнении для облегченияудаления молекул воздуха, адсорбированныхна поверхности штока, между уплотнительными втулками выполнена сообщенная с дополнительным вакуум-насосом промежуточная полость в виде цилиндрической щели между штоком и корпусом, вокруг которой размещен нагреватель. 15На чертеже представлено описываемое уплотнение. Уплотнение содержит две тонкостенные втулками 1, например, из фторопласта, охваченные резиновыми кольцами 2 и установленные в стаканах...

Номер патента: 322510

Опубликовано: 01.01.1971

Автор: Смирнов

МПК: F01B 31/00, F16J 10/02

Метки: 322510

...от щения его службы, г 0 сового ко пример, п Изобретение ических преимущтел ей.Известны цилиндры пневматителей, содержащие головку сканалом и гильзу, выполненныелое в виде чугунной отливки.Целью изобретения является упрощение изготовления цилиндра и увеличение срока его службы.Для этого головка цилиндра выполнена в в пластмассового колпака, соединенного с г ой, например, при помощи литья.На чертеже схематически изображен предложенный цилиндр, продольный разрез.Цилиндр состоит из полой стальной гильзы 1 и головки 2 с каналом а для подвода воздуха, выполненной в виде пластмассового колпака, соединенного с гильзой при помощи литья, Фланец 3 головки предназначен для крепления цилиндра к корпусу двигателя. Гильза 1 имеет на ряд выступов 4...

Номер патента: 322520

Опубликовано: 01.01.1971

Авторы: Баранин, Бухаров, Ушаков

МПК: F04B 39/00, F16J 1/06, F16J 9/14 ...

Метки: поршневое, уплотнениеб1

...увеличенные объемные количества газа встречают большие проходные сечения в замках. Более равномерная загрузка колец позволяет повысить надежность и долговечность уплотнения.На чертеже показан цилиндр компрессора с поршнем, несущим предложенное уплотУплотнение содержит систему поршневых колец, установленных на поршне 1, состоящую из первого кольца 2, расположенного са стороны камеры 3 высокого давления, проме. жуточных колец 4, последнего кольца 5, размещенного со стороны камеры 6 низкого давления, Поршневые кольца имеют последовательно увеличивающиеся зазоры в замках, причем отношение зазоров в замках последнего кольца 5 и первого кольца 2 равно 1,5 - 4.Перед поршневыми кольцами со стороны камеры 8 размещен демпфер для гашения пульсаций...

Номер патента: 322548

Опубликовано: 01.01.1971

Авторы: Алексеев, Измайлов, Смоловик

МПК: F16J 15/32

Метки: манжета, эластичная

...манжеты не выдавл поршнем и цилиндроИзобретение относится к области насосостроения и предназначено преимущественно для использования в буровых насосах.Известны эластичные манжеты преимущественно для уплотнения зазора между возвратно-поступательно движущимися деталями, выполненные с опорным кольцом из другого, более твердого, матерйала. Однако в этих манжетах сравнительно часто наблюдаются случаи отслоения резины.Описываемая манжета отличается от известных теът, что она выполняется из одного материала, но с переменной величиной модуля упругости; высокой в опорной части и плавно уменьшающейся но мере удаления от нее,манжеты,шепь насос чговечнос ражен п той.ешних на ивается грузок материал в зазор меи(ду Предмет изоб тени я тущественно для...

Номер патента: 289213

Опубликовано: 01.01.1971

Авторы: Адамович, Буров, Гринюк, Концов, Пенев, Пикман, Рубинштейн, Сол

МПК: F02F 5/00, F16J 9/06

Метки: кольцо, маслосъемное, поршневое

...кольцевых элемента 1 и 2. Причем кольцевой элемент 2 имеет радиальную толщину меньшую, чем кольцевой элеменг 1. Это дает возможность увеличить упругость элемента 2, снабдив его ра"ширителем 3 в виде витой пружины.Расширитель может быть другого типа, например ленточный (см. фиг, 2). При этом кольцевой элемент 2 выполняет в основном функции маслосъема, а кольцевой элемент 1 - функции маслораапределителя, При ходе поршня вишиз основная часть масла со стенок цилиндра снимается элементом 2. Увеличение его упри гости усиливает маслосъемцую спосоопость. Прц ходе поршня вверх элемент 1 отжпмастся маслянои пленкой от 5 стенок цилиндра, пропуская масло з прострацстзо между кольцевыми элементами 1 и 2. Большая часть масла выбрасывается в картер, а...

Номер патента: 289241

Опубликовано: 01.01.1971

Авторы: Государственный, Мкртычан, Нефт

МПК: F04B 53/14, F16J 1/00

Метки: поршень, сборный

...сердечник выполнены копи сок;1 ми, с уменьшенНем диаметра в направлен;и 1Ог торцов к опор:ому бурту,111 ерте)ке Оказано ОднО ПЗ Возможиьхконструктивных исполнений предложенногопоршня.11 посадочных поверхностях сердечника 1 2с опорным оуртом 2 и подкладными кольцаМИ 3, ВЫПО.ПеПЫМИ ярЕИМупЕСТВЕ 1 О ИЗпластмассы, усгаиовлсны съемные, иапримеррезиновые, маи)кегы 4, удерживаемые шайбами б и пру)кинными кольцами 6. Посадочные наверхости выполнены коиичессимипричем диаметр их уменьшаетсяв направленииопорного бурта,работает иршень следующим образоПри всасываиш, в начале хода, когда д ление в цилиндре н;сося после такт иапСтд. ния еще не сизилось, оно прижмдет манжеты к цилиндровой в)улке, я сердечник, жестко здкреплеиный н штоке, иячиидет...

Номер патента: 289242

Опубликовано: 01.01.1971

Авторы: Деулин, Хруничев, Шаум

МПК: F16J 15/52

Метки: вакуумированный, движения, объем, передачи, поступательного

...от задаощего устройства двикение на толкатель, Толкатель установлен одним когцом Внутг штока, а другим оконцом соединен герметично и вакуумноплотно с нбподВижны)г у часткоъ штока раеположеп ным внутри вакуумирсванного объема.На чертгое изображено предлатаеОе устройство для передачи движения в вакуумированный объем.Устройство выполнено в виде полого штока 1, герметино закрепленного в стенке камеры 2 с помощью псрсходного фланца,) н сил ьфона т. В нешниЙ гконсЦ што 1 11 1 связи н с зада 10 щим трсоуемьЙ Закон дьн)гснпя устройством па чертеже не показано). Внутри полого штока 1 расположено рабочее тсгГ 1, например шарни 5), гоздсйствующис на цилиндричесын толк,".тель 6, входящГй одним 1(ОНцОМ ВпуТРЬ НТО 1. Дг)уГОЙ КОНСц ТОЛКа-еля...

Номер патента: 291493

Опубликовано: 01.01.1971

Авторы: Иностранец, Саиеком, Сосьете, Франци

МПК: F16J 15/08

Метки: неподвижных, прокладка, соединений, уплотнения

...материала внутреннего и наружного колец, а толщина его в среднем диаметре больше толщины этих колец. Это позволяет обеспечить герметичность уплотнения в условиях высоких температур.На фиг. 1 изображена предлагаемая прокладка в нерабочем состоянии, поперечное сечение; на фиг. 2 - в рабочем состоянии.Промежуточное металлическое кольцо ( размещено между упругим металлическими наружным кольцом 2 и внутренним кольцом 3. При этом толщина внутреннего кольца в сред. нем диаметре В,р равна Ьь а его ширина равна а,. В результате обжима прокладки уплотняемымп поверхностями деталей 4 и 5 неподвижного соединения давление этих поверхностей на утолщенную часть промежуточного 5 кольца вызывает растяжение наружного исжатие внутреннего колец. При этом...

Номер патента: 291494

Опубликовано: 01.01.1971

Авторы: Иностранна, Иностранцы, Иосиф

МПК: F16J 15/32

Метки: 291494

...диаметра в качестве упругой диафрагмы вьшолпси из трех концентрических цилиндров, соединенных попарно с различных краев двумя перемычками, причем упругая цилипдрисска 5 к)окка 1 Оольшего давСт)а имеет наружную отбортовку, выступающее внутрь кольцсобразнос ре)ро и диаметр с открытой стороны, меньший посадочного.На 1)иг. 1 - 3 представлена конструктивная схема пречложениой манжеты.Оиа состоит пз трех концентрических цилиндров, сосдшенных попарно с различных краев двумя перемычками, причем упругая цилиндрическая кромка большего диаметра имеет па)у)кпуО Отбо)топку ), вь 1 ступаОщсе внутрь кольцеооразпос ребро ) и диаметр с открытой стороны меньший посадочного. Уплотпитсльпая манжета из эластичного материала, цапримср, для поршня...

Номер патента: 292047

Опубликовано: 01.01.1971

Авторы: Журавлев, Чекалин

МПК: F16J 15/14, F16L 55/132

Метки: заглушка, труб

...образовано двумя заключенными в эластичную оболочку, подвижными навстречу друг другу поверхностями, первая из которых жестко связана с принудительно перемещаемым штоком расположенным в охватывающем его стакане, жестко связанном со второй поверхностью. В качестве привода принудительного перемещения применен силовой цилиндр, со штоком 1.оторого жестко связана первая поверхность, а стакан, с которым связана вторая 5 повс 1 эх 110 ст 1., прикреплен к корпус цилиндра.На чсртехкс изображена Описываехая заглушкаа для труб.В силовой цилиндр 1 заглушки подаетсясжатый воздух. При этом шток 2 перевсща ется вверх относительно полого стакана 3,уменьшая объем между съемной конической шайбой 4, хкестко связанной со штоком, и ко.цичсской...

Номер патента: 292533

Опубликовано: 01.01.1971

Авторы: Йсе, Невесенко

МПК: F16J 13/10

Метки: 292533

...на фиг. 2 - разрез по А - А на фиг. 1.Быстродействующий затвор включает разрезное упругое кольцо 1, снабженное захватными элементами, выполненными в виде пальцев 2, и установленное между фланцами кор 5 10 15 20 25 30 2пусаи крышки 4 сосуда. Поворотный диск 5 со спиральными пазами 6 на торце установлен в радиальном цилиндрическом отверстии фланца корпуса и имеет винтовую направляющую 7.Устройство работает следующим образом.После установки кольца 1 в кольцевом пазу 8 фланца корпуса сосуда через отверстие 9 заводят пальцы 2 и закрепляют пх на кольце 1. Затем в отверстии 9 устанавливают поворотный диск 5. При этом рабочие концы пальцев 2 заходят в пазы 6 и помещаются в них на наибольшем расстоянии друг от друга, Последним устанавливают...

Номер патента: 293153

Опубликовано: 01.01.1971

Авторы: Евсиков, Силовой

МПК: F16J 10/00

Метки: 293153

...толькопрц обратном ходе поршня.С целью надежной фпксацш ц расфпксацци поршня, передающего большие осевые 3 усилия в любом положении в пределах рабочего хода, в предложенном силовом цилиндре с тормозом используется тормозное устройство в виде несамотормозящейся винтовой пары, соединяющей поршень с поворотной гайкой, и запирающего устройства гайки.На чертеже показан предложенный силовой цилиндр с тормозом.Винт 1, выполнепцьш совместно с поршнем 2 ц штоком 3, соединен несамотормозящсйся резьбой с гайкой 4, корпус которой находится в упорных подшипниках 5 разъемного корпуса силового цилиндра б.Шлицевое соединение 7 предохраняет поршень от проворачцванпя. Диски 8 н. з. фрикццонной муфты, поджатые через кольцо 9 пружинахш 10, растормажпваются...

Номер патента: 294034

Опубликовано: 01.01.1971

Авторы: Бедер, Малков, Янков

МПК: F16J 15/54

Метки: вала, ллки, меш, узел, уплотнительно-опорный

...нижней опо вымплотнением и под х плоти ки, преп тов, соде рамп, кор Известна конструкция уплотнительно-опорного узла вала мешалки с торцовым уплотнением, подшипником качения, опорами и прозсжатоныз Валок. Однако при замене коз- плскта торцового уплотнения необходим был 5 демонтаж и подъем привода.Описываемый уплотнительно-опорный узел вала мешалки отличается от известного тем, что верхняя опора вала мешалки выполнена в виде расположенного в промежуточном ва лу отверстия, с которым взаимодействует центровочный выступ вала мешалки, соединенного с промежуточным валом при помощи торцовой кулачковой муфты. Нижняя опора вала мешалки выполнена регулируемой по 15 высоте любым известным способом. Это обеспечивает снятие и замену торцового...

Номер патента: 294376

Опубликовано: 01.01.1971

Авторы: Жак, Иностранна, Карл, Проживающей

МПК: F02F 1/16, F16J 10/04

Метки: втулки, картером, разъемного, соединения, уплотнение, цилиндровой

...2 - вариант уплотнения; на фиг. 3ой втулчасть опорнои поверхности цилиндровки,Уплотнение для разъемного соединлиндровой втулки 1 с картером 2 (схт 2состоит из эластичного кольца 3, установленного в канавке 4 опорной цилиндрической поверхности 5 втулки между полостями водяной рубашки б и масляной ванны 7. Между опорными поверхностями 5 и 8 соответственно втулки и картера выполнен зазор 9 в виде кольцевой щели, соединяющей полость масляной ванны 7 с канавкой 4. Щель технологически может быть выполнена путем уменьшения диаметра наружной цилиндрической поверхности втулки.При работе двигателя вследствие радиальных колебаний цилиндровой втулки в картере пары масла засасываются нз полости 7 в полость б между опорными цилиндрическими...

Номер патента: 294979

Опубликовано: 01.01.1971

Авторы: Капоровский, Трещалов, Шпиндлер

МПК: F16J 15/02

Метки: мембран, уплотнение

...уплотнение мембран по периферии осуществляется с помощью кольцевых резиновых буртиков, вулканизируемых в пресс-форме одновремен. но с мембраной. Недостатком уплотнений такого типа является ненадежная герметизация уплотнений в широком диапазоне температур. При высоких температурах разгерметизация уплотнений происходит вследствие релаксации, напряжений, при низких - вследствие разницы коэффициентов объемного расширения резины и- материала соединения.Целью описываемого изобретения является создание конструкции, позволяющей надежно герметизировать мембраны по периферии в широком диапазоне температур. Это достигается благодаря тому, что уплотнение выполнено в виде разрезных пружинных колец, прижимающих в радиальном направлении отогнутый край...

Номер патента: 295052

Опубликовано: 01.01.1971

Авторы: Бликов, Бугаец, Оганес

МПК: F16J 1/10, G01N 3/02

Метки: грузовой, двусторонних, испытательныхмашин, цилиндр

...плунжера на шток.Зто достигается тем, что в цилиндре плунжер выполнен полым и закреплен на штоке, который имеет расположенный в средней части плунжера упругий шарнир в виде двух накрест утонченных сечений.На чертеже изображен описываемый грузовой цилиндр.Цилиндр содержит гильзу 1, плунжер 2, направляющие втулки 3, 4 и шток 5. Плунжер 2 выполнен полым и закреплен на штоке 5, который имеет расположенный в средней части плунжера упругий шарнир б в виде двух накрест утонченных сечений. Нагрузка создается гидравлическим давлением в полостях 7 на ступенчатый пояс плунхсера 2. Через крепление 8 усилие передается на шарнир б и далее на шток. Шарнир б позволяет отклоняться штоку 5 в любом поперечном направлении, за счет чего плунжер 2 не...
