Уплотнение вращающихся валов

Загрузка...

Номер патента: 127525

Опубликовано: 01.01.1960

Автор: Петров

МПК: F16J 15/32

Метки: валов, вращающихся, уплотнение

...кольцам и увелиони расположены под некоторым углом к Уплот лец, распо с целью у чения срок ение враща оженных в лучшения пода их службы вращения. плоскос В известных уплотнениях манжеты или резиновые кольца распо. лагаются перпендикулярно валу, В результате этого манжеты и кольца, работая по одному и тому же участку вала, часто образуют на поверхности вала канавку, из которой выдавливается смазка, В связи с тем, что при этом ухудшаются условия работы смазывающего слоя, наступает ускоренный износ уплотнительных колец и вала.В описываемом устройстве этот недостаток устранен тем, что кольца уплотнения располагаются не перпендикулярно валу, а под яекото. рым углом, как это показано на чертеже (варианты а и б).Такое расположение колец...

Устройство с электроприводом для закрывания и открывания крышки

Загрузка...

Номер патента: 127528

Опубликовано: 01.01.1960

Автор: Коваленко

МПК: F16J 13/08, F16K 31/04

Метки: закрывания, крышки, открывания, электроприводом

...крышке 1 установлен реверсируемый электродвигатель 2, приводящий во вращение через червячный редуктор 3 и через пару конических шестерен 4 и червячную передачу 6 ведущий диск 6 мальтийского креста 7, закрепленного на оси 8.При вращении шпинделя 9 навинчиваемая на него маточная гайка 10 посредством шатунов 11 приводит в движение задраиваюшие шта ги 12. Имеющийся на конце каждой штанги ролик И, упираясь в выступ кронштейна 14, задраивает крышку, затягивая прокладку 16,При необходимости открыть крышку включается электродвигатель 2, и гайка 10, опускаясь, выдвигает задраивающие штанги и освобождает крышку, Одновременно с раздраиванием крышки вращается ведущий диск 6, палец 16 которого после раздраивания крышки входит г паз мальтийского...

Эластичная прокладка для масляноводородных уплотнений турбогенератора

Загрузка...

Номер патента: 127892

Опубликовано: 01.01.1960

Автор: Варламов

МПК: F16J 15/12

Метки: масляноводородных, прокладка, турбогенератора, уплотнений, эластичная

...для масляно-водоя из пластиката и предокладки, отличающи, в пластикат впресс роклненн ой пр очнос Настоящее изобретение относится к эластичным прокладкам для масляно-водородных уплотнений турбогенератора, выполненным из пластиката и предназначенным для установки поверх основной прокладки.Предлагаемая прокладка отличается от известных тем, что в пластикат впрессована латунная сетка.Такое выполнение прокладки позволяет повысить ее прочность с одновременным сохранением ее эластичности и газоплотности.Металлическая сетка работает как гибкая, механически прочная арматура и воспринимает на себя избыточное давление масла, воздействующего на основную пластикатовую прокладку. Наличие пластикатовой массы в самой сетке уплотняет ткань сетки,...

Уплотнительное устройство поршня или плунжера в установках высокого давления

Загрузка...

Номер патента: 129078

Опубликовано: 01.01.1960

Авторы: Кибардин, Михеев, Шикер

МПК: F16J 15/26

Метки: высокого, давления, плунжера, поршня, уплотнительное, установках

...эластичного кольца выдавливается в зазор между рабочими поверхностями цилиндра и поршня,сжимая по направлению к оси цилиндра жесткое кольцо,Описываемое уплотнение отличается от известных тем, что в немжесткое кольцо выполнено неразрезным и вмонтировано в выточку наэластичной манжете, При повышении давления в уплотняемой полостиольцо прижимается к поверхности цилиндра или плунжера за счетеформации эластичной манжеты, причем сила прижатия кольца проорциональна развиваемым давлениям,На фиг. 1, 2 и 3 изображены возможные варианты описываемогоуплотнения,Уплотнение состоит из пакета эламых между втулками 2 и о корпуса 4 ирабочей поверхности поршня б.Верхняя манжета имеет кольцевой паз или к закладывается неразрезное металлическое кольцо...

Уплотнение для герметизации стыка крышки и корпуса гидропресс-формы

Загрузка...

Номер патента: 129525

Опубликовано: 01.01.1960

Авторы: Вишкарев, Комков, Смирнов

МПК: B28B 1/10, B28B 7/32, F16J 15/10 ...

Метки: герметизации, гидропресс-формы, корпуса, крышки, стыка, уплотнение

...нсдос)1 Ок яЗляст;51 сисдс 3 нс)1 к1 О"1)ТКЦ(И СТП, и)( КОО)ОИ РСВК 10.)ЬП( )(1 Г 1 Г 10 Н И.ВСТ ф 111(и (. ) 11 нсчи(:)1, выпосПсинм и видс кол,ц(вой полости, напоиПяс(ой воздукм с;авс(Пи1 ) 3 (т, одноврс(сиО с раснравлснис:(1 рсвинового Оалло 1 а.В;рсди 0)ксн 10 ( ОГнс:и пс;:к(11)сиииКя ас Гь фланца Вь 1:)51;1 С. н в вн,(с жс,О(, 1)ис.), жс 1;П)ГО В коси цсВОЙ Выточкс ко ).тс и)сссфо/)Я. ( ТС и(. )КС,.О(1 П)Ж(ТЫ К Ь) ( ( К.0 ) И К Н;ЦС.О 1 ВЬ) О К Н С)СДС 3ПО 5 Я(Н(СПНО И С,1 К,)Г 1 Ь:(, Дн К(; МС;)Ы, КОТОРПЯ СО(ИЦЬ(ГС 1 с 3(,О.рсссоч чс)са вин;1 СГь, сак",;ыЙ ОО;)(тны. кл(панО), 00(сс"п 1(Он(;1. 3 ка(с;)с .10,.т 05;псс;130 ГО 1:(ос д(1.(Гсн)10на 1;):)0012 ит ),11.1 нп( нос 10 янно 0Пдрост(тичсскОГО давлсния в кольцсвОй к 1 ср(,...

Устройство для ввода электрических проводов в сосуд с высоким давлением заполняющей среды

Загрузка...

Номер патента: 129693

Опубликовано: 01.01.1960

Автор: Сульженко

МПК: F16J 15/46, H01B 17/32

Метки: ввода, высоким, давлением, заполняющей, проводов, сосуд, среды, электрических

...участок стержня, уплотняемый при помощи зажимных эластичныхколец.На чертеже изображено описываемое устройство в разрезе.В корпус 1 сосуда вставлен выполненный из диэлектрического материала стержень 2 с грибообразной уплотнительной головкой 3, Стержень имеет два центральных глухих канала А и Б, разветвляющихся нанаклонные каналы В и Г для навивки вводимых проводов на наружныйучасток стержня, имеющий винтовую канавку. Уплотнение входа стержня в корпус сосуда осуществляется посредством прокладки 4, располагаемой под головкой. Уплотнение цилиндрической наружной частистержня в местах выхода наклонных каналов обеспечивается эластичными кольцами 5, зажимаемыми втулкой б, которая поджимается гайкой 7,1 редмет изоб Устройство для ввода элект...

Поршень двухтактного двигателя

Загрузка...

Номер патента: 129898

Опубликовано: 01.01.1960

Авторы: Гинцбург, Громыко

МПК: F02F 3/00, F16J 1/04

Метки: двигателя, двухтактного, поршень

...способом; на фиг. 2изображен стакан поршня с плоским днищем; на фиг, 3ческим днищем.Обрыв стакана поршня по канавке верхнего поршневого кольца происходит потому, что днище стакана, находящееся под воздействием переменных напряжений газов, при определенном расположении коль129898цевой опоры может передавать связанной с ним цилиндрической стенке стакана изгибающие усилия, которые вызывают усталость металла в стенке стакана.Для любой конструкции днища при расположении его кольцевой опоры вблизи оси поршня (фиг. 1 а) цилиндрическая стенка под влиянием изгибающих усилий приобретает выгнутую форму. В этом случае угол между касательной к упругой линии деформированного днища на среднем диаметре стакана и перпендикуляром к оси поршня будет...

Состав материала уплотнительных шайб к валу насоса системы охлаждения автомобильного двигателя

Загрузка...

Номер патента: 130300

Опубликовано: 01.01.1960

Автор: Филиппов

МПК: F16J 15/30

Метки: автомобильного, валу, двигателя, насоса, охлаждения, системы, состав, уплотнительных, шайб

...шайбы. Оптимальный состав композиции зависит от услови нительных шайб и, главным образом, от материала сопр взаимодействующей с рабочей поверхностью уплотниДля приготовления состава берут порошок графита бавкой формальдегидной смолы (порошок графопласта меры частиц которых не более 0,1 - 0,2 мм, порошок сви дегидную смолу (смола 214) в весовых количествах, у Композицию тщательно перемешивают и прессуют в еие форму и размеры изделия. Приготовленные бри в пресс-формах горячегопрессования при температуре 1 нии 1200 кг(см в течение 5 мин. Недос вают полу работе в а Особе шайб сост работе в а нентов, взя 20%-ной д свинец -до 40%, го состава ма лью повышения е, композиция с весовых количес ормальдегидной нилиноформаль с 20%-ной до-...

Лубрикатор газовый

Загрузка...

Номер патента: 130301

Опубликовано: 01.01.1960

Автор: Кауфман

МПК: F16J 15/40, F16N 7/14

Метки: газовый, лубрикатор

...скважиной, Через масляную емкость протянута проволока, помещенная в гидрозатвор. который прсдотвращаст про. рыв газов через всрхний сальник.На чертеже показан газовый лубрпкатор, в разрезе.Лубрикатор имеет корпус 1 с фланцсм 2 в нижней части и патрубком 8 в средней части для спуска давления. В верхнюю часть корпуса ввинчивается гидравлический затвор 4 с масляным бачком 5 и сальниками 6 и 7. Трубка 8 через отверстие 9 сооощаст скважину с верхней частью масляного бачка, а трубка 10 сообщает нижгною часть бачка с верхним сальником и отделяет газовую фазу от жидкой, так как образует гидравлический затвор,При открытии скважины газ через отверстие и трубку 8 давит на масло в бачке, которос нполняст трубку 10, смачивает трос лсосдки и верхний...

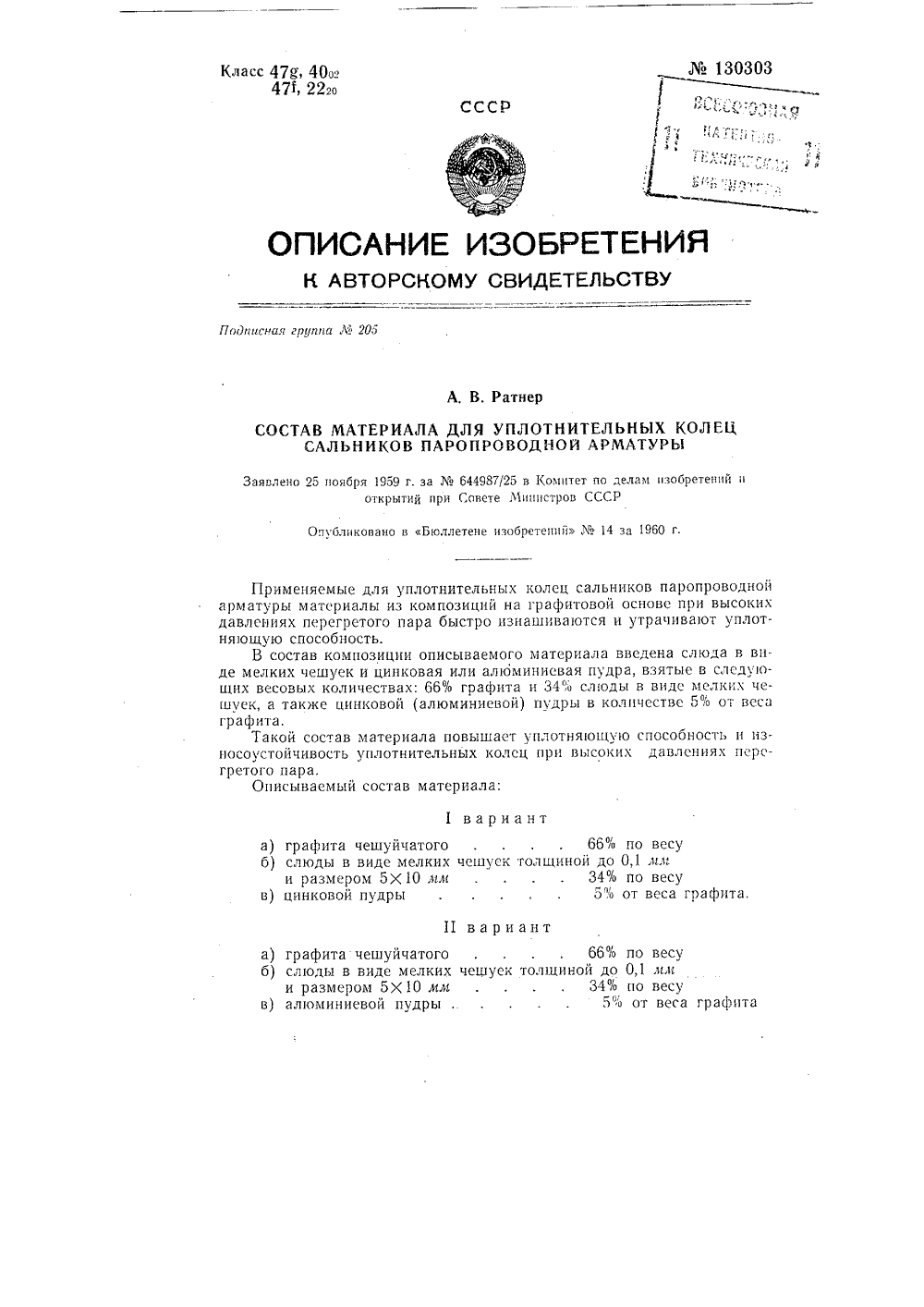

Состав материала для уплотнительных колец сальников паропроводной арматуры

Загрузка...

Номер патента: 130303

Опубликовано: 01.01.1960

Автор: Ратнер

МПК: F16J 15/30, F16K 41/02

Метки: арматуры, колец, паропроводной, сальников, состав, уплотнительных

...колец сальников паропроводной арматуры с применением композиции на графитовой основе, о тл и ч а ю щ и й с я тем, что, с целью повышения уплотняющей способности и износоустойчивости уплотнительных колец при высоких давлениях перегретого пара, композиция составлена из бб% графита и 34% слюды в виде мелких чешуек, а также цинковой (алюминиевой) пудры, взятой в количестве 5% от веса графита.Редактор Р. А. Гальцева Техред А. Л, Сосина Корректор Б, И. БлеусЗак. 5319 Цена 25 коп. Тираж 750 Поди. к печ. 13.Иг. Формат бумаги 70 Х 108/а Объем 0,17 п. л. Информационно-издательский отдел Комитета по делам изобретений и открытий приСовете Министров СССР, Москва, Центр, М. Черкасский пер., д. 2/б.Типография Комитета по делам изобретений и...

Устройство для уплотнения вала центробежного насоса

Загрузка...

Номер патента: 130346

Опубликовано: 01.01.1960

Автор: Кравчук

МПК: F04D 29/12, F16J 15/42

Метки: вала, насоса, уплотнения, центробежного

...зазор дл лой вту щен тения редмет и центробежно канавках сту уса, отлич асоса, состоящее ы рабочего коле. щееся тем, что,Устроиство для уплотнения вал з нескольких колец, установленных а и контактирующих со втулкой ко Известные уплотнениясостоящие из нескольких кобочего колеса и контактиэффективны в работе,Отличительной особеннного из нескольких колец, якаждая из которых надетачего колеса.Такое выполнение уплботе. В ступице 1 рабочеканавок , в которые всста или другого эластичн Верхние кольца поступице, а нижнее кольстояночным уплотнением Во время работы н и прижимаются к лкой и ступицей соз ия рабочего колеса. всасывающих центробежных насосов, становленных в канавках ступицы рах со втулкой корпуса, недостаточно стью описываемого...

Гидравлический силовой цилиндр

Загрузка...

Номер патента: 130658

Опубликовано: 01.01.1960

Авторы: Джагинов, Леперсон, Овчинников, Царевский

МПК: B66F 1/08, F16J 10/02

Метки: гидравлический, силовой, цилиндр

...4 по корпусу 1 в режиме холостого хода, так как при нормальной работе вся нагрузка воспринимается плунжером 2. Привод может быть ручным или мсханическим с регулпрусмой ли постоянной скоростью ПерЕМЕщЕ 11 я Внита 4. СтраХОВОЧНОС уСтрОйСтВО о антОМатс 1 ЕСКООСС- печивает соответствие между скоростью перемещения винта 4 и сксростью перемещения плунжера 2. Если скорость перемещения плужсра 2 больше скорости перемещения винта 4, то рабочая хкидкость из130658 рабочей камеры 9 через отверстие 10 и канал 11, отодвигая запорный клапан 7, который в данном случае подпирается пружиной 3, имеющей меньшее поджатие, выходит в полость 6, Откуда через отвсрстис 12, полость 13 и отверстие 14 сбрасывается в сливную магистраль. Сброс рабочей жидкости...

Подъемное устройство по преимуществу для последовательной выдачи из пакета мыльных плит и подачи их к прессу

Загрузка...

Номер патента: 130659

Опубликовано: 01.01.1960

Автор: Колков

МПК: B66F 1/08, B66F 19/00, B66F 3/26 ...

Метки: выдачи, мыльных, пакета, плит, подачи, подъемное, последовательной, преимуществу, прессу

...с упорами на цепи.На чертеже изображен подъемник.Подъемник состоит из.платформы 1, поднимаемой домкратом 2, золотников 8 и распределительного механизма 4. Домкрат 2 выполнен в виде секций Б, каждую из которых образуют пластины 6 и смонтированный между ними герметический мешок 7, соединсннь 1 й трубопроводом 8 с ис. точником сжатого воздуха, На трубопроводе 8 установлены золотники 3,-;н дродвигатель 9 через ременную передачу 10 приводит во вращение, -одовой винт 11, по которому перемещается гайка 12, имеющая толкат, ль И, взаимодействующий с упорами 14 на бесконечной цепи 15, благодаря чему послсдняя приводится в движение, Упоры 14 заставляют рукоятку 1 б совершать качательное движение, в результате которого собач ка 17,...

Роторный двигатель внутреннего сгорания

Загрузка...

Номер патента: 131592

Опубликовано: 01.01.1960

Автор: Пельтцер

МПК: F02B 55/14, F16J 15/42, F16J 15/44 ...

Метки: внутреннего, двигатель, роторный, сгорания

...клин 16, который приводит в действие ползуны 12, последние в свою очередь прижимают пластины торцового уплотнения 18 к торцам корпуса 1. Одновременно пружина 16 через гнезда 18 прижимает пластину радиального уплотнения 14 к внутренней полости корпуса. При достижении определенных режимов клин 16 под действием центробежной силы перемещается к периферии, освобождая при этом ползуны 12, и прижим торцовых уплотнений производится только за счет газовых нагрузок. Эта же пружина 16, взаимодействуя с клином 16, упорными штифтами 17, закрепленными в ползунах 12, и гнездами 18, противодействует излишним центробежным силам и газовым нагрузкам, прижимающим планки к боковой поверхности корпуса.Предмет и зоб р ет ения1. Роторный двигатель внутреннего...

Резиновый сальник для уплотнения пространства между фильтром и обсадной трубой

Загрузка...

Номер патента: 131695

Опубликовано: 01.01.1960

Авторы: Ильин, Костюкович

МПК: E03B 3/16, F16J 15/48

Метки: между, обсадной, пространства, резиновый, сальник, трубой, уплотнения, фильтром

...трубы в продольном разрезе,Основными элементами сальника являются: губчатая резина 1, заключенная в герметичную оболочку муфты 2 из эластичной резины, резиновые кольца 3, прижимающие концы муфты 2 к стенкам надфильтровой трубы 4, обратный клапан б, впускающий воду в губчатую резину 1 и не выпускающий воду обратно. Этот клапан соединен цепочкой б с монтажным патрубком 7, имеющим внизу левую и вверху правую резьбу. Сальник опускается в обсадную трубу 8 в сжатом: состоянии и может перекрыть зазор между обсадной и надфильтровой трубами только после впуска в него воды через обратный клапан б. Для этого надо открыть клапан б посредством цепочки б, которая откроет его в процессе извлечения из скважины вспомогательной колонны труб и связанного...

Гидравлические цилиндры

Загрузка...

Номер патента: 131728

Опубликовано: 01.01.1960

Авторы: Страхов, Шапкин

МПК: B21B 21/04, F16J 10/02

Метки: гидравлические, цилиндры

...Г. Система управления переключение работы исполнительного органа (каре Прением жидкости каретка ",".111 давления зависит от режимаки). едмет изо индры, отл и и сниженияНДРЫ ПтН 7 КЕ компактность илиндра с л 1 о оретенияча ю щиеся тем, что, с целью тоимостн изготовления, применяного типа двухстороннего дейст- и дающие возможность изготовбой длиной хода. Гидравлические ци упрощения конструкции ют гидравлические цил вия, сочетающие в себ ления гидравлического Известиэ 1 е подя 101 цие аппарйть пи 1 иг 17 имовых стано нительно небольшой ход каретки нли требуют установ цилиндров для возврата гидроцилиндров в исходное по. Предлагаемые гидравлические цилиндры плунжерно стороннего действия сочетают в себе компактность пор дров с дешевизной...

Затвор для сосудов

Загрузка...

Номер патента: 132010

Опубликовано: 01.01.1960

Автор: Губенко

МПК: F16J 13/02

Метки: затвор, сосудов

...при нагретых и получивших тепловые удлинения колоннах, На чертеже изображен сосуд с затвором. Затвор состоит из двух колонн 1 и 2, присоединенных и сосуду 3, и опорной плиты 4, жестко прикрепленной к верхним концам колонн. На колоннах расположены электрические нагреватели 5. При нагреве колонны вследствие теплового расширения увеличивают свою длину.При нагретом состоянии колонн между крышкой 6 и опорной плитой 4 устанавливают призму 7, После охлаждения колонн их длина уменьшается, в результате чего происходит плотное прижатие крышки б к сосуду 3.Предмет изобретенияЗатвор для сосудов с применением крышки, отличающийсч тем, что, с целью упрощения процесса закрытия и открытия сосуда, и нему прикреплены две колонны, жестко...

Устройство для уплотнения валов погружных машин

Загрузка...

Номер патента: 132473

Опубликовано: 01.01.1960

Авторы: Гона, Иванов, Кулик, Купчинский, Николаенко, Поляк

МПК: F16J 15/40

Метки: валов, машин, погружных, уплотнения

...из защитной камеры и не допускают выведения защищаемой машины из вертикального положения.Предлагаемое устройство для уплотнения валов погружных машин пс имеет этого недостатка, так как его ртутный гидрозатвор смонтирован последовательно с механическим уплотнением, состоящим из эластичного мешка и упругого кольца круглого сечения или из емкости с маслом, поршня с пружиной и упругого кольца круглого сечения.На чертеже изображена принципиальная схема предлагаемого уплотнения (в разрезе) в двух вариантах: с прямым ртутным затвором (для верхнего вала) и с обратным (для нижнего), а также с эластичным мешком,Прямой ртутный затвор состоит из чаши 1, герметично смонтированной на валу 2 и вращающейся вместе с ним, и неподвижного цилиндра :т,...

Уплотнение жгута из электрических проводов

Загрузка...

Номер патента: 134031

Опубликовано: 01.01.1960

Автор: Рыбакевич

МПК: F16J 15/12, H01F 21/06

Метки: жгута, проводов, уплотнение, электрических

...на жгут хлорвиниловой трубки и резиновых колец и предназначенным для работы в агрессивной среде,Предлагаемое уплотнение отличается от известных тем, что в указанной хлорвиниловой трубке расположена металлическая втулка, создающая местное расширение трубки в поперечном направлении. На том участке на трубку надеты резиновые уплотнительные кольца. Такое уплотнение жгута позволяет улучшить герметичность жгута.Для обеспечения возможности использования жгута в среде керосина на хлорвиниловую трубку с одной из сторон резиновых колец надета цанга, растягивающая трубку в аксиальном направлении.На чертеже изображено предлагаемое уплотнение жгута.Жгут 1 помещается в хлорвиниловую трубку 2 и уплотняется по. средством обжима указанной трубки....

Пробковый кран

Загрузка...

Номер патента: 134949

Опубликовано: 01.01.1961

Авторы: Андринг, Григорьев, Матушак, Смородин

МПК: F16J 15/52, F16K 41/10, F16K 5/02 ...

Метки: кран, пробковый

...по А-А на фиг. 1.Устроен кран следующим образом.В корпусе 1 с двумя патрубкамп 2, которыми кран присоедпняетс на сварке к трубопроводу, помещается конусная пробка 3, Пробка имеет два хвостовика, служащих для направления ее в корпусе. Верхним хвостовиком пробка подвижно соединена с головкой 4 шпинделя 5. Нз нижнем хвостовике выполнены две спиральные канавки, в которые входят пальцы о, неподвижно закрепленные в дне корпуса.134949На конусной части пробки наплавлены стеллитом уплотнительные кольца 7, которыми пробка в положении закрыто прижимается к соответствующим уплотнительным кольцам патрубков.Перпендикулярно уплотнительным кольцам размещено сквозное огверстие, равное отверстию патрубков. Сверху корпуса помещается крышка 8 с механизмом...

Торцовое уплотнение вала

Загрузка...

Номер патента: 134986

Опубликовано: 01.01.1961

Авторы: Аринушкин, Беляев, Носоцов, Полиновский

МПК: F04D 29/10, F16J 15/34, F16J 15/44 ...

Метки: вала, торцовое, уплотнение

...6 и входящий в паз во втулке 3, предотвращает проворачиванис диска 6 относительно вала 1.Фигурный диск 6 имеет наклонные направляющие, в которых перемещаются шарики 8, под действием центробежных сил отодвигающие с го от торца корпуса 9 агрегата, Поджатис торцовой пары и возвращение диска б в исходное положение с падением оборотов вала осуществля. ется пружиной 10.При невращаюшсмся вале и малых окружных скоростях р торцовое уплотнснис, при котором герметичность достигается134986 ством действия пр(жнны 10 и олап)даря давлению рабочей жидкости, в результат чего кольцо 7 прижимается к корпусу 9 агрсчата (цол). жение 1).НасНа С Оц)ЕДЕЕНЦЫХ РаесЕТЫХ ОООРОТОВ, когДа НаДСжцо ВСТ пает в работу центробежное улотение, под действием центробежных...

Поршень к гидравлическому цилиндру

Загрузка...

Номер патента: 136134

Опубликовано: 01.01.1961

Автор: Перчихин

МПК: F16J 1/06

Метки: гидравлическому, поршень, цилиндру

...и цилиндра,Достигается это тем, что поршень выполнен впомещен снабженный уплотнением плунжер, восн агрузку.Описываемый поршень может быть особенно эв гидравлических динамометрах с большим диамедавления.Устройство поршня схематически показано на чертеже,Поршень 1 выполнен в виде стакана, заполненного вязкой жидкостью2, в которую помещен плунжер 3, снабженный уплотнением 4,Силовая нагрузка воспринимается плунжером 3 непосредственно иличерез шаровой шарнир 5 и промежуточную деталь 6.По мере увеличения силовой нагрузки цилиндрические стенки пордеформируются за счет повышения давления жидкости, заполняпоршень.Регулировка работы поршня осуществляетсства находящейся в нем жидкости, для чего врен клапан 7, который также используется...

Самоподжимной сальник

Загрузка...

Номер патента: 136136

Опубликовано: 01.01.1961

Автор: Брен

МПК: F16J 15/26

Метки: сальник, самоподжимной

...стяжнои лучшения конта яжная пружина кромками уплот моподжим а уплотня я тем, чт уплотняе ящей меж еи части о, с целью мого. вала, ст ду рабочими поджимной резиновый сальник (манжета) каркасного типа с дв бочими кромками на уплотняющей части и одной стякной пр , действующий на одну кромку, известен.В предлагаемом усовершенствовании, с целью улучшения контакта сальника с поверхностью уплотняемого вала, стяжная пружина помещена в плоскости, проходящей между рабочими кромками уплогняющей части сальника. Это дало преимущество перед известными сальниками.На чертеже показан двухкромочный сальник (в разрезе), Резиновый двухкромочный однопружинный сальник предназначен для уплотнения вращающихся деталей от вытекания смазки и попадания внутрь...

Уплотнение для гидравлических цилиндров, работающих при высоких давлениях

Загрузка...

Номер патента: 136137

Опубликовано: 01.01.1961

Автор: Шапиро

МПК: F16J 15/26

Метки: высоких, гидравлических, давлениях, работающих, уплотнение, цилиндров

...сжимать уплотняющий комплект металлическими частямп с усилием, большим допускаемого прижимными пружинами.Отличительная особенность описываемого уплотнения заключается в том, что прижимные пружины размещены в торцовых отверстиях направляющей втулки так, что выступают на размер, допускающий деформацию пружин,Это обеспечивает повышение уплотняющей способности благодаря поджатию манжет с усилием, большим допускаемого прижимными пружинами.На чертеже схематически изображено уплотнение гидравлических цилиндров, вид сбоку.В уплотняющей камере, образованной цилиндром 1 и штоком 2, монтируется направляющая втулка 3, в торце которой выполнены отверстия 4 для размещения упорных пружин 5. Глубина отверстий 4 сделана такой, чтобы пружины...

Сальник для уплотнения вала насоса

Загрузка...

Номер патента: 136184

Опубликовано: 01.01.1961

Автор: Емельянов

МПК: F04D 29/10, F16J 15/54

Метки: вала, насоса, сальник, уплотнения

...его габаритов, устранения подсоса воздуха и увеличения срока службы сальника втулка крышки насоса имеет кольцевую канавку, к которой подсоединены две трубки для подвода и отвода уплотнительной жидкости.На чертеже изображено предлагаемое устройство в продольном разрезе.В сальниковую полость крышки насоса запрессовывается уплотнение, после чего на вал насоса 1 надевается втулка 2 крышки насоса,КОТОрЗЯ ОДНИМ КОНЦОМ ВХОДИТ В ЭЭСТОЧКУ КРЫШКН 3 НЗСОСЗ. ВТУЛКЗ 2 имеет внутреннюю кольцевую канавку 4, находящуюся ктеждут двумя сальниковымрт уплотнениями, к которой с помощью штуцера 5 присоединяется патрубок б, предназначенный для подвода уплотняющей жидкости.В расточку внешнего конца втулки также закладывается сальниковое уплотнение 7, зажимаемое...

Устройство, используемое, например, при очистке канализационных трубопроводов от отложений

Загрузка...

Номер патента: 136985

Опубликовано: 01.01.1961

Автор: Пяасуке

МПК: F16J 15/56

Метки: используемое, канализационных, например, отложений, очистке, трубопроводов

...известных устройствах подооного тина, выполненных в виде тройника, устанавливаелОГО Взамен вырезанного л частка трубы, не прсд)- смотрсн 1 приспособления, Ооеспсчива 1 ошие уплотнение ст 1.1 ков. Поэ 1 ол)у стык 1 приходится соединять посредством сварки, а затсм вырезать, при переходе на другой участок трубопровода.Цель изобретения - упростить операции цо монтажу и демонтажу тройника, путем применения уплотнитсльных приспособлений. Это дости;ается тем, что ца тройнике монтирован крцвоши 11, и пал),цам которого прикреплены шатуны, связанные, в свою очередь, с подвижными Обоймам 1, устанОВленнь 1 ми на Обоих концах трОЙника и снабженн 11 с уплотнявощцми кольцами цз эластичного материала.На чертеже изобраРксно устройство, в разрезе.Тройнш(...

Каскадное уплотнение гидроцилиндров мощных прессов

Загрузка...

Номер патента: 136988

Опубликовано: 01.01.1961

Автор: Тярасов

МПК: F16J 15/56

Метки: гидроцилиндров, каскадное, мощных, прессов, уплотнение

...опирающейся на неподвижную оправку через торцовое уплотнительное кольцо, пока не создают надеж ного уплотнения при давлениях свыше 1500 атм,Отличительная особенность описываемого каскадного уплотнения заключается в установке в торцовой части подвижной оправки, контактирующейся с прижимным кольцом, редукционных золотниковых клапанов, перепускающих жидкость в случае возникновения разницы давления между уплотнительными кольцами, работающими в одинаковых условиях. Отличительной особенностью также является установка верхнего уплотнительного кольца выше торцового уплотнительного кольца.Такое выполнение уплотнения позволяет осуществить гидравлическую разгрузку металлической оправки и повысить уплотняющую сгособность устройства,На фиг, 1...

Торцовое сильфонное уплотнение

Загрузка...

Номер патента: 137121

Опубликовано: 01.01.1961

Авторы: Картошкин, Сайков

МПК: F16J 15/52

Метки: сильфонное, торцовое, уплотнение

...в том, что, с целью обеспечения самопритира. ния трущихся поверхностей, на торце кольца выполнены фигурные замкнутые пазы, в которые входят подшипники, смонтированные на пальцах закрепленных на торцовой поверхности корпуса, что при вращении вала приводит к совершению кольцом эксцентрично-вращательного движения, обеспечивающего самопритирание трущихся поверхностей,На фиг, 1 изображена конструкция предлагаемого упло 1 нения в разрезе; на фиг. 2 - разрез по А-А на фиг. 1.На вращающемся валу 1 закреплена втулка 2 с регулирующей гайкой 3, на которой смонтирована пружина 4, прижимающая кольцо 5 к торцу корпуса б и передающая кольцу вращение. Сильфон 7 служит для разделения полостей с различным давлением. На торцовой поверхности кольца...

Силовой цилиндр двухстороннего действия

Загрузка...

Номер патента: 137254

Опубликовано: 01.01.1961

Авторы: Круглов, Наиденов, Фиыкельштейн

МПК: F16J 10/02

Метки: двухстороннего, действия, силовой, цилиндр

...фиксации поршень перекрывает паз, для ее осуществления канал паза сообщают с атмосферой, а обе рабочие полости цилиндра с нагнетательной системой.На чертеже изображена схема предложенного силового цилиндра, Цилиндр состоит из корпуса 1 с продольным пазом 2, паз 2 с поощью канала 3 может сообщаться с атмосферой, поршня 4 и нагнетательной системы 5.При фиксации поршня 4 обе полости б и 7 соединены с нагнетательной системой 5, а паз 2 через канал 3 - с атмосферой, При приложении нагрузки к штоку 8, стремящейся сдвинуть его, например, вверх поршень 4 сдвинется и соединит полость б с атмосферой, При этом давление в полости 7 вернет поршень в нейтральное (фиксированное) положение. Аналогичная картина произойдет при приложении сил,...
