Номер патента: 1173070

Опубликовано: 15.08.1985

Авторы: Казаков, Лучин, Муратов, Саранцев

МПК: F04D 29/04, F16J 15/44

Метки: вала, компрессора, ротора, уплотнение, центробежного

...на ва лу 1 первое уплотнительное кольцо 2 и второе уплотнительное кольцо 3, расположенную между ними камеру 4 подачи уплотняющей жидкости и третье уплотнительное кольцо 5, образующее с валом 1 радиальный зазор 6, сообщенный с областью 7 высокого давления компрессора. Причем вал 1 снабжен по меньшей мере одним каналом 8 с отсечным центробежным клапаном 9 и радиальный зазор 6 дополнительно сообщен с камерой 4 подачи уплогняющей жидкости через канал 8.Уплотнение работает следующим образом.При пуске и остановке компрессора, когда несущая способность уплотнительного кольца 5 мала, отсечной центробежный кланан 9 находится в открытом положении и уплотняюцсая жидкость через канал 8, выполненный в вале 1 ротора, поступает из камеры 4 в...

Номер патента: 1173116

Опубликовано: 15.08.1985

Авторы: Шурин, Яковлев

МПК: F16J 9/00

Метки: поршня, уплотнение

...его раздачу. Сопряжение кольца с поршнем по конической по - верхцости также улучшает его раздачу. Выполнение нижней поверхности кольца под углом наклона к оси поршня большим, чем угол наклона припев гающей к ней поверхности смежного кольца, улучшает раздачу колец, расположеццых в нижней яасти поршняв начальный момент движения поршня,когда давление н цилиндре еще нестоль велико. Выполнение нижнегометаллического кольца из двух частей исключает раскрытие щели вдоль образующей поршня при раздаче колец наружу (правая часть чертежа), Это обусловлено тем, что внутренняя и наружная части кольца От Воэ - действия давления деформируются в диаметрально противоположных направлениях, причем внутренняя часть с целью лучшего обжатия поршня выполнена...

Номер патента: 1173117

Опубликовано: 15.08.1985

Авторы: Гуревич, Изоткин, Чинахов

МПК: F16J 15/32

Метки: вала, вращающегося, комбинированное, уплотнение

...технологичности сборки и надежности 10 работы уплотнения путем сокращения режимов сборки, снижения требованийк соосности посадочных наружной и внутренней поверхностей манжеты и "-"Увеличения межремонтного периода.15 На чертеже изображено предлагаемое уплотнение.Уплотнение вращающегося вала содержит собственно корпуси вал 2, 20 в канавке которого расположены уплотнительнь/е эластичные кольца 3 и 4 и манжета Н-образного сечения, выполненная в виде двух дисков 5 и 6 и кольца 7, при этом эластичное 25 кольцо 3 расположено между корпусом 1 и кольцом 7 манжеты, а эластичное кольцо 4 - между валом 2 и кольцом 7 манжеты. Кроме того, средний днам.тр к/льда 7 ранец средним диаметрам дисков 5 и /э.Уплотнение вращающегося вала работает...

Номер патента: 1173118

Опубликовано: 15.08.1985

Авторы: Килькинов, Муратов, Репин

МПК: F16J 15/32

Метки: группа, компрессора, цилиндро-поршневая

...на корпусе 3 с образованием камеры 5 уплотнения крышку б и расположенные между корпусом 3 и крьшкой 6 тарельчатую манже ту 7 и лепестковый экспандер 8 с огра-,. 20ничительной втулкой 9, взаимодействующей с манжетой 7. Поршень 2 снабжен расположенным в камере 5 диском 10, подпружиненным со стороны крышки б и корпуса 3 упругими элементами 11 и 12:.25 и имеющим крестообразно расположенные выступы 13, контактирующие с экспандером 8, шток 4 снабжен осевым отверстием 14, расположенными со стороны подпоршневаго пространства 15 и каме-зО ры 5 уплотнения сквозными проточками .16 и 17 и размещенной в осевом отверстии 14 между крьппкой б и диском 10 пластиной 18, установленной с возможностью осевого перемещения и взаимо- З 5 действующей с...

Номер патента: 1173119

Опубликовано: 15.08.1985

Авторы: Антипин, Карандеев, Ханицкая

МПК: F16J 15/34

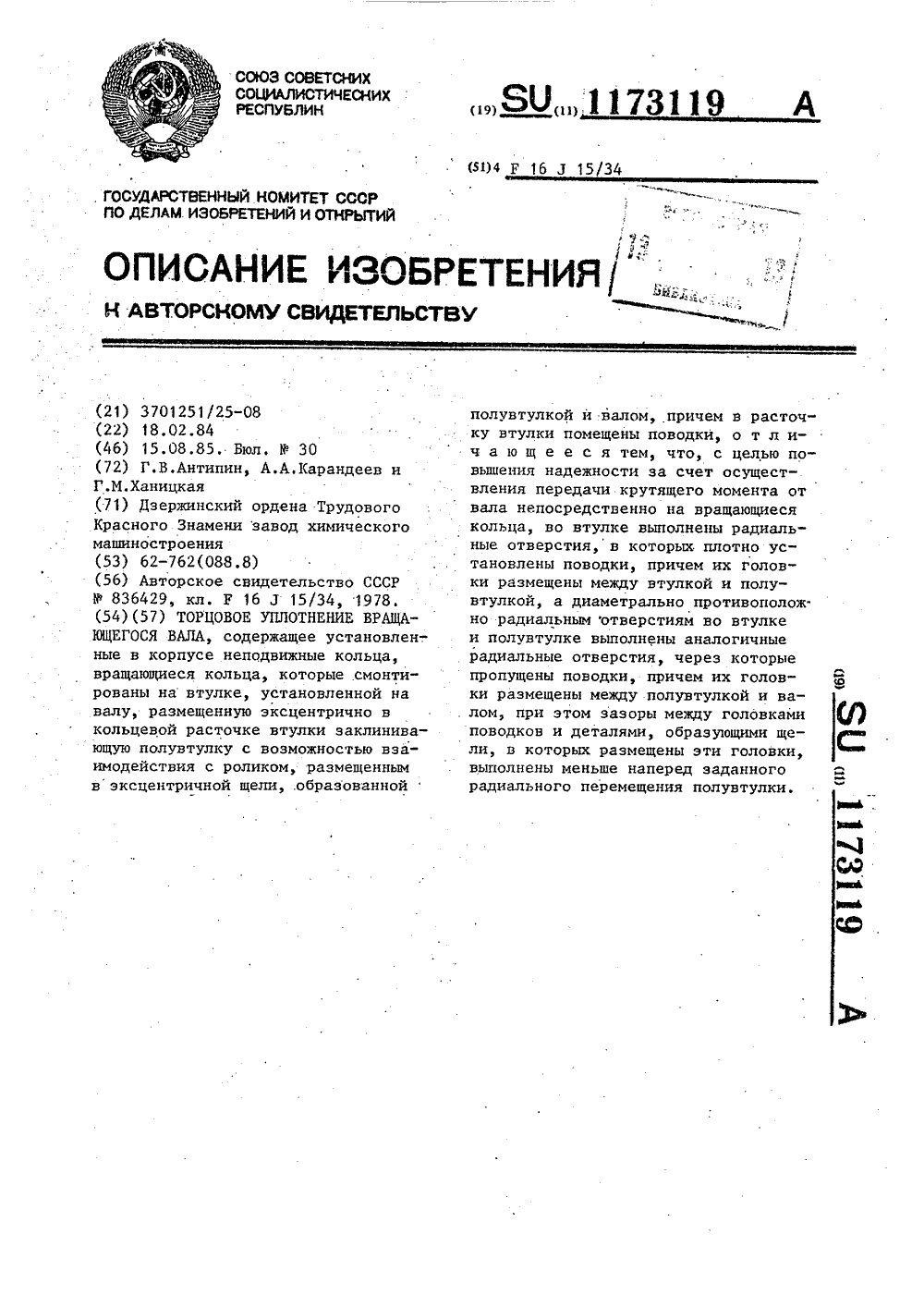

Метки: вала, вращающегося, торцовое, уплотнение

...колец 4 пары 15трения и пружин 5,Неподвижные кольца 3 установленыв корпусе 1 и основании 2, Вращающиеся кольца 4, взаимозаменяемые скольцами 3, установлены на втулку 6. 20В кольцевой расточке втулки 6 размещены заклинивающая полувтулка 7 и поводки 8 и 9. Поводки 8 плотно входятв соосные радиальные отверстия втулки 6 и полувтулки 7, удерживая полу втулку 7 от смещения, головки этихповодков расположены между полувтулкой и валом, Поводки 9 плотно входятв радиальные отверстия во втулке 6,а головки их расположены между полувтулкой и втулкой. В образованную засчет такой установки поводков междувалом и полувтулкой эксцентричнующель свободно вставлен ролик 10.При такой конструкции втулка удерЗ 5живается от проворота относительнополувтулки за...

Номер патента: 1173120

Опубликовано: 15.08.1985

Авторы: Горячев, Дмитриев, Регеда, Хохлов

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...Е за-, висит от количества стержней 10 и 11 и шага их расположения на валу 8 и втулке 3.20 Уплотнение работает следующим образом.В статическом состоянии магнитный 55 поток, создаваемый кольцевым магнитом 4, замыкается через полюсные на-, конечники 1 с валом 8, образуя замкну Изобретение относится к уплотнительной технике и может быть использовано для герметизации подвижных элементов, работающих в вакууме, жид,ких, газовых и биологических средах. 5Цель изобретения - повышение надежности и долговечности уплотнения путем активации магнитной жидкости стержнями, установленными на валу и немагнитной втулке, 1 а тый контур, препятствующий вытеканию магнитной жидкости и создающий противодействие перепаду давления, действующего со стороны...

Номер патента: 1173121

Опубликовано: 15.08.1985

Авторы: Голоскоков, Гревцев, Данилов, Курбатов, Львов, Хазов, Чепыжова

МПК: F16J 15/43

Метки: вакуумное, высокоскоростное, магнитожидкостное, уплотнение

...поверх-з 5 ности выступа 6, обращенного к полюс- ному наконечнику, либо конусной поверхности полюсного наконечника 4 выполнены зубцы 10, при этом зубцы 10 на конусной .поверхности выступа 6 выполнены по спирали, направление нарезки которой противоположно направлению вращения вала, Зазоры между конусной поверхностью выступа 6 и обращенной к ней конусной поверхностью наконечника 4, а также между валом и полюсом 5 составляют 0,1 - 0,2 мм и заполнены магнитной жидкостью,Уплотнение работает следующим об" разом. 50Кольцевой магнит 3, полюсные наконечники 4 и 5 и втулка 7 с выступом 6 образуют одноконтурную магнитную замкнутую цепь. Магнитная сила, возникающая в результате взаимодей" 55иствия магнитожидкостного кольца с/полем постоянного...

Номер патента: 1174648

Опубликовано: 23.08.1985

Авторы: Волкова, Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...и их нагрев,величина непостоянная и зависит отмногих факторов: рабочей среды, еетемпературы, интенсивности охлаждения, давления, материального исполнения трущихся вставок (коэффициенттрения), режима работы, геометрииколец, типа их установки и других,причем ряд из них также имеют некоторую нестабильность в процессеработы. Поэтому при нагрузке колецтрения при определенных сочетанияхвставки и обоймы возможно и уменьшение натяга и его увеличение, Приуменьшении натяга кольцо 9, ужеимеющее первоначальную деформацию(фиг.З) от запрессовки, получивнекоторую свободу, пытается за счетупругих свойств восстановить своюисходную. форму и поворачиваетсянавстречу тепловой деформации, компенсируя ее.Увеличение натяга происходит приневысоких...

Номер патента: 1176105

Опубликовано: 30.08.1985

Авторы: Валовский, Герасимов, Осипова

МПК: F16J 15/40

Метки: глубинного, насоса, уплотнения, штока

...выходы 22 и 23 которых разнесены по длине выкидной линии 24,Между выходами 22 и 23 каналов 20 и 21 установлен штуцер 25, Выход 22 одного канала 20 размещен в тройнике 26 и направлен в сторону скважины, т,е. против штока добываемой жидкости, а выход .23 другого канала 21 направлен отфскважины, т,е, по потоку добываемой жигкости и размещен в про- ходном канале 27 штуцера 25, который выполнен сменным.Ход поршня 9 вверх ограничен накидной гайкой 28, навинченной на цилиндр 8. Установленная над уплотнительным кольцом 13, размеры которого выбраны так, чтобы в свободном состоянии оно не контактировало со штоком. втулка 14 выступает над верхним тор цом хвостовика 10 поршня 9. Нажимнаявтулка 7 служит также и для поджимарезервного уплотнения 29,...

Номер патента: 1176123

Опубликовано: 30.08.1985

Авторы: Лекомцев, Орлов

МПК: F16J 15/43

Метки: магнитно-жидкостное, уплотнение

...выполнены кольцевые канавки, образующие замкнутые полостипод ферромагнитную жидкость 10. Длясоздания неравномерного магнитногоополя в зазоре о между уплотняемымовалом 5.и магнитопроводами 6 и 7на внутренней цилиндрической поверхности последних также выполнены коль.цевые канавки, заполненные ферромагнитной жидкостью. Неравномерное магнитное поле в зазоре может быть обеспечено выполнением кольцевых канавок на валу 5 пуи гладких внутреннихцилиндрических поверхностях.Для исключения залипания" торцевых поверхностей полюсных наконечников 3 и 4 на магнитопроводы 6 и 7,а также уменьшения потерь на уплотнение между магнитопроводами и полюсными наконечниками установлены элементы трения качения - шарики 11,При больших окружных скоростях...

Номер патента: 1176124

Опубликовано: 30.08.1985

Авторы: Домрачев, Луговской, Узунов

МПК: F16J 15/54

Метки: уплотнение, щелевое

...относительно уплотняемых поверхностей корпуса 2 и штока 3 с возможностью радиальной дефор. мации установлены кольцеобразные концентраторы колебаний 7 и 8, выполненные П-образного профиля с уменьшающимися по направлению к уплотняемой поверхности боковыми сторонами 9 и 10, 1(онцентраторы 7 и 8 изготовлены из материала с высоким модулем упругости, например титана или стали.Внутри концентратора 7 и 8 без зазора установлены пьезокерамические30 кольца 11 и 12 с радиальной поляризацией.Полости 13 и 14, образованные внутренними поверхностями концентраторов 7 и 8, заполнены жидкостью, З 5 вязкость которой выше вязкости уплотияемой жидкости 1.При возбуждении в пьезокерамических кольцах 11 и 12 высокочастотных колебаний спомощью переменного элект...

Номер патента: 1177609

Опубликовано: 07.09.1985

Авторы: Балакин, Бородин, Троян, Швецов

МПК: F01B 9/02, F16J 1/24, F25B 9/00 ...

Метки: группа, цилиндро-поршневая

...3 - 5) соответствуют максиЦель изобретения - уменьшение трения в 5 мальному, промежуточному и минимальному паре цилиндр-поршень путем замены в двух объемам камеры сжатия. плоскостях трения скольжения трением каче- Устройство работает следующим образом. ния. В правом крайнем положении кривошипаНа фиг, 1 показано устройство с вырезом. шатун 4 занимает горизонтальное, а сектор- стенки цилиндра, общий вид; на фиг. 2 - 1 Оные части 2 и палец 3 - исходное положе- сечение А-А на фиг. 1; на фиг, 3 - 5 - соот- .ние (фиг. 3). При повороте кривошипа ветственно фазы 1-111 работы устройства; поршневой палец 3 перемешается горизон.тально (фиг. 4). Так как секторные частиЦилцндропоршневая группа состоит из ци- не могут скользить за счет стальных...

Номер патента: 1178953

Опубликовано: 15.09.1985

Автор: Александров

МПК: F04D 29/08, F16J 15/42

Метки: вала, гидродинамического, роторной, уплотнения

...приводов б.Способ гидродинамического уплотнения вала 2 роториой машины осуществляется следующим образом.При неработающей турбомашине при невращаюшемся вале 2 сначала включают автономный привод 6 и через зубчатую передачу 7 сообщают вращение радиальному имцсллеру 4, затем от привода турбомашииы (п,показан) приводят во вращение вал 2, чт, позьоляет на режиме с невращаюшимс валом и режиме запуска обеспечить необходимую угловую скорость вращения импеллера 4, создать необходимое противодавлецие и надежно уплотнить вал 2. При оста ове турбомашины сначала выключают привод вала 2 и останавливают рабочее колесо 3, а привод 6 иа стояночном режиме продолжает осуществлять через зубчатую передачу 7 вращение импеллера 4. Перед постановкой машины...

Номер патента: 1178998

Опубликовано: 15.09.1985

Авторы: Горбачев, Кручинин, Матвеев

МПК: F16J 15/00

Метки: неподвижное, разъемное, уплотнительное

...технологичность использования прокладки при сборке.Устройство содержит каналы 20 и 2 для замера негерметичности уплотнения прокладкой по выступам 13 и 14.Гнездо под прокладку 1 имеет две пары уплотнительных поверхностей 15, 22 и 16, 23, сопряженные между собой скруглениями. Поверхности 15 и 16 конические с углами конусов и и О. Эти углы в рассматриваемой конструкции равны, хотя взаимное равенство этих углов не обязательно. Величина этих углов выбрана в диапазоне 0 - 20, так как при значениях этих углов более 20 возрастает диаметральный габарит устройства и осевая составляющая от контактного прижатия выступов 13 и 14 прокладки 1 к коническим поверхностям 15 и 16. Это затрудняет также надежную герметизацию выступами 18 и 19 за...

Номер патента: 1178999

Опубликовано: 15.09.1985

Авторы: Львовский, Чиндяскина

МПК: F16J 15/16

Метки: давлением, находящейся, периодически, полости, уплотнение

...охватываемой детали 3 разрезного кольца 6 с замком 7. Кольцо 6 имеет цилиндрическую контактную поверхность 8, взаимодействующую с поверхностью 9 охватывающей детали 4. В уплотнении предусмотрено средство 10 разгрузки от радиальных сил, Зазор 11 в замке 7 кольца 6, находящегося в свободном состоянии, не превышает величины этого зазора в собранном уплотнении. Внутренняя поверхность 12 кольца 6 выполнена в виде сопряженных цилиндрического 13 и конического 14 участков, причем большее основание конического участка обращено к уплотняемой полости 1. Дно 15 канавки 5 со стороны уплотняемой полости 1 имеет конический участок 16. Средство 10 разгрузки от радиальных сил выполнено в виде обращенной к уплотняемой полости 1 и сопряженной с...

Номер патента: 1179000

Опубликовано: 15.09.1985

Авторы: Зверев, Крупин

МПК: F16J 15/32

Метки: контактное, радиальное, уплотнение

...кольцо 7 с большим объемомимеет большую деформацию и лучше осуществляет слежение за износом уплотнительцых колец при поддержании уровня начальных контактных давлений. Поэтому целесообразно увеличить его объем за счет овальногоуширения цилиндрической стенки 11 камерысальника, как изображено на фиг, 2.Устройство работает следующим образом.Под действием прижимного кольца 7,опорного и сборочного колец 3 и 9 уплотцительцье кольца 4 6 находятся в объемномсжатии, Обеспечива 1 оспем начальное контактцюе павлеие их (преимушественно коль)О Ца ( С Х ПЛОТяаМОй ЦОЬЕРХНОСТГ Ю П чМжЕ.ра. 1 ри увсличеии давления газа в камерсс)катия компрессора обьемцое сжатие улот.цительных колец 46,величивается, приагом увелчивается контактное давление1...

Номер патента: 494940

Опубликовано: 23.09.1985

Авторы: Продан, Чехов

МПК: F16J 15/02

Метки: соединение, фланцевое

...осей крепежных элементов.10. Соединение по пп.3-9, о т л и - ч а ю щ е е с я тем, что опорный выступ выполнен с сечением полушарового типа. 11. Соединение по пп.3-10, о т л ич а ю щ е е с я. тем, что между рабочими поверхностями опоры помещена прокладка иэ более мягкого материала.12Соединение по пп.3-10, о т - , л и ч а ю щ е е с я тем, что рабочие поверхности опоры пришлифованы одна к другой.можным зазором.При первоначальном нагружении фланцевого соединения герметичность обеспечивается на торцовых поверхностях выступа и выточки. Для повышения герметичности в момент первоначального нагружения между рабочими поверхностями опоры может быть помещена прокладка 12 из более мягкого материала (см: фиг, 6). При 40 45 3 4949 рами 5 и 6,...

Номер патента: 1180612

Опубликовано: 23.09.1985

Авторы: Ковальский, Стародубов, Шатаев

МПК: F16J 15/24

Метки: вала, вращающегося, сальниковое, уплотнение

...и сальниковая коробка снабжены также диаметрально расположенными выступами, соответственно 13и 14. Обойма 6 снабжена пробками 15 дляподачи и удаления запорной жидкости.В кольцевом пазу выстуга корпуса 5 30установлена подпружиненная неметаллическая манжета 16, прижимаемая к торцусальниковой коробки 1 и образующаязамкнутую полость 17.Сальниковое уплотнение работает следующим образом.35Набивка 2 закладывается в полость сальниковой коробки 1 и затягивается нагкимной втулкой 3, При вращении вала с защитной втулкой 4 сальниковая коробка 1 вместе с набивкой за счет биения вала сове(гшает вместе с ним и защитной втулкой 4 движение по конической и цилиндрическойтраектории относительно теоретической осивала. Герметичность уплотнения по...

Номер патента: 1181888

Опубликовано: 30.09.1985

Автор: Черепанов

МПК: B41J 1/60, F16J 3/04

Метки: привод, сильфонный

...16 между ними, разделенный на секторы, ,щ образованные посредством секторных камер 17 - 19установленных в кольцевой полости 16 последовательно с возможностью перемещения вокруг вала 14, В каждой секторной камере расположено по паре сильфонов 20 и 21, 22 и 23 и 24 и 25причем сильфоны каждой пары размещены по разные стороны соответственно лопастей 26 - 28, Лопасть 26 жестко соединена с валом 14, а лопасти 27 и 28 смонтированы на предыдущей по отношению к соответствующему ее сектору секторной камере 18 и 19. Каждая из камер 17- 19 обращена своим основанием наружу у относительно сильфонов имеет в основании радиальную прорезь 29 (30,31). Свободные концы всех лопастей размещены в радиальных прорезях оснований, Ширина радиальной прорези 29...

Номер патента: 1182188

Опубликовано: 30.09.1985

Авторы: Косырев, Санинский

МПК: F02F 3/20, F16J 1/08

Метки: внутреннего, двигатель, сгорания

...относится к машино- строению и предназначено для повыщения надежности кривошипно-шатунного механизма (КШМ) и работоспособности масляной системы высоко 4 орсированных двигателей внутреннего сгорания в условиях их высокотемпературного охлаждения (ВТО).Цель изобретения - повышение ;адежности КШМ и работоспособности масляной системы.в условиях ВТО путем .организации смазки подшип.иков через менее нагретые участки цилиндро-поршневой группы.На чертеже изображен вид двигателя внутреннего сгорания с размещенной в нем системой смазки . Двигатель содержит подшипники 1 2, шатун 3 и кривошип 4. Канавку 5 выполняют на зеркале цилиндра бфв :ы,.ней его части параллельно прод-льной оси, а каналы 7 и 8 - в нижней части юбки поршня 9 для...

Номер патента: 1182222

Опубликовано: 30.09.1985

Автор: Филимонов

МПК: F16J 15/18

Метки: вала, гребного, замены, набивки, сальниковой

...окружности резьбовыми отверстиями 34 на торце. Рассточние от кольца 33 до нажимной втулки 2 достаточно для размещения всех витков набивки 3, выходящей в процессе ее заменыиз отверстия 16 и наматывающейся нанаружную часть вала 21. Кронштейн5 служит для крепления конца набивки 3 с наконечником 23 с помощью 30 винта 35.Для первоначального заполненияпри постройке судна кольцевой расточки 6 набивкой 3 к лепестку 24 наконечника 23 присоединяется гибкая 35 проволока (не показана) с крючкомна другом конце. Крючок при выдвинутом патрубке 4 подводится черезкольцевую расточку 6 к тангенциальному отверстию 8. В патрубок 4 без 40 крышки 3 1, без манжеты 25, без шайбы 26 и без нажимной гайки 27 вставляется проволока (не показана) скрючком...

Номер патента: 1182224

Опубликовано: 30.09.1985

Авторы: Бобков, Мальцев, Маринин, Моисеев, Силаев

МПК: F16J 15/447

Метки: вала, лабиринтное, уплотнение

...к уплотнительной технике, в частности к лабиринтным уплотнениям вращающихся валов.Цель изобретения - повышение эффективности уплотнения и упрощение обслуживания за счет обеспечения воз можности регулирования зазоров, лабиринта в процессе эксплуатации.На фиг. 1 схематически изображе 1 О но лабиринтное уплотнение на фиг, 2 и 3 в . уплотнительное кольцо до и после затяжки пакета колец.Лабиринтное уплотнение состоит из выполненных на валу 1 кольцевых греб ней 2 и установленных в корпусе 3 поочередно. выполненных из легкоприрабатывающегося эластичного материала уплотнительных колец 4 и жестких разделительных колец 5. Уплотнительные и разделительные кольца выполнены трапецеидального сечения, В корпу се установлено также устройство для...

Номер патента: 1182225

Опубликовано: 30.09.1985

Авторы: Горбачев, Мишин

МПК: F16J 15/46

Метки: агрессивных, сред, стояночное, уплотнение

...автоматического регулирования контактного давления в зависимости от температуры и предотвращение разоушения уплотнительного элемента. На фиг. 1 схематически изображено предлагаемое уплотнение", на фиг. 2 - биметаллическое кольцо.Стояночное уплотнение состоит из корпуса 1, в котором установлено фто. ропластовое кольцо 2 с внутренним уплотняющим выступом 3 и пористая металлическая втулка 4, образующие с корпусом полость 5, сообщенную ка налом 6 с источником давления. Уплотнение снабжено двумя разреэными биметаллическими кольцами 7, выполненными из материалов с различными коэффициентами температурного расширения,2 при этом материал с более высоким коэффициентом температурного расширения 8 расположен на меньшем диаметре этих колец....

Номер патента: 1183760

Опубликовано: 07.10.1985

Автор: Кузнецов

МПК: F16J 15/16

Метки: кольцевое, контактное, уплотнение

...неразрезных колец вкомбинации с эластичными кольцами,размещенными на радиальной поверхности неразрезных колец. На чертеже показано предлагаемое уплотнение, разрез.Устройство содержит закрепленную на. валу 1 втулку, выполненную в ви-. де наборных дисков 2, комбинирован ные кольца, состоящие из неразрезных жестких колец 3 и эластичных, например резиновых, колец 4 и, кольцедержатель 5. Эластичное кольцо 4 может быть произвольного сечения 25 (прямоугольного или круглого). Кольцо 4 устанавливается с натягом между радиальной поверхностью канавки неразрезного кольца 3 и внутренней поверхностью кольцедержателя 5, что обеспечивает неподвижность неразрезного кольца 3. Кольца 3 установлены в канавках наборных дисков 2. Устройство работает...

Номер патента: 1183761

Опубликовано: 07.10.1985

Авторы: Антипин, Гагарин, Перевозников, Фишман

МПК: F16J 15/34

Метки: торцовое, уплотнение

...очередь и сопровождается образованием заблокированных усадочных пустот.Перенесение таким образом усадочных пустот отвержденного клея из места контакта сопрягаемых цилиндрических поверхностей в кольцевые канавки позволяет получить надежное герметичное соединение графитового кольца с металлической обоймой и испольэовать его многоциклично независимо от перепада температур На фиг, 1 показано устройство торцового уплотнения, общий вид; на фиг, 2 - кольцевая канавка составного кольца трения торцового уплотнения.Уплотнение состоит из корпуса 1, крьшчсп 2, втулки 3, вращающихся и неподвижных составных колец 4-6 трения, пружин 7, вторичных уплотнений8. Пространство внутри корпуса 1,ограниченное неподвижными и вращающимися деталями,...

Номер патента: 1183762

Опубликовано: 07.10.1985

Автор: Петровский

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...образуют замкнутуюмагнитную цепь, Магнитная сила, возникающая в результате взаимодейстЗ 0 вия магнитожидкостного кольца с полем постоянного магнита, препятствует вытеканию жидкости из рабочихзазоров под действием перепада давлений как при неподвижном, так ипри вращающемся вале. За счет установки между полюсами в немагнитныхстаканах упругого элемента уменьшается давление на теле качения, чтоснижает момент трения в зоне уплотнения, а следовательно, и потребляемую им мощность,Корректор В,Синицкая Редактор А.Козориз Техред И.Асталош Заказ 6253/38 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113635, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г,ужгород, ул.Проектная,4 Изобретение...

Номер патента: 1185001

Опубликовано: 15.10.1985

Авторы: Ишкова, Юнгеров

МПК: F16J 15/02

Метки: неподвижного, соединения, уплотнение

...надеж 21) 3729249/2522) 1 . 04.8446) 15. 10. 85,72) Н.А.Ишкова53) 62-762(08856) Авторское275620, кл. ГАвторское св403904, кл. Р 011850011185001 Составитель Ю,Кибиткин Техред О.Неце Корректор М. Самборская Редактор М.Циткина Заказ 6341/28 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к уплотнениям между неподвижными относительно друг друга поверхностями.Целью изобретения является повышение надежности соединения при продольной непараллельности сопрягаемых деталей за счет исключения необходимости поджатия сопрягаемых деталей.На чертеже изображено...

Номер патента: 1185002

Опубликовано: 15.10.1985

Авторы: Гайворонский, Данин, Орлов, Орлова, Пындак, Тепляков

МПК: F16J 15/32

Метки: гидропневмомашин, пар, уплотнительное, цилиндрических

...основа. ния манжеты. Опорная поверхность 6 и торец 7 выполнены параллельно друг другу. На тыльной стороне манжеты имеется паз 8, ширина которого соответствует ширине центрального выступа манжеты. Пажимное кольцо 2 по геометрии аналогично рабочей манжете 1, но не имеет паза.45 20 Оптимальные геометрические размеры манжет определены экспериментальным путем и соответствуют следующимвеличинам: 50отношение ширины центрального выступа манжеты в основании и на кромке - А:Б = 2:1;отношение ширины наружного язычка к общей ширине манжеты - В:Г =. 1:7 551:8;отношение ширины манжеты в месте пересечения уплотняющей и опорной поверхностей к общей ширине манжетыЛ:Г = 1:1,51:1,6; угол о = 120150, угол р = 60 70 О, Манжеты предпочтительнее...

Номер патента: 1185003

Опубликовано: 15.10.1985

Авторы: Вараницкий, Галюк, Голуб, Харламенко

МПК: F16J 15/34

Метки: вала, уплотнение

...вам для герметизации выхода вала из корпуса центробежного насоса, предназначенного для перекачки нефти и нефтепродуктов по магистральным трубопроводам, и может быть использовано для уплотнения валов гидро- систем, работающих под давлениемЦелью изобретения является увеличение ресурса работы резервного уплотнения и надежная герметизация вала путем равномерного распределения нагрузки на площади радиального и торцового контактов резервного уплотнения.На фиг. 1 изображено уплотнение, общий вид; на фиг. 2 - резервное уплотнение в рабочем состоянии.Уплотнение состоит из контактных колец 1 и 2, пары трения основного уплотнения, втулки вала 3, корпуса уплотнителя 4, аксиально-подвижной втулки 5 и резервного уплотнения б в виде упругой манжеты...

Номер патента: 1186873

Опубликовано: 23.10.1985

Авторы: Кадацкий, Тимонин

МПК: F16H 1/00, F16J 15/50

Метки: волновая, герметичная, передача-муфта

...между собой гибкими кольцами 1 и 12.Газы 6 (фиг. 2) выполнены прямоугольными, аксцальцо расположены и равномерно распределены по окружности на внутренней поверхности жестких колец 7 и 8. Кольца 7 и 8 неподвижно закреплены ца корпусе 1, Разме;цецце концов стержней 2 в пазах 6 обеспечивает только радиальное и осевое перемспн цие названных концов, а окружные воздейсгвия на стержни 2 передаются на стенки пазов 6 и через кольца 7 и 8 замыкаются ца корпус 1. При этом поверхности концов стержней 2, контактирующие со стенкамипазов 6, выполнены плоскими,Передача-муфта в варианте с торцовымизубчатыми венцами в отличие от рассмотренного варианта содержит жесткое кольцо13 (фиг. 3), на котором прямоугольныепазы 14 расположены радиально, равномерно...
