F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 482107

Опубликовано: 05.11.1979

Авторы: Агамирзоев, Бабаев, Ибрагимов

МПК: F16J 15/02

Метки: кольцо, уплотнительное, эластичного

...т,е,наружная поверхность 5 вертикальнойстенки кольца прижимается к вертикальной стенке 6 гнезда, а нвружнвя поверхность 7 горизонтальной стенки прижимается к стенке фланца усилием Р) О. Этоусловие обеспечивается при посадке кольца в гнездо благодаря наклонным ребрамнв вертикальной стенке и выступам нв гоЦНИИПИ За Тираж 11 ул, Лроектна 1.1.;" "; .,ф 4-"р риэонтальной стенке кольца. Величина наклона компенсирует колебания диаметрального размера кольца, получаемые в результате колебания усадки материала, из которого изготавливается уплотнительное кольцо. При этом всегда наружный диаметр Зц кольца меньше диаметра гнезда З,-,а внутренний диаметр Э -больше диаметра З вершины внутренней наклонНГ10 чой стенки гнезда. При этих...

Номер патента: 697773

Опубликовано: 15.11.1979

Автор: Кармугин

МПК: F16J 15/10

Метки: уплотнительное

...автономный контроль герметичности элемента, При повышенииЦНИИТираж юг Риг Р температуры охлажденные эластичныеэлементы полностью восстанавливаютсвою герметизирующую способность.Переставив теплообменники, осуществляют контроль следующего эластичногоэлемента.Так как эластичные элементы в прелагаемом устройстве выполнены изатериалов с разной температурой стеклования, расстояние между ними 1,и , может быть минимальнымУстройство позволяет осуществлятьавтономный контроль каждого элемента,располагая их вообще в одной кольцевой выточке (см. фиг, 2), обеспечивая при этом возможность качественного контроля каждого эластичногоэлемента и миниатюризацию уплотнительного устройства,Реализация предлагаемого устройства на практике не требует...

Номер патента: 697774

Опубликовано: 15.11.1979

Авторы: Русанов, Финкельштейн

МПК: F16J 15/10

Метки: уплотнение, фланцевое

...А-Афиг. 1,Фланцевое уплотнение содержит неметаллический уплотнитель 1, которыйгерметизирует стык двух Фланцев:нижнего 2 и верхнего 3, менее жесткого,чем нижний, Уплотнитель 1 установленв канавке нижнего фланца 2, Внутренний контур канавки - 4, внешний кбнтур канавки - 5, Внутренний и внешний контур уплотнителя 1 соответственно б и 7. Ширина уплотнителя 1 изменяется по линейному закону от минимальной а - в зоне установки крепежного элемента 8 до максимальной -. а - в зоне, равноудаленной от двух соседних крепежных элементов 8 и 9.Уплотнение работает следующим образом.Уплотнитель 1 размещается в канавке фланца 2, устанавливается Фланец 3 с гладкой поверхностью стыка. В отверстие во фланцах вставляются крепежные элементы (винты) и...

Номер патента: 697775

Опубликовано: 15.11.1979

Авторы: Додонов, Плетнева

МПК: F16J 15/18

Метки: набивка, пластичная

...изготовления пластичнойнабивки осуществляется следующим образом,Компоненты тщательно перЕмааиваются до однородного состояния при добавлении растворителя - бензина, Полученная смесь экструдируется в набивки через мундштуки требуемого размера ф697775 Таблица 1 Примеры рецептур известной и предлагаемой композиций, вес.; 20 10 ПолииэобутиленГрафит 40 40 40 40 Асбестовое волокно 40 37 Каучук изопреновый 10 Каучук натуральный Кремнийорганическая жидкость 2 50,15 0,2 0,16 0,16 0,04 СераТиурам 0,09 0,04 0,03 Таблица 2 Результатй испытаний известной и предлагаемой композицийКомпозиция Извест Показатели Уменьшение массы прнагревании до2002 5 Сза 2 ч5,3,7 1,1 4 0 Уменьшение масс лотах при 20 ф 2 за 6 ч, :серной (95-9 в ки 4,4 5-372,9...

Номер патента: 699265

Опубликовано: 25.11.1979

Авторы: Замотин, Кириллов

МПК: F16J 1/10

Метки: поршня, соединение, штоком

...про цесса сборки.Для этого на концах полуколец выполнены кулачки, а в кольцевой проточке штока - ответные кулачкам углубления.20На фиг. 1 изображено описываемое соединение, продольный разрез; на фиг 2 - разрез А-А на фиг. 1.Соединение содержит поршень 1 с канавками, в которых установлены уплотнительные кольца 2, На внутренней поверхности поршня 1 и на штоке 3 выполнены кольцевые проточки 4 и . 5, в которыхустановлены полукольца б, снабженные на концах кулачками 30 При сборке соединения полукольца 6 вставляют в кольцевую проточку 5 штока З,при этом кулачки 7 заходят в углубления 9. Шток 3 устанавливаю в поршень 1 до совмещения кольцевых проточек 4 и 5. Затем в отверстие в поршне 1 и штоке 3 вставляют штифт 8, который, взаимодействуя с...

Номер патента: 699266

Опубликовано: 25.11.1979

Авторы: Кулинич, Нищенко

МПК: F16J 15/00

Метки: исследования, уплотнений, эластомерных

...с магистралью 14 для подвода компенсационного давления. В цилиндре с помощью втулки 15 герметично закреплена эластичная трубка 16, образующая с ним кольцевую полость 17, сообщенную каналом 18 с источником давления. В неподвижной крышке выполнен канал 1,9 для подвода рабочей среды к зоне контакта трубки со штоком, а в подвижной крышке - канал 20 для отвода и замера утечек. Винтом 21 регулируют осевое смещение и фиксацию подвижной крышки и связанной с ним втулки, а винтом699266 Формула изобретения Составитель Г,ШуренкоТехред И, Асталош Корректор И.Михеева Редактор В.Дибобес Заказ 7193/39 Тираж 1139 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Х, Раушская наб., д. 4/5 Филиал ППП Патент,...

Номер патента: 699267

Опубликовано: 25.11.1979

Автор: Катаев

МПК: F16J 15/16

Метки: сальниковое, уплотнение

...разрез.Уплотнение состоит иэ корпуса 1, полого винта 2, установленного нашток или вал, крышки 3 корпуса 1, приемного штуцера 4 сальниковой набивки. На крышке 3 расположено сто.порное кольцо 5- удерживающее винт 2 от осевого перемещения. В корпусе ЗО 1 могут быть выполнены продольные канавки.При вращении винта 2 сальниковая набивка поступает по канавкам винта 2 в корпус 1 сальника, равномерно распределяясь по окружности внутренней полости корпуса. В процессе работы необходимо периодически подпиты" вать набивкой корпус сальника через приемный штуцер 4,Предлагаемое уплотнение создает воэможность планово-предупредительной подпитки сальника в процессе работы оборудования беэ его остановки. Это особенно важно для непрерывных...

Номер патента: 700732

Опубликовано: 30.11.1979

Авторы: Мокренский, Музыкин

МПК: F16J 15/08

Метки: герметичное, резьбовое, соединение

...параллельноеоси соединения и отстоящего от последней на величину половины среднеГР. Дйаметра резьбы, при этом меньший диаметр конического штифта больше высоты профиля реэьбы.Йа фиг, 1 изображено предлагаемогерметичное резьбовое соединение,продольный разрез; на Фиг. 2 - по3 700732 Формула изобретения ложение реэьбовых витковков при упоре резьбового .стержня в торцовую ступень корпуса.Герметичное реэьбовое соединение содержит корпус 1 в ре брезь овое отверстие которого установлен резьбовой стержень 2, Вдоль резьбы соединения выполнено коническое отверстие 3 в которое плотно установлен конический металлический штифт 4, служащий уплотнительным элементом.Для демонтажа резьбового соединжния в штифте 4 со стороны его торца выполнено...

Номер патента: 700733

Опубликовано: 30.11.1979

Авторы: Зубренкова, Кувшинов, Мустафаев, Хаймзон

МПК: F16J 15/32

Метки: манжетного, типа, уплотнение

...на внешней от полости давления стороне 3 выполнена канавка 4, Канавка 4 с опорным кольцом 2 образуют уплотнительный элемент 5, В канавку 4 установлено кольцо 6 из упругого эластичного материала, например резины, которое упеРто в дно расточки 7 корпуса 8 и защищает канавку от заштыбовки. Сечение кольца 6 соответствует сечению канавки 4,На опорном кольце 2 со стороны Манжеты 1 имеется наклонная площадка 9, обеспечивающая устойчивую работу кромки 10 манжеты 1 при повышенном давлении герметизируемой жидкости, Уплотнительный элемент 5 защищает уплотнительную губку 11 и внутреннюю полость узла манжеты 1 от пыли и грязи. Узел уплотнения установлен в расточке 12 корпуса 8 и контактирует с валом 13 (штоком)В процессе работы в случаях биения вала...

Номер патента: 700734

Опубликовано: 30.11.1979

Автор: Назаров

МПК: F16J 15/40

Метки: вакуумного, герметизации, соединения

...способ герметизации осуществляется следующим образом.5 Уплотнение вакуумируют, после чего облуженный уплотнителем герметизирующий экран нагревают выше температуры плавления уплотнителя, в результате чего уплотнитель на нем переходит в жидкую фазу с 1 О малой вязкостью. Затем нагревают ваннудо температуры начала изменения фазового состояния находящегося в ней уплотнителя, после чего опускают в ванну герметизирующий экран. Таким образом, погружение 15 экрана осуществляется в момент начала фазового изменения состояния уплотнителя в ванне, т, е. в тот момент, когда вязкость последнего значительно превышает вязкость слоя уплотнителя на экране, что приводит 20 к разрыву окисной пленки и очищению отнее экрана, в результате...

Номер патента: 700735

Опубликовано: 30.11.1979

Авторы: Демиденко, Потакин

МПК: F16J 15/46

Метки: уплотнение

...при охлаждении средой 6, в качестве которой может быть применена дистиллированная вода. Участки 7 и 8 стенок кольца, расположенные между контактирующими с деталями уплотняемого соединения участками 9 и 10, выполнены утолщенными и вогнуты внутрь сеченияУплотнение снабжено установленными по обе стороны полого кольца уплотнителями 11 и 12.Уплотнение работает следующим образом.При обычных температурах герметизация стыка осуществляется уплотнителями 11 и 12. При заполнении уплотняемой камеры низкотемпературной средой происходит охлаждение кольца 5 и заполняющей его среды 6. Увеличение при охлаждении объема заполняющей кольцо среды приводит к повьтаению давления внутри кольца и вызывает его деформацию: утолщенные участки 9 и 10 стенок...

Номер патента: 702204

Опубликовано: 05.12.1979

Авторы: Удовенко, Фоманин, Ханжонков

МПК: F16J 15/32

Метки: испытания, манжетного, уплотнения

...как расстояние 30 от крайнего зондирующего электрода до кромки манжетного уплотнения, т.е. количеством зондирующих электродов, расположенных с одной стороны манжет-, ного уплотнения и находящихся в кон- З 5 такте с жидким проводником. Согласно выражению (2) количество зондирующих электродов, находящихся в контакте с жидким проводником, определяют по разности полного тока источника 0 и то ка, протекающего по группам ограничительных резисторов 7 и 8. Для измере-. ния количества зондирующих электродов, контактирующих с жидким проводником.и находящихся слева и справа от уплотняющей губы уплотнения, зондирующие электроды разделены на две группы, а ограничительные реэисторы - на четыре группы. Сигналы, пропорциональные разности...

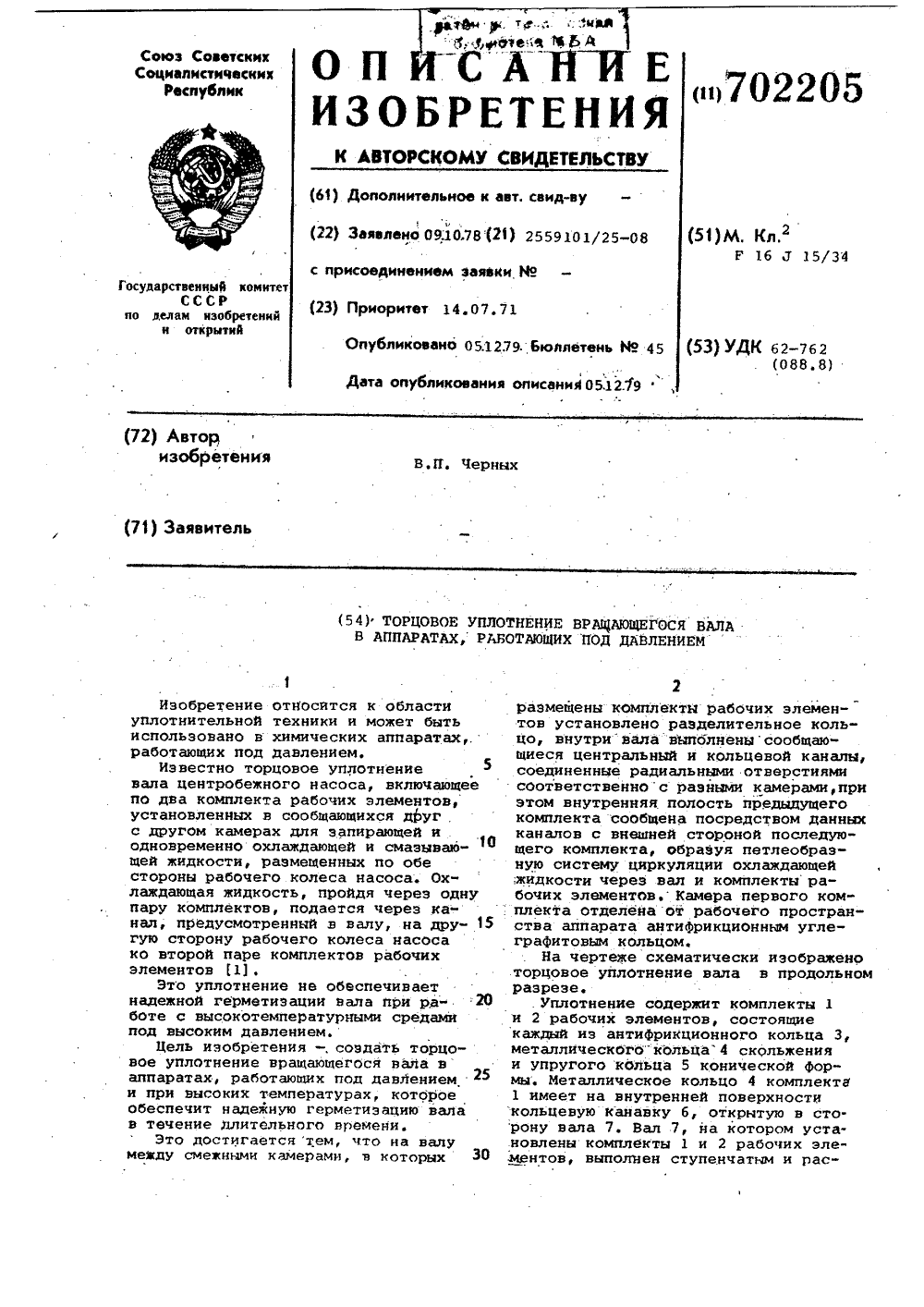

Номер патента: 702205

Опубликовано: 05.12.1979

Автор: Черных

МПК: F16J 15/34

Метки: аппаратах, вала, вращающегося, давлением, работающих, торцовое, уплотнение

...подачи и отвода запирающей жидкости к внешней части комплекта 1рабочих элементов, канал 20 для подачиохлаждающей жидкости (под давлением,меньшим давления запирающей жидкостик комплекту 1 и канал 21 для отвода 35охлаждающей жидкости иэ камеры 10комплекта 2. Камера 9 для запирающейжидкбстй отделена от рабочегб прбстранства 22 аппарата антифрикционнымкольцом 23 скольжения иэ углеграфита, 4 Осоставляющим дополнительную ступеньгерметизации, кольцо 23 прилегаетодним торцом к соответствующей ступени вала 7, а другим торцом - к ступени корпуса 8. Антифрикционное коль-цо 23 установлено на валу 7 посколь-.45зящей посадке. Верхний конец вала 7подпружинен цилиндрической пружиной,что позволяет валу перемещаться восевом направлении....

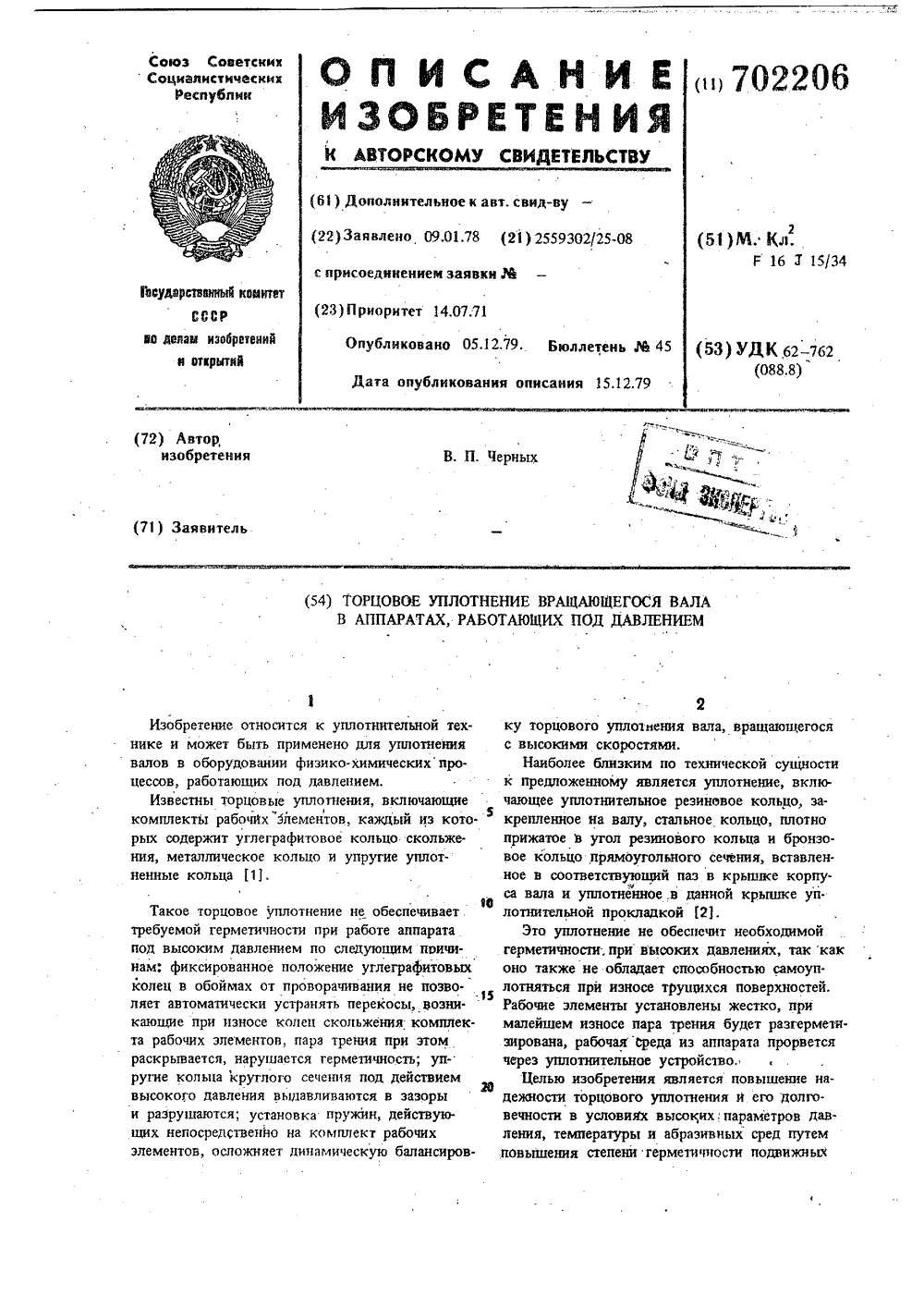

Номер патента: 702206

Опубликовано: 05.12.1979

Автор: Черных

МПК: F16J 15/34

Метки: аппаратах, вала, вращающегося, давлением, работающих, торцовое, уплотнение

...торцовой поверхностью ме 06, 4 таллического кольца скольжения 7, Упругое коль. цо 6 изготовленное из термически и химически стойкой резины, имеет внутреннюю цилиндри.ческую поверхность и установлено на валус натягом. Целесообразно выполнять упругое кольцо 6 снаружи конической формы (фиг, 2 - 7), при этом его устанавливают меньшей торцовой поверхностью в контакте с уступом 2 вала 1, а большей торцовой поверхностью в контакте с торцовой поверхностью металлического кольца скольжения 7. Упрутое кольцо б предназначено для уплотненияна валу 1 металлического коль. ца скольжения 7 по его торцовой поверхности,а также для упругого уплотнения всего комплекта рабочих элементов по торцовым поверхностямкольцевых уступов 2 и 3 соответственно вала 1 и...

Номер патента: 703708

Опубликовано: 15.12.1979

Авторы: Болштянский, Гринблат, Громыхалин, Деньгин, Хорошунов

МПК: F16J 1/00

Метки: поршень

...устройства 4, расположенные равномерно по окружности, а в верхней части - обратный клапан 5. В корпусе поршня 6 выполнена внутренняя поЛость 7, соединенная с полостью сжатия 8 цилиндра через обратный клапан 9. Поршень размещен в цилиндре с зазором 10, сообщенным с внутренней полостью поршня посредством дроссельных устройств1, равномерно расположенных по окружности. Обратные клапаны о 0 12 и 13, служащие соответственно для всасывания и нагнетания рабочей среды, размешены в крышке 14 цилиндра.Поршень работает следующим образом.703708 Формула изобретения ут Д Составитель А, СтарикоТехред О. ЛуговаяТираж39сударственного комитетаизобретенн 1 и открыта, Ж - 35, Раугпская набтент, г. Уисгарод, ул. П ваКорректор Г, НазаровПодписноеСССР ор Н,...

Номер патента: 703709

Опубликовано: 15.12.1979

Автор: Тасевич

МПК: F16J 13/00

Метки: давления, затяжки, крепежных, сосудов, элементов

...их осуществляется винтами.На фиг.изображено предлагаемое устройство, разрез; на фиг. 2 - узел 1 на фиг. 1 (вкладыши, связанные мембранным компенсатором); на фиг. 3 - вид по стрелке В на фиг.(планки, удерживающие устройство в собранном виде); на фиг. 4 - вид сверху,Устройство для затяжки крепежных элементов состоит из основной крышки 1, дополнительной крышки 2, крепежных элементов 3, клиновых вставок 4, винтов 5 для перемещения клиновых вставок. Вытягивающий"блок 6 состоит из двух вкладышей 7, герметично связанных между собой мембранным компенсатором 8, и вставленных между основной крышкой 1 и дополнительной крйшкой 2, Крышки 1, 2 и вытягивающий блок 6в сборе удерживаютси с помощью планок 9 и крепежного болта 10. Один из...

Номер патента: 703710

Опубликовано: 15.12.1979

Авторы: Борисков, Перель

МПК: F16J 15/00, G01M 13/00

Метки: испытания, стенд, уплотнений

...стороны камеры 5 в держателе 3 установлено вращающееся уплотнительное кольцо 9. Держатель 3 выполнен как единый узел стермоаккумулятором 10.Невращающийся держатель 11 устанавливается на неподвижную в осевом направлении каретку 12. Держатель 11 также имеет двойной термоэкран 13 и 14. Камера 15 заполняется через отверстие 16 охлаждающей средой. Держатель 11 имеет установочную ось 17 и выполнен за одно целое с термоаккумулятором 18. На оси 17 устанавливается неподвижная часть уплотнения 19, В оси 17 и аккумуляторе 187637 О 3выполнены отверстия 20 для заправки полости уплотнения рабочей жидкостью. На неподвижном держателе 11 установлена подвижная заслонка 21 из термонзоляционного материала, На держателе 3 установлена крульчатка 22 для...

Номер патента: 703711

Опубликовано: 15.12.1979

Автор: Готвянский

МПК: F16J 15/00

Метки: узел, уплотнения

...кольцевых проточках 5 2и 6 установлены спирально намотанные ленты 7 и 8,При монтаже в заранее выполненные проточки 5 и 6 устанавливают концы лент 7 и 8 и фиксируют их на деталях 1 и 2 5любыми известными способами. Затем производят намотку лент в проточках до полного их заполнения и наружные концы лент также фиксируются. После этого производится сборка узла путем сварки концов 4 листов 3, При необходимости съема крыш ки 2 предварительно срезают заваренныйконец 4 листов 3. Для последующей сборки узла требуется отмотать и отрезать необходимое количество витков, а наружный конец ленты снова зафиксировать. Соосность по периметру-концов 4 листов 3 по отношению к лентам 7 и 8 обеспечивается с точностью, не превышающей толщины ленты. Толщина...

Номер патента: 703712

Опубликовано: 15.12.1979

Авторы: Емельяненко, Литвинов, Пястолов, Саматов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...проскальзывания иповерхности, что ведет к ееи нарушению герметичностиКроме того, эластичное кольцомещаться по скошенной поверпадающие на эту поверхностчастицы могут проникать в у У полость.Целью изобретения является повышение надежности работы уплотнения.Указанная цель достигается тем, что манжета выполнена с торцовыми буртами, один из которых закреплен на валу, а свободный бурт установлен между скошенной (конической) поверхностью вала и торцовой поверхностью вала. Упругий элемент (эластичное кольцо) соединен посредством гофра с буртом, выполненнына валу.На чертеже изображцового уплотнения.На валу 1 в канавкеупругого элемента 3, ановлен между конически торцовой поверхностьюду конической и торцосоединен с буртом упруром 6,Устройство...

Номер патента: 705179

Опубликовано: 25.12.1979

Авторы: Боровков, Вагин, Сметанин, Царев

МПК: F16J 1/06

Метки: силовой, цилиндр

...одного изшлицевых выступов 9штока 3. Такое положение соответствует среднему положению запорной втулки, когда шли. 4 Оцевые выступы 9 на штоке 3 совпадают с пазами 5 на запорной втулке 4, т,е. верхнемурасфиксированному положению поршня (фиг, 6) .Управляющая среда из полости 16 через штуцер 17 поступает в рабочую полость 18 силового цйлиндра, Под действием давления управляющей среды поршень 2 со штоком 3"движется из крайнего верхнего в крайнеенижнее положение,Боковая поверхность шлицевого выступа 9штока 3, по которой скользит выступ б запорной втулки 4, удерживает запорную втулку4 в среднем положении до тех пор, покапоршень 2 совершает рабочий ход до нижнегокрайнего положения, когда выступы 9 штока 355расположатся с другбй стороны...

Номер патента: 706632

Опубликовано: 30.12.1979

Автор: Мясковский

МПК: F16J 15/54

Метки: вала, вращающегося, комбинированное, уплотнение

...в данном случае пружиной 8, Ответнойповерхностью торцовой пары служит торецдетали 9 другого из элементов динамического 5уплотнения.Во время работы узла, в катаром установлено описываемое комбинированное уплотнение,в уплотняемой полости имеется давлениевоэ.действующее на торец Т,1 винта 1. Это давле. 20ние создает усилие меньшее, чем усилие под.жимного элемента, наэтому при работе узлавинт сказывается упертым в буртик 10 вала,а между фланцем 5 и неподвижным элемен.том 11 динамического уплотнения долженоставаться зазор,При остановке вала в уплотняемай полостидавление падает и становится равным статическому подпору, который, воздействуя на тор.цы Т и Т, сдвигает винт вправо да сопри.косновения рабочих поверхностей торцовогоуплотнения,...

Номер патента: 707534

Опубликовано: 30.12.1979

Авторы: Пауль, Ханс

МПК: F16J 15/32

Метки: манжетное, уплотнение

...установлена браслетная пружина 5 (фиг. 1). Уплотняющая кромка 6 имеет коническую поверхность 7, на которой выполнены выступы 8 для возвращения утечки жидкости, проникающей со стороны полости 9 высокого давления в сторону полости 10 с меньшим давлением. Ребра 11 и 12 направлены к уплотняющей кромке 6 с различным наклоном и пересекаются в точке 13 (фиг. 5). Внутри каждой пары ребер 11 и 12 со стороны полости низкого давления выполнены дополнительные пары ребер 14 и 15, образующие с основными ребрами 11 и 12 ромбообразную фигуру. Расстояние а от края уплотняющей кромки 6 до точек 16 пересечения ребер 11 и 14 выбирается таким, чтобы точки 16 находились внутри получающейся вследствие износа максимальной ширины р бочей зоны б (фиг. 2). По...

Номер патента: 709874

Опубликовано: 15.01.1980

Авторы: Милованов, Сперанский, Шелкова

МПК: F16J 15/18

Метки: сальниковое, уплотнение

...по меньшей мере, одного комплекта (на фиг. 1 показано два комплекта) последовательно установленных элементов: двух плоских эластичных колец 3, необходимых для уплотнения гибких элементов 4, жесткого диска 5, необходимого для увеличения уплотняю 1 цей поверхности эластичных колец 3, так как в случае замены жесткого диска 5 упругим элементом произойдет вспучивание упругого элемента под действием давлейия и раскрытие стыка плоских эла стичных колец 3, то есть появляется возможность прохождения давления между плоскими эластичными кольцами 3, Так как уплотнение применяется практически при любом давлении, то в случае прохождения давления через один комплект, к другому комплекту элементов подходит значительно меньшее давление из-за его...

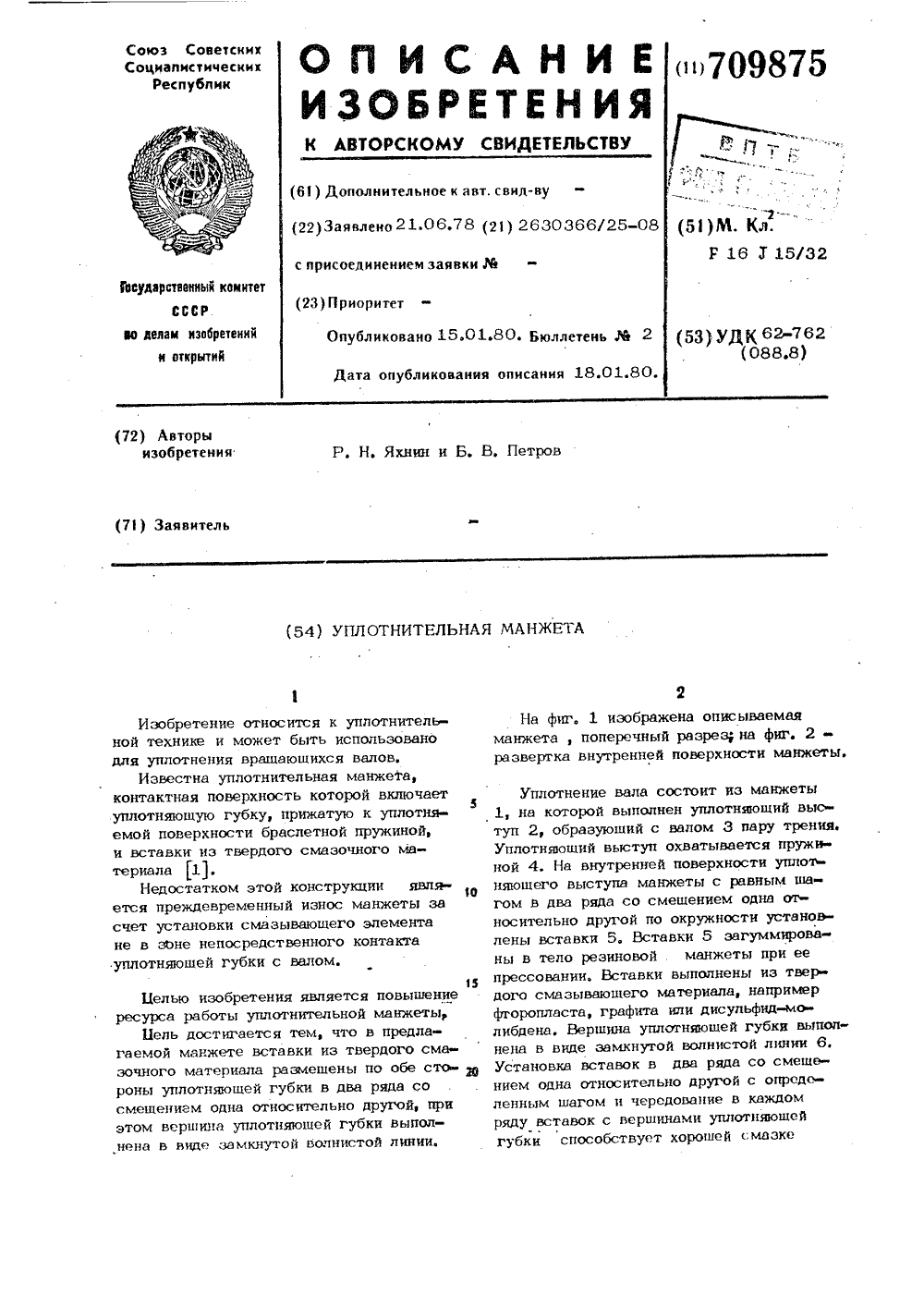

Номер патента: 709875

Опубликовано: 15.01.1980

Авторы: Петров, Яхнин

МПК: F16J 15/32

Метки: манжета, уплотнительная

...Уплотнение вала состоит из манжеты 51, на которой выполнен уплотняюший выотуп 2, образующий с валом 3 пару трения.Уплотняюший выступ охватывается пружиной 4. На внутренней поверхности уплог- О няюшего выступа манжеты с равным шагом в два ряда со смешением одна относительно другой по орунсти установфлены вставки 5, Вставки 5 загуммированы в тело резиновой манжеты при ее прессовании. Вставки выполнены из твер дого смазываюшего материала, например фгоропласта, графита или дисульфидмо либдена. Вершина уплотняюшей губки выполнена в виде замкнутой волнистой линии 6, Установка вставок в два ряда со смешением одна относительно другой с определенным шагом и чередование в каждом ряду вставок с вершинами уплотняющей губки способствует хорошей...

Номер патента: 709876

Опубликовано: 15.01.1980

Авторы: Краснов, Мельник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...этом сечение окон увеличивается от места подвода к месту отвода жидкости.На чертеже изображено описываемоеуплотнение, разрез,Уплотнение состоит из неподвижногокольца 1, установленного в крышке 2, ивращающегося кольца 3, установленногона валу 4, Кольца 2 и 3 разделяют уплотняемую среду 5 от внешней среды 6и поджаты пружиной 7. В распределителе8 охлаждающей среды выполнены окна9 переменного сечения, размеры которыхвозрастают по мере удаления бт подвода10 к отводу 11 и выбираются такими,чтобы сопротивление на них при входеохлажпзкялей среды были одинаковыми, .Распределитель 8 и крышка 2 образуюткамеру А подвода охлаждающей жидкости.В процессе работы охлаждалцая жидкость через подвод 10 поступает в камеруА и палее через окна 9 - к...

Номер патента: 709877

Опубликовано: 15.01.1980

Авторы: Богданов, Подоксик, Семенов, Ядлин

МПК: F16J 15/36

Метки: торцовое, уплотнение

...втулки, 26На чертеже показано описываемое уплсепение, продольный разрез,Уплотнение состоит из подвижного 1 инеподвижного 2 колец. Кольцо 2 смонтнцо 2вано в корпусе 3, а кольцо 1 - на валу4 со шпонкой 5 и кольцом 6,Кольцо 1 поднимается к кольцу 2 упруго-деформируемой втулкой 7, закрепленной на ограничителе 8, который установлен на валу 4 и зафиксирован кольцом 9и шпонкой 10,При вращении вала 4 втулка 7 под действием центробежных.сил стремится выпрямиться и прижимает кольца 1 и 2,С увеличением числа оборотов вала исоответственно увеличением давления уплотняемой среды упругая втулка обеспечивает увеличивающееся контактное давление в уплотнительной паре, Для повышениячувствительности на боковой поверхностивтулки могут быть выполнены...

Номер патента: 709878

Опубликовано: 15.01.1980

Авторы: Белый, Гольдаде, Неверов, Пинчук

МПК: F16J 15/40, F16J 15/43

Метки: жидкометаллическое, индукционное, уплотнение

...которого является минеральное масло, которое вымывают из студня легколе70987 тучим растворителем, а в процессе испарения растворителя каркас студня наполняют жидкометаллическим уплотнительным материалом, например галлием, получая композиционный материал на основе пластиицнрованного минеральным маслом полиэтилена, содержащего в порах (до ЗЖ объема) жидкометаллический наполнитель,Уплотнение работает следующим образом, 10При питании магнитной системы уплотнения однофазным переменным током в ней возникает магнитный поток, индуктирующий в жидк металлическом витке кольцевые токи, прн этом на виток действу-15 ет сжимающая электромагнитная сила, и он занимает симметричное положение относительно пористого кольца, При действии на...

Номер патента: 709879

Опубликовано: 15.01.1980

Авторы: Ермаков, Кушнир

МПК: F16J 15/44

Метки: вала, вращающегося, лабиринтное, уплотнение

...утечек прн неполном заполнении уплотнения жидкостью, элас30 Источники информации,принятые во внимание при экспертиз 1. Патент Великобритании3 70987тичные кольца 6 смецены относительноплавающих колец 5 к оси вращения вала7 так, что расстояниеа"от внутреннегодиаметра кольца меньше расстояния ддо наружного диаметра, 5При вращении вала 7 вместе с нимвращается стакан 4, а жидкость, поступающая в зазор "8" по стрелке Д последовательно проходит через зазоры междуплавающими кольцами 5 и кольцевыми канавками 3 стакана 4. Жидкость, отброшенная центробежной силой, отводится подренажному каналу 8,Благодаря эластичным кольцам 6 прибиении вала 7 в опорах и кольцевых канав ках стакана 4 кольца 5 отклоняются всторону биения, поддерживая...

Номер патента: 712579

Опубликовано: 30.01.1980

Авторы: Галушкин, Кривошей

МПК: F16J 9/14

Метки: кольцо, разрезное, уплотнительное, упругое

...замковой пластины.Кроме того, замковая пластина, установленная в плоскости вращения кольца, одним концом закреплена на кольце посредством шарнира, а другим - посредством выступов и впадин, выполненных на пластине и на кольце.Замковая пластина может быть выполнена в виде скобы, охватывающей выступы, выполненные по краям разреза кольца.На фиг, 1 показано кольцо с замковой пластиной, общий вцд; на фиг. 2 - сечение А - А на фпг. 1; на фцг, 3 - вариант выполнения замковой пластины,На кольце 1 закреплена замковая пластина 2, которая взаимосвязана с кольцом посредством выступа 3 ц оси 4, введенной в отверстие 5, выполненное в кольце.В рабочем положении выступ 3 замковой пластины введен в паз 6 ца кольце.При сборке выступ 3 замковой пластины 2...

Номер патента: 712580

Опубликовано: 30.01.1980

Авторы: Авилкин, Петров

МПК: F16J 9/20

Метки: поршня, уплотнение

...со сплошным разрезом 5. Разрез б опорного кольца 1 может быть выполнен прямым или косым. Уплотнение в поршне для бурового насоса прикреплено, например, прпвулканпзировано к опорной части резпно вой манжеты передней 7 и внутренней 8поверхностями защитного кольца 2.Поршень работает следующим образом.При такте нагнетания, когда давление вполости цилиндра насоса увеличивается, 0 импульс давления передается через эластичную манжету на внутреннюю поверхность 8 защитного кольца 2, которое, деформируясь в радиальном направлении, деформирует опорное кольцо 1. Прп возникновении в цплшдропоршневой паре зазора между зеркалом втулки и наружной цилиндрической поверхностью кольца 1 в рсзультате продолжительной работы и износа рабочих поверхностей...
