F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1348590

Опубликовано: 30.10.1987

Автор: Ковальский

МПК: F16J 15/34

Метки: торцовое, уплотнение

...неподвижной в осе)оч направлении набивки 3. Тзкил( образом, кцрцус Возвращается в исходное положение (фиг. 1), а контакт набивки 3 с жестким с)рщдюимея кольцом 7 трения (также, кдк и сформированный в ме(т( контакта слой цд 6 вки 3) сохраняются.1 ерчетизация аппарата не нарушается,ЧГО Б.СМД ВажНО ДЛЯ аииаРЗтОВ С ВЗРЫВО 1 Оцдсцыми и токсичными срелзчи. Одновреченнц с вышеописанным церечещением спрад Нд ся КОриуСа 5 ПрОИСХОЛИт СжатИЕ Пружин . Таким образом, после окончания )зг)жк 3 цажимной втулки 6 оказываются ццлж 3 ли ло цервондча.ьцого сктояния и цружи 4. Величину / удобно принять кратОй числу колец сдльн;ковой набивки. Для н;),н,+чци О уплотнения цд 6 ивки цо вд,у лос;)тчно Одного уц ц)гнительноп сдльнико- )ОГО кц,1 ьа. (1...

Номер патента: 1348591

Опубликовано: 30.10.1987

Авторы: Райсигл, Сматана

МПК: F16J 15/44

Метки: качения, подшипника, уплотнительное

...щель, а средняя шайба, для которой это обеспечить нельзя, может быть обработана особенно или изготовлена из другого материала. Отверстия шайб 1 выполнены с допуском, соответствующим посадке вращающейся детали, которую представляют собой вал 4, В расточку 2 вставлей элемент 5 в форме круглого кольца из эластичного материала, например из пружинной стали, контактирующий с наружной крайней шайбой. По внутреннему периметру внутренней крайней шайбы выполнено направленное в осевом направлении отклонение 6, так что между смежной шайбой 1 и этим отклонением 6 образована круговая камера 7, заполненная во время работы подшипника распыленной смазкой или образующая без заполнения лабиринтовый сальник. По внутреннему периметру обеих крайних шайб 1...

Номер патента: 1348592

Опубликовано: 30.10.1987

Автор: Смоленков

МПК: F16J 15/46

Метки: уплотнительное

...Вн)трь уплотнительного элементасс ворос торца вставляется стсшорндя ксцусц,я нгугкс 3, а второй конец в сборе с сопсрно конусной вту чкой освобождаеся оу лерживд ния.Так кдк 1)1, го ксццы у,цтциге.ьццо элемента за счет упругости осс вой лефрмации герметично ващем.чяюгся м жду седлами 6 и 7 и стспорцыми кеусццми втулками 3 и над.жно ллс ржицются нд корпусе об ьектд вследствие физико-механических свойств изотропного м,ч риала упго- НнтЕЛЬНОГО ЭЛЕМ цта, ХараКЧЕрп уЮц ГОС малой обьемной сжимаемостью и сю.кпой величиной коэффициенты 1 удс сонд (М= - =0,47- 0,5), высокими эластичными: пру гими характеристиками (относитсльпцм у,слинением 300 -600%, Г=20 4( к с,1 см ), которыми обладает, наприлер и пцд Г)сс нос растяжение уплотнительного...

Номер патента: 1350428

Опубликовано: 07.11.1987

Авторы: Давыдов, Захаренко, Козачек, Копелевич, Новиков

МПК: F16J 9/06

Метки: поршневое, уплотнение

...5, упираясь, в дно 6 канавки 2, передают дополнительное радиальное усилие частям экспандера 4, обеспечивая этим более равномерное прижатие уплотнительного кольца 1 к стенкам цилиндра. 10 Формула из обретения О уса К дна б канавки 2,Составитель И и Редактор В. Техред И.Попов рректор С Шекмар к Заказ 5245/37ВНИИПИ Рос Тираж 804арственного коизобретений ива, Ж, Рауш Подпис тета СССРкрытийая наб д, 4/5 по делам13035, Нос роизводственно-полиграФическое предприятие, г, Ужг ул оектная,эовано для герметизации компрессоров, насосов и двигателей внутреннепа сгорания.Цель изобретения - повьшение надежности уплотнения путем более равномерного прижатия поршневых колец кстенке цилиндра,На Фиг. 1 показано:поршневоеуплотнение, общий вид; на Фиг,...

Номер патента: 1350429

Опубликовано: 07.11.1987

Авторы: Ананьев, Ефремочкин, Сухов, Холодов

МПК: F16J 15/08

Метки: неподвижных, соединений, уплотнение

...соприкосновении споверхностью выступа, препятствуятем самым растеканию промежуточногометаллического кольца 4 при деформации.Ограничительный бурт 6 на выступе5 лимитирует усилие затяжки уплотнения, предохраняя внутреннее 2и наружное 3 металлические кольцаот остаточных деформаций при ихрастяжении и сжатии,При размьгкании поверхносгей 1от вибрационных воздействий) кромкивнутреннего 2 и наружного 3 металлических колец находятся в соприкосновении с поверхностью выступа 5, таккак эти кольца стремятся принятьсвои первоначальные размеры, а де 25 таллические концентрично расположен 30 35 40 4550 5 10 15 20 формированное промежуточное металлическое кольцо 4 плотно прижимаетсяко всем поверхностям, надежно сохраняя герметичносгь уплотнения,...

Номер патента: 1350430

Опубликовано: 07.11.1987

Авторы: Быстров, Мильченко, Тимошук, Третьяков

МПК: F16J 15/18

Метки: сальниковое, уплотнение

...кГ ь где Ь - ширина набивки у входа нажимной втулки вкамеру,Характеристика КЕ , т.е. произведение коэффициента бокового давленияна коэффициент статического трения,наилучшим образом характеризует статическое трение относительно поверхности вала при сжатии (затяжке) набивки, Поэтому результаты экспериментальных исследований различных набивочных материалов (фиг. 2) при обработке были предоставлены в виде функции (фиг. 6) в исследованном диапазоне давлений:1 иЫов(1 ир)(3)ди аппроксимированы зависимостью вида КГ=АРЪЬ"Аналогично были определены и границы эффективной работы.В качестве примера покажем, как формула (7) может быть преобразована применительно к конкретной набивке для расчетной практики, например для сыпучеволокнистой композиции,...

Номер патента: 1350431

Опубликовано: 07.11.1987

Авторы: Гришин, Клепач, Лузан

МПК: F16J 15/28

Метки: вала, вращающегося, уплотнительное

...поверхности.На фиг, 1 показано уплотнение,разрез; на фиг. 2 - сечение Л-Л нафиг. 1,В канавку вала 1 установлено упругое разрезное кольцо 2, выполненноес выступами 3 на внутренней поверхности. Выступы 3 ра.сположены под острым угломк касательной окружностипроходящей через его основание, от 2 Осередины кольца к его разрезу, приэтом выступы 3 упираются в дно и набоковую поверхность углублений 4,выполненных в дне канавки вала 1, инаходятся в упруго-сжатом состоянии, 25обеспечивая радиальное перемещениекольца 2 относительно вала 1.Кольцо 2 может быть выполнено иэполимерного материала., а углубления - с шагом, равным или кратным ЗОшагу выступов 3, что обеспечиваетравномерность прижатия кольца 2 кстенкам цилиндра 5,При вращении вала 1...

Номер патента: 1352127

Опубликовано: 15.11.1987

Авторы: Аврамов, Корсаков, Лапынин, Строков

МПК: F16J 15/00

Метки: уплотнительное

...элемента 21 так, чтобы большая площадь дифференциаль 2ного поршня была обращена к полости 4. Так как,подсоединительное отверстие в преобразователе 5 давления со стороны большей площади дифференциального поршня 18 преобразователя 5 выполнено глубже, чем упор подсоединительного элемента 21, то упор не мешает работе преобразователя давления.При включении системы в работу (например, переводом распределителя 8 в положение 9), давление насосом 15 подают в штоковую полость гидроцилиндра 1, в результате чего в полости 4 между уплотнительными элементами устанавливается давление несколько меньше рабочего (за счет разности площадей дифференциального поршня 18 преобразователя 5 давления).При утечках жидкости через наружные уплотнительные...

Номер патента: 1352128

Опубликовано: 15.11.1987

Авторы: Бобровский, Бубнов, Черненко

МПК: F16J 15/32

Метки: манжетное, уплотнение

...содержит резиновую армированную однокромочную манжету 1 Ои тонкостенную втулку из полимерного антифрикционного материала (защитного элемента 2) . Н аружн ая поверхность втулки выполнена в форме усеченного конуса 3, большим основанием сопряженного с торовой канавкой 4, в которой с натягом размещена уплотняюшая кромка манжеты 5. Натяг создается кольцевой спиральной пружиной 6. За счет натяга тонкостенная втулка деформи 11 уется и поджимается к поверхности вала, обеспечивая герметизацию в месте контакта с валом. Защитный элемент 2 содержит цилиндрический участок 7, который выходит за пределы уплотнительного узла в зону, ,шступную для ручного или механического съема защитного элемента.Манжетное уплотнение работает сле дующим образом.В...

Номер патента: 1352129

Опубликовано: 15.11.1987

Авторы: Баринов, Соколов, Стародубов, Сухарева, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...образова цис м клинового зазора 13. В узком месте клинового зазора 13 выполнен канал 14, соединенный с камерой гилрозатвора отверстием 15. На труьььейся поверхности невраща)ощегося кольца 3 трения выполнена кольцевая канавка 16, которая соединена с камерой гидрозатвора каналами 14 и 17 19, выполненными в корпусе 1, крыцке 2 корпуса и цевращаюшемся кольце 3 трения.Для сохранения гарантированного клинового зазора 13 (за счет снижения биения вала 6) втулка 7 жестко соединена с корпусом 1 ири помощи подшипника 20. На поверхности трения вращающегося кольца 5 трения выполнены дроссельцые каналы 21, ослиняющие кольцевую канавку 6 с каме рой гидрозатвора.Клиновой зазор 13 может быть образован в камере гилрозатвора уплотнения с помощью...

Номер патента: 1352130

Опубликовано: 15.11.1987

Авторы: Земсков, Перевозников, Стародубов, Шатаев

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...Первый узел состоит из немагнитного корпуса 4 с установленным на его торцовой поверхности постоянным магнитом 11, обоймы 8 с антифрикционным вкладышем 9 и кольца 10 а второй узел состоит из немагнитного основания5 с ответ ным антифрикционным вкладышем 6, магии топровода 13 и диамагнитного кольца 9, Затем поверхности смонтированных узлов, образующие рабочий зазор,2 и герметицнсподвижный упорный контакт 17, притираются на притироцной плите и уплотнение собирается. При этом притертые поверхности вращающихся деталеи вводятся в соприкосновение по всей плогцади с ответными притертыми поверхностями неподвижных деталей.В собранном магнитожидкостном уплотнении аксиальным перемещением корпуса 4, т.е. путем вращения обоймы 8, устанавливают...

Номер патента: 1352131

Опубликовано: 15.11.1987

Автор: Ересько

МПК: F16J 15/54

Метки: поршня, уплотнение

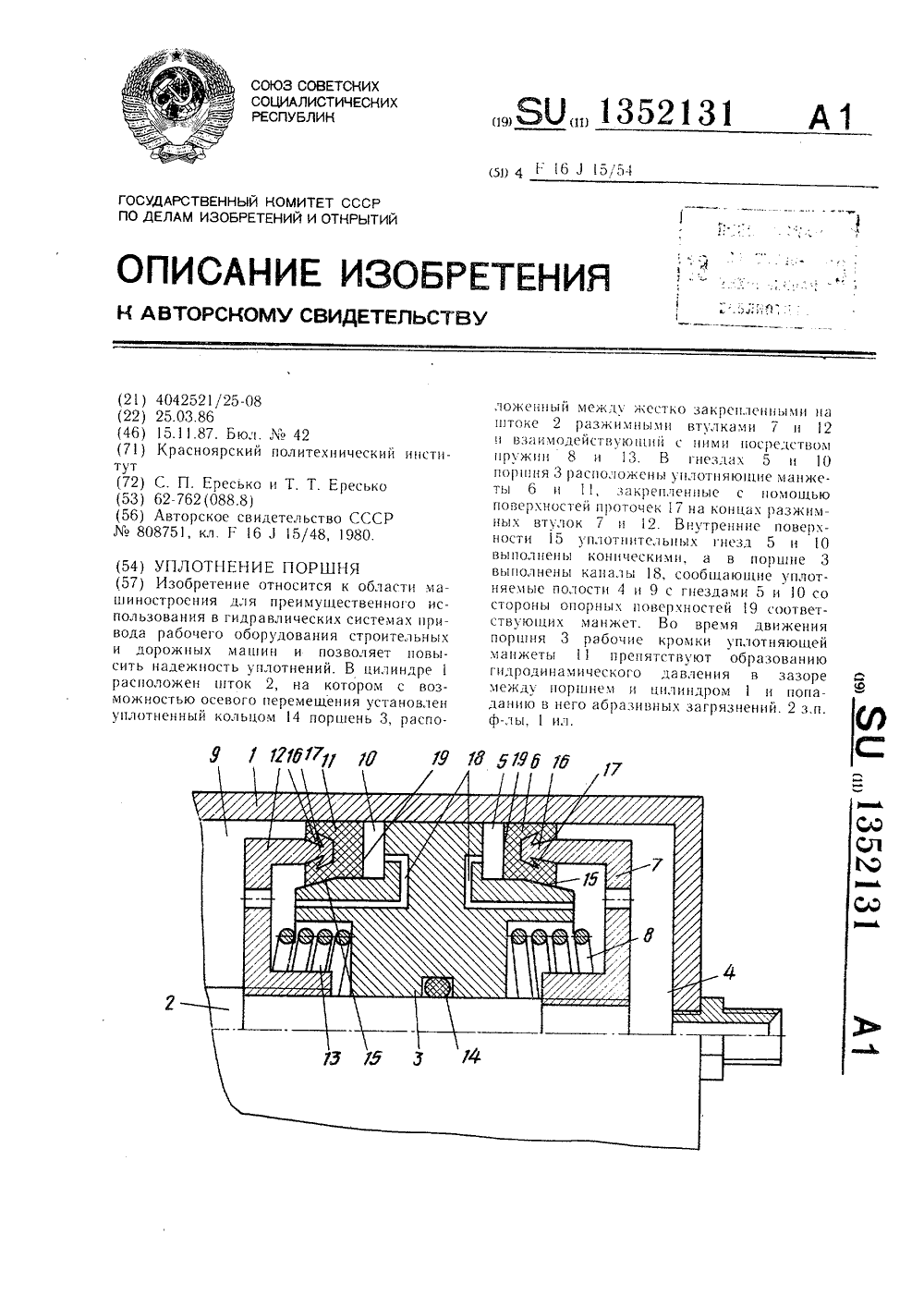

...гнезд 5 и 10.При этом натяг, а следовательно и напряжения в материале манжет значительно ниже, чем при установке в обычном гнезде. Опорные поверхности 19 омываются рабочей жидкостью и охлаждаются. При равенстве давлений в уплотняемых 5 1 О 5 2 О 25 ЗО 35 4 О полостях 4 и 9 перетечки рабочей жидкости из полости в полость отсутствуют. При наличии или большей величине давления рабочей жидкости в поршневой полости 4 по сравнению со штоковой полостью 9, поршень 3 под действием перепада давления перемещается влево (по чертежу), сжимает пружину 13, упирается в разжимную втулку 12 и, преодолевая полезное усилие, приложенное к штоку 2, перемещается вместе со штоком 2 влево (по чертежу). При этом уплотняюшая манжета 11, находясь в зацеплении с...

Номер патента: 1352132

Опубликовано: 15.11.1987

Авторы: Громыко, Дулявичюс, Жедялис, Пакнене

МПК: F16J 15/54

Метки: бесконтактное, уплотнительное

...вспомогательный зазор , коаксиальный уплотнительному зазору 1, Вспомогательный зазор 7 со стороны полости 3 низкого давления через канал 8, дроссель 9 и гидропульсатор 1 О соединен с полостью 2 высокого давления, а со стороны полости 2 высокого давления через канал 11 соединен с полостью низ- КОГО давления 3.Устройство работает следующим образом.Герметизируемая жидкость проникает из полости 2 высокого давления по уплотнительному зазору 1 и вытекает в полость 3 низкого давления, образуя утечку, Величина утечки при этом зависит от толщины и длины уплотнительного зазора 1, диаметра и параметров движения подвижного уплотняемого элемента 4, свойств герметизируемой жидкости и разности давлений в полостях 2 и 3. В то же время...

Номер патента: 1355740

Опубликовано: 30.11.1987

Авторы: Колесников, Кондратюк, Котельников, Рукавишников

МПК: F02F 3/22, F16J 1/08

Метки: внутреннего, двигателя, охлаждаемый, поршень, сгорания

...Раушская наб д, 4/5 Производственно-полиграАическае предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению, а именно к двигателестроению.Цель изобретения - повышение надежности работы пориня путем равномерного распределения жидкости, охлаждающей центральную часть дни-аголовкиНа чертеже изображен охлаждаемыйпоршень для двигателя внутреннегосгорания, общий вид в разрезе.Охлаждаемый поршень для двигателя внутреннего сгорания содержит головку 1, в которой имеются центральная 2 и периферийная 3 полости, соединенные каналом 4, Полость 2 имеетсообщение с каналом напорной магистрали 5 через ползун 6 со стаканом 7,имеющим дно с прорезями 8. Стакан 7находится в корпусе 9 поршня. По каналу 10 происходит слив жидкости...

Номер патента: 1355817

Опубликовано: 30.11.1987

Авторы: Бритиков, Попов, Ремарчук

МПК: F16J 1/02

Метки: силовой, цилиндр

...быть выполнены по среднему сечению поршня, а сообщенные с полостью подачи рабочегодавления радиальные каналы - равноудаленными от среднего сечения поршня.На наружной поверхности .поршня 4в месте выхода радиальных каналов выполнены кольцевые проточки 16, 17 и18. Наружная поверхность поршня 4выполнена таким образом, что образованный ею с корпусом 1"кольцевой за 7 2эор 19 суживается в направлении ат протачек 16 и 18 н направлении к проточке 17.Силовой цилиндр работает следующим образом.При подаче рабочей жидкости под нысоким давлением, например, в штока. вую полость силового цилиндра поршень 4 перемещается н корпусе 1 в сторону бесштаковой полости. При этом клапаны 11 открынаются и пропускают рабочую жидкость по сквозным осевым 8 и...

Номер патента: 1355841

Опубликовано: 30.11.1987

Авторы: Бородин, Троян

МПК: F16J 1/24, F25B 9/00

Метки: группа, цилиндро-поршневая

...соскальзывание частей одна с другой. 10При работе устройства происходитперемотка гибких лент 5 с одной части поршня на другую. и - обретения Цилиндропоршневая группа, преимущественно для холсдильных машин, содержащая цилиндр и размещенный в 20 нем поршень прямоугольного сечения,состоящий из двух частей, снабженных гибкими лентами и соединенных с шатуном, о т л и ч а ю щ а я с я тем, что, с целью уменьшения потерь мощно сти на трение, части поршня выполнены в виде цилиндров, связанных между собой гибкими лентами, каждая из которых одним концом закреплена на одном цилиндре, другим - на другом,. ЗО а шатун соединен с цилиндрами посредством поводков1 1 З 5Изобретение относится к машиностроению и может быть использованов поршневых машинах, в...

Номер патента: 1357608

Опубликовано: 07.12.1987

Авторы: Бургсдорф, Валанов

МПК: F02F 11/00, F16J 15/10

Метки: внутреннего, выпускного, двигателя, коллектора, многоцилиндрового, сгорания, уплотнение

...двигателестроеныю.Цель изобретения - снижение износа уплотняющей поверхности прокладки.На фиг.1 показано уплотнение фпанцев выпускного коллектора; на фиг.2 - уплотнительная прокладка и кольцо, сечение.Выпускной коллектор 1 многоцилиндрового двигателя внутреннего сгорания плотно прижат к плоскости головки цилиндра 2, Завальцованная в металлическую фольгу асбестовая прокладка 3 установлена в выточке и защищена от выпускных газов экраном 4. Тонкостенное кольцо 5, имеющее чистоту поверхности со стороны прокладки больше 1,25,отбуртовкой зафиксировано в расточке выпускного коллектора 1, что улучшает износостойкость прокладки 3 и обеспечивает герметичность соединения.Между отбуртовкой кольца и экраном 4 выполнен зазор 6 больший чем...

Номер патента: 1357644

Опубликовано: 07.12.1987

Авторы: Барченко, Бырин, Горбачев, Громыко, Евграфов, Матвеев, Петренко

МПК: F16J 15/00

Метки: металлических, уплотнителей, упругими, усами

...усов достигается засчет частичного обмятия и калибровкиповерхностей усов под действием осевого усилия от их обжатия в приспосо блении и от давления при гидронагружении внутренней полости усов, Гидронагружение усов давлением не тольковыравнивает напряженное состояниеусов, но и обеспечивает его стабилизацию в партии деталей. Кроме того,гидронагружение давлением несколькобольшым рабочего давления приводит кзаневоливанию усов, что в конечномразультате обеспечивает работу усов 50в размерах штатного гнезда в упругой В то же время введение контроля герметичности уплотнителя в процессе55 нагружения позволяет судить о работоспособности конкретно каждого уплотнителя и производить их отбраковку. 44 4Величина давления при гидронагружениии время...

Номер патента: 1357645

Опубликовано: 07.12.1987

Авторы: Кревсун, Мишин, Нагула

МПК: F16J 15/34

Метки: торцовый, трения, узел

...упо ругому элементу 4, например резиновому кольцу. Для герметизации резьбовое соединение заполняют упругим эластичным материалом в виде прокладки 5 или промазывают анаэробным герметиком, Аналогично, другой антифрикционный элемент в виде кольца 6 при помощи многозаходной резьбы 7 установлен в обойме 8, укрепленной на валу 9.25 Упругий уплотнительный элемент 10 установлен между тыльным торцом антифрикционного элемента кольца 6 и обоймой 8. В резьбовом соединении устанавливают прокладку 11 иэ упругого элас тичного материала или заполняют его анаэробным герметиком. Выполнение многозаходной резьбы на антифрикционном элементе и обойме и наличие промежуточной цилиндрической прокладки позволяют устроить неравномерность нагружения и устранить...

Номер патента: 1357646

Опубликовано: 07.12.1987

Авторы: Алхимов, Марцинковский, Черепов

МПК: F16J 15/44

Метки: плавающее, уплотнение

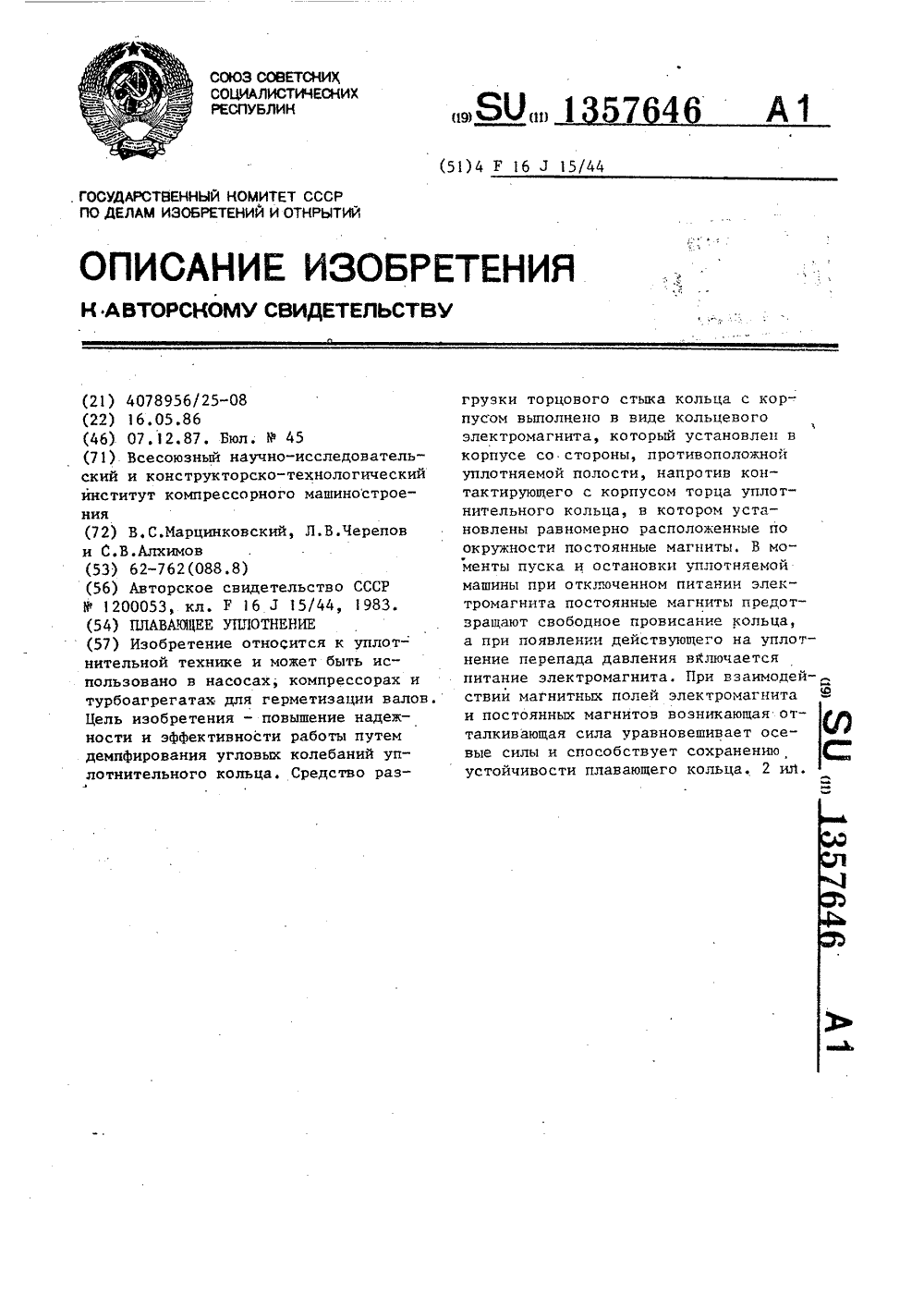

...установленное ной силой, величина которой обратно в корпусе 1 в кольцевой камере 2 с 1 пропорциональна величине зазора межзазором относительно уплотняемого ва- ду торцом 5 кольца и корпусом 1. При ла 3 уплотнительное кольцо 4, разде- перекосе кольца относительно вала одляющее полости высокого Б и низкого на из его сторон приближается к кор- В давления. В корпусе со стороны по- пусу, однако, при этом возрастает ласти низкого давления напротив кон отталкивающая магнитная сила, а с тактирующего с корпусом торца 5 уп- другой стороны зазор увеличивается, лотнительного кольца установлен коль- и сила магнитного взаимодействия цевой электромагнит 6 броневого ти- уменьшается. Со стороны полости Б выпа, внутри которого размещена катуш- сокого...

Номер патента: 1359535

Опубликовано: 15.12.1987

Авторы: Крылов, Львович, Петрухин

МПК: F16J 1/22

Метки: исполнительный, цилиндр

...изобретения Составитель Л.фокин Редактор И.Рыбченко Техред М.Моргентал Корректор С.ЧерниТираж 804 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Заказ 6135/37 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 113Изобретение относится к машиностроению.Целью изобретения является повышение надежности работы путем уменьшения осевых и радиальных нагрузокна шток в месте уплотнения.На чертеже показан цилиндр, разрезИсполнительный цилиндр содержиткорпус 1 с крышками 2 и 3 по торцам,внутри которого установлен поршень4, связанный со штоком 5. Один конецштока 5 закреплен посредством шарнира 6 в поршне 4, а другой конец через отверстие в крышке...

Номер патента: 1359536

Опубликовано: 15.12.1987

Автор: Холодков

МПК: F16J 15/52

Метки: вакуумный, вращения, объем, передачи

...3, который размещен в направляющих 4, проходящих сквозь стенку вакуумного объема. Со стороны вакуумного объема к штоку 3 жестко прикреплено средство преобразования перемещения промежуточного звена во вращательное движение ведомого вала 5, выполненное в виде П-образной вилки 6. При этом внутри вилки расположен ведомый вал 5. Место прохода штока 3 через стенку вакуумного объема уплотнено гибким уплотнительным. элементом в виде сильфона 7. Внутренние боковые поверхности 8 и 9 вилки 6 контактируют с цилиндрической поверхностью вала 5 и прижаты к ней с некоторым усилием. Внутренние боковые поверхности 8 и 9 вилки 6 имеют зубчатую насечку наклонного профиля, причем на поверхности 8 зубья насечки направлены от штока, а на поверхности 9 - к...

Номер патента: 1361362

Опубликовано: 23.12.1987

Авторы: Маслов, Попов, Суркин

МПК: F02F 3/00, F16J 1/06

Метки: поршень

...сечении имеет Форму ласточкина хвоста, ее глубина в средней части равна 7 мм. Внутреняя поверхность выемки 5 плоская, имеет форму прямоугольника длиной 65 мм, шириной 37 мм, В середине выемки 5 выполнено цилиндрическое гнездо 6 диаметром 8,5 мм, глубиной 5 мм под распорную пружину 7, На распорную пружину 7 диаметром 8 мм опирается сферическая опора 8, выполненная в виде, например, грибка, имеющего диаметр сферы 15 мм, высоту 5 мм, высоту ножки 3,5 мм, Ножка сферической опоры 8 Фиксируется внутренним диаметром распорной пружины 7.Сферическая опора 8 взаимодействует с нижней поверхностью вставки 9, размещенной в выемке 5. Вставка 9 в поперечном сечении имеет Форму сегмента высотой 5,5 мм, радиусом 75 мм и плоское основание длиной 63...

Номер патента: 1361406

Опубликовано: 23.12.1987

Авторы: Брызгалов, Плюснин, Щербаков

МПК: F16J 10/00

Метки: гидромашины, цилиндр

...относится к машиност- чения контактировання вершин гофр и роению и предназначено для повышения цилиндр готов к работе. стойкости цилиндров к воздействию на После сборки износостойкая гильза них нагрузок. 2 имеет множественные контакты с корЦель изобретения - повышение наБпусом 1. Количество контактов и их дежности работы цилиндра и его ремон- суммарная площадь выбираются расчеттопригодности путем увеличения пло- ным путем по известным методикам расщади контакта его соединяемых эле- чета на прочность, исходя из конкретментов. ных требований эксплуатации. При этомНа чертеже представлен цилиндр, можно варьировать кривизной гофр,шаобщий вид. гом следования выступов и величинойЦилиндр содержит корпус 1, в кото- амплитУды гофр ром...

Номер патента: 1361407

Опубликовано: 23.12.1987

Авторы: Кудряков, Кузина, Миронов, Эйхман

МПК: F16J 15/34

Метки: торцовое, уплотнение

...изготовления, эластичный защит 35но-силовой элемент выполнен в видечасти полого тора, ограниченногоплоскостью, перпендикулярной оси тора, и цилиндрической поверхностью,4 О соосной оси тора, прй этом торцоваяповерхность части полого тора выполнена контактирующей с торцовой поверхностью расточки детали,1 13Изобретение относится к уплотнительной технике, в частности к торцовому уплотнению между двумя вращательно подвижными одна относительнодругой соосными деталями.Цель изобретения - повышение надежности уплотнения путем обеспечения стабильного усилия прижатия уплотнительного кольца к контактирующему с ним торцу при снижении слож"ности изготовления уплотнения,На фиг. 1 показано торцовое уплотнение в свободном состоянии, когдав нем...

Номер патента: 1362406

Опубликовано: 23.12.1987

Авторы: Карл, Майкл

МПК: F16J 15/14

Метки: газа, компрессора, снижения, утечки

...Заказ 6305/58 Тир.аж 804 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4. 1 136240Изобретение относится к способамснижения утечки газа из цилиндракомпрессора,Способ снижения утечки газа из компрессора, который используют в процессе полимеризации и сжимают по меньшей мере в одной ступени до давления реакции путем подачи смазки, 15 по меньшей мере в один цилиндр, в смазку вводят добавку в виде противо- окислителя в количестве 3-10 мас.й. Концентрацию противоокислителя в смазке поддерживают в количестве 20 3,5 мас.Е. При сжатии й -олефина или его смеси с другим газом в качестве противоокислителя...

Номер патента: 1364760

Опубликовано: 07.01.1988

Авторы: Левкин, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, малосъемное, поршневое, сгорания

...5. На пружину эспандера 4 одеты инерционные грузы 7, установленные в выточке 8, поверхность которой выполнена эквндистантной поверхностям паза 5выточки 3. Ширина выточки 8 выбрана больше ширины груза 7, выполненного в виде полого цилиндра, а внутренний диаметр 9 груза 7 выбран больше наружного диаметра пружины эспандера4 (фиг. 2).Дополнительные грузы 10 (фиг.3) могут также иметь поперечное сечение в виде полуцилиндра и примыкающего к нему прямоугольника, высота которого не превышает половину высоты кольца, при этом для размещения такого элемента выточка 11 выполнена на всю высоту кольца.Работа кольца заключается в следующем.При возвратно-поступательном движении кромки кольца 1 снимают с по" верхности втулки цилиндра избыточное...

Номер патента: 1364761

Опубликовано: 07.01.1988

Авторы: Левкин, Рябов, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: поршня, уплотнение

...канавках головки поршня,причем внутренняя поверхность масло- съемного кольца, выполнена конусной, с вершиной конуса, обращенной от головки поршня, о т л и ч а ю щ е е - с я тем, что, с целью. повышения эф 11364761 2Изобретение относится к машиностроению, в частности к двигателестроению, и направлено на повышениеэффективности поршневых машин за счетснижения расхода масла на угар.Целью изобретения является повышение маслосъемных свойств уплотнения путем автоматического регулирования (изменения) упругости маслосъемного кольца.На чертеже показано сечение уплотнения, рабочее состояние.Уплотнение поршня включает втулкуцилиндра 1, поршень 2 с дренажнымиокнами 3 и нижней, считая от головкипоршня, ступенчатой канавкой 4, в которой установлено...

Номер патента: 1364807

Опубликовано: 07.01.1988

Авторы: Зареченский, Илуридзе, Карданахишвили, Новак, Пронин, Сурков, Трофимова, Хазов, Черных, Чернявец

МПК: F16J 15/00

Метки: уплотнительный, элемент

...обжигают и пропитывают полимерным материалом, например фенолформальде 10 гидной смолой, которая на поверхности уплотнительного элемента 9 образует защитный слой 16. Секторы 14 состыкованы в замок, например, в виде прямоугольного выступа 17 на од" гом конце, причем боковые поверхности 19 секторов 14 проведены по радиусам 20 уплотнительного элемента 9.Боковые поверхности 21 выполнены 20 скошенными по Отношению к радиусам20 уплотнительного элемента 9, проведенным в точках стыковки секторов 14. Уплотнительный элемент 9 снабжен накладками 22, размещенными на секто 25 рах 14 со сдвигом на половину длины,и связанными с соседними секторами14 как с помощью полимерного материала, так и с помощью соединения,например болтов 23,30 Уплотнительный...

Номер патента: 1364808

Опубликовано: 07.01.1988

Авторы: Базлов, Кулаковский

МПК: F16J 15/32

Метки: поршня, уплотнение

...высотой полости, образованной канавкой 7 н уплотнительным ЭО лепестком 5 манжеты 3. Часть боковой поверхности канавки 7, противоположная подводу давления, выполнена торообраэной с углублением 8 по радиусу, соответствующему половине высоты канавки 7 с переходом в торцовую кромку 9, равную по величине толщине уплотнительного лепестка 5 манжеты 3, Торцовая кромка.9 канавки 7 и уплотнительная кромка 1 О лепестка 5 :анже О ты 3 образуют между собой осевой зазор 11, который заполняется клином 12 кольца 6. Углубление 8 служит для фиксации распорного кольца 6 в положении, при котором наиболее сжатое сечение кольца 6 находилось бы постоянно в зоне осевого зазора 11.Уплотнение работает следующим образом.До подвода давления рабочей среды 5 (фиг.1)...
