F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 779696

Опубликовано: 15.11.1980

Авторы: Александров, Васильев, Волохов, Романов

МПК: F16J 15/40

Метки: бесконтактное, уплотнение

...фиг.2 - закрепление плаь 2тины на вращающейся детали; на фиг.3- периодическое проворачивание в зазореУплотнение состоит из диска 1, насаженного на вал 2, и корпуса 3. УплотняюФая щель образована между диском 1 и выступом 4 корпуса 3.В зазор помещена пластина 5, закрепленная штифтами 6, Пластина 5 может представлять собой гибкую металлическую мембрану или выполняться из упругого материала (резины, полиэтилена, фторопласта и т,п.), Жидкость иэ камеры 7 высокого давления через торцовый зазор перетекает в уплотняющую камеру 8 низкого давления. На боковые поверхности пластины 5 из-за сильно развитой турбулентности потока действуют по окружности местные неуравновешенные силы, вызывающие смещение отдельных участков ее в ту или иную сторону.От...

Номер патента: 779697

Опубликовано: 15.11.1980

Авторы: Мельников, Сахно

МПК: F16J 15/40, F16J 15/43

Метки: магнитножидкостное, уплотнение

...эластичные камеры.На фиг. 1 изображено предлагаемое уплотнеййе, установленное в уплотняемом узле; на фиг. 2 - узел уплотнения перед монтажом.Уплотнение состоит иэ обоймы 1 с буртом 2,. в которой установлены с возможностью аксиального смещения постоянный манит 3 с полюсными наконечниками 4, которые образуют с охваченными ими валом 5 уплотняемые зазоры 6, заполненные ферромагнитной жидкостью. В полюсных наконечниках выполнены сообщенные с уплотняемыми зазорами каналами 7 канавки 8, в которых размещены эластичные779697 камеры 9, заполненные ферромагнитнойжидкостью 10. Уплотнение снабженоустройством для выдавливания ферромагнитной жидкости из камер, которое состоит из нажимной гайки 11,промежуточной немагнитной шайбы 12и установленных в...

Номер патента: 779698

Опубликовано: 15.11.1980

Авторы: Курченкова, Левчук, Лисеенко, Назарова, Прилуцкая

МПК: F16J 15/46

Метки: манжетное, поршня, уплотнение

...разрез.Предлагаемое уплотнение состоитиз поршня 1, вставленного в цилиндр2, манжеты 3, ус которой имеет натяг0 по цилиндру 2, поджатой гайкой 4,и манжеты 5, ус которой свободнооперт о поршень, поджатой гайкой 6.Работа уплотнения осуществляетсяследующим образом.В полость А цилиндра 2 подаетсяуправляющее давление и, действуя наплощадь поршня 1, ограниченную усомманжеты 3, имеющей натяг по цилинд ру 2 при нормальной температуре, пе.ремещает его на необходимый ход.Будучи помещенным в среду с криогенной температурой, работа осу ществляется аналогично, только управляющее давление в полости Агерметизируется манжетой 5, таккак ус плотно прижимается к диамет,ру поршня 1, а между усом манжеты 3и диаметром цилиндра 2 образуется779 б 98 10...

Номер патента: 781464

Опубликовано: 23.11.1980

Автор: Лищишин

МПК: F16J 1/10

Метки: поршня, соединение, штоком

...гидравлического цилиндра.Формула изобретения2. Соединение по п.1, о т л и ч а ю щ е е с я тем, что в отверстии поршня со стороны прямого торца штифтов запрессованы стержни, предохраняющие закладные детали от выпадания,Первоначально сборку осуществляютв следующей последовательности.Болт 6 ввинчивают в осевое отверстие фланца штока 2 до упора, приэтом цилиндрические штифты 4 устанавливают в отверстие 5 фланца штока 2.Цилиндрические штифты 4 выполнены поскользящей посадке с достаточно гладкой поверхностью, которая скользитпо поверхности отверстий 5. Торец 9штифта 4 расположен под углом 45к оси штока и контактирует с конусным концом 7 болта 6. Конусныйконец. 7 может быть выполнен магнитным, что позволяет поглощать энергию, возникающую...

Номер патента: 781465

Опубликовано: 23.11.1980

Авторы: Довгялло, Толстоногов

МПК: F16J 3/04

Метки: сильфон

...герметичные полости,заполненные сжимаемой средой, причем шаги гофров оболочек кратны другдругу.25На фиг. 1-8 изображены возможные .конструктивные модификации сильфона,на фиг. 9 - схема работы сильфона,Сильфон состоит из двух гофрированных круглых оболочек: наружной ЗО 21 и внутренней 2, Оболочки соединены между собой герметически вершина-,ми или впадинаМи гофров.Соединение мо-жет быть клеевое,паяноеили сварноеМежду оболочками образованы герметические кольцевые полости3, заполненйые сжимаемой средой, например газом. Количество гофров наединице длины у оболочек может бытьразным, но шаги гофров должны бытькратными друг другу для обеспеченияусловйя сборки,Работает сильфон следующим образом.При увеличении температуры сильфона жесткость...

Номер патента: 781466

Опубликовано: 23.11.1980

Авторы: Комиссар, Нечай, Ступка

МПК: F16J 15/32

Метки: манжета, уплотнительная

...вставками 3 и связанные между собой тонкой эластичнойоболочкой 4,Стержни 2 и оболочка 4 образуют губку, свободный торец которой представляет собой рабочую кромку манжеты. Расстояние между рабочей кромкой и передним (со стороны рабочей кромки) торцом корпуса составляет предварительный (монтажный) натяг рабочей кромки манжеты при запрессовке ее в корпус уплотняемого устройства. Это обеспечивает работоспособность манжеты.Величина натяга определяется линейной деформацией корпуса и рабочей кромки манжеты, пока она неподвижна относительно уплотняемой детали.При вращении уплотняемой детали она увлекает за собой под действие сил трения рабочую кромку манжеты. Это приводит к возникновению скручивающих усилий в эластичной оболочке, которые и...

Номер патента: 781467

Опубликовано: 23.11.1980

Автор: Борисков

МПК: F16J 15/34

Метки: торцовое, уплотнение

...амортизаторов в уплотнениях мобильных машин нежелательно, поскольку резине присущи релаксация, низкая теплостойкость, низкая морозостойкость, прилипаемость к металлу, корроэионная активность и разбухание в рабочей среде,Цель изобретения - повышение эксплуатационных характеристик уплотнения путем исключения непосредственного контакта в сочленении высту" пов и пазов элементов уплотнения.781467 Формула изобретения краж 1095,э 80 писно НИИП ППП"Патент,г.ужгород,ул.Проект указанная цель достигается тем,что в торцовом уплотнении, содержащем корпус и неподвижное контактноекольцо, соединенное с корпусом спомощью. выступов, входящих в пазы.корпуса, выступы и пазы образованыпостоянными магнитами, взаимодействующими одноименными полюсами....

Номер патента: 781468

Опубликовано: 23.11.1980

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...10 чего при быстрых сменах режима работыуплотнения надежность последнего снижается.Цель изобретения - повышение надежности работы торцового уплотнения 15 вшироком диапазоне изменения оборотов уплотняемого вала путем сниженияинерционности средства для регулирования конфузорной щели.Поставленная цель достигается тем, 20 что средство для регулирования кон-Фузорной щели выполнено в виде инерционных элементов, консольно закрепленных на нерабочем торце вращающегося кольца.25 На чертеже изображено торцовое.уплотнение, продольный разрезУплотнение содержит невращающеесякольцо 1, размещенное в корпусе 2.На вращающемся валу 3 размещено враща 30 ющееся кольцо 4, уплотненное на валу781468 Формула изобретения Составитель Ю.КоролевРедактор И.Михеева...

Номер патента: 781469

Опубликовано: 23.11.1980

Авторы: Аврамчук, Михалев, Орлов, Потапов, Трофименко

МПК: F16J 15/40, F16J 15/43

Метки: вала, узел, уплотнительно-опорный

...цель достигается посредством того, что подшипник установленв немагнитную втулку, размещенную в торцоной поверхности полюсного наконечника, ЗО На чертеже изображен предлагаемый уплотнительно-опорный узел.Он включает корпус 1, в который установлен кольцевой постояйный магнит 2 и полюсные наконечники 3, образующие замкнутую полость 4 под магнитную жидкость 5, омывающую вал б и подшипник 7, впрессованный в не- магнитную втулку 8, встроенную в торцовую поверхность полюсного наконечника, который закрыт запорной крышкой 9, являющейся защитным полюсом,При вращении вала магнитный поток Ф проходит по замкнутой магнитной цепи, образованной кольцевым магнитом, полюсными наконечниками, зазорами между полюсами и валом, заполненными...

Номер патента: 781470

Опубликовано: 23.11.1980

Авторы: Ерофеев, Казанский, Козлов

МПК: F16J 15/52

Метки: герметизированную, движения, передачи, полость, поступательного

...камеры цельносварной Позволяет повысить надеж.ность ев герметизации, уменьшить рас-,ход металла для ее изготовления, упростить. конструкцию и технологию изготовления камеры.На чертеже изображено предлагаемое устройство для передачи поступательного движения в герметизированную полость,Устройство содержит корпус 1, двапоследовательно соединенных перемычкой 2 с отверстиями 3 сильфона 4 и 5,каждый из которых свободным концомзакреплен на корпусе 1, и шток, выполненный в виде набора параллельныхи связанных с перемычкой 2 стержнейб - 8, один из которых расположенвнутри сильфонов 4 и 5, а другиевне их. Стержень 6 штока и перемычка2 выполнены зацело и снабжены герметичными каналамиЭ и 10,одни концы которых выходят на перемычку 2 по...

Номер патента: 785572

Опубликовано: 07.12.1980

Автор: Кревсун

МПК: F16J 15/34

Метки: вала, торцовое, уплотнение

...к оси вращештя вала.На чертеже показано предлагаемое устройство, разрез вдоль оси вала.С корпусом 1 герметично связаны неподвижные кольца 2, а на валу 3 установлено вращающееся вместе с ним кольцо 4, на внутренней поверхностит которого выполнены проточки 5 соединенные через обратные клапаны 6 с полостью А, в которой нахоцится гермегизируемая среда. Кроме того, в - конструкции установлены направляющие утечку лотки 7, Вращающееся кольцо 4 образовано ступицей 8, обоцом 9, соединенными перемычкой 10.Устройство работает следующим образом. В полость А подается под давлением герметизируемая жидкость. Г 1 од действием перепада давления жидкость785572 Составитель В, АношкоРедактор В, Большакова Техред Н, Ковалева Корректор О, Би каз 8805/38...

Номер патента: 785573

Опубликовано: 07.12.1980

Авторы: Зикеев, Киселев, Марсаков, Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вязкостного трения появляется избыточное давление. Таким образомдостигается некоторая разгрузка трущихся поверхностей.Геометрические размеры и количество канавок выполняются в зависимостиот необходимой степени разгрузки, материала и размеров уплотнительных колец.Для повышения гидродинамическогоэффекта канавки располагают на различных радиусах (в пределах одного секторакольцевой поверхности, фиг, 4), либосо смещением концов одних канавок ксредней части канавок, расположенных.на ближайшем радиусе (фиг, 2),Для усиления разгрузочного эффектаканавки могут выполняться не осесимметричными (фигб). Это приводит к появ -ленпю некоторого допустимого перекосаи вследствие этого дополнительных разгрузочных сил, увеличивающих степень...

Номер патента: 785574

Опубликовано: 07.12.1980

Авторы: Аверкиев, Мясковский, Славутин, Цейтлин

МПК: F16J 15/447

Метки: лабиринтно-винтовое, уплотнение

...их из твердых пзносостойких антифрикционных материалов ивыполнить их выступающими внутрь радиального зазора, т.е. передать им дополнительную функцию подшипников для экстремальных условий работы уплотнения,Благодаря этому уцается, с одной сто -роны, предотвратть,случайные контакты и задиры снабженных резьбами деталей, а с другой - дополнительно сократить протечки за счет сближения концевых вихрей и уменьшения плошади выХоцного сечения.На чертеже изображено лабиринтновинтовое уплотнение, продольный разрез.На цилиндрической поверхности ротора 1 выполнена винтовая нарезка 2. Настаторной детали 3 выполнена винтоваянарезка 4, направленная противоположно наоеэке 2. На стороне низкого давления винтовые нарезки 2 и 4 закрытыс торца...

Номер патента: 785575

Опубликовано: 07.12.1980

Автор: Соломко

МПК: F16J 15/447

Метки: лабиринтное, прямоточное, уплотнение

...диском.Из камеры 5 через отводящий канал 4Паровой поток подается в зону, предшествующую последнему кольцевому диску, Так как отводящий канал выполненнаклонным, паровой поток, выходящий изкамеры 5, направлен встречно по отноцФнию к основному потоку, т.е. от камеры навстречу протечке. Взаимодействиепотоков ведез к снкению скорости основного потока и к увеличению гидравлического сопротивления, а следовательно, к снижению протечки.Наибольший эффект достигается приследующих параметрах:- 0,02-0,05 р я = 0,2 - 0,4;= 0,8-1 8,Д 3 1где п 1 - диаметр подводящегоканала;Р - диаметр внутреннейповерхности корпуса;с - ширина отводящего канала;Ь - зазор в уплотнения;Х - смещение оси симметриисотводящего канала относительно входной кромкидиска;У -...

Номер патента: 785576

Опубликовано: 07.12.1980

Автор: Соломко

МПК: F16J 15/447

Метки: лабиринтное, прямоточное, уплотнение

...в основных 2 и дополнительных 3 дисках выполнены соосные отверстия 5, при этом соблюдены следующие соотношения:й ДН =10 - т 5= 0 3- О Ф1 н с у где Н - высота дополнительного диска,.с. - шаг между отверстиями;сй - диаметр отверстия.Работа уплотнения заключается в следующем.Паровой поток подходит к первому сужению, образованному основным диском 2 и валом 4. После расширения основной поток (стрелка А) направляется ко второму сужению, Часть паровогоЯ 556 10 20 3 д Т иц Заказ ЭЭ 05/3 аж 10 ВНИИ По;,;ив;к; э анап ППП "Патент", г, Ужт оро потока вторичное течение) черезквозное отверстие 5 попадает (стрелка В) вкамеру б, образованную корпусом 1кольцевыми дисками 2 и За из нее(стрелкаС) по каналу ) выходит в насэавлении противоположном...

Номер патента: 785577

Опубликовано: 07.12.1980

Авторы: Бондаренко, Хижняк

МПК: F16J 15/447

Метки: вала, сотовое, уплотнение

...СПОСОбНОСтн, КОЛЬЦЕВЫЕ Камеры Вьшолены симметрично по отношеепно к форме ячеек, причем ширина ка- МЕР Е,ЕЕНЬЦЕЕ Цлииьт ГРани ЯЧЕЙКИ.Вьнеолееенеее кольцевых камер на внутренней поаерхьости обоймы позволяет упростить конструкцию и улучшить ее технологичность Расположение кольцевых камер симметрично по отношению к форме ячеек и шириной, меныие длинье грани ячейки, способствует повышению уплотнЯющей спОООбностиТаким Образом, предлагаемая конструкция снижает трудоемкость изготовления Обоймы и повышает работоспособ- НОСТЬ УПЛОТНЕНИЯ,Суценость изобретения поясняется чертежами, где на фиг.дольный разрез сотового упфнг. 2 - вид А фиг. 1.Сотовое уплотнение состоит из корпуса 1, в котором концентрично отно- СЕтГЕЛЬЕЕО утЕЛОГЕЕИЕМОГО ааЛа 2...

Номер патента: 785578

Опубликовано: 07.12.1980

Авторы: Ермаков, Кушнир

МПК: F16J 15/447

Метки: импеллер, лабиринтный

...из втулки 1 с наружной винтовой нарезкой 2 и стакана3, Втулка 1 выполнена с внутренней полостью 4, соединенной каналами 5 и 6с входным и выходным участками имлостьИмпеллер работает следующим образом.При вращении втулки 1 вместе с валом 7 винтовая нарезка 2 создает перепад давлений между входным (вблизи канала 5) и выходным вблизи канала 6) 15 участками импеллера. Давление воздуха на входе остается равным атмосферному, на выходе (вблизи подшипника) давление понижается. Аналогично действует импеллер при неподвижной втулке 1 и враща ющемся стакане 3. Вследствие перепада давлений воздух поступает через канал 5 во внутреннюю полость 4 и далее через канал 6 выходит в зазор между втулкой 1 и стаканом 3, увеличивая тем самым 25 давление на...

Номер патента: 787763

Опубликовано: 15.12.1980

Авторы: Никольский, Яланский

МПК: F16J 1/16

Метки: внутреннего, двигателя, пальца, поршневого, сгорания, узел

...жесткости узлаца в направлении действигрузок.Указанная цель достигается тем, что в узле поршневого пальца двигателя внутреннего сгорания, содержащем полый поршневой палец, жестко скрепленный с шатуном, внутренняя полость поршневого пальца снабжается вставкой в виде балки двухтаврового сечения, жестко связанной с пальцем, причем наружные поверхности полок балки имеют форму, соответствующую форме внутренней поверхности полости пальца.На фиг. 1 показано два варианта А и В выполнения узла поршневого пальца двигателя внутреннего сгорания; на фиг. 2 - сечение С - С на фиг. 1.Узел состоит из полого поршневого пальца 1, шатуна 2, жестко соединенного с пальцем 1, например болтами 3, вставки 4, выполненной в виде балки двухтаврового...

Номер патента: 787764

Опубликовано: 15.12.1980

Авторы: Додонов, Киселева

МПК: F16J 15/00

Метки: уплотнений

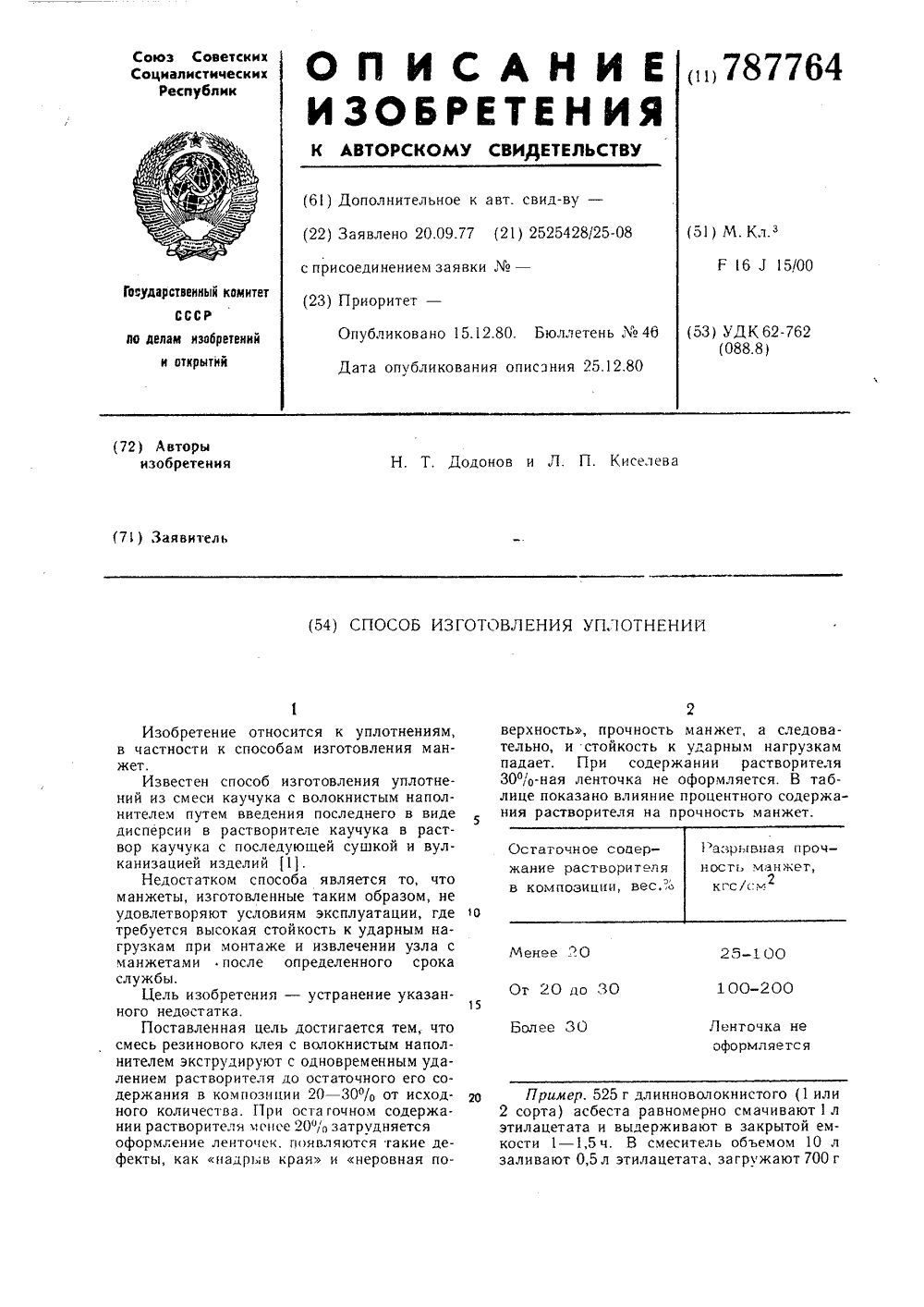

...1 л этилацетата и выдерживают в закрытой емкости 1 - 1,5 ч. В смеситель объемом 10 л заливают 0,5 л этилацетата, загружают 700 г787764 Формула изобретения Составитель Л. Кисилева Редактор П. Бабич Техред А. Боиьас Корректор Г. Решетник Заказ 8319/40 Тираж 1095 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ГПГ 1 Патен, г. Ужгород, ул. Проектная, 4вальцованного в течение 5 - 7 мин каучука СКНМ, 7 г стеарина, 14 г неозона Д, 70 т дибутилфталата, 35 г канифоли, 660 г графита скрытнокристаллического (аморфного), 525 г асбеста 5 сорта. Перемешивают 1,5 - 2 ч до полной разработки каучука. По мере перемешивания добавляют небольшими порциями этилацетат,...

Номер патента: 787864

Опубликовано: 15.12.1980

Авторы: Говзич, Попов, Рейзин, Шимков

МПК: F16J 15/00, F27D 7/00, F28F 9/00 ...

Метки: теплообменник

...оребрения труб.На фиг. 1 схематично изображен предлагаемый теплообменник, вид спереди; на фиг. 2 - то же, вид сбоку,на фиг. 3 - сечение А-А на фиг, 2.Теплообменник состоит из секций 1. Секция содержит трубки 2 с проволочным оребрением 3 и коллекторы 4 и 5Коллектор 4 разделен перегородкой 6, верхняя часть которого соединена с впускным патрубком 7, а нижняя - с выпускным патрубком 8. Трубки 2 с проволочным оребрением 3 установлены в кожухе 9. Кожух 9 выполнен по периметру проволочнбго оребрения 3 и со стороны входа воздуха - в виде конфузора 10 прямоугольной формы. Между кожухом 9 и оребренными трубками 2 образованы каналы 11.Теплообменник работает следующим образом.Жидкость из впускного патрубка 7 поступает в верхнюю часть коллектора...

Номер патента: 791899

Опубликовано: 30.12.1980

Авторы: Боенков, Буланов, Конных, Одинец

МПК: E21B 10/22, F16J 15/40

Метки: герметизирующее, опоры, шарошки

...элементами 2, игерметизирует полость подшипников 3с опорной втулкой 4, установленнойна оси 5. Устройство состоит из торцовых крышек б,неподвижно установленных на аси 5, аксиальна подвижныхколец 7 с уплатнительными кольцами8 и тарельчатай пружинной диафрагмы9,Крышки б и кольца 7 образуют в корпусе 1 шарашки промывочные камеры 10. Для подвода жидкости в оси 5 выполнены каналы 11. Для выхода жидкости оставлен зазор между торцовыми крышками б и корпусом 1,Каждая промывочная камера 10 раз-делена тарельчатай пружинной диафрагмой 9 на две последовательные по потоку жидкости полости, которые сообщаются между собой через отверстия в периФерийной части диафрагмы 9, выполненные в примере конкретного исполнения в виде сквозных пазов. Аксиально...

Номер патента: 791987

Опубликовано: 30.12.1980

Авторы: Дамбраускас, Кузяев, Начовный, Плошенко

МПК: F04B 53/14, F16J 1/00

Метки: поршень

...клапанов 8, которые в нормальном состоянии перекрывают отверстия каналов 5.Таким образом, на шарик 12 клапана 8, находящегося в радиальном канале 5 с одной стороны будет действовать суммарное усилие от давления в межксаьце вом пространстве 4 и от пружины 13, с другой стороны - усилие от давления газов, поступающих в каналы 5 по каналу 3 со стороны нагнетания. Усилие на шарик 12 клапана 8, находящегося в пере- Й пускном канале 6, будет вызвано с одной стороны давлением в смежном межкольцевом пространстве 4, лежащем ближе к стороне нагнетания, с другой стороны - суммарным усилием пружины 13 и давлением в смежном межкольцевом пространстве 4, лежащем дальше от стороны нагнетания.Усилие предварительной затяжки пружины 13 рассчитывается для...

Номер патента: 792008

Опубликовано: 30.12.1980

Авторы: Абрамов, Крохотин, Малевич, Шимилевич

МПК: F16J 10/00

Метки: гидроцилиндр, зажимного, приспособления

...9 навинчивается на стакан 5 до упора в корпус 1, После этого рабочая полость цилиндра соединяется со сливом, поршень 3 под действием возвратных пружин возвращается в исходное положение, вытесняя масло, и цилиндр можно отсоединять от гидросистемы. Зажимное усилие обеспечивается за счет энергии сжатого пакета тарельчатых пружин б,Для разжима детали необходимо вновь подать в рабочую полость жидкость под высоким давлением, При этом поршень 3 переместится до упора в нижний торец стакана 5, После того, как давление возрастет до предельной величины, необходимо отвинтить гайку 9 и соединить рабочую,полость цилиндра со сливной магистралью гидросистемы,5Гидроцилиндр для зажимного приспособления, в корпусе которого установлены поршень, соосно с...

Номер патента: 792009

Опубликовано: 30.12.1980

Авторы: Гущин, Островская, Ривкина

МПК: F16J 13/00

Метки: герметизации, горловин, сосудов

...сосудов, выполненных из эластичного материала (полиэтилена), 5 состоит из запорного элемента 1,имеющего внутреннюю резьбу, в которую ввинчивается натяжная втулка 2 с упорами 3, опирающимисяна вкладыш 4, выполненный в виде 20 шарового сегмента с резиновымипрокладками 5 и двумя фиксируицимиэлементами - штифтами б, входящими в симметричные прорези 7, выполненны . на поверхности горловинысосуда 8. В верхнюю часть запорного элемента 1 ввинчивается крышка9 со штуцером 10 для подачи газапод давлением, штуцером 11 дляпередавливания жидкости из сосу да и пре"охранительным клапаном1 2 с регулируемым сбросом давления.Нижний торец крышки уплотняетсярезиновым кольцом 13.Герметичность сосуда обеспечивается выполнением сопряженных сферических...

Номер патента: 792010

Опубликовано: 30.12.1980

Авторы: Геймур, Городов, Дунцев, Паняев

МПК: F16J 13/02

Метки: высокого, давления, сосуд

...А-Ана фиг,1Узел уплотнения содержит корпус1,крьааку 2,трапецеидальную прокладку 3, накидной фланец 4, шпильки 5и промежуточный элемент 6 . Промежуточный элемент совместно с уплотнительной прокладкой образует биметаллическое кольцо, верхний слои которого (промежуточный элемент) выполненстальнью, а нижний слой (трапецеидальная прокладка) иэ более мягкогопрокладочного материала, напримермедн,при этом слои могут быть соединены между собой, например сваркой,наплавной и т,д, Биметаллическоекольцо снабжено выступами 7. Накидной фланец содержит впадины 8, Сждинение накндного Фланца с биметал-лическим кольцом осушествляется посредством клина 9.Первоначальное сжатие трапецедальной прокладки до состояния те792010 Формула изобретения Фиг....

Номер патента: 792011

Опубликовано: 30.12.1980

Авторы: Бастун, Борисов, Патока, Погорелый, Соловьев

МПК: F16J 15/08

Метки: прокладки, уплотнительной

...проьладки.Пепью изобретения является увеличение срока спужбы прокладки.С этой цепью слой индия на медную прокладку наносят гальваническим способом, а затем прокладку пометцают в вакуумную камеру, где производят обезгаживание и дттффузионное насыщение меди индием при температуре 150-156 С в течение 15-30 ми;,20При сжатии прокладки пленка индия играет роль смазки, уменьшаюшей усилие затяжки, и споссбствует заполнению поверхностных дефектов. сернокиспую ванну, гд денца индия на медную Состав и режим ра Сернокнспый индий 2 п Сернокиспый натрий н 1 а Тцомочевина, г/л Рабочая температура, С о рНСоставитеч ь Б.Л ношкоРедактор Н, Аристова Техред Т.Меточке Корректор Н, Григорук Заказ 9444/37 Тираж 1095 Подписное ВНИИПР Государственного...

Номер патента: 792012

Опубликовано: 30.12.1980

Авторы: Кундас, Тявловский

МПК: F16J 15/44

Метки: движущейся, ленты, проволоки, уплотнение

...из немагцитцого материала, например из латуни. Внутренняя поверхностькорпуса также имеет конусную поверхность,сопрягаемуео с коцусной повер,.пастьювтулки 1, Втулка 1 вместе с коппусом 3заключена в магнитную систему, выполненную в виде соленоида 4,Корпус 3 уплотнения. с помоцьо винтов присосдиняется к уплотняемому объему 5, Б месте соединения уплотнения собъемом 5 установлена герметизруюдаяпрокладка 6, которая изгатавтцвается извакуумной резины.Уплотнение работает следу юцим абразолл, т 5В нижнюю часть втулки 1 заливаетсямагнитная жидкость. В выточку ца осипопувтулки вставляется уплатцяемыйобъект (пента, проволока). После этогона нижнюю часть кладется верхняя частьвтулки и собранный узел вставляется вкорпус 3. Конец проволоки или...

Номер патента: 792013

Опубликовано: 30.12.1980

Авторы: Волошин, Уксюзов, Яковлев

МПК: F16J 15/447

Метки: вакуумно-инерционное, уплотнение

...содержшцпе откачква,ояке элементы, соединенные с валом Ы;Недостатком кх яв иется малая е -тивность зюдкты вследствие того, чтодля этого кспользуется только свойствовакуума.1 Лелью изобретения является повышениезффективностп затциты механизмов от абразивных к других инородных телС етой целью откачквакмпке елементырасположены на наружной поверхности уп 1лотняемого соединения в виде лопастейос углом атаки в пределах 1-90, причемсмежные лопасти могут быть установленыс возрастаютнкм друг относительно другауглом атаки в пределах 1-88, а наруж-кромки лопастей заострены,а фкг, 1 изображено предлагаемоеуплотнение, продольный разрез," на фиг. 2то же, вид сверху,куумно-инерционное уплотне з топастей 1 закрепленны жеко соединенной с валот...

Номер патента: 792014

Опубликовано: 30.12.1980

Авторы: Булычев, Дегтярев, Денисова, Смирнов, Тананин, Яковлев

МПК: F16J 15/447

Метки: лабиринтное, уплотнение

...как по диаметру, так и эабоковые поверхности гребешка,На фиг. 1 изображено предлагаемоеуплотнение, общий вид на фиг. 2 - видпо стрелке А на фиг.1 на фиг. 3 - элемент 1 на фиг. 2", на фиг, 4 - вид пострелке Б на фиг, 3.Лабиринтное уплотнение образованогребешками 1, выполненными на вращакщейся детали 2, и стенкой корпуса 3 соспециальным покрытием 4, допускающимкасание гребешков, 3 792По окружности гребешков выполнены один или несколько поперечных вырезов 5, Б местах вырезов гребешки имеют режущую кромку 6, выступающую за контуры гребешков как по диаметру, так и по боковым псе ерхностям.целесообразно, чтобы величина выступания режущих кромок за боковые поверхности гребешков о = 0,02 - 0,2 мм, а по диаметру Ю:, = 0,01 - 0,1...

Номер патента: 792015

Опубликовано: 30.12.1980

Авторы: Власов, Захаренко, Кляхин, Патрикеичев, Язов

МПК: F16J 15/447

Метки: динамическое, уплотнение

...в кольцевом кармане А, обра792015 эованного передней стенкой 3 и заднейстенкой 4, на торце которой расположеныреброобразные элементы 5, а между диском 2 и задней стенкой 4 установленадисковая диафрагма 6, содержащая по периферии перепускные отверстия 7, суммарная площадь которых не менее площадикольцевого зазора между валом 1 и задней стенкой 4 кольцевого кармана А,Пинамическое уплотнение работаетследующим образом,Жидкость, находящаяся в рабочей камьре, через зазор между валом 1 и заднейстенкой 4 поступая в камеру Б перепускаи через малый каольцевой зазор междувалом 1 и дисковой диафрагмой 6 - вкамеру В гидрозатвора кольцевого кармана А, приобретает вращательное движение,создавая разность в давлении в диаметральном напр:влении по...
