F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1393974

Опубликовано: 07.05.1988

Авторы: Егоров, Земляков

МПК: F16J 15/43

Метки: магнитожидкостного, сборки, уплотнения

...магнитная жидкость 4. В отверстие обоймы вставляется предварительно сжатая разрезная втулка 5, при разжатии которой магнитная жидкость 30 заполняет впадины между зубьями полюсных наконечников 2. В таком состоянии обойма перемещается по валу 6.Перед установкой обоймы в корпус 7 шунт 3 снимается а наружные поверхности полюсных наконечников смазываются герметиком. После установки обоймы в корпусвтулка 5 вынимается, а обойма закрепляется крышкой 8, Под действием неоднородного магнит О ного поля в зубцовой зоне полюсных наконечников магнитная жидкость из впадин перетекает под вершины зубьев, образуя уплотнительные кольца. При замыкании магнитной цепи обоймы ох ватывающим шунтом 3 основной магнит- . ный поток начинает проходить по по"...

Номер патента: 1395888

Опубликовано: 15.05.1988

Авторы: Богуславский, Гехт, Гузий, Дзюба

МПК: F16J 13/00

Метки: давления, емкости, загрузочный, избыточного, люк

...На фланце 15 установлена крышка 4, плотно прилеющая по краям к уплотнению 3, В центкрышки 4 имеется углубление, в корое входит нажимная шаровая пята 5, эмещенная на. рычаге 6. Заплечики 20 ты 5 упираются в прикрепленную к крьнпке шайбу 7. Один конец рычага 6 установлен при помощи шарнира 8 в стойках кронштейна 9. На другом коне рычага 6 выполнена прорезь, ниже 25 оторой расположен на емкости кронтейн 10. В стойках паза этого кронтейна 10 на оси 11 установлен откид. ой винт 12 с барашком 13, к гайке оторого приварено четыре вертикальщх штыря 14, На крышке 4 размещен спирационный кран 15, снабженный рукояткой 16, длина и положение которой выбраны таким образом, что при закрыом положении крана 15 рукоятка 16 асположена между штырями...

Номер патента: 1397662

Опубликовано: 23.05.1988

Авторы: Агафонов, Рак, Чегодаев, Шашков, Якимов

МПК: F16J 15/40

Метки: вала, уплотнение

...патрубком 9 для отвода части сжато го газа иэ корпуса 1, Трубка 8 уста"новлена с небольшим зазором относительно торца патрубка 9 с такимрасчетом, чтобы истекающий из полости 2 мимо торца трубки 8 гаэ создавал на торце трубки 8 пониженное давление и тем самым эжектировал из кармана б часть газа. Корпус 1 прикреплен к стенке 10.емкости с сыпучимматериалом 11, внутрь которой вводнт ся вал 3, при этом внутренний объемемкости сообщается с карманом 6 через уплотняющий зазор 12 между ва. лом 3 и отверстиями в стенке 10 икорпусе 1. Упругое уплотнительноекольцо 13, размещенное вокруг вала 3, служит для предотвращения прохода сжатого газа в окружающее пространство,Уплотнение вала работает следующим образом.От источника сжатый газ черезканал 4...

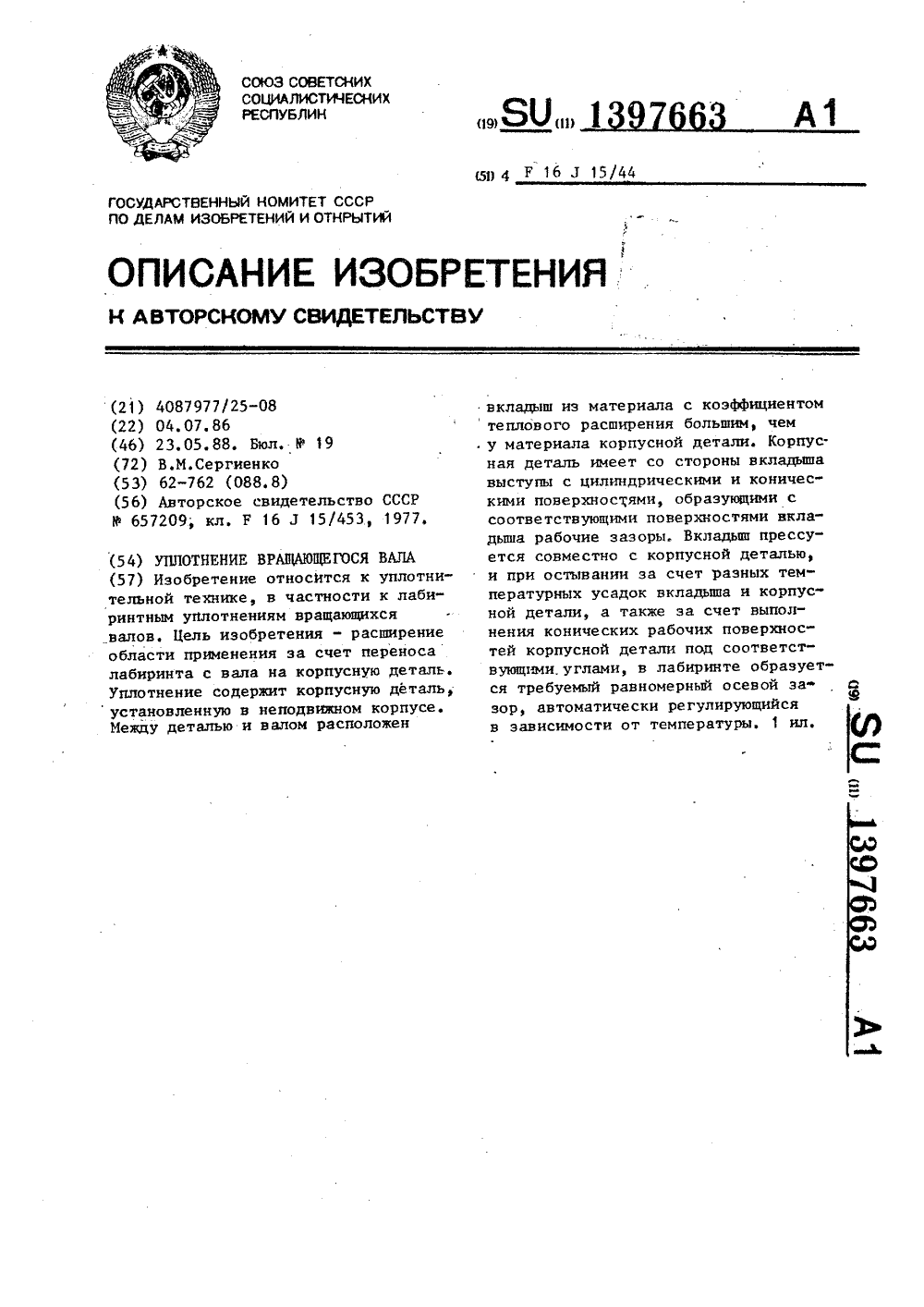

Номер патента: 1397663

Опубликовано: 23.05.1988

Автор: Сергиенко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...корпусной детали, равйо=удаленных от поперечнойоси симметрии лабиринта.К и К - величины температурнойусадки материалов в Хсоответственно корпуснойдетали и вкладыша;Ь = 0 - при изготовлении вкладыша без вала;Ь = 0-Й - при изготовлении вкладыша с валом,где ,Р - диаметр лабиринта уплотнения;й - диаметр вала.Уплотнение изготавливается и ра"ботает следующим образом.Вкладыш прессуется совместно скорпусной деталью, при этом полимерный материал вкладьппа после нагрева и расплавления под давлением образует с корпусной деталью неразъемное соединение. После .остывания засчет того, что величина температурной усадки материала вкладыша больше величины температурной усадки материала корпусной детали, по профилю лабиринта образуются рабочие зазоры,...

Номер патента: 1397664

Опубликовано: 23.05.1988

Авторы: Гусев, Давыдов, Рязанов, Савин

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...а вяэкостный гидродинамический насосный эффект. При вращении вала 3 жидкость, находящаяся в зазоре 4, увлекается по окружности силами вязкости в его конфузорную часть, вызывая эффект гидродинамического повышения давления, аналогичный появлению несущего масляного клина в подшипнике скольжения. Участок с наибольшим гидродинамическим давлением, в зазоре каждой из кольцевых пластин, оказывается открытым со стороны уплотняемого статического давления и приводит к нагнетанию части рабочей жидкости против осевого направления основного потока утечки. Со стороны низкого давления эта область оказывается ограниченной торцовой поверхностью смещенной соседней кольцевой пластины. В противоположной диффузорной части зазора происходит обратное...

Номер патента: 1399549

Опубликовано: 30.05.1988

Авторы: Довгий, Мулин, Улашкин

МПК: F16J 1/08

Метки: гидроцилиндра, шток

...участках штока; на фиг. 9 - графи к за виси мости коэффи циентов тренияот скорости скольжения 1l; на15 фиг. 10 - график зависимости износа (/ уплотнения и поверхности штока от параметров микрорельефа.На концевых участках рабочей поверхноти штока 1, контактирующей с узлом уплотнения, содержашего манжету 2, упорное кольцо 3 и втулки 4, 5, на длине, равной 1,2.1,5 длин 1 узла уплотнения, выполнен закономерно изменяющийся микрорельеф в виде системы локальных пересскаюшихся выдавленных канавок 6. Геометрические параметры микрорельефа переменны и равны: глубила канавок 6=01,6 мкм; угол наклона канавок к оси штока р=4560, относительная площадь, занимаемая канавками, Е= =25 35 оУстройство работает следуюшим образом.При возвратно-поступательном...

Номер патента: 1399550

Опубликовано: 30.05.1988

Авторы: Карсаков, Лапынин, Строков

МПК: F16J 15/00

Метки: поршневой, узел

...поступающему по магистралям 8 и 9 в исполнительные механизмы 6 и 7. Поршневой узел установлен в гильзе 10. В штоке 3 выполнены каналы 11 и 12 и кольцевые проточки 13 и 4.Поршневой узел работает следующим образом.При подаче жидкости, например, в канал 12 она церез зазор между центральной частью 2 и боковиной 5 с большой скоростью вырывается по касательной относительно зеркала гильзы О, выбрасывается в его нижнюю часть (по цертежу).Поток жидкости, истекающий из зазора, является эжектирующим. В зависимости от конструкции цилиндра перемешаться может как гильза, так и шток с поршнем. Жидкость из верхней части в зазор между центральной частью 2 и боковиной 4 по каналу 11 поступает на слив. При этом исполнительный механизм 6 устанавливает...

Номер патента: 1399551

Опубликовано: 30.05.1988

Авторы: Горбачев, Громыко, Матвеев, Новиков

МПК: F16J 15/02

Метки: высокого, давления, крупногабаритное, разъмное, уплотнительное

...Поджатие усов 14 и 15 прокладки осуществляется за счет осевого натяга, определяемого разностью осевых размеров прокладки между поверхностями 18 и 19 и размером выемки между поверхностями 9 и 12 в собранном устройстве.Наружный диаметр д силового кольца 13 прокладки 3 выполнен больше диаметра А центровочной поверхности 8 выемки, например, на удвоенную величину радиального натяга прокладки, который выбран равным радиальной деформации фланца под действием давления. При этом максимальная величина радиального натяга выбирается из условия сохранения устойчивости сечения прокладки при ее сжатии. Прокладка изготавливается из высокопрочных сталей и сплавов и покрывается мягким металлом (золото, серебро, медь, кадмий и др.) или фторопластом в...

Номер патента: 1399552

Опубликовано: 30.05.1988

Авторы: Кузяев, Начовный, Плошенко, Семенец

МПК: F16J 15/18

Метки: уплотнение

...10, имеющим паз 11 н подпружиненным пружиной 12. Штифты 9, 10 и пружина 12 размещены в отверстиях корпуса 1.Уплотнение работает следующим образом. Уплотнение собирают заблаговременно и хранят в собранном виде. При сборке в осевое отверстие корпуса 1 вставляют пружину2 и штифт 10, а в расточку корпуса 1 помещают пружину 5 в стакане 6, и пружина 5 сжимается. Для удержания пружины 5 в сжатом состоянии, с цельк разгрузки уплотнительного элемента 2, в радиальное отверстие в корпусе 1 вставляют штифт 9, который своей фаской 7 взаимодействует с ответной фаской 8 на стакане 6 и тем самым удерживает пружину 5 в сжатом состоянии. Затем вставляют нажимное кольцо 3, уплотнительный элемент 2, опорное кольцо и весь пакет фиксируется крышкой 4....

Номер патента: 1399553

Опубликовано: 30.05.1988

Автор: Безух

МПК: F16J 15/18

Метки: уплотнительное

...герметизации штоков в поршнях, задвижках, кранах, электроприводах, двигателях внутреннего сгорания и т. д.Цель изобретения - уменьшение габаритов уплотнительного устройства при одновременном повышении ресурса герметизации путем изменения компонентных решений.На чертеже схематически изображено предлагаемое уплотнительное устройство, разрез.Устройство содержит корпус 1, выполненный с резьбовым отверстием, в которое установлена гайка 2 крепления щеточного кольца 3, герметизирующего вал 4 вращения, установленный в подшипниковых опорах 5, зафиксированных стопорным ко.пьцом 6. Корпус снабжен кольцевой пружиной 7 с тангенциально расположенными по окружности пружинящими лепестками 8 и профилированным опорным кольцом 9, взаимодействующим...

Номер патента: 1399554

Опубликовано: 30.05.1988

Авторы: Бажанов, Гриб, Грязнов, Макарцев, Суслов

МПК: F16J 15/32

Метки: узел, уплотнительный

...осевого перемещения втулки и одновременного обеспечения радиального смещения оси вала относительно оси втулки.На фиг. 1 схематически показан нредлагаемый уплотнительный узел, разрез; нафиг. 2 - вид А на фиг. 1,Уплотнительный узел шарнирного соединения рабочего оборудования землеройнотранспортных машин содержит вал 1, закрепленный в раме 2 (фиг. 1), напримеррукоятки ковша стрелы экскаватора, относительно которой втулка 3 совершает вращательное движение. Втулка 3 установлена 20в корпусе 4. Кольцевая манжета 5 из упругого материала имеет в сечении 1-образную форму и размещена в пазу с зазором 6относительно корпуса 4. С целью удаленияотработанного смазочного материала на торцовой поверхности наружной губки манжеты выполнены каналы...

Номер патента: 1399555

Опубликовано: 30.05.1988

Авторы: Буяновский, Заиченко, Селихов, Шидаков

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вала 5 или его втулки, Отводящий канал 17 сообщен с выходным каналом 18 корпуса 1 через проточку 19, выполненную в корпусе 1. Аксиально-подвижная обойма 2 и вращающееся кольцо 4 снабжены вторичными уплотнениями 20.Торцовое уплотнение работает следующим образом.Устройство 8 осуществляет контурную циркуляцию охлаждающей жидкости, обеспечивая отвод тепла от наружных поверхностей деталей уплотнения, неподвижного уплотнительного кольца 3, вращающегося уплотнительного кольца 6 и вторичных уплотнений 20. Система охлаждения осуществляет дополнительный отвод тепла от внутренних поверхностей деталей уплотнения. Во входную кольцевую камеру 10 через входнои канал 9 поступает охлаждающая жидкость, отводит тепло от поверхностей, образующих камеру,...

Номер патента: 1399556

Опубликовано: 30.05.1988

Авторы: Горячев, Горячева, Дмитриев, Хохлов

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...с примыкаюцими к его торцам полюс- ными приставками 3 и 4, образующими с уплотняемым валом 5 полость и рабочие зазоры Ль, заполненные магнитной жидкостью 6, а также средство активации магнитной жидкости 6 в виде конденсатора, представляющего собой коаксиально установленные с зазорами Ле относительно одна другой две втулки 7 и 8, одна из которых 7 размещена на внутренней поверхности полюсной приставки 4, а другая втулка 8 жестко закреплена на уплотняемом валу 5 напротив полюсной приставки 4. Втулки 7 и 8 подсоединены при помощи проводов 9 и 10 к источнику 11 импульсных высокочастотных электрических колебаний. На поверхности втулок 7 и 8, обращенных одна к другой, нанесено электро- изоляционное покрытие. Высота втулок 7 и 8, по крайней...

Номер патента: 1401211

Опубликовано: 07.06.1988

Автор: Мартынов

МПК: F16J 9/04

Метки: гидроцилиндра, узел, уплотнения, штока

...поверхности кольца 8от горизонтальной оси перпендикулярно последней выполнена прорезь 1 О,Узел снабжен парой плоских пружин 11и 12, прикрепленных одним концом ккольцу 8, а на другом конце имеющихрасточку, Один конец винтовой пруяины б зафиксирован в обращенном к грязесъемной манжете 5 опорном кольце 9,а второй установлен в прорези 10опорного кольца 8 и расточке плоскойпружины 11 с возможностью взаимодействия с последней и перемещения вдольпрорези 10. В корпусе 1 для удаленияснятой со штока 2 масляной пленки выполнено отверстие 13, Пара плоскихпружин 11 и 12 необходима для предотвращения перекоса маслосъемника приразжатии винтовой пружины б,Устройство работает следующим образом.При выдвижении штока 2 из корпуса 1 основная часть...

Номер патента: 1401212

Опубликовано: 07.06.1988

Автор: Попов

МПК: F16J 15/00

Метки: подвижных, соединений, уплотнения

...в результате пеемещения нажимнаи Втулки 5 на Оассооя гг ние А соответствующее дапустиматьуизносу комплекта ман.;кот ц, дспжно произойти срабатывание контактов,о,- ,пКроперекпючатс.ля 1 О, передаюцего кс; -манду в схему управ 5 пения прессом назапрет последующего цикла,Перед началам работы пресса включением электромагнита Э Обеспечивается установка золе тникавого распределителя 13 в левое псложение, прикотором ма 5 истраль 11 подачи жидкости под давлением от Гидросистемыпресса соединяется с магистралью 15и Галостью гидраподжима 7, Давлениежидкости в магистрали 15 поднимаетсядо включения реле 1 б давления, го команде которого электрсмагнит Э от 5 слючается, и золотниковый распределитель 13 устанавливается в нейтральноеположение,...

Номер патента: 1401213

Опубликовано: 07.06.1988

Авторы: Камышев, Карпухин

МПК: F16J 15/00

Метки: стыков, теплоизоляционных, уплотнения, щитов

...остове 8 машины, Лоток3 имеет симметрично отогнутые в сторону плоскости теплоизоляционных щитов полки 9, которые имеют развалсбольше 90 и меньше высоты эластичного трубкообразного элемента 1 навеличину допустимой деформации,Крепежный элемент 7 (в данном случае шпилька и гайка) воздействуетчерез планку 10 на теплоизоляционныещиты 11 и деформирует профиль элементов 1 до тех пор, пока не произойдетконтакта кромок 12 полок 9 с плоскостью 13 теплоизоляционных щитов 11,Развал полок 9 лотка 3 больш" 90улучшает условия деформации трубкообразного элемента 1 и предохраняетего от защемления и повреждения,. Конусообразный лоток 3 с закрепленнымуплотнителем создает термическое сопротивление теплспередаче в зоне стыка от остова, а зазор между...

Номер патента: 1401214

Опубликовано: 07.06.1988

Автор: Коротов

МПК: F16J 15/08

Метки: стыка, уплотнение

...2 кольцо 5 разворачивается относительно кольца 6, перекатываясь радиусом 7 по цну канавок, я кольцо 6 - ;,5радиусом 8 по дну канавок Прк этомзацепление пазов и выступсь сохраняется при поворотах колец ца значительные углы, при значительных перемещениях, перекосах элементов уплотненияПри сдвижках расточкк 1 относительнорасточки 2 в радиальных цапрявленниях(без перекосов ) поверхность 7 скользит по пазам 11 и наоборот,То же самое происходит прк сочета-,цки перекосов и радиальцых смещенкй,Грк этом полуторсвые выступы 10, зажатые в углах рясточек 1 и 2, цядеж -но герметкзкруют стык в этих местях,. так кяк контакт каждого полутора происхОдит пс двумя пояскам, я полуторав каждой рястачке дця, Следовательно,ца пути перетекания рабочей среды...

Номер патента: 1401215

Опубликовано: 07.06.1988

Авторы: Зубов, Хорин

МПК: F16J 15/08

Метки: уплотнительное

...20отверстия а и в дпя установки в нихмеханизма регулирования усилия предварительного поджатия уплотнительныхэлементов 2 к уплотняемым поверхностям 3, состоящего, например, из ряда 25кольцевых пружин 5 и резьбовых пробок6, размещенных в отверстиях в кольца 1,При сборке установки П-образноеупругое кольцо 1 устанавливается в 30выточке с корпуса 7, затем замеряютвысоту выступания уплотнительного элемента 2 над плоскостью Й разъема вразных точках по периметру уплотнительного устройства, Необходимую высоту выступания регулируют посредством пробок 6, воздействующих на кольцевые пружины 5, После чего устанавливают крьшку 8 и при свинчивании болтового соединения 9 обеспечивают 40 необходимое цредварите.-.ьлое цоджатие уцлотнительнь 1 х...

Номер патента: 1401216

Опубликовано: 07.06.1988

Авторы: Кузяев, Начовный, Плошенко, Скирко

МПК: F16J 15/28

Метки: сальниковое, уплотнение

...посаженныхс зазором В по штоку 3 доголнительных нажиМных разрезных Металлическихили полимерных колец 4 и 5, поперечные сечения которых имеют форму прямоугольной трапеции, Кольца имеют осевой ступенчатый разъем Д, зафиксированы одно относительно другого штифтами 6, а верхние кольца имеюг ещепо два дополнительных штифта 7, размещенных по обе стороны от разреза 30вблизи концов колец и входящих в отверстия Я, расположенные по обе стороны от разреза в уплотнительном элементе 2, Дополнительные нажимные кольца 4 и 5 примыкают коническими поверх-,3,ностями к нажимным кольцам 9 и 10,а весь пакет подпружинен с помощьюпружин 11, находящихся в колпачках12, к соседней камере.Сальниковое уплотнение работаетследующим образомОсевое усилие от...

Номер патента: 1401217

Опубликовано: 07.06.1988

Авторы: Байкалов, Дмитриев, Ересько

МПК: F16J 15/32

Метки: узел, уплотнительный

...5, устаОвттепой говнешней проточке 6 рязжимной втулки4, поджатие рабочей кромки 7 уплот -няющей манжеты 3 к подвижной уплатняемой поверхности 8, Бо внешней проточке 6 разжимной втулки 4 последовавтельна с пружиной 5 устдновлек регулируюпий элемент 9, выполненный в ви"- т сде эластичной камеры с аморфтгым на-полнителем, изменяющим свой объем поцдействием температуры, На вку"реннемторце крышки 1 выполнен бурт 0 вхо дящий во внешнюю проточку 6 рдзжимнойвтулки 4 ьежду пружиной 5 и регулируп ЗОщим элементом 9, Б теле разжимнойвтулки 4 расположены тепловые трубы11, представляюцие из себя каналы.,заполненные теплоносителем, у торцов рь:1, Оцир;яс ь о повс рхк; сть бурта 10 и воздействуя -:д вкутреккюю стенку проточки 6, перемепает...

Номер патента: 1401218

Опубликовано: 07.06.1988

Авторы: Андренко, Марцинковский, Черепов

МПК: F16J 15/32

Метки: герметизирующее

...основнойманжеты 6 и рабочую полость 13 передрезервной манжетойпричем рабочаяполость 13 гидравлического поршня 11 30соединена с камерой 2 высокого давления посредством канала 14, выполненного в поршне 11, При этом микрорасходная насосная секция 5 выполненав виде винтовых нарезок 15 взаимно.Опротивоположного направления и расположенных на сопрягаемых поверхностяхвтулки 4 и опорного кольца 9, а канал 14 соединяет сторону нагнетаниясекции 5 с рабочей полостью 13, щГерметизирующее устройство работает следующим образомПри нормальной работе устройстваутечка жидкости через основную манжету 6 или незначительна или отсутствует, Б первом случае рабочее пространство перед стороной нагнетаниямикрорасходной насосной секции 5 заполнено...

Номер патента: 1401219

Опубликовано: 07.06.1988

Авторы: Земсков, Кашигин, Корниенко, Перевозников

МПК: F16J 15/34

Метки: вала, уплотнение

...закрепленной на валу 5 винтомб втулки 7 и сальниковой набивки 8. 20Сальниковая набивка 8 размещена между выступом 9 корпуса 1, обоймой 3 иперфорированным диском 10, закрывающим расточку 2 с магнитной жидкостью,В расточке нажимного фланца 11, установленного с возможностью аксиального перемещения относительно корпуса1 при помощи болтов 12, размещено упругоэластичное кольцо 13, охватывающее наружную поверхность сальниковой 30набивки 8. На аксиапьно-подвижнойобойме 3 установлен постоянный магнит 14, Пара трения образована внутренней поверхностью обоймы 3 и торцовой поверхностью сальниковой .набивки 8.В диске 10 выполнены отверстия 15,через которые расточка 2 сообщенас сальниковой набивкой 8. Расточка 2связана каналом 16 с сосудом 17,...

Номер патента: 1401220

Опубликовано: 07.06.1988

Авторы: Баринов, Кулакова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...кольце 2 трения между каналами7 и 8 установлен отжимной рабочий орган 12 перекрывающего устройства 13.Перекрывающее устройство можетбыть выполнено с рабочим органом в виде подпружиненного шарика 14, установленного в глухом отверстии 1545между каналами 7 и 8 подвода и отводаохлаждающе-смазывающей жидкости,Устройство работает следующим образом.Перед пуском в работу уплотнениякольцевая канавка 9, выполненная, например, во вращающемся кольце 5 трения через канал 7 в невращающемсякольце 2 заполняется охлаждающе-сма зывающей жидкостью, При включении перемешивающего устройства в работувращающий момент от вала 3 черезвтулку 4 передается кольцу 5 трения.С кольцом 5 трения вращаются нагнетающие элементы 11, находящиеся в кольцевой...

Номер патента: 1401221

Опубликовано: 07.06.1988

Авторы: Баранин, Киселев, Проноза, Рязанов, Щибров

МПК: F16J 15/36

Метки: вала, торцовое, уплотнение

...от обоймы 1 и входящие в зацепление с центрирующей поверхностью. Пружинные лепестки 5 в плоскости торца обоймы 1 ориентированы попарно навстречу друг другу, а внешние кромки парных ле пестков выполнены по одной прямой или по дуге одной окружности. Лепестки 5 имеют клиновидную форму, что позволяет разместить по окружности торца обоймы элементы с максимальной 35 протяженностью, обеспечивающей достаточно большие усилия и деформации, и как следствие этого достигнуть уменьшения осевых габаритов уплотнения, В процессе сборки уплотнительное 40 кольцо 3 устанавливают в обойме 1 и поджимают к уплотнительному кольцу 4 с помощью лепестков 5.Выполнение свободных концов лепестков обоймы, попарно ориентированных 4 навстречу друг другу, позволяет...

Номер патента: 1401222

Опубликовано: 07.06.1988

Автор: Петровский

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...магнитной жидкостью, о т л и ч а ющ е е с я тем, что, с целью повышения надежности уплотнения, магнитный узел снабжен кольцевым магнитопроводом, который размещен между магнитом и выступом вала с образованием рабочих зазоров с последним и полюсными приставками, а магнит выполнен с радиальным намагничиванием,Составитель А. БельцоваТехред Л.Сердюкова Корректор Н, Король 1 едактор Л. Зайцева Вакаэ 2777/35 Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5,Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к уплотнительной технике и может быть испольэо" вано для герметизации валов при перецаче движения в...

Номер патента: 1402748

Опубликовано: 15.06.1988

Авторы: Анохин, Кусочкин, Рыбаков, Юнкевич

МПК: F16J 1/08, F16J 1/22

Метки: поршень

...проворачивается или вращается относительно продольной оси цилиндра, тем самымпоршень получает возможность избиратьсебе такое положение в полости цилиндра,которое соответствует минимальному сопро.тивлению в его возвратно-поступательномдвижении под нагрузкой.Соединение осушествляется подвижнымзакреплением шатуна непосредственно впоршне без вспомогательных деталей.В охватывающей детали (поршне) выполняют цилиндрическую полость с полусферическим дном. Изготавливают сферическуюголовку охватываемой детали (шатуна) .Сферическую головку шатуна вставляют вполость поршня, цилиндрическая часть которой специальным инструментом обминается по головке шатуна, формируя замкнутое сферическое соединение. Получают достаточно надежное скрепление двух...

Номер патента: 1402749

Опубликовано: 15.06.1988

Автор: Шляховецкий

МПК: F16J 15/40

Метки: вала, замораживаемое, уплотнение

...коэффициентами линейного расширения (биметаллические вкладыши), размещенные в корпусе 1 междухолодными спаями 8 и пористой втулкой 6.Для подачи в пористую втулку 6 жидкости 7 и насыщения ее этой жидкостьюк -ней через корпус 1 подведен трубопровод 12 с вентилем 13,Втулка 6 выполнена в сечении в видедвух усеченных конусов, основания которыхсоприкасаются и расположены в плоскости,перпендикулярной оси вала 1.Сборку уплотнения производят следуюц 1 им образом.На вал 1 в корпусе 2 надевают вкладыш 5, затем втулку 6 и вкладыши 10и,1 (последовательно правый и левыйконусы), подсоединяют холодные спаи 8 изакрывают крышкой 3. При открытии вентиля 13 по трубопроводу 12 жидкость 7 подается в пористый материал втулки 6 инасыщает его. При подаче тока в...

Номер патента: 1404722

Опубликовано: 23.06.1988

Авторы: Дроздов, Шокало

МПК: F16J 15/00

Метки: уплотнительное

...уплотнения сборной емкостиза счет исключения в устройстве перемещения частей емкости,10На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 узел уплотнения, разрез.Уплотнительное устройство состоит из нижней и верхней частей сборной емкости с буртами 1 и 2, сальниковой набивкой 3, крепежными элементами со скобами 4, прижимными болтами 5, контргайками 6 и нажимным. кольцом 7.20Монтаж уплотнительного устройствасборной емкости осуществляется в следующей. последовательности,И выточку бурта 1 нижней частивставляют соосно бурт 2 верхней части до соприкосновения. Образовавшуюсясальниковую камеру заполняют сальниковой набивкой 3 с нажимным кольцом 7. Бурты 1 и 2 обхватывают скобами 4. Прижимными болтами 5 сжимаютчерез нажимное...

Номер патента: 1404723

Опубликовано: 23.06.1988

Автор: Лачугин

МПК: F16J 15/34

Метки: уплотнительное

...При угловых и осевых смещениях в уплотняемом узле стенки шайбменьшей толщины деформируются и компенсируют эти смещения без нарушениягерметичности устройства,Формула изобретения Уплотнительное устройство, содержащее установленный с аксиальным натягом набор фасонных упругих шайб с торцовыми контактными выступами на кромках образующих полости, заполненные смазкой, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей за счет обеспечения компенсации угловых и осевых смещений в уплотняемом узле, фасонныешайбы выполнены Ч-образного профиляс боковыми стенками разной толщины,причем в стенках большей толщинывыполнены отверстия, соседние шайбыимеют противонаправленный профиль иобразуют между боковыми...

Номер патента: 1404724

Опубликовано: 23.06.1988

Автор: Баринов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вставки выполнены в виде постоянных магнитов, контактирующих друг с другом одноименными полюсами,Уплотнение работает следующимобразом. 30 Составитель Ю.ТольскийТехред Л.Сердюкова Корректор О.Кравцова Редактор И,Горная Заказ 3083/37 Тираж 784ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб, д, 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к общему машиностроению и может быть использовано во всех отраслях народного хозяйства для герметизации вращающихся валов машин, аппаратов, насосов.Цель изобретения - увеличение ресурса и повышение надежности работы уплотнения за счет уменьшения усилия трения и удержания контактной...
