F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1463995

Опубликовано: 07.03.1989

Автор: Сурков

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнение

...проворотом.На фиг.1 показано уплотнение, общий вид; на фиг.2 - вид Л на фиг,1; 15 на фиг,З - вид Б на фиг,1.Уплотнение вращающегося вала сос,тоит из армированной манжеты 1, за" прессованной в поворотной втулке 2,установленной в корпусе 3, Кромкой 20 4 манжета 1 контактирует с конической втулкой 5, вращающейся вместе , с валом 6, Втулка 2 уплотняется спомощью эластичного кольца 7, не25 создающего значительного сопротивления перемещению. Во втулке 2 в ради" альном направлении закреплен один конец штифта 8. Свободный конец штифта входит в направляющий выполненныйпо винтовой линии паз 9 корпуса 3 и30 содержит резьбовой участок 10, на который навернута фиксирующая втулка 2 относительно корпуса гайка 11, и цилиндрическую часть 12. На...

Номер патента: 1463996

Опубликовано: 07.03.1989

Автор: Данкевич

МПК: F16J 15/32

Метки: манжетное, уплотнение

...браслетной пружиной 3 Формула изобретения Уплотнение работает следуют образом.1 1Фае 1Составитель И.ПащенкоТехред М.Дидык Корректор С.Черни,Редактор АЛотыль Заказ 811/43 Тираж 721 ПодписноеВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина,101 Изобретение относится к уплотнительной технике и может быть использовано для уплотнения выходного конца коленчатого вала, а также для уплотнения валов в условиях, когда монтаж уплотнения возможен только в плоскости, перпендикулярной оси вала.Цель изобретения - повышение надежности манжетного уплотнения эа 10 счет повышения герметичности уплотнения по стыку...

Номер патента: 1463997

Опубликовано: 07.03.1989

Авторы: Гольдин, Красноперов, Кудряков, Кузина, Польшиков, Яковенко

МПК: F16J 15/34

Метки: торцовое, уплотнение

...изобретения является повышение герметичности и ресу уплотнений. На уплотнительном кольце с упругой рабочей кромкой, расположенной на одном торце, на другом торце выполнена аналогичная упругая кромка. На одной из торцовых поверхностей кольца выполнен кольцевой упругий выступ, внутренний диаметр которого больше наружного диаметра ответного уплотнительного кольца.Выа упругого выступа больше высотыой из упругих рабочих кромок.а14 б 39 го воздействия абразивных частиц . внешней среды, что повышает герметичность, снижает износ рабочих поверхностей контактирующих деталей и, следовательно, повышает ресурс уплотнения,Кроме. того, дополнительное увеличение ресурса уплотнения обеспечивает переворот уплотнительных колец 1 10 Эи 2 на 180 ф после...

Номер патента: 1463998

Опубликовано: 07.03.1989

Авторы: Орлов, Перминов

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...трубо" проводами 13 и 14 сообщаются с холодильником 15, образуя замкнутую систему, заполненную охлаждающей магнитной жидкостью О, Подводящие каналы 1 соединяются с полостями 9 в ЗОоместе стыка выступов 6 и мембран 8, где магнитное поле полости максимально, Отводящие каналы 12 соединяются с полостями на стыке соседних выступов, где магнитное поле полости близко к нулю, так как эта зона шунтируется выступами; Такое подсоединение каналов к полости исключает образование застойньж зон, улучшает циркуляцию охлаждающей магнитный жидкости 40 в полости 9 и системе в целом. Точка Кюри охлаждающей магнитной жидкости значительно ниже, чем у рабочей магнитной жидкости, и заключена в интервале температур статического и ди намического режимов...

Номер патента: 1463999

Опубликовано: 07.03.1989

Авторы: Панфилов, Фролов

МПК: F16J 15/43

Метки: вакуумное, магнитожидкостное, уплотнение

...зазорамежду зубцами и валом,Адсорбционные слои на. частицах 30магнитной жидкости имеют или местнуюприроду (жидкость-носитель), или состоят из молекул поверхностно-активного вещества, Качество и состав слоев определяется методом приготовления магнитной жидкости, Магнитномупритяжению частиц в зазоре уплотнения препятствует отталкивание адсорбционных слоев на. них Причем первое превалирует над вторым. Вследствие этого с течением времени происходит разрушение слоев, коагуляцияферрофазы, расслоение магнитной кидкости. Старение магнитной жидкостивызывает пробой уплотнения. 45Уплотнение работает следующимобразом.Как в динамическом, так и в статическом режимах работы уплотнения магнитное притяжение феррочастиц как восевом, так и в...

Номер патента: 1464000

Опубликовано: 07.03.1989

Авторы: Белозеров, Иванов, Радионов, Ряжских

МПК: F16J 15/43

Метки: комбинированное, уплотнение

...3 20 мм, для обеспечения прочности и улучшения магнитопроводности. На валу 6 установлен импеллер 8, представляющий диск с прямыми лопатками со стороны, примыкающей к магнитной системе. Лопатки расположены на не,котором расстоянии от вала, образуя свободную центральную часть импеллера в виде усеченного конуса, а именно полость А. Зазор между лопатками 4 и магнитной системой выбирается из технологических воэможностей осуществления бесконтактной работы и равен приблизительно 005 - 0,1 мм. На валу 6 в районе полости В установ лен обратный клапан 9, сообщающийся с осевым каналом 1 О радиальными каналами 11. Клапан 9 представляет собой кольцо из эластичного материала, охватывающее вал с натягом, перекры вая радиальные каналы. Зазор между...

Номер патента: 1465669

Опубликовано: 15.03.1989

Авторы: Левкин, Нефедов

МПК: F16J 15/16

Метки: баллона, уплотнение

...Элемент 8 выполнен в виде сопряженных двух цилиндров, причем больший цилиндр эле, мента опирается на полку 9 ступенчатого отверстия 2, и конуса, контактирующего поверхностью 10 с внутренней конической поверхностью разжимной цанги 6. Снаружи корпуса 1 на трубе 3 установлена нажимная гайка 11 и плоская опора 12. Наружный диаметр опоры 5, меньшего цилиндра элемента 8 и полок 7 цанги 6 в исходном состоянии выбраны меньше диаметра отвер-стия 2.Устройство работает следующим обра зом.При периодическом освидетельствовании в отверстие 2 корпуса 1 баллона устанавливают трубу 3 с собранными деталями уплотнения и зафиксированной от проворачивания гайкой 4, например, кернением. Перемещая по трубе 3 элемент 8, нажимают на коническую поверхность 10...

Номер патента: 1465670

Опубликовано: 15.03.1989

Автор: Ильин

МПК: F16J 15/32

Метки: гибких, нитей, ряда, уплотнение, штока

...и сочленена с пазами 4, другая пара - сегментного сечения 6. В полость корпуса 1 вставлены две пары вклады ей уплотнительного материала прямо- гольной 7 и сегментной 8 формы сечения, а также две пары поджимных элементов, ода из которых имеет прямоугольную 9 фонуу сечения и сочленена с пазами 4, другая - сегментную 10. Опорные и поджимые элементы имеют наклонные поверхности 11, обращенные внутрь корпуса 1. Подимные элементы 9 и 10 соприкасаются с уртиком накидной гайки 12, положение коорой фиксируется контргайкой 13. В буртике накидной гайки 12 выполнены по окужности резьбовые гнезда 14, в которыеапротив поджимных элементов 9 прямоугольного сечения ввернуты нажимные винты 15 с контргайками 16.Устройство работает следующим образом.4...

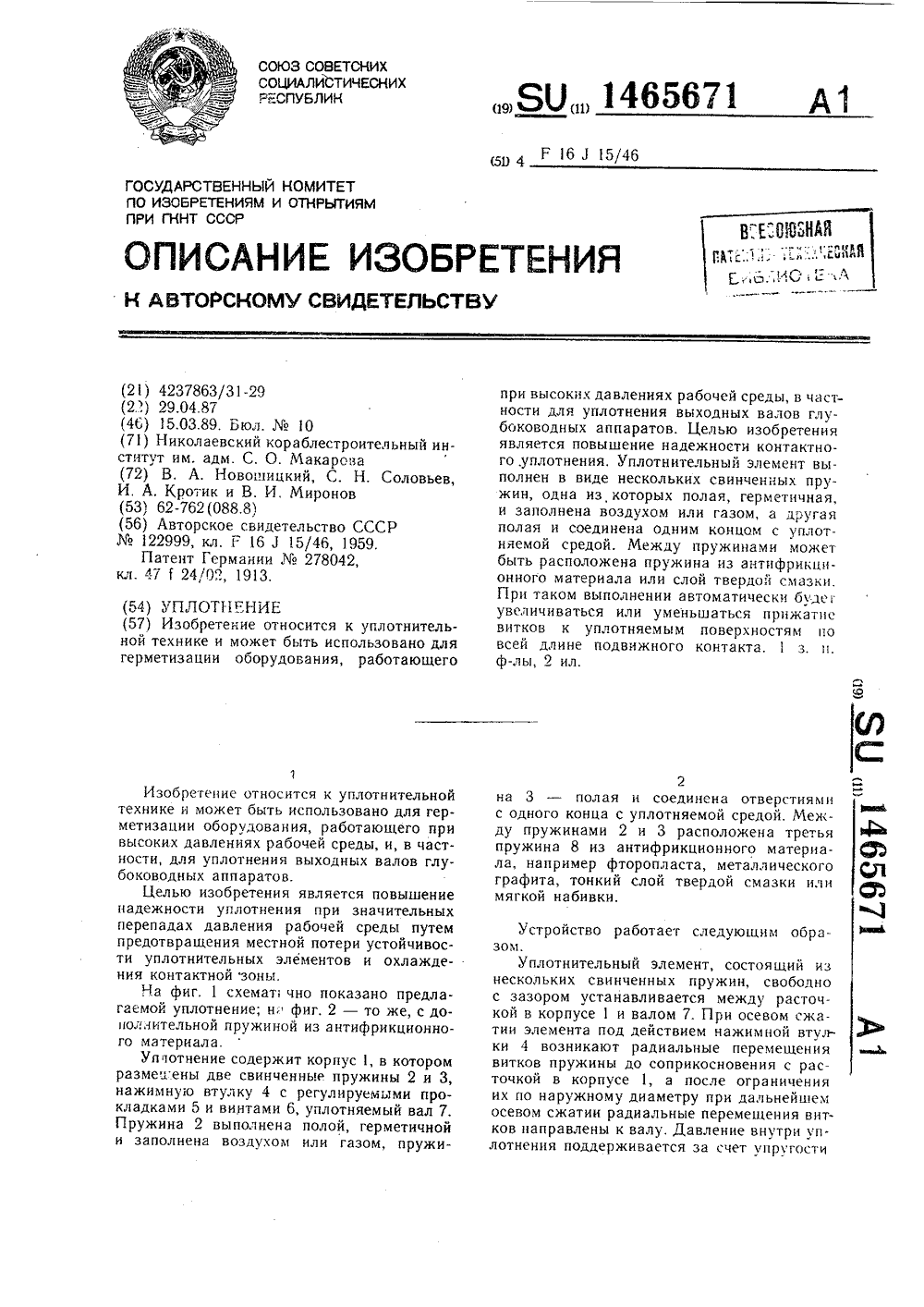

Номер патента: 1465671

Опубликовано: 15.03.1989

Авторы: Кротик, Миронов, Новошицкий, Соловьев

МПК: F16J 15/46

Метки: уплотнение

...изобретения является повышение надежности уплотнения при значительных перепадах давления рабочей среды путем предотвращения местной потери устойчивости уплотнительных элементов и охлаждения контактной зоны.На фиг, 1 схемат чно показано предлагаемой уплотнение; н фиг. 2 - то же, с дополнительной пружиной из антифрикционного материала.Уппотнение содержит корпус 1, в котором размец.ены две свинченньге пружины 2 и 3, нажимную втулку 4 с регулируемыми прокладками 5 и винтами 6, уплотняемый вал 7, Пружина 2 выполнена полой, герметичной и заполнена воздухом или газом, пружиУстройство рзом.Уплотнительнескольких свис зазором устакой в корпусе 1тии элемента поки 4 возникаювитков пружиныточкой в корпуих по наружномосевом сжатии рков...

Номер патента: 1467242

Опубликовано: 23.03.1989

Авторы: Нарбутас, Севастьянов

МПК: F02G 1/053, F16J 15/56

Метки: двигателя, поршень, свободно-поршневого, стирлинга

...поршня для свободнопоршневых двигателей Стирлннга.Цель изобретения - повышение ресурса работы поршневого уплотнения.На фиг.1 показан поршень, продольный разрез; на фиг. 2 - узел 1 на фиг.1.Коническая база 1 уплотнения выполнена на наружной поверхности поршня 2. Манжетные уплотнители 3 размещены вдоль периферии поршня, примыкают к конусной базе и выполнены в виде пакета полос 4 иэ антифрикционного материала. Манжетодержатели 5 выполнены в виде двух конусных колец, скрепленных друг с другом заклепками б.Полосы 4 пакета представляют собой фторонластовую пленку толщиной 0,1 - 02 мм и вырезаны по радиусам В + 0,3 - 0,5 им и В развертки условного. конуса А, Толщина пакета равна 0,5 - 0,7 мм. Места стыковки полос 4 в пакете не должны...

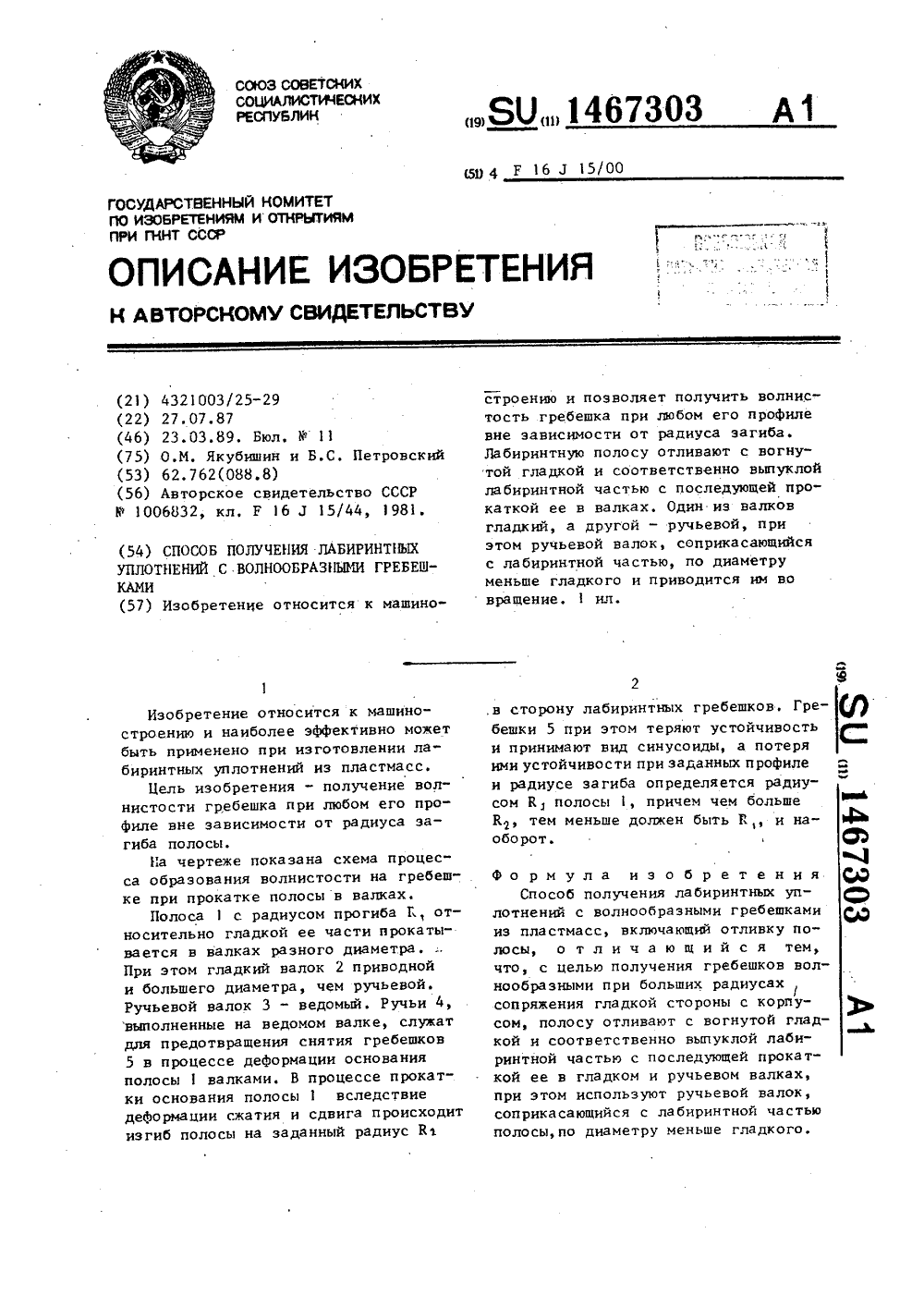

Номер патента: 1467303

Опубликовано: 23.03.1989

Авторы: Петровский, Якубишин

МПК: F16J 15/00

Метки: волнообразными, гребешками, лабиринтных, уплотнений

...изобретения - получение вол" нистости гребешка при любом его проФиле вне зависимости от радиуса загиба полосы.На чертеже показана схема процесса образования волнистости на гребешке при прокатке полосы в валках.Полоса 1 с радиусом прогиба К, относительно гладкой ее части прокатывается в валках разного диаметра.При этом гладкий валок 2 приводной и большего диаметра, чем ручьевой. Ручьевой валок 3 - ведомый. Ручьи 4, выполненные на ведомом валке, служат для предотвращения снятия гребешков 5 в процессе деФормации основания полосы 1 валками. В процессе прокатки основания полосы 1 вследствие деФормации сжатия и сдвига происходит изгиб полосы на заданный радиус К в. ре абиринтных гребеш.в с беш том теряют устоичив п и кима ют стойчив...

Номер патента: 1472724

Опубликовано: 15.04.1989

Авторы: Гудач, Зотов, Малкин

МПК: F16J 15/34

Метки: приработки, торцовых, уплотнений

...колец 3 и 4 торцовогоуплотненйя, включается насос 9, по"дающий жидкость 11 в полость 7, ипривод вращения обоймы 1. Продавливаемая, на начальном этапе приработки, из полости 7 через зону контакта колец 3 и 4 жидкость 11 отражается кожухом 12 и стекает в приемнуюворонку 10,Трение рабочих поверхностей колец3 и 4 сопровождается образованием наповерхностях антифрикционной пленки,выравниванием шероховатостей и способствует быстрому завершению про1472724 Составитель Ю.ТольсТехред Л,Сердюкова кий -Редактор Т.Парфенова Корректор И.Иуска фЬ Заказ 1695/39 Тираж 721 . , ПодписноеВНИИПИ Государственного комитета йо иэобретенйям и открытиям113035, Иосква, Ж"35, Раушска. наб д. 4/5Ф еКНТ СССР извадствеино-издателвский, комбинат,"Патент"., г....

Номер патента: 1472734

Опубликовано: 15.04.1989

Автор: Карл

МПК: F16J 15/34

Метки: торцовое, уплотнение

...что уплотнительныевыступы уплотнительного кольца внутри прижимаются к обеим сторонам.насадки 17, а установленные снаружи щ уплотнительные выступы прижимаютсяк стенкам машинного паза. Для обеспечения надежности кручения установлены штифты 18, для отведения тепламежду прижимающим уплотнительное ц кольцо трения кольцом и направляющей втулкой предусмотрен радиальныйзазор 19 охлаждения и давления, амежду зажимом неподвижного кольцаи втулкой 14 вала предусмотрен радиальный зазор 20 охлаждения и давления, так что тепло трения переносится с уплотнительных колец трения и отводится. Благодаря еще одному, предусмотренному .на торцах пары 25 уплотнительных колец трения зазору. 21, можно даже при работе с такимисредами, например как масло, которые...

Номер патента: 1474364

Опубликовано: 23.04.1989

Авторы: Асафьев, Григорович

МПК: F16J 15/18

Метки: вала, вращающегося, узел, уплотнения

...ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат патент" г.ужгород, ул. Гагарина,01 Изобретение относится к уплотнительной технике, в частности к уплотнению вертикальных вращающихсявалов аппаратов с перемешивающимиустройствами, и может быть примененов химической и других отраслях промышленности,Цель изобретения - расширениетехнологических возможностей узлауплотнения путем повышения его термоустойчивости,На чертеже показан узел уплотнения, общий вид.Узел уплотнения содержит соединенный с валом 1 П-образный кольцевой бурт 2, с внутренней стенкойкоторого контактирует размещенноев корпусе 3 сальниковое уплотнение,4 из эластичного...

Номер патента: 1474365

Опубликовано: 23.04.1989

Авторы: Соколов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...контакт по трущимся поверхностям. Благодаря .наличию у ленточной набивки по контакту трения выступов в и впадин г с высотой Ь в процессе начала работы при трении осуществляется нагрев и растекание при сжатии выступов во впадины ленточной набивки, уменьшении высоты Ь и достижение в течение короткого промежутка времени необходимой плоскостности с созданием герметичности по контакту трения. При дальнейшей работе и износе выступающих слоев в контакт трения вступают по всей площади контакта охваченные полухомутами слои ленты с повышенными показателями по плотности и износостойкости. Набивка 3 в гнезде а уплотнения может устанавливаться с концентричными кольцами 20 или укладываться по спирали отдельными лентами 21, скрепленными между...

Номер патента: 1474366

Опубликовано: 23.04.1989

Авторы: Марцинковский, Пшик, Сухиненко, Черепов

МПК: F16J 15/44

Метки: вала, уплотнение

...5147436 внутреннего кольца 4 с охватывающим его кольцевым участком 7 наружного кольца 3 может быть выполнено по сфере. В корпусе 2 выполнены каналы 10 и 11 соответственно для под 5 вода и отйода масла.Уплотнение работает следующим образом,Масло под давлением, превышающим давление уплотняемой среды, по каналу 10 подается к винтовым канавкам 6, проходит по ним между внутренним плавающим кольцом 4 и охватывающим оребрение этого кольца кольцевым участком 7 наружного плавающего кольца 3 или являющимся его составной частью кольцом 8, охлаждая кольцо 4, а затем попадает в промежуточную полость между кольцами 3 и 4, откуда через кольцевой зазор между кольцом 4 и валом 1 часть масла поступает в уплотняемую полость, а через кольцевой зазор...

Номер патента: 1475774

Опубликовано: 30.04.1989

Авторы: Вараницкий, Галюк, Дорошкевич, Звонарев, Ивашко, Куприянов, Лубочкин, Фрайман, Чернышев, Шелехина

МПК: B22F 3/24, B22F 5/00, B22F 7/04 ...

Метки: торцовых, уплотнений

...заготовки в размер. 15Аналогичные уплотнения получали из смеси порошков, мас, .: 97 УС+ЗСд. Готовили.твердосплавную смесь, засыпали ее в кольцевой паз стальной заготовки и прессовали при давлении 20 300 МПа. На уплотненный твердосплавный материал насыпали припой состава 2001+1 Р, остальное Со и проводили пропитку при 1150-1180 С.Аналогичные уплотнения получали из шихты, мас. : 85 СгС+15 Их, засыпали ее в кольцевой паз стальной за -; готовки и прессовали при давлении 300 МПа. На уплотненный твердосплав" ный материал засыпали припой состава ЗО 20 М+1 Р, остальное Сц и проводили пропитку при 1150-1180 С.Далее на лазерной установке непрерывного действия ЛГН"Кардамон" мощностью 800 Вт обрабатывали торцо" вую поверхность уплотнительных...

Номер патента: 1476219

Опубликовано: 30.04.1989

Авторы: Борсук, Пимштейн, Погодин

МПК: F16J 13/22

Метки: давления, затвор, сосуда

...нижней части имеются направляющие 12 и реечные элементы 13, а на фланце направляющие 14 и привод 15. Поперечные участки фланца 16 имеют углубления 17, куда 45 при подъеме плит входят их блокировочные элементы 18. Фланец контактирует с плитами по наклонным несущим поверхностям 19 и 20 Г-образных выступов, Угол наклона поверхности 19 фланца и поверхности 20 плит выбран так, чтобы касательные силы на них были минимальными, и определяется в зависимости от величины поперечных размеров отверстия бокового ввода, При этом исключается взаимное смещение несущих наклонных поверхностей фланца и плит, На внутренней поверхности крышки выполнены поперечныеканавки 21 для ответных краевых выступов 22 фланца.Затвор работает следующим образом.Крышка 2...

Номер патента: 1476220

Опубликовано: 30.04.1989

Авторы: Давыдов, Захаренко, Козачек, Новиков, Романенко

МПК: F16J 15/28

Метки: уплотнение, штока

...над уплотнительными элементами смежной уплотнительной камеры, скребковые маслосъемные газоплотные элементы и выполнен канал, в конце которого размещен клапан. Составитель А.ФроловТехред М.Дидык Корректор Л,Патай Редактор М.ТовтинЗаказ 2145/37 Тираж 722 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 1 14762Изобретение относится к уплотнительной технике, в частности уплотнению штоков, совершающих возвратнопоступательное движение и работающихс загрязненными средами, и может 5быть использовано в уплотнительныхустройствах поршневых компрессоров.Цель изобретения - повышение надежности...

Номер патента: 1476221

Опубликовано: 30.04.1989

Авторы: Бережной, Боровик, Гулый, Марцинковский

МПК: F16J 15/44

Метки: вала, уплотнение, щелевое

...так, что имеется по крайнеймере одна перпендикулярная оси вала3 плоскость, пересекающая (или касаю25щаяся) обе граничные линии 6, 7.На Фиг.2 на развертке рабочей поверхности 5 показан след 8 плоскости, перпендикулярной оси вала 3, который касается обеих граничных линий6, 7.ЗОГраничные линии б, 7 могут бытьплавными или ломаными кривыми, эквидистантными или незквидистантными,Втулка 1 может быть выполнена раз"личной Формы, например: цилиндрическая поверхность втулки 1 повторяетФорму рабочей поверхности 5, т.е.вся внутренняя поверхность 5 втулки1 является рабочей поверхностью (поверхностью скольжения) 5; втулкаимеет Форму обычного цилиндра, аее рабочая поверхность (поверхностьскольжения) 5, обращенная к валу 3,ограничена с торцов двумя...

Номер патента: 1476222

Опубликовано: 30.04.1989

Авторы: Марцинковский, Черепов

МПК: F16J 15/447

Метки: лабиринтное, уплотнение

...наружнаяповерхность которой снабжена лункамчередующимися с гладкими цилиндричекими участками, при этом лунки навтулке расположены с осевым смещением относительно лунок на обойме. перемычками 4 стками цилиндрирасположеннымиебнями 6 перемыбоймой участкелка 7, наружная снабжена лунками ладкими цилчнд, при этом лунки ы с осевым смео лунок обоймы, ока уплотняемой е выполнены с При движении потокод действием перепадвдоль щели уплотнительного зазора между обоймой 2 и втулкой 7 рабочая среда дросселируется между цилиндрическими участками 5 и 9 и попадает5 в лунки 3, 8, которые препятствуют окружному перетоку рабочей среды, что повышает гидравлическое сопротивление щели.Под действием центробежных сил ра бочая среда, попавшая в лунки 8 во...

Номер патента: 1479773

Опубликовано: 15.05.1989

Автор: Павлов

МПК: F16J 1/00

Метки: газостатической, поршень, разгрузкой

...22 - 24. Со стороны торца ) втулки 15 осевой канал 20 перекрыт заглушкой 25, а со стороны боковой поверхности втулки 15 радиальные каналы 23 и 24 перекрыты заглушками 26. В крайних положениях поршня 1 радиальные каналы 17 ступени меньшего диаметра плунжера 14 совмещены с одним из радиальных каналов втулки 15.Между внутренней поверхностью расточки поршня по диаметру 0 и наружной поверхностью плунжера по диаметру В выполнен зазор 27. Между боковой поверхностью плунжера 14 пе диаметру Й и внутренней поверхностью втулки по диаметру й выполнен зазор 28. Наличие зазоров 4,27 и 28 обеспечивает возможность радиального смещения поршня 1 под действием сил инерции и давления газа. Всасывание и нагнетание газа производится через соответствующие...

Номер патента: 1479774

Опубликовано: 15.05.1989

Авторы: Гусев, Давыдов, Дорошенко, Маслихов, Осипов, Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...поверхностью. 30 В крайних положениях кольца 3 трения канал 8 может быть закрыт или открыт.Уплотнение работает следующим образом, 35 Перед пуском в работу торцового уплотнения его элементы находятся в положении, изображенном на фиг.1. Уплотнительные кольца 2 и 3, 4 и 5 40 трения находятся в контакте, образуя два уплотнительных стыка.Аксиально подвижные кольца 2 и 3 трения под действием упругого элемента 9 находятся в крайнем правом 45 положении, При этом канал 8 для отвода затворной жидкости перекрыт цилиндрической поверхностью кольца 3 трения и разобщен с полостью 6.По мере заполнения полости 6 затворной жидкостью через канал 7 в ней повышается давление до тех пор, пока суммарное усилие на аксиально подвижные кольца 2 и 3...

Номер патента: 1481546

Опубликовано: 23.05.1989

Авторы: Балон, Буракова, Вурье, Карпов, Перстнев

МПК: F04B 1/20, F16J 1/08

Метки: гидромашины, поршень, составной

...на фиг. 2 - сечение А - А на фиг. 1; на фиг, 3 - поршень с вкладышем, хвостовик которого выполнен в виде сферического сегмента; на фиг, 4 - вариант крепления вкладьппа в поршне; на фиг. 5 разрез Б - Б на фиг, 4.Составной поршень выполнен в виде полого корпуса 1, в котором установлен вкладыш 2, образующий со стенками внутренней расточки 3 каналы 4. Корпус поршня 1 имеет на конце головку 5 со сферической поверхностью. Вкладыш 2 выполнен с хвостовиком 6, который может быть выполнен в виде конуса 7 со сферическим торцом 8 или в виде сферического сегмента 9. Сферическая поверхность головки 5 и сферический торец вкладыша выполнены одинакового радиуса и образуют шаровую опору, причем сферические поверхности головки 5 и торца вкладыша разделены...

Номер патента: 1481547

Опубликовано: 23.05.1989

Авторы: Карсаков, Лапынин, Строков, Фомин

МПК: F16J 15/32

Метки: гидроцилиндра, уплотнение, штока

...фиг. 1 показано уплотнение, общий вид; на фиг. 2 - узел с регулируемым элементом. Устройство содержит гидроцилиндр 1 с крышкой 2, шток 3, эластичный уплотнительный элемент 4 на штоке 3, за которым расположен ввод в штоковую полость в виде канала, образованного сферической поверхностью крышки 2 гидроцилиндра и сопрягаемой с ней поверхностью втулки 5, причем втулка 5 установлена упруго посредством пружины и взаимодействует с уплотнительным элементом 4. Кроме того, камера, образованная вводом в штоковую полость и уплотнительным элементом 4, соединена со сливом.Уплотнение работает следующим образом.При подаче жидкости в штоковую полость она эжектируется между сферическими поверхностями крышки и втулки и перед уплотнительным...

Номер патента: 1481548

Опубликовано: 23.05.1989

Авторы: Гожев, Гордиенко, Свердлов, Соколов, Сысоева, Черкасов

МПК: F16J 15/46

Метки: герметизации, продуктопроводов, сварных, соединений

...герметик типа ния его структуры, я текучесть герметирогреве его свыше ов прогрет до 50 - лубокое проникновелучше всего испольнепосредственно поеобходимости можно часток трубы любымдо тех же темпровести пропиткч,1481548 Формула изобретения Составитель А. ФроловРедактор В. Папи Техред И. Верее Корректор Л. ПатайЗаказ 2664/39 Тираж 722 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 однако в этом случае надо принимать меры, чтобы в шов до этого не попала влага, либо прогревать гарантировано выше 100 С с тем, чтобы влагу испарить.Обычные методы пропитки - обмазка кистью...

Номер патента: 1482841

Опубликовано: 30.05.1989

Авторы: Вдовин, Денисенко, Егоров, Колесник, Облезов, Усачева

МПК: B65D 5/08, F16J 13/00

Метки: емкости, затвор, люка, транспортной

...во втулке 5, уплотнение 6, размещенное со стороны внутренней крьппки 3,поворотно-эксцентриковый механизм 7,наружную крьппку 8 и болт 9, установленные на осях 10 и 11, барашковую 26гайку 12. Втулка 5 установлена внут-.ри цилиндрической обечайки люка 13емкости 1 и скреплена с обечайкой люка 13. Поворотно-эксцентриковый механизм содержит ось 14, кулачок 15с Г-образным рычагом 16, опорную шай-бу 17, винт 18 регулировки предвари. тельного поджатия внутренней крышки 3к уплотнению 6, стопорную гайку 19,установленные на оси 2,Затвор люка транспортной емкости35работает следующим образом.При открытии затвора люка отвинчивают барашковую гайку 12, поворачивают откидной болт 9 и открывают наружную крышку 8 поворотом вокруг оси11. Поворотом...

Номер патента: 1483133

Опубликовано: 30.05.1989

Автор: Антонов

МПК: F16J 15/44

Метки: вала, высокотемпературной, полости, уплотнение, щелевое

...зазора приводит к противоположным результатам. Тепловые трубы 6 преимущественно чередуются с охлакдаюшими каналами 8, равномерно распоеделяясь в теле элемента 2.1-1 З внутренней поверхности элемента 2, обращенной к валу, нанесен легкоистирз емый при касании слой 13 вещества с антифрикционными свойствами.При исполнении уплотнения согласно фиг. 4 в корпусе 3 уплотнительный элемент 14 Выполнен в виде отдельной кольцевой детали, центрированной относительно 55 1(орпуса 3 и крышки 15 при помоши радиально цснтрируюших элементов 16, входяших в радиальные пазы 17. При таком креплении элемент 14 свободно расширяется в радиальном направлении под действием перепада температур, сохраняя центровку относительно оси машины и концентричность...

Номер патента: 1483143

Опубликовано: 30.05.1989

Авторы: Левкин, Мухин, Родионов, Юнусов

МПК: F16J 15/16

Метки: узел, уплотнительный

...уплотняют с помощью деформируемой прокладки 9. В кольцевую расточку головки штуцера 5 устанавливают прокладку 8. Вращая маховик 4, выводят резьбовую втулку 3 в максимально возможное верхнее положение до контакта 5 10 15 20 25 30 35 40 45 50 55 стопорного кольца 7, двигающегося вместе с ниппелем 2 в цилиндрической расточке корпуса 1, с резьбовым участком 21. Ориентируя грани, выполненные на всю высоту головки штуцера 5, вдоль паза 23 корпуса 1, вводят головку штуцера 5 внутрь корпуса на глубину большую, чем сумма высот головки штуцера 5 и граней 25, при этом центральный выступ 27 поднимает шарик 13, отрывая его от седла 12. Затем, поворачивая корпус 1 на 90 в любую сторону, вводят в паз 23 грани 25, используя энергию сжатой...

Номер патента: 1483144

Опубликовано: 30.05.1989

Авторы: Соколов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: аппарата, валу, торцового, уплотнения, установки

...1 аппарата и корпусом 2 уплотнения затвердеваюшее вещество (эпоксидную смолу), которое представляет собой жидкость. После затвердевания вешества уплотнение фиксируют при помощи шпилек 24 и гаек 25 на фалнце 1 аппарата.Затем снимают прямоугольные монтажные планки 21 и при помощи болтов 20 перемешают втулку 15 до упора в кольцо 26 4 с (фиг. 2).После затвердевания (пол имеризации) эпоксидной смолы получают профильное кольцо 27 по форме зазора между фланцем 1 аппарата и корпусом 2 уплотнения, которое может быть использовано на данном аппа рате многократно.Корпус 2 уплотнения может быть изготовлен с дополнительным нижним кольцом 28 (фиг. 3), которое после полимеризации затвердеваюшего вешества остается при демон.таже уплотнения на фланце...
