Номер патента: 243354

Опубликовано: 01.01.1969

Авторы: Еделькин, Ефимов, Климова, Орлов, Чернилевский

МПК: F16J 15/10

Метки: разъемного, соединения

...надежнее и отличается от известных тем, что на торцах сопрягаемых деталей выполнена полость таврового сечения, в которую помещено прямоугольное фторопластовое кольцо, заполняющее эту полость при затяжке соединения. бражено уплоткое кольцо 1 в ной посадочныверхностями содеталей выполя 3, в которую. С, Чериилевский, Г, В.ф На чертеже схематично изо нение, содержащее металличес торцовой полости 2, образован ми диаме 1 рами Д 1 и Д и по прягаемых деталей. На торцах иена полость таврового сечени помещено прямоугольное кольцо 4, заполняющее эту полость при затяжке соединения,При больших диаметрах уплотнительных колец рекомендуется создавать дополнительный объем 5 для компенсации избытка объема кольца за счет колебаний допусков.Предмет...

Номер патента: 243357

Опубликовано: 01.01.1969

Авторы: Балдин, Пушкарев, Спектор

МПК: F16J 15/28

Метки: вакуумный, шлюз

...и неподвижный герметизирующие элементы,Предлагаемый шлюз проще и отличается от известных тем, что его герметизирующие элементы выполнены в виде двух полуцилиндров, притертых один к другому по плоскости разъема, причем подвижный герметизирующий элемент имеет, полость для установки образца, а неподвижный - каналы, связывающие с вакуумом полость установки образца при проводке его через шлюз и кольцевую полость меткду уплотнениями.На чертеже схематично изображен предлагаемый шлюз в продольном разрезе, а также подвижный и неподвижный полуцилиндрическце герметизирующие элементы в поперечном разрезе.1 Плюз содержит помещенные:в общем коргусе 1 подвижный 2 и неподвижный 3 герметизирующие элементы. В,подвижном гермети 10 Вакуумныи шлюз,...

Номер патента: 244830

Опубликовано: 01.01.1969

Авторы: Ковалис, Колесников, Конструкторское, Лебедев, Павлов, Уткин

МПК: F16J 15/46

Метки: 244830

...охватываемая гибким переходным элементом, закрепленным па обойме и контактирующим с уплотняемой подвижной частью через промежуточную антифрикционную накладку.Описываемое уплотнение огличается от известных тем, что эластичная надувная камера выполнена из составных элементов, которые оканчиваются полузамкнутой полостью и имеют на одном конце кольцевые выступы, а на другом - кольцевые впадины соответствую. щей формы, ооразующие при стыковке замок,Это упрощаег монтаж и демонтаж уплотнения,Иа фиг. 1 изображено описываемое устройство; на фиг, 2 - эластичная камера с замковым устройством.Уплотнение содержит обойму 1, в которую помещена эластичная надувная камера 2, охватываемая гибким переходным элементом 5, закрепленным на ооойме и...

Номер патента: 246238

Опубликовано: 01.01.1969

Авторы: Воронин, Двугрошева, Коньков, Федосеев

МПК: F16J 1/10

Метки: исполнительный, орган

...п шток соединен с О мент (например,номной пружино с пружиной порши орган, пр стемах управл й в цилиндре штоком, отли овышения чу поршнем чере мембрану) и й, работающе ня. Известны исполнительные органы, предназначенные для работы в системах управления, содержащие размещенный в цилиндре подпружиненный поршень со штоком.Но в этих исполнительных органах трение поршня о стенки цилиндра влияет на характер зависимости перемещения штока от давления рабочей среды,В предлагаемом исполнительном органе с целью повышения чувствительности его шток соединен с поршнем через упругий элемент и снабжен автономной пружиной, работающей параллельно с пружиной, поршня.На чертеже схематически показан предлагаемый исполнительный орган.Исполнительный орган...

Номер патента: 246649

Опубликовано: 01.01.1969

Автор: Куфман

МПК: F16J 15/40, H02K 5/12

Метки: вала, радиальное, ротора, уплотнение, электрическоймашины

...вкладышем 1, кор пусом и крышкой установлены уплотняющие кольца 6, изготовленные из пластика на основе каучука, поливииилхлорида или фторопла:та. Кольца установлены в концентрических канавках, выполненных во вкладыше или корпу- ЗО се уплотнения, и об верхностями корпус 7 - 11.В камеры 7, 9, 11 но уплотняющее мас 0,3 - 0,5 кг/с,ие выше Из отверстия 12 мас стиям 18 подводится из которой попадает ся поверхностями,Камера 8 соединен Гаким образом, на вкладыш деиствуют ак. сиальные силы: от давления газа, находящего ся в статоре; от давления газа в камере 8 в сторону статора; от давления уплотняющего масла в камере 11; от давления масла в камерах 7 и 9.Торцовая эффективная площадь в камере 11 выбирается равной сумме эффективных торцовых...

Номер патента: 248406

Опубликовано: 01.01.1969

Авторы: Ослопов, Усольцев

МПК: F16J 1/10

Метки: гидроцилиндра, начального, увеличения, усилия

...устройство для увеличения начального усилия гидроцилиндра, в котором поршень кинематически связан со штоком посредством рычажной системы, точки опоры которой находятся на цилиндре.Отличительной особенностью предложенного устройства является то, что поршень выполнен полым, рычажная система расположена внутри этои полости и образована угловыми рычагами, неподвижные точки опоры каждого из которых расположены на соосной со штоком втулке, опирающейся на дно цилиндра, другие точки опоры расположены на поршне. Своей изогнутой частью рычаги упираются в конусную шляпку штока.Такая конструкция позволяет установить устройство в гидроцилиндре с гладкими стенками. 1 а чертеже показано описывао в разрезе.Устройство для увеличения налия...

Номер патента: 249128

Опубликовано: 01.01.1969

Авторы: Соколов, Челноков, Шашков

МПК: B61F 5/10, F16J 7/00

Метки: поршня, уплотнение, штока

...гасителя колебаний, включающие в себя эластичное кольцо, помещенное в зазоре между цилиндром и штоком и прикрепленное наружной поверхностью к цилиндру. Однако эти уплотнения недостаточно надежны в эксплуатации.Предлагаемое уплотнение отличается от известных тем, что кольцо внутренней поверхностью соединено с промежуточным элементом, который снабжен самоуплотняющимися манжетами и фрикционно связан со штоком при перемещении его на расчетную величину хода поршня и подвижным относительно штока при перемещении его на величину, большую расчетной. Это повышает надежность работы.Отличие состоит также в том, что промежуточный элемент выполнен в виде втулки с выступом на наружной поверхности, который входит в паз цилиндра с возможностью...

Номер патента: 249599

Опубликовано: 01.01.1969

Авторы: Йческая, Каминский, Романенко, Синиченко

МПК: B29C 37/00, B29D 31/00, F16J 15/10 ...

Метки: кольцевых, полимерных, прокладок

...изготовления кольцевых прокладок из полимерных материалов срезанием ленты с заготовки, имеющей форму тела вращения, с последующим соединением концов ленты, По этому способу ленту срезают с боковой поверхности цилиндрической заготовки и полученную прямую ленту деформируют роликами или на шаблонах необходимого радиуса для придания ленте кольцевой формы, При таком изгибании ленты в плоскости, параллельной ее основанию, происходит образование на ленте радиально направленных гофр, что ухудшает товарный вид прокладки, герметичность соединения с применением такой прокладки, а сам способ трудоемок в осуществлении.По предложенному способу ленту срезают с боковой поверхности заготовки, имеющей форму усеченного конуса, Это обеспечивает...

Номер патента: 249866

Опубликовано: 01.01.1969

Авторы: Кольченко, Проектный, Украинский, Шпренк

МПК: F16J 15/54

Метки: 5лиот, валаш, гс1, уе, уплотнение, х1ш-=, •ipi

...корпуса и вала;и - количество дисков вала;гг - 1 - соответственно количествогребней в корпусе.иг. 1 схематично изображено описыуплотнение с эпюрой распределения й; на фиг. 2 - вариант выполнения ния с одним гребнем. Уплотнение содержит составной гребенчатый корпус 1, количество ступеней которого определяется несущей способностью вала.В корпусе размещен уплотненный с двух сто рон вал 2 с дисками 3, чередующимися с гребнями 4 корпуса. Тело вала выполнено ступенчатым и в местах уплотнений 5 диаметры его превышают диаметры в промежутках между дисками вала,1 О При осевом, осциллирующем перемещениивращающегося или невращающегося вала за счет разности его диаметров, определяющей количество встречно перетекающей жидкости через радиальные...

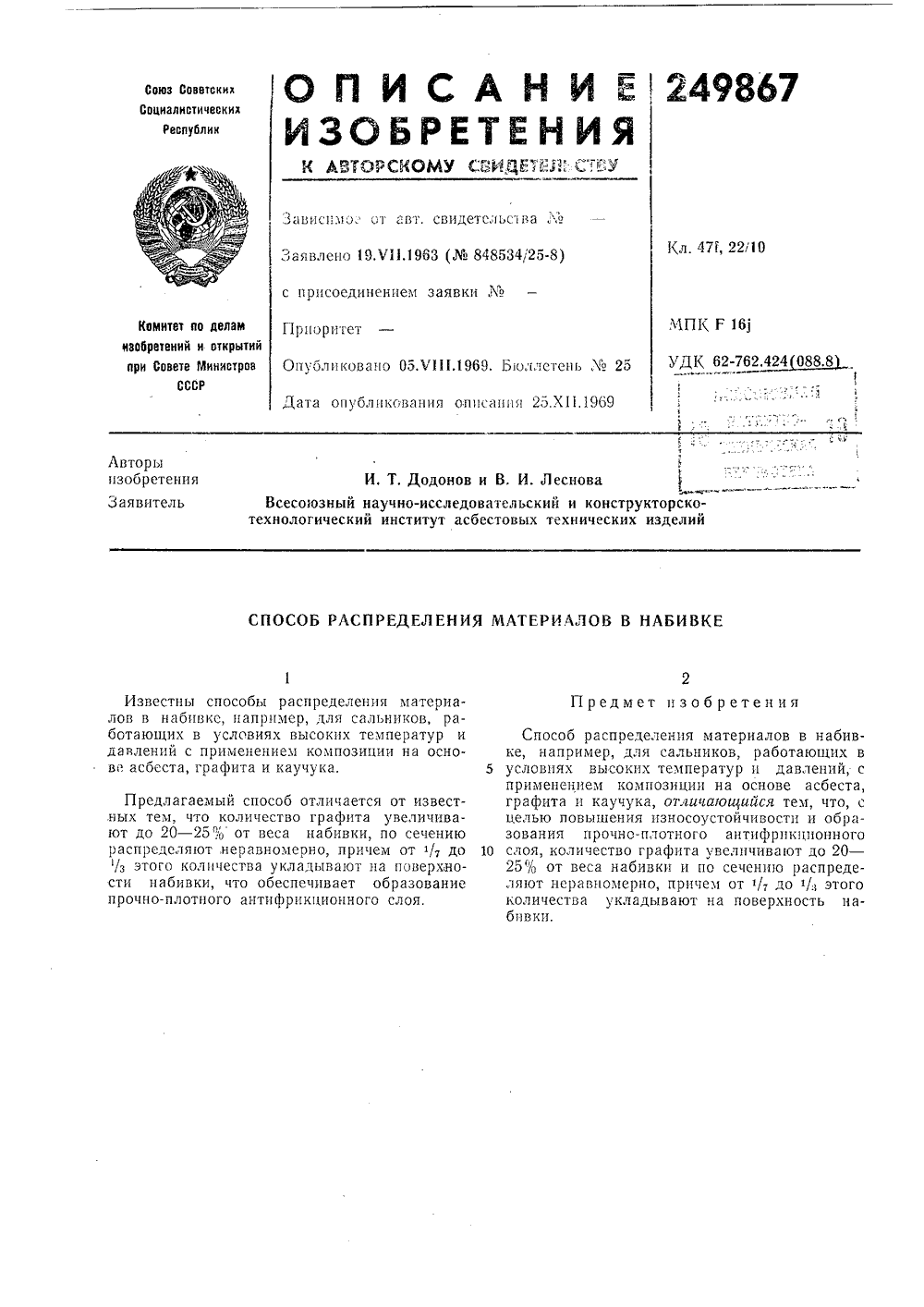

Номер патента: 249867

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Додонов, Конструкторско, Лескова

МПК: F16J 15/20

Метки: набивке, распределения

...И, Т. Додонов и В. И. Леснова Всесоюзный научно-исследовательский и констртехнологический институт асбестовых технических кторско- изделий СПОСОБ РАСПРЕДЕЛЕНИЯ МАТЕРИАЛОВ В НАБИ особы распределения материанапример, для сальников, раловиях высоких температур и менением композиции на оснофита и каучука. Предмет изобретения Известны слов в набнвкботающих вдавлений с прве асбеста, гра Предлагаемыи способ отличается от известных тем, что количество графита увеличивают до 20 - 25 ОО от веса набивки, по сечению распределяют, неравномерно, причем от 1/, до /, этого количества укладываот на поверхности набивки, что обеспечивает образование прочно-плотного антифрнкпионного слоя. Способ распределения материалов в набивке, например,...

Номер патента: 249868

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Додонов, Конструкторско, Леснова

МПК: F16J 15/20

Метки: клея, пропитки, состав

...опубликования описания 25.Х 11.196 МПК Г 161УДК 678.026.2(088 Комитет оо дел аобретеннй и открытийори Совете МинистровСССР Авторыизобретения, Додонов и В. И. Лесновчно-исследовательский и кнститут асбестовых техни Всесоюехнолог ый иеский явит иструских торск здели ОСТАВ КЛЕЯ ДЛ ПИТКИ Предмет изобретения состав клея длясальниковых наб канизирующую пропитки, преиму ивок, содержащии группу и наполни Состав клея сальниковых вулканизирующ личаюи 1 ийся т питываемому и ных свойств, к тического беру серы 0,2 - 0,3% мыи состав отл о каучука натур рут 5 - 13%, ти 3% и графита ет пропитываем кционные свойс тчается от извест ального или синте- рама 0,03 - 0,05%, - остальное.ому изделию высова. 10 Известен шественно каучук, влу тель. Предлагае...

Номер патента: 249869

Опубликовано: 01.01.1969

Авторы: Додонов, Леснова, Ячник

МПК: F16J 15/20

Метки: набивки

...работающих в агрессивных средах, с применением композициица основе асбестовой нити, смазки, графита изагустителя.Предложенный способ отличается от известьых тем, что пропитку производят при температуре 80 в 1 С, причем подогревают кубовую фракциго фторсодержащей смазки, добавлягот при церелгешивации графит чешуйчатыйи каолиц,После этого при плетении пропитывают асбестовые пити составом, например (в %):кубовая фракция фторсодержащей смазки 65 - 70графит чешуйчатый 24 - 31каолиц остальное Введение кубовой фракгцш смдзки в сочетании с графит таком соотношении позволило тельцуго работу цабивок в ко ги окислителями и агрессивными средами пргысоких нагрузках и большом числе оборотоврущихся поверхностей. Способ изготовления набивки,...

Номер патента: 250627

Опубликовано: 01.01.1969

Авторы: Бондарев, Дербаремдикер, Панфилов

МПК: F16J 15/32

Метки: уплотнения, штока

...устройство. 25Направляющая 1 штока 2 закрывает сверху рабочий цилиндр 3. В направляющей штока имеется резиновое кольцо 4, препятствующее выходу жидкости через зазор между направляющей и штоком, 3 Резиновое кольцо 5 зажатогайкой 7 и уплотняет неподвижно д направляющей с резервуаром 8.Уплотнение штока 2 на выходе выполнено с основной манжетой 9, которая поджата конической пружиной 10 через шайбу 11.Наиболее надежным и долговечным уплотнителем в условиях пыли, грязи и воды является резиновая манжета с профилированными кольцевыми канавками на внутренней поверх. ности, обхватывающей шток. Такая манжета 12, посаженная с некоторым натягом на шток 2, опирается на жесткую опору - поверхносгь гнезда обоймы б - и устанавливается без обжима по...

Номер патента: 250691

Опубликовано: 01.01.1969

Автор: Всесоюзный

МПК: B28C 5/16, F16J 15/40

Метки: гипростроммашина»

...маслом камеры из эластичного материала,Такое отличие обеспечивает надежную герметизацию кольцевого зазора, образованного вертикальным лопастным валом и неподвижным стаканом.На чертеже схематически, изображен в разрезе вибробетоносмеситель с предлагаемым устройством,На раме 1 смонтирован корпус 2 с укрепленными на нем вибраторами 3. Внутри корпуса по его вертикальной оси консольно установлен стакан 4, внутри которого размещен вертикальный вал 5 привода б, смонтированного под корпусом на раме 1. Верхний конец вала 5 посредством шпонки 7 и гаек 8 соединен с хвостовиком 9 пустотелого лопастного 5 вала 10, установленного соосно стакану 4.Герметизация соединения приводного вала 5 и лопастного вала 10 осуществляется крышкой...

Номер патента: 251308

Опубликовано: 01.01.1969

МПК: F16J 13/08, G01M 3/02

Метки: 251308

...в виде мембраны, а внутри одного из флан цев смонтированы поворотные кулачки, соединенные между собой гибкой связью.Эти отличия обеспечивают ускорение монтажа и демонтажа и улучшение герметизации.На чертеже показана описываемая 15 заглушка.Она содержит нижний 1 и верхний 2 фланцы, Между фланцами и прижимными элементами 3 и 4 зажата резиновая мембрана б. Через центральное отверстие в штуцере б по лость элемента трубопровода 7 и полость под мембраной сообщаются с источником испытательной среды.В пазу верхнего фланца 2 размещены дугообразные поворотные кулачки 8, соединенные 25 между собой гибкой связью - резиновым жгутом 9. Испытуемый элемент трубопливается в приспособлениях,двинутые кулачки 8 возвращасостояние под действием...

Номер патента: 251309

Опубликовано: 01.01.1969

Автор: Алексеев

МПК: F16J 15/32

Метки: поршня, уплотнение

...с описываемым уплотнением.Уплотнитель 1 расположен в канавке 2 поршня 3. Канавка имеет преимущественно, прямоугольное сечение.Уплотнение представляет собой кольцо Я-образного сечения, скругленное по внутреннему А и наружному Б диаметрам. Радиус округлений выбирается близким к половине высоты поперечного сечения кольца.Кольцевые канавки (две или более), обеспечивающие 5-образность сечения кольца, расположены на разных диаметрах. Глубина канавок несколько больше половины ширины поперечного сечения кольца, а их суммарная ширина несколько превышает величину радиального поджатия уплотнения при сборке.В собранном состоянии ширина канавок должна быть минимальной, но взаимное прижатпе 5 противоположных стенок канавки нежелательно. При этом...

Номер патента: 252020

Опубликовано: 01.01.1969

Авторы: Дубовцев, Моторин

МПК: F16J 15/06

Метки: библиотека, техническая

...к из эластичного зъема неподдля калорифластичную прто, с цельюнения прпвыполнено вщей отверстткости с прион рамками Известно уплотнение разъема неподвииного соединения, например, для калориферов, представляющее собой эластичную проклад,ку. При гидравлическом испытании такие прокладки ненадежны, так как при давлении выше атмосферного они выдавливаются из ,р азъем а.Прокладка должна быть, выше буртика трубной решетки калорифера, но по этой причине, давление на внутреннюю часть прокладки становится больше сил трения о ее боковые поверхности (при допустимых на грузках сжатия прокладки между калорифером и прижимным фланцем).Предлагаемое уплотнение надежнее благодаря тому, что оно выполнено в виде жесткой диафрагмы, имеющей...

Номер патента: 252787

Опубликовано: 01.01.1969

Авторы: Бокарев, Попович, Фашмухов

МПК: F16J 15/34

Метки: охлаждаемое, торцовое, уплотнение

...9ольцу 10, установленному в корпусе 11 и удерживаемому от проворота штифтом 12. В корпусе штифтом 13 крепится втулка 14, которая служит для уплотнения охлаждающей жидкости и имеет перегородку 5 15 для разделения полостей 1 б и 17,Втулка крепится на валу 18 при помощивизитов 19. Герметичность всех соединений обеспечивается уплотнительными кольцами 20 - 22 и прокладкой 23. Вращающаяся часть 10 уплотнения устанавливается в рабочее положение относительно неподвижной части при помощи монтажной скобы 24. Уплотнение крепится к насосу 25 болтами 2 б и центрируется втулкой 27.15 Уплотнение работает следующим образом.Под действием гидростатического давлениярабочей жидкости и пружин 9 подвижное кольцо 8 плотно прилегает к неподвижному...

Номер патента: 252794

Опубликовано: 01.01.1969

Автор: Яковлев

МПК: F16J 15/40

Метки: абразивной, подшипниковый, работающий, среде, узел

...из-зева при больши си 1 вра плотнени но закрепленноина подшипнике 3, уствлено манжетой,проточена кольцеваб, через которые поподается струя жинием. Жидкость илий канавки через заи корпусом подшипиред манжетой от ппник. На неподвижщается каток 2которого осущеВ корпусе бс отверстияминию стрелки Бгаза под давледя из кольцевовалом роликазуют завесу пелаждают подши я канавка направледкости или газ, выхозор между ика, обраыли и ох Целью изобретенивование подшипникоабразивной средеДля этого в корпусецевую канавку,с отвдавлением охлаждагаза), образующейлем.На приведенном чшипниковый узел казивной среде. яется усоверше злаработающ ольших натруз ,вытачивают к ми для подачисреды (воды у перед уплоти я явл вого у при б узла ерстия ющей завес мет...

Номер патента: 253502

Опубликовано: 01.01.1969

Авторы: Горелов, Казаков, Платонов

МПК: F16J 15/40

Метки: камера, термовакуумная

...камеры, содержащие подвижный и неподвижный элементы, связанные расплавляемым герметичным затвором.Описываемая термовакуумная камера отличается от известных тем, что подвижный элемент камеры выполнен в виде рабочего органа типа пуансона, а неподвижный - типа матрицы. Подвижный и неподвижный элементы в процессе работы по закрыванию и открыванию камеры образуют герметичный затвор, заполненный охлаждаемым и нагреваемым расплавом, Это повышает производительность и упрощает конструкцию камеры.На чертеже изображена описываемая термовакуумная камера.Камера содержит подвижный элемент 1, выполненный в виде рабочего органа типа пуансона, и неподвижный элемент 2 типа матрицы.В процессе работы поршень 8 через шток 4 опускает или поднимает...

Номер патента: 254950

Опубликовано: 01.01.1969

Автор: Мошконов

МПК: F02B 55/02, F16J 15/34

Метки: контактного, торцового, уплотнения

...контактного торцовогония зазора между врацающейся де корпусом, включающее разрезное кол мещенное в канавке на вращающейся 15 подвижной стенке, отличаюпесся темцелью увеличения площади опорной п сти, по которой скользит кольцо, и ул условий смазки места контакта, центр ности канавки кольца смещен относ 20 оси вращения детали. уплотн талью ьцо, по или нечто, с оверхно учшенит окруж ительно е- и ротора 1 установ ольца 2, располо 4 окружности ка Изобретение относится к системам контактных уплотнений объемных роторны.; машин.Известны устройства контактного торцовогоуплотнения зазора между вращающейся деталью и корпусом, включающие разрезное кольцо, помещенное в канавке на вращающейся или неподвижной стенке.Предложенное устройство...

Номер патента: 255624

Опубликовано: 01.01.1969

МПК: F16J 15/00

Метки: 255624

...испытуемых уплотнений. Установка содержит рабочую камеру, заполненную рабочей средой и выполненную в виде цилиндрического корпуса 1, верхней и нижней торцовых крышек 2 и 3, на последней 5 из которых равномерно по окружности размещены устройства 4 для крепления пар испытуемых уплотнений б с неподвижным и вращающимся держателями б и 7, привод 8 для вращения держателей, нагружающее устрой ство 9 и контрольно-измерительную аппаратуру (на чертежах не показана).В рабочей камере, соосно с ней, размещеныосевой насос 10, направляющий аппарат 11, лопатки 12 которого создают поток среды за данных параметров, и кольцевая камера 13,в которую подается охлаждающая жидкость.Установка работает следующим образом.Осевой насос 10 создает циркуляцию...

Номер патента: 255714

Опубликовано: 01.01.1969

Авторы: Похлебин, Фетотов

МПК: F16J 13/02, F16K 31/363

Метки: затвор, пневмоприводом

...части корпуса имеется промывочный коллектор 9 с отверстиями, равнорасположенными под углом по всему кольцу коллектора. На верхней крышке 10 пневмопривода имеется кольцо 11, которое с опущенным клапаном 8 ооразует кольцевойкарман,При загрузке аппарата, работающего под давлением, сыпучим материалом кольцевой 2карман заполняется слоем материала, предохраняющим уплотнцтельную поверхность кла.пана от эрозии.Затвор работает следующим образом,После загрузки аппарата одцовременно подают сжатый воздух в нижнюю полость пневмопривода, а воду - в коллектор. Клапан под действием штока перемещается вверх, а кольцевая струя воды цз коллектора смывать 0 пыль ц частицы материала с уплотнцтельцойповерхности клапана ц эластичного уплотнения 4. В конце...

Номер патента: 256435

Опубликовано: 01.01.1969

Авторы: Иванов, Луковкин, Яковле

МПК: F16J 1/00

Метки: двигатель, искусственной, основе, рн-мышцы

...ко 30 ВИГАТЕЛЬ НА ОСНОВ Изобретение относится к исполнительным устройствам автоматических систем,Известен автогенератор механо-химических колебаний на основе РН-мышцы, содержащий корпус, внутрь которото заливается жидкость, шток с поршнем, связанньгм полимерными пленками с корпусом и передающим усилие на золотниковый распределитель автогенератора.Недостатками этого устройства является однократное использование рабочих жидкостей (кислоты и щелочи), прокачиваемых через рабочую камеру, а также постоянство амплитуды и частоты колебательных движений штока, обусловливающие использование прибора только в качестве привода насоса. Целью настоящего изОбеспечение требуемого,экспоненциального, квадкона движения штока.Сущность изобретения...

Номер патента: 256447

Опубликовано: 01.01.1969

Авторы: Лавров, Обухов, Ферапонтов

МПК: F16J 15/30, F16J 15/34

Метки: вала, торцовое, уплотнение

...уплотнение вала, в котором однаиз 11 тлотнясмых деталей Вращается ОтнОси.тельно дру.ой, снабженное уилотняющим гра фитовым кольцом, подпружиненным на однуиз деталей, от.11 яакщееся тем, что, с целью увеличения срока службы уплотнения, в уплотияющсм графитовом кольце выполнены расположенные ио его среднему диаметру от верстия, в которые установлены шарики дляразгрузки уплотняющсго кольца от осевых сиаий Изобретение относится к области станкостроения, а именно к торцовым уплотнениямвалов, например, для компрессоров.Извести торцовыс уплотнения валов, в которых одна из уплотняемых деталей вращается относительно другой, снабженные уплотняющим графитовым кольцом, подпружиненнымна одну из деталей.Предлагаемое торцовое...

Номер патента: 260232

Опубликовано: 01.01.1970

Авторы: Розенцвейг, Северодонецкий, Селезнева, Слуцкий, Чигиринский

МПК: F16J 15/56

Метки: герметизированной, передачи, полости, сосуда, усилия

...давлениями и упрощает конструкцию.На чертеже изображено предлагаемое устройство,Оно состоит из полого рычага 1, жесткосвязанного с упругим элементом, выполненным в виде тонкостенного стакана 2 и имеющим фланец 3 в виде двояковыпуклой линзы.5 Фланец зажат в стенках сосуда 4,Внутри стакана размещен воспринимающийусиление стержень 5, который связывает устройство с прибором. При этом конец стержня плотно вставлен в отверстие, имеющееся в 10 дне стакана.При изменении величины усилия, действующего на рычаг, связанный с упругим элементом, соответственно изменяется крутящий момент на стержне, под действием которого стер жень деформируется, т. е. изгибается пропорционально моменту относительно заделки сосуда. При этом жесткая система закрепления...

Номер патента: 260805

Опубликовано: 01.01.1970

МПК: F16J 1/08

Метки: 260805

...поршня в ее нижней части выполнены канавки, расположенные наклонно к ето оси, для вращения поршня относительно оси симметрии,Сущность изобретения поясняется чертежом, на котором схематически изображен описываемый лабиринтный поршень,На цилиндрической поверхности поршня 1 выполнены лабиринтные канавки 2, расположенные перпендикулярно оси ЛУ, и наклонные канавки 3 для вращения поршня вокруг оси УЛ. Канавки 3 выполнены на юбке поршня под расчетным углом а к оси ЛЛ. Лабиритный поршень соединен с крейцкопфом при помощи штока 4 с шаровым шарниром(на чертеже не показан), расположенным внижней части поршня.Под действием крутящего момента, прило 5 женного на коленчатом валу, лабиринтныйпоршень 1 перемещается вверх относительновтулки и сжимает...

Номер патента: 260862

Опубликовано: 01.01.1970

Авторы: Воцелка, Марченко

МПК: B66F 1/08, F16J 13/06

Метки: гидравлический, домкрат, задвижек, извлечения, корпусов, крышек, шпинделями

...междукоторыми расположен кольцевой поршень, асъемник - в виде втулки с конусным дном, 2имеющим отверстие под головку крышки задвижки, причем сам домкрат смонтирован наопорной подушке с вырезом под шпильки корпуса задвижки.На чертеже изображен предлагаемый тидравлический домкрат.Он представляет собой цилиндр, состоящийиз наружной втулки 1 и внутренней втулки 2,выполненной как одно целое с основанием,опирающимся на специальную подушку 3 и 3 имеющим в центре отверстие для прохода съемника 4. В съемник упирается кольцевой поршень а, заключенный между наружной и внутренней втулками и приводимый в движение рабочей жидкостью, перекачиваемой из резервуара насосом б,Перед установкой домкрата с задвижки предварительно снимаются приводная головка,...

Номер патента: 261051

Опубликовано: 01.01.1970

Авторы: Дубенко, Загребельный, Патон, Стесин, Цыганков

МПК: F16J 15/02

Метки: вакуумно-плотного, герметичной, гибких, камерой, соединения, труб

...гибких труб с герметичной камерой состоит в том, что трубу выполняют из полимерного материала с большим наружным диаметром, чем диаметр отверстия камеры, обжимают ее до размера, не превышающего диаметр отверстия камеры и вставляют в негополучая плотное соединение за счет релаксационного расширения трубы. Кроме того, обжатие могут производить путем втягивания конца трубы в отверстие камеры, как в фильеру.Предложенный способ позволяет повысить надежность соединения,Конструктивная схема способа соединения показана на чертеже,Гибкая труба 1, подведенная к подвижномуэлементу 2, например манипулятору, уплогнена в отверстии камеры 3 на участке А с использованием как упругой деформации, так 5 и релаксации, а на участке Б - с использованием...

Номер патента: 261054

Опубликовано: 01.01.1970

Авторы: Авербух, Елинсон, Филиппов

МПК: F16J 15/18

Метки: агрегата, барабанного, типа, уплотнительное

...печи установлен термостойкийнительный элемент, Кроме того, плавкольцо имеет, полость, в которую по кподается охлаждающая среда. Такое выполнение уплотнения повышает надежность работы вращающейся печи.На чертеже представлена общая схема описываемого уплотнения.Уплотнение состоит из корпуса 1, жестко связанного с барабаном, плавающего кольца 2 и фланца 3 неподвижного основания печи, Кольцо 2, снабженное каналами для подвода охлаждающей среды, располагается внутри корпуса и центрируется по его расточке. Зазор между кольцом и корпусом уплотнен сальником 4, поджимаемым грунд-буксой 5. Набивка сальника разделена на две части промежуточным кольцом 6, через которое осуществляется смазка сальника и может подаваться воздух или...
