F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 205429

Опубликовано: 01.01.1967

Авторы: Вит, Карел, Отто

МПК: F01C 21/08, F16J 15/28

Метки: роторно-поршневая

...корпуса 2вокруг своей геометрической оси 3, перемещающейся по окружности 4, центр 5 которой совпадает с осью корпуса. Уплотнение рабочих камер 6, 7 и 8, образующихся при вращении поршня, осу вляется уплотнительными элементами 9, установленными в вершинах поршня. Каждый элемент выполнен в виде уширенного гипотрохоидного свода с двумя боковыми направляющими 10, расположенными в соответствующих двух пазах 11 или (в варианте конструкции) в одном пазу вершины поршня с возможностью его радиального перемещения. Наруяная поверхность 12 0 свода соприкасается с огибающей поверхностью 13 корпуса, а периметр поршня с обращенными внутрь седловинами 14. Боковые стороны поршня снабжены камерами 15 сгорания, начало которых расположено от перед них по...

Номер патента: 206246

Опубликовано: 01.01.1967

Авторы: Адамович, Коган, Май, Теплов, Титов

МПК: F02F 3/04, F16J 1/06

Метки: внутреннего, двигателя, поршень, сгорания

...ложением между бобышками отверстий различной формы и размеров, а также применением местных утолщений или сужений,. А, Адамович, Н, И. Коган, Л, А. Государственный союзный научноинститут, Научно-исследовате автомобильной промышленносисследовательский автомобильн Поршни для двигателей внутреннего сгорания из алюминиевого сплава со вставкой, регулирующей тепловое расширение юбки поршня, известны,Описываемый поршень отличается от известных тем, что имеет вставку кольцеобразной формы или в форме кольца, залитую в нижнюю часть головки. Вставка имеет переменную по окружности жесткость, достигаемую за счет расположенных между бобышками поршня отверстий различной формы и размеров, а также применением местных утолщений или суяений по ширине...

Номер патента: 206879

Опубликовано: 01.01.1968

Авторы: Тимошинский, Якимов

МПК: F16J 13/20, F16K 31/52

Метки: временной, заглушки, полых

...последние помещены в пружинное кольцо.На чертеке изображено предлагаемое устройство.Устройство состоит из полого стержня 1, насаженных на него уплотнительного элемента 2, втулки 3, сухарей 4, штока 5 поршня гидравлического цилиндра б.К корпусу цилиндра б прикреплен курок 7.Сухари 4 выполнены с наружной рифл поверхностью и помещены в пружинное цо 8, которое поджимает их к стержню 1.При установке устройства в трубе 9 предварительное крепление заглушки и уплотнение трубы осуществляются посредством пружины 10. Рабочая среда, подаваемая под давлением в полый стержень через отверстия 11, 5 поступает в гидравлический цилиндр и приводит в действие шток 5, который, сближаясь с втулкой 3, раздвигает сухари 4. Сухари 4, заклиниваясь,...

Номер патента: 206960

Опубликовано: 01.01.1968

Авторы: Аверков, Вышелесский, Ехин, Калачев, Костылев, Кубарев, Курочкин

МПК: F16J 15/26

Метки: вала, уплотнение

...В описываемом уплотнении герметизация значительно улучшается.Сущность изобретения заключается в том, что уплотнительные кольца разделены промежуточным опорным металлическим кольцом и имеют торцовые кольцевые выточки, которыми они опираются на соответствующие торцовые кольцевые буртики, выполненные на корпусе и опорном кольце. Уплотнение вала, изображенное на чертеже, состоит из стального корпуса 1, расположенного на границе между турбиной 2 и насосом 3, В корпусе 1 неподвижно закреплены уплотнительные фторопластовые кольца 4 и б, разделенные промежуточным опорным кольцом б. Уплотнительные кольцаи 5 имеют торцовые кольцевые выточки 7,которыми они опираются на торцовые кольцевые буртики на корпусе 1 и опорном кол новленные элементы...

Номер патента: 207025

Опубликовано: 01.01.1968

Авторы: Андрущук, Центральный, Электрификации

МПК: F04B 53/02, F04B 53/16, F16J 15/46 ...

Метки: поршня, уплотнения

...а увеличивает лагаемое устня, например,атно-поступаПоршень упИзвестны устройства для упл ня, совершающего возвратнодвижение, состоящие из упруг торов, заполненных воздухом выведенный наружу. Отличительная особенность устройства состоит в том, что у торы симметрично устанавлив торцами цилиндра и торцовым ми поршня, снабженными упруг Такое выполнение устройств надежность уплотнения. На чертеже изображено пре ройство для уплотнения порш поршневого насоса. Поршень 1 совершает возв тельное движение в цилиндре 2лотнен упругими пустотелыми торами 3 и 4, заполняемыми воздухом через ниппель б, выведенный наружу. Торы симметрично установлены между торцами цилиндра и торцовыми 5 поверхностями поршня, снабженными упругими кольцами б и 7.Предмет...

Номер патента: 207606

Опубликовано: 01.01.1968

Авторы: Арзамасцев, Асфанди, Козлов

МПК: F16J 15/26

Метки: вала, уплотнение

...а т представля- мокомпенсиру- эластичными щее устещенн ого астичного чных саонцевыми тизируюим имеет остью б, цах проИзвестно уплотнени" вала, содержащее кольцевой уплотняющий элемент и охватывающее его обжимающее устройство.Предлагаемое уплотнение отличается от известных тем, что его обжимающее устройство выполнено в виде размещенного в перфорированном стакане эластичного патрубка, имеющего на торцах профилированные фланцы и являющегося одновременно дополнительным уплотняющим элементом, а основной уплотняющий элемент представляет собой набор элестичных самокомпенсирующихся колец с концевыми эластичными втулками. Это отличие обеспечивает надежность уплотнения и увеличивает срок его службы,На чертеже изображена конструкция...

Номер патента: 207607

Опубликовано: 01.01.1968

Автор: Чепоров

МПК: F16J 15/28

Метки: аппаратов, давления, сальник, самоуплотняющийся, сверхвысокого, штоков

...3. Между втулкой 3 и опорной втулкой установлена уплотнительная прокладка 1 с двумя стальными коническими кольцами 5, На наружной поверхности б дополни тельной втулки 3, вблизи торца 7, расположено уплотнительное кольцо 8 круглого сечения, обеспечивающее уплотнение между поверхностями корпуса 9 аппарата и дополнительной втулки 3.20 Для определения выхода из строя уплотнительного кольца 8 на наружной поверхности 10 большой ступени дополнительной втулки 3 выполнен продольный паз 11, сое диненный радиальной канавкой 12 с полостью 13 между втулками. Наружная поверхность б дополнительной втулки 3 за уплотнительным кольцом 8 выполнена по двум подвижным посадкам. Поверхность 14 по осадЗо ке на класс выше поверхности 15.207607 Предмет...

Номер патента: 207625

Опубликовано: 01.01.1968

Авторы: Литвер, Мироненко, Силовой

МПК: F03C 1/00, F16J 15/52

Метки: 207625

...цилиндры, содержащие корпус и плунжер с уплотнительным элементом в виде перекатывающейся резино-тканевой диафрагмы, закрепленной в корпусе, имеют низкий срок службы.5Описываемый силовой цилиндр отличается от известных тем, что, с целью увеличения срока службы силового цилиндра, резино-тканевая диафрагма выполнена конической и закреплена на торце плунжера, наружная по верхность которого также выполнена конической, а внутренняя поверхность корпуса представляет собой конус, меньшее основание которого обращено в сторону большего основания плунжера, Такая конструкция силового 15 цилиндра обеспечивает плотное прилегание диафрагмы к плунжеру и перекатывание ее без образования складок.На чертеже представлеройство в разрезе. 0Силовой цилиндр...

Номер патента: 207844

Опубликовано: 01.01.1968

Авторы: Ванкель, Иностранна, Нсу, Федеративна, Феликс

МПК: F16J 15/16

Метки: 207844

...им к противолежащей стенке паза, Кроме того, этот газ вместе с пружиной 12 будет прижимать уплотнительную планку 3 к скользящему башмаку 4, который, в свою очередь, будет прижат к внутренней стенке корпуса.Вместо скошенных сторон 9 скользящий башмак 4 может быть снабжен прорезями 13, которые уменьшают тепловоспринимающую 10 поверхность скользящего башмака.Поверхность прилегания 14 скользящего башмака к уплотнительной планке 3 может быть выполнена цилиндрической. В этом случае уплотнительная планка не выступает из 15 паза 2.Скользящий башмак 4 закрепляется винтами 15, отверстия под которые выполнены большими по сравнению с диаметром винта. Это обеспечивает необходимую свободу по ворота скользящего башмака.Скользящий башмак может быть...

Номер патента: 208394

Опубликовано: 01.01.1968

Автор: Шевченко

МПК: F16J 15/32

Метки: манжета, уплотнительная

...же увеличивается егопредела давления (500 к диапазон верхиг/сме и выше) . ава от меет в Предмет изобретен скоп раотняемой ы, отлиения на-манже- рабочую Уплотнител 25 бочей кромко поверхности чаюи 1 аяся те дежности и у ты, она имее 30 кромку полуккамера ва венУплотнительные манжеты с конической рабочей кромкой, поджимаемой к уплотняемой поверхности давлением рабочей среды, известны.Однако в известных уплотнительных манжетах надежность и срок службы недолговечны, В описываемой манжете повышается надежность и увеличивается срок службы,Сущность изобретения заключается в том, что манжета имеет вторую кольцевую рабочую кромку полукруглого сечения.Уплотнительная манжета изображена на чертеже.Она сочетает два элемента в одной конструкции и...

Номер патента: 209015

Опубликовано: 01.01.1968

Авторы: Литвинов, Пожарное

МПК: F16J 15/00

Метки: гидромашин, износостойкости, испытания, стенд-приставка, уплотнений, штоков

...выполнение стенда позволяет ускорить и удешевить испытания.На черте(е схематически изображен предлагаемый стенд, в продольном разрезе,Он,содержит цилиндр 1 со штоком 2, который уплотнен у обоих торцов цилиндра испытуемыми уплотнениями 8 и 4. Цилиндр снабкен штуцером 5 для присоединения к рабочей полости цилиндра гидромашины и пружиной б, связывающей шток стенда-,приставки е его цилиндром,В пространство между узлами уплотнений 5 по штуцеру подается рабочая жидкость, отводимая из одной полости цилиндра действующего насоса (на чертеже,не показан). В такт нагнетания рабочая жидкость, воздействуя на уплотнения, перемещает шток в гидроцилинд ре в сторону большей площади его сечения(вправо). Цикл изменения давления нагнетательной среды в...

Номер патента: 209158

Опубликовано: 01.01.1968

Автор: Богданов

МПК: F16J 15/40

Метки: вала, гидродинамическое, уплотнение

...основному авт. св.180441 обеспечивает уплотнение вала во время его вращения,Предлагаемое гидродинамическое уплотнение вала, кроме того, предотвращает вытекание уплотняющей жидкости из зазора между валом и гильзой после остановки вала. Для этого установленная на валу гильза с внутренними винтовыми канавками левого и правого направления, свободно подвешенная в корпусе на сильфонах, выполнена из двух частей. Одновременно с остановкой вала к плоскости, окружающей гильзу, подводится уплотняющая жидкость повышенного давления, под действием которой внешние торцы частей гильзы прижимаются к торцам выступа вала и уплотненного на валу кольца. Зазор между валом и частями гильзы перекрывается, в результате чего предотвращается вытекание уплотняющей...

Номер патента: 209929

Опубликовано: 01.01.1968

Авторы: Воронин, Всесоюзный, Зпштейн, Козлов, Конструкторско, Морозов, Полунина, Порошин

МПК: F16J 15/10

Метки: 209929

...улучшения свойств изделия по предложенному способу в качестве,пластификатора применяют жидкий нитрильный каучук с дибутилфталатом.Изготовление прокладочного материала осуществляют следующим способом.Компоненты асболатексной смеси, взятые в ,процентом соотношении: латекс ДБП4 - 6; сера 0,7 - 1,1; каптакс 0,2 - 0,5; ниозон Д 0,15 - 0,6; окись цинка 0,25 - 0,5; сурик железный 68,0 - 78,0; асбест 8,0 - 12,0; жидкий каучук СКН-1 5,0 - 7,0; дибутилфталат 1,0 - 3,0, перемешивают в мешалке открытого типа в течение 60 - 65 мин, причем жидкий каучук загружают в подогретом до 80 С состоянии. Затем на вальцах, имеющих одинаковуюскорость вращения валков, производят обкладку перфорированного каркаса полученной асболатексной массой....

Номер патента: 210780

Опубликовано: 01.01.1968

Автор: Иностранец

МПК: F16J 10/00

Метки: 210780

...цилиндра на чертеже не Предмет изобретения 0 Силовой цилиндр, имеющий дно и отличающийся тем, что, с целью улуч упрощения очистки его полости, крыш пится в цилиндре с помощью установ в посадочное место пружинного разом 5 кольца, имеющего выступы по наружн риметру, входящие в соответствующи дочные места, выполненные в стенке ра, а дно выполнено разъемным и кре цилиндре так же, как и крышка, Известны силовые цилиндры, дно и крышкакоторых выполнены за одно целое с цилиндром.Предложенный силовой цилиндр отличается от известных тем, что в нем дно и крышка съемные, Крышка крепится в цилиндре с помощью пружинного разомкнутого кольца с выступами по наружному периметру, входящими в соответствующие посадочные места, выполненные в стенке...

Номер патента: 211245

Опубликовано: 01.01.1968

Авторы: Гречко, Дорофеев, Комиссаров

МПК: F16J 13/08

Метки: крышкис, порное, соединения

...в дящих в 30 ся в крьИзвестны запорные устройства для соединения крышки с корпусом сосуда высокого давлепия. Крышка имеет радиально расположенныс выступы, к каждохту выступу прекрепляется зажим, а нижняя поверхность крышки контактируется с верхней поверхностью при помощи упругого кольца.Отличительной особенностью предложенного устройства является то, что в нем запорный элемент выполнен в виде нескольких дуговых секций, входящих в соответствующие проточки, имеющиеся в корпусе и крышке. При этом каждая секция снабжена приводом, состоящим из рейки и шестерни с осью, фиксируемой колпачком, приваренным к корпусу, а зазор между крышкой и корпусом герметизируется согнутой по месту соединения трубой, приваренной к крышке и к корпусу.На фиг,...

Номер патента: 211904

Опубликовано: 01.01.1968

Автор: Массарский

МПК: F16J 13/20

Метки: запор, затяжной

...запора,показан затяжной запор в про езе; на фиг. 2 - запор в закрыи; на фиг. 3 - запор в открытом ржит рычаг 1, связанный с коредством оси т, которая несет шар нирно установленный на винтах крюк 4, Ось 3 поворотная, выступает за пределы запора и имеет вырезы, совпадающие с закрытым пазом 5 на крюке 4. Для поворачивания оси 3 служит рукоятка б, а на цилиндрической поверхности оси сделан кольцевой паз 7, в который входит винт 8 для ограничения поворота оси с рукояткой.На крышке 9 запора имеется упор, выполненный в виде ползуна 10, взаимодействующего с эксцентриком 11. Положение эксцентрика фиксируется стопорным винтом 12. Ползун 10 в зависимости от поворота эксцентрика совершает поступательное движение, что позволяет регулировать...

Номер патента: 211949

Опубликовано: 01.01.1968

Автор: Цевелёв

МПК: F16J 15/00

Метки: болтовое, соединение

...нцами в н ки, от вышения нта установ полнен располо од Предложенное болтовое соединение нажимной планки и крышки применяется для подтяжки сальникового уплотнения в арматуре,Известные болтовые соединения, используемые для этой же цели, выполнены в виде откидного болта с проушиной, Болт крепится осью или пальцем в цилиндрическом отверстии фланца крышки, а откидной конец его крепится гайкой в вилке нажимной планки.Для такого соединения берется болт с проушиной, когорый крепится посредством осн.Монтаж и демонтаж такого соединения услоинен,Целью данного предложения является повышение надежности соединения и улучшение монтажа и демонтажа.Это достигается тем, что отверстие под болт выполняется коническим.По второму варианту, когда откидной...

Номер патента: 211961

Опубликовано: 01.01.1968

Авторы: Дрындин, Ленинградска

МПК: F16C 11/04, F16J 15/46

Метки: гидроприводу, шарнирное

...б постоянно поджимают кольца 5 к прилегающим пояскам обоймы.Усилие прижима регулируется кольцами 5 к рабочим пояскам обоймы винтами 8, путем 5 сближения упорной шайбы 9 с наружным уплотнительным кольцом.В целях самоустановки уплотнительнотонаружного кольца и гашения технологической непараллсльности прилегающих поясков обой мы уплотнигельного кольца 5 имеют внутреннюю канавку, куда устанавливается резиновое кольцо 10. Кольца 5 изготовлены из прессованной .древесины, внутреннее из них установлено на ось с определенным натягом, а на ружное - со скользящей посадкой,Во избежание попадания в зону внутреннеГо уплотнительного кольца посторонних Включений (дорожной пыли, абразивов и т. п.) с внутренней стороны обоймы 2 устанавливает ся...

Номер патента: 211975

Опубликовано: 01.01.1968

Авторы: Варшавский, Доценко, Золотаревский, Цкин, Яцкевич

МПК: F16J 10/02

Метки: движением, прямолинейным

...3,Цилиндр может быть использован в компрессорах и двигателях внутреннето сгорания и установлен так, чтобы наибольшая толщи на его стенки была направлена в сторону, об.ратную направлению вращения вала. редмет изобретения 5 Цилиндр для поршней с пр движением, с кольцевым цилиндр тиком, расположенным между оп лаждаемый по внешней повер костью, отличающийся тем, что,20 ранения кавитационной эрозии верхности цилиндра при минима не его стенки, на кольцевом бу щем симметричное сечение, выпо ли и овальная канавка между н,1Цилиндры для поршней с прямолинейным движением с кольцевым цилиндрическим буртиком, расположенным между опорами, и охлаждаемые по внешней поверхности жидкостью известны.Предлагаемый цилиндр отличается от известных тем, что на...

Номер патента: 211976

Опубликовано: 01.01.1968

Автор: Селедков

МПК: F16J 15/48

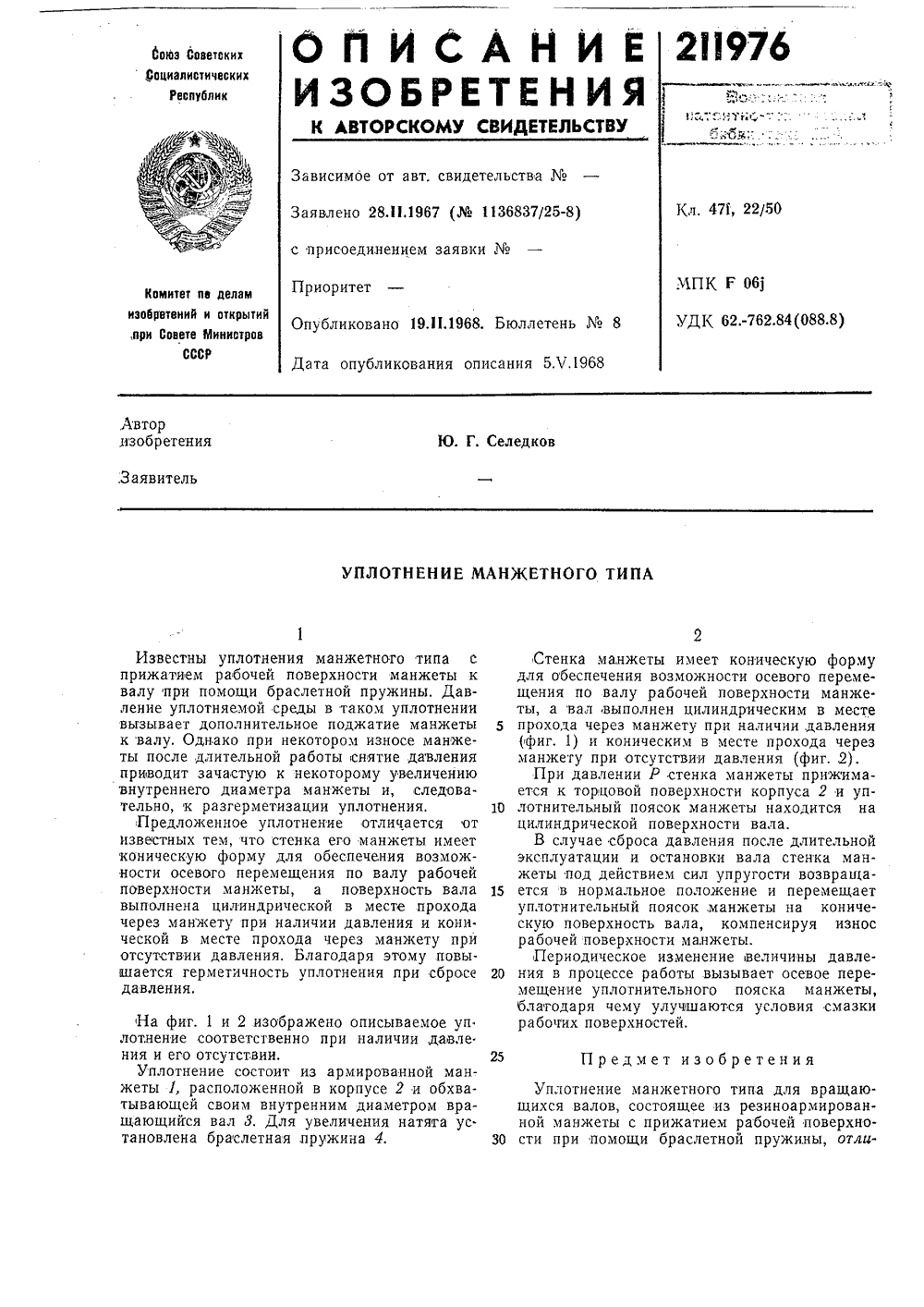

Метки: манжетного, типа, уплотнение

...пояска манжеты, Ола 1 годаря чему улучшаются условия смазки рабочих поверхностей. писываемое уп наличии давле л н Предмет изобрет Уплотнен ихся вал ой манже и при п Известны уплотнения манжетного типа с прижатием рабочей поверхности манжеты к валу при помощи браслетной пружины. Давление уплотняемой среды в таком уплотнении вызывает дополнительное поджатие манжеты к валу. Однако при некотором износе манжеты после длительной работы снятие давления приводит зачастую к некоторому увеличению внутреннего диаметра манжеты и, следовательно, к разгерметизации уплотнения.Предложенное уплотнение отличается от известных тем, что стенка его манжеты имеет коническую форму для обеспечения возможности осевого перемещения по валу рабочей...

Номер патента: 211977

Опубликовано: 01.01.1968

Автор: Селедков

МПК: F16J 15/32, F16J 15/54

Метки: вала, вращающегося, уплотнение

...сдвоенной манжеты, рабочие поверхности которой прижаты к рабочим поверхностям вращающейся и невращающейся деталей браслетными пружинами, Это позволяет повысить надежность и упростить конструкцию.На чертеже изображено уплотнение для вращающегося вала.Сдвоенная монолитная манжета 1 одной своей рабочей поверхностью посажена на вра. щающийся вал 2, а другой - на невращающуюся ступицу стакана 3, расположенного в корпусе 4.Герметизация покана 3 ссуществля наружному диаметру стается, например, уплотняю щим кольцом 5, Гибкие зле прижаты к рабочим псверхн пицы при помощи браслетньПри вращении вала манж 5 лять плавающее движениеа также имеет возможность благодаря чему улучшается поверхностей, Для ограниче мещения рабочие поверхнос О пицы...

Номер патента: 211978

Опубликовано: 01.01.1968

Автор: Макаров

МПК: F16C 33/78, F16J 15/54

Метки: вала, уплотнение

...теплоотводяи, охлаждаемой рабочей жидПредмет изобрет о Уплотнение вала, содержаще закрепленную на валу износост ную втулку, отличающееся тем увеличения срока службы уп снабжено теплоотводящей ребр5 изготовленной из теплопроводн а контактная втулка выполнен обхватывающей .своей утоненно ской частью цилиндрический в водящей втулки,е манж ойкую к ,что,с лотнения истой в ого мате а ступе й цилин ыступ т н Уплотнения, валов, содержащие мзакрепленную на валу износостойкуюную втулку, известны.Предложенное уплотнение отличается от известных тем, что оно снабжено теплоотводящей ребристой втулкой, изготовленной из теплопроводного материала, а контактная втулка выполнена ступенчатой, обхватывающей своей утоненной цилиндрической частью...

Номер патента: 212674

Опубликовано: 01.01.1968

Автор: Тутаев

МПК: F16J 15/30

Метки: надежности, повышения, торцового, уплотнения

...способ отличается от известного тем, что на одну из рабочих поверхностей уплотнения наклеивают последовательно несколько слоев капроновой ткани, чередующихся с тонкими слоями графитной пасты, затем это многослойное покрытие прессуют и сушат.Сущность способа заключается в следующем.На одну из рабочих поверхностей торцового уплотнения наклеивают, например, клеем38, капроновую ткань толщиной 0,1 - 0,15 мм. Через десять минут на ткань наносят тонкий слой пасты из хорошо просеянного литейного графита и клея Бфс объемным соотношением 1; 1, Далее, последовательно наклеивают слой капроновой ткани, наносят второй слой графитной пасты и наклеивают третий слой капроновой ткани. Покрытие прессуют в специальном приспособлении с удельным...

Номер патента: 212675

Опубликовано: 01.01.1968

Автор: Павлов

МПК: F16J 15/26

Метки: валов, вращающихся, сальник, уплотнения

...скольжения трущихся частей и уменьшения 15 потерь на трение, он снабжен вторым рядомрезиновых колец большего диаметраприлегающих к внутренней цилиндрической поверхности корпуса сальника, причем жесткие кольца, помещенные между резиновыми кольцами, 20 имеют сечение в виде ромба и выполнены из фторопласта,печива скол ьж отерьник,Резиносальника Известны сальники для уплотнения вращающихся валов, состоящие из нескольких одинаковых резиновых колец, охватывающ вал, между которыми помещены кольца, имеющие клиновое сечение,Особенность предлагаемого сальника состоит в том, что он снабжен вторым рядом резиновых колец большего диаметра, прилет щих к внутренней цилиндричеакой,повер сти корпуса сальника, причем жесткие к ца, помещенные между...

Номер патента: 213489

Опубликовано: 01.01.1968

Авторы: Козлов, Комиссаров, Лыс, Маргорин, Некрасов

МПК: F16G 11/12, F16J 15/16

Метки: двух, соединения, талреп

...От осевого смещения синхронизатор в муфте удерживается штифтом 5, Ход стержней 2 и 3 при их вывертывании ограничивается штифгами б. На муфту свободно на дега полумуфта 7 с воротком, а полумуфта 8закреплена на скользящей шпонке 9,Обе полумуфты имеют профилированныекулачки (на чертеже не показаны), которые находятся в зацеплении за счет усилия пру жины 10, которая одной стороной закрепленак муфте. Для безопасной работы с талрепом кулачки и пружина 10 закрыты кожухами 11.Шарик 12 одновременно входит в отверстие в муфте и в один из Ч-образных пазов синхро низатора, чем фиксирует их,взаимное положение. От выпадания из отверстия в муфте он удерживается полумуфтой 8.При приложении усилия к воротку полумуфты 7, ее кулачки воздействуют на...

Номер патента: 213493

Опубликовано: 01.01.1968

Авторы: Веселовский, Зансохов, Полиновский

МПК: F16J 15/40

Метки: вала, гидродинамическое, уплотнение

...уплотнения вала, содержащие кольцевую уплотняющую полость с жидким уплотнителем и размещенным в ней вращающимся диском, а также циркуляционную систему, известны.Предлагаемое гидродннамическое уплотнение вала отличается от извесгных тем, что его циркуляционная система выполнена в виде бака с горловиной и двумя каналами, соединяющими бак с,периферийной и средней частями кольцевой уплотняющей полости для обеспечения саморегулирования количества уплотнителя в уплотняющей полости.Зто позволяет повысить надежность и упростить конструкцию уплотнения.На чертеже схематически изображено описываемое гидродинамическое уплотнение.Уплотнение содержит кольцевую уплотняющую полость 1, вращающийся диск 2, закрепленный па валу д, и...

Номер патента: 213505

Опубликовано: 01.01.1968

Авторы: Изобретен, Пирогов

МПК: F16J 15/46

Метки: гидротурбин, затворов, уплотнения

...затвора.На чертеже показано описываемое устройство,Оно состоит из неподвижного уплотнительного кольца 1, расположенного в корпусе 2 и перемещающегося в двух направляющих втулках 3, двух кольцевых резиновых камер 4 и 5, размещенных в полостях 6 и 7 по обеим сторонам фланца 8 уплотнительного кольца 1, подводящие (отводящие) клапаны 9 которых соединены с золотником уплотнения (на чергеже не показан).При переключении золотника уплотнения на открытие или закрытие шарового затвора полости б и 7, соответственно, сообщаются или с давлением или со сливом. В зависимости от этого уплотнительное кольцо 1 передвигается вправо (открытие) или влево (закрытие).Полость б сообщается с давлением, а полость 7 со сливом, при этом давлением воды в...

Номер патента: 217142

Опубликовано: 01.01.1968

Автор: Рудаков

МПК: F02F 3/00, F16J 1/06

Метки: 217142

...пазнакладки, а нижняя - в радиальный паз корпуса поршня.Расстояние между опорными внутреннимиповерхностями 4 шпонок-замков задается несколько меньшим суммарного расстояниямежду аналогичными поверхностями пазов внакладке и корпуса поршня, в результатечего создается предварительный натяг, который обеспечивает плотность стыка в холод.ном состоянии поршня,При работе двигателя накладка, корпуспорщня и шпонки нагрвваются. Наибольшая температура будет у ну корпуса поршня.Расширение сочленяствие разных темпералинейного расширенияличным. Наибольшаяв радиальных направлкают расширение наки самих шпонок-замкотрирования деталей иЗатяжка по стыку обнатягом,кладки, наименьшая емых деталей вследур и коэффициентов материалов будет разеличина...

Номер патента: 217787

Опубликовано: 01.01.1968

Авторы: Вахтель, Керчер, Коваль

МПК: F16J 15/06

Метки: блока, прокладка, цилиндров

...при затяжке шпильками блок-картера и головки блока. который умсньшает монтажную овалигильз цилиндров при сборке двигателя,На фиг. 1 схематически изображеныка блока цилиндров и блок-картерфиг. 2 - описываемая прокладка.Прокладку 1 устанавливают междукой 2 блока цилиндров и блок-картетак, что ее края выступают на величинпределы окружности В опорной поверблок-картера 3 под бурт гильзы 4,Форма выполнения посадочных отверпрокладки (с большей осью в овале отвв направлении продольной оси блока цров) показана на фиг. 2,ацию голов наголовром 3а за хи ости тии, рстия линд 15 едмет из о Прокладка блока цилиндро ния газового стыка между б головкой блока двигателей в 0 ранил жидкостного охлажден с отверстиями под гильзы ц чаощансч тем, что, с...

Номер патента: 217812

Опубликовано: 01.01.1968

Автор: Лейчик

МПК: F16J 15/12

Метки: трубопровода, уплотнение

...тем, что образующая внешней поверхности упорного кольца очерчена параболической кривой, заканчивающейся прямолинейными участками, а внешняя манжета имеет предварительный отгиб, обеспечивающий замкнутость уплотняющего контура. Это увеличивает надежность уплотнения.На чертеже показано сечение описываемого уплотнения.Уплотнение содержит внешнюю 1 и внутреннюю 2 манжеты, подпружиненные кольцами 3, и упорное кольцо 4, ограничивающее сжатие манжет,При стягивании фланцев до упора сжимается манжета 2, а затем - отогнутые лепестки манжеты 1, При этом манжета 2 оказывается в замкнутом контуре, защищающем 5 ее от выползаний резины.Предмет изобретенияУплотнение трубопровода, содержащее внешнюю и внутреннююманжеты и пружинящие 0 и упорное кольца,...
