F16J — Поршни; цилиндры; сосуды высокого давления вообще; уплотнения

Номер патента: 1208431

Опубликовано: 30.01.1986

Авторы: Гранковский, Кривонос, Хоменко

МПК: F16J 15/54, F25B 11/00

Метки: турбомашины, узел, уплотнительный

...Заказ 241/52 Тираж 483 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектйая, 4 Изобретение относится к холодильной технике и может быть использовано для уплотнительного узла турбодетандерного агрегата.Цель изобретения - повышениеэксплуатационной надежности,На чертеже показано конструктивное выполнение уплотнительного узлатурбомашины.Уплотнительный узел турбомашины,в частности турбодетандера, содержитустановленное на валу 1 между шарикоподшипником 2 и рабочим колесом 3маслоотбойное кольцо 4 с бандажом 5.На торцовой поверхности маслоотбойного кольца со стороны шарикоподшипника 2 выполнены радиальные пазы 6,а на наружной поверхности бандажа 5и противолежащем участке корпуса 7противоположно направленные винтовыенарезы 8 и 9. В...

Номер патента: 1208460

Опубликовано: 30.01.1986

Авторы: Ержаков, Мухин, Струк

МПК: F16J 15/02, F28F 11/02

Метки: уплотнительное

...к уплотняющим приспособлениям преимущественно цля воздуховодов.Цель изобретения - повьпцение на,дежности.На фиг. 1 схематично изображены уплотняемые детали с предлагаемым уплотнительным устройством; на фиг, 2 - сечение А-А на фиг,1; на фиг. 3 - узел 1 на фиг.1.Уплотнительное устройство 1 содержит размещенные между уплотняемыми деталями 2 и 3 упругий уплотнитель 4 и нажимное кольцо 5, поджатое посредством распорного элемента 6, Нажимное кольцо 5 выполнено составным из секторов 7, имеющих со стороны уплотнителя 4 и распорного элемента 6 двусторонние скосы 8, причем распорный элемент 6 скреплен с одной из уплотняемых деталей 2 посредством разъемного соединения 9.Уплотнительное устройство работает следующим образом.При работе...

Номер патента: 1209915

Опубликовано: 07.02.1986

Авторы: Крылова, Левитский

МПК: F02F 3/20, F16J 1/08

Метки: внутреннего, двигателя, подвода, сгорания, смазки, цилиндр

...фиг. 1 показана головка поршня,проходящая через ось маслоподводящего канала с установленной в нем оребренной 10вставкой, разрез; на фиг. 2 - вариантконструкции с применением пружин.Устройство содержит маслоподводящийканал 1, выполненный, например, в поршне2 и соединенный с масляной магистральюдвигателя (не показана). В канале установлена вставка 3 с ребрами 4, опирающаяся на опорную шайбу 5. На концах 6вставки 3 могут быть установлены пружины 7, упирающиеся в торцы канала 1.При этом диаметр поперечного сечения вставки меньше диаметра канала на 2 - 15 о" аее длина меньше длины канала 1 на 1 - 20 Я.Данное соотношение приводит к сокращениюнахождения масла в зоне высоких температур.25При движении поршня в верхней мертвой точке после...

Номер патента: 1209975

Опубликовано: 07.02.1986

Авторы: Мясковский, Трофимов

МПК: F16J 15/00, F16J 15/40

Метки: гидрозатвором, уплотнение

...и температуры. Во внутренней полости 3 прибора 1 размещено измерительное оборудование (не показано). Уплотнение состоит из герметизируюгцих зазор 4 между корпусом 5 и трубной детальк 6 уплотнительных колец 7 и 8 первой и второй ступеней. Между кольцами имеется полость 9 20 гидрозатвора, в которую введена легкокипящая жидкость, которая может вводиться через канал 10 из полости 11 в тело корпуса 5. В качестве такой легкокипяшей жидкости могут быть применены многие жидкости в частности эфир, фреон, некоторые сжиженные газы и т.п.Уплотнение работает следующим образом,Глубинный прибор по мере опускания его в скважину 2 проходит участки с все более возрастающей температурой и давлением. Когда температура поднимается до значения температуры...

Номер патента: 1209976

Опубликовано: 07.02.1986

Авторы: Аврамов, Карсаков, Лапынин, Пындак, Рогачев, Строков

МПК: F16J 15/00

Метки: испытаний, стенд, уплотнений

...регулируемый дроссель 23, электрически связанный с автоматическим устройством 17.Стенд для испытаний уплотнений работает следующим образом.В исходном положении гидравлические краны 18 - 21 закрыты, рычаг 11 замыкает контактный выключатель 16.При включении стенда (т.к. замкнут контактный выключатель 16), включается на сос подпитки 22, жидкость подается в гидроцилиндр 9. Рычаг 11 с грузом 12 подни 3, Стенд по пп, 1 и 2, отличающийся тем, что программное устройство выполнено в виде копира.4. Стенд по п. 1, отличающийся тем, что, с целью изменения времени цикла изменения давления, контактные выключатели установлены с возможностью перемещения их относительно друг друга. 2мается до контактного выключателя 15, отключая насос подпитки...

Номер патента: 1209977

Опубликовано: 07.02.1986

Авторы: Пантелеев, Юнгеров

МПК: F16J 15/02

Метки: неподвижного, соединения, уплотнение

...уплотнение, общий вид; на фиг. 2 - уплотнение в момент стыковки сопрягаемых деталей, разрез,Уплотнение неподвижного соединения содержит уплотнительный элемент, закрепленный на одной из сопрягаемых деталей 1,выполненный в виде упругой металлическойскобы 2, с внутренней стороны которой наклеивается эластичная трубка 3, на второйсопрягаемой детали 4 имеется выступ 5,повторяющей форму скобы 2.Уплотнение работает следуюгцим образомВ момент стыковки сопрягаемых деталей 1 и 4 в трубку 3 подается сжатый воз дух, давление которого способно разжать упругую металлическую скобу 2. После стыковки сопрягаемых деталей 1 и 4 сжатый воздух из трубки 3 стравливается, при этом выступ 5 обжимается скобой 2, а эластичная трубка 3 становится...

Номер патента: 1209978

Опубликовано: 07.02.1986

Авторы: Архипов, Муратов, Саранцев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...495/47 Изобретение относится к области уплотнения вращающихся валов, а именно к торцовым уплотнениям центробежных компрессоров.Целью изобретения является повышение надежности работы уплотнения за счет исключения возможности окружного поворота диска на валу и нарушения работы резинового кольца. На фиг. 1 изображена вращающаяся часть уплотнения с диском, кольцом, гайкой и стопорной планкой, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. В торцовом уплотненительном узле на валу 1 под гайкой 2 и кольцом 3 выполнена кольцевая канавка 4. Г-образная стопорная планка 5 установлена в канавку 4, а ее отогнутый конец 6 размещен в радиальном пазу 7 на нерабочем торце 8 диска 9 и в осевом пазу 10 на внутреннем пояске 11 кольца 3....

Номер патента: 1209979

Опубликовано: 07.02.1986

Автор: Тюляев

МПК: F16J 15/34

Метки: вала, вращающегося, торцевое, уплотнение

...верхней части подвижной втулки 2 вы- уполнена профильная, например треугольная, кольцевая канавка 22, дно которой проходит по окружности отверстий 17. Над подвижной втулкой 2, внутри нее и под ней образованы сообщающиеся камеры а, б и с.Грундбукса 4 выполнена с внутренней стороны с уклоном 23 на торце в противоположную от вала 8 сторону, который сообшается с наклонным сквозным отверстием 13Предварительно осуществляется поджатие манжет 10 грундбуксой 4 затяжкой гаек 7 на шпильках 6, В корпусе 10 находится жидкая среда, например масло, под атмосферным или повышенным давлением. Жидкая среда, проходя через зазоры между шли. цевыми выступами 20 и пазами 21, давит на Ъ-образные манжеты 10 и прижимает их к стенкам корпуса 1 и втулки 2....

Номер патента: 1209980

Опубликовано: 07.02.1986

Авторы: Соколов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...по длине доходящими до зоны 14 контакта колец 6 и 8 и имеют между торцами зазор Ь (фиг. 4). На торцах стенок 13 обойм 11 выполнены надрезы 15 с образованием язычков 1 о, отогнутых к кольцам трения 6 и 8, которые закрепляют их в обоймах 11. На вращающихся кольцах трения 6 передний по направлению вращения вала 4 и прилегающий к язычку 16 конец 7 стенки 13 отогнут к кольцу 6 трения и образует направляющую перегородку 18, а другой конец 19 задний по направленик вращения и прилегающий к язычку 16 с другой его стороны, может быть отогнут в сторону корпуса 1, образуя козырек 20. Надрезы 15 могут быть и односторонними (фиг. 5 - -7). При этом на поверхности кольца 6 может быть выполнена лыска 21, к которой и отогнут передний по направлению...

Номер патента: 1210668

Опубликовано: 07.02.1986

Автор: Ингольф

МПК: F15B 15/08, F16J 10/02

Метки: бесштоковый, привод

...и 7. Последние выполняют из стойкого к износу и коррозии металла, например нержавеющей стали или бериллиевой бронзы, а элементы 32 и 33 выполняют предпочтительно из иэносостойкого эластичного материала с низким коэффициентом трения и низким модулем упругости, например бутадиеннитрильного каучука или полиуретана. Элемент 32 является охватывающей деталью, имеющей основание 34 и направленный вверх центральный валик 35. От основания 34 валик 35 расширяется в поперечном сечении по прямой линии 36 до точки 37, откуда он затем суживается тоже по прямой линии 38, доходящей вплоть до верхней, плоской части 39. Верхний элемент 33 является охватывающей деталью и имеет поперечное сечение, приблизительно дополнякщее сечение элемента 32. От основания...

Номер патента: 1210669

Опубликовано: 07.02.1986

Авторы: Богдан, Ян

МПК: F16J 15/34

Метки: валом, вращающимся, гидравлического, давления, двигателя, камера, корпуса

...ширина которой менее 2 мм.Составитель И, ПащенкоРедактор И, Николайчук Техред А.Бабинец Корректор А, Зимокосов Заказ 549/62 Тираж 880ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. Ужгорор(, ул. Проектная, 4 1 1Изобретение относится к уппотнительной технике..Целью изобретения является цовы" шение долговечности уплотнения за счет исключения утечки рабочей среды при биениях вала,На чертеже изображена камера давления продольный разрез.Камера 1 давления, являющаяся корпусом гидравлического двигателя, закрыта крышкой 2. По оси симметрии камеры 1 давления расположен в ней вращающийся вал 3, выходящий через крышку 2. Зазор 4 между вращающимся.валом...

Номер патента: 733398

Опубликовано: 23.02.1986

Авторы: Любовцова, Пиранков

МПК: F16J 15/00

Метки: уплотнение, эластичное

...достигается за счет того, чтотрубчатообразный армирующий металлический элемент выполнен в виде нескольких свободно установленных одинв другом с зазором упругих тонкостенных элементов, первый из которыхскреплен с внутренней поверхностьюоболочки, а в последнем установленжесткий опорный элемент.На фиг. 1 изображено предлагаемоеуплотнение в разрезе в ненагруженномсостоянии; на фиг. 2 - то же, в нагруженном состоянии. Уплотнение состоит из полой,например резиновой, оболочки 1бульбообразного профиля, наружнаяповерхность 2 которой покрыта тепло 5 10 15 20 25 30 35 40 45 50 стойкой тканью для придания ей прочности. Ее внутренняя поверхность 3также покрыта теплостойкой тканью дляпредотвращения продавливания трубчатообразного армирующего...

Номер патента: 1213233

Опубликовано: 23.02.1986

Авторы: Воробьев, Жарнов, Науменко

МПК: F02F 11/00, F16J 15/06

Метки: блока, внутреннего, головки, двигателя, прокладка, сгорания, цилиндров

...посредством кольцевого(сплошного) захвата защемляет ее тело вокруг камеры сгорания, обеспечивая необходимую герметичность призаданных удельных давлениях, обусловленных прижатием головки цилиндра к блоку двигателя. Однако .-.ривыполнении кольца иэ некоторых материалов процесс сборки элементов прокладки остается достаточно трудоемким, в частности, из-эа наличия таких технологических операций как механическое деформирование отдельныхдеталей с помощью прессов 100 и800 т с, а также из-за некоторыхвспомогательных операций, необходимых при использовании в технологическом процессе сложных штампов,Цель изобретения - снижение трудоемкости изготовления прокладкипутем упрощения процесса сборки элементов прокладки и конструктивноговидоизменения...

Номер патента: 1213295

Опубликовано: 23.02.1986

Автор: Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

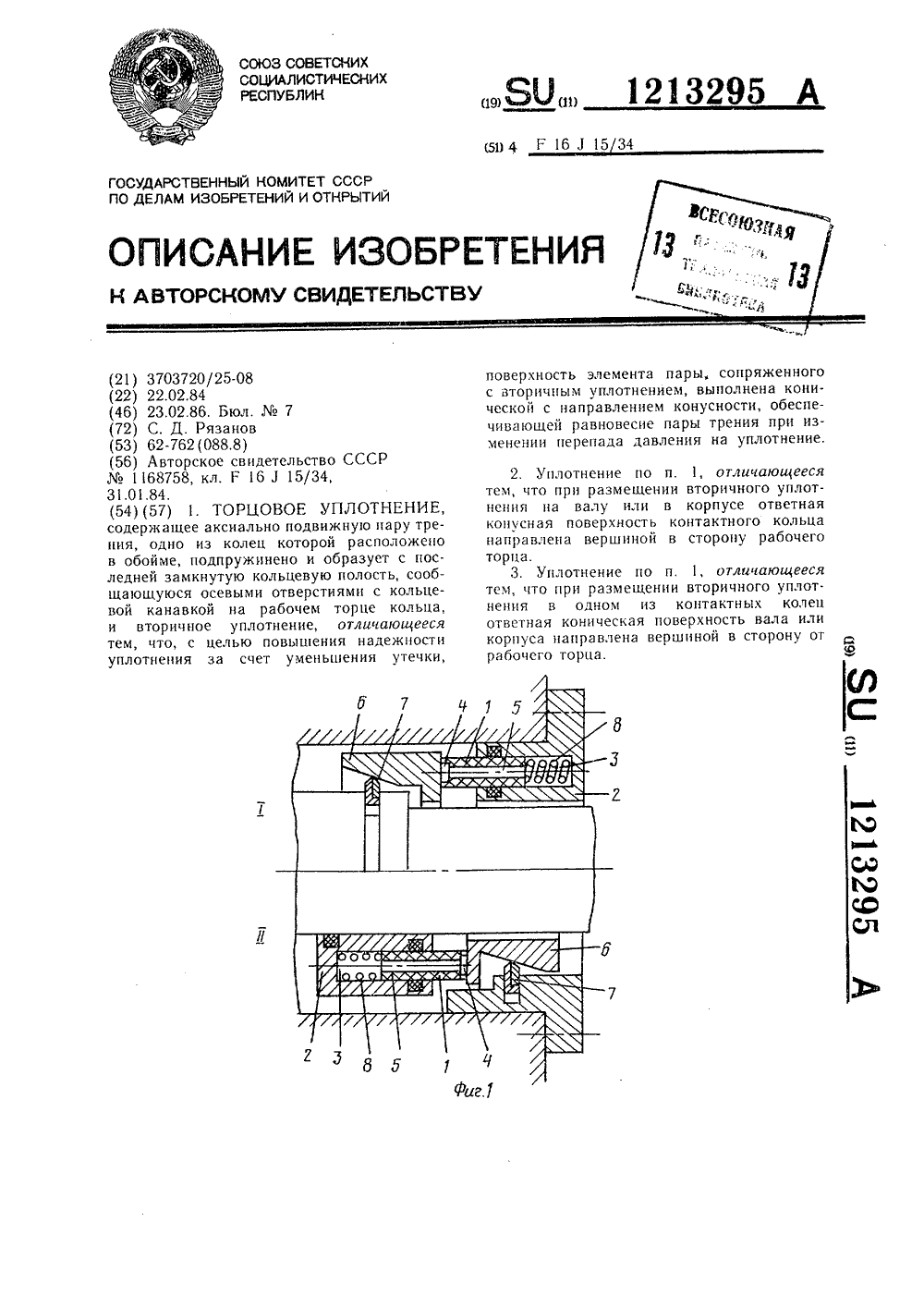

...5няемой среды.Цель изобретения - повышение надежности торцового уплотнения за счет уменьшения утечки.На фиг, 1 изображено торцовое уплотнение с вторичным уплотнением, размещенным на валу и в корпусе; нафиг. 2 - то же, вторичное уплотнениеразмещено в одном из контактных колец.Торцовое уплотнение состоит из контактного кольца 1, расположенного в обойме 2 с образованием замкнутой кольцевойполости 3, На рабочем торце кольцавыполнена кольцевая канавка 4, сообща 1 ощаяся осевыми отверстиями 5 с кольцевойполостью 3. Ответное контактное кольцо бимеет коническую поверхность, сопрягаемуювторичным уплотнением 7. Для предварител ьи ОГО и рижатп 51 ко;1 чц в ЛОлОсти 3установлены упругие элементы 8.Вторичное уплотнение 7 должно иметьконструкцию,...

Номер патента: 1213296

Опубликовано: 23.02.1986

Авторы: Каревский, Музалевский, Чаповский

МПК: F16J 15/34

Метки: вала, двойное, торцовое, уплотнение

...с ацтифрикционцойповерхностью трения, между которыми выполнен кольцевой коллектор 17, к последнему подводится через отверстия 18 во втулке 8 запирающая охлаждающая жидкость.В теле обоймы 2 выполнены отверстия22 и 23, вход которых соединен с кольцевым коллектором 17, а калиброванцыцвыход 22с проточкой 24 стакана 2корпуса уплотнения.Двойцое торцевое уплотнение вала работает следуоцим образом.В полость 19 охлажлающей занцрающей )кцдкости поступает, например, турбинное масло с Лавлецием, превышающим давление в полости 25 высокого лавления среды ца 1 - 5 кг/сг. Обойма 12 вращаетсяс валом 14, а втулка 8 гн)джимается ксоответствуощим поверхностям 15 и 16 обой 5 10 15 20 25 30 35 40 45 50 55 2мы 12. Вставка 3 полжимается перепадом давления...

Номер патента: 1213297

Опубликовано: 23.02.1986

Авторы: Гагарин, Цветков, Шибаров

МПК: F16J 15/40

Метки: магнитно-жидкостное, уплотнение

...16 или магнитной жидкостью или комбинацией защитной и магнитной жидкостей.Уплотнение работает следующим образом,Корпус 4, вал 5 и торцово-лабиринтныйпакет с втулками 11 и 13 образуют маг.НИтОПрОВОдиуЮ СИСтЕМу, раСПадаьощуь(ьСЫ Наотдельные замкнутые магнитные цепи. Приэтом магнитные цепи, образованные магнитной жидкостью 6 в зазорахи 8, валом 5 или корпусом 4 и обоймами 2,представляют собой магнитные цепи обычных магныто-кыыкосн.ьх уплотнений.Основной уплотняющий эффект обеспещвдется торцово-лабирпнтным пакетом засчет преодоления магнитных сил и сил гидравлического сопротивления зазоров 10 магнитной жидкостью 6. Благодаря тому, чтопостоянные магниты 1 в торцово-лабиринтпдкстс Одноимеььными полюсапрдвлены один навстречу другому, обоймы2 и...

Номер патента: 1213298

Опубликовано: 23.02.1986

Авторы: Грачев, Леонтьева, Морозов, Петраш, Шапиро

МПК: F16J 15/44

Метки: агрегата, насосного, узел, уплотнения

...и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор В, ПетрашЗаказ 770/49 Изобретение относится к машиностроению, в частности к конструкциям узлов уплотнений высокооборотных валов для разделения полостей агрегатов многократного включения с несовместимыми рабочими телами, и может использоваться в химическом машиностроении, энергетике, в авиации и других областях техники.Цель изобретения - повышение надежности разделения полостей при уменьшении массы насосного агрегата путем уменьшения осевых размеров.На фиг,1 изображен узел уплотнения, разрез; на фиг.2 - разрез А - А на фиг.1. Узел уплотнения содержит импеллерное уплотнение 1, дренажные полости 2, .разобщенные щелевыми...

Номер патента: 766206

Опубликовано: 23.02.1986

Авторы: Голубев, Соколов, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, двойное, торцовое, уплотнение

...собой посредством продольных стержней через упругие резиновые кольца, размещенные между поверхностями фланцев и опорными тыльными поверхностями выступов неподвижных колец. В обойме, нижнем и верхнем фланцах зеркально выполнены полости со ступенчатой конфигурацией поверхности по наружному диаметру.При имеющихся вибрациях, частота и амплитуда которых определяется частотой вращения вала и неточностью изготовления и монтажа уплотнения на аппарат, такая конструкция позволяет гасить вибрации и повысить степень герметичности стыков колец тре- ния за счет связывания блока уплотне 5 О 15 20 25 30 35 40 45 ния продольными стержнями, отделения блока уплотнения от фланцев корпуса.В случае изменения осевого положения вала от температурных удлинений...

Номер патента: 1214962

Опубликовано: 28.02.1986

Авторы: Гармазов, Погодин, Ромашевский, Швец, Якуп

МПК: F16J 13/02

Метки: высокого, давления, соединение, уплотнительное

...двух симметричных частей 6 и 7, которые имеютуплотнительные кольцевые губки соот-"ветственна 8 и 9, кольцевые конические уплотнительные поверхности10 и 11 которых контактирует присборке и стягивании соединения содной из конических уплотняемыхповерхностей 3 и 4 соединяемых элементов. Угол наклона уплотнительныхконических поверхностей 1 О и 11губок относительно оси соединениянесколько меньше угла наклона сопрягаемых с ними уплотняемых конических поверхностей 3 и 4 соединяемых элементов, что при затягивании соединения (с помощью любого подходящего крепежного устройства) обеспечиваетупругую деформацию губок и получение необходимых для гермети)о 30 35 4 Э 4.) зации контактных давлений на уплотняемых поверхностях. Каждая из частей 6 и 7...

Номер патента: 1214963

Опубликовано: 28.02.1986

Авторы: Дудка, Казимиров, Мамон

МПК: F16J 15/34

Метки: гидродинамическое, торцовое, уплотнение

...могут устанавливатьсякак с предварительным начальнымнаклоном, так и без него, а материал верхнего слоя биметаллической/консоли должен иметь больший коэффициент термического расширенияпо сравнению с нижним материалом,Уплотнение работает следующимобразом.При вращении кольца 1 относительно кольца 2 начальный угол на. клона опорных площадок устанавливается таким образом, что гидродинамическая подъемная сила разделяеттрущиеся поверхности колец 1 и 2.Возможен вариант установки биметаллических консолей, образующихопорные площадки, и без начальногоугла наклона, В этом случае в начальный момент времени работа уплотнения характеризуется преимущественно контактным взаимодействиемколец трения, что приводит к увеличению температуры в зазоре...

Номер патента: 1214964

Опубликовано: 28.02.1986

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/6 Филиал ППП ".Патент", г,Ужгород, ул Проектная, 4 Изобретение относится к механическим уппотнениям для герметизации вращающихся валов,Целью изобретения является повышение надежности путем автоматического обеспечения смазки пары трения,На чертеже изображено уплотнение.Уплотнение содержит неподвижноекольцо трения 1, плотно посаженноев корпусе 2, Вращающееся кольцоуплотнения состоит из втулок 3 и 4,посаженных ппотно друг на друга,Линия контакта втулок 3 и 4 находится на поверхности трения. На втулке4, находящейся со стороны высокогодавления, расположена на поверхностиконтакта втулок кольцевая канавка5, сообщающаяся с областью высокогодавления через отверстия 6, Манжета 2149647...

Номер патента: 1214965

Опубликовано: 28.02.1986

Авторы: Воронова, Казаков

МПК: F16J 15/40

Метки: высоковакуумное, уплотнение

...уплотненияпутем использования фитилей исредств. регулировки опор,На Фиг.1 приведено устройство,разрез; на Фиг.2 - узел 1 на Фиг,1;на фиг.3 - соединение фасоннойвтулки с Фитилями.Высоковакуумное уплотнение состоит из корпуса 1, внутри которогоразмещены кольцевой магнит 2 уплотнения 3, с которыми контактируютполюсные наконечники 4, выполненныев виде полуторных эластичных оболочек, внутри которых установленаФасонная втулка 5 с поверхностнымии центральными пазами 6 и 7, соеци,.ненными между собой с наклоном всторону вала 8 каналами 9, Поверхностные пазы б заполнены пористымифитилями 10, в которых находитсяФерромагнитная жидкость 1, подаваемая в зону уплотнения 12 черезвнутренний паз 13 и наружный паз 14.Паз 14 сообщается каналом 15,...

Номер патента: 1216402

Опубликовано: 07.03.1986

Автор: Шмаков

МПК: F02F 3/00, F16J 1/08

Метки: внутреннего, двигателя, поршень, сгорания

...Филиал ППП "Патент", г,укгород, ул.Проектная, 4 Изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано в двигателях внутреннего сгорания.Цель изобретения - упрощение технологии изготовления.На фиг. 1 показаны втулка цилиндра и поршень, продольный разрез, врайоне канавки маслосъемного кольца;на фиг. 2 - вид А на фиг. 1 (втулкацилиндра и поршневые кольца не показаны).В теле поршня 1 выполнена канавка 2 для размещения маслосъемногокольца 3. Над и под . маслосъемнымкольцом 3 выполнены верхняя 4 и нижняя 5 аккумулирующие полости. Ступенчатый канал состоит из двух соосныхотверстий 6 и 7 и соединяет аккумулирующие полости 4 и 5 с внутреннейполостью 8 поршня 1. К стенке цилиндра 9 за счет сил упругости...

Номер патента: 1216403

Опубликовано: 07.03.1986

Авторы: Воробьев, Кузнецов, Новиков, Фокин

МПК: F02F 5/00, F16J 9/22

Метки: кольцо, компрессионное, поршневое

...разрезного кольцевого элемента 1, имеющего нижнюю кромку 2, горизоятальиую ось Э симметрии и круговую выточку 4, на внутренней поверхности которой закреплена вставка 5, выполненная из материала, обладающего эффектом памяти формы. Вставка и круговая выточка могут быть выполнены в виде трапеции, большее основание б которой обращено в сторону рабочей поверхности 7 кольца,В качестве материала вставки 5 использованы медно-марганцево-алюминиевый или железо-марганцевый сплавы.Круговая выточка 4 на внутренней поверхности кольцевого элемента 1 может бьггь смещена (фиг. 3) относительно горизонтальной оси Э симметрии его сечения, например, вниз.В круговой вьггочке 4 кольцевого элемента 1 фиг. 4) могут быть закреплены две вставки 8 и 9,...

Номер патента: 1216524

Опубликовано: 07.03.1986

Авторы: Лобанов, Львов, Шувалов

МПК: F16J 15/02

Метки: вакуумного, герметизации, разъемного, соединения, цельнометаллического

...составляет 1/2 - 1/3часть от необходимого усилиягерметизации Р 1 . Усилия Р и Р загвисят от деформационной схемы уплотнения, геометрии уплотнительнойпары и ее материалов.ф,Наименьшее усилие, определяемое гистерезисом натекания, при прямом цикле уплотнения не обеспечивает герО метизации уплотнительной пары, поэтому ее нагревают до температуры, достаточной для необходимой герметизации, задаваемой потоком натекания через контакт уплотнительной па ры, но меньшей температуры перехода уплотнителя из одного фазового состояния в другое, например для материала уплотнителя из меди 230270 С,При исследованиях цельнометаллических уплотнительных пар эксперимен тально установлена зависимость натекания через контакт пары от...

Номер патента: 1216525

Опубликовано: 07.03.1986

Авторы: Наганов, Рыжков

МПК: F16J 15/10

Метки: герметизации, стекла

...А. Ворович Техред С.Иигунона Корректор В. Бутяга Заказ 983/45 Тираж 880ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, в частности к устройствам для герметизации стекол,устанавливаемых в сосуды, находящиеся под давлением. 5Цель изобретения - повышение надежности герметизации за счет предотвращения вытекания материала уплотнительных прокладок при повышенных давлениях и температурах.На чертеже изображено предлагаемое устройство,В корпусе 1 выполнена расточка,в которой о посадке установленыуплотнительные прокладки 2, стекло3 и нажимной фланец 4. В расточкахфланца и корпуса...

Номер патента: 1216526

Опубликовано: 07.03.1986

Авторы: Кузнецова, Лебедевич, Малышев

МПК: F16J 15/18

Метки: затяжки, сальникового, уплотнения

...расчетным усилием.216526 Составитель Г. ЩуренкоРедактор А, Ворович Техред С.Мигунова Корректор В. Бутяга Заказ 983/45 Тираж 880ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., ",. 4/5 Подписное филиал П 1 П "Патент", г. Ужгород, ул. Проектная, 4 1 1ЪИзобретение относится к уплотнительной технике, в частности к способам герметизации и может быть использовано в химическом и энергетическом машиностроении.Целью изобретения является повышение надежности эа счет герметичности сальникового узла.Устройство имитатора сальникового узла испытывается на лабораторном стенде, позволяющем контролировать и изменять величину осевого давления, В качестве рабочей сферы используют воздух....

Номер патента: 1216527

Опубликовано: 07.03.1986

Авторы: Гиль, Малюшенко, Федоренко

МПК: F16J 15/34

Метки: гидростатическое, торцовое, уплотнение

...5 кольца 6), соединенных между собой пружиной 7. Междукольцами образована кольцевая замкнутая полость 8, уплотненная упругимкольцом 9 для предотвращения протечек запирающей жидкости при работеуплотнения между двумя вращающимися кольцами. Диск зафиксирован отпроворота в окружном направленииштифтом 10 и выполнен с осевыми от- ЗОнерстиями 11, соединяющими торцовую щель с кольцевой полостью, Наторцовой поверхности диска выполцены кольцевые концентричные канавки 12, расположенные напротив выхо- З 5да из канала для подвода запирающей жидкости, и канавки 13 - навходе в осевые отверстия в диске,разделяющие торцовую поверхностьдиска на торцовые пояски 14 - 16 4 Опричем высота 1 пояска 15 меньшевысот Ь и Ь поясков 14 и 16.В кольце, жестко...

Номер патента: 1216528

Опубликовано: 07.03.1986

Авторы: Свидерская, Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...химической и других отраслей промышленности.Целью изобретения является упрощение конструкции, повышение надежности работы уплотнения эа счетисключения возникновения опрокидывающего момента сил,На фиг. 1 изображено уплотнениев разрезе; на фиг, 2 - упор в момент сборки уплотнения; на фиг. 3упор после охлаждения уплотнения.Уплотнение состоит из корпуса 1,в котором через резиновые кольца 2установлены неподвижные кольца 3трения пар трения, взаимодействующие с вращающимися кольцами 4 тренияВращающиеся кольца 4 трения черезрезиновые кольца 5 установлены вовтулке 6, вращающейся вместе с валом 7.Подвижные кольца 4 и неподвижные кольца 3 выполнены одного размера Во втулке 6 равномерно по окружности расположены пружины 8, упирающиеся в...

Номер патента: 1216529

Опубликовано: 07.03.1986

Авторы: Коржик, Пшоняк, Шкодзинский, Якубишин

МПК: F16J 15/447

Метки: лабиринтное, пластмассо-металлическое, уплотнение

...изкорпусов 5 и прижимных полуколец 6 20с радиальными выступами 7 треугольного сечения с острым углом привершине, обращенными к боковым поверхностям пластмассовых вставокв местах их стыка. Вставки установлены в полуобоймы с деформацией гребней в местах разрыва полок,Уплотнение работает следующимобразом.При монтаже уплотнения прижим- ЗОные полукольца б предварительно крепятся к корпусам 5 так, чтобы ши"рина Т-образного паза, образованного ими, была больше ширины полкипластмассовой вставки 2 на высотувыступов 7. Затем создают предварительную деформацию гребней в местахразрыва полок путем сближения ихчастей. Для обеспечения возможности этой деформации вставки изготавливают с начальной длиной полок, большей длины паза в корпусах. После...
